逆变直流电焊机是一种采用逆变器技术的电焊设备。
它的工作原理是将输入的交流电源，经过整流和滤波后得到直流电源，然后通过逆变器将直流电源转换为高频率的交流电源，最后再经过变压器降压与调节后作为焊接所需的电源。
具体而言，逆变直流电焊机的工作原理可以分为以下几个关键步骤：
1. 输入电源：逆变直流电焊机通常采用220V或380V的交流
电源供电。
这些电源经过保险丝和断路器的保护后，进入主电路。
2. 整流与滤波：首先，交流电源经过整流桥进行整流，将交流信号转换为直流信号。
然后，通过滤波电容器对直流信号进行滤波，使其更加稳定。
3. 逆变器：滤波后的直流电源通过逆变器电路，将其转换为高频交流电源。
逆变器的核心部分通常由开关管和控制电路组成。
开关管可以控制电流的开关和关断，从而实现高频交流输出。
4. 变压器：经过逆变器的高频交流信号通过变压器进行降压与调节。
变压器的主要作用是将高频信号变压为焊接所需的低电压高电流输出。
5. 启动电路与反馈控制：逆变直流电焊机通常配备有启动电路和反馈控制系统。
启动电路可以确保设备在开始时正常启动，
而反馈控制系统可以监测输出电流和电压，及时对其进行调节和保护。
综上所述，逆变直流电焊机通过整流、滤波、逆变和变压等关键步骤，将输入的交流电源转换为适合焊接的直流电源。
这种设备具有高效、稳定的特点，广泛应用于焊接行业。
逆变电焊机原理
逆变电焊机原理
逆变电焊机是一种常见的焊接设备，它利用逆变器将交流电源转换为直流电源，从而实现焊接工作。
逆变电焊机原理的理解对于使用和维护逆变电焊机都非常重要。
本文将介绍逆变电焊机的原理及其工作过程。
首先，逆变电焊机的原理是利用逆变器将交流电源转换为直流电源。
逆变器是
一种电子器件，可以将交流电源通过整流和滤波等过程转换为稳定的直流电源。
逆变电焊机中的逆变器通常采用高频开关技术，通过控制开关管的导通和关断来实现电压和电流的调节。
这样就可以实现对焊接电流和电压的精确控制，从而满足不同焊接工艺的要求。
其次，逆变电焊机的工作过程是将直流电源通过焊接枪传输到焊接件上，从而
产生焊接热量。
逆变电焊机通过控制焊接电流和电压来控制焊接热量的大小，从而实现不同材料的焊接。
在焊接过程中，逆变电焊机还会通过保护电路对电路进行监测和保护，确保焊接过程的安全和稳定。
逆变电焊机的原理和工作过程决定了它具有很多优点。
首先，逆变电焊机可以
实现对焊接电流和电压的精确控制，适用于各种不同的焊接工艺。
其次，逆变电焊机具有高效能和节能的特点，可以提高焊接效率并减少能源消耗。
此外，逆变电焊机还具有体积小、重量轻、便于携带和移动的优点，适用于各种不同环境的焊接作业。
总之，逆变电焊机是一种利用逆变器将交流电源转换为直流电源的焊接设备，
具有精确控制焊接电流和电压、高效能节能、体积小重量轻的特点。
了解逆变电焊机的原理和工作过程对于正确使用和维护逆变电焊机非常重要。
希望本文的介绍能够帮助大家更好地理解逆变电焊机的原理和工作过程，从而更好地应用于实际的焊接工作中。
逆变焊机的原理
逆变焊机的原理
逆变焊机的工作原理基本上是通过电力电子技术来实现的。
逆变焊机通常采用直流电源，通过整流器将交流电转换为直流电，然后经过高频逆变器将直流电转换为高频交流电，再通过变压器降压和整流，最终得到所需的焊接电流。
具体来说，逆变焊机的工作过程如下：
1. 整流器：逆变焊机首先将交流电输入整流器，通过整流器将交流电转换为直流电。
整流器一般使用整流桥等电子元器件完成。
2. 高频逆变器：逆变焊机将直流电输入到高频逆变器中，通过逆变器将直流电转换为高频交流电。
高频逆变器一般采用晶体管、MOS管等高频开关元件控制。
3. 变压器：高频交流电经过变压器降压，并根据需要进行电压和电流的匹配。
变压器一般由高等级绝缘材料制成，以确保工作时不会有电弧和短路现象。
4. 整流：降压后的交流电再次经过整流，将交流电转换为直流电，并进行电流和电压的整流控制。
整流时一般采用电子管等元件。
5. 输出：最终得到的直流焊接电流通过焊接枪输出，进行焊接。
综上所述，逆变焊机的工作原理主要包括整流、高频逆变、变
压和整流等步骤。
通过这些步骤，逆变焊机能够将交流电转换为直流电，并通过变压和整流来产生所需的焊接电流，实现焊接作业。
逆变电焊机的基本工作原理
逆变电焊机的基本工作原理是将交流电转换为直流电，然后通过逆变器将直流电转换为高频交流电，进而通过变压器进行功率放大，最终产生高电流和高电压来进行电弧焊接。
下面将详细介绍逆变电焊机的工作原理和其各个部件的功能。
1. 交流电转换为直流电逆变电焊机的工作开始于交流电的输入。
交流电首先通过整流器电路，将交流电转换为直流电。
整流器电路通常采用单相或三相整流桥电路。
单相整流器将单相交流电转换为脉动的单向直流电，而三相整流器则将三相交流电转换为平滑的直流电。
直流电的产生为后续的逆变和变压器提供了基础。
2. 直流电转换为高频交流电直流电经过整流器转换后，接下来需要经过逆变器，将直流电变换为高频交流电，以便产生所需的高电压和高电流。
逆变器通常由大功率的开关管和电感组成。
当开关管打开时，直流电经过电感流入负载，并存储能量。
而当开关管关闭时，电感释放储存的能量，生成一个高幅度的脉冲电流。
这样，通过逆变器的工作，直流电被转换为高频交流电，可以进一步进行功率放大。
3. 功率放大高频交流电需要进一步放大，以充分满足焊接需求。
变压器是实现功率放大的关键部件。
变压器一般由一个主绕组和一个副辅绕组组成。
逆变电焊机的工作模式一般为短路模式，即主绕组短路，副辅绕组在短时间内储存大量能量，然后将其转移到焊接电弧中。
通过副辅绕组的能量转移，有效地提高了电流和电压。
这样，高频交流电就能够产生高能量的电弧，从而实现焊接的目的。
4. 焊接电路保护逆变电焊机内部还设有多种保护措施，以确保焊接过程的安全和稳定。
例如，过压保护和过流保护能够防止因电网的异常或焊接过程中的问题导致过电压和过电流，保障设备的正常工作。
过热保护能够及时检测到设备运行过热，并触发保护机制，防止设备因温度过高而受损。
此外，还有过载保护、缺相保护等多种保护措施，以确保逆变电焊机的可靠性和持久性。
总结：逆变电焊机是一种能够将交流电转换为高频交流电，并通过变压器进行功率放大，从而实现高电流和高电压的设备。

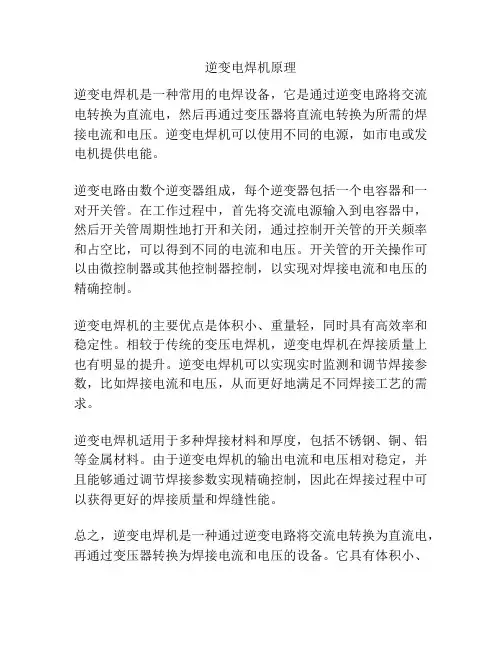

逆变电焊机原理
逆变电焊机原理
逆变电焊机是一种常用的电焊设备，它是通过逆变电路将交流电转换为直流电，然后再通过变压器将直流电转换为所需的焊接电流和电压。
逆变电焊机可以使用不同的电源，如市电或发电机提供电能。
逆变电路由数个逆变器组成，每个逆变器包括一个电容器和一对开关管。
在工作过程中，首先将交流电源输入到电容器中，然后开关管周期性地打开和关闭，通过控制开关管的开关频率和占空比，可以得到不同的电流和电压。
开关管的开关操作可以由微控制器或其他控制器控制，以实现对焊接电流和电压的精确控制。
逆变电焊机的主要优点是体积小、重量轻，同时具有高效率和稳定性。
相较于传统的变压电焊机，逆变电焊机在焊接质量上也有明显的提升。
逆变电焊机可以实现实时监测和调节焊接参数，比如焊接电流和电压，从而更好地满足不同焊接工艺的需求。
逆变电焊机适用于多种焊接材料和厚度，包括不锈钢、铜、铝等金属材料。
由于逆变电焊机的输出电流和电压相对稳定，并且能够通过调节焊接参数实现精确控制，因此在焊接过程中可以获得更好的焊接质量和焊缝性能。
总之，逆变电焊机是一种通过逆变电路将交流电转换为直流电，再通过变压器转换为焊接电流和电压的设备。
它具有体积小、
重量轻、高效率和稳定性等优点，并且适用于不同的焊接材料和厚度。

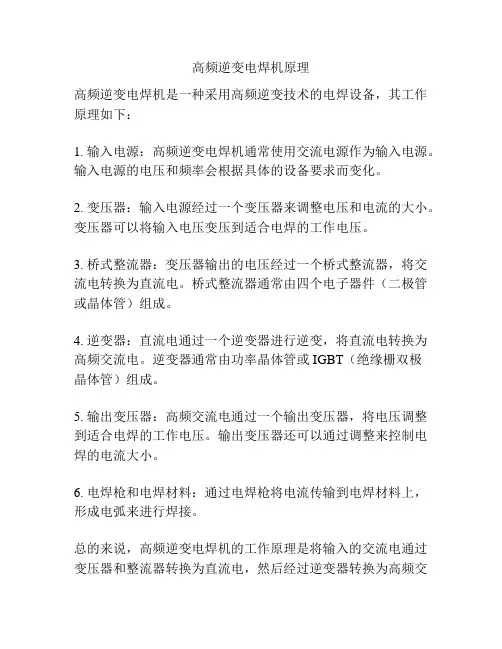

高频逆变电焊机原理
高频逆变电焊机原理
高频逆变电焊机是一种采用高频逆变技术的电焊设备，其工作原理如下：
1. 输入电源：高频逆变电焊机通常使用交流电源作为输入电源。
输入电源的电压和频率会根据具体的设备要求而变化。
2. 变压器：输入电源经过一个变压器来调整电压和电流的大小。
变压器可以将输入电压变压到适合电焊的工作电压。
3. 桥式整流器：变压器输出的电压经过一个桥式整流器，将交流电转换为直流电。
桥式整流器通常由四个电子器件（二极管或晶体管）组成。
4. 逆变器：直流电通过一个逆变器进行逆变，将直流电转换为高频交流电。
逆变器通常由功率晶体管或IGBT（绝缘栅双极
晶体管）组成。
5. 输出变压器：高频交流电通过一个输出变压器，将电压调整到适合电焊的工作电压。
输出变压器还可以通过调整来控制电焊的电流大小。
6. 电焊枪和电焊材料：通过电焊枪将电流传输到电焊材料上，形成电弧来进行焊接。
总的来说，高频逆变电焊机的工作原理是将输入的交流电通过变压器和整流器转换为直流电，然后经过逆变器转换为高频交
流电，最后通过输出变压器将电压调整到适合电焊的工作电压。
通过电焊枪将电流传输到电焊材料上，形成电弧进行焊接。
逆变电焊机与传统变压器电焊机性能比较
稳定可靠
长寿命维护
逆变电焊机采用电子控制技术，能够实现 快速启动和停止，减少对焊接材料的热冲 击，提高焊接质量和稳定性。
逆变电焊机采用耐用的电子元件和材料， 具有较长的使用寿命和较低的维护成本。
传统变压器电焊机仍有其应用价值
适用范围广
传统变压器电焊机适用于多种焊接作 业，如低碳钢、高碳钢、不锈钢等材 料的焊接，应用范围较广。
长寿命维护简便
逆变电焊机采用电子元件和结 构，具有较长的使用寿命和较
低的维护成本。
逆变电焊机的应用场景
01
02
03
制造业
逆变电焊机适用于各种制 造业领域的焊接作业，如 汽车制造、机械制造、航 空航天等。
建筑业
逆变电焊机适用于建筑领 域的钢结构、钢筋等材料 的焊接作业。
维修与维护
逆变电焊机适用于各种设 备的维修与维护，如管道、 锅炉、压力容器等。
易于操作
传统变压器电焊机操作简单，易于掌 握，对于一些简单的焊接作业来说非 常方便。
价格实惠
传统变压器电焊机技术成熟，生产成 本较低，因此价格相对较为实惠，适 合于一些对价格敏感的消费者。
未来展望
技术创新
随着科技的不断进步，逆 变电焊机技术将不断创新 和完善，进一步提高焊接 质量和效率。
智能化发展
未来逆变电焊机将更加智 能化，能够实现自动化、 智能化焊接作业，提高生 产效率和质量。
绿色环保
随着环保意识的提高，未 来逆变电焊机将更加注重 环保设计，减少对环境的 污染和能耗。
THANKS FOR WATCHING
感谢您的观看
焊接质量与效果
逆变电焊机
由于其稳定的焊接电流和精确的调节功能，能够提供更加稳 定和高质量的焊接效果。逆变电焊机还具有更加广泛的焊接 应用范围，能够适应不同材质和厚度材料的焊接需求。
逆变电焊机相关知识介绍
逆变电焊机相关知识介绍逆变式弧焊电源，又称弧焊逆变器，是一种新型的焊接电源。
这种电源一般是将三相工频（50Hz）交流网路电压，先经输入整流器整流和滤波，变成直流，再通过大功率开关电子元件的交替开关作用，逆变成几kHz~几十kHz的中频交流电压，同时经变压器降至适合于焊接的几十V电压，后再次整流并经电抗滤波输出相当平稳的直流焊接电流。
下面成都溢浪(宜阆)焊割设备有限公司为您介绍逆变电焊机相关知识：逆变电焊机的工作历程将三相或单相工频交流电整流,经滤波后得到一个较光滑的直流电,由IGBT 构成的逆变电路将该直流电变为几十KHZ的交流电,经主变压器降压后,再经整流滤波获得平顺的直流输出烧焊电流。
因为逆变工作频率很高,以是主变压器的铁心截面积和线圈匝数大大削减,因此,逆变焊机可以在很洪流平上节流金属质料,削减外形尺寸及重量,大大削减电能损耗,更重要的是,逆变焊机称重测长能够在微秒级的时间内对输出电流举行调整,以是就能使成为事实烧焊历程所要求的理想节制历程,获得满意的烧焊效果。
虽然电路是闭合的,可恰是因为电路是闭合的才要得在全般闭合电路和电流到处相等;但遍地的电阻可是不一样的,出格是在不固定接触处的电阻最大,这个电阻在物理中叫接中电阻。
按照电流的热效应定律(也叫焦尔定律),Q=I方Rt可知,电流相等,则电阻越大的部位发烧越高,电焊在烧焊时焊条的触头也被接的金属体的接触处的接中电阻最大,则在这个部位产生的电热自然也就最多,焊条又是熔点较低的合金,自然的容易熔融了,熔融后的合金焊条芯沾合在被焊物体上后经过冷却,就把烧焊对象粘合在一块了。
因为逆变焊机是一典型的开关电源(输出特性又有很大特点),输出功率大,工作情况变化大,以是要求元器件质量要好,如许才气包督工作的稳定型,寿命长。
逆变电焊机的优点由于逆变工作频率很高，所以主变压器的铁心截面积和线圈匝数大大减少，因此，逆变焊机可以在很大程度上节省金属材料，减少外形尺寸及重量，大大减少电能损耗，更重要的是，逆变焊机能够在微妙级的时间内对输出电流进行调整，所以就能实现焊接过程所要求的理想控制过程，获得满意的焊接效果。
