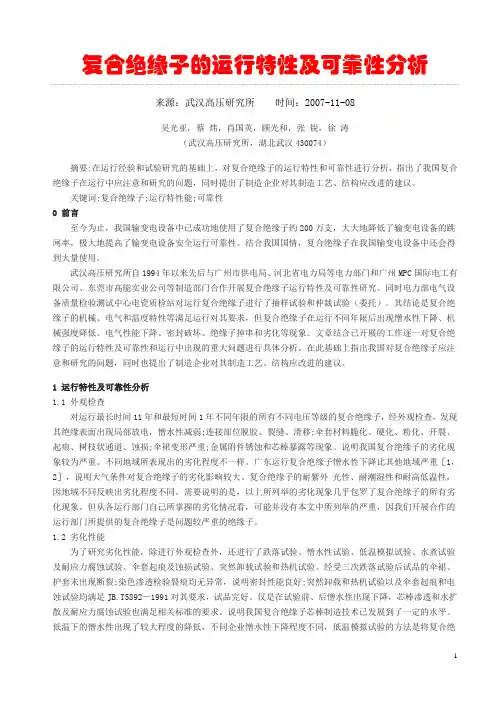

复合绝缘子的运行特性及可靠性分析来源：武汉高压研究所时间：2007-11-08吴光亚，蔡炜，肖国英，顾光和，张锐，徐涛（武汉高压研究所，湖北武汉430074）摘要:在运行经验和试验研究的基础上，对复合绝缘子的运行特性和可靠性进行分析，指出了我国复合绝缘子在运行中应注意和研究的问题，同时提出了制造企业对其制造工艺、结构应改进的建议。
关键词:复合绝缘子;运行特性能;可靠性0 前言至今为止，我国输变电设备中已成功地使用了复合绝缘子约200万支，大大地降低了输变电设备的跳闸率，极大地提高了输变电设备安全运行可靠性。
结合我国国情，复合绝缘子在我国输变电设备中还会得到大量使用。
武汉高压研究所自1994年以来先后与广州市供电局、河北省电力局等电力部门和广州MPC国际电工有限公司、东莞市高能实业公司等制造部门合作开展复合绝缘子运行特性及可靠性研究。
同时电力部电气设备质量检验测试中心电瓷质检站对运行复合绝缘子进行了抽样试验和仲裁试验（委托）。
其结论是复合绝缘子的机械、电气和温度特性等满足运行对其要求，但复合绝缘子在运行不同年限后出现憎水性下降、机械强度降低、电气性能下降、密封破坏、绝缘子掉串和劣化等现象。
文章结合已开展的工作逐一对复合绝缘子的运行特性及可靠性和运行中出现的重大问题进行具体分析。
在此基础上指出我国对复合绝缘子应注意和研究的问题，同时也提出了制造企业对其制造工艺、结构应改进的建议。
1 运行特性及可靠性分析1.1 外观检查对运行最长时间11年和最短时间1年不同年限的所有不同电压等级的复合绝缘子，经外观检查，发现其绝缘表面出现局部放电，憎水性减弱;连接部位脱胶、裂缝、滑移;伞套材料脆化、硬化、粉化、开裂、起痕、树枝状通道、蚀损;伞裙变形严重;金属附件锈蚀和芯棒暴露等现象。
说明我国复合绝缘子的劣化现象较为严重。
不同地域所表现出的劣化程度不一样。
广东运行复合绝缘子憎水性下降比其他地域严重［1，2］，说明大气条件对复合绝缘子的劣化影响较大。
