立式钢制止回阀安装使用说明书
止回阀操作说明书
止回阀操作说明书止回阀也称作逆止阀或单向阀，用来防止管路中的介质倒流。
它属于自动阀门，其启闭动作是依靠管路内介质本身的能量来驱动的，无需外力。
一、技术参数压力等级1500Lb规格6"工作温度-29℃~425℃适用介质水、油品三、结构和主要材料1．结构止回阀主要由阀体、阀盖、阀瓣、摇臂、阀座等组成，见旋启式止回阀结构示意图。
止回阀分成升降式和旋启式两大类，API 6D中仅包括旋启式止回阀，其关闭件是阀瓣，它有一个、两上或多个，分别称作单瓣旋启式止回阀、双瓣旋启式止回阀和多瓣旋启式止回阀。
阀瓣呈圆盘（或半圆盘）状，它通过摇臂可绕位于阀内通道上方的销轴旋转而启闭。
按其连接方式，止回阀分成对夹式和法兰连接两种，对夹式又有单瓣对夹式和双瓣对夹式之分。
本阀门属单瓣旋启式止回阀，法兰连接。
2．主要材料四、特点1．旋启式止回阀流体阻力较小2．阀内通道介质流动方向受到限制3．低压状态下，密封性能受到影响五、选用与安装1选用主要考虑使用工况和操作要求：止回阀的品种和规格很多，应按使用工况（如工作介质，操作压力，操作温度，管路通径等）以及安装操作要求（如连接方式）来选用适当的止回阀。
1.1 材料选用：A105、WCB主要适用于非腐蚀性介质。
如油、气、水等。
304、CF8主要适用于硝酸类介质。
316、CF8M主要适用于醋酸类介质。
1.2 根据温度选用ASME B16.34规定了ASTM各种材料的压力温度等级，该标准详细地规定了各种压力等级，不同壳体材料在各种操作温度下的最大工作压力（表压），它是设计和选用阀门的主要基准之一。
因而，选用止回阀时必须由操作压力和操作温度按压力温度等级（ASME B16.34）来确定所选用止回阀的材料（指壳体）和压力等级（指公称压力）。
如果操作温度、压力超负荷运行，可能导致阀门损坏。
选用阀门时应充分考虑各种工况条件，避免阀门超负荷运行。
1.3 操作温度过高或过低时，为防止烫伤或冻伤操作人员和温度损失，应在壳体上加保温层。
止回阀说明书
1.范围本说明书包括了公称通径DN15mm~600mm(1/2”~24”)、公称压力PN1.6MPa~16MPa(ANSI CLASS150~900)螺纹端、法兰端、对焊端和承插焊端连接的旋启式、升降式止回阀。
2.用途2.1本阀用于管道或装置中，防止介质倒流。
2.2根据介质选用阀门的材质。
2.2.1碳钢阀门适用于水、蒸汽、油品等介质。
2.2.2不锈钢阀门适用于腐蚀性介质。
2.3适用温度：2.3.1普通碳钢阀门适用温度为-29℃~+425℃2.3.2合金钢阀门适用温度≤550℃2.3.3不锈钢阀门适用温度为-196℃~+200℃3.结构3.1止回阀基本结构见图13.2易损件垫片采用聚四氟乙烯或柔性石墨，密封可靠。
4.工作原理止回阀依靠介质本身的流动而自动开、闭阀瓣，防止介质倒流。
5.保管、保养、安装和使用5.1阀门应存放在干燥，通风的室内，阀门通道两端应堵塞。
5.2长期存放的阀门应定期检查，清除污物。
应特别注意密封面的清洁，防密封面的损坏。
5.3安装前应仔细核对阀门标志是否与使用要求相符。
5.4安装前应检查阀门内腔和密封面，如有污垢，应使用清洁布擦拭干净。
5.5安装前应注意阀门上流向标记与介质流动方向一致。
5.6。
升降式垂直瓣止回阀应安装在垂直管道上，升降式水平瓣止回阀和旋启式止回阀应安装在水平管道上。
5.7使用中应注意阀门是否有异常声音和振动，为防止在管路中产生水锤效应，应注意管路介质压力波动情况。
6.可能发生的故障、原因及消除方法见表1-1-7.保修制造厂对阀门投入使用一年内负责保修，但不超过发货期18个月。
在保修期内，因产品质量原因均可免费修理或更换零件。
a.法兰连接旋启式止回阀b.法兰连接升降式止回阀-2-。
止回阀安装操作手册
止回阀安装操作手册前言止回阀的设计和制造是按照使用寿命长、无故障应用的要求进行并提供给客户的。
本手册给客户提供所有相关阀门安装、操作和长期使用维护的信息，所提供的图纸均为标准结构的图纸。
一、安装前的注意事项1.阀门到达现场后，应仔细检查是否在运输途中受损。
2.在没有完成安装前，应保留阀门的包装和保护的设施。
3.如果阀门的通道以及法兰端面等与管路安装有关的地方被裸露，应采取措施加以保护，以防止杂质进入阀门体腔。
4.阀门安装前，应检查和清洗管道，防止杂质如砂子、电焊渣等损坏阀瓣和阀体密封面。
5.如果阀门在安装使用前需要存放较长时间，应在阀门裸露表面涂上防锈油，并建议将阀门处于全关位置时存放在干燥和通风的地方，通道两端应上好闷盖保护。
长时间存放后安装使用该阀门，应先进行清洗，并重新试压，合格后投入安装使用。
二、安装过程中的操作规程1.阀门不应负载管道的重量。
对管道的支撑将因管道系统的震动造成阀门的变形，阀门可以通过在阀体上安装管道夹和支撑物进行支撑，不应在法兰上固定支撑物（如图9）。
2.不要通过法兰螺栓的调整来纠正管道的不平行。
3.不允许用阀门承载管道的重量来避免管线的扭曲和阻塞。
4.合格的管道焊工必须按照ASME锅炉和压力容器标准第Ⅸ卷的规定进行焊接操作和评定。
5.止回阀安装时，首先要确定管道介质的流向与阀门允许的流向一致；安装螺纹端、对焊端、承插焊端、对夹式及法兰端连接阀门时，必须按照下列不同的程序和方法进行安装，以使阀门达到最佳的性能。
5.1螺纹端阀门的安装5.1.1安装前，应清洗阀门两端螺纹及其附件；5.1.2如必要，密封剂只能使用于管道或外螺纹上；5.1.3应使用带有正确尺寸的平板钳夹的扳手来安装六角或八角端；5.1.4不能选择较小尺寸的螺纹来安装管线阀门。
5.2对焊端阀门的安装5.2.1连接部位应保持同轴，连接端保留2~3mm间隙；5.2.2焊接处应使用内焊接垫环；5.2.3完成焊接后，应冲洗或清刮管道和阀门，以清除焊渣；5.2.4不允许快焊导致焊接材料过剩；5.2.5焊接时应采取适当的措施以避免阀座区域温度过高，使阀座及其密封面损坏；5.2.6如对焊端阀门购买时没有带延长的焊接接头，在焊接前，应拆除中间已经装配好阀瓣和阀座的阀体，并在原位置上安装上相同尺寸的隔离物后进行焊接；5.2.7当管道系统冷却至环境温度时将隔离物拆下，并重新安装阀体。
最新h42立式止回阀
h42立式止回阀H42立式止回阀2004年1月1日以后新建的楼房需要通过水管材料审核，不符合要求的不予验收通水。
2004年7月12日建设部批准由同济大学建筑设计研究院主编的《建筑给水金属管道安装――薄壁不锈钢管》（04S407-2）为国家建筑标准设计，自2004年8月15日起实行。
部分铝产品将征出口关税电解铝进口关税降至零昨日从财政部获悉，经国务院批准，自2007年8月1日起，以暂定税率形式，将电解铝的进口关税由5%下调至0%；对非铝合金制铝条、杆开征出口暂定关税，暂定税率为15%。
财政部明确表示，此举为进一步限制高耗能、高污染、资源性产品出口，促进节能降耗，鼓励原材料进口。
一位分析人士指出，取消电解铝进口税符合政府抑制国内铝产能扩张的意图。
对于此次政策出台对电解铝行业的影响，上述人士分析认为，此次政策调整对电解铝市场影响不大，原因在于国内电解铝价格一直低于国际市场。
目前，LME(伦敦金属交易所)电解铝价格为2800美元/吨一、用途及特点：该产品严格按 GB12236 标准设计制造，销轴与阀瓣连接采用内装式结构，性能优良，密封更可靠。
产品广泛应用于石油、化工、制药、电力行业等各种工况的管路上。
试验压力公称压力（ MPa ）1.62.5 4.0 6.4 10.0壳体试验 2.4 3.8 6.0 9.6 15.0 密封试验 1.8 2.8 4.4 7.1 11.0阀体材料WCB(C)CF8(P) CF 8M (R) WC6 WC9工作温度≤425≤ 100≤ 100≤ 550≤ 550适用介质水、蒸汽、油品硝酸类醋酸类水、蒸汽水、蒸汽三、执行标准：设计制造： GB12236结构长度： GB12221连接法兰： JB/T79-1994试验与检验： JB/T9092-1999订货须知：一、①旋启式止回阀产品名称与型号②旋启式止回阀口径③旋启式止回阀是否带附件二、若已经由设计单位选定公司的旋启式止回阀型号，请按旋启式止回阀型号三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，相关产品：WM410系列止回阀WM405系列三合一止回阀国标钢制止回阀内螺纹旋启式止回阀升降止回阀H41T型升降铸铁止回阀WM400系列止回阀滑道滚球式止回阀微阻缓闭蝶式止回阀卧立两用球面止回阀止回阀>>底阀>>压力平衡式气动海底阀产品名称：压力平衡式气动海底阀产品型号：C804L产品口径：DN10-500产品压力：1.6MPa产品材质：铸钢、不锈钢、合金钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。

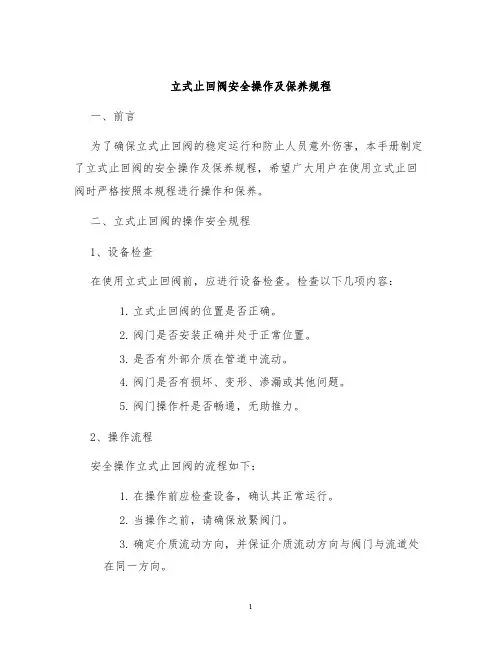

立式止回阀安全操作及保养规程
立式止回阀安全操作及保养规程一、前言为了确保立式止回阀的稳定运行和防止人员意外伤害，本手册制定了立式止回阀的安全操作及保养规程，希望广大用户在使用立式止回阀时严格按照本规程进行操作和保养。
二、立式止回阀的操作安全规程1、设备检查在使用立式止回阀前，应进行设备检查。
检查以下几项内容：1.立式止回阀的位置是否正确。
2.阀门是否安装正确并处于正常位置。
3.是否有外部介质在管道中流动。
4.阀门是否有损坏、变形、渗漏或其他问题。
5.阀门操作杆是否畅通，无助推力。
2、操作流程安全操作立式止回阀的流程如下：1.在操作前应检查设备，确认其正常运行。
2.当操作之前，请确保放緊阀门。
3.确定介质流动方向，并保证介质流动方向与阀门与流道处在同一方向。
4.慢慢地旋转阀门操作杆，使其旋转到位。
5.确认阀门已经打开。
6.操作完毕后，应将阀门操作杆旋转回初化位置，确认阀门已经关上。
7.每次操作后，要进行设备检测，确保设备并无损坏等问题。
3、操作禁忌为了确保操作出现风险，以下操作禁止使用：1.不得采用锤击阀门进行关闭。
2.阀门操作杆禁止使用过度力量进行操作。
3.禁止在立式止回阀处于打开状态下安装后续排水装置。
4.禁止在压力下操作立式止回阀。
三、立式止回阀的保养规程1、阀门清洗长期使用后，立式止回阀内部可能会有积水、沉淀物或其他物资卡在内部，如果阻碍到阀门正常运作或导致阀门关闭不严密，就需要通过清洗的方式进行。
清洗过程包括：1.关闭阀门。
2.拆卸阀门和阀门密封圈。
3.使用专用的清洗剂清洗阀门表面。
4.吹干清洗后的阀门，再重新安装密封件。
2、润滑维护为了确保立式止回阀可以保持正常运行，需要定期进行润滑维护，包括：1.每5年进行一次全面润滑。
2.每年进行一次局部润滑。
进行润滑维护的步骤如下：1.清洗阀门表面及周边。
2.使用封度极为符合标准的润滑油进行润滑，润滑剂不得与操作介质混合。
3.周边清洗彻底干净，阀门重新安装。
3、封闭运作如果长时间不使用立式止回阀，可能会出现密封损坏的问题，此时可以采用封存运转的方式进行维护。
止回阀使用说明书
盐城市圣泰阀门有限公司技术性文件
更改记录
STF-JS018—2003止回阀使用说明书 1/1
止回阀使用说明书
1、用途和性能规范：
本阀门系API 6D常规型止回阀，适用于温度为-20℉~ 800℉的水、蒸汽、油品其它非腐蚀介质的长输管线上，用来截断或接通介质流体介质。
其性能规范如下：
2、工作原理和结构说明
1）本阀门系常规旋启式止回阀，装置在水平管线上，依靠介质本身的流动而自动开闭阀瓣，用于防止介质倒流。
2）本阀门结构长度按API 6D规定，端法兰按ASME B16.5规定。
3）主体材料是WCB，中头垫片使用08F的软铁垫片。
4）本阀门的基本结构按照API600常规型楔式闸阀规定。
5）本阀门公称通径：8"。
不锈钢立式止回阀使用方法
不锈钢立式止回阀使用方法嘿，朋友们！今天咱来聊聊不锈钢立式止回阀这玩意儿的使用方法。
你看啊，这不锈钢立式止回阀就像是一个忠诚的卫士，守护着管道里流体的流向。
它可重要了呢，要是没有它，那管道里的流体可不得乱了套呀！首先呢，在安装之前，咱得好好检查检查这个止回阀。
看看它有没有啥破损啊、瑕疵啊之类的。
这就好比你要出门，总得先看看自己衣服穿整齐了没，鞋带有没有系好呀！要是有问题，赶紧处理好，可别等安装上了才发现，那可就麻烦咯！安装的时候呢，位置可得选对喽！要让它能发挥最大的作用呀。
就好像你把一个东西放在一个合适的地方，它才能更好地为你服务嘛。
而且安装得牢固点，别松松垮垮的，不然它怎么能好好工作呢？然后呢，在使用过程中，要注意观察它的状态。
它要是正常工作，那一切都好说。
可要是它有点不对劲，你就得赶紧看看是咋回事儿。
这就跟人一样，要是平常好好的突然不舒服了，你不得关心关心呀！平时呢，也得给它做做保养。
别觉得它是个铁疙瘩就不用管啦！定期清理清理，检查检查有没有啥问题。
这就好比你得定期给自己的爱车做做保养，这样它才能跑得更顺畅嘛。
还有啊，使用的时候可别超过它的承受范围。
它也有自己的小脾气呢，要是给它太大压力，它可不干啦！你想想，要是让你干超出你能力范围太多的事儿，你乐意呀？另外，要是发现它有啥小毛病，及时处理，别拖拖拉拉的。
就像你身上有个小伤口，不及时处理可能就会感染恶化呀！总之呢，这不锈钢立式止回阀虽然看着不起眼，但作用可大着呢！咱们可得好好对待它，让它为我们的管道系统好好服务呀！可别小瞧了它，不然等出了问题，你就该后悔啦！所以啊，大家都记住这些使用方法了吗？一定要好好用它哦！。
新阀门安装、使用、维护说明
阀门安装、使用、维护说明1.阀门安装前要核对阀门上的标识内容与所要领用的阀门要求是否相符。
2.阀门安装前要检查1阀门、管道的内腔是否有残砂、杂物，必须保持阀腔和管道内部清洁。
2阀门法兰密封面是否被破坏，如被破坏，必须修复，修复后还达不到要求的必须更换，确保法兰连接的密封性。
3阀门部件间连接的螺栓是否拧紧。
4阀门的手柄或手轮转动是否灵活。
3.重量大，人工不能搬运的阀门必须按照阀门生产供应商提供的起吊方式吊装。
4.阀门在安装过程中对单向介质流向的阀门必须按阀门上介质流向箭头方向安装。
5.阀门在使用过程中启闭扭矩要适当，一般情况不要使用加力扳手，以免损坏阀杆和手轮。
6.阀门在使用过程中如有故障需要维修必须由专业人员操作，在维修前必须切断管道内部压力，排除管道内部介质，有必要时将阀门拆出管道进行修理。
具体修理规范如下：铸钢、铸铜阀体和PN≤1.6MPa、DN≥80的灰铸铁、球墨铸铁的阀体，有裂纹或液压强度试验渗漏时，可以按规定的工艺规程进行焊补。
阀体均匀腐蚀深度达到厚度的30％、阀体法兰有裂纹、端面腐蚀无法修整和焊补后再次液压强度试验仍然渗漏的阀体，均予换新。
●阀体法兰用切削方法消除腐蚀、裂纹或翘曲，减薄厚度不得大于原始厚度的20％。
●钢、铜阀座，当PN≤1.6MPa、DN≥80的灰铸铁、球墨铸铁的阀座，有裂纹或与阀体密合部有环状腐蚀时允许补焊、研磨，无法修复时换新。
●经焊补的阀件，应做退火处理，以消除内应力。
焊补处应光滑。
●阀座磨损高度超过原高度的50％以上，或经多次加工影响密合强度的应换新。
●阀座经精车及研磨后，阀座与阀体结合部有松动或渗漏时，应另配阀座。
●阀盘密封面磨损时，允许光车研磨，PN≤1.6MPa、DN≥80的阀盘密封面，磨损高度超过原高度80％，应换新。
●当PN＞1.6MPa、DN＜80的灰铸铁、球墨铸铁的阀体、阀盘，有裂纹、环状腐蚀时换新。
●阀杆弯曲时，允许矫正，轻微腐蚀的进行光车，阀杆与密封衬套间隙过大或阀杆腐蚀影响密封时，应与换新。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
安装使用说明书
立式钢制止回阀
上海耐腐阀门集团有限公司
一、用途和性能规范
本阀门是按照GB/T12235的规定设计、制造的，适用于温度≤425℃的水、蒸汽、油品类介质。
在管路系统中作自动启闭装置用，并能确保在工作压力下的密封性能。
性能规范
公称压力PN 1.6Mpa
公称通径DN 25～300mm
试验压力
强度试验 2.4Mpa 密封试验 1.76Mpa 气密封试验0.6Mpa
适用温度≤425℃
适用介质水、蒸汽、油品
二、主要结构及工作原理
止回阀为立式结构。
此阀门为自动阀门，起逆止作用，立式安装于工业管道中，箭头所示的方向为介质流动的方向。
流道顺畅、流阻小。
具体结构见附图
三、主要外型尺寸及连接尺寸（见附图）
四、主要零件材料
五、保管、安装、使用和维护
1、阀门未使用时，应将阀瓣处于开启状态并固定好阀瓣，阀门应整齐地存放在通风、干燥
的仓库内，严禁露天存放。
阀门两端应用堵盖封口，以防灰尘、杂质进入阀门内部。
2、阀门安装前，应仔细核对阀门标志及合格证是否符合使用要求，确认无误后方可进行安
装。
安装过程中不允许将两端密封面损伤。
3、阀门在安装时，应立式安装，注意阀体上箭头方向与管道流体介质流动的方向一致，不
得装反。
4、阀门在使用中，应随时观察，发现故障应立即停用，查明原因并消除。
可能发生的故障，原因及消除方法。
