(费希尔)定位器操作说明
费希尔定位器调试
同时进行双向通讯而不互相干扰。
手操器和模拟信号发生器并联接入定位器的输入端。

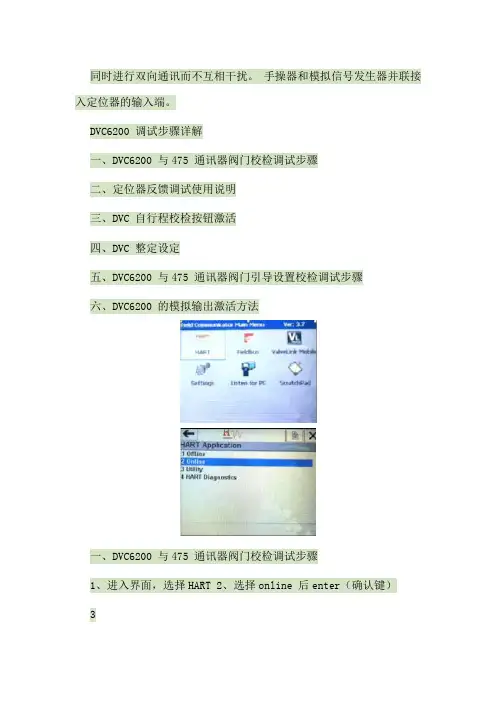

DVC6200 调试步骤详解一、DVC6200 与475 通讯器阀门校检调试步骤二、定位器反馈调试使用说明三、DVC 自行程校检按钮激活四、DVC 整定设定五、DVC6200 与475 通讯器阀门引导设置校检调试步骤六、DVC6200 的模拟输出激活方法一、DVC6200 与475 通讯器阀门校检调试步骤1、进入界面，选择HART2、选择online 后enter（确认键）3、3、如有报警信号，选择YES 后enter（确认键） 4、online 下拉菜单选择configure（组态）后按enter（确认键）第1/11页下页5、选择calibration（校检）菜单后按enter（确认键）6、选择auto calibration7、警告菜单选择out of service8、选择CONTINUE 后enter（确认键）选择travel control 9、阀门自动校验无须操作，只需等待直到下图界面10、自动校验完成 OK 键确认 11、选择OK第2/11页上页12、修改成为 in service 状态，校检完成。
供气压力执行机构开关位二、定位器反馈调试使用说明1、在configure（组态）菜单选择manual setup 23、选择改变仪表模式 45、温馨提醒选择OK6、选择模式保护将in service 改为OUT OF service、选择out of service。
Enter（确认键）后返回、在manual setup 中选择outputs 用来设定定位器反馈7、选择output terminal 8、选择output terminal9、选择enable 后 enter（确认键） 10、一定要选择send 发送后完成反馈使用设置。
记得将阀门改回in service 状态。
三、DVC 自行程校检按钮激活激活前必须将阀门设置成out of service 状态，参考定位器反馈调试说明设置成为out of service。
Fisher定位器使用说明书
Fisher定位器使用说明书一、Fisher定位器调校基本步骤1.将375手操器连接到接线端子上，进入菜单选择 Setup(设置)→Basic setup（基本设置）→Auto setup（自动设置）→Setup wizard（设置向导）2.根据Setup wizard的提示选择相应的参数⑴instrument mode is in service ,continue for prompts to pleaseout of service.仪表模式是在线状态，继续须要准时设置为离线状态选择 Yes.⑵output will not track input when instrument mode is out ofservice.当仪表在离线状态时，仪表的输出将不随输入的变化而变化选择Yes.⑶change to out of service to continue.继续需改变为离线模式选择out of service选择enter说明：仪表正常工作时其模式为in service状态，当对仪表进行调校时需改为out of service状态。
⑷Tru/Press select 行程/压力选择选择Travel control⑸Pressure units 压力单位选择psi⑹Max supply press 最大供气压力此时输入的最大供气压力值应与空气过滤减压阀的输出压力一致，此值不宜过大，过大，阀门易损坏，超行程。
应调整空气过滤减压阀使阀门刚好全行程，这时输入此时的压力值。
⑺Actuator manufacturer 执行机构制造商选择Fisher controls⑻Actuator model 执行机构型号查看阀体上的铭牌，有此执行机构型号，选择相应型号，如667，1035，1051等。
⑼Actuator size 执行机构尺寸查看阀体上的铭牌，有此执行机构尺寸，选择相应尺寸，如30，34，40，45，50，46，60，70，100等。
费希尔DVC6200操作指导
DVC6200（带4-20ma 反馈反馈，，直行程直行程））操作指导一、 反馈件安装如下图所示，确认无论阀门在全开或全关状态下，校准板上的标准线（黑色塑料板上白线，指示的是定位器阀位传感器位置）在反馈磁条上标注的有效行程范围内（两条白色线之间）。
二、 自动行程校验步骤如下步骤如下：：定位器将自动开始行程校验校验完成后必须将定位器投入校验完成后必须将定位器投入““In Service”模式模式。
三、 反馈信号设置1\ 功能激活注意：选择”SEND” 发送后才能完成阀位反馈功能激活。
2\反馈信号正反作用设置：在下面这个菜单的第3项Transmitter of Output 里，可以选择阀门在关闭状态或全开状态下反馈信号为4m A.四、调试按钮：在manual setup 菜单下功能激活：1\功能激活选择send 发送完成接线盒自行程校检按钮设置。
2\按压调试按钮3-10秒钟秒钟，，阀门将自动进行行程校验阀门将自动进行行程校验。
五、 灵敏度灵敏度的的调整如发现阀门有震荡，或阀门动作过慢。
可通过Tuning Set(简单理解为灵敏度)的调整进行改善。
点击send 发送。
有 C D E F G H I J K L M 可选，C 阀门反应最慢，M 阀门反应最快，反应越快越容易引起震荡。
六、 Instrument Mode 的设置设置：：在进行定位器校验在进行定位器校验、、参数调整时参数调整时，，一般需要将Instrument Mode 置于Out Of Service （或者Not In Service ）状态状态，，校验校验、、调整完成后必须投入In Service!。
FISHER-DVC2000-智能定位器参数设置方法
FISHER DVC2000 智能定位器参数设置方法一，接线图+-24v稳压电源万用表+-电流信号发生器图1外壳图2二，参数设置：1.先拆下外壳如图2，再按照图1进行接线，接着打开电流发生器电源送入4mA~20mA 电流信号,使LCD显示屏打开，然后进行语言选择。
操作方法：上下左右四键同时按住3秒，再用上下键在七种语言中选择您所需要的语种。
之后，按一下向右键以确认。
2.然后根据阀体的执行机构是气开式还是气闭式进行对参数设置。
如图3就是气闭式。
操作方法：按向下键找到“详细设置”选项，再按右键确认进入如果阀体的执行机构是：气开式（FC）：按右键查找“零控制信号”项，再按上下键选择“阀关”按右键确认再按右键查找“行程变送器输出4mA”项，按上下键选择“阀关”按右键确认气闭式（FO）：按右键查找“零控制信号”项，再按上下键选择“阀开”按右键确认再按右键查找“行程变送器输出4mA”项，按上下键选择“阀关”按右键确认3.行程自动标定设置操作方法：按向下键找到“行程标定”项，按右键确认进入，再按上下键选择“自动”按右键确认，LCD显示“按右键3秒钟阀门将动作”然后按照它的提示操作，它便可以自动搜索走完整个行程0％、100％、50％。
完成后按右键确认。
注：搜索途中不可退出，按任何键都不起作用，必须等走完整个行程才可以。
4.整定设置增益代码（C~M），C时阀门动作最慢，M时阀门动作最快。
选择合适的，一般设置为“L”，以阀门不振荡为准。
操作方法：按向下键找到“整定”项，按右键确认进入，再按上下键选择“自动”按右键确认，LCD显示“按右键3秒钟阀门将动作”然后按照它的提示操作，进入自动整定，接着等待，完成后按右键确认。
以后阀门在使用中出现振荡那就选择“手动”按右键确认，LCD 显示“按右键3秒钟阀门将动作”然后按照它的提示操作，进行整定值（增益代码）修改，至阀门不振荡为止。
5.其他参数设置值出厂时都已设置好无须改动，请参见FISHER DVC2000参数设置表。
(费希尔)定位器操作说明PPT课件
位继续重复第2、3步骤。
.
4
*
二、应急处理方法
1. 若定位器输入电流信号无反应，手动按下挡板使定位器输出气压。
2.若手动按下挡板定位器扔无反应则用塑料气源管从调节阀的减压 阀出口接气源直接给阀门膜头通气，利用减压阀调节气源压力可对 调节阀进行适当的开度调节。
.
5
*
费希尔定位器说明书 周缙
.
1பைடு நூலகம்
费希尔定位器说明书
周缙
型号：3620J
基本介绍：Fisher 3620J 电动气动单作 用定位器可与旋转式执行机构配合使 用，并精确定位节流应用中使用的控 制阀。
.
2
*
一、说明书 安装及内部结构
挡 板
.
3
*
一、调校步骤
1.将定位器按上图所示安装完毕，接通气源。
2.用校验仪给定位器输入4mA电流信号，调节调零螺钉，使定位器 输出气压为0。并输入5mA电流信号，查看定位器是否有气压输 出，阀门是否有动作。通过检查5mA信号阀门动作情况，检查 零位调节是否准确。
3.用校验仪分别输入8mA、 12mA、 16mA、 20mA检查定位器气压 输出情况和阀门动作情况。假若电流输出与阀门动作情况不一 致（输入信号还未达到20mA，定位器输出气压已最大，阀门动 作已达到量程最大值，说明定位器量程太短。输入信号已超过 20mA，例如21mA,定位器输出气压还未最大，阀门动作还未达 到量程做大值，说明定位器量程太大。）此时，应该旋转量程 微调螺钉，调整量程。
费希尔阀门定位器的功能说明

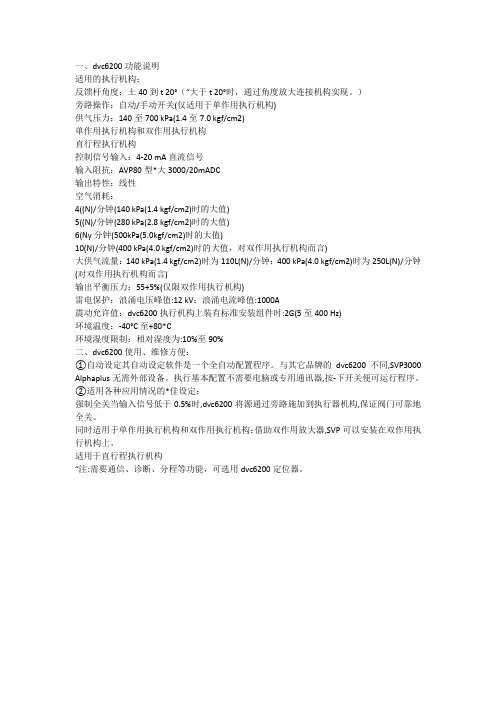

一、dvc6200功能说明适用的执行机构：反馈杆角度：土40到t 20°（“大于t 20°时，通过角度放大连接机构实现。
）旁路操作：自动/手动开关(仅适用于单作用执行机构)供气压力：140至700 kPa(1.4至7.0 kgf/cm2)单作用执行机构和双作用执行机构直行程执行机构控制信号输入：4-20 mA直流信号输入阻抗：AVP80型*大3000/20mADC输出特性：线性空气消耗：4((N)/分钟(140 kPa(1.4 kgf/cm2)时的大值)5((N)/分钟(280 kPa(2.8 kgf/cm2)时的大值)6(Ny分钟(500kPa(5.0kgf/cm2)时的大值)10(N)/分钟(400 kPa(4.0 kgf/cm2)时的大值，对双作用执行机构而言)大供气流量：140 kPa(1.4 kgf/cm2)时为110L(N)/分钟；400 kPa(4.0 kgf/cm2)时为250L(N)/分钟(对双作用执行机构而言)输出平衡压力：55+5%(仅限双作用执行机构)雷电保护：浪涌电压峰值:12 kV；浪涌电流峰值:1000A震动允许值：dvc6200执行机构上装有标准安装组件时:2G(5至400 Hz)环境温度：-40°C至+80*C环境湿度限制：相对湿度为:10%至90%二、dvc6200使用、维修方便：①自动设定其自动设定软件是一个全自动配置程序。
与其它品牌的dvc6200不同,SVP3000 Alphaplus无需外部设备。
执行基本配置不需要电脑或专用通讯器,按-下开关便可运行程序。
②适用各种应用情况的*佳设定：强制全关当输入信号低于0.5%时,dvc6200将源通过旁路施加到执行器机构,保证阀门可靠地全关。
同时适用于单作用执行机构和双作用执行机构：借助双作用放大器,SVP可以安装在双作用执行机构上。
适用于直行程执行机构“注:需要通信、诊断、分程等功能，可选用dvc6200定位器。
费希尔DVC6200操作指导
DVC6200（带4-20ma 反馈反馈，，直行程直行程））操作指导一、 反馈件安装如下图所示，确认无论阀门在全开或全关状态下，校准板上的标准线（黑色塑料板上白线，指示的是定位器阀位传感器位置）在反馈磁条上标注的有效行程范围内（两条白色线之间）。
二、 自动行程校验步骤如下步骤如下：：定位器将自动开始行程校验校验完成后必须将定位器投入校验完成后必须将定位器投入““In Service”模式模式。
三、 反馈信号设置1\ 功能激活注意：选择”SEND” 发送后才能完成阀位反馈功能激活。
2\反馈信号正反作用设置：在下面这个菜单的第3项Transmitter of Output 里，可以选择阀门在关闭状态或全开状态下反馈信号为4m A.四、调试按钮：在manual setup 菜单下功能激活：1\功能激活选择send 发送完成接线盒自行程校检按钮设置。
2\按压调试按钮3-10秒钟秒钟，，阀门将自动进行行程校验阀门将自动进行行程校验。
五、 灵敏度灵敏度的的调整如发现阀门有震荡，或阀门动作过慢。
可通过Tuning Set(简单理解为灵敏度)的调整进行改善。
点击send 发送。
有 C D E F G H I J K L M 可选，C 阀门反应最慢，M 阀门反应最快，反应越快越容易引起震荡。
六、 Instrument Mode 的设置设置：：在进行定位器校验在进行定位器校验、、参数调整时参数调整时，，一般需要将Instrument Mode 置于Out Of Service （或者Not In Service ）状态状态，，校验校验、、调整完成后必须投入In Service!。
FISHER定位器调试说明书
FISHER（HART协议）定位器调试操作说明书一、1、定位器接线：（4—20mA信号、475手操器HART协议信号）接LOOP（+、‐）端子，如下图所示：2、定位器调试前必须查看磁条装配位置、是否碰到定位器，哈弗指针是否对准行程牌。
如下图所示：二、定位器修改位号和快速校验步骤：下图手操器界面说明：Power：电源Backlight：灯光Page up、Page down：上下翻页键Delete：下一级菜单键Back Space：返回键Fn+Backlight：手操器重启组合键1、2．。
9：为按钮键Tab：制表符1、按电源键打开475手操器，按Enter键点击HART图标后将进入下一步，如下图所示：2、按下键选择Online(使手操器处于在线模式)图标后按右键进入下一步，如下图所示：3、按下键选择Configure(配置)图标后按右键进入下一步，如下图所示：4、按下键选择Manual Setup(手动设置、相当于参数设置)图标后按右键进入下一步，如下图所示：5、按下键选择lnstrument（设备）图标后按右键进入下一步，如下图所示：（这一步是更改位号）6、按下键选择ldentification（识别）图标后按右键进入下一步，如下图所示：7、根据指示单位号进行修改，修改完成后按ENTER键，如下图所示：8、修改完HART Tag（位号）后，HART Tag（位号）图标前会出现*型标记，这时按SEND 键进行发送保存位号，如下图所示：9、修改完位号后，按左键返回到Manual Setup(手动设置、相当于参数设置)图标下，然后按下键到Calibration（校验）图标下后按右键进入下一步，如下图所示：（这一步开始快速整定定位器）10、选择Travel Calibration（行程校验）图标后按右键进入下一步，如下图所示：11、按下键选择Auto Calibration（自动校验）图标后按右键进入下一步，如下图所示：12、更改定位器模式（In Service（投用模式）、Out of Service（非投用模式）），按下键选择Out of Service（非投用模式），然后按ENTER键，进入下一步，如下图所示：定位器整定过程中，模式必须更改为Out of Service（非投用模式）手操器上显示的这句话意思：（警告：当模式更改为Out of Service（非投用模式）时，定位器的输出将不受输入信号控制）13、选择Continue（继续）图标后按ENTER键进入下一步，如下图所示：手操器上显示的这句话意思：（警告：设备的输出在校验过程中将发生改变）14、定位器开始整定（寻找阀门行程最高点、最低点、中间点、定位器开始模块运算和优化）如下图所示：15、自动校验完成后按OK键，然后把定位器模式改回In Service（投用模式），如下图所示：整定完成后必须把模式更改回In Service（投用模式），不然中控给定输入信号后，阀门将不动作。
