制冷压缩机

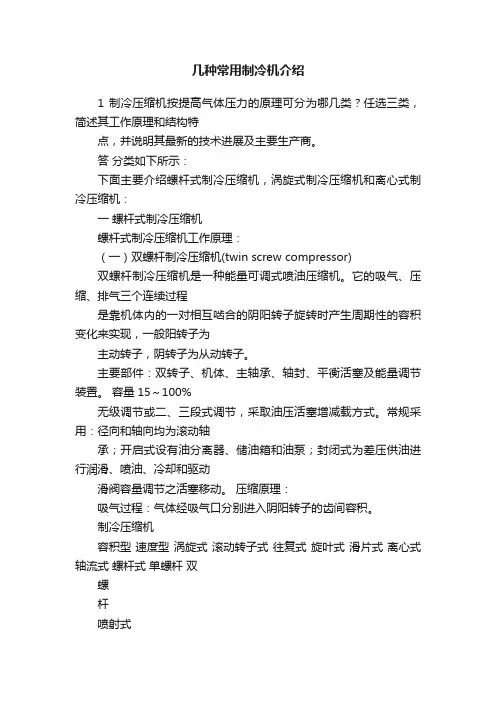

几种常用制冷机介绍
几种常用制冷机介绍1 制冷压缩机按提高气体压力的原理可分为哪几类？任选三类，简述其工作原理和结构特点，并说明其最新的技术进展及主要生产商。
答分类如下所示：下面主要介绍螺杆式制冷压缩机，涡旋式制冷压缩机和离心式制冷压缩机：一螺杆式制冷压缩机螺杆式制冷压缩机工作原理：（一）双螺杆制冷压缩机(twin screw compressor)双螺杆制冷压缩机是一种能量可调式喷油压缩机。
它的吸气、压缩、排气三个连续过程是靠机体内的一对相互啮合的阴阳转子旋转时产生周期性的容积变化来实现，一般阳转子为主动转子，阴转子为从动转子。
主要部件：双转子、机体、主轴承、轴封、平衡活塞及能量调节装置。
容量15～100%无级调节或二、三段式调节，采取油压活塞增减载方式。
常规采用：径向和轴向均为滚动轴承；开启式设有油分离器、储油箱和油泵；封闭式为差压供油进行润滑、喷油、冷却和驱动滑阀容量调节之活塞移动。
压缩原理：吸气过程：气体经吸气口分别进入阴阳转子的齿间容积。
制冷压缩机容积型速度型涡旋式滚动转子式往复式旋叶式滑片式离心式轴流式螺杆式单螺杆双螺杆喷射式压缩过程：转子旋转时，阴阳转子齿间容积连通（V型空间），由于齿的互相啮合，容积逐步缩小，气体得到压缩。
排气过程：压缩气体移到排气口，完成一个工作循环。
（二）单螺杆制冷压缩机（single screw compressor）利用一个主动转子和两个星轮的啮合产生压缩。
它的吸气、压缩、排气三个连续过程是靠转子、星轮旋转时产生周期性的容积变化来实现的。
转子齿数为六，星轮为十一齿，主要部件为一个转子、两个星轮、机体、主轴承、能量调节装置，容量可以从10%-100%无级调节及三或四段式调节。
压缩原理：吸气过程：气体通过吸气口进入转子齿槽，随着转子的旋转，星轮依次进入与转子齿槽啮合的状态，气体进入压缩腔（转子齿槽曲面、机壳内腔和星轮齿面所形成的密闭空间）。
压缩过程：随着转子旋转，压缩腔容积不断减小，气体随压缩直至压缩腔前沿转至排气口。

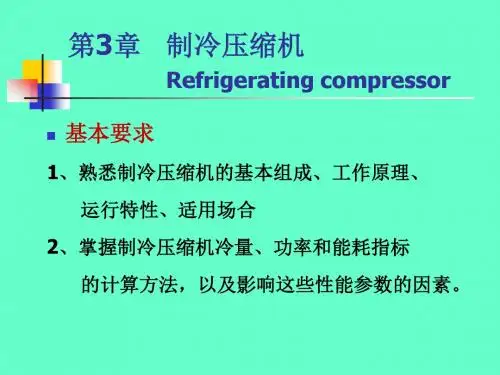

314制冷(1)综述
容纳润滑油
气缸体：其上镗有气缸孔，安装气缸套组件
2、气缸套及吸、排气阀 组合件 工作原理：靠压差启闭
3、活塞及曲轴连杆机构
传动机构：传递动力，对气体作功 组成：曲轴、连杆及活塞
曲轴：传递电机驱动力矩，承受各气缸的阻
5、能量调节装置
(capacity control device)
卸载方法：间歇工作(on-off control)
能量调节装置
能量调节装置组成(cylinder unloading)
顶杆启阀机构：顶开吸气阀
油缸推杆机构：使气缸套外的转动环旋转
油分配阀：向油缸推杆机构分配润滑油
6、润滑系统(Lubrication System)
80 70
wth(kJ/kg)
Pe(kW)
压缩机性能指标
60 50 40 30 20 10 0 -50 -40 -30 -20 -10 0 10 20 30
pk/p0
蒸发温度(℃) 图 3-20 活塞式活塞制冷压缩机理论耗功量和轴功率 （R22，理论输气量 100 L/s，相对余隙容积 C=0.045， 冷凝温度 40℃，再冷度 0℃，过热度 0℃）
开启式：通过联轴器或皮带轮连接
封闭式：压缩机与电动机密封在同一个壳体里 半封闭式：气缸盖制成可拆卸的 全封闭式：壳体接缝处焊死
按密封方式：
开启式
半封闭式
封闭式
按气缸布置方式分类：
三、型号表示
GB/T 10079-2001
压缩机型号表示 812.5A110G - 8缸，缸径12.5 cm，氨，长行程，高Pc。

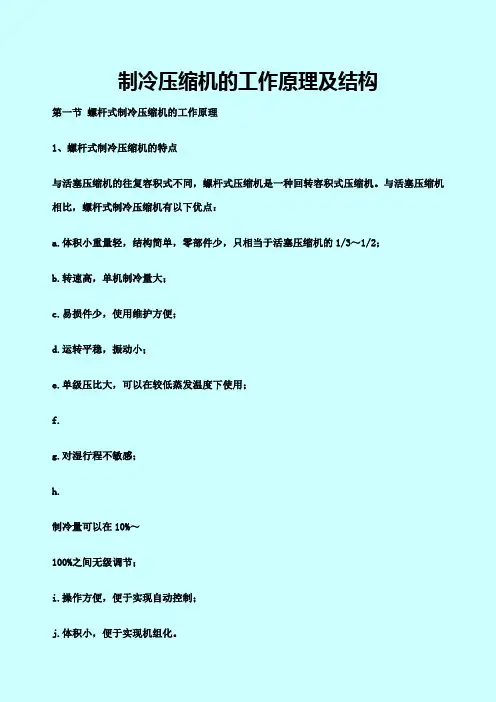

制冷压缩机的工作原理及结构
制冷压缩机的工作原理及结构第一节螺杆式制冷压缩机的工作原理1、螺杆式制冷压缩机的特点与活塞压缩机的往复容积式不同，螺杆式压缩机是一种回转容积式压缩机。
与活塞压缩机相比，螺杆式制冷压缩机有以下优点：a.体积小重量轻，结构简单，零部件少，只相当于活塞压缩机的1/3～1/2；b.转速高，单机制冷量大；c.易损件少，使用维护方便；d.运转平稳，振动小；e.单级压比大，可以在较低蒸发温度下使用；f.g.对湿行程不敏感；h.制冷量可以在10%～100%之间无级调节；i.操作方便，便于实现自动控制；j.体积小，便于实现机组化。
缺点：转子、机体等部件加工精度要求高，装配要求比较严格；油路系统及辅助设备比较复杂；因为转速高，所以噪声比较大。
2、螺杆式制冷压缩机工作原理双螺杆（压缩机）是由一对相互啮合、旋向相反的阴、阳转子，阴转子为凹型，阳转子为凸型。
随着转子按照一定的传动比旋转，转子基元容积由于阴阳转子相继侵入而发生改变。
侵入段（啮合线）向排气端推移，于是封闭在沟槽内的气体容积逐渐缩小，压力逐渐升高，压力升高到一定值（或者说转子旋转到一定位置）时，齿槽（密闭容积）与排气孔相通，高压气体排出压缩机，进入油分离器。
吸气、压缩、排气过程见示意图。
3、内压比与螺杆压缩机经济性的关系螺杆压缩机是没有气阀的容积型回转式压缩机，吸、排气孔的打开和关闭完全为几何结构决定的，即吸气终了的体积和压缩结束时的体积是固定的，即内容积比是固定的。
而活塞压缩机的吸、排气阀片的打开是由吸、排气腔的压力决定的。
内容积比：Vi=VS/VdVS—吸气终了时的容积，Vd—压缩终了时的容积内压力比：Za = Pd / P0Pd—压缩终了压力，P0—吸入压力可见，内压比是由内容积比决定的。
所以，压缩终了压力Pd是由吸气压力和内容积比决定的。
外压力比：Zy = Py / P0Py—排气背压力，或者说冷凝压力外压比是由蒸发温度和冷凝温度决定的，即由运行工况所决定的。
制冷压缩机第4章 涡旋式制冷压缩机
4.2涡旋式压缩机的啮合原理与型线
涡旋体型线：圆的渐开线
x r[cos( ) sin( )] y r[sin( ) cos( )]
内壁渐开线方程：
xi r[cos(i ) i sin(i )] yi r[sin(i ) i cos(i )]
为目前较新型的制冷压缩机，广泛用于1~15 kW(5 ~ 70kW) 功率范围的空调制冷机组，。
4.1工作原理、总体结构及其特点
4.1.1涡旋式压缩机的工作原理和工作过程
1.工作原理
动涡旋体 静涡旋体 曲轴 机座 防自转机构
1.工作原理
基元容积：
螺旋型动、静 两个涡旋盘相 错180o对置而 成，它们在几 条直线(在横 截面上为几个 点)上接触并 形成一系列月 牙形容积
知识扩展
内泄漏
指压缩机各压缩腔之间,压缩腔与背压腔之间的气体泄 漏。表现为高压气体向低压腔泄漏,再从低压腔压力压缩 到泄漏前压力,造成重复压缩消耗功率。内泄漏直接结果 为增加功耗；
外泄漏
指压缩机在吸气过程中与外界(大于吸气压力的高压气 体)进行气体交换。高压气体进入到吸气腔内膨胀,并占 据空间,使得实际吸气量减少。外泄漏不仅使功耗增加, 而且还减少吸入气体量,使排气量减少和制冷量降低。
力矩变化小，振动小，噪声低
压缩过程较慢，并可同时进行两三个压缩过程，机器运转平稳，且曲 轴转动力矩变化小，其转矩为滚动转子式和往复式的1/10；
气体基本连续流动，吸、排气压力脉动小，因此振动、噪声小。
结构简单，体积小，重量轻，可靠性高
构成压缩室的零件数与滚动转子式及往复式之 比为1:3:7，其体积比往复式小40％，重量轻 15％；
制冷压缩机
能源与动力工程学院热能与动力专业制冷3班0911020234张海林制冷压缩机是制冷系统中最主要的部件之一，是蒸气式制冷系统的核心和心脏。
制冷压缩机的主要作用如下：●从蒸发器中吸取制冷剂蒸气，以保证蒸发器内一定的蒸发压力。
●提高压力，将低压低温的制冷剂蒸气压缩成为高压高温的过热蒸气，以创造在较高温度（如夏季35℃左右的气温）下冷凝的条件。
●输送并推动制冷剂在系统内流动，完成制冷循环。
由此可见，制冷剂蒸气从低压提高为高压以及汽体的不断流动、输送，都是借助于制冷压缩机的工作来完成的。
制冷压缩机按照提高气体压力的原理不同，分为容积型制冷压缩机和速度型制冷压缩机。
在容积可变的封闭容积中直接压缩制冷剂蒸气，使其体积缩小，从而达到提高压力的目的，这种压缩机成为容积型制冷压缩机。
属于容积型的制冷压缩机主要有往复式（又称为活塞式）、螺杆式、涡旋式、滚动转子式滑片式和旋叶式等形式。
1.往复式制冷压缩机结构特点：采用曲柄连杆机构，是汽车空调早期采用的一种形式。
压缩机的机体由气缸体和曲轴箱组成，汽缸体中装有活塞，曲轴箱中装有曲轴，通过连杆将曲轴和活塞连接起来，在气缸顶部装有吸气阀和排气阀，通过吸气腔和排气腔分别与吸气管和排气管相连。
当曲轴被原动机带动旋转时，通过连杆的传动，活塞在气缸内作上下往复运动，并在吸、排气阀的配合下，完成制冷剂的吸入、压缩和输送。
工作原理：往复式制冷压缩机的工作循环分为压缩、排气、膨胀和吸气四个过程。
压缩机通过压缩过程，将制冷剂的压力提高到排气压力；通过排气过程，制冷剂从气缸向排气管输出，进入冷凝器；通过膨胀过程，将制冷剂的压力降低，直至气缸内气体的压力降至吸气腔内气体的压力即将开始吸气过程为止；通过吸气过程，从蒸发器吸入制冷剂。
完成吸气过程后，活塞又从下止点向上止点运动，重新开始压缩过程，如此循环往复。
最新技术发展：历史最长，各种型号齐全，广泛被制冷与空调业应用，它进一步再分为半封闭式、全封闭式及开启式。
制冷压缩机的基本性能参数计算
制冷压缩机的基本性能参数计算1. 制冷量（Cooling capacity）：制冷量是指制冷压缩机在单位时间内移除的热量，通常以千瓦（kW）为单位进行计量。
制冷量的计算方法为：制冷量 = 冷凝器排气焓 - 蒸发器进气焓。
2. 能效比（Coefficient of Performance，COP）：能效比是指单位制冷量所需要的单位电力消耗，通常以千瓦时/千瓦小时（kWh/kWh）为单位计量。
能效比的计算方法为：COP = 制冷量 / 输入功率。
3. 蒸发温度（Evaporation temperature）：蒸发温度是指制冷压缩机在蒸发器中的工作温度。
蒸发温度的计算方法为：蒸发温度 = 蒸发器进气焓 - 蒸发器排气焓。
4. 排气温度（Discharge temperature）：排气温度是指制冷压缩机在冷凝器中的工作温度。
排气温度的计算方法为：排气温度 = 冷凝器排气焓 - 冷凝器进气焓。
6. 输入功率（Input power）：输入功率是指制冷压缩机所需的电力消耗，通常以千瓦（kW）为单位计量。
输入功率的计算方法为：输入功率= 制冷量 / COP。
7. 冷凝温度（Condensing temperature）：冷凝温度是指制冷压缩机在冷凝器中的工作温度。
冷凝温度的计算方法为：冷凝温度 = 冷凝器排气焓 - 冷凝器进气焓。
8. 蒸发压力比（Evaporating pressure ratio）：蒸发压力比是指制冷压缩机的蒸发压力与冷凝压力之间的比值。
蒸发压力比的计算方法为：蒸发压力比 = 蒸发器进气焓 / 冷凝器进气焓。
以上只是制冷压缩机的一些基本性能参数，根据具体的压缩机型号和设计要求，还可以有其他相关参数的计算和评估。
了解和计算这些基本性能参数，可以帮助工程师和设计人员选择合适的制冷压缩机，确保制冷系统的效率和性能符合要求，同时也可以优化制冷系统的能耗和运行效果。
制冷压缩机的工作原理
制冷压缩机的工作原理
制冷压缩机是一种常用的制冷设备，用于将低温热量从一个区域转移到另一个区域。
其工作原理基于压缩、冷凝、膨胀和蒸发的热力循环。
1. 压缩：制冷压缩机中有一个压缩腔，通常由活塞和气缸组成。
工作开始时，活塞往下移动，气缸内的腔体体积增大，气体通过进气阀进入压缩腔。
随后，活塞往上移动，气缸内腔体积减小，气体被压缩并增加了温度和压力。
2. 冷凝：高温高压的气体进入冷凝器，冷凝器是一个长而细小的管道，内部有冷却管和散热片。
在冷凝器中，气体被冷却，通过释放热量使气体转变为高压液体。
冷却工作通常通过通风或者通过外部空气或冷却介质进行。
3. 膨胀：冷凝之后的高压液体进入膨胀阀，膨胀阀的作用是降低液体的压力。
通过膨胀阀的控制，液体的压力和温度都会下降。
此时，液体流入蒸发器。
4. 蒸发：在蒸发器中，低压液体通过膨胀阀进入，液体的温度低于蒸发器中的环境温度。
因此，液体开始蒸发并从液态变为气态。
蒸发过程吸取周围的热量，使得蒸发器中的温度更低。
气体与外部环境交换热量，吸热而冷却，然后通过排气阀释放到外部。
以上过程是制冷压缩机的基本工作原理。
通过不断循环执行这
些过程，制冷压缩机能够将热量从一个区域转移到另一个区域，实现制冷效果。
三种压缩机(往复式、螺杆式、离心式)性能特点、优缺点
三种压缩机（往复式、螺杆式、离心式）性能特点、优缺点一、三种常见压缩制冷机介绍1、螺杆式压缩机螺杆式压缩机又称螺杆压缩机。
20世纪50年代，就有喷油螺杆式压缩机应用在制冷装置上，由于其结构简单，易损件少，能在大的压力差或压力比的工况下，排气温度低，对制冷剂中含有大量的润滑油（常称为湿行程）不敏感，有良好的输气量调节性，很快占据了大容量往复式压缩机的使用范围，而且不断地向中等容量范围延伸，广泛地应用在冷冻、冷藏、空调和化工工艺等制冷装置上。
以它为主机的螺杆式热泵从20世纪70年代初便开始用于采暖空调方面，有空气热源型、水热泵型、热回收型、冰蓄冷型等。
在工业方面，为了节能，亦采用螺杆式热泵作热回收。
2、离心式压缩机离心式压缩机是一种叶片旋转式压缩机（即透平式压缩机）。
在离心式压缩机中，高速旋转的叶轮给予气体的离心力作用，以及在扩压通道中给予气体的扩压作用，使气体压力得到提高。
早期，由于这种压缩机只适于低，中压力、大流量的场合，而不为人们所注意。
由于化学工业的发展，各种大型化工厂，炼油厂的建立，离心式压缩机就成为压缩和输送化工生产中各种气体的关键机器，而占有极其重要的地位。
随着气体动力学研究的成就使离心压缩机的效率不断提高，又由于高压密封，小流量窄叶轮的加工，多油楔轴承等技术关键的研制成功，解决了离心压缩机向高压力，宽流量范围发展的一系列问题，使离心式压缩机的应用范围大为扩展，以致在很多场合可取代往复压缩机，而大大地扩大了应用范围。
3、往复活塞压缩机是各类压缩机中发展最早的一种，公元前1500年中国发明的木风箱为往复活塞压缩机的雏型。
18世纪末，英国制成第一台工业用往复活塞空气压缩机。
20世纪30年代开始出现迷宫压缩机，随后又出现各种无油润滑压缩机和隔膜压缩机。
50年代出现的对动型结构使大型往复活塞压缩机的尺寸大为减小，并且实现了单机多用。
活塞式压缩机使用历史悠久，是目前国内用得最多的制压缩机。
由于其压力范围广，能够适应较宽的能量范围，有高速、多缸、能量可调、热效率高、适用于多种工况等优点；其缺点是结构复杂，易损件多，检修周期短，对湿行程敏感，有脉冲振动，运行平稳性差。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《制冷压缩机》电子教案第三章螺杆式制冷压缩机螺杆式制冷压缩机是指用带有螺旋槽的一个或两个转子（螺杆）在气缸内旋转使气体压缩的制冷压缩机。
螺杆式制冷压缩机属于工作容积作回转运动的容积型压缩机，按照螺杆转子数量的不同，螺杆式压缩机有双螺杆与单螺杆两种。
第一节螺杆式压缩机的工作过程一、工作原理及工作过程1. 组成螺杆式制冷压缩机主要由转子、机壳（包括中部的气缸体和两端的吸、排气端座等）、轴承、轴封、平衡活塞及输气量调节装置组成。
图3-1是典型开启螺杆式压缩机的一对转子、气缸和两端端座的外形图。
1—吸气端座 2—阴转子 3—气缸 4—滑阀 5—排气端座 6—阳转子2. 工作原理螺杆式压缩机的工作是依靠啮合运动着的一个阳转子与一个阴转子，并借助于包围这一对转子四周的机壳内壁的空间完成的。
3. 工作过程图3-2为螺杆式压缩机的工作过程示意图。
其中，a、b为一对转子的俯视图，c、d、e、f为一对转子由下而上的仰视图。
二、特点就压缩气体的原理而言，螺杆式制冷压缩机与往复活塞式制冷压缩机一样，同属于容积式压缩机械，就其运动形式而言，螺杆式制冷压缩机的转子与离心式制冷压缩机的转子一样，作高速旋转运动。
所以螺杆式制冷压缩机兼有二者的特点。
1. 优点（1）转速较高、又有质量轻、体积小，占地面积小等一系列优点。
（2）动力平衡性能好，故基础可以很小。
（3）结构简单紧凑，易损件少，维修简单，使用可靠，有利于实现操作自动化。
（4）对液击不敏感，单级压力比高。
（5）输气量几乎不受排气压力的影响。
在较宽的工况范围内，仍可保持较高的效率。
2. 缺点（1）噪声大。
（2）需要有专用设备和刀具来加工转子。
（3）辅助设备庞大。
第二节结构及基本参数一、主要零部件的结构螺杆式制冷压缩机的主要零部件包括机壳、转子、轴承、平衡活塞、轴封及输气量调节装置等。
1. 机壳螺杆式制冷压缩机的机壳一般为剖分式。
它由机体（气缸体）、吸气端座、排气端座及两端端盖组成，如图3-3所示。
1—吸气端盖 2—吸气端座 3—机体 4—排气端座 5—排气端盖2. 转子转子是螺杆式制冷压缩机的主要部件。
如图3-4所示，常采用整体式结构，将螺杆与轴做成一体。
1—阴螺杆 2—阳螺杆3. 轴承与油压平衡活塞螺杆式制冷压缩机属高速重载。
为了保证阴、阳转子的精确定位及平衡轴向力和径向力，必须选用高精度、高速、重载的轴承和相应的平衡机构，确保转子可靠运行。
一般说，低负荷、小型机器中，多采用滚动轴承；高负荷、大中型机器中，多采用滑动轴承。
为了平衡部分或全部轴向力，通常用一个平衡活塞来达到这一目的。
图3-5所示为一个油压平衡活塞的结构。
4. 轴封制冷系统的密封至关重要，因此在开启螺杆式制冷压缩机的转子外伸轴处，通常采用密封性能较好的接触式机械密封，它主要有图3-6所示的弹簧式和图3-7所示的波纹管式两种。
1、2—传动销 3—传动套 4—弹簧座 5—弹簧 6—动环辅助密封圈7—动环 8—卡环 9—静环 10—静环辅助密封圈 11—防转销5. 输气量调节滑阀输气量调节滑阀是螺杆式制冷压缩机中用来调节输气量的一种结构元件，虽然螺杆式制冷压缩机的输气量调节方法有多种，但采用滑阀的调节方法获得了普遍的应用。
如图3-8a所示。
1—锁紧螺母 2—密封垫片 3—螺钉 4—传动套 5—波纹管6—动环 7—静环辅助密封圈 8—静环 9—防转销a)滑阀工作示意图 b)滑阀结构示意图1—阳转子 2—阴转子 3—滑阀 4—油压活塞6. 喷油结构螺杆式制冷压缩机大多采用喷油结构。
如图3-8b所示。
7. 联轴器开启螺杆式制冷压缩机通过联轴器与电动机相联。
二、基本参数1. 转子的齿形型面：主动转子和从动转子的齿面均为型面，是空间曲面。
a)对称圆弧齿形 b)非对称圆弧齿形齿形：型面在垂直于转子轴线平面（端面）上的投影称为转子的齿形，是一条平面曲线。
啮合线：阴、阳转子齿形在端平面上啮合运动的啮合点轨迹，叫做齿形的啮合线，如图3-9所示，齿形一般由圆弧、摆线、椭圆、抛物线、径向直线等组成。
型线：组成转子齿形的曲线称为型线。
（1）齿形的基本要求1)1) 较好的气密性泄漏途径如图3-10所示。
接触线方向的泄漏如图3-11所示。
如图3-12所示，称为泄漏三角形。
2)接触线长度尽量短3)较大的面积利用系数。
（2）典型齿形在螺杆式压缩机中，对于齿形中心线两边型线相同的称对称型线（图3-9a），不同的称非对称型线（图3-9b），齿形型线都在节圆内或节圆外的称单边型线（图3-9），否则称为双边型线。
1)X齿形 X齿形如图3-13所示，它是由瑞典Atlas copco公司在圆弧摆线所组成的单边不对称齿形的基础上进行改进而成。
2)Sigma齿形 Sigma齿形如图3-14所示，它是由德国Kaeser压缩机公司在圆弧摆线所组成的单边不对称齿形的基础上研制成功的。
3)CF齿形 CF齿形如图3-15所示，它是由德国GHH公司设计的。
应当看到，用以评价或比较不同齿形的许多因素是相互制约的。
如：为了减小泄漏三角形，确保螺杆的轴向气密性采用点啮合摆线，就不可避免地使接触线长度增加；为了保护摆线的发生点，采用小圆弧或直线作齿顶型线，则增大了泄漏三角形等等。
所以应根据不同的使用场合选用不同的齿形。
现在各种新的齿形层出不穷，如日本日立的α齿形，日本神户的β齿形（图3-16a），瑞典斯达尔（Stals）齿形（图3-16b），极大地提高了螺杆压缩机的性能。
a)β齿形 b)Stals齿形2. 转子的齿数和扭转角转子的齿数和压缩机的输气量、效率及转子的刚度有很大关系。
通常转子齿数越少，在相同的转子长度和端面面积时，压缩机有较大的输气量。
转子的扭转角是指转子上的一个齿在转子两端端平面上投影的夹角，如图3-17所示，它表示转子上一个齿的扭曲程度。
3. 圆周速度和转速转子齿间圆周速度是影响压缩机尺寸、质量、效率及传动方式的一个重要因素。
圆周速度大：1）1）在相同输气量的情况下，压缩机的质量及外形尺寸将减小；2）2）并且气体通过压缩机间隙的相对泄漏量将会减少；3）3）气体在吸、排气孔口及齿间内的流动阻力损失相应增加。
圆周速度确定后，螺杆转速也随之确定。
4. 公称直径、长径比螺杆直径是关系到螺杆压缩机系列化、零件标准化、通用化的一个重要参数。
长径比λ: 螺杆式压缩机转子螺旋部分的轴向长度L与其公称直径D0之比按我国机械工业部标准JB／T6906—1993《喷油螺杆式单级制冷压缩机》中，推荐的螺杆压缩机结构参数系列见表3-1。
表3-1 我国螺杆压缩机结构参数5. 级数与压力比对喷油螺杆式压缩机，一般采用一级压缩或二级压缩。
无油螺杆式压缩机主要是根据许可的排气温度来决定压力比和级数.6. 间隙螺杆式压缩机两转子之间，转子与机体之间要求留有适当的间隙。
这不仅考虑制造和装配误差，也考虑了弯曲变形和热变形的因素。
第三节输气量与输气量调节机构一、输气量的计算理论输气量为单位时间内阴、阳转子转过的齿间容积之和，即（3-1）压缩机两转子的啮合旋转，相当于齿轮的啮合传动，因此z 1n1=z2n2（3-2）又V1=A01LV2=A02L则压缩机理论输气量可写成（3-3）令（3-4）则压缩机理论输气量可写成（3-5）C−−面积利用系数，是由转子齿形和齿数所决定的常数。
nA. A. 直径和长度尺寸相同的两对转子，面积利用系数大的一对转子，其输气量大，反之输气量小。
B. B. 相同输气量的螺杆压缩机，面积利用系数大的转子，机器外形尺寸和质量可以小些。
C. C. 几种齿形的面积利用系数如表3-2所示。
表3-2 几种齿形的面积利用系数当转子的扭转角大到某—数值时，致使转子的齿间容积不能完全充气。
考虑这一因素对压缩机输气量的影响，用扭角系数Cφ表征。
表3-3列出了阳转子扭转角φ1与Cφ的对应关系。
表3-3 阳转子扭转角φ1与Cφ的对应值由于泄漏、气体受热等，螺杆式制冷压缩机的实际输气量，低于它的理论输气量，用输气系数表征影响吸气量的损失。
当考虑到压缩机的输气系数ηV时，其实际输气量q va为（3-6）二、影响输气系数的主要因素1. 泄漏气体通过间隙的泄漏，可分为外泄漏和内泄漏两种，外泄漏影响输气系数，内泄漏仅影响压缩机的功耗。
2. 吸气压力损失气体通过压缩机吸气管道和吸气孔口时，产生气体流动损失，吸气压力降低，比体积增大，相应地减少了压缩机的吸气量，降低了压缩机的输气系数。
3. 预热损失在吸气过程中，气体受到吸气管道、转子和机壳的加热而膨胀，相应地减少了气体的吸入量，降低了压缩机的输气系数。
三、输气量调节螺杆式制冷压缩机输气量调节的方法主要有吸入节流调节、转停调节、变频调节、滑阀调节、柱塞阀调节等。
目前使用较多的为滑阀调节和塞柱阀调节。
1. 滑阀调节1)工作原理即通过改变转子的有效工作长度，来达到输气量调节的目的。
图3-18为滑阀调节的原理图。
图3-19为螺杆式制冷压缩机输气量和滑阀位置的关系曲线。
螺杆式制冷压缩机的输气量调节范围一般为10% 100% 内的无级调节。
调节过程中，功率与输气量在50%以上负荷运行时几乎是成正比例关系，但在50%以下时，性能系数则相应会大幅度下降。
调节机构的组成输气量调节机构由三部分组成：第一部分包括滑阀、滑阀顶杆、油活塞、液压缸、压缩弹簧及端座；第二部分为输气量调节指示器；第三部分为油路及输气量调节控制阀。
1、2—塞柱阀3)调节过程滑阀轴向移动的动作是根据吸气压力和温度，通过液压传动机构来完成的，图3-20表示电磁换向阀组控制输气量调节滑阀的工作情况。
2. 塞柱阀调节图3-21表示了塞柱阀调节输气量的工作原理。
塞柱阀的启闭是通过电磁阀控制液压泵中油的进出来实现的。
塞柱阀调节输气量只能实现有级调节。
这种调节方法在小型、紧凑型螺杆压缩机中常常可以看到。
四、内容积比调节由于压缩机内压缩终了的压力p cyd往往同排气腔内的压力p dk不相等，造成了附加功损失。
为此，有必要进行内容积比调节来实现p cyd等于p dk，以适应压缩机在不同工况下的高效运行。
内容积比调节机构的目的：就是通过改变径向排气孔口的位置来改变内容积比，以适应不同的运行工况。
一般生产厂根据压缩机应用中的常用工况要求，提供不同内容积比的压缩机供选择，以适应不同的内容积比的要求。
我国内容积比推荐值有2.6、3.6、5三种，以适应高温、中温及低温等不同蒸发温度的要求。
另外，对于工况变化范围大的机组，有必要实现内容积比随工况变化进行无级自动调节。
1—输气量调节滑阀 2—弹簧 3—内容积比调节滑阀4、7—油活塞5、6、8—进出油孔图3-22是德国寇尔托马塔（Kiihlautomat）公司所采用的滑阀无级内容积比调节机构。
1—内容积比调节杆 2—输气量调节阀 3—内容积比调节滑阀 4—液压缸5—负荷指示器 6—液压活塞 7—输气量调节杆图3-23是日本日立制作所MYCOM中V系列机器的一种手动内容积比调节机构。
