铝合金成分和压铸标准
压铸铝合金的化学成分和力学性能表
AlSil2
11.0-13.5
<0.10
<0.05
<1.0
DIN1725
AI-Si-Mg系
中国
YL104
8.0-10.5
<0.30
0.17-0.30
<1.0
余量
GB/T15115-94
日本
ADC3
9.0-10.0
<0.60
0.40-0.60
<1.3
JISH5302-82
美国
360
9.0-10.0
<0.60
0.40-0.60
<2.0
ASTMB85-82
俄罗斯
AJl4
8.0-10.5
<0.10
0.17-0.30
<1.0
TOCT2685-82
德国
AlSil0Mg
9.0-11.0
<0.10
0.20-0.50
<1.0
DIN1725
AI-Si-Cu系
中国
YL112
7.5-9.5
3.0-4.0
<0.30
0.05以下
0.1以下
0.2以下
余量
ADC3
0.6以下
9.0-10.0
0.4-0.6
0.5以下
1.3以下
0.3以下
0.5以下
0.1以下
余量
ADC5
0.2以下
0.3以下
4.0-8.5
0.1以下
1.8以下
0.3以下
0.1以下
0.1以下
余量
ADC6
0.1以下
1.0以下
2.5-4.0
铝压铸件的检测标准以及铸造相关标准

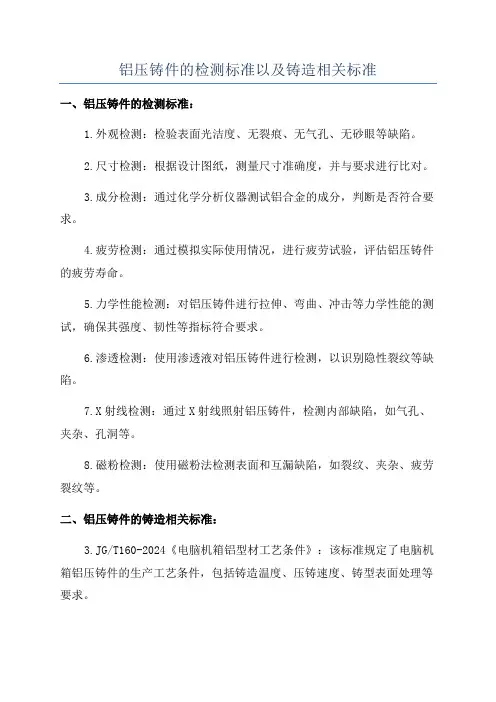

铝压铸件的检测标准以及铸造相关标准
一、铝压铸件的检测标准：
1.外观检测：检验表面光洁度、无裂痕、无气孔、无砂眼等缺陷。
2.尺寸检测：根据设计图纸，测量尺寸准确度，并与要求进行比对。
3.成分检测：通过化学分析仪器测试铝合金的成分，判断是否符合要求。
4.疲劳检测：通过模拟实际使用情况，进行疲劳试验，评估铝压铸件的疲劳寿命。
5.力学性能检测：对铝压铸件进行拉伸、弯曲、冲击等力学性能的测试，确保其强度、韧性等指标符合要求。
6.渗透检测：使用渗透液对铝压铸件进行检测，以识别隐性裂纹等缺陷。
7.X射线检测：通过X射线照射铝压铸件，检测内部缺陷，如气孔、夹杂、孔洞等。
8.磁粉检测：使用磁粉法检测表面和互漏缺陷，如裂纹、夹杂、疲劳裂纹等。
二、铝压铸件的铸造相关标准：
3.JG/T160-2024《电脑机箱铝型材工艺条件》：该标准规定了电脑机箱铝压铸件的生产工艺条件，包括铸造温度、压铸速度、铸型表面处理等要求。
4.JG/T161-2024《汽车发动机壳体铝压铸件工艺条件》：该标准针对汽车发动机壳体的铝压铸件，规定了铸造工艺条件，包括金属温度、注射速度、工艺参数等。
铝合金压铸技术要求(DOC)
页号：1/81、范围本标准规定了铝合金压铸件的技术要求、试验方法、检验规则、交货条件等。
本标准适用于汽车发电机铝合金端盖压铸件。
2、引用标准GB6414铸件尺寸公差GB6987.1-GB6987.16铝及铝合金化学分析方法GB288-87金属拉力试验法GB/T13822-92 压铸有色合金试样GB6060.5 表面粗造度比较样块抛(喷)丸、喷吵加工表面3、技术要求3.1 压铸铝合金的牌号压铸铝合金采用UNS－A03800（美国A380.0，日本ADC10）可选用材料UNS－A03830 （美国383.0，日本ADC12）化学成份见表1表1页号：2/8供应商可选择上述四种牌号的任何一种，如在生产过程中更换其它牌号，需重新进行样件鉴定。
3.1.1回炉料使用规定3.1.1.1回炉料分类一级回炉料：浇道、化学成份合格的废铸件，后加工次品等不含水分和油污。
二级回炉料：集渣包、坩埚底部剩料、退货废品、存放时间长（超过10天）的一级回炉料。
三级回炉料：飞边、溅屑、细小的碎料、带有油污的渣料、因化学成份报废的铸件、从铝渣中捡出的铝粒。
3.1.1.2回炉料使用比例使用单一某级回炉料：一级回炉料最大使用量50%，二级回炉料最大使用量40%。
一级、二级回炉料混合使用：回炉料总量不超过40%，其中二级回炉料最大使用量20%。
三级回炉料：不能直接使用，必须经过重熔、精炼且化学成份分析合格后才能使用，其最大使用量10%，仅与铝锭混合使用。
页号：3/83.1.1.3加料循序小颗粒回炉料大块回炉料铝锭，如此循环。
3.2 力学性能采用单铸拉力试样检验,其力学性能应满足抗拉强度≥240Mpa,伸长率≥1%，HB85（5/250/30）。
试样尺寸及形状应符合GB/T 13822-92《压铸有色合金试样》的规定。
3.3 压铸件尺寸压铸件的几何形状和尺寸应符合铸件图的规定。
3.4 待加工表面用符号“”标明，尖头指向被加工面。
例：0.5 表示该表面留有加工余量0.5mm3.5 表面质量3.5.1 铸件清理后的表面质量铸件的浇口、飞边、溢流口、隔皮等应清理干净，但允许留有清理痕迹。
各国压铸铝合金的化学成份及要求
ENAC-
51200
国内外主要压铸 AI 合金化学成分表
合金 系列
国别 合金牌号
Si
WB/%
Cu
Mg
中国 YL102
日本
AI-Si 系
美国
俄罗斯
ADC1 413 AJ12
德国 AlSil2
中国 YL104
日本 ADC3
系 美国 360
俄罗斯 AJl4
德国 AlSil0Mg
中国 YL112 YL113
仪德科仪 耗材部
谭经理 全国统一热线：400-099-6508
找最合适的压铸铝合金光谱标样只要你提供要求，我们就全心全意为您提供优质服务！
因为我们专注光谱标样十年，成就上千家用户单位的信赖；
专业提供全球优质知名厂家标准样品：
专业提供全球优质标准样品：、英国 BAS、美国 BS、法国 CITF、德国 BAM、、美国 IARM、等！适用于：，热电 ARL 直读光谱仪，德国 OBLF 直读光谱仪，德国布鲁克直读 光谱仪，岛津直读光谱仪，牛津直读光谱仪等各大品牌直读光谱分析仪！
日本 ADC10
系 美国
380
200 130 1 70
Fe Al
标准规范
GB/T15115-94
余量
GB/T15115-94 余量
GB/T15115-94 余量
俄罗斯 AJl6
德国 AlSi8Cu3
中国 YL302
GB/T15115-94
系 日本 ADC5
<
<
美国 518
<
<
余量
德国 AlMg9
<
<
ADC12Z
以下 以下 以下 以下 以下 以下
铝合金成分和压铸标准
国内外主要压铸AI合金化学成分表铝合金压铸标准---美国标准三.美国标准ASTM B85-96美国压铸铝合金化学成分表铝合金压铸标准---欧盟标准四．欧盟标准EN1706：1998欧盟压铸铝合金化学成分和力学性能表铝合金压铸标准---日本标准二.日本工业标准JIS H5302:2000日本压铸铝合金化学成分表铝合金压铸标准---中国标准一.中华人民共和国国家铝合金压铸标准压铸铝合金的化学成分和力学性能表. 铝合金压铸件GB/T 15114-941.主题内容与适用范围本标准规定了铝合金压铸件的技术要求,质量保证,试验方法及检验规则和交货条件等.本标准适用于铝合金压铸件.2.引用标准GB1182 形状和位置公差代号及其标准GB2828 逐批检查计数抽样程序及抽样表(适用于连续的检查)GB2829 周期检查计数抽样程序及抽样表(适用于生产过程稳定性的检查)GB6060.1 表面粗糙度比较样块铸造表面GB6060.4 表面粗糙度比较样块抛光加工表面GB6060.5 表面粗糙度比较样块抛(喷)丸,喷砂加工表面GB6414 铸件尺寸公差GB/T11350 铸件机械加工余量GB/T15115 压铸铝合金3.技术要求3.1化学成分合金的化学成分应符合GB/T15115的规定.3.2力学性能3.2.1当采用压铸试样检验时,其力学性能应符合GB/T15115的规定3.2.2当采用压铸件本体试验时,其指定部位切取度样的力学性能不得低于单铸试样的75%,若有特殊要求,可由供需双方商定.3.3压铸件尺寸3.3.1压铸件的几何形状和尺寸应符合铸件图样的规定3.3.2压铸件尺寸公差应按GB6414的规定执行,有特殊规定和要求时,须在图样上注明.3.3.3压铸件有形位公差要求时,其标注方法按GB1182的规定.3.3.4压铸件的尺寸公差不包括铸造斜度,其不加工表面:包容面以小端为基准,有特殊规定和要求时,须在图样上注明.3.4压铸件需要机械加工时,其加工余量按GB/T11350的规定执行.若有特殊规定和要求时,其加工作量须在图样上注明.3.5表面质量3.5.1铸件表面粗糙度应符合GB6060.1的规定3.5.2铸件不允许有裂纹,欠铸,疏松,气泡和任何穿透性缺陷.3.5.3铸件不允许有擦伤,凹陷,缺肉和网状毛刺等腰三角形缺陷,但其缺陷的程度和数量应该与供需双方同意的标准相一致.3.5.4铸件的浇口,飞边,溢流口,隔皮,顶杆痕迹等腰三角形应清理干净,但允许留有痕迹.3.5.5若图样无特别规定,有关压铸工艺部分的设置,如顶杆位置,分型线的位置,浇口和溢流口的位置等由生产厂自行规定;否则图样上应注明或由供需双方商定.3.5.6压铸件需要特殊加工的表面,如抛光,喷丸,镀铬,涂覆,阳极氧化,化学氧化等须在图样上注明或由供需双方商定.3.6内部质量3.6.1压铸件若能满足其使用要求,则压铸件本质缺陷不作为报废的依据.3.6.2对压铸件的气压密封性,液压密封性,热处理,高温涂覆,内部缺陷(气孔,疏孔,冷隔,夹杂)及本标准未列项目有要求时,可由供需双方商定.3.6.3在不影响压铸件使用的条件下,当征得需方同意,供方可以对压铸件进行浸渗和修补(如焊补,变形校整等)处理.4质量保证4.1当供需双方合同或协议中有规定时,供方对合同中规定的所有试验或检验负责.合同或协议中无规定时,经需方同意,供方可以用自已适宜的手段执行本标准所规定的试验和要求,需方有权对标准中的任何试验和检验项目进行检验,其质量保证标准应根据供需双方之间的协议而定.4.2根据压铸生产特点,规定一个检验批量是指每台压铸设备在正常操作情况下一个班次的生产量,设备,化学成分,铸型和操作连续性的任何重大变化都应被认为是新是一个批量开始.供方对每批压铸件都要随机或统计地抽样检验,确定是否符合全部技术要求和合同或铸件图样的规定要求,检验结果应予以记录.5试验方法及检验规则5.1化学成分5.1.1合金化学成分的检验方法,检验规则和复检应符合GB/T15115的规定.5.1.2化学成分的试样也可取自压铸件,但必须符合GB/T15115的规定5.2力学性能5.2.1力学性能的检验方法,检验频率和检验规则就符合GB/T15115的规定.5.2.2采用压铸件本体为试样时,切取部位尺寸,测试形式由供需双方商定.5.3压铸件几何尺寸的检验可按检验批量抽验或按GB2828,GB2829的规定进行,抽检结果必须符合标准3.3的规定.5.4压铸件表面质量就逐检查,检查结果应符合本标准3.5的规定.5.5压铸件表面粗糙度按GB6060.1的规定执行.5.6压铸件需抛光加工的表面按GB6060.4的规定执行,5.7压铸件需喷丸,喷砂加工的表面按GB6060.5的规定执行.5.8压铸件内部质量的试验方法检验规则由供需双方商定,可以包括:X射线照片,无损探伤,耐压试验,金相图片和压铸件剖面等,其检难结果应符合3.6的规定.5.9经浸渗和修补处理后的压铸件应做相应的质量检验.6压铸件的交付,包装,运输与储存6.1当在合同或协议中有要求时,供方应提供需方一份检验证明,用来说明每批压铸件的取样,试验和检验符合标准的规定.6.2合格压铸件交付时,必须有附有检验合格证,其上应写明下列内容:产品名称,产品号,合金牌号,数量,交付状态,制造厂名,检验合格印记和交付时间.有特殊检验项目者,应在检验员合格证上注明检验的条件和结果.6.3压铸件的包装,运输与储存,由供需双方商定.。
铝合金压铸技术要求
1、范围本标准规定了铝合金压铸件的技术要求、试验方法、检验规那么、交货条件等。
本标准适用于汽车发电机铝合金端盖压铸件。
2、引用标准GB6414铸件尺寸公差铝及铝合金化学分析方法GB288-87金属拉力试验法GB/T13822-92 压铸有色合金试样GB6060.5 外表粗造度比拟样块抛(喷)丸、喷吵加工外表3、技术要求3.1 压铸铝合金的牌号压铸铝合金采用UNS－A03800〔美国，日本ADC10〕可选用材料UNS－A03830 〔美国，日本ADC12〕化学成份见表1表1供给商可选择上述四种牌号的任何一种，如在生产过程中更换其它牌号，需重新进展样件鉴定。
一级回炉料：浇道、化学成份合格的废铸件，后加工次品等不含水分和油污。
二级回炉料：集渣包、坩埚底部剩料、退货废品、存放时间长〔超过10天〕的一级回炉料。
三级回炉料：飞边、溅屑、细小的碎料、带有油污的渣料、因化学成份报废的铸件、从铝渣中捡出的铝粒。
使用单一某级回炉料：一级回炉料最大使用量50%，二级回炉料最大使用量40%。
一级、二级回炉料混合使用：回炉料总量不超过40%，其中二级回炉料最大使用量20%。
三级回炉料：不能直接使用，必须经过重熔、精炼且化学成份分析合格后才能使用，其最大使用量10%，仅与铝锭混合使用。
小颗粒回炉料大块回炉料铝锭，如此循环。
3.2 力学性能采用单铸拉力试样检验,其力学性能应满足抗拉强度≥240Mpa,伸长率≥1%，HB85〔5/250/30〕。
试样尺寸及形状应符合GB/T 13822-92?压铸有色合金试样?的规定。
3.3 压铸件尺寸压铸件的几何形状和尺寸应符合铸件图的规定。
3.4 待加工外表用符号“〞标明，尖头指向被加工面。
例：0.5 表示该外表留有加工余量3.5 外表质量3.5.1 铸件清理后的外表质量铸件的浇口、飞边、溢流口、隔皮等应清理干净，但允许留有清理痕迹。
在不影响使用的情况下，因去除浇口、溢流口时所形成的缺肉或高出均不得超过壁厚的四分之一，并且不得超过1.5 mm。
铝合金压铸的化学成分和力学性能指标
铝合金压铸的化学成分和力学性能指标
1. 引言
铝合金压铸是一种常见的金属成形工艺，用于制造复杂形状和
精密尺寸的零件。
在了解铝合金压铸的化学成分和力学性能指标之前，首先需要了解铝合金的基本特点。
2. 铝合金的化学成分
铝合金主要由铝和其他合金元素组成。
常见的合金元素包括铜、锌、镁和硅等。
这些合金元素的含量和比例会影响铝合金的性能和
特性。
根据不同的合金配方和用途要求，铝合金的化学成分可以有
所变化。
3. 铝合金的力学性能指标
铝合金的力学性能指标包括强度、硬度、延伸性和韧性等。
以
下是一些常见的指标：
- 强度：铝合金的强度通常用屈服强度和抗拉强度等指标来衡量。
铝合金通常具有较高的强度，能够承受一定的载荷和应力。
- 硬度：硬度是衡量金属材料抵抗外界力量侵蚀和划伤能力的指标。
铝合金通常具有中等至高硬度，具有一定的耐磨性。
- 延伸性：铝合金的延伸性指材料在受力下能够发生塑性变形的能力。
较高的延伸性意味着铝合金具有较好的成形性能。
- 韧性：韧性是衡量材料在受力过程中能够吸收能量并发生局部塑性变形的能力。
铝合金通常具有良好的韧性，能够在受力时具有较好的抗冲击性。
4. 结论
铝合金压铸的化学成分和力学性能指标是设计和制造铝合金压铸零件时需要考虑的重要因素。
通过合理的合金配方和工艺控制，可以获得具有理想化学成分和优良力学性能的铝合金压铸产品。
请注意：以上内容仅为参考，具体的化学成分和力学性能指标会根据铝合金的具体合金配方和生产要求有所变化。
压铸国家标准对照
4.2根据压铸 生产特点,规 定一个检验 批量是指每 台压铸设备 在正常操作 情况下一个 班次的生产 量,设备,化 学成分,铸型 和操作连续 性的任何重 大变化都应 被认为是新 是一个批量 开始.
供方对每批 压铸件都要 随机或统计 地抽样检验, 确定是否符 合全部技术 要求和合同 或铸件图样 的规定要求, 检验结果应 予以记录.
附录B
表B 锌合金压铸件表面质量分级
序号
缺陷名称 检验范围 表面质量级别
1极
2极
1 花纹麻面有 色斑点
2 流痕
三者面积不 超过总面积 的百分数% 深度，mm
5 0.05
3极 25
0.07
说明 40 0.15
3 冷隔
≤ 面积不大于 总面积百分 数，% 深度，mm 不允许
≤
5
15
30
1/5壁厚
1/4壁厚
≤6 2°30´
＞6-8 2°
＞8-10 1°45´
＞10-15 1°30´
＞15-20 1°15´
＞20-30 1°
＞30-36 0°45´
A2 锌合金压铸件的铸孔直径与最大深度的关系及其铸造斜度的规定见表A2
表A2 孔的直径 ≤3
＞3-4
＞4-5பைடு நூலகம்
＞5-6
＞6-8
＞8-10
＞10-12 ＞12-16
4质量保证
4.1当供需双 方合同或协 议中有规定 时,供方对合 同中规定的 所有试验或 检验负责.合 同或协议中 无规定时,经 需方同意,供 方可以用自 已适宜的手 段执行本标 准所规定的 试验和要求, 需方有权对 标准中的任 何试验和检 验项目进行 检验,其质量 保证标准应 根据供需双 方之间的协 议而定.
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
国内外主要压铸AI合金化学成分表
铝合金压铸标准---美国标准三.美国标准ASTM B85-96
美国压铸铝合金化学成分表
铝合金压铸标准---欧盟标准四．欧盟标准EN1706：1998
欧盟压铸铝合金化学成分和力学性能表
铝合金压铸标准---日本标准
二.日本工业标准JIS H5302:2000日本压铸铝合金化学成分表
铝合金压铸标准---中国标准一.中华人民共和国国家铝合金压铸标准
压铸铝合金的化学成分和力学性能表
. 铝合金压铸件GB/T 15114-94
1.主题内容与适用范围
本标准规定了铝合金压铸件的技术要求,质量保证,试验方法及检验规则和交货条件等.
本标准适用于铝合金压铸件.
2.引用标准
GB1182 形状和位置公差代号及其标准
GB2828 逐批检查计数抽样程序及抽样表(适用于连续的检查)
GB2829 周期检查计数抽样程序及抽样表(适用于生产过程稳定性的检查)
GB6060.1 表面粗糙度比较样块铸造表面
GB6060.4 表面粗糙度比较样块抛光加工表面
GB6060.5 表面粗糙度比较样块抛(喷)丸,喷砂加工表面
GB6414 铸件尺寸公差
GB/T11350 铸件机械加工余量
GB/T15115 压铸铝合金
3.技术要求
3.1化学成分
合金的化学成分应符合GB/T15115的规定.
3.2力学性能
3.2.1当采用压铸试样检验时,其力学性能应符合GB/T15115的规定
3.2.2当采用压铸件本体试验时,其指定部位切取度样的力学性能不得低于单铸试样的75%,若有特殊要求,可由供需双方商定.
3.3压铸件尺寸
3.3.1压铸件的几何形状和尺寸应符合铸件图样的规定
3.3.2压铸件尺寸公差应按GB6414的规定执行,有特殊规定和要求时,须在图样上注明.
3.3.3压铸件有形位公差要求时,其标注方法按GB1182的规定.
3.3.4压铸件的尺寸公差不包括铸造斜度,其不加工表面:包容面以小端为基准,有特殊规定和要求时,须在图样上注明.
3.4压铸件需要机械加工时,其加工余量按GB/T11350的规定执行.若有特殊规定和要求时,其加工作量须在图样上注明.
3.5表面质量
3.5.1铸件表面粗糙度应符合GB6060.1的规定
3.5.2铸件不允许有裂纹,欠铸,疏松,气泡和任何穿透性缺陷.
3.5.3铸件不允许有擦伤,凹陷,缺肉和网状毛刺等腰三角形缺陷,但其缺陷的程度和数量应该与供需双方同意的标准相一致.
3.5.4铸件的浇口,飞边,溢流口,隔皮,顶杆痕迹等腰三角形应清理干净,但允许留有痕迹.
3.5.5若图样无特别规定,有关压铸工艺部分的设置,如顶杆位置,分型线的位置,浇口和溢流口的位置等由生产厂自行规定;否则图样上应注明或由供需双方商定.
3.5.6压铸件需要特殊加工的表面,如抛光,喷丸,镀铬,涂覆,阳极氧化,化学氧化等须在图样上注明或由供需双方商定.
3.6内部质量
3.6.1压铸件若能满足其使用要求,则压铸件本质缺陷不作为报废的依据.
3.6.2对压铸件的气压密封性,液压密封性,热处理,高温涂覆,内部缺陷(气孔,疏孔,冷隔,夹杂)及本标准未列项目有要求时,可由供需双方商定.
3.6.3在不影响压铸件使用的条件下,当征得需方同意,供方可以对压铸件进行浸渗和修补(如焊补,变形校整等)处理.
4质量保证
4.1当供需双方合同或协议中有规定时,供方对合同中规定的所有试验或检验负责.合同或协议中无规定时,经需方同意,供方可以用自已适宜的手段执行本标准所规定的试验和要求,需方有权对标准中的任何试验和检验项目进行检验,其质量保证标准应根据供需双方之间的协议而定.
4.2根据压铸生产特点,规定一个检验批量是指每台压铸设备在正常操作情况下一个班次的生产量,设备,化学成分,铸型和操作连续性的任何重大变化都应被认为是新是一个批量开始.
供方对每批压铸件都要随机或统计地抽样检验,确定是否符合全部技术要求和合同或铸件图样的规定要求,检验结果应予以记录.
5试验方法及检验规则
5.1化学成分
5.1.1合金化学成分的检验方法,检验规则和复检应符合GB/T15115的规定.
5.1.2化学成分的试样也可取自压铸件,但必须符合GB/T15115的规定
5.2力学性能
5.2.1力学性能的检验方法,检验频率和检验规则就符合GB/T15115的规定.
5.2.2采用压铸件本体为试样时,切取部位尺寸,测试形式由供需双方商定.
5.3压铸件几何尺寸的检验可按检验批量抽验或按GB2828,GB2829的规定进行,抽检结果必须符合标准3.3的规定.
5.4压铸件表面质量就逐检查,检查结果应符合本标准3.5的规定.
5.5压铸件表面粗糙度按GB6060.1的规定执行.
5.6压铸件需抛光加工的表面按GB6060.4的规定执行,
5.7压铸件需喷丸,喷砂加工的表面按GB6060.5的规定执行.
5.8压铸件内部质量的试验方法检验规则由供需双方商定,可以包括:X射线照片,无损探伤,耐压试验,金相图片和压铸件剖面等,其检难结果应符合3.6的规定.
5.9经浸渗和修补处理后的压铸件应做相应的质量检验.
6压铸件的交付,包装,运输与储存
6.1当在合同或协议中有要求时,供方应提供需方一份检验证明,用来说明每批压铸件的取样,试验和检验符合标准的规定.
6.2合格压铸件交付时,必须有附有检验合格证,其上应写明下列内容:产品名称,产品号,合金牌号,数量,交付状态,制造厂名,检验合格印记和交付时间.有特殊检验项目者,应在检验员合格证上注明检验的条件和结果.
6.3压铸件的包装,运输与储存,由供需双方商定.。
