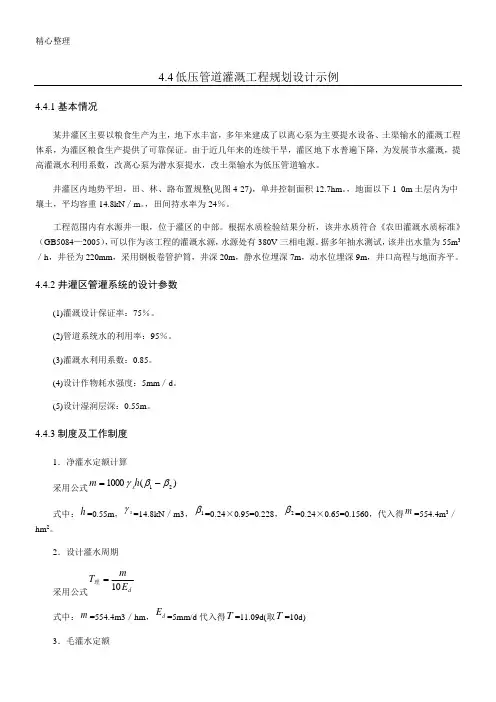

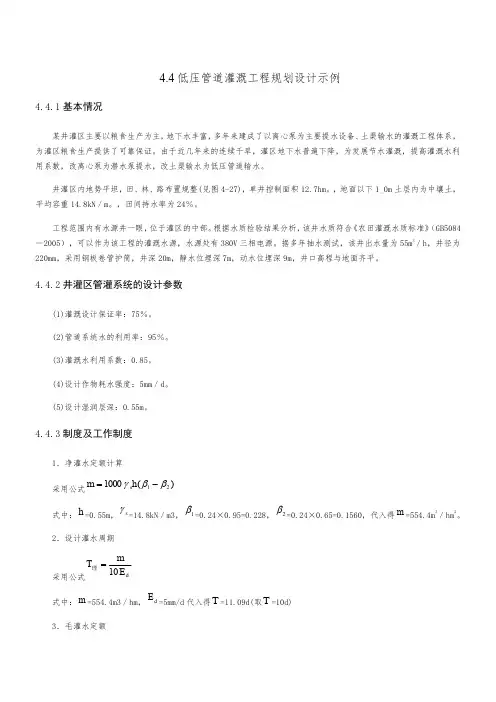

4.4低压管道灌溉工程规划设计示例4.4.1基本情况某井灌区主要以粮食生产为主，地下水丰富，多年来建成了以离心泵为主要提水设备、土渠输水的灌溉工程体系，为灌区粮食生产提供了可靠保证。
由于近几年来的连续干旱，灌区地下水普遍下降，为发展节水灌溉，提高灌溉水利用系数，改离心泵为潜水泵提水，改土渠输水为低压管道输水。
平均容重（GB5084—2005h ，井径为220mm 4.4.2(1)(2)(3)(4)(5)4.4.31式中：=0.55m ，s =14.8kN ／m3，1=0.24×0.95=0.228，2=0.24×0.65=0.1560，代入得=554.4m 3／hm 2。
2．设计灌水周期采用公式dE m T 10=理式中：m =554.4m3／hm ，dE =5mm/d 代入得T =11.09d(取T =10d)3．毛灌水定额2.65285.04.554===ηmm m 3/hm 24．灌水次数与灌溉定额根据灌区内多年灌水经验，小麦灌水4次，玉米灌水1次，则全年需灌水5次，灌溉定额为1911m 3／hm 2。
4.4.4设计流量及管径确定1．系统设计流量0Q 2=D 3（1（2式中：m =554.4m 3／hm 2，A =0.5hm 2,85.0=η,50=Q m 3/h 则5.65085.05.04.554=⨯⨯==Q mA t ηh4．支管流量因各出水口采用轮灌工作方式，单个出水口轮流灌水，故各支管流量及管径与干管相同。
4.4.5管网系统布置1．布置原则(1)管理设施、井、路、管道统一规划，合理布局，全面配套，统一管理，尽快发挥工程效益。
(2)依据地形、地块、道路等情况布置管道系统，要求线路最短，控制面积最大，便于机耕，管理方便。
(3)管道尽可能双向分水，节省管材，沿路边及地块等高线布置。
(4)为方便浇地、节水，长畦要改短。
(5)按照村队地片，分区管理，并能独立使用的原则。

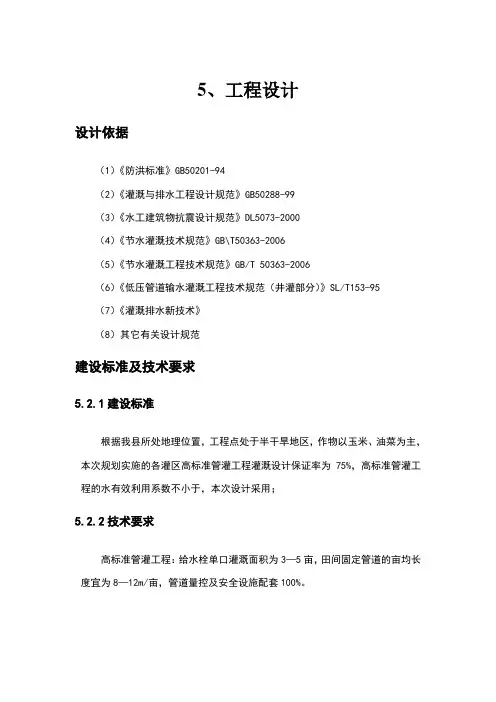

低压管灌典型设计

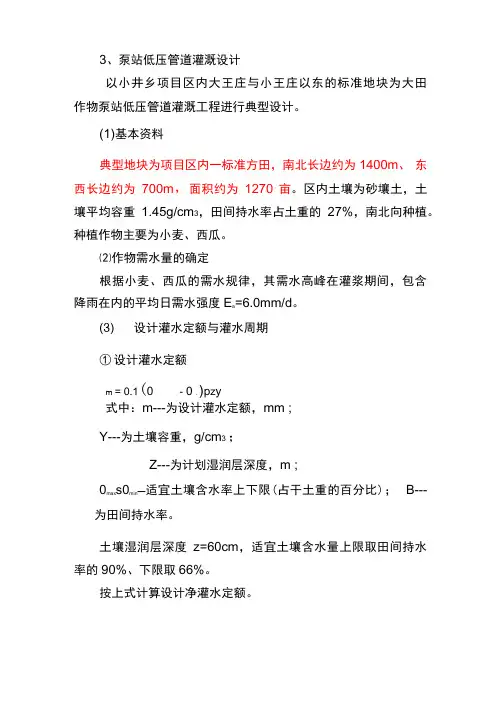

3、泵站低压管道灌溉设计以小井乡项目区内大王庄与小王庄以东的标准地块为大田作物泵站低压管道灌溉工程进行典型设计。
(1)基本资料典型地块为项目区内一标准方田，南北长边约为1400m、东西长边约为700m，面积约为1270亩。
区内土壤为砂壤土，土壤平均容重1.45g/cm3，田间持水率占土重的27%，南北向种植。
种植作物主要为小麦、西瓜。
⑵作物需水量的确定根据小麦、西瓜的需水规律，其需水高峰在灌浆期间，包含降雨在内的平均日需水强度E a=6.0mm/d。
(3)设计灌水定额与灌水周期①设计灌水定额(0 - 0 . )p z ym = 0.1式中：m---为设计灌水定额，mm ;Y---为土壤容重，g/cm3 ；Z---为计划湿润层深度，m ;0max s0min—适宜土壤含水率上下限(占干土重的百分比)；B---为田间持水率。
土壤湿润层深度z=60cm，适宜土壤含水量上限取田间持水率的90%、下限取66%。
按上式计算设计净灌水定额。
经计算m =0.1x1.45x0.6x27x(90-66) = 56.38mm,即37.6m3/亩。
②灌水周期：T=(m/E a) = 56.38-6=9.4天，取10 天。
式中：T---为设计灌水周期，单位d ；其余符号意义同前。
(4)工程总体布置依据地形、地块、道路等情况布置管道系统，使管线最短，控制面积最大，便于机耕，管理方便。
并尽可能双向分水，方便浇地、节水，长畦改短。
在典型地块内，泵站位于大王庄与小王庄东南的裴子岩河边，管道采用PVC材料，总管、干管、分干管、支管和移动软管相结合。
从泵站沿南北方向布置总管一条，长40m；在总管上利用1条长为1332m的干管南北布置；再垂直于这条干管布置10 条分干管，分别为590m的1条、500m的9条；在这10条分干管上各布置支管，每条支管长约37m。
给水栓沿支管布置，间距不大于100m，共布置122个给水栓。
给水栓双向分水控制灌溉，给水栓上连接移动式输水软管，软管连接采用快速接头，每个给水栓的控制面积为10.41亩。
低压管道输水灌溉工程技术规范水头损失

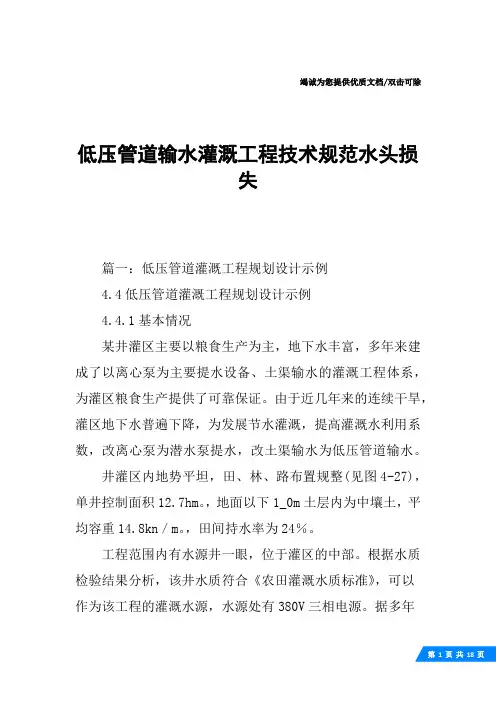

竭诚为您提供优质文档/双击可除低压管道输水灌溉工程技术规范水头损失篇一：低压管道灌溉工程规划设计示例4.4低压管道灌溉工程规划设计示例4.4.1基本情况某井灌区主要以粮食生产为主，地下水丰富，多年来建成了以离心泵为主要提水设备、土渠输水的灌溉工程体系，为灌区粮食生产提供了可靠保证。
