智能机器人小车
团队介绍
项目背景
机械结构
驱动结构
控制系统及原理
创新点
总结
主讲：黄煌（机电1003班）
团队介绍
长沙理工大学嵌入式人才培养基地 （金 、云） 长沙富凌特电子科技有限公司 （长沙理工大学创业园）
项目背景
机 器 人 之 梦
草图设计
底盘草图
三维建模
截面图（轴系结构）
创新点
使用三维设计
使用数控加工
使用语音控制 具有扩展功能
总结
实践创新 注重细节 注重交流 团队合作
视频演示
视频地址
/v_show/id_XNTYwMDE2 MTQw.html
谢谢
大功率H桥驱动
正反转控制：
电机正转 IN1 = 1; IN2 = 0; 电机反转 IN1 = 0; IN2 = 1; 电机制动 IN1 = 0; IN2 = 0;
H桥驱动原理
非特定人语音识别(ASR)技术
ASR 技术是基于关键词语列表识别的技 术。 把用户说出的语音内容，通过频谱转换 为语音特征，和关键词语列表进行一一 匹配，匹配最优的识别结果。 只需要用户设置相关的寄存器即可。 特点：能识别任何人所说的标准普通话
语音识别列表
#define STR_00 “qian jin“ //前进 #define STR_01 “hou tui“ //后退 #define STR_02 “zuo zhuan“ //左转 #define STR_03 “you zhuan“ //右转 #define STR_04 “zuo diao tou“ //左掉头 #define STR_05 “you diao tou“ //右掉头 。。。。。
标准件选购
6004深沟球轴承
6寸充气轮
脚轮（万向轮）
同步带轮(XL20)
同步带
非标准件加工
材料：6061硬质铝合金
加工工艺： 数控铣 线切割 车削、铣削 表面处理工艺： 电镀 喷砂
机械结构
驱动结构——直流减速电机
电机输入转速 2000 RPM 减速箱减速后100 转 扭力 4.2N.M 电压 12V 功率 30W

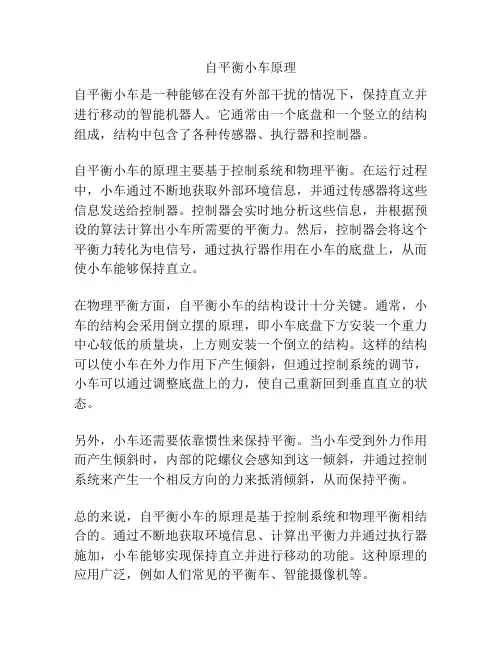

自平衡小车原理
自平衡小车原理
自平衡小车是一种能够在没有外部干扰的情况下，保持直立并进行移动的智能机器人。
它通常由一个底盘和一个竖立的结构组成，结构中包含了各种传感器、执行器和控制器。
自平衡小车的原理主要基于控制系统和物理平衡。
在运行过程中，小车通过不断地获取外部环境信息，并通过传感器将这些信息发送给控制器。
控制器会实时地分析这些信息，并根据预设的算法计算出小车所需要的平衡力。
然后，控制器会将这个平衡力转化为电信号，通过执行器作用在小车的底盘上，从而使小车能够保持直立。
在物理平衡方面，自平衡小车的结构设计十分关键。
通常，小车的结构会采用倒立摆的原理，即小车底盘下方安装一个重力中心较低的质量块，上方则安装一个倒立的结构。
这样的结构可以使小车在外力作用下产生倾斜，但通过控制系统的调节，小车可以通过调整底盘上的力，使自己重新回到垂直直立的状态。
另外，小车还需要依靠惯性来保持平衡。
当小车受到外力作用而产生倾斜时，内部的陀螺仪会感知到这一倾斜，并通过控制系统来产生一个相反方向的力来抵消倾斜，从而保持平衡。
总的来说，自平衡小车的原理是基于控制系统和物理平衡相结合的。
通过不断地获取环境信息、计算出平衡力并通过执行器施加，小车能够实现保持直立并进行移动的功能。
这种原理的应用广泛，例如人们常见的平衡车、智能摄像机等。
基于WIFI的视频监控智能小车机器人
基于WIFI的视频监控智能小车机器人随着科技的不断发展，智能机器人技术也越来越成熟，应用领域也越来越广泛。
其中，基于WIFI的视频监控智能小车机器人可谓是近年来的一项重要技术创新，它将无线网络技术和机器人控制技术巧妙地结合起来，可以实现对各种环境的实时监控和控制。
下面我们就来介绍一下这项创新技术。
首先，这种小车机器人采用无线网络WIFI技术，可以无限距离操控。
用户可以通过连接WIFI来控制小车机器人的行进方向，以及控制摄像头的运动，实现对被监控区域的实时监控。
同时，这种小车机器人还可以实现图像传输和语音对讲，可以让用户通过手机、电脑等设备掌握被监控区域的实时情况，保护物品和人员安全。
其次，这种小车机器人装有视频监控硬件，可以实时拍摄视频和图片，将监控信息及时传输给用户，并可以存储在云端，方便后期查看。
同时，这种视频监控硬件还具有夜视功能，可以帮助用户在光线较暗的情境下依然清晰地监控。
另外，小车机器人配备智能运动控制系统，可以实现远程控制，对不同路面和环境可以做出适应性运动，行进速度和转弯方向也可以根据实际情况随时变化。
而且，小车机器人内置自动避障系统，当检测到前方有障碍物时，会自动停下或绕过障碍物，保证了机器人运行的安全性。
最后，这种小车机器人还具有一定的可扩展性。
用户可以根据自身需求，安装不同种类的设备组件，比如温度传感器、湿度传感器、声音传感器等，实现对不同数据的监控，并可以通过云端平台来处理数据，实现数据的查询和统计，方便用户进行管理和分析。
综上所述，基于WIFI的视频监控智能小车机器人是一种新兴的科技产品，它可以帮助用户实现对被监控区域的实时监控，实现了无限控制距离和自动避障等功能，同时具有可扩展性。
因此，在安防、环保、园林等领域具有广泛的应用前景，也为未来的机器人发展指明了一条新的路线。
机器人智能小车制作与编程
机器人智能小车制作与编程
一、智能小车的制作
1、准备材料：电机、智能小车及其相关的板、轮子、电池、杜邦线、螺丝刀、钳子、电钻、活动榫头、把手以及其他相关材料。
2、连接电机与电池：将电机与电池连接起来，用杜邦线将正极引脚
连接到电机的正极，负极引脚连接到电机的负极，确保电池与电机之间的
稳定连接和电路的正确性。
3、安装电机：将电机安装在智能小车的底盘上，使用螺丝刀将电机
固定在底盘上，确保电机的稳定性和牢固性。
4、连接轮子：将轮子连接到电机上，将活动榫头连接到轮子上，再
将把手连接到活动榫头上，以保证轮子与电机之间的稳定连接。
5、安装智能小车板：将智能小车板安装在轮子上，使用螺丝刀将其
固定在轮子上，以保证智能小车板的稳定性和牢固性。
二、智能小车的编程
2、配置参数：将智能小车的电机、电池、摄像头等硬件连接到计算
机上，打开Arduino IDE软件，根据硬件的设置进行参数配置，确保硬件
参数的正确性。
3、编写代码：根据智能小车的功能，利用Arduino IDE进行软件编写，编写完成后，将代码上传到智能小车板上。
智能小车原理
智能小车原理
智能小车是一种具有自主导航、避障、智能控制等功能的智能机器人，它可以在不需要人工干预的情况下，根据预设的路径或自主感知周围环境来进行移动和操作。
智能小车的原理涉及到多个领域的知识，包括传感器技术、控制算法、机械结构设计等。
本文将从这些方面逐一介绍智能小车的原理。
首先，智能小车的传感器技术是其实现自主导航和避障的关键。
常见的传感器包括红外线传感器、超声波传感器、摄像头等。
红外线传感器可以用来检测障碍物的距离，超声波传感器可以实现对障碍物的定位，摄像头则可以获取更加精确的环境信息。
这些传感器通过将环境信息转化为电信号，并传输给控制系统，从而使智能小车能够感知周围环境并做出相应的反应。
其次，智能小车的控制算法是实现自主导航和避障的核心。
控制算法需要根据传感器获取的环境信息，结合预设的路径或目标，来实现对小车运动的控制。
常见的控制算法包括PID控制、模糊控制、遗传算法等。
这些算法可以使小车在复杂的环境中做出快速而准确的决策，从而实现自主导航和避障。
最后，智能小车的机械结构设计也对其性能有着重要影响。
机械结构需要保证小车的稳定性、灵活性和承载能力，以适应不同的场景和任务需求。
同时，机械结构设计也需要考虑传感器的布局和安装位置，以确保传感器能够准确地感知周围环境。
综上所述，智能小车的原理涉及传感器技术、控制算法和机械结构设计等多个方面。
通过合理的传感器选择和布局、高效的控制算法设计以及稳定的机械结构，智能小车可以实现自主导航、避障等功能，从而在各种场景中发挥作用。
希望本文的介绍能够帮助读者更好地理解智能小车的原理，为相关领域的研究和应用提供参考。
基于STM32的智能循迹避障小车
基于STM32的智能循迹避障小车智能循迹避障小车是一种基于STM32单片机的智能机器人小车，具有循迹和避障两种功能。
本文将详细介绍智能循迹避障小车的原理、设计和实现。
我们来看一下智能循迹避障小车的原理。
智能循迹避障小车主要由三个部分组成：感应模块、控制模块和驱动模块。
感应模块用于感知周围环境，包括红外线传感器和超声波传感器。
红外线传感器用于循迹，通过检测地面上的黑线和白线来确定小车的运动路径。
超声波传感器用于避障，通过测量与障碍物之间的距离来决定小车的转向。
控制模块用于处理感应模块采集到的数据，并根据预设的算法控制小车的运动方向。
驱动模块将控制模块产生的控制信号转换为电机的驱动信号，实现小车的运动。
接下来，我们来看一下智能循迹避障小车的设计。
我们需要选择合适的硬件平台。
本设计选择了STM32单片机作为控制核心，由于其强大的计算和通信能力，适合用于控制智能机器人。
然后，我们需要设计电路板，包括传感器的连接、电机驱动电路和STM32单片机的引脚连接等。
在选择传感器时，要根据实际需求选择合适的类型和数量。
我们还需要编写相应的程序，包括传感器数据采集、控制算法和驱动程序等。
将硬件和软件进行调试和优化，确保小车能够正常工作。
智能循迹避障小车是一种基于STM32单片机的智能机器人小车，通过红外线传感器进行循迹，通过超声波传感器进行避障。
实现智能循迹避障小车需要选择合适的硬件平台，设计电路板和编写程序。
通过搭建硬件平台、编写程序和进行调试和优化，可以实现智能循迹避障小车的功能。
智能循迹避障小车可以应用于各种领域，如智能物流、智能巡检等，具有广阔的应用前景。

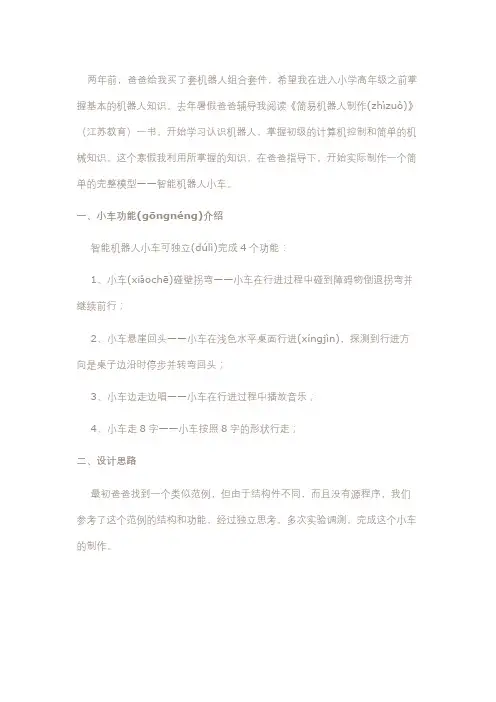

机器人制作教程
