最新管道法兰连接工艺流程
管子法兰焊接工艺流程
管子法兰焊接工艺流程1.准备焊工作区，清理管道和法兰表面的污垢和氧化物。
Prepare the welding area, clean the dirt and oxide on the surface of the pipe and flange.2.将管道和法兰对齐并固定在焊接位置上。
Align the pipe and flange and secure them in the welding position.3.使用角磨机或其他工具对管道和法兰进行坡口处理，以便进行焊接。
Use an angle grinder or other tools to prepare the bevel on the pipe and flange for welding.4.检查焊工具和设备是否完好无损，并进行必要的调试和设定。
Check the welding tools and equipment for any damage and make necessary adjustments and settings.5.对焊接区域进行局部加热，保证焊接时的温度符合要求。
Preheat the welding area locally to ensure the temperature meets the requirements for welding.6.进行预热焊接，使用适当的焊接材料和焊接方法。
Perform preheating welding using appropriate welding materials and methods.7.进行电弧、等离子或其他适当的焊接方法，对管道和法兰进行焊接。
Use arc, plasma, or other appropriate welding methods to weld the pipe and flange.8.焊接过程中，要保持焊接区域干燥，避免水分和杂质的进入。

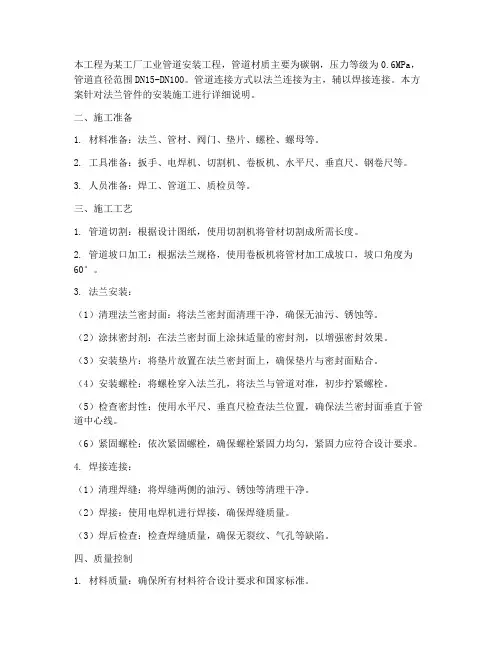

法兰管件安装施工方案
本工程为某工厂工业管道安装工程，管道材质主要为碳钢，压力等级为0.6MPa，管道直径范围DN15-DN100。
管道连接方式以法兰连接为主，辅以焊接连接。
本方案针对法兰管件的安装施工进行详细说明。
二、施工准备1. 材料准备：法兰、管材、阀门、垫片、螺栓、螺母等。
2. 工具准备：扳手、电焊机、切割机、卷板机、水平尺、垂直尺、钢卷尺等。
3. 人员准备：焊工、管道工、质检员等。
三、施工工艺1. 管道切割：根据设计图纸，使用切割机将管材切割成所需长度。
2. 管道坡口加工：根据法兰规格，使用卷板机将管材加工成坡口，坡口角度为60°。
3. 法兰安装：（1）清理法兰密封面：将法兰密封面清理干净，确保无油污、锈蚀等。
（2）涂抹密封剂：在法兰密封面上涂抹适量的密封剂，以增强密封效果。
（3）安装垫片：将垫片放置在法兰密封面上，确保垫片与密封面贴合。
（4）安装螺栓：将螺栓穿入法兰孔，将法兰与管道对准，初步拧紧螺栓。
（5）检查密封性：使用水平尺、垂直尺检查法兰位置，确保法兰密封面垂直于管道中心线。
（6）紧固螺栓：依次紧固螺栓，确保螺栓紧固力均匀，紧固力应符合设计要求。
4. 焊接连接：（1）清理焊缝：将焊缝两侧的油污、锈蚀等清理干净。
（2）焊接：使用电焊机进行焊接，确保焊缝质量。
（3）焊后检查：检查焊缝质量，确保无裂纹、气孔等缺陷。
四、质量控制1. 材料质量：确保所有材料符合设计要求和国家标准。
2. 施工质量：严格按照施工工艺进行操作，确保法兰安装质量和焊接质量。
3. 检查验收：在施工过程中，进行定期检查，确保施工质量符合要求。
五、安全措施1. 施工人员应穿戴好个人防护用品，如安全帽、防护眼镜、手套等。
2. 施工现场应保持整洁，防止发生安全事故。
3. 焊接作业时，应采取防火、防爆措施。
4. 施工过程中，注意用电安全，防止触电事故。
六、环境保护1. 施工过程中，减少扬尘、噪音等污染。
2. 施工结束后，对现场进行清理，恢复原状。
法兰焊接钢管工艺流程
法兰焊接钢管工艺流程钢管焊接的钢管与法兰连接技术，钢管对接焊缝为国家《钢结构工程施工及验收规范》中的一级焊缝，外观检查按一级质量标准: （1）钢管对焊连接对焊法兰是指两个法兰通过对管道或设备上的法兰端面进行加工，然后用螺栓将两个法兰固定在一起的焊接形式。
对焊法兰的主要特点是连接牢固、耐压、密封性好、安装和拆卸方便，适用于低压、中压和高压的管道和设备。
①钢管对接焊缝，相邻两节点之间不得有两个拼接点，且接管最小长度要大于800mm。
②钢管对焊缝的施焊式，应经过考试合格，取得国家机构认可部门颁发的“资格等级合格证"持证上岗。
③钢管对接焊缝为国家《钢结构工程施工及验收规范》中的一级焊缝，外观检查按一级质量标准:超声波检查长度100%，X光拍片长度2%。
法兰盘与钢管连接焊缝，外观检查按一级质量标准，磁粉探伤为长度25%。
④钢管对接焊缝需开坡口，双边V形缝的角度为60o~90o，焊缝高大于或等于0.8t(t为管壁)，如用衬垫焊接，则焊缝根部宽度b=24mm。
衬垫厚度820.5t。
钢管对接拼焊后，其直线度公差均不得超过名义长度的L/1000。
⑤钢管对接拼焊后，其直线度公差均不得超过名义长度的L/1000。
⑥钢管对拼焊时，工作地点温度应在0℃以上，普通碳素钢管壁厚大于或等于50mm，低合金钢管壁厚大于或等于36mm，应进行预热，预热温度和层间温度控制在100~150℃，预热区在焊区两侧各80~100mm。
工作地点温度低于0℃时，应通过试验确定预热温度。
（2）钢管斜向搭接①钢管斜向搭接之相贯线的贴合率应大于或等于85%，不贴合局部缝隙小于或等于4mm。
②钢管相贯线斜角焊缝亦需开坡口，斜坡角度大应大于或等于45o，焊缝高度大于或等于0.6t(t为支管壁厚)。
③钢管相贯线连接焊缝为角焊缝，多层施焊时，应连续焊接，每一焊道表面应及时清理，如发现质量缺陷，应铲除后重焊。
（3）法兰加工与连接①法兰盘受压接触面应进行金加工，为防止焊接变形，法兰盘接触面应进内凹深度为h=(0.10~0.20)t，以提供预变形量。
管道法兰连接操作规程
管道法兰连接操作规程1.引言管道法兰连接是常见的管道连接方式之一，它具有连接牢固、密封可靠、拆装方便等优点，在工业生产中被广泛应用。
为了确保管道法兰连接操作的安全和质量，制定本《管道法兰连接操作规程》。
2.适用范围本规程适用于各类管道法兰连接的操作，包括标准型法兰连接、碟型法兰连接、锁压法兰连接等。
3.操作准备3.1 确认管道材质和规格，包括管道材料、法兰材料、密封材料等。
3.2 准备所需工具和仪器，包括扳手、螺丝刀、卷尺、钢笔等。
3.3 检查法兰连接部件，并确保其完整无损。
3.4 清洁法兰连接部件表面，确保无杂质、油污、腐蚀等。
4.操作步骤4.1 根据管道材质和规格，选择相应的法兰连接标准。
4.2 将法兰连接部件按照法兰连接标准要求进行准备。
4.3 按照法兰连接标准的要求确定法兰的松紧度。
4.4 将法兰连接部件按照法兰连接标准要求进行组装。
4.5 按照法兰连接标准要求进行法兰的对中操作。
4.6 依次用扳手等工具将法兰螺栓进行均匀拧紧，直至达到预定的紧固力矩。
4.7 检查法兰连接是否紧固牢固，无泄漏和松动现象。
4.8 如需拆卸法兰连接，按照逆序进行操作，确保操作安全。
5.注意事项5.1 执行操作前必须佩戴个人防护设备，如手套、护目镜等。
5.2 操作过程中应注意周围环境条件，如有特殊要求应提前采取必要措施。
5.3 操作结束后应及时清理工作区域，并做好相关设备和工具的保养。
5.4 如在操作过程中遇到问题或意外情况，应立即停止操作并上报负责人。
5.5 严禁擅自改动、拆除法兰连接零部件。
6.维护保养6.1 定期对法兰连接进行检查，如发现泄漏或松动现象，及时进行紧固或更换。
6.2 定期更换法兰连接密封垫片，并确保其材料和规格符合要求。
6.3 外部环境条件恶劣的法兰连接，应加强防腐、绝缘措施，延长使用寿命。
7.总结管道法兰连接操作规程对于确保管道连接的安全和质量具有重要意义。
全体工作人员应按照规程的要求进行操作，并定期进行检查和维护。

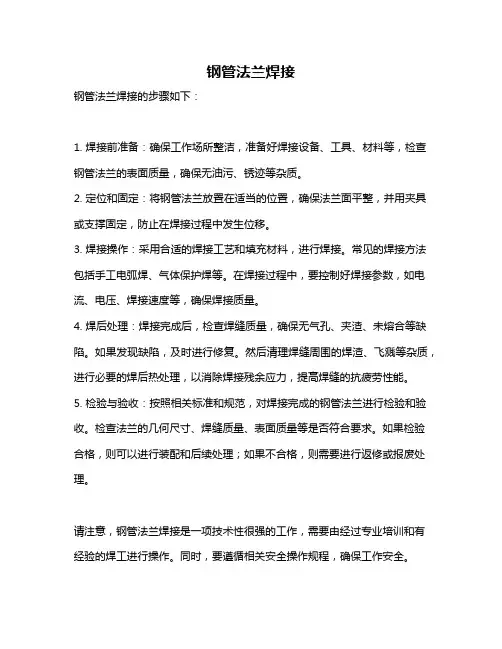

钢管法兰焊接
钢管法兰焊接
钢管法兰焊接的步骤如下：
1. 焊接前准备：确保工作场所整洁，准备好焊接设备、工具、材料等，检查钢管法兰的表面质量，确保无油污、锈迹等杂质。
2. 定位和固定：将钢管法兰放置在适当的位置，确保法兰面平整，并用夹具或支撑固定，防止在焊接过程中发生位移。
3. 焊接操作：采用合适的焊接工艺和填充材料，进行焊接。
常见的焊接方法包括手工电弧焊、气体保护焊等。
在焊接过程中，要控制好焊接参数，如电流、电压、焊接速度等，确保焊接质量。
4. 焊后处理：焊接完成后，检查焊缝质量，确保无气孔、夹渣、未熔合等缺陷。
如果发现缺陷，及时进行修复。
然后清理焊缝周围的焊渣、飞溅等杂质，进行必要的焊后热处理，以消除焊接残余应力，提高焊缝的抗疲劳性能。
5. 检验与验收：按照相关标准和规范，对焊接完成的钢管法兰进行检验和验收。
检查法兰的几何尺寸、焊缝质量、表面质量等是否符合要求。
如果检验合格，则可以进行装配和后续处理；如果不合格，则需要进行返修或报废处理。
请注意，钢管法兰焊接是一项技术性很强的工作，需要由经过专业培训和有经验的焊工进行操作。
同时，要遵循相关安全操作规程，确保工作安全。
管道法兰连接的操作流程
管道法兰连接的操作流程.txt
管道法兰连接的操作流程
1. 确认法兰连接所需的材料和工具：
- 法兰连接所需的管道和法兰
- 螺栓、垫圈和螺母
- 扳手、榔头和千斤顶（如需要）
2. 清理和准备管道和法兰：
- 确保管道和法兰表面清洁，无杂物和腐蚀
- 检查法兰之间的密封面，如有损坏或缺陷，需要修复或更换
3. 对齐法兰：
- 将管道和法兰进行对齐，确保相应的孔位正确对准
- 使用千斤顶等工具进行调整，使法兰之间的间隙均匀且合适
4. 安装螺栓、垫圈和螺母：
- 将螺栓插入法兰孔中，并放入垫圈和螺母
- 按顺序加紧螺栓，确保每个螺栓紧固力度均匀并达到要求
5. 进行密封测试：
- 根据需要，进行密封测试以确保法兰连接的密封性能
- 可以使用压力测试器或其他适当的方法进行测试
6. 检查连接是否牢固：
- 检查螺栓是否紧固牢固，没有松动或滑动
- 检查法兰连接处是否出现漏水或渗漏
7. 完成法兰连接：
- 检查整个法兰连接是否符合安全和操作要求
- 如有问题或异常情况，及时处理修复或重新安装
注意事项：
- 在操作过程中，一定要注意安全，避免伤害和事故发生
- 确保法兰连接材料和工具的质量和适用性
- 如不确定操作流程或遇到问题，应咨询专业人员或相关文件进行指导
- 记录法兰连接的细节和相关信息，以便日后检查和维护。
法兰焊接施工工法
法兰焊接施工工法是一种常见的管道连接方式，广泛应用于各种工业领域，特别是在石油化工、造纸、电力等行业中。
本文将介绍法兰焊接施工工法的基本原理、操作流程以及施工注意事项，以帮助读者了解和掌握该工法。
一、基本原理
法兰焊接是通过法兰连接管道的两段，然后通过焊接的方式将其固定在一起，形成一个密封的连接。
其基本原理是通过焊接将两个法兰连接头连接起来，并利用法兰与法兰连接处的密封垫片实现密封，从而确保管道的安全运行。
二、操作流程
1. 准备工作：在进行法兰焊接前，需要对法兰和管道进行准备工作。
首先，清洁法兰连接部位的表面，确保没有杂质和腐蚀物。
然后，在法兰连接处放置密封垫片，确保其质量和尺寸符合要求。
2. 安装法兰连接头：将法兰连接头插入法兰连接口，确保连接头与管道的对准。
3. 进行焊接：使用焊接设备对法兰连接头与管道进行焊接。
选用适当的焊接方法和材料，根据管道的特性和使用环境选择合适的焊接参数。
4. 进行检测：在焊接完成后，进行检测以确保焊接质量。
可以使用无损检测方法，如超声波检测、射线检测等，来检测焊接接头是否存在裂纹或其他缺陷。
5. 进行压力测试：在完成检测后，对焊接后的管道进行压力测试，以验证其密封性能是否符合要求。
根据管道的设计要求和规范进行压力测试，并记录测试结果。
三、施工注意事项
1. 确保焊接设备的质量：选择合适的焊接设备，并确保其质量可靠。
焊接设备应具备良好的电气安全性能和稳定的焊接能力。
2. 严格控制焊接参数：根据管道的材质和规格，选择合适的焊接参数。
应严格控制焊接电流、电压和焊接速度等参数，以确保焊接接头的质量稳定。
管道和法兰焊接工艺流程
管道和法兰焊接工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!管道和法兰焊接工艺流程。
一、焊接前准备。
1. 材料准备。
管道，选择符合设计要求的管道材料，确保管道的材质、规格、壁厚等符合要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
管道法兰连接工艺流程
目录
管道法兰连接工艺流程 (1)
管道法兰连接工艺流程 (1)
1）法兰与管子的装配连接 (1)
（1）平焊法兰与管子的装配 (1)
（2）对焊法兰与管子的装配 (2)
2 2）法兰垫片 .........................................................................................................
2 3）法兰连接 .........................................................................................................
3 4）法兰装配 .........................................................................................................
管道法兰连接工艺流程
1）法兰与管子的装配连接
法兰与管子的装配质量不但影响管道连接处的强度和严密度，而且还影响整条管线的倾心度。
因而，在向管子上装配法兰，必须符合下列基本要求。
①法兰中心应与管子的中心同在一条直线上。
②法兰密封面应与管子中心垂直。
③管子上法兰盘螺孔的位置应与相配合的设备或管件上法兰螺孔位置对应
一致，同一根管子两端的法兰盘的螺孔位置应对应一致。
（1）平焊法兰与管子的装配
平焊法兰与管子装配时，先将法兰套入管端，管口与法兰密封面之间应留有
一定距离（一般为管壁厚的 1.5倍）。
这时可在管两侧的任意一侧进行点焊，再
在点焊处对面用法兰弯尺或角尺进行找正，找正后再在弯尺找正处点焊。
将管子转动90°角，使点焊位置放在上下方，这时再用弯尺在管子左右任意一侧找正，
即可在左右两侧点焊，PN＜1.6Mpa时只焊外口；PN≥1.6Mpa时可进行内外焊。
（2）对焊法兰与管子的装配
对焊法兰与管子的装配采用对焊，焊接的方法和要求与管子的焊接连接方法相同。
2）法兰垫片
垫片在法兰连接中起密封作用，它与被密封介质接触，直接受到介质物性、温度和压力的影响。
（1）一般来说，在同一管线上用同一压力等级的法兰，则应选用同一类型
的垫片，以便互换。
（2）对水管线，一般采用中压石棉橡胶板，由于橡胶的使用寿命较长，对
不常拆卸、使用年限较长的宜采用橡胶垫片。
（3）垫片正确选择，在保证垫片不会被压损的前提下，为了降低过大的螺
栓紧力，取用小宽度垫片是一个原则。
3）法兰连接
（1）安装前对法兰、螺栓和垫片进行检查和处理。
①首先应对法兰外形尺寸进行检查，包括外径、内径、坡口、螺栓孔中心距、凸缘高度等，应符合设计要求。
②法兰密封面应平整光洁，不得有毛刺及径向沟槽。
③螺纹法兰的螺纹部分应完整、无损伤；凸凹面法兰应能自然嵌合，凸面高度不得低于凹槽的深度。
④橡胶石棉板、橡胶板、塑料等软管垫片应质地柔韧，无老化变质和分层现
象；表面不应有缺损、皱纹等缺陷。
材质应与设计选定的相一致。
⑤金属垫片的加工尺寸、精度、表面粗糙度及硬度应符合要求，表面应无裂纹、毛刺、凹槽、径向划痕及锈斑等缺陷。
⑥金属缠绕式垫片不应有径向划痕、松散、翘曲等缺陷。
⑦法兰装配前，必须清除表面及密封面上的铁锈、油污等杂物，直至露出金属光泽为止，一定要把法兰密封面的密封线剔清楚。
4）法兰装配
①装平焊法兰时，管端应插入法兰2/3。
由于平焊法兰在受机械应力和热应力后，在断裂时是整个连接突然断裂，因此平焊法兰在有条件的情况下，应采取内外两侧的加强焊接法。
焊接后，应将熔渣消除干净，内孔应光滑，法兰面应无
飞溅物。
②法兰装配时，法兰面必须垂直于管子中心线。
当DN＜300mm时允许偏斜度为1mm，当DN＞300mm时为2mm。
法兰连接应保持同轴，螺栓孔中心偏差一般不超过孔径的5﹪，并且要保证螺栓自由穿入。
法兰连接应采用同一规格螺栓，安装方向一致，即螺母应在同一侧。
连接阀门的螺栓、螺母一般应放在阀件一侧。
拧紧螺栓时应对称均匀，松紧适度。
拧紧
后的螺栓露出螺母外的长度不得超过5mm或2~3扣。
法兰上的螺栓孔位置：水平管道的螺栓孔，其最上面的二个应保持水平；垂直管道上的螺栓孔，其靠墙最近的两个孔应与墙面平行。
同时，两连接法兰应平行自然，平行度偏差不大于2mm。
支管上的法兰距立管外壁的净距为100mm以上，或保持能穿螺栓。
为了便于拆卸，法兰与支架边缘或建筑物的距离应在200mm以上。
法兰不应直接埋在地下。
埋地管道及不通行地沟内管道的法兰接头处应设置
检查井。
如必须将法兰埋在地下，应采取防腐措施。
法兰在高温和低温下工作进，不锈钢、合金钢的螺栓、螺母应涂上石墨机油或石墨粉。
