救护车扬声器发声电路
救护车扬声器发声电路
一、 设计方案该电路主要通过两片555定时器模拟救护车扬声器发声电路，输出周期性变化的高频信号和低频信号，驱动扬声器发出高音低音周期交替的警报声。
将两片555定时器分别连接成多谐振荡器，其中555（1）的作用是控制高频声音和低频声音的持续时间，其输出Vo1是555（2）的控制电压；555（2）的作用是控制高低音的频率，作为压控振荡器将555（1）输出的高低电平转化为频率，驱动扬声器发出响声。
二、 技术原理1．555定时器器件特性555定时器是一种中规模集成电路，外形为双列直插8脚结构，体积很小，使用起来方便。
集成时基电路555的电源电压范围较宽，可在5~16V 范围内使用（TTL 型，若为CMOS 型的555芯片，则电压范围可在2~18V 内），电路的输出有缓冲器，因而有较强的带负载能力。
双极型时基集成电路最大的灌电流和拉电流都在200mA 左右，因而可直接推动TTL 或CMOS 电路中的各种电路，包括能直接推动蜂呜器、小型继电器、喇叭和小型电动机等器件。
集成555定时器有双极性型和CMOS 型两种产品。
它们的逻辑功能和外部引线排列完全相同。
其主要参数见表1.1.基于以上对555定时器参数及性能的分析，认为以555定时器搭建的电路能够驱动小功率扬声器发音，选择适当的外部电阻电容等器件与555定时器配合使用能够使此设计得以实现。
2.555定时器内部结构及工作原理1> 内部结构：555定时器的内部电路框图及逻辑符号和管脚排列分别如图1和图2所示。
V i1（TH ）：高电平触发端，简称高触发端，又称阈值端，标志为TH 。
V i2（TR ）：低电平触发端，简称低触发端，标志为TR 。
V CO ：控制电压端。
V O ：输出端。
Dis ：放电端。
Rd ：复位端。
555定时器内含一个由三个阻值相同的电阻R 组成的分压网络，产生31V CC 和32V CC 两个基准电压；两个电压比较器C 1、C 2；一个由与非门G 1、G 2组成的基本RS 触发器（低电平触发）；放电三极管T 和输出反相缓冲器G 3。
救护车音响电路(模拟电路)
总成绩：一、设计题目救护车音响电路二、设计任务设计一个救护车音响电路，并进行模拟仿真。
三、设计要求①采用两个555时基电路组成两个多谐振荡器。
②第一个时基电路产生低频振荡，振荡频率为0.9~14.4HZ，第二个时基电路产生振荡频率约为700HZ，使扬声器发出呜呜的声音。
③用示波器观察振荡波形。
④写出设计总结报告四、设计内容1.①采用两个555时基电路组成两个多谐振荡器。
②第一个时基电路产生低频振荡，振荡频率为0.9~14.4HZ，第二个时基电路产生振荡频率约为700HZ，使扬声器发出呜呜的声音。
2.电路原理图3.计算与仿真分析f =取C1=10uF，RA1=10k欧，RB1=5k欧取C2=0.1uF, RA2=10K欧，RB2=5K欧仿真：低频高频多谐振荡五、设计环境Proteus六、仪器设备及元器件EEL—69模拟、数字电子技术实验箱一台直流稳压电源一台双踪示波器一台数字万用表一块2个555芯片，两个10K欧电阻，两个5K欧电阻，一个10uF电容，一个0.1uF电容，一个100uF电容，一个扬声器，导线若干。
七、调试流程1．挑选芯片、电阻、电容等元件，并测量电阻实际阻值；2．连接电路，打开电源，听扬声器的发声情况；3．用示波器分别测量低频振荡电路和高频振荡电路的频率；4．调整各电阻阻值，各个振荡电路频率符合要求，并且扬声器发声合格；5．测量各个电阻的实际阻值，记录各元件参数振荡电路波形参数；6．关闭电源，整理实验台。
八、调试后实际参数及现象（1）．调试该电路时实际参数为：R1=9.826k欧，R2=4.5662k欧，R3=9.814k欧，R4=5.203k欧，低频振荡频率=6.172Hz高频振荡频率=884.9Hz符合实验要求（2）波形占空比对发声效果影响较大，适当增大占空比可以使发生效果更佳。
九、设计总结本设计使用两个555时基电路，第一个时基电路产生低频振荡，振荡频率为0.9~14.4HZ，第二个时基电路产生振荡频率约为700HZ，使扬声器发出呜呜的声音。
救护车扬声器发声电路
一、 设计方案该电路主要通过两片555定时器模拟救护车扬声器发声电路，输出周期性变化的高频信号和低频信号，驱动扬声器发出高音低音周期交替的警报声。
将两片555定时器分别连接成多谐振荡器，其中555（1）的作用是控制高频声音和低频声音的持续时间，其输出Vo1是555（2）的控制电压；555（2）的作用是控制高低音的频率，作为压控振荡器将555（1）输出的高低电平转化为频率，驱动扬声器发出响声。
二、 技术原理1．555定时器器件特性555定时器是一种中规模集成电路，外形为双列直插8脚结构，体积很小，使用起来方便。
集成时基电路555的电源电压范围较宽，可在5~16V 范围内使用（TTL 型，若为CMOS 型的555芯片，则电压范围可在2~18V 内），电路的输出有缓冲器，因而有较强的带负载能力。
双极型时基集成电路最大的灌电流和拉电流都在200mA 左右，因而可直接推动TTL 或CMOS 电路中的各种电路，包括能直接推动蜂呜器、小型继电器、喇叭和小型电动机等器件。
集成555定时器有双极性型和CMOS 型两种产品。
它们的逻辑功能和外部引线排列完全相同。
其主要参数见表1.1.基于以上对555定时器参数及性能的分析，认为以555定时器搭建的电路能够驱动小功率扬声器发音，选择适当的外部电阻电容等器件与555定时器配合使用能够使此设计得以实现。
2.555定时器内部结构及工作原理1> 内部结构：555定时器的内部电路框图及逻辑符号和管脚排列分别如图1和图2所示。
V i1（TH ）：高电平触发端，简称高触发端，又称阈值端，标志为TH 。
V i2（TR ）：低电平触发端，简称低触发端，标志为TR 。
V CO ：控制电压端。
V O ：输出端。
Dis ：放电端。
Rd ：复位端。
555定时器内含一个由三个阻值相同的电阻R 组成的分压网络，产生31V CC 和32V CC 两个基准电压；两个电压比较器C 1、C 2；一个由与非门G 1、G 2组成的基本RS 触发器（低电平触发）；放电三极管T 和输出反相缓冲器G 3。

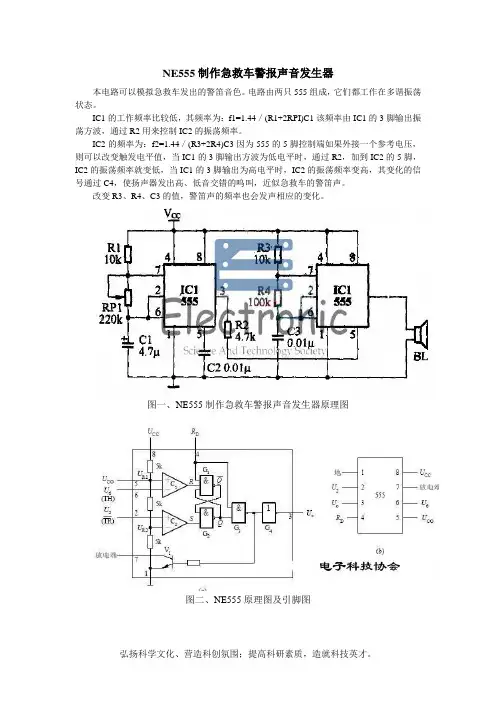

NE555制作急救车警报声音发生器
NE555制作急救车警报声音发生器
本电路可以模拟急救车发出的警笛音色。
电路由两只555组成，它们都工作在多谐振荡状态。
IC1的工作频率比较低，其频率为：f1=1.44／(R1+2RPI)C1该频率由IC1的3脚输出振荡方波，通过R2用来控制IC2的振荡频率。
IC2的频率为：f2=1.44／(R3+2R4)C3因为555的5脚控制端如果外接一个参考电压，则可以改变触发电平值，当IC1的3脚输出方波为低电平时，通过R2，加到IC2的5脚，IC2的振荡频率就变低，当IC1的3脚输出为高电平时，IC2的振荡频率变高，其变化的信号通过C4，使扬声器发出高、低音交错的呜叫，近似急救车的警笛声。
改变R3、R4、C3的值，警笛声的频率也会发声相应的变化。
图一、NE555制作急救车警报声音发生器原理图
图二、NE555原理图及引脚图
弘扬科学文化、营造科创氛围；提高科研素质，造就科技英才。
救护车警笛电路课程设计
西南科技大学信息工程学院电子技术与创新实验基地课程设计报告课程名称：电子设计基础设计题目：设计一个救护车警笛电路姓名：谢静宇学号: 20105478班级：通信1001班电话： 135********指导教师：胥学金、黎恒起止日期： 20综合评分表课程设计任务书课程设计报告评分表（满分：30分）目录模块一：电子设计基础实验实验一电子电路的设计与仿真 (1)实验二基于Protel 99SE的电路图编辑与PCB板设计 (3)实验三元器件基础 (6)实验四焊接工艺训练 (7)实验五电路的装焊与调试 (8)模块二：课程设计报告一、设计任务及要求 (10)二、设计内容 (10)1. 课题分析 (10)2. 系统方案选择 (10)3. 电路设计及计算 (10)4. 仿真及结果分析 (14)5. 电路原理总图 (16)6. PCB设计 (17)三、设计总结 (19)参考资料 (20)实验一电子电路的设计与仿真一、实验目的1. 认识并熟悉Multisim软件，了解该软件的基本界面并且学会做简单的电子元件的放置，属性参数的修改，在运用软件时，快速便捷地调用各种工具。
2. 学习仿真分析方法，运用Multisim软件仿真电源单晶体共射放大电路，观察仿真结果并分析结果。
3. 课后运用该软件做电子技术基础实验仿真，把该软件当成常用工具使用。
二、实验内容1. 实验步骤（1）安装并运行multisim软件，熟悉该软件的操作界面和各项菜单、子菜单的功能。
（2）从元件库里查看常用元件的属性、封装信息，并在电路原理图下放置元件，进行拖动、翻转等操作。
（3）用该软件仿真电源单晶体共射放大电路并运行，观察实验波形图。
2. 实验电路3. 仿真及结果分析三、实验小结因为在上学期数电实验学习过程中用过该软件，所以再次接触Multisim软件时，很快就上手了，上学期的数电实验老师要求每次实验前后都要用仿真软件在自己的电脑上仿真并分析结果，老师的这一严格要求，使我对该软件的使用有了一定的熟练度。
哈工大电工新技术实践救护车响铃
《电工学新技术实践》电子电路部分设计（模拟部分）救护车音响电路班号：姓名：学号：专业：学院：时间：分类 设计 制作 调试 功能实现 报告 成绩总成绩：一、设计任务救护车音响电路二、设计条件本设计基于学校实验室的环境，根据试验时所提提供的实验条件来完成设计任务。
试验室所提供的设备及元器件有：EEL —69模拟、数字电子技术实验箱 一台 直流稳压电源 一台 双踪示波器 一台 数字万用表 一块主要元器件 555时基电路、运放uA741、电阻、电容、导线等（EEL —69模拟、数字电子技术实验箱上有喇叭、芯片的插座；集成运算放大器实验插板上有不同参数值的电阻和电容，可任意选用）三、设计要求（1）采用两个555时基电路组成两个多谐振荡器。
（2）第一个时基电路产生低频振荡，振荡频率为0.9~14.4HZ ，第二个时基电路产生振荡频率约为700HZ ，使扬声器发出呜呜的声音。
（3）用示波器观察振荡波形。
四、设计内容采用555定时器构成两个多谐振荡器，第一个振荡频率在0.9~14.4HZ ，第二个振荡频率为700HZ ，由于低频振荡器的输出接到高频振荡器的复位端（4脚），因此在第一个振荡器输出高电平时，可以让第二个振荡器振荡；当第一个振荡器输出低电平时，第二个振荡器被复位，停止振荡。
扬声器便发出呜呜的声音。
对于555定时器设计相应电阻电容数值。
根据公式C R R T f B A )2(43.11+==可知，第一个要产生0.9~14.4HZ ，可以选用RA=RB=51k,C=1uF ，此时经计算可知振荡频率f=9.3HZ 。
第二个振荡器要产生700HZ 的频率，可以选用RA=0.5k,RB=10k,C=0.1uF ，此时经计算可知振荡频率f=697.6HZ 。
经过仿真分析，发现由于第一个振荡器输出的电压过小，无法使第二个振荡器正常工作，因此不能得到预期的波形，因此需要将第一个振荡器输出的电压进行放大，需要用到集成运放，采用同相比例运算电路，大约需要放大10倍，由公式11R R A fuf +=，可以选用以下电阻阻值Rf=10k,R1=1k,R2=1k 。
救护车音响设计报告
救护车音响设计报告 WTD standardization office【WTD 5AB- WTDK 08- WTD 2C】物理与电子电气工程学院电子技术课程设计报告学生姓名学号班级专业题目救护车音响电路设计指导教师年月一、设计指标熟悉555定时器的结构和工作原理接通电源能发出救护车声响学会用multisim10软件仿真实验电路二、设计方案（画出方框图）设计方案该电路主要通过两片555定时器模拟救护车扬声器发声电路，输出周期性变化的高频信号和低频信号，驱动扬声器发出高音低音周期交替的警报声。
将两片555定时器分别连接成多谐振荡器，其中555（1）的作用是控制高频声音和低频声音的持续时间，其输出Vo1是555（2）的控制电压；555（2）的作用是控制高低音的频率，作为压控振荡器将555（1）输出的高低电平转化为频率，驱动扬声器发出响声。
三、电路设计1、各功能模块电路的设计（用Multisim仿真）（1）低频电路低频波形（2）高频电路高频波形2、整体电路图（用Multisim仿真）由电路中RC组件的数值可以看出左边为低频振荡电路，按RC数值计算，它的振荡频率仅为1khz,右边为高频振荡电路。
A1的3脚输出方波脉冲经R3加至A2的5脚，对齐产生的高频信号脉冲进行调制，最后产生救护车模拟声响。
整体波形3、protues仿真波形图四、电路PCB设计1、Protel原理图设计2、Protel PCB图设计五、电路安装与调试1、计算分析该电路由两个双极型555定时器组成，均工作在多谐振状态，由图示参数可求出两振荡器频率，f1=1/T=((R1+Rs)*C1),当R1=10KΩ，R4=0~75K Ω，C1=10μF变化时，对应产生的频率为~，有根据要求f2=((R2+2R3)*C2)=700Hz，可推算出R2=6KΩ，R3=100KΩ，C2=10nF 时有最佳状态。
第一级振荡波形最小占空比为53%。
第二个定时器受控与第一个定时器的低频方波，当1输出方波为低电平，2的振荡电路发出高频信号；当2输出方波为高电平，2输出频率为700Hz振荡，因此扬声器上发出呜呜的节奏音响且节奏受到1发出波形占空比的控制。
数字逻辑课程设计 救护车发声电路设计
XXXXXX大学课程设计救护车发声电路的设计班级/ 学号XXXXXXXXXX学生姓名XXX指导教师XXXXXXXXX大学课程设计任务书课程名称数字逻辑课程设计院（系）计算机学院专业计算机科学与技术班级XXXXXXXX 学号XXXXXXXX 姓名XXX课程设计题目救护车发声电路的设计课程设计时间: 2010 年7 月5 日至2010 年7 月14 日课程设计的内容及要求：一、设计说明设计一个救护车的发声电路。
二、技术指标高音为1000Hz，低音为400Hz。
三、设计要求1. 在选择器件时，应考虑成本。
2. 根据技术指标通过分析计算确定电路形式和元器件参数。
3. 画出电路原理图（元器件标准化，电路图规范化）。
四、实验要求1．根据技术指标制定实验方案；验证所设计的电路。
2．进行实验数据处理和分析。
五、推荐参考资料1．沙占友、李学芝著. 中外数字万用表电路原理与维修技术.[M]北京：人民邮电出版社，1993年2．童诗白、华成英主编者. 模拟电子技术基础. [M]北京：高等教育出版社，2006年3．戴伏生主编. 基础电子电路设计与实践. [M]北京：国防工业出版社，2002年4．谭博学主编. 集成电路原理与应用. [M]北京：电子工业出版社，2003年六、按照要求撰写课程设计报告指导教师年月日负责教师年月日学生签字年月日成绩评定表评语、建议或需要说明的问题：成绩指导教师签字：日期：一、概述本次设计是一个基于555原理的发声电路，能发出救护车声音。
设计中的发声电路要有脉冲信号源，以及能够产生高频信号的振荡器把音频信号运载出去，我在这一点的设计上采用的是两个555时基集成电路接成振荡电路。
该电路是由一个555产生低频输出送给第2个555高频输出，通过给出的频率换算电路中各电阻的值产生人的耳朵能接受的频率范围（20~20000Hz），使扬声器发出“滴答、滴答”的声响。
二、方案论证按照设计要求，本次设计是模仿救护车声的电路，要有脉冲信号源以及能产生高频信号的振荡器把信号运载出去，我在这一点的设计上提出了一下两种不同的方案：方案一：方案一原理框图如图1所示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、设计方案该电路主要通过两片555 定时器模拟救护车扬声器发声电路，输出周期性变化的高频信号和低频信号，驱动扬声器发出高音低音周期交替的警报声。
将两片555 定时器分别连接成多谐振荡器，其中555（1）的作用是控制高频声音和低频声音的持续时间，其输出Vo1 是555（2）的控制电压；555（2）的作用是控制高低音的频率，作为压控振荡器将555（1）输出的高低电平转化为频率，驱动扬声器发出响声。
二、技术原理1．555 定时器器件特性555 定时器是一种中规模集成电路，外形为双列直插8 脚结构，体积很小，使用起来方便。
集成时基电路555 的电源电压范围较宽，可在5~16V 范围内使用（TTL 型，若为CMOS 型的555 芯片，则电压范围可在2~18V 内），电路的输出有缓冲器，因而有较强的带负载能力。
双极型时基集成电路最大的灌电流和拉电流都在200mA 左右，因而可直接推动TTL 或CMOS 电路中的各种电路，包括能直接推动蜂呜器、小型继电器、喇叭和小型电动机等器件。
集成555 定时器有双极性型和CMOS 型两种产品。
它们的逻辑功能和外部引线排列完全相同。
其主要参数见表1.1.① V TH 即V i1 ,V TR 即V i2基于以上对555 定时器参数及性能的分析，认为以555 定时器搭建的电路能够驱动小功率扬声器发音，选择适当的外部电阻电容等器件与555 定时器配合使用能够使此设计得以实现。
2.555 定时器内部结构及工作原理1> 内部结构：输入端接参考电压V T= 12V e。
现做如下规定：CCVDisTRTHQ555Vco(a) 555 的逻辑符号VCC Dis TH Vco87655551234GND TR Vo Rd(b) 555 的引脚排列图2 555 定时器逻辑符号和引脚555 定时器的内部电路框图及逻辑符号和管脚排列分别如图 1 和图2 所示。
V i1（TH ）：高电平触发端，简称高触发端，又称阈值端，标志为TH。
V i2（TR ）：低电平触发端，简称低触发端，标志为TR 。
V CO ：控制电压端。
V O ：输出端。
Dis：放电端。
Rd ：复位端。
555 定时器内含一个由三个阻值相同的电阻R组成的分压网络，产生13 V CC和23 V CC两个基准电压；两个电压比较器C1、C2；一个由与非门G1、G2 组成的基本RS触发器（低电平触发）；放电三极管T 和输出反相缓冲器G3。
Rd是复位端，低电平有效。
复位后, 基本RS触发器的Q 端为1（高电平），经反相缓冲器后，输出为0（低电平）。
V CO为控制电压端，在V CO端加入电压，可改变两比较器C1、C2 的参考电压。
不加控制电压时，要在V CO和地之间接0．01μ F（电容量标记为103）电容。
放电管T l 的输出端Dis 为集电极开路输出。
2> 工作原理：分析图1 的电路：在555 定时器的V CC端和地之间加上电压，当V CO悬空时，比较器C1的同相输入端接参考电压V T = 23 V CC，比较器C2反相输入端接参考电压V T = 13 V CC ；当V CO接控制电压V e时，比较器C1 的同相输入端接参考电压V T =V e，比较器C2反相当 TH 端的电压 >V T 时，写为 V TH =1，当 TH 端的电压 <V T 时，写为 V TH =0 。
当TR 端的电压 >V T 时，写为 V TR =1，当TR 端的电压 <V T 时，写为 V TR =0。
① 低触发 ：当输入电压 V i2<V T 且 V i1<V T 时，V TR =0，V TH =0 ，比较器 C 2输出为低 电平， C 1输出为高电平，基本 RS 触发器的输入端 S =0、 R =1，使 Q ＝1， Q ＝ 0，经输出 反相缓冲器后， V O ＝1，T 截止。
这时称 555 定时器“ 低触发 ”；② 保持：若 Vi2>V T 且 V i1<V T，则 VTR =1，V TH =0， S=R =1，基本 RS 触发器保3.555 定时器接成多谐振荡器1> 连接方法：将 555 定时器的 V i1 和 V i2 连在一起结成施密特触发器， 然后将 V O 经 RC 积分电路接回输 入端即构成了多谐振荡器，如图3（ a ）所示。
2> 多谐振荡形成机理：初始时刻， Vc 为 0时， V i2 <V T 且V i1<V T ，555定时器处于低触发状态， V O ＝ 1，T 截 止，电容 C 经过 R1、R2充电；当 Vc 上升到 V T 时， V i2 >V T ，V i1 <V T ，处于保持状态，电 容继续充电， Vc 继续升高， V O ＝1， T 截止；当 Vc= V T 时， V i1 >V T ，555 定时器处于高出 发状态， V O ＝0，T 导通，电容 C 经过 R2、T 放电， Vc 降低，当 Vc 下降到 V T 时，V i2<V TV i1 <V T ，电路再次进入低触发状态，电容 C 经过 R1、R2 充电⋯⋯以此循环往复，电容Vc持，VO和 T 状态不变， 这时称 555 定时器“保 持”。
③ 高触发 ：若 V i1>V T ，则 V TH =1，比 较器C 1输出为低电平，无论 C 2输出何种电平， 基本 RS 触发器因 R =0，使 Q ＝ 1，经输出反 相缓冲器后， V O ＝ 0， T 导通。
这时称 555 定 时器“ 高触发 ”。
555定时器的“低触发”、“高触发” 和“保 持”三种基本状态和进入状态的条件 （即 V TH 、 V TR 的“ 0”、“ 1”）整理为表 2根据 555 定时器的控制功能， 可以制成各种 史密特触发器、单稳态触发器、自激多谐振荡器等。
例如,表 2 555 定时器控制功能表上的电压在V T和V T之间往复振荡，Vo 端输出具有一定占空比的方波脉冲，通过调节R W 或电容C，可得到不同的时间常数；还可产生周期和脉宽可变的方波输出，波形如图3（b）所示。
3>相关公式推导：通过Vc的波形球的电容C的充电时间T1和放电时间T2 计算公式如下：充电时间T1 计算公式：T1 R1 R2 Cln VCC V TV CC V T放电时间T2 计算公式：T20 V TR2Cln TVTR2Cln T2 0 V T 2V T故电路的振荡周期为：T T1 T2 R1 R2 VCC V T V T Cln CC T R2Cln TV CC V T V T 当Vco悬空（接电容后接地），V T= 23V CC V T= 13 V CC时，T1 R1 R2 Cln2 T2 R2Cln 2振荡周期：T (R1 2R2)Cln 2振荡频率： f T 1(R1 2R2)Cln 2三、 方案实施及结果分析1. 电路图设计及器件参数选择1＞电路概述： 所设计的救护车扬声器发声电路主要有两个连接为多谐振荡器的 555 定时器及相关外围组 件组成。
具体电路图如图 3 所示。
通过 555（ 1）控制高频声音和低频声音的持续时间，555（2）作为压控振荡器将 555（1）输出的高低电平转化为频率，驱动扬声器发出响声。
2＞扬声器高低音发声机理：555（1）主要通过 V O1输出占空比一定的方波信号控制 555（ 2）的控制端电压，当 V O1输出为高电平时， 555（ 2）控制电压端 Vco 为高电平，由振荡频率 f 的计算公式可知此时振荡频 率较低，为低音；相对应，当 V O1 输出为低电平时， 555（ 2）控制电压端 Vco 为低电平，此 时振荡频率较高，为高音。
而高低音的持续时间则由 555（ 1）决定。
3＞电路元件选取及仿真： 根据经验和查阅相关资料，同时参考相应模型，选取各电路元件参数，使555（ 1）输出电压周期数量级为毫秒级（ ms ）, 高低音振荡周期数量级为微秒级（ us ）。
通过仿真软件 Multisim 仿真电路，调节参数，观测波形。
结果如图 4 所示。
图 4救护车扬声器发声电路高低音输出波形图 3 救护车扬声器发声电路图H11L2. 计算结果与仿真结果： ①计算高频声音和低频声音的持续时间：高音（高频信号）时间即为 C1 经 R2 放电时间 T2，低音持续时间为 C1经过 R1、R2充电时 间T1.高音持续时间：T 2 R 2C 1 ln 2 4ms （即为低电平持续时间）低音持续时间：（R 1 R 2 ）C 1ln2 6ms （即为高电平持续时间）② 555（2）的 5 管脚输入电压可根据戴维南等效电路求得： （如图 5）VCC VCC12V R215k Ω图 5 555（2）控制端电压 Ve 的戴维南等效电路图R X 5/ /(5 5) 3.3k③ 计算高频声音和低频声音振荡频率： 当V O1=0V 时， V E =6.00V ， 高音振荡频率：Vo1R310kΩVeR3Vo110k ΩVe 4Rx8v3.3k Ω 5C1 33uF2/3VccVER3 3V CCR X VO110 8 3.33 V O1R 3 R X13.33(R 1R22 5kΩ 21VCC12V ER5)C 2 lnV CC V E12 3110 0.005 ln 100 0.005ln 212 61718Hz1 T H 582us Hf H仿真结果如图 6 所示：6 581.897us12 3.33 8 108.8V当V O1=12V 时， V E =8.8V低音振荡频率：1LV CC 1V E(R 4 R 5)C 2 ln VCC 2V ER 5C 2 ln21 12 4.4110 0.005 ln 100 0.005ln 212 8.81222Hz 818us(R 4R 5C 2 ln213.33T LH11L仿真结果如图 7 所示：图 7 低音振荡波形及周期显示( 862.069us )3. 误差分析与总结 经过多次参数调整，可使仿真波形近似完美地符合计算结果。
输出振荡频率为 1718Hz, 持续时间为 4ms 的高音频信号以及振荡频率为 1222Hz, 持续时间为 6ms 的低音频信号， 由其 驱动扬声器发声即为救护车扬声器发声信号。
在仿真过程中由于受仿真软件的不确定性性质， 高音频第一周期内存在一次漏波， 但基 本不影响高音发声； 另外， 若要使高低音循环周期达到秒级， 虽然计算结果可通过参数选择 实现，却无法用仿真结果验证。
参考文献：[1] 阎石著. 数字电子技术基础(第五版) . 高等教育出版社 .。
