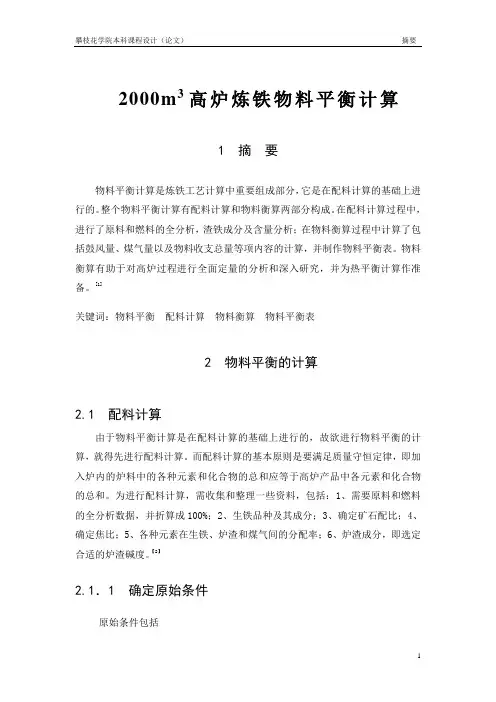

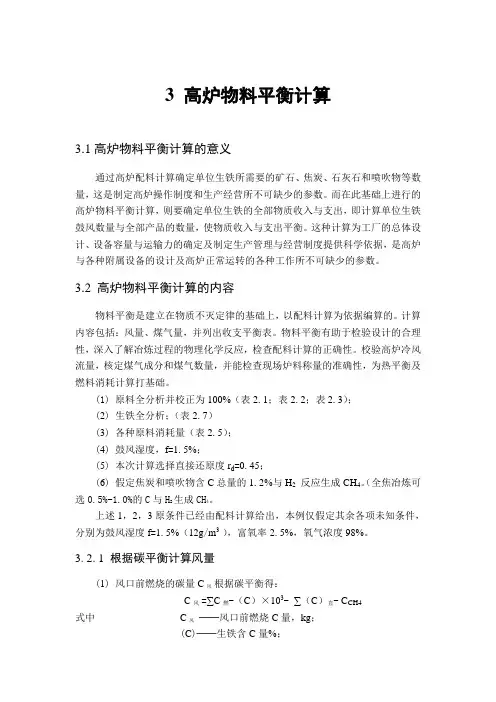

高炉冶炼物料平衡计算

高炉冶炼综合计算

1.1概述

组建炼铁车间（厂）或新建高炉，都必须依据产量以及原料和燃料条件作为高炉冶炼综合计算包括配料计算、物料平衡计算和热平衡计算。从计算中得到原料、燃料消耗量及鼓风消耗量等，得到冶炼主要产品（除生铁以外）煤气及炉渣产生量等基本参数。以这些参数为基础作炼铁车间（厂）或高炉设计。

计算之前，首先必须确定主要工艺技术参数。对于一种新的工业生产装置，应通过实验室研究、半工业性试验、以致于工业性试验等一系列研究来确定基本工艺技术参数。高炉炼铁工艺已有200余年的历史，技术基本成熟，计算用基本工艺技术参数的确定，除特殊矿源应作冶炼基础研究外，一般情况下都是结合地区条件、地区高炉冶炼情况予以分析确定。例如冶炼强度、焦比、有效容积利用系数等。

计算用的各种原料、燃料以及辅助材料等必须作工业全分析，而且将各种成分之总和换算成100％，元素含量和化合物含量要相吻合。

将依据确定的工艺技术参数、原燃料成分计算出单位产品的原料、燃料以及辅助材料的消耗量，以及主、副产品成分和产量等，供车间设计使用。配料计算也是物料平衡和热平衡计算的基础。

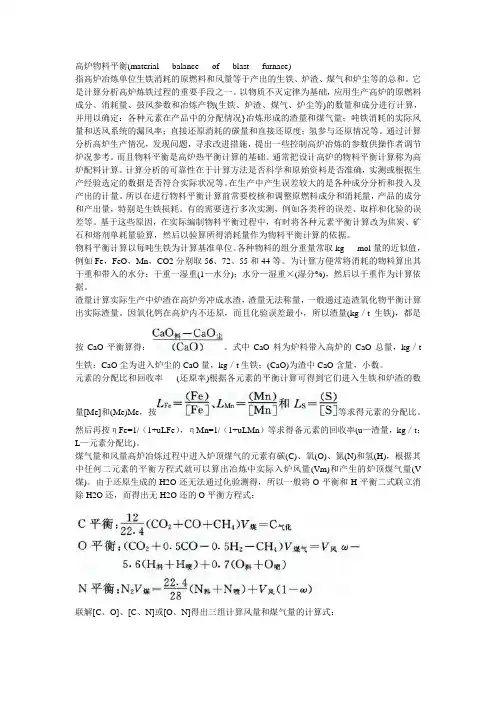

依据质量守恒定律，投入高炉物料的质量总和应等于高炉排出物料的质量总和。物料平衡计算可以验证配料计算是否准确无误，也是热平衡计算的基础。物料平衡计算结果的相对误差不应大于0.25％。

常用的热平衡计算方法有两种。第一种是根据热化学的盖斯定律，即按入炉物料的初态和出炉物料的终态计算，而不考虑炉内实际反应过程。此法又称总热平衡法。它的不足是没有反应出高炉冶炼过程中放热反应和吸热反应所发生的具体空间位置，这种方法比较简便，计算结果可以判断高炉冶炼热工效果，检查配料计算各工艺技术参数选取是否合理，它是经常采用的一种计算方法。

第二种是区域热平衡法。这种方法以高炉局部区域为研究对象，常将高炉下部直接还原区域进行热平衡计算，计算其中热量的产生和消耗项目，这比较准确地反应高炉下部实际情况，可判断炉内下部热量利用情况，以便采取相应的技术措施。该计算比较复杂。要从冶炼现场测取大量工艺数据方可进行。

1.2配料计算

一.设定原料条件

1、矿石成分：

表 1-1原料成分，%

2、焦炭成分：

表1-2焦炭成分 ，%

表1-4预定生铁成分 ，%

为Fe 。

C=4.3-0.27Si-0.329P-0.032S+0.3Mn

某元素在生铁、炉渣、炉气中的分配率（%）见表1-5

表1-5元素分配率分 ，%

燃料消耗量（kg/t 生铁）：

焦炭 360（干） 375（湿） 煤粉 150 kg/t 生铁 鼓风湿度 12g/ m 3

相对湿度 φ=100012×18

4

.22=1.493%

风温 1100℃

炉尘量 20 kg/t 生铁

入炉熟料温度80℃

炉顶煤气温度 200℃

焦炭冶炼强度 0.98 t/（m3·d）

高炉有效容积利用系数 2.7t/（m3·d）

炉渣碱度R=1.10

（1）燃料带入的铁量G

燃

Fe

首先计算20kg炉尘中的焦粉量：

G

焦粉=G

尘

C%

尘

/C%

焦

=20×11.95/85.36=2.80kg

高炉内参加反应的焦炭量为：

G

焦=360- G

焦粉

=360-2.80=357.2kg

故G

燃

Fe = G

焦

FeO%

焦72

56

+ G

煤

FeO%

煤72

56

=357.2×0.43%×

72

56

+150×0.92%×

72

56 =2.27kg

（2）进入炉渣中的铁量

G

渣

Fe =1000Fe%

生铁

×

%

7.

99

%

3.0

=952.3×

7.

99

3.0

=2.865kg

式中0.3%、99.7%——分别为铁在炉渣和生铁中的分配比（3）需要由铁矿石带入的铁量为：

G

矿

Fe =1000 Fe%

生铁

+ G

渣

Fe

- G

燃

Fe =952.3+2.856-2.27

=952.9kg

（4）冶炼1t生铁的铁矿石需要量：

G

矿= G

矿

Fe

/ Fe%

矿

=

%

59

.

59

9.

952

=1599.09kg

考虑到炉尘吹出量，入炉铁矿石量为：

G/

矿= G

矿

+ G

尘

- G

焦粉

=1599.09+20-2.80=1616.29kg

（1）设定炉渣碱度R=CaO/SiO2=1.10 （2）石灰石的有效溶剂性

CaO

有效= CaO%

熔剂

-R SiO2%

熔剂=(51.03-1.10×1.96)% =48.87%

(3)原料、燃料带有的CaO量G

CaO 铁矿石带入的CaO量为：
