线路阻波器
阻波器

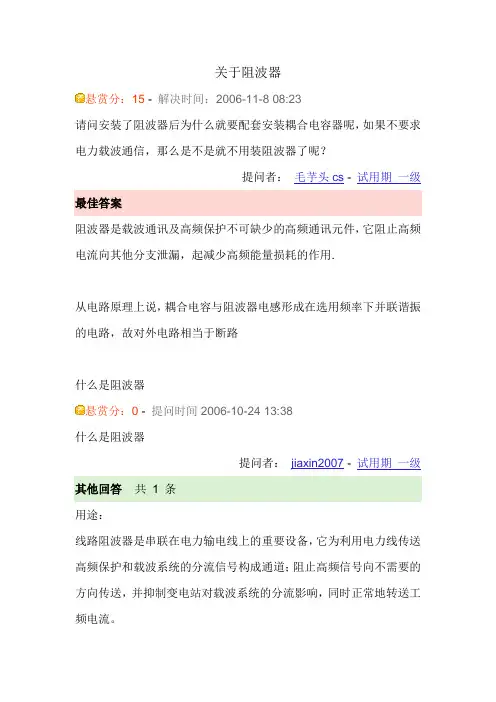

关于阻波器
悬赏分：15 - 解决时间：2006-11-8 08:23
请问安装了阻波器后为什么就要配套安装耦合电容器呢，如果不要求电力载波通信，那么是不是就不用装阻波器了呢？
提问者：毛芋头cs - 试用期一级最佳答案
阻波器是载波通讯及高频保护不可缺少的高频通讯元件，它阻止高频电流向其他分支泄漏，起减少高频能量损耗的作用.
从电路原理上说，耦合电容与阻波器电感形成在选用频率下并联谐振的电路，故对外电路相当于断路
什么是阻波器
悬赏分：0 - 提问时间2006-10-24 13:38
什么是阻波器
提问者：jiaxin2007 - 试用期一级其他回答共1 条
用途：
线路阻波器是串联在电力输电线上的重要设备，它为利用电力线传送高频保护和载波系统的分流信号构成通道；阻止高频信号向不需要的方向传送，并抑制变电站对载波系统的分流影响，同时正常地转送工频电流。
线路阻波器的作用?
线路阻波器就是个通信作用,用与线路高频保护通道信号的传输.
应该是高频阻波器吧，它是高频保护通道的端点，就像防火墙，使高频信号只能在需要保护的线路上传输，不至于跑进电厂
阻波器与结合电容器和滤波器一起构成了信号通道的端点，收发信机通过他们传输信号。
阻波器通工频,阻高频,是构成线路高频保护及载波通道的重要元件! 阻波器的作用简单的说就是高频保护和载波通讯吧。
一、只让高频信号在规定的线路上运行，降低高频信号的衰减；
二、防止高频信号进入发电厂、变电站，对厂（站）内通讯造成干扰。
就是将对方过来的高频信号阻隔在一定范围内,不让他对其它线路造成干扰!只能在本线路传输!
阻高频，通工频，原理是电感、电容匹配产生谐振。
500千伏变电所阻波器技术标准
500kV变电所技术标准书线路阻波器华北电网2004年8月目录8.技术效劳、设计联络、培训、查验及监造11.有关附件:附件1:技术参数表附件2:不同表附件3:备品备件附件4:专用工具1.供货范围本表仅为供货范围的要紧项目，卖方应依照买方的技术条件提出详细的设备清单。
2.项目概况500kV系统额定频率: 50 Hz系统电压： 500 kV系统最高电压 550 kV3.总的要求3．1一样要求3．1．1卖方必需有权威机构颁发的ISO-9000系列的认证证书或等同的质量保证体系认证证书。
卖方（包括分包厂）应设计、制造和提供过同类设备，且利用条件应与本工程相类似，或较规定的条件更严格，至少有 3 台套 3 年以上的商业运行体会。
3．1．2卖方应认真阅读招标文件。
卖方提供的设备的技术标准应与本标准书中提出的要求相一致，卖方也能够推荐知足本标准书要求的类似定型产品，但必需提出详细的技术误差。
3．1．3本标准书提出了对设备本体及其附属设备的技术要求。
要紧包括设备的利用条件、要紧技术参数、结构、性能、实验及所需技术资料等方面的内容。
3．1．4本标准书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准的条文，卖方应按有关标准提供符合IEC标准、国标、行标和本标准书的优质产品。
3．1．5本标准书所利用的标准及规定的条款如碰到与卖方所执行的标准不一致时，按较高标准执行。
3．1．6若是卖方没有以书面形式对本标准书的条文提出异议，那么意味着卖方提供的设备完全符合本标准书的要求。
如有异议，应按附录B填写，并以“对标准书的意见和同标准书的不同”为题目加以详细描述。
3．1．7本标准书经生意两边确认后，作为合同的附件，与合同正文具有一样的法律效劳。
3．1．8本标准书中涉及有关商务方面的内容，如与招标文件的《商务部份》有矛盾时，以《商务部份》为准。
3．1．9本标准书未尽事宜，由买方和卖方在合同技术谈判时协商确信。

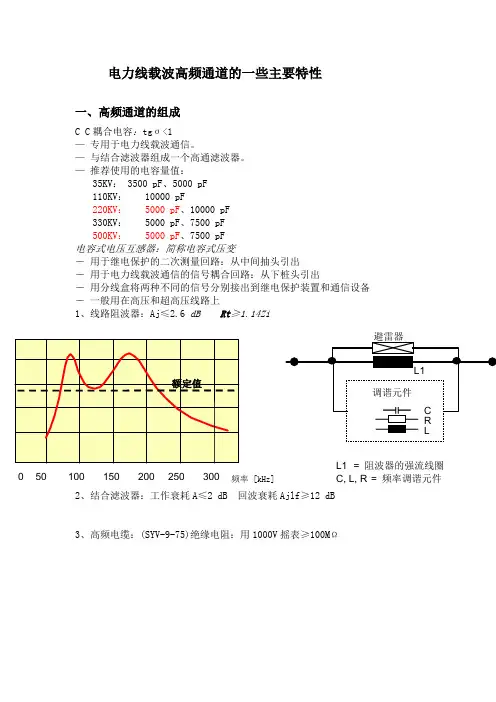

电力线载波高频通道的一些主要特性
电力线载波高频通道的一些主要特性一、高频通道的组成C C 耦合电容：tg σ<1— 专用于电力线载波通信。
— 与结合滤波器组成一个高通滤波器。
— 推荐使用的电容量值： 35KV ： 3500 pF 、5000 pF 110KV ： 10000 pF220KV ： 5000 pF 、10000 pF 330KV ： 5000 pF 、7500 pF 500KV ： 5000 pF 、7500 pF电容式电压互感器：简称电容式压变－ 用于继电保护的二次测量回路：从中间抽头引出－ 用于电力线载波通信的信号耦合回路：从下桩头引出－ 用分线盒将两种不同的信号分别接出到继电保护装置和通信设备 － 一般用在高压和超高压线路上1、线路阻波器：Aj ≤2.6 dB Rt ≥1.14Zi2、结合滤波器：工作衰耗A ≤2 dB 回波衰耗Ajlf ≥12 dB3、高频电缆：(SYV-9-75)绝缘电阻：用1000V 摇表≥100M Ω50 100150 200 250 300 频率 [kHz]L1 = 阻波器的强流线圈 C, L, R = 频率调谐元件二、高频通道的频率衰耗特性线路衰耗：线路部分衰耗的近似计算公式(dB)式中：1. K 是与线路电压等级有关的衰减系数，其经验值是：35 KV 约0.012110 KV 约0.0087 220 KV 约0.0065由于是早期的经验值，所以缺少更高电压等级的数值。
公式未考虑线路导线情况和大地导电率、线路换位等影响。
2. l 是线路长度，单位是公里。
3. f 是工作频率，单位是KHz 。
高频通道总衰耗的近似计算公式A 总 = A + 7.0N1 + 3.5N2 + 0.9N3 + Ac + At (dB) 式中：N1 高频桥路数量N2 中间载波机和无阻波器分支线数量 N3 两端并联载波机数量 Ac 高频电缆的衰减At 终端衰耗，取5.7 dB三、高频通道频率衰耗特性的测量方法fKl AA 站B 站结合滤波器结合滤波器P 0P 1.对于同一条高频通道来说，两个方向的频率衰耗特性是一样的。
阻波器基本原理与测试方法
目录1、阻波器基本原理与测试方法2、论PLC通道传输衰耗的不对称性3、阻波器在相相耦合通道中的分流损耗4、阻波器故障隐蔽性及其危害5、调谐元件故障分析与判断6、载波通道理论小结与故障处理要点7、阻波器避雷器和调谐元件的选择与更换8、结合设备原理与测试阻波器基本原理与测试方法1．变电站母线的高频特性及其对载波通道的并联分流作用阻波器串联插入在母线与耦合电容器在输电线的接点之间，阻波器后边除母线外，还有隔离开关、断路器、互感器等。
母线上接有其他方向的线路以及变压器等。
同一母线其他输电线路无论是否复用载波通信，都对载波信号表现出一定的对地阻抗。
变压器、互感器、开关等具有对地杂散电容，母线自身除带有分布电容外，还有分布电感、分布电阻和电导。
这种具有分布参数的导体将所有高压设备的对地电容以及所有进出线的阻抗连接起来，形成一个非常复杂的网路，对不同的频率以及接在不同位置的线路，表现出不同的复阻抗。
这些复阻抗被称作母线或变电设备的对地高频等效阻抗，以Zb表示。
这一高频等效阻抗对于沿线路传来的载波信号而言，相当于与结合设备并联连连接，对于从结合设备发往线路的信号而言，这一阻抗则与线路并联（见下图）。
因此对于载波通道的任一方向的信号，变电站的高频阻抗都会产生并联分流的影响，使通道中的信号减小。
由于线路及结合设备具有一定数值的阻抗（例如400欧姆），变电站母线高频等效阻抗越小，所分掉的载波电流越大，阻抗越高，所分掉的电流越小。
只有隔离开关和接地刀闸打开时，才不会产生分流影响。
2．分流损耗2．1 分流损耗的本质变电站高频等效阻抗对载波通道的分流影响用分流损耗表示，分流损耗又称作变电站的介入损耗。
所谓介入损耗，顾名思义，就是这个具有分流作用的阻抗介入载波通道前后，载波通道（线路或结合设备）所获得功率相对比值的对数的10倍，如式（1）所示。
它反映的是收信功率的相对变化量，而不是收信功率绝对变化量（瓦数）的绝对电平值。
如果对公式中的分子分母同时除以1mW,那么分流损耗就从形式上化为通道介入上述分流阻抗前后两种状态下所获得的绝对功率电平的差值。
电力系统通信试题及答案
1.简述一般通信系统的构成及其各组成部分的功能。
通信系统主要由信源、信宿、传输介质和收信、发信设备五部分组成。
信源:把各种可能消息转换成原始的电信号.发送设备:将信源产生的信号变换为适于信道传输的信号.传输介质:也叫信道,是信号的传输媒介.接受设备:作用是将从信道上接收的信号变换成接收者可以接收的信息.信宿:信息的接收者.2.一个模拟信号到数字信号的步骤有哪几步？其中第一步应满足什么定理的要求？叙述该定理的主要内容。
脉冲编码调制（PCM）:将模拟信号经过抽样、量化、编码三个处理步骤转变成数字信号。
第一步抽样需满足低通信号抽样定理，内容：如果模拟信号的最高频率为fm，若采样频率fs大于或等于2 fm的采样频率，则采样得到的离散信号序列就能完整地恢复出原始信号。
3.常用的交换技术有哪几种？并做简要说明。
交换就是按某种方式动态地分配传输线路资源,完成主叫和被叫之间的信息转接。
常用的交换技术：1.电路交换：交换设备在通信双方找出一条实际的物理线路的过程。
2.信息交换：1）报文交换：整个报文作为一个整体一起发送。
在交换过程中，交换设备将接收到的报文先存储，待信道空闲时再转发出去，一级一级中转，直到目的地。
这种数据传输技术称为存储-转发。
2）分组交换将报文划分为若干个分组进行存储转发，有强大的纠错机制、流量控制和路由选择功能。
4.简述光纤通信系统的基本组成。
1）光发信机：光发信机是实现电/光转换的光端机。
功能是将来自于电端机的电信号对光源发出的光波进行调制，成为已调光波，然后再将已调的光信号耦合到光纤或光缆去传输。
2）光收信机：光收信机是实现光/电转换的光端机。
它由光检测器和光放大器组成。
其功能是将光纤或光缆传输来的光信号，经光检测器转变为电信号，然后，再将这微弱的电信号经放大电路放大到足够的电平，送到接收端的电端汲去。
3）光纤或光缆：光纤或光缆构成光的传输通路。
其功能是将发信端发出的已调光信号，经过光纤或光缆的远距离传输，完成传送信息任务。
阻波器相关型号参数
阻波器各类型号参数1、阻波器由电感形式的主线圈、调谐元件及避雷器组成，串联在高压输电线上载波信号连接点与相邻的电力系统元件（如母线、变压器等）之间,用以阻塞高频信号向通信方向传送，从而达到高频通信的稳定传输。
为传输遥测、遥控、继电保护信号、电话、电传等信号提供载波通道。
产品技术条件符合GB/T7330国标和IEC353国际标准。
2、结构性能阻波器由主线圈、调谐元件和避雷器组成。
主线圈用裸铝扁线绕制而成，根据额定电流等级，设计成径向双层，匝间用玻璃钢垫块绝缘。
（B级耐热），径向层间用玻璃钢工字形撑条间隔，经绝缘净漆，热固化处理，具有良好的整体强度。
主线圈用上下吊架夹持，用若干根玻璃钢绝缘螺杆和无磁性钢拉杆紧（每根抗拉强度大于110KN），调谐元件和避雷器装于其中。
调谐元件由电容器、调谐电感和电阻组成，与主线圈电感构成谐阵电路，对载波频率呈高阻抗，对于工频电流呈低阻抗。
其中电容器，根据绝缘要求分别采用30KV-120KV耐压的薄膜介质电容器，调谐电感用高绝缘绕组线绕制成空芯线圈，经浸漆和灌封处理，具有防潮和耐高电压性能。
避雷器采用符合JB/T6479-92《交流电力系统线路阻波器用有串联间隙金属氧化物避雷器》标准的专用避雷器。
其功能是在大气雷电或操作过电压时，限制在一定范围内，以保护主线圈和调谐元件。
3.工作环境使用地点：户外；环境温度：－50～＋55℃相对湿度：不大于90%；最大覆雪厚度：30mm最大覆冰厚度：15mm最大风速：50m/s污秽等级：Ⅲ级地震烈度：10度水平加速度：0.2g垂直加速度：0.1g海拔高度：不大于5500m；工业频率：50Hz；大气环境：无损坏性气体或过量的粉尘；4、安装说明A、挂式安装中小型阻波器为中心单吊环，大型阻波器为单吊点、双吊点、三吊点供用户选择。
中小型阻波器可用绝缘子串直接挂装在输电线上，也可悬挂于龙门架上。
在大风地区，阻波器上的下吊环可用绝缘子串倒V形固定，以免阻波器晃动引起事故。
变电站耦合电容器、阻波器、结合滤波器异常处理
阻波器常见故障有： 1、调谐元件击穿，主要是电容击穿，这会造成衰减增大且不稳
定，出现邻线路段频率串扰。这可通过测量频段内的通道特性或测
量高频电缆的输入阻抗进行判别。
2、阻波器散架，这往往是线路工作电流大于线路阻波器的持续
工作电流，或长时间持续故障大电流所致。
耦合电容器、结合滤波器套破裂飞弧、放电器放电等
耦合电容器、阻波器、 结合滤波器异常处理
目录
CONTENTS
A. 设备简介 B. 使用 C. 常见的异常
[1] 设备简介 耦合电容器是使得强电和弱点两个系统通过电容器耦合并 ZJBD 隔离，提高高频信号通路，阻止工频电流进入弱点系统， 保证 人身安全。带有电压抽取装置的耦合电容器除以上作用外，还 可抽取工频电压供保护及重合闸使用，起到电压互感器的作用。 阻波器是载波通信及高频保护不可缺少的高频通信元件， 它，阻止高频电流向其他分支泄漏，起减少高频能量损耗的作 用。当线路故障时，高频信号消失，高频保护无时限启动，立 即切除故障。 结合滤波器是接在耦合电容器的低电压端和连接电力线载 波机的高频电缆之间；或者在桥路的情况下，直接或经过附加 设备接往另一台结合设备。
情况时，应立即停用该线路重合闸，并报调度，要求停用该线路，
通知专业人员处理。
2、耦合电容器和结合滤波器的连接线断线时，应先将其接地刀
闸合上，然后处理断线。
Thanks!
[2]ZJBD
使用
耦合电容器是和结合滤波器、阻波器一起使用的。 结合设备接在耦合电容器的低电压端和连接电力 线载波机的高频电缆之间；或者在桥路情况下， 直接或经过附加设备接往另一台结合设备。结合 设备经耦合电容器与电力线的一相或多相导线耦 合。相地耦合、相相耦合是最普遍的耦合方式。
[3] 常见异常 ZJBD
线路阻波器——精选推荐
线路阻波器按GB/T7330-98 IEC353-89 标准生产。
线路阻波器一般由电感形式的主线圈、调谐装置以及保护元件组成（当用于超高压电力系统时还应配备均压屏蔽环）。
产品型号意义XZK – 2000 - 1.0 / 40 - T6XZK 开放式阻波器；XZF 封闭式阻波器2000 额定持续电流（A）1.0额定电感（mH）40额定短时电流（kA）T 厂家代号6设计序号Ω的频率范围表；另外线路特性阻抗为300Ω，单频阻塞阻抗∣Zb∣≥600Ω或宽带阻塞电阻Rb≥450Ω的频率范围表与它是有差异的。
自谐振频率应高于500kHz，但额定电感大于0.5mH的除外；若自谐振频率低于500kHz，可使该阻波器在某一频带内无阻塞性能品质因数主线圈在100kHz时的品质因数应小于30主要技术参数及要求：工程条件工作条件使用地点：户外海拔高度：不大于1000m环境温度：－40 ～＋45℃工业频率：50Hz污秽等级：Ⅱ级安装方式：悬挂式或支座式接地方式：中性点直接接地地震基本烈度7度水平地震加速度0.2g垂直地震加速度0.1g历史土壤最大冻结深度610mm覆冰厚度(在风速不大于15m/s) 10mm历史最大积雪厚度280mm技术条件1 系统额定电压：220kV2 最高电压：252 kV3 额定频率：50Hz4 额定电流：2000A5 主线圈额定电感量： 1.0mH6 热稳定额定电流：40kA3s7 阻塞频率：84~500k Hz8 最小阻塞阻抗：≥570Ω9 F级绝缘10 氧化锌避雷器应符合JB/T6479电力系统线路阻波器用金属氧化物避雷器的要求平板式接线端子为铝合金镀银，应承受的拉力为：水平纵向: 3000N垂直方向: 1500N水平横向: 1500N爬电比距 3.1cm/kV最高电压安全系数>1.67正弦三周波11 在1.1×Um/3kV下,户外晴天夜晚无可见电晕。
在1.1×Um/3kV下,无线电干扰电压不大于500 V。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
类别：电力设备规格：XZK三、型号定义举例XZK-630-1.0/20-Y1XZK-------开放式阻波器630 -------额定持续电流（A）1.0 --------额定电感量（mH）20 ---------额定短时电流（kA）Y1---------制造厂商代码介绍：一、概述（1）用途阻波器是电力载波通信系统的关键设备，与耦合电容器、结合滤波器组合，为传输遥控、遥测、继电保护、电话、电传等信号提供载波通道；阻波器串联在高压输电线上，用以阻塞高频信号向非通信方向传输，从而起到变压器等一次高压设备无高频信号串挠运行和稳定高频载波通道传输的作用。
（2）结构组成和性能简介阻波器由主线圈、调谐元件和避雷器组成。
A．主线圈：主线圈由高导电铝扁线绕制而成，主要有200A/5KA、400A/10KA、630A/16KA、1000A/25KA、1250A/31.5KA、1600A/40KA等规格，也是阻波器电感量的决定因素，电感量与阻塞效果的关系详见下表。
表1：阻波器阻塞频带带宽表主线圈额定电感量（mH）0.2 0.3 0.5 1.0 1.5 2.0频带带宽（KHz）Rb≧600Ω 260~500 208~500 160~500 84~500 64~500 40~500B．调谐元件：由电容器、调谐电感和电阻组成，与主线圈构成谐振电路，对载波频率呈高阻抗，对于工频电流呈低阻抗，根据国际标准IEC353-1989第5.4条载波性能和第7条阻塞要求，本厂的阻波器的设计以电阻分量型为主，Rb≧600Ω。
C．避雷器：避雷器采用符合JB/6479-92《交流电力系统阻波器用有串联间隙金属氧化物避雷器》标准的专用避雷器，其功能是在大气雷电或操作过电压时，限制在一定范围内，以保护主线圈和调谐元件。
二、设备制造标准：* GB/T7330-98《交流电力系统阻波器》* 国际IEC353标准* 国际IEC495(93年版) 标准四、工作条件A．环境条件温度最高气温：＋50℃最低气温：－40℃最高日平均气温：＋30℃最高年平均气温：＋20℃B．海拔高度：≤1500米C．相对湿度：≤90％D．使用条件：户外式E．风速：小于35m/sF．地震烈度：不超过8度G．覆冰：重冰区，覆冰厚度10mmH．污秽等级为Ⅲ级I．大气环境：无损坏性气体或过量的粉尘五、技术参数表2：阻波器技术参数表序号型号额定持续电流（A）额定电感量（mH）额定短时电流（KA）短时电流不对称峰值（KA）1 XZK-200-0.5/5 200 0.5 5 12.82 XZK-200-1.0/5 200 1.0 5 12.83 XZK-200-2.0/5 200 2.0 5 12.84 XZK-400-0.5/10 400 0.5 10 25.55 XZK-400-1.0/10 400 1.0 10 25.56 XZK-400-2.0/10 400 2.0 10 25.57 XZK-630-0.5/16 630 0.5 16 40.88 XZK-630-1.0/16 630 1.0 16 40.89 XZK-630-2.0/16 630 2.0 16 40.810 XZK-630-0.5/20 630 0.5 20 5111 XZK-630-1.0/20 630 1.0 20 5112 XZK-630-2.0/20 630 2.0 20 5113 XZK-1000-0.5/25 1000 0.5 25 6414 XZK-1000-1.0/25 1000 1.0 25 6415 XZK-1000-2.0/25 1000 2.0 25 6416 XZK-1000-0.5/31.5 1000 0.5 31.5 80.317 XZK-1000-1.0/31.5 1000 1.0 31.5 80.318 XZK-1000-2.0/31.5 1000 2.0 31.5 80.319 XZK-1250-0.5/31.5 1250 0.5 31.5 80.320 XZK-1250-1.0/31.5 1250 1.0 31.5 80.321 XZK-1250-2.0/31.5 1250 2.0 31.5 80.322 XZK-1250-0.5/40 1250 0.5 40 10223 XZK-1250-1.0/40 1250 1.0 40 10224 XZK-1250-2.0/40 1250 2.0 40 10225 XZK-1600-0.5/40 1600 0.5 40 10226 XZK-1600-1.0/40 1600 1.0 40 10227 XZK-1600-2.0/40 1600 2.0 40 102六、安装说明XZK系列阻波器的接线端子尺寸符合GB5273-85标准。
XZK系列阻波器有挂式和座式两种安装方式。
（1）挂式安装方式中小型阻波器为中心单吊环方式，可用绝缘子串直接挂在输电线上，也可悬挂于龙门架上。
大型阻波器有单吊点式、双吊点式、三吊点式（叁见附件四、附件五）。
大风地区，阻波器备有下吊环，可用绝缘子串倒V形固定，以免阻波器晃动引起事故。
挂式安装时，阻波器接线端子的上下连接线长度应适当，使阻波器保持垂直状态。
（2）座式安装方式中小型阻波器为单点支持式，大型阻波器为多点支持式（叁见附件四、附件五）。
安装时，把座架等附件安装于阻波器下吊架的固定板上，座架下部与绝缘子支柱联接固定。
小型阻波器也可直接座装于耦合电容器上。
七、预防性安全检查经安装运行的阻波器为了保证供电和通讯安全，每年雷雨季节前，应对阻波器中的避雷器按制造厂商的说明书要求做预防性试验，并对电气叁数进行检查。
七、包装运输:（1）包装所提供的设备及部件按照国家标准有关包装的技术可靠包装。
对需要特别保护的部件、配件及安装材料等要特别处理，以满足长途运输、吊装和装卸的需要。
并应保证设备各组成元件在运输过程中不致遭到损坏、变形、丢失和受潮。
对于外露的密封面，应有预防腐蚀和损坏的措施。
（2）运输及保管包装运输时，都是整体组装发运。
线路阻波器XZK高频线路阻波器用途：线路阻波器是串联在电力输电线上的重要设备，它为利用电力线传送高频保护和载波系统的分流信号构成通道；阻止高频信号向不需要的方向传送，并抑制变电站对载波系统的分流影响，同时正常地转送工频电流。
特点：XZK型（开放式）阻波器，其结构轻巧，价格经济，适用于220KV及以下线路，同时满足短路电流的要求，连续电流余度较大，温升损耗小。
XZF型（封闭式）阻波器系引进技术生产的低损耗节能型阻波器，除定型产品外，可根据用户需要，对外型尺寸，各种参数及IEC标准Ⅱ、Ⅲ系列短时电流等要求进行设计。
使用条件：使用地点：户外；环境温度：－40～＋45℃最大日温差： 25℃最大日温差：0.1W/cm2相对湿度：不大于80%最大覆雪厚度： 24mm 最大覆冰厚度： 10mm最大风速： 30m/s污秽等级：Ⅲ级地震烈度： 8度水平加速度： 0.2g垂直加速度：0.1g海拔高度：不大于1000m；工业频率：50Hz；大气环境：无损坏性气体或过量的粉尘；特殊条件：凡超出以上范围的异常条件，如盐雾，工业污染，蒸汽等严重恶劣大气条件的，均可提出，与我方协商。
执行标准:IEC60353GB7330-1998 交流电力系统阻波器GB/T 16927-1997 高电压实验技术GB311.1-1997 高压输变电设备的绝缘配合GB1094.2-1996 电力变压器,第二部分:温升GB11604-89 高压电器设备无线电干扰测试方法频率范围:注：每格内两频率分别表示：一般要求（Rb≥600Ω或Z≥800Ω）产品的最低中心频率较高要求（Rb≥800Ω或Z≥1200Ω）产品的最低中心频率Rb：阻塞电阻Z：阻塞阻抗性能:1调谐装置在经受持续电流、额定短时电流、或紧急过载电流时，主线圈的温升及磁场不会引起阻塞性能的显著改变和线路阻波器的结构损坏，调谐装置的布置考虑到便于更换。
2避雷器保证当主线圈经受持续电流、额定短时电流、或紧急过载电流时，温升及磁场不会使其功能发生显著变化，也不会引起阻塞性能的显著改变和线路阻波器的结构损坏。
当短时电流流失过线路阻波器并在线路阻波器两端感应的工电压不会使其动作或放电，在它动作于某种冲击过电压后，相继而来的短时电流感应的工频电压也不会使它维持放电或动作状态。
3线路阻波器外表面经工艺处理后喷漆，表面漆有防老化作用及防紫外线作用。
4为便于安装，线路阻波器带有吊耳。
结构:阻波器由主频线圈，调谐装置和保护装置组成。
主线圈用锞铝扁线绕制而成，根据额定电流等级，设计成径向双层或多层式，匝间用玻璃钢垫块和撑条支持，经浸漆处理，整体性强,结构轻巧.包装运输:1包装所提供的设备及部件按照国家标准有关包装的技术可靠包装。
对需要特别保护的部件、配件及安装材料等要特别处理，以满足长途运输、吊装和装卸的需要。
并应保证设备各组成元件在运输过程中不致遭到损坏、变形、丢失和受潮。
对于外露的密封面，应有预防腐蚀和损坏的措施。
2运输及保管包装运输时，都是整体组装发运。
