盐雾试验方法及标准
盐雾试验操作方法讲解
盐雾试验操作方法讲解盐雾试验是一种常用的环境测试方法，用于模拟金属材料在腐蚀性气候条件下的耐蚀性能。
通过盐雾试验可以评估材料的腐蚀抗性，验证其质量和可靠性。
以下是盐雾试验的操作方法及注意事项。
1. 试验前准备在进行盐雾试验前，需要准备以下材料和设备： - 盐雾试验箱 - 盐水溶液 - 试样- 试验记录表 - 温湿度计2. 操作步骤2.1. 设置试验条件1.将试验箱温度设定在指定范围内（通常在35°C~50°C之间）。
2.按照要求调节试验箱的湿度。
3.调节盐水浓度，一般为5%~10%的盐水溶液。
2.2. 安放试样1.将试样放置在试验箱内的相应位置。
2.确保试样之间的间距足够，不要相互遮挡。
2.3. 启动试验1.将设备开启，开始盐雾喷洒。
2.设置试验时间，通常为24小时以上。
2.4. 结束试验1.在规定的试验时间结束后，关闭盐雾试验箱。
2.取出试样，检查试验效果。
2.5. 数据记录1.记录试验条件、试验时间、试样编号等信息。
2.记录试验过程中观察到的现象，如腐蚀、锈蚀程度等。
3. 注意事项1.盐水溶液需要定期更换，避免浓度过高或过低导致试验效果不准确。
2.每次试验前需进行试验箱的清洁和维护，确保试验条件稳定。
3.试验过程中需要避免他人随意打开试验箱，以免影响试验结果的准确性。
4.在盐雾试验结束后，及时清洁试样，防止二次污染发生。
结论盐雾试验是一项重要的校验方法，通过本次试验，我们可以清晰地了解到试验操作方法及注意事项。
合理的操作步骤和严格的质量管理可以确保试验的准确性和可靠性，为产品质量提供重要参考。
希望以上信息能够帮助您更好地开展盐雾试验工作。
以上便是盐雾试验操作方法的详细讲解，希望对您有所帮助。
盐雾试验判定标准及参数表
盐雾试验判定标准及参数表
盐雾试验的判定标准及参数表通常包括以下内容：
1.试验温度：盐雾试验的试验温度通常为35℃左右，但也可以根据产品特
性和试验要求进行调整。
2.盐溶液浓度：盐雾试验所使用的盐溶液浓度通常为5%的氯化钠盐水溶
液，也可以根据产品特性和试验要求进行调整。
3.盐雾沉降率：盐雾沉降率是盐雾颗粒在单位时间内沉降到被测表面的沉
积量，通常以毫升/小时为单位。
根据产品特性和试验要求，盐雾沉降率可以在1~2ml/80cm2·h之间进行调整。
4.试验时间：盐雾试验的试验时间可以根据产品特性和试验要求进行调
整，但通常以24小时为一个周期，每个周期内至少进行48小时的喷雾
试验。
5.判定标准：盐雾试验的判定标准通常包括以下内容：
a. 外观评级：对被测表面的外观进行评估，包括颜色变化、腐蚀程度、产物沉积等。
评级方法包括目视法和测量法，如ISO 10289-1999标准中规定了金属基体上金属和其他无机覆盖层的经腐蚀试验后的试样和试件的评级方法。
b. 腐蚀面积占比：通过对被测表面进行拍照、测量等手段，计算出腐蚀面积所占的比例。
根据腐蚀面积占比的大小，可以将腐蚀程度分为不同的等级，如1级、2级、3级等。
c. 失光程度：通过测量被测表面的光泽度，评估失光程度。
失光程度可以反映产品在使用过程中的耐候性和美观程度。
d. 其他性能指标：如涂层附着力、硬度等其他性能指标也可以作为盐雾试验的判定标准。
总之，盐雾试验的判定标准及参数表是根据产品特性和试验要求而定的，需要结合具体情况进行制定。
盐雾试验判定标准GJB
盐雾试验判定标准GJB
盐雾试验是一种常用的环境试验方法，用于评估材料和涂层在盐雾腐蚀环境下的耐蚀性能。
本文将介绍盐雾试验判定标准GJB的相关内容。
一、试验目的
盐雾试验判定标准GJB的目的是通过模拟盐雾环境，评估材料和涂层的抗腐蚀性能，判断其是否符合相关标准和要求。
二、试验方法
2.1 试验设备
盐雾试验通常使用盐雾试验箱进行，试验箱内部的温度、湿度和盐雾浓度可以根据需要进行调节。
2.2 试验过程
1.将待测试的样品放入盐雾试验箱中。
2.调节试验箱的温度、湿度和盐雾浓度，进行设定的盐雾喷淋试验。
3.持续一定的时间后，取出样品进行检查。
2.3 试验评定
根据盐雾试验的结果，可以评定样品的腐蚀情况，判断其耐蚀性能好坏。
三、试验标准
盐雾试验判定标准GJB中通常包括了以下内容：
1.试验的时间和条件设定。
2.对样品腐蚀程度的判定方法。
3.盐雾试验结果的记录和报告要求。
四、试验结果分析
根据盐雾试验的结果，可以对材料和涂层的抗腐蚀性能进行评估，为产品的改进提供参考依据。
五、结论
盐雾试验判定标准GJB是评估材料和涂层抗腐蚀性能的重要依据，它能够帮助企业提升产品质量，确保产品在恶劣环境下的可靠性和稳定性。
以上就是关于盐雾试验判定标准GJB的介绍，希望对读者有所帮助。
盐雾试验测试方法及要求
盐雾试验测试方法及要求一、背景介绍盐雾试验是一种用于评估材料和涂层在盐雾腐蚀环境下耐蚀性能的常用方法。
该测试方法广泛应用于各种行业，特别是在汽车、航空航天、电子等领域，以确保产品的质量和耐久性。
二、盐雾试验测试方法1. 试验条件设定在进行盐雾试验时，需要根据标准要求和具体产品的使用环境确定试验条件，包括盐水浓度、温度、湿度、试验时间等参数。
通常情况下，盐水浓度为5%10%，50℃，相对湿度为85%~100%。
试验温度为35℃2. 试验设备盐雾试验主要依靠盐雾腔来模拟真实环境中的盐雾腐蚀情况。
盐雾腔通常包括试验室、喷雾器、加热器、盐水箱等组成部分，确保试验条件的稳定性和可控性。
3. 试验步骤•将待测试样品放置于盐雾腔内，根据要求设置试验参数。
•开启盐水泵，将盐水喷洒至样品表面，使其暴露于盐雾中。
•根据试验要求设定时间，进行盐雾暴露。
•完成试验后，取出样品进行观察和评估，记录试验结果。
三、盐雾试验测试要求1. 观察评估标准在盐雾试验结束后，需要对样品表面的腐蚀情况进行观察和评估。
主要包括表面腐蚀程度、氧化情况、脱落情况等指标，以确定样品在盐雾环境下的耐蚀性能。
2. 试验结果判定根据试验结果和标准规定的评估标准，判定样品的耐蚀性能是否符合要求。
如果样品表现良好，符合要求，则可以认定其具有较好的盐雾腐蚀抗性；否则，需要进行进一步改进和优化。
3. 试验报告撰写根据试验结果和评估标准，编写盐雾试验报告，包括试验条件、设备、步骤、观察评估结果等内容，确保试验过程的可追溯性和透明性。
四、结论盐雾试验是一种重要的材料耐蚀性能评估方法，在各行业中都具有广泛的应用。
通过合理的试验方法和严格的测试要求，可以有效评估产品在盐雾环境下的性能表现，提高产品的质量和可靠性。
盐雾试验条件及标准是什么
盐雾试验条件及标准是什么盐雾试验是一种常用的耐腐蚀性测试方法，其主要目的是模拟产品在海洋环境下长期暴露在盐雾中所受到的腐蚀作用，以评估产品的耐腐蚀性能。
盐雾试验条件和标准对于确定产品在恶劣环境下的使用寿命和性能起着至关重要的作用。
盐雾试验条件1.试验设备：通常使用专用的盐雾试验箱进行测试，该设备能够模拟出不同浓度的盐水溶液，产生盐雾环境。
2.测试样品：测试样品需预先清洁和处理，确保表面没有任何有机物或破损，以保证试验结果的准确性。
3.试验温度：通常在35°C至50°C之间，具体的试验温度根据不同产品的使用环境设定。
4.盐雾浓度：通常使用5%的NaCl溶液进行测试，不同规范和标准可能有所不同，需根据要求进行调整。
5.试验时间：试验时间通常在24小时至1000小时不等，根据产品的使用环境和标准要求进行设置。
盐雾试验标准1.ISO 9227：ISO 9227标准是盐雾试验的国际标准，规定了盐雾试验的基本方法和步骤，被广泛用于测试金属材料的耐腐蚀性能。
2.ASTM B117：ASTM B117标准是美国材料和试验协会发布的盐雾试验标准，适用于金属涂层、涂料和表面处理材料的耐腐蚀性能测试。
3.GB/T 2423.17：GB/T 2423.17是中国国家标准化委员会发布的盐雾试验标准，适用于各类产品在盐雾环境中的耐腐蚀性能测试。
4.JIS Z 2371：JIS Z 2371标准是日本工业标准化协会发布的盐雾试验标准，被广泛用于测试各类产品在盐雾环境下的抗腐蚀性能。
5.企业内部标准：除了上述国际和国家标准外，一些企业也可能根据自身产品的特点和要求制定内部的盐雾试验标准，以确保产品的质量和耐久性。
综上所述，盐雾试验条件和标准对于评估产品的耐腐蚀性能至关重要。
通过严格按照标准要求进行盐雾试验，能够帮助制造商评估产品的质量和性能，提高产品的可靠性和耐久性，为客户提供更加优质的产品和服务。
盐雾试验的标准

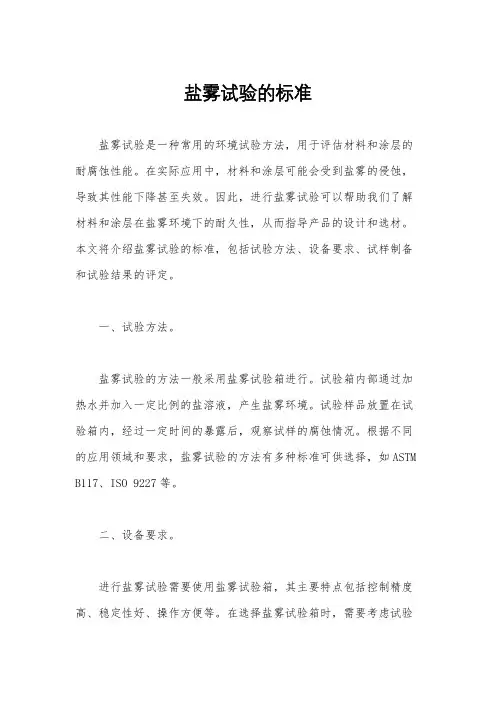

盐雾试验的标准盐雾试验是一种常用的环境试验方法，用于评估材料和涂层的耐腐蚀性能。
在实际应用中，材料和涂层可能会受到盐雾的侵蚀，导致其性能下降甚至失效。
因此，进行盐雾试验可以帮助我们了解材料和涂层在盐雾环境下的耐久性，从而指导产品的设计和选材。
本文将介绍盐雾试验的标准，包括试验方法、设备要求、试样制备和试验结果的评定。
一、试验方法。
盐雾试验的方法一般采用盐雾试验箱进行。
试验箱内部通过加热水并加入一定比例的盐溶液，产生盐雾环境。
试验样品放置在试验箱内，经过一定时间的暴露后，观察试样的腐蚀情况。
根据不同的应用领域和要求，盐雾试验的方法有多种标准可供选择，如ASTM B117、ISO 9227等。
二、设备要求。
进行盐雾试验需要使用盐雾试验箱，其主要特点包括控制精度高、稳定性好、操作方便等。
在选择盐雾试验箱时，需要考虑试验箱的容积大小、温度范围、盐雾浓度调节范围等因素，以满足不同试验要求。
三、试样制备。
在进行盐雾试验之前，需要对试样进行制备。
通常情况下，试样应该经过清洗、去除油污和氧化层等处理，以保证试验结果的准确性。
同时，试样的尺寸和形状应符合相关标准的要求，以确保试验结果的可比性。
四、试验结果的评定。
在盐雾试验结束后，需要对试样的腐蚀情况进行评定。
评定的内容主要包括试样表面的腐蚀程度、腐蚀类型、腐蚀面积等。
根据评定结果，可以对材料和涂层的耐腐蚀性能进行判定，从而为产品的改进和优化提供依据。
五、结论。
盐雾试验是一项重要的环境试验方法，对于材料和涂层的耐腐蚀性能评定具有重要意义。
了解盐雾试验的标准和方法，可以帮助我们更好地进行试验工作，提高产品的质量和可靠性。
同时，不断完善和规范盐雾试验的标准，也有助于推动相关行业的发展和进步。
希望本文对盐雾试验的标准有所帮助，谢谢阅读！。
盐雾试验方法和判定标准
盐雾试验方法和判定标准盐雾试验：一、定义盐雾试验是一种常规检测，用来模拟因海边空气夹带氯化钠对产品芯片、外壳和其他部件有害影响的海洋环境。
它将侵蚀剂—尤其是氯化钠，也可以是氯化钙悬浮在室内气流中，与被试物料接触，以检测其耐腐蚀性。
二、原理盐雾试验的原理是，将悬浮于空气中的氯化钠等离子，用压缩空气将它们喷射于被试样品表面，评价其耐腐蚀性。
通常使用的离子溶液是催化燃料汽油的混合液，其主要成分是氯化钠或大豆油甲醇。
三、测试要点1、操作方法：（1）悬浮溶液的准备：将盐离子混合液与空气混合后振荡，使其悬浮于空气中，形成溶液。
（2）准备夹具：准备圈梁板，夹住检测样品，使得检测样品面向喷口。
（3）准备测试环境：准备控制室温度恒定，保持相对湿度，控制喷口距离等。
（4）操作：把准备好的混合液从准备的离子喷口中喷入被试样品的表面，评价其耐腐蚀性。
2、实验方案：（1）试验条件：室内相对湿度约为40-75%，温度约为5-45℃，管道长度约为250 mm，喷口处距离被试样品表面约为200-400 mm。
（2）试验周期：在上述条件下错综操作72小时，每24小时量测一次氯离子含量。
3、试验结果判断：（1）表面试验：用高倍及低倍显微镜对试样表面进行观察，记录出现的变化，并和对照样品比较，视腐蚀状况的严重程度将测试分类；（2）氯离子含量测定：试验结束后，用质谱仪 1.1.1测试试样表面沾染的氯离子量，获得最终测试结果；（3）判定标准：结果和氯离子含量相结合，根据标准判断试验样品是否符合要求。
其判定标准如下：A、不论氯离子含量有多少，只要表面有明显腐蚀形成缺口、破裂等现象，均判定为不合格；B、氯离子含量小于50mg / l的测试样品，仅观察表面有无明显腐蚀现象，如果没有则判定为合格；C、氯离子含量超过50mg / l的测试样品，判定其合格不合格的标准为：含量小于200mg/L时判定为合格，含量高于200mg/L时判定为不合格。
盐雾试验标准GBT10125-2021
盐雾试验标准GBT10125-2021
一、引言
盐雾试验是一种常用的环境试验方法，用于评估材料或涂层在盐雾腐蚀条件下的耐蚀性能。
盐雾试验标准GBT10125-2021是我国针对这一领域的标准文件，明确了试验的方法、条件以及结果的评定标准。
二、试验方法
2.1 试验设备
盐雾试验常用的设备是盐雾试验箱，其容积、温度范围和盐雾浓度等参数需要符合GBT10125-2021中的规定。
2.2 试验条件
根据GBT10125-2021的要求，盐雾试验的温度、相对湿度、喷雾周期和盐水浓度等试验条件需要在实验过程中严格控制。
2.3 试验程序
根据GBT10125-2021的要求，试样需要经过一定的预处理后放置在盐雾试验箱中，在规定的时间内持续暴露于盐雾环境中，并定期观察试样的腐蚀情况。
三、试验结果评定
根据GBT10125-2021的规定，试验结束后需要对试样进行检查和评定。
根据试验条件的不同，试样可能出现不同程度的腐蚀，评定标准需要根据试验的具体要求来确定。
四、结论
盐雾试验标准GBT10125-2021是在盐雾试验领域中具有权威性和指导性的标准文件，对于评估材料和涂层的耐蚀性能具有重要意义。
合理遵循GBT10125-2021标准的要求，能够确保试验结果的可靠性和可比性，为相关领域的研究和生产提供参考价值。
五、参考文献
•国家标准GBT10125-2021 盐雾试验标准
以上是关于盐雾试验标准GBT10125-2021的文档内容，希望对您有所帮助。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、制定目的
按照产品标准要求对进厂的金属件进行盐雾试验。
同时对生产过程中出现的质量问题、质量异议进行盐雾试验，准确出具判定结果，确保符合规定要求的材料投入使用及产品交付给顾客。
二、适用范围
适用于对本公司所有进厂的金属件的盐雾试验。
三、职责
1．本岗位人员应具备公司认定的岗位操作资格，并按计划要求进行规定金属件的盐雾试验，准确出具检验分析报告。
2．岗位作业人员应明确对应金属件的标准和试验要求，能熟练掌握试验设备的性能和操作，并对检验分析结果作出判定，保存相关记录。
3．及时将检验结果通知相关部门和相关人员。
4．相关配套单位提前将被试产品（试样）做好标记送到试验室，试验人员应对来样作验收登记，对不符合要求的予退回重取。
四、作业程序
1. 试验设备
喷水盐雾试验机（SY－150）
2. 试验方法
1）金属基材的表面电镀及化学镀处理零件，以《人造气氛腐蚀试验盐雾试验》GB/T10125－97进行
人造气氛腐蚀试验盐雾试验方法：
a. 试验溶液
将化学纯的氯化钠溶于蒸馏水或去离子水中，其浓度为50±5g/L。
用酸度计测量溶液的PH值，也可以用经酸度计校对过的精密PH试纸作为日常检测。
溶液的PH值，可用化学纯的盐酸或氢氧化钠调整。
使试验箱内盐雾收集液的PH值为6.5－7.2。
为避免喷嘴堵塞，溶液使用之前必须过滤。
b. 试样
试样的类型、数量、形状和尺寸，应根据被试覆盖层或产品标准的要求而定。
若无标准，可同有关方面协商决定。
试验前试样必须充分清洗，清洗方法视试样表面状况和污物性质而定。
不能使用会浸蚀试样表面的磨料和溶剂。
试样洗净后，必须避免沾污。
如果试样是从工件上切割下来的，不能损坏切割区附近的覆盖层。
除有规定外，必须用适当的覆盖层，如：油漆、石碏或粘结胶带等，对切割区进行保护。
c. 试样放置
试样放在试验箱内，被试面朝上，让盐雾自由沉降在被试面上，被试面不能受到盐雾的直接喷射，试样放置的角度是重要的。
平板试样的被试面与垂直方向成15°－30°，并尽可能成20°。
表面不规则的试样（如整个工件），也应尽可能接近上述规定。
试样不能接触箱体，也不能相互接触。
试样之间的距离应不影响盐雾自由降落在被试面上。
试样上的液滴不得落在其他试样上。
试样支架用玻璃、塑料等材料制造。
悬挂试样的材料，不能用金属，须用人造纤维、棉纤维或其他绝缘材料。
支架上的液滴不得落在试样上。
d. 试验条件
喷雾箱内温度为35±2℃。
盐雾沉降的速度，经24h喷雾后，每个收集的溶液，就80cm2而言应为1－2ml/h，含氯化钠浓度为50±10g/L，PH值为6.5－7.2。
通过试样区的雾液，不得再使用e. 试验周期
试验的时间，应按被试覆盖层或产品标准的要求而定；若无标准，可经有关方面协商决定。
推荐的试验时间为：2，6，16，24，48，96，240，480，720h。
在规定的试验周期内，喷雾不得中断。
只有当需短暂观察试样时，才能打开盐雾箱。
如果试验终点取决于开始出现腐蚀的时间，试样需要经常检查。
因此这些试样不能同已有预定试验周期的试样一起试验。
对预定周期的试验，可按上述周期进行检查。
但在检查过程中，不能破坏试面。
开箱检查试样的时间，应尽可能短。
f. 试验后试样的清洗
试验结束后，取出试样。
为减少腐蚀产物的脱落，试样在清洗前，放在室内自然干燥0.5－1h。
然后用不高于40℃的清洁流动水轻轻清洗，除去试样表面盐雾溶液的残留物，立即用吹风机吹干。
g. 试验结果的评价
对所测定的试验结果与金属基体上金属和其他无机覆盖层经腐蚀试验后的试件和试件评
级GB/T6461－2002技术标准、双方协议进行对照，在标准范围内则判合格，反之则判不合格。
2）铝及铝合金阳极氧化零件，以氧化膜的铜加速醋酸盐雾试验（CASS）标准进行铝及铝合金阳极氧化氧化膜的铜加速醋酸盐雾试验（CASS）方法：
a. 试验溶液
将分析纯的氯化钠溶于蒸馏水或去离子水中，使其浓度为50±5g/L。
在此氯化钠溶液中加入分析纯二氯化铜（CuCl2·2H2O），使其浓度为0.26±0.02g/L（0.205±0.015g/L CuCl2）。
用分析纯冰醋酸和氢氧化钠将溶液的PH值调至3.0－3.1。
PH值应在25℃时用PH计测量，或用精密PH试纸进行日常检测。
溶液在使用前必须过滤，以免堵塞喷嘴。
b. 试样（同金属覆盖层中性盐雾试验（NSS）标准中的b）
c. 试样放置（同金属覆盖层中性盐雾试验（NSS）标准中的c）
d. 试验条件
喷雾箱内温度为35±2℃。
盐雾沉降的速度，经24h喷雾后，每个收集的溶液，就80cm2而言应为1－2ml/h，含氯化钠浓度为50±10g/L，PH值为3.0－3.1。
通过试样区的雾液，不得再使用。
为了比较不同试验室或不同日期的试验条件可用镍板校准。
e. 试验周期
试验的时间，应按被试覆盖层或产品标准的要求而定；若无标准，可经有关方面协商决定。
推荐的试验时间为：4、8、16、26、32、40、48、56、64、72h。
在规定的试验周期内，喷雾不得中断。
只有当需短暂观察试样时，才能打开盐雾箱。
f. 试验后试样的清洗
试验结束后，取出试样。
自然干燥0.5－1h，然后用不高于40℃的清洁流动水轻轻清洗，除去试样表面盐雾溶液的残留物，立即将试样用不超过200kpa的压缩空气或吹风机吹干。
g. 试验结果的评价（同金属覆盖层中性盐雾试验（NSS）标准）
3）试验结果与判断准则
对所测定的试验结果与相关产品的技术标准、双方协议进行对照，在标准范围内则判合格，反之则判不合格。
若无特别指定，常规记载仅需考虑如下几方面：
a.试验后的外观；
b.去除腐蚀产物后的外观；
c.腐蚀缺陷如点蚀、裂纹、气泡等的分布和数量；
上述试验结果的评定依GB/T6461-2002《金属基体上金属和其他无机覆盖层经腐蚀试验后的试
样和试件的评级》所规定的方法进行评定。
5）试样保存
对做完试验的样应放在试样袋内，并在试样袋上写明试样情况、试验日期等，一般保存六个月以上。
五、喷水盐雾试验机（SY－150）操作方法
1.调配试验溶液
调配方法：将9.5公升之纯净蒸馏水，加入500g氯化钠，加以搅拌，使其充分溶解。
2.将药水倒入盐水液注入口，使药水流至盐水预热槽。
3.将湿球杯加水，湿球温度计覆盖纱布，纱布末端置于湿球杯内。
4.放置试片或试样于置物架上（摆设角度依所需标准规定摆设）。
5.设定试验温度
* 依所需试验标准设定温度
A．盐水试验法：试验室温度35度，饱和空气桶温度47度。
B．腐蚀试验法：试验室温度50度，饱和空气桶温度63度。
6.按下电源，操作按键，现行预温，以达到设定温度。
* 注意需将试验盖盖上。
（如水位不足之警示灯亮，则将会自动控制补充水位。
直到正常之警示灯亮为止，即可操作）
7.设定试验时间
8.按下记时计、空压机两按键进行试验。
* 按下喷雾按键如无气体喷出，查看空压机开关进气阀及调整阀是否开启。
* 实验室中如欲看成品，按下处雾开关，使雾气迅速排出室外。
9.试验完毕，将各开关关闭。
* 如离下次试验时间间隔较长，请于此次试验完毕，清洗试验室内部，以保持机器清洁
六、相关标准
1. 人造气氛腐蚀试验盐雾试验GB/T10125－97
2.铝及铝合金阳极氧化氧化膜的铜加速醋酸盐雾试验（CASS）GB/T1297.3－91
3.金属基体上金属和其他无机覆盖层经腐蚀试验后的试件和试件评级GB/T6461－2002
七、本标准经美国总公司批准后颁布实施，修改亦同。
批准：审核：编制：。
