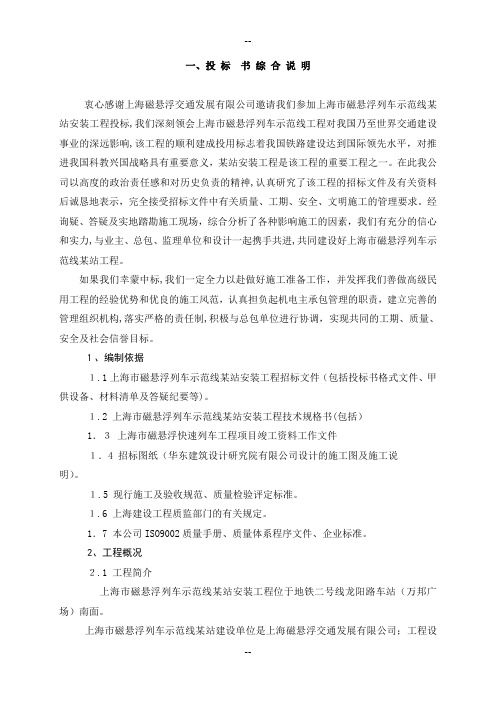

一、投标书综合说明衷心感谢上海磁悬浮交通发展有限公司邀请我们参加上海市磁悬浮列车示范线某站安装工程投标,我们深刻领会上海市磁悬浮列车示范线工程对我国乃至世界交通建设事业的深远影响,该工程的顺利建成投用标志着我国铁路建设达到国际领先水平，对推进我国科教兴国战略具有重要意义，某站安装工程是该工程的重要工程之一。

在此我公司以高度的政治责任感和对历史负责的精神,认真研究了该工程的招标文件及有关资料后诚恳地表示，完全接受招标文件中有关质量、工期、安全、文明施工的管理要求。

经询疑、答疑及实地踏勘施工现场，综合分析了各种影响施工的因素，我们有充分的信心和实力,与业主、总包、监理单位和设计一起携手共进,共同建设好上海市磁悬浮列车示范线某站工程。

如果我们幸蒙中标,我们一定全力以赴做好施工准备工作，并发挥我们善做高级民用工程的经验优势和优良的施工风范，认真担负起机电主承包管理的职责，建立完善的管理组织机构,落实严格的责任制,积极与总包单位进行协调，实现共同的工期、质量、安全及社会信誉目标。

１、编制依据１.1上海市磁悬浮列车示范线某站安装工程招标文件（包括投标书格式文件、甲供设备、材料清单及答疑纪要等)。

１.2 上海市磁悬浮列车示范线某站安装工程技术规格书(包括）1．３上海市磁悬浮快速列车工程项目竣工资料工作文件１．4 招标图纸（华东建筑设计研究院有限公司设计的施工图及施工说明）。

１.5 现行施工及验收规范、质量检验评定标准。

１.6 上海建设工程质监部门的有关规定。

1．7 本公司ISO9002质量手册、质量体系程序文件、企业标准。

2、工程概况２.1 工程简介上海市磁悬浮列车示范线某站安装工程位于地铁二号线龙阳路车站（万邦广场）南面。

上海市磁悬浮列车示范线某站建设单位是上海磁悬浮交通发展有限公司；工程设计单位：华东建筑设计研究院有限公司;工程造价监理单位:上海第一测量师事务所有限公司;工程施工监理单位:上海市建筑科学研究院建设工程咨询监理部。

上海市轨道交通某车站工程施工组织设计word精品文档225页

目录第一篇技术标编制说明第一章投标设想和编制依据…………………………………1-1一、投标设想………………………………………………………1-1二、工程目标和奖罚标准…………………………………………1-21、工程目标……………………………………………………1-22、奖罚标准………………………………………………………1-2三、编制依据…………………………………………………………1-2第二篇施工部署和施工方案第二章工程概况………………………………………………2-1一、地理位置………………………………………………………2-1二、设计概述……………………………………………………2-11、工程概况……………………………………………………2-12、围护结构设计……………………………………………2-13、内部结构设计……………………………………………2-34、工程地质及水文地质概况……………………………………2-3三、周围建筑和地下管线………………………………………2-41、施工现场周围主要建（构）筑物情况和交通情况………2-42、周围地下管线…………………………………………………2-5四、本工程的主要特点和难点……………………………………2-51、周围环境复杂，保护要求高………………………………2-52、工程施工对交通的影响…………………………………2-63、天气情况复杂……………………………………………2-6五、针对本工程主要特点和难点所采取的对策……………2-6 第三章施工部署………………………………………………2-10一、施工设想………………………………………………………2-10二、施工段的划分………………………………………………2-11三、施工流程………………………………………………………2-121、总体施工流程……………………………………………………2-122、施工进度计划表…………………………………………………2-12四、进度控制措施……………………………………………………2-121、技术保证措施……………………………………………………2-122、施工计划的实施及调整…………………………………………2-133、材料供应保证措施………………………………………………2-144、设备供应保证措施………………………………………………2-145、劳务保证措施……………………………………………………2-15 第四章施工准备……………………………………………2-16一、现场交接安排…………………………………………………2-16二、组建项目班子…………………………………………………2-16三、材料、设备准备………………………………………………2-161、材料准备………………………………………………………2-162、设备准备………………………………………………………2-16四、施工准备……………………………………………………2-17五、技术准备……………………………………………………2-17六、施工平面布置……………………………………………………2-181、施工平面布置……………………………………………………2-182、施工用电…………………………………………………………2-183、施工用水…………………………………………………………2-194、临时排水布置………………………………………………2-195、消防布置…………………………………………………2-196、施工材料、半成品、成品堆放……………………………2-19 第五章主要项目施工方案……………………………………2-21一、测量方案………………………………………………2-211、概述…………………………………………………………2-212、仪器设备…………………………………………………2-213、平面控制网布置…………………………………………2-214、垂直轴线测量………………………………………………2-225、高程控制网布置………………………………………………2-236、测量精度主要保证措施……………………………………2-23二、管线搬迁协调方案……………………………………………2-241、总体设想……………………………………………………2-242、管线搬迁的组织协调流程图…………………………………2-253、具体协调步骤和设想…………………………………………2-25三、围护施工方案………………………………………………2-281、工程概况………………………………………………………2-282、施工总体布置………………………………………………2-302.1 施工总体流程安排…………………………………………2-302.2 施工场地布置………………………………………………2-303、S M W工法施工方案………………………………………2-31 3.1 概况…………………………………………………………2-31 3.2 搅拌桩施工工艺及流程……………………………………2-31 3.3 深层搅拌机的选择…………………………………………2-31 3.4 施工流向和顺序…………………………………………2-32 3.5 搅拌桩施工及技术措施…………………………………2-34 3.6 H型钢插入及回收…………………………………………2-36 3.7 施工冷缝处理………………………………………………2-37 3.8 渗漏水处理………………………………………………2-373.9 质量控制要点………………………………………………2-384、灌注桩工程…………………………………………………2-40 4.1 施工工艺……………………………………………………2-40 4.2施工流程……………………………………………………2-40 4.3 施工机械……………………………………………………2-40 4.4 施工准备……………………………………………………2-41 4.5施工方法……………………………………………………2-42 4.6 钻孔施工注意事项………………………………………2-474.7 质量保证措施………………………………………………2-485、地基加固方案………………………………………………2-50 5.1 概况………………………………………………………2-505.2 双液注浆加固施工………………………………………2-506、压顶梁施工方案……………………………………………2-517、基坑降水、排水施工方案……………………………………2-517.1 深井降水…………………………………………………2-517.2 深井管的拆除……………………………………………2-558、质量控制及预防措施…………………………………………2-56 8.1 SMW工法施工质量保证措施…………………………………2-56 8.2 深井降水施工质量保证措施………………………………2-57四、基坑土方开挖和支撑施工方案……………………………2-571、概述……………………………………………………………2-572、基坑土方开挖原则……………………………………………2-573、挖土施工段、层划分及流向…………………………………2-584、挖土机械配备………………………………………………2-595、挖土施工方案…………………………………………………2-596、质量保证措施……………………………………………2-607、支撑安装施工方法………………………………………2-61 7.1 概述………………………………………………………2-61 7.2 支撑安放…………………………………………………2-61 7.3 施加预应力施工和复加预应力施工………………………2-627.4 支撑拆除…………………………………………………2-638、信息化施工…………………………………………………2-649、基坑挖土、支撑施工质量要点……………………………2-64五、主体结构施工方案……………………………………2-651、概述……………………………………………………2-652、结构水平施工缝留设………………………………………2-663、砼底板施工………………………………………………2-66 3.1底板钢筋施工…………………………………………2-66 3.2底板模板施工…………………………………………2-683.3 底板混凝土浇捣…………………………………………2-684、车站地下结构施工…………………………………………2-72 4.1 钢筋施工…………………………………………………2-72 4.2 模板施工…………………………………………………2-73 4.3混凝土浇捣………………………………………………2-74 4.4模板的拆除……………………………………………2-75 4.5 砼养护……………………………………………………2-75 4.6 盾构钢环施工……………………………………………2-75 4.7 主体结构垂直运输………………………………………2-76 4.8 泄水孔处理………………………………………………2-76 4.9 确保质量的技术措施……………………………………2-76六、诱导缝、施工缝施工………………………………………2-771、概述…………………………………………………………2-772、底板诱导缝、施工缝施工…………………………………2-773、外墙诱导缝施工………………………………………2-784、顶板诱导缝施工………………………………………2-795、外墙水平施工缝施工………………………………………2-796、遇水橡胶膨胀条施工………………………………………2-807、诱导缝防水处理…………………………………………2-80七、防水施工方案……………………………………………2-801、概述…………………………………………………………2-802、顶板防水砼施工……………………………………………2-813、顶板防水层施工……………………………………………2-81 3.1 清理基层……………………………………………………2-81 3.2 防水卷材铺设……………………………………………2-823.3 密封胶嵌缝施工……………………………………………2-84 3.4 防水施工技术措施…………………………………………2-87 3.5 其它防水措施…………………………………………………2-88八、基坑回填土施工方案…………………………………………2-88九、季节性施工方案………………………………………………2-891、冬季施工………………………………………………………2-892、雨季施工………………………………………………………2-903、夏季施工………………………………………………………2-90十、主要施工机械和人员配备计划……………………………2-911、主要施工机械的配备计划…………………………………2-912、人员配备计划………………………………………………2-92 第三篇环境保护措施第六章监测方案………………………………………………3-1一、监测方案制定的依据………………………………………3-1二、监测工作的目的……………………………………………3-1三、工程特点…………………………………………………3-1四、监测工作的内容和项目……………………………………3-2五、监测的方法、仪器和监测点布置的原则、埋设方法………3-31.围护墙（内部）水平位移监测（侧斜）………………………3-32.围护墙顶部水平位移监测………………………………3-43.围护墙顶部垂直位移（沉降）监测…………………………3-44.支撑轴力监测………………………………………………3-45.地下水位监测…………………………………………3-56.基坑周围地表沉降监测…………………………………3-57.周围建筑物沉降监测……………………………………3-68.周围地下管线沉降变形监测………………………………3-6六、观测频率及报警值………………………………………3-7七、人员组成及信息反馈……………………………………3-8第七章环境保护………………………………………………3-10一、环境保护准备工作………………………………………3-10二、基坑变形控制保护等级…………………………………3-11三、管线保护措施………………………………………………3-11四、建（构）筑物的保护措施……………………………………3-12五、时空效应……………………………………………………3-12六、信息化施工…………………………………………………3-13七、应急保护措施…………………………………………………3-131、基坑变形产生原因…………………………………………3-142、具体措施………………………………………………………3-143、支护结构应急处理措施的工作流程…………………………3-164、地下管线应急处理措施的工作流程…………………………3-17 第八章交通协调措施………………………………………3-18一、原有交通状况………………………………………………3-18二、交通组织措施………………………………………………3-18三、交通管理措施………………………………………………3-18 第四篇工程质量、安全施工及文明标化的保证措施第十章保证质量的技术措施…………………………………4-1一、总体措施……………………………………………………4-1二、S M W 工法施工质量保证措施…………………………4-2三、深井降水施工质量保证措施……………………………4-3四、挖土、支撑及垫层施工质量保证措施…………………4-3五、钢筋工程质量保证措施…………………………………4-5六、模板工程质量保证措施…………………………………4-9七、砼工程质量保证措施……………………………………4-11八、诱导缝、施工缝质量保证措施……………………………4-12九、防水施工质量保证措施…………………………………4-15十、产品保护措施………………………………………………4-19 十一、特殊天气条件下保证质量措施………………………………4-20 第十一章保证安全及文明施工的措施………………………4-22一、基本原则……………………………………………………4-22二、基坑围护施工安全技术措施………………………………4-25三、高处作业安全技术措施………………………………………4-27四、钢筋加工安全技术措施…………………………………4-29五、机械设备安全技术措施…………………………………4-29六、临时用电安全技术措施…………………………………4-30七、消防措施…………………………………………………4-31八、文明标化…………………………………………………4-32 第五篇总承包管理第十二章总承包管理…………………………………………5-1 一、总承包管理概述…………………………………………5-1二、总承包组织体系…………………………………………5-5三、总承包管理岗位职责……………………………………5-9四、总承包商内容…………………………………………………5-16五、总承包对分包的管理…………………………………………5-46第一篇技术标编制说明第一章投标设想和编制依据一、投标设想我公司有幸能参加上海市轨道交通**线（M8线）一期工程ⅠA 标的投标，感到非常高兴。

上海某轨道交通车站土建施工组织设计方案

目录第一章投标书综合说明 (2)第1节施工组织设计的编制依据 (2)第2节工程概况及特点 (2)第3节施工组织设计编制说明 (3)第二章施工组织设计 (6)第1节施工现场平面布置图 (6)第2节施工进度计划 (6)第3节机械及劳动力安排 (9)第4节工程施工技术方案及施工技术措施 (11)第5节解决本工程各重点问题的施工方案和措施 (53)第三章总承包管理、协调、配合施工措施 (80)第1节工程管理网络 (80)第2节管理人员职责 (81)第3节总承包施工与各专业分包的协调 (88)第四章工程管理、质量管理、安全文明施工保证措施 (90)第1节工程管理 (90)第2节质量管理 (96)第3节安全施工管理措施 (110)第4节文明管理措施 (119)投标书综合说明第一节施工组织设计的编制依据1)XXXX 机场轨道交通车站工程招标文件2)**建筑设计研究所有限公司提供的XXXX 机场轨道交通车站土建工程施工技术要求及施工图纸和说明3)XXXX 机场轨道交通车站工程的答疑会纪要4)现行的国家和地方各种施工验收规范、规程和质量评定标准5)现行的国家和地方关于建设工程施工安全技术法规和安全技术标准6)有关工艺标准和工法7)有关文明标准化工地的规定8)施工现场的实地踏勘第一节工程概况及特点2.1.工程概况上海市某磁悬浮列车示范运营线是一条城市交通和观光、旅游并重的商业高速运营线路，主要用于解决上海浦东国际机场和市区高速交通连接。

浦东国际机场轨道车站近期将作为上述磁悬浮列车线路的终点站，整个设计车站位于机场交通的中心，其上部空间有很高的商业开发价值，故规划中考虑安排有五星级酒店或高级商务楼，因此，整个建筑可较独立地分为车站部分和上部宾馆部分，本期工程仅建车站部分，上部宾馆只留预留插筋。

整个轨道车站为两层，底层是站台层，布置有为整个车站及上部宾馆提供服务的设备机房和磁悬浮列车及今后的地铁二号线运行自身需要的设备机房。

上海市轨道交通十号线十三标机电安装项目施工组织设计

上海市轨道交通十号线十三标机电安装项目施工组织设计基本信息：项目名称：上海市轨道交通十号线十三标机电安装项目项目背景：该项目为上海市轨道交通十号线十三标机电安装项目的施工组织设计，旨在确保项目工程按照计划进行，保证工程质量和安全。

一、项目概述二、项目目标1.确保项目按照合理的工期计划进行，保证工程质量和进度。

2.遵守国家和地方有关工程施工的法规和规范。

3.保证施工现场的安全，预防和减少事故发生。

三、施工组织结构1.项目经理：负责项目的整体管理与协调，确保项目目标的实现。

2.工程师：负责工程技术的指导和监督，保证施工质量。

3.施工队长：负责施工现场的实际操作和管理。

4.安全员：负责现场安全管理和事故防范。

5.质量员：负责质量检查和验收工作。

6.监理人员：监督施工过程中的合规性与质量。

四、施工工序安排1.前期准备工作：包括施工现场选择和租赁、人员招聘、设备购置、编制施工计划等。

2.地下设备管线安装：包括乘务员调度系统和电气设备的安装，确保设备正常运行。

3.配电系统安装：包括配电设备的安装、线路的铺设和连线，确保电力供应的稳定性。

4.监控系统安装：包括监控设备的安装和调试，确保施工现场的安全。

5.消防系统安装：包括火灾报警器和灭火设备的安装，确保施工现场的消防安全。

6.动力系统安装：包括电缆敷设和接线工作，确保动力设备能正常运行。

五、施工安全管理措施1.制定安全操作规程，明确施工人员的安全责任与操作方法。

2.组织安全教育培训，提高施工人员的安全意识和技能。

3.设置安全警示标志和防护设施，确保施工现场的安全。

4.定期进行安全检查和隐患排查，发现问题及时整改。

5.加强现场消防设备的配备，确保施工现场的消防安全。

六、质量管理措施1.制定质量管理计划，明确施工质量要求和检验标准。

2.完善质量控制制度，加强质量监督和检查。

3.做好施工记录和资料整理，便于质量验收和追溯。

4.对施工工序进行适时的自检和交叉检验，确保施工质量。

上海市轨道交通十号线十三标机电安装项目施工组织设计概况

安装分公司项目职能要素分配注: 主管领导: ★主管部门/员: ● 相关部门/人员: △安装分公司项目职业健康安全与环境管理体系职能要素表分配表★:主管领导●:主管部△:相关部门目录第一章工程概况 . ............................................................................................................................4 第二章编制原则及说明 ................................................................................................................7 第三章施工方案和施工技术措施................................................................................................8 第一节、施工方案 (9)第二节、本工程施工难点、特点 ......................................................................................... 73 第三节、施工协调与施工配合 ............................................................................................. 77 第四节、分部分项的施工技术措施 . (88)1. 项目施工质量管理规划 . ................................................................................................... 135 2. 工程质量目标及达标承诺 ................................................................................................ 136 3. 质量管理网络 ................................................................................................................ 136 4. 质量保证体系设臵 . . (137)4.2.4施工员过程控制措施 ................................................................................................. 143 4.2.5项目质检员过程控制操作程序 ................................................................................... 145 4.2.6项目质检员过程控制 ................................................................................................. 145 4.2.7交工验收阶段的质量控制 .......................................................................................... 146 5. 质量管理的措施 .............................................................................................................. 146 6. 机电安装工程各专业质量措施 ......................................................................................... 157 7. 质量通病的防治 .............................................................................................................. 165 8. 工程质量检测方法 . .......................................................................................................... 173 9. 创优规划 ....................................................................................................................... 176 10. 项目质量管理执行的规范与标准 .. (179)第五章安全保护措施................................................................................................................. 180 第一节、特殊天气的施工技术安全措施........................................................................... 180 第二节、重要危险源施工技术安全措施 (181)第三节、现场防火工作措施及防火管理网络 (182)1、现场防火安全管理网络图............................................................................................... 183 2、现场安全保证措施 ......................................................................................................... 184 3、现场安全保证网络图. (186)第六章现场工地文明措施 ........................................................................................................ 187 第一节、现场工地文明措施 ................................................................................................ 187 第二节、现场治安管理网络图 . ............................................................................................ 189 第三节、现场环境管理网络图 . (190)第七章资源计划............................................................................................................................ 191 第一节、安装工程总进度表 ....................................................................................................... 191 第二节、劳动力配臵计划 . .......................................................................................................... 192 第三节、主要材料采购计划 ....................................................................................................... 193 第四节、甲供料供应计划 . .......................................................................................................... 194 第五节、主要机具配臵计划表 . (195)第八章项目检验和审核计划 . (199)第一章工程概况一、工程简介轨道交通10号线工程线路全长42.085km （其中地下线长35.985km ，高架线长6.10km ）。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

根据合同规定，基地内的动迁工作有建设单位负责，基地内须拆除的建筑物、构筑物、场地内建筑垃圾清理、沟浜处理均有施工单位负责。

第2节工程建筑概况上海轨道交通3号线北延伸车辆基地主要由车辆基地建安（含绿化）工程、正线线路工程和江杨北路站建安（含绿化）工程组成。

车辆基地建安(含绿化)工程主要包括：停车列检库及洗车库、联合检查库、厂架修联合车间(含准备间)、喷漆库、汽车库、危险品库、动调信号室、综合维修楼(含信号楼)、综合管理楼、消防站及浴室、锅炉房、中心降压混合变电所、污水处理站、生活污水泵站、门卫等15个单4体建筑及基地室外总体、基地通信电缆沟、基地信号电缆沟、基地电缆隧道、基地火灾报警系统管线、车场供电及室外照明、电力外线、通信管线、室外给排水及消防、室外热力管道、工艺设备基础等和基地绿化。

停车列检库及洗车库、联合检查库、厂架修联合车间结构为装配式钢砼结构(含：杯形基础、钢砼立柱、钢屋架、大型屋面板等)；其他建筑结构为框架钢砼结构、砖混结构、地下钢砼结构等。

工程建筑面积表5主要构筑物表6段排水泵房(—)、(二)电力、排水设备安装。

本设计范围内正线，沿区间正线继续向西延伸约120m后，上行线以R＝350m及R＝504.6m（下行线r＝354.7m及R＝500m）的“S”行曲线折向西北，该与马路平行西行，直至江杨北路东侧规划红线外终止，正线全长1.39 km。

江杨北路站建安（含绿化）工程为轨道交通明珠线一期工程北延伸地面车站，位于江杨北路东侧、马路河南面站中心里程SDK40+240。

该站为地面车站，侧式站台，站厅主要包括：站厅、站台、人行地道、地缆沟及设备、管理用房、室外总体、绿化等。

其中：站厅、站台雨棚为轻钢结构、彩钢屋面；设备、管理用房为二层框架钢砼结构。

7第3节工程结构概况停车列检库及洗车库为一层基础形式为条型基础，基础埋深为3.400m,联合检查库的基础形式为带预制方桩的承台基础，预制方桩边长400mm、桩长23m、共769根，基础埋深为3.400m。

厂架修联合车间的基础形式同前，钢砼预制方桩边长400mm、桩长27m、共140根。

综合管理楼的部分隔墙基础及设备基础采用浅基础，桩基采用钢砼预制方桩边长400mm，基础埋深为2.2m。

上部为五层混凝土框架结构。

综合维修楼(含信号楼)的部分隔墙基础及设备基础采用浅基础，桩基采用钢砼预制方桩边长400mm，桩长27m，140根桩，库内隔墙底没有基础拉梁处均做隔墙基础，有两种承台高度，分别为1m、2m。

上部为四层混凝土框架结构。

喷漆库、汽车库、消防站及浴室、锅炉房的基础形式为条型基础，中心降压混合变电所为筏板基础，上部为一层框架结构。

污水处理站为箱型基础，基础埋深-5.300m和-6.900m，上部为一层框架结构。

生活污水泵站±0.000以下为钢筋砼沉井结构，以上为砌体结构，上部为一层框架结构。

8门卫、危险品库、动调信号室为条形基础，上部为一层砌体结构。

正线线路SDK39+502—SDK39+481地面线（长21米），SDK39+481—SDK39+217敞开段（长264米），SDK39+217—SDK38+950暗埋段（长267米）。

结构均为箱函结构，其围护形式暗埋段采用SMW工法，敞开段采用水泥土结构围护，地面段采用大开挖护坡。

江杨北路站的基础为条形基础，站台基础埋深为2.900米，设备、管理用房基础结构设有反梁，基础埋深为3.400米，江杨北路站为地面车站，侧式站台。

本站站厅与站台相连。

站厅内仅设票据、售检票，及公共厕所。

站厅设跨线人行地道，到站客流经人行地道出站。

其中：站厅、站台上部结构为轻钢结构、屋面为彩钢屋面；设备、管理用房上部结构为二层框架钢砼结构。

第4节水文地质特点上海轨道交通3号线北延伸车辆基地工程主要涉及的地层有：①杂填土；②—1褐黄色粉质粘土；②—3灰色粘质粉土夹粉质粘土；③灰色淤泥质粉质粘土；④灰色淤泥质粘土；⑤—1灰色粉质粘土；⑤—2灰色粉质粘土夹粘质粉土；⑤3—1灰色粉质粘土夹粉砂。

拟建场地地基土在基坑开挖深度影响范围内主要以②-3灰色粘质粉土夹粉质粘土及③、④层饱和淤泥质粉质粘土，淤泥质粘性土为主。

土层主要特征为含水量高、孔隙比大、压缩性高、强度低、高灵敏9度及低中渗透性，因而易产生流变和回弹隆起，②-3层易产生流砂现象，应引起重视。

地下水埋深0.5m，该地下水对混凝土无腐蚀性。

地层特性表10土层物理力学性质参数表11第二章车辆基地第1节工程概况北延伸车辆基地、设备、建筑物室内排水及室外消防系统、室外给水系统、雨水排水系统、室外生产、生活废污水排水系统、给水及消防加压泵一座、雨水泵房一座、生产废水处理站一座、生活废水泵房一座、暖通系统包括燃油锅炉、空气—水热泵机组、变风空气处理机给、风机盘管、低噪音轴流风机等组成。

设备安装是指工程项目中根据工程设计应设置的各个功能系统的成套设备、机器及其附属部件等，按施工程序有计划地组织安装、检测，调试至满足使用的预期要求，经过竣工验收合格，最后交付建设单位正式使用。

因此设备安装工程是展开其他专业施工的基础，也是构成工程项目不可缺少的重要组成部分。

本工程的设备主要有：(1)各类水泵。

(2)各类容器。

12(3)油锅炉2t/h。

(4)软化水处理装置。

(5)各类空调箱及风机盘管等。

(6)热泵机组。

(7)轴流风机（低噪音）。

第2节室内电气上海轨道交通3号线北延伸工程车辆基地建安工程（含江杨北路站）建筑单体多，室外工程面积大，对技术要求有针对性的，也有共性的要求。

共性方面有：供电系统采用三相四线TN-S 制，等电位施工要求在总配电柜（箱）处设置等电位连端子箱，按国标《等电位联结安装》（02SD501-2）进行安装施工。

不同处有：供电负荷等级不同有一、二、三等级，接地干线材料采用也各自不同，接地电阻值也有不同的要求，配管配线方式有明暗敷沿墙和沿顶设，各有其特点。

(1)停车列检库及洗车库a.车列检库及洗车库建筑为装配式钢筋砼一层结构，供电电源采用0.4kV/0.23 kV供电，系统1314采用TN-S 制式，电源从跟随式降压变电所采用电缆敷设引入至停车列检库总配电柜和及洗车库控制室总配电柜，配电柜6台，照明箱28台，插座箱432台，配光以工厂灯为主，荧光灯为辅，有灯具1064套。

b.线路敷设：动力线路敷穿越检查坑的管线，均暗敷于检查坑底下；动力照明线路由总配电柜沿电缆桥架引至各分配电箱。

c.照明线路敷设：检查坑照明支线均采用塑料铜芯线（阻燃型）穿塑料管（阻燃型）埋地敷设；屋顶照明配电干线采用塑料铜芯线（阻燃型）穿塑料管（阻燃型），照明支线采用塑料铜芯线（阻燃型）穿塑料管（阻燃型）沿网架下弦明敷；辅助房间照明支线采用塑料铜芯线（阻燃型）穿塑料管（阻燃型）敷于楼板、墙内暗敷。

检查坑220V 插座采用塑料铜芯线（阻燃型）穿塑料管（阻燃型）埋地暗敷，24V 插座采用铜芯线（阻燃型）穿（塑料管阻燃型）埋地暗敷；各配电箱至插座的支线采用铜芯线（阻燃型）穿塑料管（阻燃型）沿墙明敷；辅助房间插座支线采用采用铜芯线（阻燃型）穿塑料管（阻燃型）暗敷于墙及地板内d.电缆桥架安装：桥架沿A 、B 轴线，标高为3.5m 敷设安装。

e.防雷接地：建筑物电源引入处，设重复接地装置一组，建筑物防雷按三类要求施工，避雷带采用Φ10镀锌圆钢，混凝土柱内主筋（Φ16以上用2根）作引下线，每根引下线的冲击接地电阻不大于30Ω，接地干线采用-40×4的镀锌扁钢，接地电阻值10Ω。

(2)联合检查库a.联合检查库为装配式钢筋砼结构，供电负荷等级为三类负荷等级，电源采用0.4kV/0.23 kV 供电，系统采用TN-S制式，电源引自跟随式降压变电所配电柜，采用四个回路供电，分别用电缆敷设至总配电柜“2PD1～2PD4”，落地配电柜基础安装作0.2m高，柜底部加装10#槽钢，配电柜21台，动力配电箱8台，安全滑触线653m，照明配电箱221台，灯具2822套。

b.线路敷设：主干线采用铜芯电缆或塑料铜芯线穿镀锌钢管沿地或墙暗敷，动力分支线采用塑料铜芯线穿镀锌钢管沿地或墙暗敷，照明分支线采用塑料铜芯线穿电管或PVC塑料管暗敷。

c.防雷接地：建筑物电源引入处，设重复接地装置一组，建筑物防雷按三类要求施工，避雷带采用Φ10镀锌圆钢，混凝土柱内主筋（Φ16以上用2根）作引下线，每根引下线的冲击接地电阻不大于30Ω，接地干线采用-40×4的镀锌扁钢，接地电阻不大于10Ω。

(3)厂架修联合车间（含准备间）a.厂架修联合车间（含准备间）为装配式钢筋砼一层建筑结构，负荷等级为二级，采用四路供电，供电电源引自中心混合降压变电所，电压为380/220V，三相四线制，有配电柜5台，动15力配电箱30台，开关、插座箱70台，照明、开关箱18台，密集型母线槽230m，安全型滑触线707m，灯具655套。

b.配线方式：动力配线采用密集型母线槽作主干线，电缆沿桥架、穿钢管沿棚、墙明敷和埋地暗敷相结合的方式；照明配线采用电缆、塑料铜芯线沿桥架和穿钢管沿棚、墙明敷。
