动力电池组PACK流水线生产方案
锂电池组PACK流水线生产方案
锂电池组PACK流水线生产方案1. 概述本文档提供了一个锂电池组PACK流水线生产方案的概述。
该方案包括了整个生产过程中需要采取的步骤和措施，以确保生产的高效性和质量。
2. 生产流程本方案的生产流程如下：1. 材料准备：准备所需的锂电池单体、电池保护板、电池连接件等材料。
2. 单体测试：对每个锂电池单体进行测试，确保其性能和质量符合要求。
3. 组装：将锂电池单体、电池保护板和电池连接件组装成电池组。
4. PACK测试：对组装完成的锂电池组进行测试，确保其性能和质量符合要求。
5. 系统集成：将经过测试合格的锂电池组与其他系统进行集成，以满足最终产品的需求。
6. 包装和出厂：对最终产品进行包装，并通过质量检验后出厂。
3. 质量控制为确保生产的产品质量，以下质量控制措施将被采取：- 原材料检验：对进货的锂电池单体、电池保护板和电池连接件进行检验，确保其质量合格。
- 在线检测：在生产过程中，对每个生产环节进行必要的检测和测试，以及时发现和修复问题。
- 严格工艺控制：制定详细的工艺规范和操作指导书，确保每个操作都按规定执行。
- 终检：对最终产品进行全面的检验和测试，确保产品性能和质量符合要求。
4. 安全措施为确保生产过程中的安全性，以下安全措施将被采取：- 员工培训：对所有从事生产工作的员工进行必要的安全培训，提高其安全意识和操作能力。
- 安全设施：配置必要的安全设施，如消防器材、安全标识等，以应对潜在的安全风险。
- 监控系统：安装监控摄像头等设备，对生产现场进行实时监控，以及时预警和处理安全问题。
5. 设备投资为实现高效生产，以下设备将被投资和采购：- 单体测试设备：用于对锂电池单体进行性能测试和质量检验。
- 组装设备：用于将锂电池单体、电池保护板和电池连接件快速、准确地组装成电池组。
- PACK测试设备：用于对组装完成的锂电池组进行性能测试和质量检验。
- 系统集成设备：用于将锂电池组与其他系统进行集成的设备。

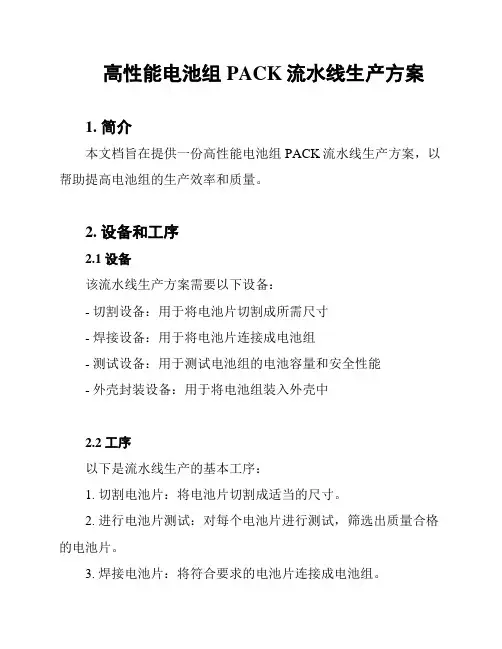

高性能电池组PACK流水线生产方案
高性能电池组PACK流水线生产方案1. 简介本文档旨在提供一份高性能电池组PACK流水线生产方案，以帮助提高电池组的生产效率和质量。
2. 设备和工序2.1 设备该流水线生产方案需要以下设备：- 切割设备：用于将电池片切割成所需尺寸- 焊接设备：用于将电池片连接成电池组- 测试设备：用于测试电池组的电池容量和安全性能- 外壳封装设备：用于将电池组装入外壳中2.2 工序以下是流水线生产的基本工序：1. 切割电池片：将电池片切割成适当的尺寸。
2. 进行电池片测试：对每个电池片进行测试，筛选出质量合格的电池片。
3. 焊接电池片：将符合要求的电池片连接成电池组。
4. 进行电池组测试：对每个电池组进行测试，检查容量和安全性能。
5. 外壳封装：将电池组安装到外壳中，以提供保护和固定。
3. 优势和改进本方案的优势包括：- 提高生产效率：通过流水线式生产，可以减少等待时间和人工介入，从而提高生产效率。
- 提高产品质量：通过严格的测试工序，筛选出质量合格的电池片和电池组，提高产品质量稳定性。
- 减少人为错误：人工作业可能引入错误，采用该流水线生产方案可以减少人为因素对产品质量的影响。
为进一步改进生产方案，可以考虑以下措施：- 引入自动化设备：使用自动化设备可以进一步减少人工介入，提高生产效率和质量一致性。
- 优化工序顺序：根据生产实际情况，优化工序的顺序，以减少生产过程中的等待时间和浪费。
- 定期维护设备：定期维护设备可以确保设备的正常运行，防止设备故障对生产造成影响。
4. 结论高性能电池组PACK流水线生产方案可以通过优化工序和引入自动化设备，提高生产效率和产品质量，减少人为错误。
建议在实施方案前进行充分的测试和工艺验证，以确保方案的可行性和有效性。
以上是高性能电池组PACK流水线生产方案的基本内容。
如有其他问题或需要进一步讨论，请随时与我们联系。
动力电池组PACK流水线生产方案
动力电池组PACK流水线生产方案一、概述动力电池组是储存和释放电能的设备，应用于电动汽车、混合动力汽车等领域。
PACK（Power Assemble Configuration Kit）流水线是动力电池组的生产线，用于实现动力电池组的高效、稳定和大规模生产。
本方案旨在介绍PACK流水线的整体架构和关键步骤，以及所需设备和人员配置，以提高动力电池组生产效率和质量。
二、PACK流水线架构PACK流水线的整体架构包括以下几个主要步骤：1.电芯检测与分级：通过检测电芯的电压、电流、内阻等参数，对电芯进行分类，以保证电芯的质量和性能符合要求。
2.电芯组装：将符合要求的电芯按照一定规格和数量进行组装，形成电芯组。
3.电芯组级联：将多个电芯组按照一定电路连接方式进行级联，形成电芯组串。
4.电芯组封装：对电芯组进行封装，以确保电芯组内部结构和连接的牢固性和密封性。
5.电芯组测试与故障排除：对电芯组进行电压、电流、容量等性能测试，并进行故障排查和修复。
6.电芯组整形与装配：对电芯组进行整形和装配，形成最终的动力电池组产品。
7.电池组测试与质检：对动力电池组进行外观、性能和安全性质检，确保产品质量符合标准要求。
三、PACK流水线关键步骤1.电芯检测与分级电芯检测与分级是PACK流水线的第一步，采用自动化测试仪对电芯进行电压、电流、内阻等参数的检测，然后将电芯分为合格品和不合格品两类，以确保后续组装的电芯质量符合要求。
2.电芯组装电芯组装是将符合要求的电芯按照一定规格和数量进行组装，形成电芯组。
此步骤采用自动化组装机械手，根据电芯的规格和要求进行自动化组装，以提高效率和减少人工操作。
3.电芯组级联电芯组级联是将多个电芯组按照一定电路连接方式进行级联，形成电芯组串。
此步骤采用自动化连接设备，将电芯组按照一定的连接方式进行级联，然后进行连接测试，以确保电芯组串的连接质量和稳定性。
4.电芯组封装电芯组封装是对电芯组进行封装，以确保电芯组内部结构和连接的牢固性和密封性。
动力电池PACK生产工艺流程图
动力电池PACK生产工艺流程图
一、背景介绍
电动力电池PACK是用于汽车和其他电动车辆的能源储存单元。
它的
重要性不言而喻，可以说它就像发动机，在电动车辆上担负着转矩输出和
热量回收的重要任务。
经过不断的研发，电池PACK的性能不断提升，具有更高的安全性、
可靠性和能量密度。
有效的管理电池PACK的生产工艺也是提高其品质和
完善它系统的重要环节。
二、电池PACK生产工艺流程
1.材料检验：检查单个电池的规格和质量以及关键零部件的可靠性，
为生产准备好高品质的零部件。
2.电池装配：根据客户的要求以及BOM清单，组装出电池PACK，并
检查电气性能。
3.电池组装：根据客户的要求，组装电池PACK，检查电气连接情况，确保正常密封使用。
4.组装测试：完成电池PACK装配后，将其连接至测试系统，测试各
种功能，如电池容量、充电电流、放电电流等。
5.性能测试：确保电池PACK具有良好的可靠性，测试电池PACK的充
电与放电性能，高温性能，冲击性能，耐久性能等，并记录各项性能数据。
6.包装：将电池PACK进行严格的包装，确保安全运输，有足够的保护。
7.交付：将电池PACK交付给客户，以确保客户收到高性能，高可靠性的电池PACK。
三、优化提升。
动力电池组PACK流水线生产方案
动力电池组PACK流水线生产方案1.引言随着电动汽车和混合动力汽车的快速发展，动力电池组PACK的需求量急剧增加。
为了满足市场需求，提高生产效率，降低成本，流水线生产成为生产动力电池组PACK的理想方案。
本文将详细介绍动力电池组PACK 流水线生产方案。
2.流水线生产的优势流水线生产是一种将制造过程分为多个阶段，每个阶段由不同的工人和机器完成的生产方式。
流水线生产具有以下优势：-提高生产效率：流水线生产使得每个工人尽可能专注于一个具体的任务，加快了生产速度，提高了生产效率。
-降低生产成本：流水线生产可以减少人力投入，降低生产成本。
-提高产品质量：通过精细的流程管理和质量控制，流水线生产可以提高产品质量的稳定性和一致性。
-可扩展性强：流水线生产可以根据需求灵活增加产能。
3.动力电池组PACK生产流程-电芯校正与分级-焊接与组装-BMS（电池管理系统）集成-测试与品质检验-终端封装与标记4.流水线布局与设备选择在制定流程时，需要合理布局生产线，确保物料的流动顺畅。
同时，选择合适的设备也是流水线生产的重要环节，在设备选择时应考虑生产要求、设备精度、设备可靠性、设备维护等因素。
5.人力资源管理流水线生产需要充足的工人来操作和维护设备，因此人力资源管理也是一个重要的环节。
合理的人力资源管理可以确保流水线的正常运转和高效率。
6.质量控制和检测质量控制和检测是流水线生产过程中非常重要的环节。
包括在每个阶段设置合理的质量控制标准，定期抽样检测产品的质量，及时发现和纠正质量问题，确保产品质量的稳定性和一致性。
7.安全管理流水线生产环境中存在一些潜在的安全风险，如机械设备的运行安全、电池组的高压保护等。
因此，在流水线生产过程中需要制定一套严格的安全管理措施，确保工作人员的人身安全。
8.环境保护9.结论动力电池组PACK流水线生产方案能够提高生产效率、降低生产成本、提高产品质量、提高生产灵活性。
在制定流水线生产方案时，需要合理布局生产线、选择合适的设备、合理管理人力资源、加强质量控制和检测、做好安全管理和环境保护工作。
动力电池pack生产工艺流程
动力电池pack生产工艺流程_动力电池PACK四大工艺介绍2018-04-17 17:13 • 885次阅读动力电池PACK四大工艺1、装配工艺动力电池PACK一般都由五大系统构成。
那这五大系统是如何组装到一起，构成一个完整的且机械强度可靠的电池PACK呢？靠的就是装配工艺。
PACK的装配工艺其实是有点类似传统燃油汽车的发动机装配工艺。
通过螺栓、螺帽、扎带、卡箍、线束抛钉等连接件将五大系统连接到一起，构成一个总成。
2、气密性检测工艺动力电池PACK一般安装在新能源汽车座椅下方或者后备箱下方，直接是与外界接触的。
当高压电一旦与水接触，通过常识你就可以想象事情的后果。
因此当新能源汽车涉水时，就需要电池PACK有很好的密封性。
动力电池PACK制造过程中的气密性检测分为两个环节：1）热管理系统级的气密性检测；2）PACK级的气密性检测；国际电工委员会（IEC）起草的防护等级系统中规定，动力电池PACK 必须要达到IP67等级。
2017年4月份的上海车展，上汽乘用车就秀出了自己牛逼的高等级气密性防护技术。
将充电状态下的整个PACK放到金鱼缸中浸泡7天，金鱼完好无损，且PACK内未进水。
3、软件刷写工艺没有软件的动力电池PACK，是没有灵魂的。
软件刷写也叫软件烧录，或者软件灌装。
软件刷写工艺就是将BMS控制策略以代码的形式刷入到BMS中的CMU和BMU中，以在电池测试和使用过程中将采集的电池状态信息数据，由电子控制单元进行数据处理和分析，然后根据分析结果对系统内的相关功能模块发出控制指令，最终向外界传递信息。
4、电性能检测工艺电性能检测工艺是在上述三个工艺完成后，即产品下线之前必做的检测工艺。
电性能检测分三个环节：1）静态测试：绝缘检测、充电状态检测、快慢充测试等；2）动态测试；通过恒定的大电流实现动力电池容量、能量、电池组一致性等参数的评价。
3）SOC调整；将电池PACK的SOC调整到出厂的SOCSOC：StateOfCharge，通俗的将就是电池的剩余电量。
动力电池PACK生产工艺流程图
修剪 极耳
半成品 性能测
电池组 装PCB
电芯准
热缩 PVC
底部贴 硅胶板
IQC充放 电测试
加环氧 板固定
电芯焊 接PCB
半成品容 量检测
PCB焊 排线
IQC对PCM板 性能全检
焊接导 线
文件编号 版本 制订日期
电芯焊 盘绝缘
PCM板焊 接排线
固定 PCM板
组装充 电组件
组装放 电组件
组装显示 灯组件
加工连 接插头
制订 审核 批准 PCB上贴硅
胶片
PCM板与电 芯连接排线
连接充 放组件
装外 壳
成品性 能检测
打螺丝 紧固外
贴商标
符号说明： 操作
暂存
扭力测试
入
库
检查
操作检查
流程方向
可选操作
外观检测 返工 OK
包装 NG
QA抽检
电动汽车电池组PACK生产方案
电动汽车电池组PACK生产方案背景：电动汽车市场的快速发展和需求增长已经成为全球关注的焦点。
电动汽车的核心部件之一是电池组PACK。
电池组 PACK 的质量和性能将直接影响电动汽车的运行稳定性和续航里程。
因此，制定一个高效、高质量的电动汽车电池组 PACK 生产方案至关重要。
目标：本文档旨在提出一种电动汽车电池组 PACK 生产方案，以满足市场需求并保证产品质量。
方案概述：1. 选址：- 选择一个适宜的地理位置，便于供应链和物流管理。
- 选择一个区域和环境友好的地方，以减少环境污染。
2. 设备和技术：- 引进先进的生产设备和技术，以提高生产效率和产品质量。
- 确保设备和技术的可持续发展和创新性。
3. 原材料采购：- 与可靠的供应商建立长期合作关系，确保原材料的稳定供应。
- 优先选择符合环保标准的原材料，以减少对环境的影响。
4. 生产流程：- 制定清晰的生产流程和标准操作规程，确保生产过程的稳定性和一致性。
- 引入自动化流程和质量控制系统，以提高生产效率和产品质量。
5. 品质控制：- 建立严格的品质控制体系，包括原材料检验、生产过程监控和成品检验等。
- 进行产品可靠性测试和性能评估，确保产品符合相关标准和要求。
6. 人员培训：- 提供必要的培训和教育，确保生产人员具备所需的技能和知识。
- 建立绩效考核和激励机制，激发员工的积极性和创造力。
7. 安全与环保：- 遵守相关法律法规，确保生产过程中的安全和环保。
- 定期进行安全和环保检查，及时处理发现的问题和隐患。
结论：通过执行上述电动汽车电池组 PACK 生产方案，我们可以实现高效、高质量的生产，并满足市场需求。
同时，我们还能为环境保护做出贡献，推动电动汽车行业的可持续发展。
以上是电动汽车电池组 PACK 生产方案的主要内容，希望能为您提供有价值的信息。
PACK组装流水线技术方案说明1
PACK组装流水线技术说明一．电气控制系统● 用变频电机组成的组合驱动系统● 主控制柜和人机界面操作系统● 分布式控制方式，实现了总线技术的应用，提高控制精度和抗干扰能力主要元器件规格要求：二、操作面板● 操作面板为中文显示。
● 控制功能需包含自动模式；手按单动模式(需安全互锁)。
● 需有各项异常侦测装置，有异常情况时，需闪烁亮灯、蜂鸣报警，或系统自动停机，同时显示报警讯息于操作面板。
● 操作面板需有一页整机台概观图，报警时以闪烁点指示概略位置。
● 操作面板需有一页是PLC I/O监测画面。
例如操作面板规划一系列之ON/OFF显示灯，输入点标示X00, X01, …X0F,X10, X11, …X1F，输出点标示Y00, Y01, …Y0F, Y10, Y11, …Y1F等等，实体配线有信号则ON显示，实体配线没有信号则OFF显示。
三、控制柜分布● 主控柜按装在生产线端部，操作面板安装其上。
● 该生产线应用变频器、检测光电数量较多，为避免干扰及接线方便，采用分布式控制方式，各工位所用变频器及远程I/O分别安装于各工位工作台下部（外侧）便于调试及维修。
（左侧为远程I/O及控制等弱电部分；右侧为变频器、接触器、断路器等强电部分）● 通过桥架进行各控制部分的互联互通。
四、文件、软件与图面● 请提供中文操作手册一式三份,电子档操作手册一份。
● 设备原始（变频器、驱动器、人机）参数及PLC程序需备份给实联长宜。
● 请提供流水线的整机装配图和分解图，足供维修检测用途。
● 未来实联长宜有软件修改需求时，请依实联长宜需求而协助修改PLC与操作面板之原始程序，足供维修检测用途，（提供PLC I/O对照表）；厂商不能对相关程序加密码保护。
● 请提供电气接线图、电气原理图，足供维修检测用途。
● 请提供电控零组件备品列表，数据含品名、规格、数量、厂牌、寿命等。
五、操作安全● 整机组在每个操作站处地方，需方指定，安装紧急停止按钮。
高能量密度电池组PACK流水线生产方案
高能量密度电池组PACK流水线生产方
案
摘要
本文旨在提出一种高能量密度电池组PACK流水线生产方案，以满足市场对于高性能电池的需求。
该方案采用简化的策略，避免法律复杂性，并依赖于LLO的专业知识和创造性思维。
以下是该方案的要点：
一、流水线布局
1. 将生产线布置为一条直线，以最大程度提高效率。
2. 合理划分流水线工作站，包括电池单体加工、组装、检测等环节。
二、设备投入
1. 选用高效、稳定的设备，以确保生产线的稳定运行。
2. 采用自动化设备，减少人工干预，提高生产效率。
三、质量控制
1. 实施严格的质量控制体系，确保生产出的电池组符合高能量
密度标准。
2. 进行严格的检测和测试，确保每个工作站的质量合格。
四、原材料采购
1. 与可靠的供应商建立合作伙伴关系，确保原材料的质量。
2. 根据生产需求，进行合理的原材料采购计划。
五、生产效率
1. 定期进行生产效率评估和改进，提高生产线的效率和产能。
2. 建立良好的生产计划，确保生产线运行稳定，并及时解决生
产中的问题。
六、安全环保
1. 遵守相关法律法规，确保生产过程安全环保。
2. 建立健全的安全管理体系，培训员工进行安全操作。
结论
本文提出的高能量密度电池组PACK流水线生产方案，以简化策略、低法律风险为基础。
该方案通过优化流水线布局、设备投入、
质量控制、原材料采购、生产效率和安全环保等环节，旨在提高生产线效率和产能，生产出符合高能量密度标准的电池组产品。
以您这个身份绝对可以胜任这个任务，如果您需要进一步的信息，请随时提问。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
动力电池组PACK流水线生产方案一、锂电芯PACK生产流程
二、电池组加工工序
三、设备清单
工序机器名称型号单价机器数工位人参考图片备注
量数
电芯分选(人工)内阻
仪
DH-R308150044效率慢，建议选择分选机自动分选机FX-1053500011高效率高精度
点焊气动点焊机DH-2018170002-42-4人工点焊
单面自动点
焊机
DH-10000650001-21-2自动点焊效率高
双面自动点
焊机
DH-200001300001-21-2效率是单面自动点焊的两倍
焊锡人工人工2-3焊BMS人工人工1-2焊连接线人工人工1-2
半成品测试电池综合测
试仪
DH-6030160001
支持60V30A电池测试（可定
制）
套PVC人工人工1
PVC吹塑人工人工1
收缩机热缩机3千瓦380011可代替人工 PVC吹塑
成品老化电池老化柜60V20A600011根据情况选择购买数量
方案一：
工厂产量要求不高，出始投入较低，大部分采用人工操作。
流水线机器配置如下：4台内阻仪+4台点焊机+1成品检测综合测试仪+成品老化柜（3-4个点），设备投入大概12万-13万，可建成一条标准的电池组流水线。
人员配置约16-18个人
方案二：
工厂生产需求大，可大部分采用自动化机器.流水线自动化机器配置如下：自动分选机1台（五通道）+1台点焊机+单面自动点焊机1台+（或者1台双面自动点焊机）+热缩膜机+ 1成品检测综合测试仪+1成品老化柜（8-10个点，根据实际需求购买）,设备投入大概15万-25万（如果选双面自动点焊机大概25万），人员配置约10-12人。
方案三：
初步打样阶段，主要为客户制作样品，小批量试产，设备清单如下：
电池精密内阻仪一台，8通道分容柜一台，气动储能动力电池点焊机1台，60V20A动力电池老化机一台，总投入在3万以内，如果对电池品质要求高，可选配加多一台动力电池综合测试仪一套，1.8万左右。
