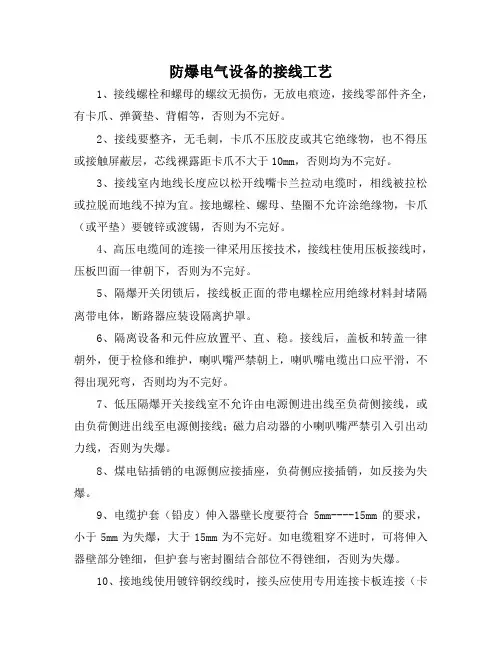

防爆电气接线标准。。。。-3

28、低压隔爆开关接线室不允许电源侧进出线至负荷侧接线，或由负荷侧进出线至电源侧接线。磁力启动器的小喇叭口严禁引入。引出动力线否则为失爆。
29、低压隔爆开关接线室不允许电源侧进出线至负荷侧接线，或由负荷侧进出线至电源侧接线，磁力启动器的小喇叭口严禁引入引出动力线，否则均为失爆。
30、电缆护套伸入器壁要符合5-15毫米的要求，小于5毫米为失爆，大于15毫米为不完好。如粗电缆穿不进时，可将深入部分锉细。
31、接线应整齐（不扭弯），紧固导电良好，无毛刺。卡爪（或平垫圈）弹簧垫（双帽齐全[使用线鼻子可不用平垫圈]）。接线后，卡爪（或平垫圈）不压绝缘胶皮，芯线裸露距卡爪（或平垫圈）不大于1毫米，出现以上情况之一者均为设备不完好。
32、两相低压导线裸露部分的空气间隙：500伏以下不小于6毫米；500伏以上不小于10毫米，否则为失爆。
20、档板直径与进线装置内径之差应大于2毫米，厚度不小于2毫米，金属圈外径与进线装置内径之差应不大于2毫米，厚度应不小于公称尺寸1毫米，否则均为失爆。
21、线嘴压紧要有余量，余量不小于1毫米，否则为失爆。线嘴应平行压紧，两压紧螺栓扣入差应不大于5毫米，否则为不完好。
22、当喇叭口已全部全部压紧仍不能将密封圈压紧时，只能用一个厚度适当不开口的金属圈来调整，不得充填其他杂物（包括再加密封圈等）。金属圈的内外径应于喇叭嘴伸入器壁一致，螺旋式喇叭嘴也只能限安装一个金属圈，否则为失爆。
26、紧固件应齐全、完整、可靠。同一部位的螺母、螺栓其规格应一致。螺栓裸露部分一般不的超过三扣，否则本设备不完好。凡是用螺栓连接紧固的部件，其间夹有弹性物者（如密封圈和橡胶电缆）可不再加弹簧垫圈。
27、隔爆结合面紧固螺栓的螺母要上满扣，不满扣为失爆。紧固螺钉深入螺孔长度应不小于罗纹直径的尺寸（铸铁、铜、铝件等不小于罗纹直径的1.5倍），如螺孔深度不够螺纹直径尺寸，则螺钉必须拧满扣，否则属失爆
3、明接头
A.电气设备与电缆有裸露的导体着或明火操作者属明接头。
4、破口
A.橡套电缆的护套损坏，漏出芯线或漏出屏蔽层者。
B.橡套电缆损坏伤痕深度达最薄处二分之一以上，长度不超过20mm，或沿周长三分之一者。
出现以上四种情况之一者（包括安全火花型电气元件）均为电缆不合格接头，均属电气安全隐患点。
5、开关闭锁装置起不到闭锁作用者为失（毫米）≥12.5≥5
间隙操作杆及孔≤0.3≤0.5
电机及孔轴（毫米）≤0.4≤0.6
14、防爆壳变形长度超过50mm，凸凹度超过5mm为失爆，整形后低于此规定为合格
15、防爆壳内外有锈皮脱落为失爆。油漆脱落，锈蚀严重为不完好。
16、密封圈须采用邵尔氏硬度45-50度的橡胶制造，否则为失爆。密封圈的分层侧在接线时应向里，否则为不完好。
C、密封圈的宽度不小于电缆外径的0.7倍，且不小于10mm
D、密封圈的厚度不小于电缆外径的0.3倍（70平方毫米电缆除外）且不小于4mm。
18、密封圈刀削后应整齐圆滑不的出现锯齿状，锯齿直径差大2毫米（包括2毫米为失爆，小于2毫米为不完好。）
19、不用的接线嘴要分别用密封圈和挡板依次装入，压紧，否则为失爆。螺旋式接线嘴如上金属圈时应装在档板外面，否则也属失爆。
防爆电气接线标准
1、鸡爪子
A.橡套电缆的连接不采用硫化热补或同等效能的冷补者；
B.动力（包括通讯、照明、信号、控制以及高低橡套电缆）的连接不采用接线盒的接头。
C.铠装电缆的连接不采用接线盒和不灌注绝缘充填物或充填不严密的接头。
2、羊尾巴
A.电缆末端不安装防爆电气设备或防爆元件者为羊尾巴。电气设备接线（包括五小电气元件）2米内的不合格接头或接线接头或明线破口者均属羊尾巴。
6、防爆面光洁度应不低于△5，操作杆光洁度须不低于△6，否则为失爆。
7、隔爆面锈蚀锈迹用棉纱擦后，留有锈蚀斑痕者为锈蚀，属于失爆。
8、隔爆面锈蚀锈迹用棉纱擦后，只留有云影，不算锈蚀，也不算失爆。
9、结合面上的针孔，在一平方厘米的范围内不超过5个，且其直径不超过0.5mm，深度不超过1mm的隔爆面不为失爆。
17、密封圈尺寸需符合以下规定，如有一项达不到均属失爆。
A、密封圈外径与进线装置内径差应符合下表：
D（mm）D0 —D（mm）
D≤20≤1
20＜D≤60≤1.5
D＞60≤2
备注：D0表示进线装置内径，D表示密封圈外径。
B、密封圈内径与电缆外径配合为+-1mm，但如系4平方毫米及以下电缆者，密封圈内径应大于电缆外径。
10、对于机械伤痕深度。宽度均不超过0.5mm，其伤痕投影长度不超过相对容积结合面规定的结合面宽度不算失爆，但其中有一项超过，均属失爆。
11、隔爆面上下不允许有油漆和机械性杂物，否则为失爆（如无意造成的油漆痕迹不超过隔爆面宽度的1/8不在此限）。
12、隔爆面应涂以适量的中型凡士林等合格的防锈油，如无防锈油均为失爆。涂油应在防爆面上形成一层薄膜为宜，涂油过多为不完好。
13、防爆面宽度减去超限间隙部分，不得小于所规定的结合面宽度，否则为失爆。
A.转盖式或插盖式隔爆面宽度不小于25mm，间隙不大于1.5mm。
B.静止隔爆面的间隙与结合面宽度如下表：
隔爆空腔净容积（升）≤0.5 0.5～2＞2
间隙（毫米）≤0.3≤0.4≤0.5
结合面宽度（毫米）≥8≥12.5≥25
C.活动部分（操作杆及电机轴）隔爆结合面间隙与结合面宽度如下表：
33、高压电缆的连接，一律采用压接技术，接线柱使用压板连接时，压板凹面一直朝下，否则为不完好。
34、接线室接线长度应适宜，以松开线嘴卡兰拉动电缆后，三相火线拉紧或松脱时地线不掉为宜。接地螺栓，螺母，垫圈不允许涂绝缘物。卡爪（或平垫圈）要镀锡镀锌如出现不符合以上要求均为不完好。
23、卡兰式的进线嘴以压紧胶圈后一般用单手扳动喇叭嘴上下左右晃动时，喇叭嘴无明显晃动为准，螺旋式喇叭嘴最少齿合扣数不低于6扣。拧紧程度一般用单手用力拧不动为合格，否则为失爆。
24、喇叭嘴外部缺损，且不影响防爆性能为不完好。
25、凡有电缆压线板的电器，引入，引出电缆必须用压线板压紧，压线板未压紧电缆均属失爆，但不得把电缆压扁，如压紧后电缆的直径比原直径减少10%，属不完好。
