检验岩土参数合理性的一种数值方法
岩土工程中数值流形方法的应用及研究
岩土工程中数值流形方法的应用及研究【摘要】岩土工程中数值流形方法是一种新兴的计算方法，能够更准确地模拟岩土工程中的复杂问题。
本文首先概述了数值流形方法在岩土工程中的应用及研究意义，介绍了研究背景和目的。
然后详细解释了数值流形方法的基本原理，并给出了岩土工程中数值流形方法的具体应用实例。
探讨了数值流形方法在岩土工程中的优势和局限性，以及与传统方法的比较。
展望了岩土工程中数值流形方法的发展趋势，探讨了应用前景和未来研究方向。
数值流形方法有望在岩土工程领域取得更广泛的应用，为工程实践提供更准确、可靠的数值模拟结果，推动岩土工程技术的进步和发展。
【关键词】岩土工程、数值流形方法、应用、研究、基本原理、实例、优势、局限性、比较、发展趋势、应用前景、总结、展望、未来研究方向1. 引言1.1 岩土工程中数值流形方法的应用及研究概述数值流形方法是一种基于数学流形概念的数值计算技术，通过对数据集进行降维和重构，从高维数据中提取关键信息，实现对复杂系统进行建模和分析。
在岩土工程中，数值流形方法可以用于建立土体的模型，预测其稳定性和变形情况。
相比传统的数值模拟方法，数值流形方法具有更高的精度和效率。
本文将介绍数值流形方法在岩土工程中的具体应用实例，并分析其优势和局限性。
我们将比较数值流形方法与传统方法的差异，探讨岩土工程中数值流形方法的发展趋势。
通过对岩土工程中数值流形方法的应用及研究进行概述，我们可以更好地了解其在该领域的潜力和前景，为未来的研究提供指导和启示。
1.2 数值流形方法在岩土工程中的意义在岩土工程领域，数值流形方法的应用具有重要意义。
数值流形方法能够帮助工程师更准确地分析岩土体的结构和性质，从而预测土体的变形和破坏情况。
通过对土体的数值建模和仿真，可以更好地理解岩土工程中复杂的地质问题，为工程设计和施工提供更可靠的依据。
数值流形方法能够帮助工程师更快速地进行参数优化和工程优化，提高工程效率和质量。
通过数值流形方法的应用，可以有效地降低设计成本和风险，同时提高工程的安全性和可靠性。
岩土结构计算方法mck
岩土结构计算方法mck一、引言岩土工程是土木工程的一个重要分支，主要研究岩石和土壤的工程性质及其在人类工程活动中的行为。
岩土结构计算是岩土工程中一个核心问题，旨在通过科学的方法预测和优化岩土结构的稳定性、安全性以及持久性。
Mck方法作为一种经典的岩土结构计算方法，在实践中得到了广泛应用。
二、Mck方法简介Mck方法是一种基于力学平衡和连续性理论的岩土结构计算方法。
该方法通过建立岩土体的应力-应变关系，模拟岩土体的变形和破坏过程，从而实现对岩土结构的分析和计算。
Mck方法具有简单、直观、易于操作等优点，因此在岩土工程领域得到了广泛应用。
三、Mck方法的计算步骤1. 确定岩土体的几何形状和尺寸，并根据地质资料确定岩土体的物理性质参数，如密度、弹性模量、泊松比等。
2. 根据岩土体的应力-应变关系，建立岩土体的本构模型。
常用的本构模型包括弹性模型、弹塑性模型和塑性模型等。
3. 根据工程的实际需求，设定边界条件和初始条件，如固定边界、自由边界、位移边界等。
4. 利用数值计算方法，如有限元法、有限差分法等，求解岩土体的应力-应变关系，得到岩土体的位移、应变和应力等结果。
5. 根据计算结果，对岩土结构的稳定性、安全性和持久性进行分析和评估，提出相应的优化方案。
四、Mck方法的应用实例Mck方法在实践中得到了广泛应用，以下举几个实例来说明其应用。
在某水电站坝肩稳定分析中，采用Mck方法对坝肩岩体进行了稳定性计算和分析，成功预测了坝肩的位移和应力分布情况，为坝肩加固提供了科学依据。
在某高速公路隧道开挖过程中，采用Mck方法对隧道围岩进行了稳定性分析，根据计算结果优化了隧道开挖方案，有效控制了围岩变形和破坏。
在某桥梁桩基承载力分析中，采用Mck方法对桩基进行了承载力计算和分析，为桥梁设计提供了可靠的依据。
五、结论Mck方法作为一种经典的岩土结构计算方法，具有简单、直观、易于操作等优点，因此在实践中得到了广泛应用。
通过合理设定边界条件和初始条件，以及选择合适的本构模型和数值计算方法，Mck方法可以有效地模拟岩土体的变形和破坏过程，为岩土工程的稳定性、安全性和持久性分析提供科学依据。
岩土工程力学性质实验参数测定法
岩土工程力学性质实验参数测定法岩土工程力学性质实验参数测定法是一种用于测定岩土工程中的力学性质参数的方法。
通过准确测量和分析岩土材料的力学性能，可以为工程设计、施工和安全评估提供可靠的依据。
本文将介绍几种常用的岩土工程力学性质实验参数测定法。
一、岩土材料的抗压强度测定法岩土材料的抗压强度是评估其承受力和稳定性的重要参数。
常用的抗压强度测定方法有单轴抗压试验、三轴抗压试验和剪切试验等。
单轴抗压试验是将岩土样品放置在闭合的压力室内，沿着样品的轴向施加均匀的垂直荷载，通过测量荷载和变形的关系，确定其抗压强度和变形模量。
三轴抗压试验是将岩土样品裁剪成规定形状的圆柱体，将其放置在三轴压力容器中，施加均匀的轴向荷载和周向侧压力，测定应力-应变关系，进而确定抗压强度和剪切强度。
剪切试验是为了确定岩土材料的抗剪强度和剪切变形特性。
常用的剪切试验有直剪试验、剪切筒试验和剪切盒试验等。
通过施加不同的剪切载荷和变形，测定岩土材料的剪切强度和剪切模量。
二、岩土材料的渗透性测定法渗透性是指水分在岩土材料中传递和渗透的能力。
渗透性是岩土材料的一个重要物理性质，对于岩土工程的建设和维护具有重要意义。
常用的岩土材料渗透性测定方法有恒压渗透试验、恒流渗透试验和三水头渗透试验等。
恒压渗透试验是将岩土样品放置在渗透仪器中，通过施加恒定的压力，测量流量和渗透压差，从而计算材料的渗透系数。
恒流渗透试验是将岩土样品放置在渗透仪器中，通过施加恒定的流量，测量渗透压差和时间，从而计算材料的渗透系数。
三水头渗透试验是通过施加不同水头高度，测量渗透压差和时间，从而计算材料的渗透系数。
三、岩土材料的抗剪强度测定法岩土材料的抗剪强度是分析和设计岩土工程的重要参数。
常用的抗剪强度测定方法有直剪试验、剪切试验和三轴剪切试验等。
直剪试验是将岩土样品放置在闭合的剪切仪器中，施加相等而相反方向的剪切荷载，通过测量剪切应力和剪切应变的关系，确定其抗剪强度和变形特性。
岩土工程中的数值模拟方法及工程应用
岩土工程中的数值模拟方法及工程应用岩土工程是一门研究土体和岩石在水、力和热的作用下行为特性及其在工程实践中应用的学科。
随着计算机技术的不断发展和应用，数值模拟方法已经成为岩土工程中必不可少的研究手段之一。
本文将从有限元方法、离散元方法和边界元方法三个方面探讨岩土工程中常见的数值模拟方法及其工程应用。
一、有限元方法有限元方法是目前最为广泛应用的岩土工程数值模拟方法之一，其主要特点是可以进行非线性和非平衡的分析。
在岩土工程中，有限元方法主要用于模拟岩土体在受力下的变形和破坏过程。
有限元方法的求解过程可以划分为以下三个步骤：1. 离散化——将复杂的物理问题离散化为条形单元进行计算，使得计算变得简单；2. 建立方程——将有限元模型建立为代数方程组，通过求解方程组得到解；3. 处理结果——利用分析结果来展示研究对象的物理特性和行为。
在岩土工程中，有限元法主要用于地下工程和地震工程等方面的研究，比如隧道围岩和坝体安全评价、塑性材料本构模型细化、岩石三轴试验模拟等。
有限元法的应用使得传统规律模型得以精细化，模拟效果更加接近实际情况。
二、离散元方法离散元方法是一种用离散单元来描述物质状态、分析物质运动的力学方法。
离散元方法是一种适用于多体动力学和岩土体力学问题的数值分析方法。
离散元方法的特点是将物体分解成为微小单元进行数值模拟，从而得到宏观上看起来的结果。
在岩土工程中，离散元方法主要用于土体颗粒流、岩体破坏分析、地震工程模拟等方面的研究。
离散元法常用于研究固体、颗粒和流体的耦合问题，如土石流运动规律研究、软黏土土体力学性质研究等。
三、边界元方法边界元方法，也叫边界积分方法，是一种应用在数学物理问题上的计算算法。
该方法不需要离散化处理，只需要在表面上建立边界元网格即可。
在岩土工程中，边界元方法主要用于颗粒间相互作用、地下水流、地震动等方面的研究。
边界元方法的优点是不需要建立离散网格，仅需在边界上建立少量的节点，计算速度较快，且精度较高，由此常用于模拟地下水流动或地震波传播。
岩土参数取值参考
岩土参数取值参考岩土参数是指岩石和土壤的物理力学参数，对于土木工程和地质工程来说，岩土参数的准确测定和合理应用非常重要。
岩土参数的取值参考需要从多个角度来考虑，包括实地调查、实验室试验、经验公式和理论计算等方面。
首先，实地调查是获取岩土参数的基本途径之一、通过对工程现场进行地质勘察和取样，可以获得岩石和土壤的实际物理力学性质。
包括对地层的构成、厚度、坚硬程度、含水量、密度等参数进行详细调查和记录。
实地调查还可以根据不同地质特征，对土壤和岩石进行分类和划分，然后根据分类结果选择相应的参数值。
其次，实验室试验也是获取岩土参数的重要手段之一、通过对岩石和土壤在实验室中进行定量的试验，可以得到它们的力学性质。
常见的实验室试验包括三轴压缩试验、剪切试验、压缩试验、弯曲试验等。
通过这些试验可以得到岩土的强度、变形特性、压缩系数、剪切强度等参数。
此外，还可以对岩石和土壤的物理性质进行试验，比如密度、含水量、孔隙比等，这些参数也是岩土工程中常用的参数。
另外，经验公式也是岩土参数取值的重要参考。
经验公式是通过大量的实践积累和统计分析得到的参数取值。
经验公式一般根据岩土的性质和现场条件，将各种参数进行适当的关联，从而得到相应的计算公式。
例如，岩石的强度可以通过Schmidt锤的击打回弹次数来估计，土壤的容重可以通过密实度和含水量来计算。
最后，理论计算也是获取岩土参数的重要途径。
理论计算是通过岩土力学理论和数值计算方法，根据现有的岩土参数和力学模型，推算出未知参数的取值。
例如，可以通过剪黏模型对土壤的剪切强度进行估计，通过弹性模型对岩石的弹性模量进行计算。
当没有实际参数数据时，可以通过理论计算的方法来进行初始估计，然后与实验结果进行比较和修正。
综上所述，岩土参数的取值参考需要综合考虑实地调查、实验室试验、经验公式和理论计算等多个方面。
通过充分利用各种资源，得到准确可靠的岩土参数取值，才能保证工程的安全和可靠性。
同时，由于不同的工程和不同的地质条件要求不同的岩土参数值，因此在实际应用中需要根据具体情况进行合理的调整和修正。

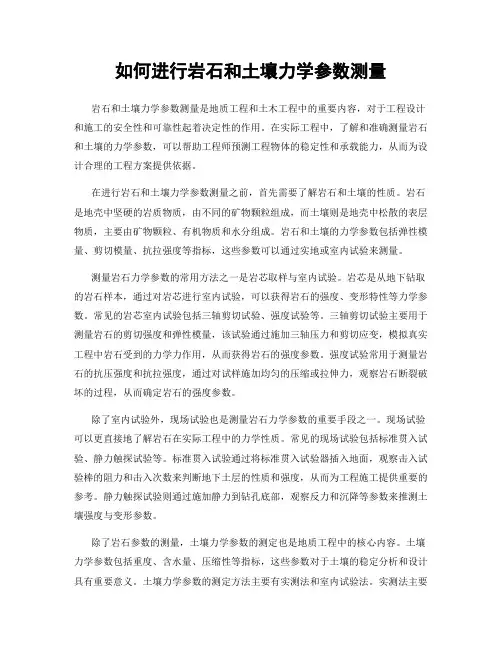

如何进行岩石和土壤力学参数测量
如何进行岩石和土壤力学参数测量岩石和土壤力学参数测量是地质工程和土木工程中的重要内容，对于工程设计和施工的安全性和可靠性起着决定性的作用。
在实际工程中，了解和准确测量岩石和土壤的力学参数，可以帮助工程师预测工程物体的稳定性和承载能力，从而为设计合理的工程方案提供依据。
在进行岩石和土壤力学参数测量之前，首先需要了解岩石和土壤的性质。
岩石是地壳中坚硬的岩质物质，由不同的矿物颗粒组成，而土壤则是地壳中松散的表层物质，主要由矿物颗粒、有机物质和水分组成。
岩石和土壤的力学参数包括弹性模量、剪切模量、抗拉强度等指标，这些参数可以通过实地或室内试验来测量。
测量岩石力学参数的常用方法之一是岩芯取样与室内试验。
岩芯是从地下钻取的岩石样本，通过对岩芯进行室内试验，可以获得岩石的强度、变形特性等力学参数。
常见的岩芯室内试验包括三轴剪切试验、强度试验等。
三轴剪切试验主要用于测量岩石的剪切强度和弹性模量，该试验通过施加三轴压力和剪切应变，模拟真实工程中岩石受到的力学力作用，从而获得岩石的强度参数。
强度试验常用于测量岩石的抗压强度和抗拉强度，通过对试样施加均匀的压缩或拉伸力，观察岩石断裂破坏的过程，从而确定岩石的强度参数。
除了室内试验外，现场试验也是测量岩石力学参数的重要手段之一。
现场试验可以更直接地了解岩石在实际工程中的力学性质。
常见的现场试验包括标准贯入试验、静力触探试验等。
标准贯入试验通过将标准贯入试验器插入地面，观察击入试验棒的阻力和击入次数来判断地下土层的性质和强度，从而为工程施工提供重要的参考。
静力触探试验则通过施加静力到钻孔底部，观察反力和沉降等参数来推测土壤强度与变形参数。
除了岩石参数的测量，土壤力学参数的测定也是地质工程中的核心内容。
土壤力学参数包括重度、含水量、压缩性等指标，这些参数对于土壤的稳定分析和设计具有重要意义。
土壤力学参数的测定方法主要有实测法和室内试验法。
实测法主要是通过现场的钻探、采样和实测来获取土壤力学参数。
岩土工程数值分析方法
* kl
✓ 位移：在 内及 上，任一点在k
方向的位移
u
* kl
第二种情况
✓ 体力：在无限域 上沿k方向有分
布体力 b k ✓ 表面荷载：在轮廓线 上，沿k方
向荷载 Pk
✓ 位移：在 内及 上，任一点在k
方向的位移 u k
整理课件
由功的互等定理：
P k * u lkd s ilu kd u k *P lkd su k *b k ld
n
PP0Pi i1
整理课件
误差修正方法 一阶自校正法：
K i 1 U i P i P i '1
P
误差
Pn
P1 P0
U0
U
整理课件
牛顿迭代法：
K i 1 U i P A P i 1
Ui Ui1Ui
P
误差
PA
P1
P0 U1
U 2
U0
UA U
整理课件
有限元法的实现
模型建立(范围及参数)
整理课件
单元位移函数： u v((x x ,,y y)) N N 1 1 ((x x ,,y y))v u 1 1 N N 2 2 ((x x ,,y y ))v u 2 2 N N 3 3 ((x x ,,y y ))v u 3 3
或：
u
v
[
N
]
[N]N 01
0 N1
N2 0
0 N2
平面六结点变厚度节理单元 相当于四边形等参元
位移函数：
u
v
形函数:
6
i1 6
i1
N
i
u
i
N
i
v
i
36
基于岩土工程数值方法应用的
基于岩土工程数值方法应用
01
概述
定义与特点
01
岩土工程数值方法是指利用数 值模拟技术对岩土工程问题进 行预测、分析和优化的一种方 法。
02
岩土工程数值方法具有高效、 经济、灵活等优点，能够解决 许多传统实验和经验方法无法 解决的问题。
03
岩土工程数值方法可以提供全 面、准确的工程数据，有助于 提高工程质量和安全。
02
03
学术论文
在国际学术期刊上发表高质量的论文 ，展示中国岩土工程数值方法研究的 成果和水平。
THANKS
感谢观看
有限差分法
01 定义
有限差分法是一种将偏微分方程离散化为差分方 程组的数值计算方法。
02 原理
基于差分近似，将微分方程转化为差分方程组， 通过求解差分方程组得到数值解。
03 应用
常用于解决偏微分方程，如热传导方程、波动方 程等。
边界元法
定义
边界元法是一种只需求解边界积分方程的数值计算方法。
原理
基于格林函数和边界积分方程，通过将问题转化为边界积分方程， 并对其进行离散化求解得到数值解。
总结词
边坡工程中，数值模拟分析是一种重要的技术手段，可以有效评估边坡的稳定 性和安全性。
详细描述
边坡工程的稳定性受多种因素影响，如地质条件、边坡角度、排水措施等。数 值方法可以通过对边坡进行应力分析和位移分析，预测边坡的失稳模式和滑动 趋势，为边坡加固和防护提供依据。
案例四：深基坑开挖的数值模拟分析
应用
适用于解决具有边界条件的问题，如静电场、磁场等问题。
离散元法
定义
离散元法是一种将连续体离散化为相互作用的刚 性块体集合的数值计算方法。
原理
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
| 研究成果 | Research Findings ·14·
2017年1月
检验岩土参数合理性的一种数值方法
童 庆，李焕强
（浙江省交通规划设计研究院，浙江 杭州 310006）
摘 要：在应力应变的数值分析中，因计算需要的参数较多，通过试验结果、经验参数和反分析综合得到的参数不一定完全合理。
在分析初步计算结果的基础上，依据稳定的岩土体在原始的自然条件下处于非屈服状态这一基本特征，可以排除某些岩土参数的不合理取值范围，进而在工程设计状态下得到较合理的分析结果。
这一数值检验过程对分析结果合理性具有重要意义。
关键词：数值分析；参数；数值检验；合理性；屈服状态中图分类号：O241 文献标志码：A 文章编号：2096-2789（2017）01-0014-02 岩土工程数值分析中参数的取值对分析的结果有重要的影响。
由于岩土参数的不确定性显著,许多研究对岩土参数的变异性进行了分析[1-3]。
但是岩土工程师要从有限的数据作出正确的选择是一项不简单的工作。
在设计和研究工作中，我们发现有时在分析数值计算结果时发现一些不尽合理的特征。
如何利用这些不尽合理的特征检验参数，并将其调整到较合理的范围内，从而得到较合理的数值分析结果，对岩土工程的数值分析具有重要的意义。
1 数值分析中参数的确定和数值检验
1.1 参数确定
目前参数的确定主要根据勘察试验结果、经验数据资料和反分析结果确定。
通过经验数据确定岩土参数，就是以往类似地质条件下岩土参数数据做参考，结合经验判断确定参数。
由于岩土参数的变化具有很强的地域特征，岩土参数值具有显著的不确定性，经过主观判断之后确定的参数存在较大的不确定性。
1.2 参数数值检验
数值。
而这些参数值是否合适，分析。
态不符。
利用“土体在原始地形条件下不应该处于屈服状态”这一特性，可以进行岩土参数的数值检验。
当有限元数值分析结果发现在原始地形条件下，土体处于屈服或部分处于屈服的状态，则可以认为土体的参数取值不合理，应进行调整。
调整得到的参数取值可以用于工程状态的分析，可以得到较为合理的分析结果。
这一过程就是参数的数值检验。
2 数值检验的分析实例
2.1 实例概况
在某高速公路互通的运营阶段，大面积堆土弃置在
互通的匝道内，匝道范围内堆土最大高度约为5m 左右，堆土坡脚最近处位于桥梁桩基处。
根据勘察资料，互通施区地质概况，表部为杂填土
层厚约3m ；其下为流塑~可塑状淤泥质粘土，总厚度约29m ，下伏为砂砾岩。
互通区内新近堆土，表观质量较差，多为淤泥质土。
需要分析互通区范围内新近堆土对桥梁桩基的影响，为堆土的处置提供参考和依据。
2.2 建立模型初步计算
根据互通区的地质条件和桥梁的设计资料，建立计算模型（见图1）。
计算采用SIGNMA/W 进行二维平面应变有限元分析。
分析包括两个工况：
（1）堆土前的初始条件分析，即堆土之前原始条件下的地应力分布情况。
（2）堆土之后桥梁附近土体的应力应变情况和桥梁的变形及内力情况分析。
计算模型中土体采用Mohr Coulomb 屈服准则，各地层计算参数根据该处原有的勘察资料及经验数据确定。
桥梁桩基和桥墩采用弹性梁单元模拟。
按照初定参数进行计算，得到在填土作用下桩身水平位移图（见图2）。
2.3 检验参数
分析采用初定参数，在原始状态下分析结果发现，部分土层处于屈服状态（见图3，黄色范围），说明参数取值不尽合理。
可调整参数有内聚力、内摩擦角、杨氏模量和泊松比。
因土体的内聚力和内摩擦角有试验数据，杨氏模量也有较多的经验数据，相对来说，泊松比为此次检验的调整参数。
将屈服土层泊松比略微调大，直到在原始状态下，没有地层处于屈服状态为止（见表1），从而排除了泊松比的不合理的岩土参数取值。
为工程状态下的应力应变分析提供较可靠的参数基础。
DOI:10.19537/ki.2096-2789.2017.01.337
Research Findings | 研究成果 |
·15·
2017年1月2.4 校验参数后分析结果
采用调整后参数的分析结果（见图4）显示桩体和周围土体的变形比初始分析结果要小。
计算结果显示堆土作用使桥梁桩基产生的水平位移最大值约为21mm 。
2.5 校验调整参数的合理性分析
对比分析结果可以发现，参数检验调整前后，计算分析结果存在明显的差别。
首先，在原始条件下土体处于非屈服状态，从土体状态的角度来看比参数调整前合理。
图2 填土作用下桩身水平位移图。
在经过
，最小3 结论
通过实例分析说明，通过试验结果、经验参数和反分析综合得到的参数不一定完全合理。
在分析初步计算结果的基础上，依据稳定的岩土体在原始的自然条件下处于非屈服状态这一基本特征，可以排除某些岩土参数的不合理取值范围，进而在工程设计状态下得到较合理的分析结果。
这一数值检验过程对分析结果合理性具有重要意义。
但是这种数值检验存在局限性，即数值检验仅能够在某些特定的情况下排除特定的不合理的参数取值。
数值检验还应该继续研究发展，根据更多的基本状态特征和条件检验参数及分析结果的合理性。
参考文献：
[1]李胡生,岩土参数随机-模糊统计中的隶属函数形式[J].同济
大学学报(自然科学版),1993,(3):361-369.[2]刘春原,阎澍旺,岩土参数随机场特性及线性预测[J].岩土工
程学报,2002,(5):588-591.[3]徐卫亚,蒋中明,岩土样本力学参数的模糊统计特征研究[J].
岩土力学,2004,(3):342-346.
//初定调整后
1杂填土0.350.352淤泥0.400.433-1粉质粘土0.330.333-2粉质粘土0.350.383-3淤泥质粉质粘土
0.430.434-1粉质粘土0.330.334-2粉质粘土0.350.385
粉质粘土
0.35
0.35。
