电路元件特性曲线的伏安特性测量法-实验报告
伏安特性曲线的测量实验报告
伏安特性曲线的测量实验报告篇一：电路元件伏安特性的测量实验一电路元件伏安特性的测量一、实验目的1．学习测量电阻元件伏安特性的方法；2．掌握线性电阻、非线性电阻元件伏安特性的逐点测试法；3．掌握直流稳压电源和直流电压表、直流电流表的使用方法。
二、实验原理在任何时刻，线性电阻元件两端的电压与电流的关系，符合欧姆定律。
任何一个二端电阻元件的特性可用该元件上的端电压U与通过该元件的电流I之间的函数关系式I＝f来表示，即用I－U 平面上的一条曲线来表征，这条曲线称为电阻元件的伏安特性曲线。
根据伏安特性的不同，电阻元件分为两大类：线性电阻和非线性电阻。
线性电阻元件的伏安特性曲线是一条通过坐标原点的直线，如图1-1（a）所示。
该直线的斜率只由电阻元件的电阻值R决定，其阻值R为常数，与元件两端的电压U和通过该元件的电流I无关；非线性电阻元件的伏安特性曲线不是一条经过坐标原点的直线，其阻值R不是常数，即在不同的电压作用下，电阻值是不同的。
常见的非线性电阻如白炽灯丝、普通二极管、稳压二极管等，它们的伏安特性曲线如图1-1（b）、（c）、（d）所示。
在图1-1中，U ＞0的部分为正向特性，U＜0的部分为反向特性。
线性电阻白炽灯丝绘制伏安特性曲线通常采用逐点测试法，电阻元件在不同的端电压U作用下，测量出相应的电流I，然后逐点绘制出伏安特性曲线I＝f，根据伏安特性曲线便可计算出电阻元件的阻值。
三、实验设备与器件1.直流稳压电源1 台2.直流电压表1 块3.直流电流表1 块4.万用表 1 块5.白炽灯泡 1 只6. 二极管1 只7.稳压二极管1 只8.电阻元件 2 只四、实验内容1．测定线性电阻的伏安特性按图1-2接线。
调节直流稳压电源的输出电压U，从0伏开始缓慢地增加（不得超过10V），在表1-1中记下相应的电压表和电流表的读数。
2将图1-2中的1kΩ线性电阻R换成一只12V，的灯泡，重复1的步骤，在表1-2中记下相应的电压表和电流表的读数。
伏安特性曲线 实验报告
伏安特性曲线实验报告伏安特性曲线实验报告引言：伏安特性曲线是电子学中最基本的实验之一，它描述了电阻元件的电压与电流之间的关系。
通过实验测量和分析伏安特性曲线，可以深入理解电阻元件的特性和行为。
本实验旨在通过测量不同电阻元件的伏安特性曲线，探究电阻元件的性质和特点。
实验目的：1. 了解伏安特性曲线的基本概念和原理；2. 学习如何使用电压表和电流表进行测量；3. 掌握测量电阻元件的伏安特性曲线的方法；4. 分析不同电阻元件的特性和行为。
实验仪器和材料：1. 电源；2. 电压表和电流表；3. 不同电阻元件；4. 连接线。
实验步骤：1. 将电源、电压表和电流表依次连接起来，组成电路；2. 将不同电阻元件依次连接到电路中；3. 分别调节电源的电压，记录电压表和电流表的读数；4. 根据记录的数据，绘制伏安特性曲线。
实验结果与分析：通过实验测量得到的伏安特性曲线如下图所示：[插入伏安特性曲线图]从图中可以观察到以下几点特点和行为：1. Ohm定律的验证：当电阻元件为线性电阻时，伏安特性曲线呈直线，证明了Ohm定律的成立。
即电流与电压成正比，电阻恒定。
2. 非线性电阻元件的特性：当电阻元件为非线性电阻时，伏安特性曲线呈非线性关系。
这说明电阻元件的电流与电压之间的关系不再是简单的线性关系，而是受到其他因素的影响。
3. 电阻元件的阻值和功率：通过伏安特性曲线可以计算电阻元件的阻值和功率。
根据电流和电压的关系，可以得出电阻元件的阻值。
而根据电流和电压的乘积，可以得出电阻元件的功率。
这些参数对于电阻元件的选用和设计非常重要。
4. 温度对电阻的影响：伏安特性曲线的变化还可以反映电阻元件受温度影响的情况。
随着温度的升高，电阻元件的电阻值也会发生变化，从而导致伏安特性曲线的形状发生改变。
结论：通过本次实验，我们深入了解了伏安特性曲线的概念、原理和测量方法。
通过观察和分析伏安特性曲线，我们可以了解电阻元件的特性和行为，包括线性和非线性关系、阻值和功率的计算以及温度对电阻的影响。
元件伏安特性的测定实验报告
元件伏安特性的测定实验报告一、实验目的。
本实验旨在通过对电路中元件的伏安特性进行测定，掌握元件的电压-电流关系，并进一步了解元件的特性及其在电路中的应用。
二、实验仪器与设备。
1. 直流稳压电源。
2. 万用表。
3. 电阻箱。
4. 耐压表。
5. 电路连接线。
6. 待测元件。
三、实验原理。
在电路中，元件的伏安特性是指元件的电压与电流之间的关系。
对于电阻元件，其伏安特性为线性关系，即电阻元件的电流与电压成正比。
而对于二极管等非线性元件，其伏安特性则呈现出非线性关系。
四、实验步骤。
1. 将待测元件与电路连接线连接到电路中，注意连接的正确性和稳固性。
2. 调节直流稳压电源，使其输出电压逐渐增加，同时通过万用表记录电路中元件的电压和电流数值。
3. 根据记录的电压-电流数值，绘制出元件的伏安特性曲线。
4. 对非线性元件，如二极管等，进行反向电压测量，记录其反向击穿电压。
五、实验数据与分析。
通过实验测得的数据，我们可以得到元件的伏安特性曲线。
对于电阻元件，其伏安特性曲线为一条直线，而对于二极管等非线性元件，则呈现出非线性特性的曲线。
通过分析伏安特性曲线，我们可以了解元件的工作状态及其在电路中的作用。
六、实验结论。
通过本次实验，我们成功测定了元件的伏安特性，并绘制出了相应的伏安特性曲线。
通过对曲线的分析，我们可以更加深入地了解元件的特性及其在电路中的应用。
同时，我们也掌握了测定伏安特性的实验方法和步骤。
七、实验总结。
本次实验通过测定元件的伏安特性，使我们对元件的工作特性有了更深入的了解。
同时，实验过程中我们也掌握了一定的实验技能和操作方法。
在今后的学习和工作中，我们将能更加熟练地运用这些知识和技能，为电路设计和调试提供更加可靠的支持。
八、参考文献。
[1] 《电路原理与技术》。
[2] 《电子技术基础》。
以上为本次实验的实验报告，希望能对大家的学习和工作有所帮助。
伏安特性曲线的测量实验报告
伏安特性曲线的测量实验报告篇一：电路元件伏安特性的测量实验一电路元件伏安特性的测量一、实验目的1．学习测量电阻元件伏安特性的方法；2．掌握线性电阻、非线性电阻元件伏安特性的逐点测试法；3．掌握直流稳压电源和直流电压表、直流电流表的使用方法。
二、实验原理在任何时刻，线性电阻元件两端的电压与电流的关系，符合欧姆定律。
任何一个二端电阻元件的特性可用该元件上的端电压U与通过该元件的电流I之间的函数关系式I＝f来表示，即用I－U 平面上的一条曲线来表征，这条曲线称为电阻元件的伏安特性曲线。
根据伏安特性的不同，电阻元件分为两大类：线性电阻和非线性电阻。
线性电阻元件的伏安特性曲线是一条通过坐标原点的直线，如图1-1（a）所示。
该直线的斜率只由电阻元件的电阻值R决定，其阻值R为常数，与元件两端的电压U和通过该元件的电流I无关；非线性电阻元件的伏安特性曲线不是一条经过坐标原点的直线，其阻值R不是常数，即在不同的电压作用下，电阻值是不同的。
常见的非线性电阻如白炽灯丝、普通二极管、稳压二极管等，它们的伏安特性曲线如图1-1（b）、（c）、（d）所示。
在图1-1中，U ＞0的部分为正向特性，U＜0的部分为反向特性。
线性电阻白炽灯丝绘制伏安特性曲线通常采用逐点测试法，电阻元件在不同的端电压U作用下，测量出相应的电流I，然后逐点绘制出伏安特性曲线I＝f，根据伏安特性曲线便可计算出电阻元件的阻值。
三、实验设备与器件1.直流稳压电源1 台2.直流电压表1 块3.直流电流表1 块4.万用表 1 块5.白炽灯泡 1 只6. 二极管1 只7.稳压二极管1 只8.电阻元件 2 只四、实验内容1．测定线性电阻的伏安特性按图1-2接线。
调节直流稳压电源的输出电压U，从0伏开始缓慢地增加（不得超过10V），在表1-1中记下相应的电压表和电流表的读数。
2将图1-2中的1kΩ线性电阻R换成一只12V，的灯泡，重复1的步骤，在表1-2中记下相应的电压表和电流表的读数。
电路元件特性曲线的伏安测量法-实验报告

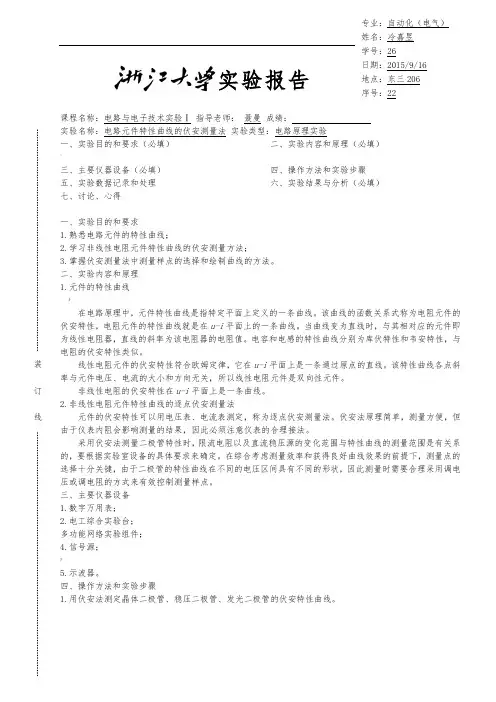

课程名称：电路与电子技术实验Ⅰ指导老师：聂曼成绩：实验名称：电路元件特性曲线的伏安测量法实验类型：电路原理实验一、实验目的和要求（必填）二、实验内容和原理（必填）~三、主要仪器设备（必填）四、操作方法和实验步骤五、实验数据记录和处理六、实验结果与分析（必填）七、讨论、心得一、实验目的和要求1.熟悉电路元件的特性曲线；2.学习非线性电阻元件特性曲线的伏安测量方法；3.掌握伏安测量法中测量样点的选择和绘制曲线的方法。
二、实验内容和原理1.元件的特性曲线》在电路原理中，元件特性曲线是指特定平面上定义的一条曲线。
该曲线的函数关系式称为电阻元件的伏安特性，电阻元件的特性曲线就是在u-i平面上的一条曲线。
当曲线变为直线时，与其相对应的元件即为线性电阻器，直线的斜率为该电阻器的电阻值。
电容和电感的特性曲线分别为库伏特性和韦安特性，与电阻的伏安特性类似。
线性电阻元件的伏安特性符合欧姆定律，它在u-i平面上是一条通过原点的直线。
该特性曲线各点斜率与元件电压、电流的大小和方向无关，所以线性电阻元件是双向性元件。
非线性电阻的伏安特性在u-i平面上是一条曲线。
2.非线性电阻元件特性曲线的逐点伏安测量法元件的伏安特性可以用电压表、电流表测定，称为逐点伏安测量法。
伏安法原理简单，测量方便，但由于仪表内阻会影响测量的结果，因此必须注意仪表的合理接法。
采用伏安法测量二极管特性时，限流电阻以及直流稳压源的变化范围与特性曲线的测量范围是有关系的，要根据实验室设备的具体要求来确定。
在综合考虑测量效率和获得良好曲线效果的前提下，测量点的选择十分关键，由于二极管的特性曲线在不同的电压区间具有不同的形状，因此测量时需要合理采用调电压或调电阻的方式来有效控制测量样点。
三、主要仪器设备1.数字万用表；2.电工综合实验台；多功能网络实验组件；4.信号源；?5.示波器。
四、操作方法和实验步骤1.用伏安法测定晶体二极管、稳压二极管、发光二极管的伏安特性曲线。
实验3电路元件特性曲线的伏安测量法
实验3电路元件特性曲线的伏安测量法实验3 电路元件特性曲线的伏安测量法⼀、实验⽬的1.了解⾮线性元件的伏安特性；2.学习⾮线性元件伏安特性的测试⽅法；3.掌握绘制曲线的⽅法。
⼆、实验原理1.了解晶体⼆极管和稳压⼆极管的伏安特性曲线。
2.晶体⼆极管是由⼀个PN 结，加相应的电极引线和管壳封装⽽成，了解⼆极管的死区、门限电压、导通电压、击穿电压和反向电流，根据其来确定实验时电压的数据范围。
⼆极管正向电阻和反向电阻区别很⼤，电阻值随着流过电流的⼤⼩⽽变化，伏安特性曲线不对称于坐标原点，具有单向导向性。
3.稳压⼆极管利⽤反向击穿特性，稳压范围从1v 到⼏百伏。
了解稳压⼆极管的主要参数，稳定电压、最⼤允许耗散功率（超过此功率稳压⼆极管会因过热⽽烧坏）、最⼤稳定电流和最⼩稳定电流（反向击穿区起始电流）。
稳压⼆极管的正向伏安特性类似于普通晶体⼆极管，反向伏安特性则不同。
稳定电压⼀般为-5V ，电流突增，端电压维持恒定。
4.了解曲线绘制的知识。
三、主要仪器设备元器件板、直流电源、直流电压表、电流表、数字万⽤表四、操作⽅法和实验步骤1.按照接线图连好各元器件（先将⼆极管正向连接），将电阻箱电阻调到零时，按要求调节电压并记录⼀系列数据，再将⼆极管⽅向连接，按要求调节记录数据。
2.调节电阻箱电阻，按步骤⼀测量。
3.再测量稳压⼆极管，将稳压⼆极管代替⼆极管，再按照步骤⼀测量正反向。
4.将稳压源⽤恒流源代替，再做步骤三。
4.将数据⽤计算机软件绘制成曲线图。
五、实验数据记录和处理1.逐点伏安测量法的接线图：装订线2.数据记录和曲线图表7-3-1 逐点伏安测量法在恒压源下的测量数据（晶体⼆极管）电阻为不为零表7-3-3 逐点伏安测量法在恒压源下的测量数据（稳压⼆极管）电阻不为零晶体⼆极管在两种情况下的伏安特性曲线：稳压⼆极管的伏安特性曲线：表7-3-4 逐点伏安测量法在恒流源下的测量数据（稳压⼆极管）以上数据说明⽤电流源也是可以测得稳压管伏安特性数据的，且数据与电压源测得的接近。
电路元件的伏安特性实验报告
电路元件的伏安特性实验报告
《电路元件的伏安特性实验报告》
实验目的：通过实验研究电路元件的伏安特性，探究电阻、电容和电感的电压-电流关系。
实验原理：根据欧姆定律，电阻的电压-电流关系为V=IR；电容的电压-电流关
系为I=C(dV/dt)；电感的电压-电流关系为V=L(dI/dt)。
实验步骤：
1. 准备实验仪器和元件：数字万用表、电阻、电容、电感、直流电源等。
2. 搭建电路：将电路元件依次连接到直流电源和数字万用表上，形成电压-电流测量电路。
3. 测量电压-电流关系：分别改变电路中的电阻、电容和电感数值，测量它们的电压-电流关系曲线。
4. 分析实验结果：根据测量数据，绘制电压-电流曲线图，分析电路元件的伏安特性。
实验结果：通过实验测量和分析，我们得到了电阻、电容和电感的伏安特性曲线。
电阻的电压-电流关系为一条直线，电容的电压-电流关系为一条曲线，电
感的电压-电流关系为一条曲线。
结论：通过本次实验，我们深入了解了电路元件的伏安特性，掌握了电阻、电
容和电感的电压-电流关系。
这对于我们在电路设计和分析中具有重要意义，为我们深入理解电路原理打下了坚实的基础。
总结：通过本次实验，我们不仅学习了电路元件的伏安特性，还培养了动手实
验和数据分析的能力。
希望通过今后的实验学习，能够更深入地理解电路原理，
为将来的工程实践打下坚实的基础。
伏安特性曲线的测量实验报告
伏安特性曲线的测量实验报告篇一：电路元件伏安特性的测量实验一电路元件伏安特性的测量一、实验目的1．学习测量电阻元件伏安特性的方法；2．掌握线性电阻、非线性电阻元件伏安特性的逐点测试法；3．掌握直流稳压电源和直流电压表、直流电流表的使用方法。
二、实验原理在任何时刻，线性电阻元件两端的电压与电流的关系，符合欧姆定律。
任何一个二端电阻元件的特性可用该元件上的端电压U与通过该元件的电流I之间的函数关系式I＝f来表示，即用I－U 平面上的一条曲线来表征，这条曲线称为电阻元件的伏安特性曲线。
根据伏安特性的不同，电阻元件分为两大类：线性电阻和非线性电阻。
线性电阻元件的伏安特性曲线是一条通过坐标原点的直线，如图1-1（a）所示。
该直线的斜率只由电阻元件的电阻值R决定，其阻值R为常数，与元件两端的电压U和通过该元件的电流I无关；非线性电阻元件的伏安特性曲线不是一条经过坐标原点的直线，其阻值R不是常数，即在不同的电压作用下，电阻值是不同的。
常见的非线性电阻如白炽灯丝、普通二极管、稳压二极管等，它们的伏安特性曲线如图1-1（b）、（c）、（d）所示。
在图1-1中，U ＞0的部分为正向特性，U＜0的部分为反向特性。
线性电阻白炽灯丝绘制伏安特性曲线通常采用逐点测试法，电阻元件在不同的端电压U作用下，测量出相应的电流I，然后逐点绘制出伏安特性曲线I＝f，根据伏安特性曲线便可计算出电阻元件的阻值。
三、实验设备与器件1.直流稳压电源1 台2.直流电压表1 块3.直流电流表1 块4.万用表 1 块5.白炽灯泡 1 只6. 二极管1 只7.稳压二极管1 只8.电阻元件 2 只四、实验内容1．测定线性电阻的伏安特性按图1-2接线。
调节直流稳压电源的输出电压U，从0伏开始缓慢地增加（不得超过10V），在表1-1中记下相应的电压表和电流表的读数。
2将图1-2中的1kΩ线性电阻R换成一只12V，的灯泡，重复1的步骤，在表1-2中记下相应的电压表和电流表的读数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验报告
课程名称：_______________________________指导老师：________________成绩：__________________ 实验名称：_______________________________实验类型：________________同组学生姓名：__________ 一、实验目的和要求（必填） 二、实验内容和原理（必填） 三、主要仪器设备（必填） 四、操作方法和实验步骤 五、实验数据记录和处理 六、实验结果与分析（必填） 七、讨论、心得
一、实验目的和要求
1.熟悉电路元件的特性曲线；
2.学习非线性电阻元件特性曲线的伏安测量方法；
3掌握伏安测量法中测量样点的选择和绘制曲线的方法； 4.学习非线性电阻元件特性曲线的示波器观测方法。
二、实验内容和原理
1、电阻元件、电容元件、电感元件的特性曲线 在电路原理中，元件特性曲线是指特定平面上定义的一条曲线。
例如，白炽灯泡在工作时，灯丝处于高温状态，其灯丝电阻随着温度的改变而改变，并且具有一定的惯性；又因为温度的改变与流过灯泡的电流有关，所以它的伏安特性为一条曲线。
电流越大、温度越高，对应的灯丝电阻也越大。
一般灯泡的“冷电阻”与“热电阻”可相差几倍至十几倍。
该曲线的函数关系式称为电阻元件的伏安特性，电阻元件的特性曲线就是在平面上的一条曲线。
当曲线变为直线时，与其相对应的元件即为线性电阻器，直线的斜率为该电阻器的电阻值。
电容和电感的特性曲线分别为库伏特性和韦安特性，与电阻的伏安特性类似。
线性电阻元件的伏安特性符合欧姆定律，它在u-i 平面上是一条通过原点的直线。
该特性曲线各点斜率与元件电压、电流的大小和方向无关，所以线性电阻元件是双向性元件。
非线性电阻的伏安特性在u-i 平面上是一条曲线。
普通晶体二极管的特点是正向电阻和反向电阻区别很大。
正向压降很小正向电流随正向压降的升高而急骤上升，而反向电压从零一直增加到十几伏至几十伏时，其反向电流增加很小，粗略地可视为零。
可见，二极管具有单向导电性，如果反向电压加得过高，超过管子的极限值，则会导致管子击穿损坏。
稳压二极管是一种特殊的半导体二极管，其正向特性与普通二极管类似，但其反向特性则与普通二极管不同，在反向电压开始增加时，其反向电流几乎为零，但当反向电压增加到某一数值时（称为管子的稳压值，有各种不同稳压值的稳压管）电流将突然增加，以后它的端电压将维持恒定，不再随外加的反向电压升高而增大。
上述两种二极管的伏安特性均具属于单调型。
电压与电流之间是单调函数。
二极管的特性参数主要有开启电压U th ，导通电压U on ，反向电流I R ，反向击穿电压V BR 以及最大整流电流I F 。
2、非线性电阻元件特性曲线的逐点伏安测量法 元件的伏安特性可以用直流电压表、电流表测定，称为逐点伏安测量法。
伏安法原理简单，测量方便，但由于仪表内阻会影响测量的结果，因此必须注意仪表的合理接法。
采用伏安法测量二极管特性时，限流电阻以及直流稳压源的变化范围与特性曲线的测量范围是有关系的，要根据实验室设备的具体要求来确定。
在综合考虑测量效率和获得良好曲线效果的前提下，测量点的选择十分关键，由于二极管的特性曲线在不同的电压的区间具有不同的性状，因此测量时需 要合理采用调电压或调电阻的方式来有效控制测量样点。
三、主要仪器设备
1.数字万用表
2.电工综合实验台
3.DG07多功能网络实验组件
4.信号源
四、操作方法和实验步骤
测定晶体二极管和稳压二极管的伏安特性的电路图如下所示：
专业：________________ 姓名：________________
学号：________________ 日期：________________ 地点：________________
本实验选择恒压源或恒流源均可，考虑到二极管在电压小于开启电压U th时，其通过电流为0，故我们在此采用恒压源以方便后续的实验。
同时，考虑到直流电压表（20V量程）的内阻为5MΩ，而直流电流表内阻在1Ω至10Ω，被测量的元件电阻变化范围较大，但在测量点较密集的区域中电阻与电流表更接近，为尽量减小仪表内阻带来的影响，选用了电压表内接法，如图所示：
缓慢调节稳压源电压大小并记录二极管的电流和电压，在导通区段附近记录适当密集的点，当需要测量反向电压时，只需调转二极管接入电路的方向即可。
由于稳压二极管正向曲线与晶体二极管类似，故我们只需要测量晶体二极管的正反向伏安特性曲线和稳压二极管的反向伏安特性曲线。
五、实验数据记录和处理
1、用万用表先测得晶体二极管的近似导通电压为0.557V。
电压/V 电流/mA 电压/V 电流/mA 电压/V 电流/mA 电压/V 电流/mA
0 0 0.57 1.1 0.80 54.2 0 0
0.10 0 0.60 2.0 0.82 64.4 -5.2 0
0.36 0 0.65 6.7 0.83 72.5 -8.6 0
0.44 0 0.68 10.5 0.85 81.2 -10.6 0
0.48 0.1 0.72 20.2 0.86 89.5 -17.3 0
0.51 0.3 0.75 30.2 0.87 94.3 -25.3
0.54 0.5 0.77 41.4 .
2、稳压二极管未测正向伏安特性，故但用万用表测得起正向导通电压为0.654V
电压/V 电流/mA 电压/V 电流/mA
0 0 -4.73 -3.52
-1.15 0 -4.80 -5.55
-2.10 0 -4.92 -10.01
-3.02 -0.02 -5.02 -18.02
-4.11 -0.39 -5.14 -35.9
-4.61 -1.72 -5.23 -72.5
-5.33 -94.3
六、实验结果与分析
普通晶体二极管：由上测得数据用origin作图如下（正负电压分别作图）
正向
负向
由图中曲线观察得，普通晶体二极管的导通电压在0.56V附近，这与之前用万用表测得的0.557V很接近，且在导通之后电流迅速增加；而加上反向电压时电流基本维持在0附近，加压至-25V也未能导通。
2、稳压二极管：由测得的负向数据用origin作图有：
由图中曲线观察有，当加上反向电压时并且至-4.9V附近时，稳压二极管进入稳压状态，电流突然增加，端电压维持大致稳定。
七、讨论、心得
这次实验表现出自己的许多不足之处，比如由于对实验器材的操作不是很熟悉，导致自己实验进行的过程非常缓慢，其次就是预习做的很差，以前以为实验的预习只需要清楚操作步骤就可以，然后通过老师的讲解才知道预习需要让自己充分理解实验，然后在此基础上再思考有没有实验可以改进的方案以及这种方案的优缺点在哪里，从中权衡利弊然后进行取舍。
然后在测定数据的过程中也有许多的不足之处，比如没有在某些位置取密集的采样点，而在其他区段取了过多的点，这就导致了实验图像不是那么的符合规范。
其次这个实验也有许多需要注意的细节，如电流表的内外接法对实验误差的影响，这就需要我们对实验器材的基本参数有一个基本了解。
还有就是这个实验中我们可以采取恒流源和恒压源的混合使用，即在截至区段，由于其中电流为0，所以采用恒压源，而在导通区段，由于二极管两端电压近似不变，电流却急剧变化，所以可采用恒流源，方便控制通过其中的电流以得到更加可靠的数据。
同时自己在实验过程中出现了一些失误，由于疏忽，使得通过电阻箱的电流超过了其限流值，幸好及时发现，调小了其中电流，避免了电阻箱的烧坏。
