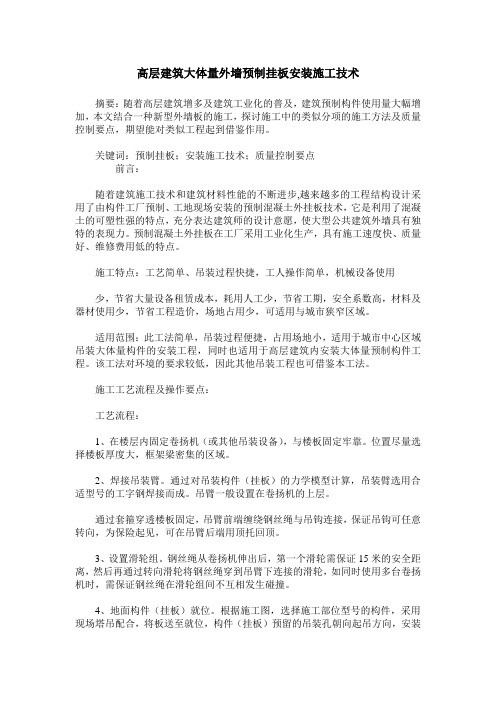

高层建筑大体量外墙预制挂板安装施工技术
高层建筑大体量外墙预制挂板安装施工技术摘要：随着高层建筑增多及建筑工业化的普及，建筑预制构件使用量大幅增加，本文结合一种新型外墙板的施工，探讨施工中的类似分项的施工方法及质量控制要点，期望能对类似工程起到借鉴作用。
关键词：预制挂板；安装施工技术；质量控制要点前言：随着建筑施工技术和建筑材料性能的不断进步,越来越多的工程结构设计采用了由构件工厂预制、工地现场安装的预制混凝土外挂板技术，它是利用了混凝土的可塑性强的特点，充分表达建筑师的设计意愿，使大型公共建筑外墙具有独特的表现力。
预制混凝土外挂板在工厂采用工业化生产，具有施工速度快、质量好、维修费用低的特点。
施工特点：工艺简单、吊装过程快捷，工人操作简单，机械设备使用少，节省大量设备租赁成本，耗用人工少，节省工期，安全系数高，材料及器材使用少，节省工程造价，场地占用少，可适用与城市狭窄区域。
适用范围：此工法简单，吊装过程便捷，占用场地小，适用于城市中心区域吊装大体量构件的安装工程，同时也适用于高层建筑内安装大体量预制构件工程。
该工法对环境的要求较低，因此其他吊装工程也可借鉴本工法。
施工工艺流程及操作要点：工艺流程：1、在楼层内固定卷扬机（或其他吊装设备），与楼板固定牢靠。
位置尽量选择楼板厚度大，框架梁密集的区域。
2、焊接吊装臂。
通过对吊装构件（挂板）的力学模型计算，吊装臂选用合适型号的工字钢焊接而成。
吊臂一般设置在卷扬机的上层。
通过套箍穿透楼板固定，吊臂前端缠绕钢丝绳与吊钩连接，保证吊钩可任意转向，为保险起见，可在吊臂后端用顶托回顶。
3、设置滑轮组。
钢丝绳从卷扬机伸出后，第一个滑轮需保证15米的安全距离，然后再通过转向滑轮将钢丝绳穿到吊臂下连接的滑轮，如同时使用多台卷扬机时，需保证钢丝绳在滑轮组间不互相发生碰撞。
4、地面构件（挂板）就位。
根据施工图，选择施工部位型号的构件，采用现场塔吊配合，将板送至就位，构件（挂板）预留的吊装孔朝向起吊方向，安装吊装扁担。
预制清水混凝土外墙挂板施工工法(2)
预制清水混凝土外墙挂板施工工法预制清水混凝土外墙挂板施工工法一、前言预制清水混凝土外墙挂板作为一种新型的外墙装饰材料，具有轻质、高强、耐久等优点，逐渐在建筑行业得到广泛应用。
本文将介绍预制清水混凝土外墙挂板施工工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例，以便读者了解该工法的理论依据和实际应用。
二、工法特点预制清水混凝土外墙挂板施工工法具有以下特点：1. 材料轻质：采用轻质骨料和优选粉料，减轻了挂板的自重，不增加建筑物荷载。
2. 工艺简便：采用模具浇注和预制加工技术，降低了施工难度，快速实现装饰效果。
3. 高强耐久：经过特殊的养护处理和抗渗防腐处理，挂板具有良好的强度和抗老化性能。
4. 施工周期短：预制清水混凝土外墙挂板可以直接安装，无需二次施工，提高了施工效率和进度。
5. 良好的装饰效果：挂板表面平整光滑，可以进行各种装饰处理，满足不同设计要求。
三、适应范围预制清水混凝土外墙挂板适用于各类建筑物的外墙装饰，尤其适用于高层建筑和公共建筑。
由于其轻质和耐久的特性，可以大幅减轻建筑物的自重，同时提供了良好的隔热和防水效果，适用于不同气候条件下的建筑。
四、工艺原理预制清水混凝土外墙挂板施工工法的理论依据是通过预制采用清水混凝土自流充填和振捣技术在模具中浇注制作挂板，然后进行养护处理，最后在建筑墙面上进行安装和固定。
这种工法采取的技术措施包括材料选用、模具设计、施工工艺等，通过对这些技术措施的分析和解释，读者可以了解该工法的理论依据和实际应用。
五、施工工艺预制清水混凝土外墙挂板施工工艺包括以下几个阶段：1. 材料准备：准备清水混凝土、轻质骨料、粉料等材料，并进行筛选和配比。
2. 模具制作：设计制作模具，模具应具有良好的密封性和表面光滑度。
3. 混凝土浇注：将准备好的材料倒入模具中，采用自流充填和振捣技术，保证混凝土的均匀性。
4. 养护处理：对挂板进行充足的养护处理，保证其强度和稳定性。
混凝土挂板墙设计与施工
混凝土挂板墙设计与施工一、介绍混凝土挂板墙是一种新型的建筑结构形式，它具有较好的隔热、隔音、防水等性能，同时还具有良好的耐久性和美观性，因此在建筑领域中越来越受到青睐。
本文将对混凝土挂板墙的设计与施工进行详细讲解。
二、设计1. 挂板材料的选择混凝土挂板墙的挂板材料一般有两种选择，一种是玻璃纤维增强水泥板，另一种是水泥纤维板。
玻璃纤维增强水泥板是一种轻质、高强度的材料，其密度为1.5g/cm³左右，与普通水泥板相比，其强度更高，更加耐久。
水泥纤维板则是一种纤维增强材料，其密度为1.3g/cm³左右，具有较好的防水、防火、防腐等性能。
2. 挂板墙的厚度混凝土挂板墙的厚度一般为50mm-100mm之间，具体的厚度需要根据实际情况来确定。
在选择挂板墙厚度时需要考虑到以下几个因素：（1）建筑物的高度和结构形式。
（2）外部环境的气候条件，如温度、湿度、风力等。
（3）挂板墙的材料和密度。
（4）建筑物的使用功能和要求。
3. 布局设计挂板墙的布局设计需要考虑到以下几个因素：（1）建筑物的外观设计和风格。
（2）建筑物的结构形式和功能要求。
（3）挂板墙与其他建筑物构件的衔接方式。
（4）挂板墙的施工工艺和难易程度。
三、施工1. 基础处理混凝土挂板墙的基础处理需要严格按照设计要求进行施工。
首先要对基础进行清理，确保基础表面干燥、平整、无油污、无松散物等。
然后要进行基础的处理，包括基础的加固、防水、防潮、防腐等措施。
2. 骨架制作挂板墙的骨架制作需要根据设计要求进行。
骨架的制作材料可以选择钢筋、木材、铝合金等材料。
在进行骨架制作时，需要注意骨架的尺寸、间距、位置等要求，确保骨架的牢固性和稳定性。
3. 挂板安装挂板的安装需要根据设计要求进行。
首先要将挂板按照设计要求进行切割、打孔等加工处理。
然后将挂板用螺丝固定在骨架上，确保挂板的牢固性和稳定性。
4. 缝隙处理挂板墙的缝隙处理需要根据设计要求进行。
缝隙的处理材料可以选择玻璃胶、硅酮等材料。
混凝土挂板施工技术规程
混凝土挂板施工技术规程一、前言混凝土挂板是一种常见的墙体装饰材料，广泛应用于建筑物内外墙面装饰。
它具有良好的防火、防水、防腐、耐久性强等特点，常用于高档住宅、别墅、商业中心等场所。
本文将详细介绍混凝土挂板施工技术规程。
二、材料准备1.混凝土挂板：应选用规格统一、色泽一致、表面光滑、无明显色差、无裂纹、无砂眼、无明显气孔的挂板。
2.粘结剂：应选用适用于混凝土挂板的粘结剂，如水泥砂浆、聚合物胶、石膏胶等。
3.辅助材料：如钢夹、三角木、木桩、卡子等。
三、基础处理1.墙面处理：墙面应平整、牢固、无明显脱落、裂缝、油漆剥落等现象。
2.定位处理：应根据设计要求，在墙面上进行定位，以确定挂板的位置和数量。
3.木桩固定：应在墙面上打孔，将木桩插入固定，并在木桩上安装三角木。
四、挂板安装1.挂板处理：应在挂板背面涂刷粘结剂，并等待粘结剂干燥。
2.挂板安装：应根据设计要求，将挂板按照预定位置及数量安装在墙面上，并用钢夹进行固定。
3.挂板拼接：挂板应按照设计要求进行拼接，拼接缝应平直、缝宽一致、无明显裂缝。
4.挂板调整：应及时对挂板进行调整，使其水平、竖直、平整、美观。
五、施工注意事项1.施工前应进行充分的材料准备、基础处理和安全防护措施。
2.施工过程中应注意施工质量和安全。
3.施工结束后应清理工地，并进行验收。
六、施工质量验收1.挂板表面：表面应平整、光滑、无明显色差、无裂纹、无砂眼、无明显气孔。
2.挂板固定：挂板应牢固，钢夹应均匀、紧密、无松动。
3.挂板拼接：拼接缝应平直、缝宽一致、无明显裂缝。
4.施工质量：施工质量应符合设计要求和施工规范。
七、安全注意事项1.施工过程中应注意安全，防止人员受伤。
2.使用机械设备时应按照操作规程进行操作，避免事故的发生。
3.施工现场应设置警示标志，以提醒工人注意安全。
八、施工总结混凝土挂板施工是一项高难度的工程，需要施工人员具备扎实的专业知识和丰富的施工经验。
在施工过程中，应严格按照施工规范进行操作，确保施工质量和安全。
混凝土墙板的施工与装饰技术
混凝土墙板的施工与装饰技术混凝土墙板的施工与装饰技术
一、前期准备工作
1.确定装修风格和色彩搭配；
2.制定装修预算；
3.选择合适的混凝土墙板。
二、混凝土墙板的制作
1.选好原材料（水泥、沙子、石灰等）；
2.按照一定比例混合原材料；
3.倒入模具中，用木棍震动压实；
4.放置一段时间，脱模后晾干。
三、混凝土墙板的施工
1.清理墙面，保证平整、干净；
2.粘贴防水层；
3.制作木模板，用于固定混凝土墙板；
4.将混凝土墙板粘贴在木模板上；
5.调整混凝土墙板的位置，保持水平垂直；
6.用铁丝将混凝土墙板固定在木模板上；
7.浇注混凝土，震动压实；
8.等待混凝土干燥，拆除木模板。
四、混凝土墙板的装饰
1.研磨混凝土墙板表面，去除不平整部分；
2.涂刷底漆，增强附着力；
3.选择合适的颜料，涂刷在混凝土墙板上；
4.喷涂透明保护漆，增加光泽度。
五、注意事项
1.施工前要做好充分的计划和准备工作；
2.混凝土墙板施工要注意安全，避免意外发生；
3.混凝土墙板装饰要选择合适的颜料和保护漆，避免对人体有害物质；
4.定期维护和保养，保持混凝土墙板的美观和耐久性。
六、结语
混凝土墙板是一种特殊的装饰材料，其施工和装饰需要技术和经验的支持。
通过本文的介绍，相信大家对混凝土墙板的施工和装饰有了更深入的了解，希望可以帮助大家更好地进行墙面装修。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
【首批重点技术课题】 【混凝土外墙挂板设计、制作、安装综合技术】第一部分 挂板体系的设计1工程概况1.1德国学校工程是德国使馆的附属工程，位于北京朝阳区亮马桥北侧，北京燕莎中心公寓东北方向新使馆区。
该工程由教学楼、公寓楼和体育场三个单位工程组成，建筑面积19000m2。
其中教学楼地下1层，地上3层，建筑面积9200m2；公寓楼地下1层，地上9层，建筑面积9800m2。
该工程结构均为现浇钢筋混凝土，外墙采用预制清水混凝土外挂板，外墙装饰采用德国进口的水性涂料，教学楼为红色，公寓楼为黄色。
1.2该工程由德国GMP设计公司负责总体设计，总承包商和专业分包商负责放大样等细化设计。
预制混凝土外墙挂板设计由GMP公司负责出建筑图对建筑风格定格，由总承包商（中建承包公司）成立设计组负责挂板细化设计，挂板施工图报GMP审批。
2挂板施工图设计2.1设计原则2.1.1充分理解建筑师的设计意图，并贯穿于每个细部（如门窗洞口、拐角等）节点设计中，充分体现建筑师所确立的建筑风格。
2.1.2生产工艺和安装工艺相结合，施工图要满足实用、经济、可行的要求。
2.1.3所有细化施工图都须报设计公司(GMP)或驻现场建筑师代表审批.2.2设备与人员配置2.2.1586以上计算机3-5台，绘图仪、宽行打印机各1台。
2.2.2设计人员3-5名，具备一定的外语能力。
2.3设计依据2.3.1建筑图；【首批重点技术课题】 【混凝土外墙挂板设计、制作、安装综合技术】2.3.3 幕墙、门窗安装施工图；2.3.3挂板设计计算书；2.3.4HALFEN挂件体系设计使用说明书。
2.4设计内容2.4.1门窗洞口节点图，确定挂板和门窗洞口挂板与门窗框的交接（详见附图）。
2.4.2挂板排板图（详见附图）。
1 确定每个位置挂板的规格（高、宽、厚）、几何形状，并进行归类统计；2 选定挂板预埋件（种类、规格）；3 找出须预埋电线盒、预留洞口的挂板位置；4 根据以上三条并遵循“唯一”性原则，对挂板按统一的规则进行分类编号，归类统计；5 在立面图上对号入座填写出每块挂板的编号形成排板图。
2.4.3挂板施工图1 对照排板图和施工进度计划绘制挂板施工图。
2 挂板施工图必须明确挂板几何形状、尺寸、预埋铁件、电线盒、吊件和预留孔洞位置及型号与数量，标识需要倒角的边线等。
3 挂板施工图的审批与管理（图1所示）。
图12.4.4安装节点图【首批重点技术课题】 【混凝土外墙挂板设计、制作、安装综合技术】定体系安装节点及使用说明由厂家提供。
1HALFEN挂板固定体系的特点：1）设计充分考虑到各种不同安装状态下挂板的固定方式，每种方式均包括预制 挂板埋件、结构墙体埋件和中间连接件三个部分有机结合、配套使用。
2）每种固定方式的挂件体系均有选型和使用说明、安装节点图，非常便于施工。
3）每种固定方式均预先考虑到施工的误差因素，中间连接件和二端固定点（挂板埋件和结构墙体埋件）都可进行一定范围的调节，可以同时在水平和垂直二个方向进行调整，具有很强的实用性。
4）对误差超过挂件调节范围不能使用原固定件的特殊情况，均提出了具体的解决方案，比如：可即时使用化学锚栓连接方式替代漏埋或超过偏差范围的原有固定方式，具有较好的灵活性。
5）中间连接件与两固定端的连接均采用栓接，施工简便。
6）采用不锈钢材料制作，力学性能好，耐侯防腐，使用寿命长。
2本工程挂板安装使用HALFEN固定体系的主要节点形式。
图2 挂件体系详图【首批重点技术课题】 【混凝土外墙挂板设计、制作、安装综合技术】板之间的连接作用，需要与其它的固定件配套使用（详见图2）。
z FPA-3型a) FPA-3型挂件适用于结构和挂板上有预埋件的情况（详见图3、图3a、图3b）图3图3a【首批重点技术课题】 【混凝土外墙挂板设计、制作、安装综合技术】b) 根据承载力的大小及空腔尺寸使用与其配套的FPA-3型挂件，其命名形式如下（图4）：图4z FPA-5型a) FPA-5型挂件适用于结构或挂板上没有埋件的情况，或埋设的预埋件无效的情况，通过植化学锚栓进行受力（详见图5、图6）。
图5【首批重点技术课题】 【混凝土外墙挂板设计、制作、安装综合技术】b)FPA-5型连接件根据结构形式不同，也可以固定在结构侧边（详见图7）。
图7c) 根据承载力的大小及空腔尺寸与其配套的FPA-5型挂件命名形式（如图8）图8z BRA型a)BRA挂件有很好的承重能力，能够独立承重，它是预先浇筑在挂板中同挂板形成一个整体，安装时与埋设在结构楼板上的HALFEN槽连用，多用于高度较低的板型（横向板）（详见图9）。
【首批重点技术课题】 【混凝土外墙挂板设计、制作、安装综合技术】b)根据其承载力的大小及空腔尺寸使用与其对应的BRA型挂件，命名形式如下 （见图10）。
图10z HK4-W型HK4-W型挂件作用于挂板底部起支撑固定作用，依靠化学锚栓固定在结构上，在其上部用约束件连用，可调整高度、左右及空腔尺寸，主要应用于不便其它挂件操作的室内挂板（详见图11）。
图11z GWS型GWS型挂件主要适用于吊顶板，由螺杆、螺母、垫板及GWP件组成（详见图12、图13）。
【首批重点技术课题】 【混凝土外墙挂板设计、制作、安装综合技术】图132)约束件系列z DS型a)DS型顶件主要作用是调整挂板垂直度及同结构间的距离，起顶撑作用，需与挂板背面的预埋件相连，多与FPA型挂件配套使连用（详见图14、图15）。
图14【首批重点技术课题】 【混凝土外墙挂板设计、制作、安装综合技术】b)根据挂板重量、空腔尺寸来选用，其命名形式如下（详见图16）。
图16z LD型a)LD型约束件与DS型约束件相比较不但有顶撑作用还起到拉的作用，能够更好控制板面垂直及同结构间的距离，其有良好的抗风作用，多用于最低排横向板型（详见图17、图18）。
图17【首批重点技术课题】 【混凝土外墙挂板设计、制作、安装综合技术】b)根据挂板重量及承载能力，命名形式如下（详见图19）。
图19z HFV型：a)HFV型约束件是连接上下的挂板间的轴销钉，控制上下板之间的板面（见图20）。
图20b)根据挂板的重量确定其长度和直径，命名形式如下（详见图21）。
图21z HKZ型：a)HKZ型约束件起拉结作用，并控制板的垂直度，同HK4-W型承重件连用，主要【首批重点技术课题】 【混凝土外墙挂板设计、制作、安装综合技术】应用于室内廊板、包柱板的安装（详见图22、图23）。
图22图23b) 根据其承载力及空腔尺寸命名形式如下（详见图24）。
图243) 主要配件z化学锚栓：化学锚栓是通过化学药剂把不锈钢件植入结构中，来固定因结构或挂板预埋件不能够使用的连接件，根据承载力的需要，选用不同的型号，以下为锚栓施工步骤（详见图25）。
【首批重点技术课题】 【混凝土外墙挂板设计、制作、安装综合技术】图25a)用相应的钻头在结构上钻孔；b)清除孔内杂质；c)把化学药剂塞入孔内；d)用相应的电钻将锚栓钻入孔内；e)药剂在不同温度下等待相应时间凝固后，即可使用。
z不锈钢连墙件：不锈钢连墙件依靠化学锚栓固定在墙体上，施工时主要用于固定脚手架起扶墙的作用，脚手架拆除后，此件将留在安装完毕的缝口处，以后起固定吊蓝和擦窗机作用（详见图26）。
图26z HALFEN槽HALFEN槽是主要的挂板和结构楼板的预埋件，承重件和约束件主要通过它来完成连接受力（详见图27）。
【首批重点技术课题】 【混凝土外墙挂板设计、制作、安装综合技术】图27第二部分 挂板加工制作1工程概况1.11999年下半年我公司建筑制品厂承接了该工程外墙清水混凝土挂板的生产和安装任务，经试生产样板获得业主认可后，于2000年3月30日正式投产。
1.2挂板型号、规格、数量1.2.1挂板厚度一般为60、80、120mm，主要以120mm厚度为主，规格、形状复杂，型号多达704种，具体分类详见下表1表1序号 部位 挂板型号 数量（块）面积（m2）1 公寓内廊 37种 167 8372 公寓外墙 255种 913 31313 学校外墙 412种 918 33274 合计 704种 1998 72951.2.2其中单板最大面积16.74m2，自重约4.9t，最小的面积仅为0.21m2,重量63kg；板形主要以Ｌ形和U形板为主，模板的改制工作量较大。
1.3本工程所有挂板均在构件厂内预制生产，挂板中的埋件均由业主提供，挂板经检合格后运至现场后进行安装。
【首批重点技术课题】 【混凝土外墙挂板设计、制作、安装综合技术】1.4质量要求：挂板表面为清水混凝土板面，表面要求平整光洁、无明显气泡。
(见表2)。
表2 挂板成品质量检验标准序号 项 目 质量标准(mm)备注1 长 度 ±3 直尺2 宽 度 ±3 直尺3 对角线偏差 3 直尺4 厚 度 ±2 直尺5 表面平整 ＜3 用2M靠尺6 预留孔中心线位移 57 预埋件定位线位移 58 气 泡 直径不大于3业主批准的样品1.5试验室按不同的混凝土浇注工艺设计了多种配合比，制作了5块样板，经业主确认后，作为投入生产和产品质量合格标准的实物参照依据。
1.6工期要求：生产工期约3个月教学楼挂板生产工期：2000年4月1日—6月15日；公寓楼挂板生产工期：2000年4月1日—7月15日平均日产量: 约80m2，即每天生产量不能少于30块板才能满足安装施工的进度。
2挂板生产准备2.1施工组织管理与技术准备2.1.1施工生产管理体系根据该批清水凝土外墙挂板具有型号多、规格多、数量多、埋件变化大，产品质量要求高、生产难度大等特点，为确保生产的顺利进行，组建了挂板专门生产管理班子，建立了严密的挂板生产管理体系(见下图28)。
【首批重点技术课题】 【混凝土外墙挂板设计、制作、安装综合技术】图282.1.2技术准备为了正确的引导挂板生产，组织编制了《德国学校清水砼外墙挂板生产技术方案》，提出了生产进度、材料、埋件需用计划和生产要素配置以及调整计划、主要过程控制措施等，施工前进行专项技术交底并在生产过程中严格执行。
2.2主要材料准备2.2.1水泥1普通水泥采用P.052.5#普通硅酸盐水泥，质量应符合国标《硅酸盐水泥、普通硅酸盐》 的有关规定；2进厂水泥须有质量证明书，同时材料进厂后必须执行厂《检验和试验程序细则》进行复试检验，合格后方可使用。
2.2.2细骨料采用中砂，质量应符合部颁标准《普通混凝土用砂质量标准及检验办法》的有关规定；2.2.3粗骨料采用5-20mm混合级配卵石，质量应符合部颁标准《普通混凝土用碎石或卵石质量标准及检验办法》的有关规定；2.2.4拌合水 饮用水；2.2.5混凝土 普通混凝土、设计强度等级为C42级；2.2.6钢筋 Ⅱ级螺纹钢筋，Ⅰ级A3光圆钢筋，埋件锚筋采用新Ⅲ级钢筋；【首批重点技术课题】 【混凝土外墙挂板设计、制作、安装综合技术】2.2.7埋件、挂件均采用由业主提供的HALFEN挂件体系。
