独立基础加防水板地下室外墙的设计
地下室外墙的设计及构造
地下室外墙的设计及构造为了满足抗渗要求，地下室外墙(以下简称外墙)的厚度一般不应小于250mm，混凝土强度等级常用C20 ~C30。
地下室外墙混凝土易出现收缩，受到结构本身和基坑边壁等的约束，产生较大的拉应力，直至出现收缩裂缝，地下室外墙裂缝宽度若控制在0．2mm 之内，其配筋量往往由裂缝宽度验算控制。
为了便于配筋构造和节省钢筋，外墙可考虑塑性变形内力重分布。
塑性计算不仅可以在有外防水的墙体中采用，也可在混凝土自防水的墙体中采用。
塑性变形可能只在截面受拉区混凝土中出现较细微的弯曲裂缝，不会贯通整个截面厚度，所以外墙仍有足够的抗渗能力。
对于地下室的裂缝控制要求，应结合地下水位情况、地下室外墙外防水做法以及地下室室内使用功能要求综合确定。
墙配筋计算：外墙除承受水平荷载外，还承受上部结构及各层地下室顶板传来的荷载和外墙自重等竖向荷载。
所以，严格来讲，外墙应按偏心受压构件计算配筋。
但在实际工程设计中，考虑竖向荷载产生的截面应力很小，而且为了计算方便，仅按墙板平面外受弯计算配筋。
当竖向荷载很大时，也可分别按受弯和轴心受压计算墙体配筋，然后将二者叠加。
水平筋：外墙按连续梁计算时，水平筋为构造。
但当外墙较长时，考虑到混凝土硬化过程及温度影响产生收缩裂缝的现象极为普遍，水平筋配筋率宜适当加大，宜采用变形钢筋，配筋方式按“细而密”原则，即直径宜小间距宜密，最大间距不宜大于200mm。
地下室外墙计算时底部为固定支座(即底板作为外墙的嵌固端)，侧壁底部弯矩与相邻的底板弯矩大小一样，底板的抗弯能力不应小于侧壁，其厚度和配筋量应匹配，这方面问题在地下车道中最为典型，车道侧壁为悬臂构件，底板的抗弯能力不应小于侧壁底部。
地下室底板标高变化处也经常发现类似问题：标高变化处仅设一梁，梁宽甚至小于底板厚度，梁内仅靠两侧箍筋传递板的支座弯矩难以满足要求。
地面层开洞位置(如楼梯间)外墙顶部无楼板支撑，计算模型和配筋构造均应与实际相符。

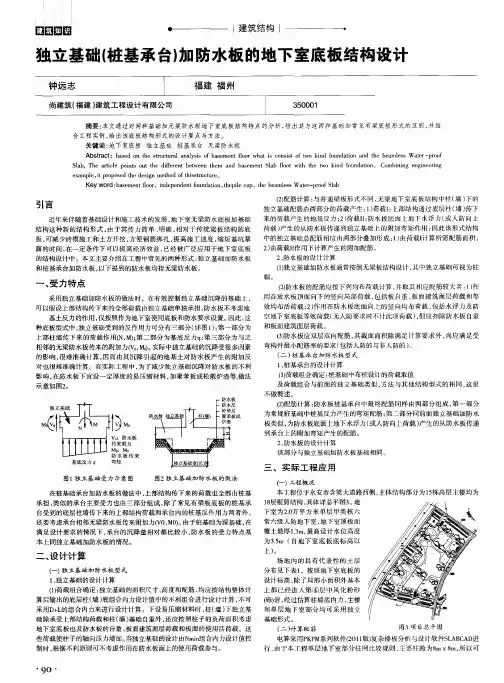

独立基础(桩基承台)加防水板的地下室底板结构设计
建筑结构
独立基ｔ ｉ ｌ ｉ ｌ （ 桩 基承 台） 加 防水板 的地下室底板结构设计
钟远 志
尚 建筑 （ 福建 ） 建 筑 工 程设 计 有 限公 司
福 建 福 州
３ ５ Ｏ Ｏ ０ １
摘要 ： 本 文通过 对 两种 基础 加无 梁 防水板 地 下 室底板 结 构特 点 的分 析 ， 指 出其 与这 两种 基 础加 常 见有 梁底 板 形 式的 区别 ， 并结
引言
近年 来伴 随着 基础 设计 和施 工 技术 的发 展 ， 地 下 室无 梁 防水 底板 加 基础 结构这种新的结构形式 ， 由于其传力简单 、 明确 ， 相对于传统梁板结构的底 板， 可 减少 砖 模施 工 和 土方 开挖 ， 方便 钢 筋 绑扎 ， 提 高 施工 速 度 ， 缩 短 基 坑暴
一
（ １ ） 独 立基 础加 防水 板通 常按 倒无 梁 板结 构设 计 ， 其 中独 立 基础 可 视 为柱 帽。
、
受力 特点
采用 独立 基础 加 防水 板 的做法 时 ，在有 效 控制 独立 基 础沉 降 的基 础 上 ，
（ ２ ） 防水 板的 配筋 应 按下 列 均布 荷 载计 算 ， 并 取 其相 应 配筋 较 大者 ： １ ） 作 用 在 放水 板 顶 面向 下 的竖 向局 部荷 载 ， 包括 板 自重 、 板 面建 筑 面层 荷 载 和等 效 均 布活 荷 载 ； ２ ） 作 用 在 防水 板底 面 向上 的竖 向均 布荷 载 ， 包括 水 浮 力 及防
Ｋｅ ｙ ｗｏｒ ｄ： ｂ ａ ｓ ｅ ｍｅ ｎ ｔ ｌ ｆ ｏ ｏ ｒ ，ｉ ｎ ｄ ｅ ｐ ｅ ｎ ｄ ｅ ｎ ｔ ｆ ｏ ｕ ｎ ｄ ａ ｔ ｉ ｏ ｎ， ｔ ｈ ｅ ｐ ｉ ｌ ｅ ｃ ａ ｐ，ｔ ｈ ｅ ｂ ｅ ａ ｍｌ ｅ ｓ ｓ Ｗａ ｔ ｅ ｒ — ｐ ｒ ｏ ｏ ｆ Ｓ ｌ ａ ｂ

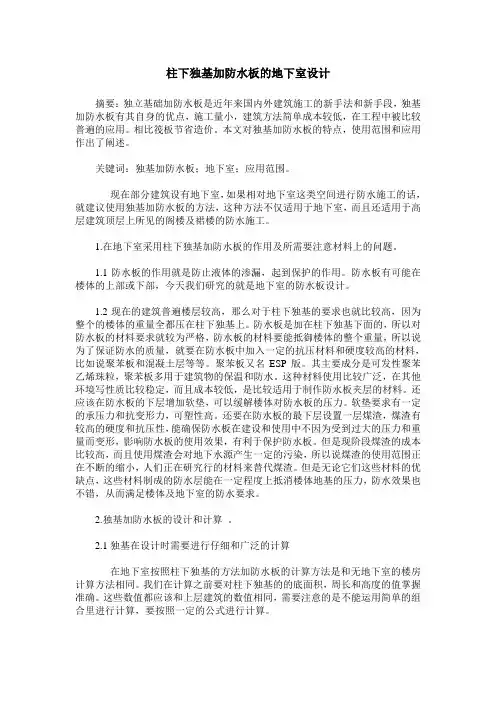

柱下独基加防水板的地下室设计
柱下独基加防水板的地下室设计摘要：独立基础加防水板是近年来国内外建筑施工的新手法和新手段，独基加防水板有其自身的优点，施工量小，建筑方法简单成本较低，在工程中被比较普遍的应用。
相比筏板节省造价。
本文对独基加防水板的特点，使用范围和应用作出了阐述。
关键词：独基加防水板；地下室；应用范围。
现在部分建筑设有地下室，如果相对地下室这类空间进行防水施工的话，就建议使用独基加防水板的方法，这种方法不仅适用于地下室，而且还适用于高层建筑顶层上所见的阁楼及裙楼的防水施工。
1.在地下室采用柱下独基加防水板的作用及所需要注意材料上的问题。
1.1防水板的作用就是防止液体的渗漏，起到保护的作用。
防水板有可能在楼体的上部或下部，今天我们研究的就是地下室的防水板设计。
1.2现在的建筑普遍楼层较高，那么对于柱下独基的要求也就比较高，因为整个的楼体的重量全都压在柱下独基上。
防水板是加在柱下独基下面的，所以对防水板的材料要求就较为严格，防水板的材料要能抵御楼体的整个重量，所以说为了保证防水的质量，就要在防水板中加入一定的抗压材料和硬度较高的材料，比如说聚苯板和混凝土层等等。
聚苯板又名ESP版。
其主要成分是可发性聚苯乙烯珠粒，聚苯板多用于建筑物的保温和防水。
这种材料使用比较广泛，在其他环境写性质比较稳定，而且成本较低，是比较适用于制作防水板夹层的材料。
还应该在防水板的下层增加软垫，可以缓解楼体对防水板的压力。
软垫要求有一定的承压力和抗变形力，可塑性高。
还要在防水板的最下层设置一层煤渣，煤渣有较高的硬度和抗压性，能确保防水板在建设和使用中不因为受到过大的压力和重量而变形，影响防水板的使用效果，有利于保护防水板。
但是现阶段煤渣的成本比较高，而且使用煤渣会对地下水源产生一定的污染，所以说煤渣的使用范围正在不断的缩小，人们正在研究行的材料来替代煤渣。
但是无论它们这些材料的优缺点，这些材料制成的防水层能在一定程度上抵消楼体地基的压力，防水效果也不错，从而满足楼体及地下室的防水要求。
独立基础加防水板、地下室外墙的设计
独立基础加防水板、地下室外墙的设计独立基础加防水板地下室外墙的设计审定：李绪华审核：苑清山编制：覃嘉仕北京京诚华宇建筑设计研究院有限公司结构所二OO九年八月第一部分：独立基础加防水板独立基础加防水板的基础形式，近年来在民用建筑的单层和多层地下室结构以及荷载不大的小高层结构中应用十分广泛，本文仅就施工图中常用的设计方法，结合我院工程的具体应用情况，对其中的技术细节进行交流，为其他设计提供参考。
一. 独立基础加防水板的由来及概念在大面积地下车库中，柱距通常在6ni〜9m之间，我院的工程常用柱网为8・4mX8・4iii。
因跨度较大，釆用整体筏板不经济，对上部结构的荷载传递也缺乏针对性，通常采用独立基础加防水板这种基础方案。
独立基础加防水板，即在柱下采用独立基础，为实现防水的目的, 在独立基础之间设较薄的板，此板仅起地下室地坪板和防水的作用，不承担地基反力。
如此除可降低造价外，还可加大独立基础的沉降，以取得与主楼地基变形的协调。
有地下室且有防水要求时，如地基承载力较高，可采用独立基础加防水板的形式。
独立基础加防水板基本形式如下图肪水板与基础板顶齐防水板与基础板顶齐若地基承载力较低，则可考虑采用筏形基础，筏形基础可选用有梁式或无梁式。
若筏形基础仍无法满足地基承载力要求，或是存在较大的 净浮力，设计应根据地基承载力情况和抗浮要求来综合考虑是否采用桩 基。
则基础形式变为独立承台加防水板，如烟台世茂地下室、南京河西 新城区莲花村中低价房地下室等。
因抗浮问题比较复杂，涉及到荷载取值、配重经济性、基坑降水、施工顺序、抗浮桩设计、不均匀沉降控制等诸多因素，本文主要就天然地基的独立基础加防水板加以论述。
二. 地基承载力根据建筑资料确定基础板顶标高，预估基础厚度，查阅岩土工程勘 察报告，确定基础底板所在地基持力层是否满足基底压力的要求。
地基承载力的修正计算公式见《建筑地基基础设计规范》524 条，f a f ak b ⑴ 3) d m (d 0.5) (5.2.4)《北京地区建筑地基基础勘察设计规范》中地基承载力修正公式 为f a f ka b (b 3) d 0(d 1-5)在确定地基承载力fa 的过程中，最让设计者把握不定的是基础的埋 置深度d 。

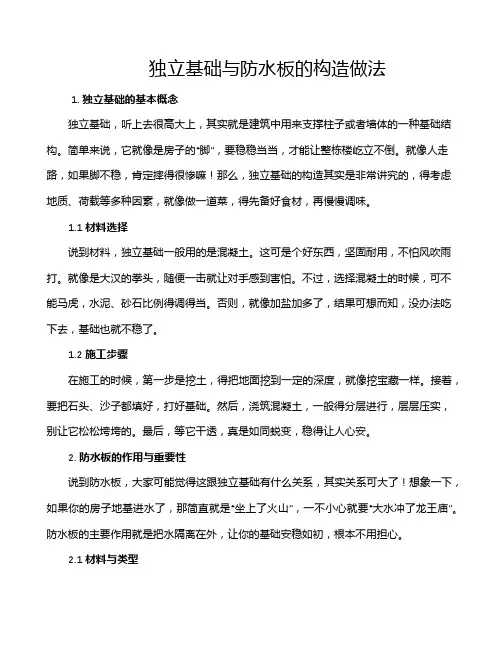

独立基础与防水板的构造做法
独立基础与防水板的构造做法1. 独立基础的基本概念独立基础，听上去很高大上，其实就是建筑中用来支撑柱子或者墙体的一种基础结构。
简单来说，它就像是房子的“脚”，要稳稳当当，才能让整栋楼屹立不倒。
就像人走路，如果脚不稳，肯定摔得很惨嘛！那么，独立基础的构造其实是非常讲究的，得考虑地质、荷载等多种因素，就像做一道菜，得先备好食材，再慢慢调味。
1.1 材料选择说到材料，独立基础一般用的是混凝土。
这可是个好东西，坚固耐用，不怕风吹雨打。
就像是大汉的拳头，随便一击就让对手感到害怕。
不过，选择混凝土的时候，可不能马虎，水泥、砂石比例得调得当。
否则，就像加盐加多了，结果可想而知，没办法吃下去，基础也就不稳了。
1.2 施工步骤在施工的时候，第一步是挖土，得把地面挖到一定的深度，就像挖宝藏一样。
接着，要把石头、沙子都填好，打好基础。
然后，浇筑混凝土，一般得分层进行，层层压实，别让它松松垮垮的。
最后，等它干透，真是如同蜕变，稳得让人心安。
2. 防水板的作用与重要性说到防水板，大家可能觉得这跟独立基础有什么关系，其实关系可大了！想象一下，如果你的房子地基进水了，那简直就是“坐上了火山”，一不小心就要“大水冲了龙王庙”。
防水板的主要作用就是把水隔离在外，让你的基础安稳如初，根本不用担心。
2.1 材料与类型防水板有很多种类，比如PVC、HDPE等，各有各的特点。
就像你去超市挑零食，有的人喜欢薯片，有的人偏爱巧克力，得根据自己的需求来选。
PVC防水板轻便、易于施工，而HDPE则更耐用，适合长期使用。
选择的时候，得考虑到地理位置和气候条件，就像选衣服，春夏秋冬得搭配得当。
2.2 施工方法在施工的时候，先把防水板铺好，记得要盖住所有的接缝，就像把被子盖严严实实，别让冷风钻进来。
然后，边缘要用土压住，防止它被风吹跑。
铺好后，施工人员得认真检查，确保没有漏水的地方。
就像是把作业做完了，还得仔细检查一遍，才能放心交上去。
3. 独立基础与防水板的结合独立基础和防水板，真的是天作之合，就像米饭和小菜，缺一不可。
独立基础加防水板的设计
独立基础加防水板的设计一、受力特点（1）在独基加防水板基础中，防水板一般只用来抵抗水浮力，不考虑防水板的地基承载能力。
独立基础承担全部结构重量并考虑水浮力的影响。
（2）作用在防水板上的荷载有地下水浮力qw，防水板自重qs及其上建筑做法重量qa，在建筑物使用过程中由于地下水位变化，作用在防水板底面的水浮力也在不断改变，根据防水板所承担的水浮力的大小，可将独立柱基加防水板基础分为以下两种不同情况：1）当qw≤qs＋qa时（注意：此处的qw，qs和qa均为荷载效应基本组合时的设计值，即水浮力起控制作用时的荷载设计值，而不是荷载标准值），建筑物的重量将全部由独立基础传给地基（图1a）；2）当qw>qs＋qa时，独立基础底面的部分地基反力转移至防水板，并以水浮力的形式直接作用在防水板底面，这种地基反力的转移对独立基础的底部弯矩及剪力有加大的作用，并且随水浮力的加大而增加（图1b）（3）在独基加防水板基础中，防水板是一种随荷载情况变化而变换支承情况的复杂板类构件，当qw≤qs＋qa时（图1a），防水板及其上部重量直接传给地基土，独立基础对其不起支承作用；当qw>qs＋qa时（图1b），防水板在水浮力的作用下，将净水浮力（qw-（qs＋qa））传给独立基础，并加大了独立基础的弯矩数值。
二、计算原则在独基加防水板基础中，独立基础及防水板一般可单独计算。
2．1防水板计算1．支承条件：防水板可简化成四角支承在独立基础上的复杂受力双向板（支承边长度与独基尺寸有关）（图2）。
2．设计荷载（图2）：1）重力荷载，一般包括防水板自重、防水板上部的填土重量、建筑地面重量、地下室地面的固定设备重量等；2）活荷载，一般包括地下室地面的活荷载、地下室地面的非固定设备重量等；3）水浮力，可按抗浮设计水位确定。
3．荷载分项系数：当地下水水位变化剧烈时，水浮力荷载分项系数按可变荷载分项系数确定，取1.4；反之按永久荷载分项系数确定，取1.35。
独立基础加防水板、地下室外墙的设计
独立基础加防水板、地下室外墙的设计独立基础加防水板地下室外墙的设计审定：李绪华审核：苑清山编制：覃嘉仕北京京诚华宇建筑设计研究院有限公司结构所二○○九年八月若地基承载力较低，则可考虑采用筏形基础，筏形基础可选用有梁式或无梁式。
若筏形基础仍无法满足地基承载力要求，或是存在较大的净浮力，设计应根据地基承载力情况和抗浮要求来综合考虑是否采用桩基。
则基础形式变为独立承台加防水板，如烟台世茂地下室、南京河西新城区莲花村中低价房地下室等。
因抗浮问题比较复杂，涉及到荷载取值、配重经济性、基坑降水、施工顺序、抗浮桩设计、不均匀沉降控制等诸多因素，本文主要就天然地基的独立基础加防水板加以论述。
二．地基承载力根据建筑资料确定基础板顶标高，预估基础厚度，查阅岩土工程勘察报告，确定基础底板所在地基持力层是否满足基底压力的要求。
地基承载力的修正计算公式见《建筑地基基础设计规范》5.2.4条， (3)(0.5)a ak b d m f f b d ηγηγ=+-+- （5.2.4）《北京地区建筑地基基础勘察设计规范》中地基承载力修正公式为0(3)( 1.5)a ka b d f f b d ηγηγ=+-+-在确定地基承载力fa 的过程中，最让设计者把握不定的是基础的埋置深度d 。
当采用独立基础或条形基础时，按下列规定取值：1．外墙基础埋置深度：d ＝(d1＋d2)/2。
2．内柱基础：一般第四纪沉积土：d ＝(3d1＋d2)/4；式中d1、d2分别为地下室地面起和室外地面起算时的基础深度。
需要指出的是：北京市地基规范特别规定当车库基础与主体高层建筑之基础整体相连时，为使车库沉降量不致过小，应尽量提高车库地基土的计算承载力，此时，基础埋置深度不分内、外墙（柱），一般取：d ＝(d1＋d2)/2，详见《北京市建筑地基基础勘察设计规范》8.7.1条。
若经修正后的地基承载力fa 仍无法满足上部结构荷载的需要，则需考虑打桩或者是CFG 地基处理等。
柱下独立基础加防水板的地下室设计
柱下独立基础加防水板的地下室设计地下室是一种常见的建筑结构，用于增加室内空间或存储物品。
在地下室设计中，柱下独立基础加防水板是一种常用的技术，旨在保护地下室免受水侵蚀和结构损坏。
本文将详细介绍柱下独立基础加防水板的地下室设计。
首先，柱下独立基础是地下室设计中的重要组成部分。
这种基础是在地面上方建造的柱子周围，用于支撑整个地下室结构。
由于地下水和土壤膨胀等原因，如果没有适当的基础支撑，地下室可能会受到结构损坏的威胁。
因此，在地下室设计中，柱下独立基础的角色不可忽视。
其次，防水板也是地下室设计中的重要要素。
地下室常常会受到地下水的侵蚀，如果没有适当的防水措施，地下室可能会受到水分渗透和结构破坏。
防水板是一种特殊的材料，它能有效地防止水分渗透到地下室结构中。
在地下室设计中，防水板的使用可大大延长地下室的使用寿命，并增强其稳定性。
在柱下独立基础加防水板的地下室设计中，以下是一些关键要点：1.地下室位置选择：在设计地下室之前，首先需要选择合适的地下室位置。
地下室最好位于相对较高的地理位置，以避免受到地下水的侵蚀。
2.基础设计：柱下独立基础的设计应根据地下室的尺寸和结构来进行。
设计师需要考虑地下室的重量和使用负荷，以确保基础足够强大和稳定。
3.防水板的选择：在选择防水板时，应考虑其防水性能、耐用性和易安装性。
防水板通常会根据不同的需求和场景进行定制，因此需要根据具体情况选择合适的材料和规格。
4.施工过程：柱下独立基础和防水板的施工过程应由专业施工队伍进行。
他们应具备丰富的经验和技术，确保基础和防水板的安装质量。
5.管理和维护：一旦地下室建成，需要进行定期的管理和维护工作。
这包括检查基础和防水板的状态，清理排水系统，以防止任何潜在的水侵蚀问题。
综上所述，柱下独立基础加防水板是地下室设计中的重要组成部分。
它们能够有效地保护地下室免受水侵蚀和结构损坏的威胁，增加地下室的使用寿命和稳定性。
因此，在设计地下室时，应将柱下独立基础加防水板纳入考虑范围，并选择合适的材料和施工方式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
独立基础加防水板地下室外墙的设计审定:李绪华审核:苑清山编制:覃嘉仕北京京诚华宇建筑设计研究院有限公司结构所二○○九年八月第一部分:独立基础加防水板独立基础加防水板的基础形式,近年来在民用建筑的单层与多层地下室结构以及荷载不大的小高层结构中应用十分广泛,本文仅就施工图中常用的设计方法,结合我院工程的具体应用情况,对其中的技术细节进行交流,为其她设计提供参考。
一.独立基础加防水板的由来及概念在大面积地下车库中,柱距通常在6m～9m之间,我院的工程常用柱网为8、4m×8、4m。
因跨度较大,采用整体筏板不经济,对上部结构的荷载传递也缺乏针对性,通常采用独立基础加防水板这种基础方案。
独立基础加防水板,即在柱下采用独立基础,为实现防水的目的,在独立基础之间设较薄的板,此板仅起地下室地坪板与防水的作用,不承担地基反力。
如此除可降低造价外,还可加大独立基础的沉降,以取得与主楼地基变形的协调。
有地下室且有防水要求时,如地基承载力较高,可采用独立基础加防水板的形式。
独立基础加防水板基本形式如下图若地基承载力较低,则可考虑采用筏形基础,筏形基础可选用有梁式或无梁式。
若筏形基础仍无法满足地基承载力要求,或就是存在较大的净浮力,设计应根据地基承载力情况与抗浮要求来综合考虑就是否采用桩基。
则基础形式变为独立承台加防水板,如烟台世茂地下室、南京河西新城区莲花村中低价房地下室等。
因抗浮问题比较复杂,涉及到荷载取值、配重经济性、基坑降水、施工顺序、抗浮桩设计、不均匀沉降控制等诸多因素,本文主要就天然地基的独立基础加防水板加以论述。
二.地基承载力根据建筑资料确定基础板顶标高,预估基础厚度,查阅岩土工程勘察报告,确定基础底板所在地基持力层就是否满足基底压力的要求。
地基承载力的修正计算公式见《建筑地基基础设计规范》5、2、4条,(3)(0.5)a ak b d m f f b d ηγηγ=+-+- (5、2、4)《北京地区建筑地基基础勘察设计规范》中地基承载力修正公式为0(3)( 1.5)a ka b d f f b d ηγηγ=+-+-在确定地基承载力fa 的过程中,最让设计者把握不定的就是基础的埋置深度d 。
当采用独立基础或条形基础时,按下列规定取值:1.外墙基础埋置深度:d ＝(d1＋d2)/2。
2.内柱基础:一般第四纪沉积土:d ＝(3d1＋d2)/4;式中d1、d2分别为地下室地面起与室外地面起算时的基础深度。
需要指出的就是:北京市地基规范特别规定当车库基础与主体高层建筑之基础整体相连时,为使车库沉降量不致过小,应尽量提高车库地基土的计算承载力,此时,基础埋置深度不分内、外墙(柱),一般取:d ＝(d1＋d2)/2,详见《北京市建筑地基基础勘察设计规范》8、7、1条。
若经修正后的地基承载力fa 仍无法满足上部结构荷载的需要,则需考虑打桩或者就是CFG 地基处理等。
三.独立基础平面尺寸的确定主要依据《建筑地基基础设计规范》5、2、1~5、2、2条,即 轴心荷载作用k k k a F G p f A+=≤ (1) 偏心荷载作用max 1.2k k k k a F G M p f A W+=+≤ (2) 以及偏心荷载作用min 0k k k k F G M p A W +=-> (3) 实际操作时,对于纯地下室,不需考虑风荷载与地震作用,可满足(1)式即可,当中Fk+Gk 可取1、0恒+1、0活。
而对于小高层的裙房,通常需考虑恒、活、风各种荷载效应的标准组合,取各种不利工况,需同时满足上述(1)~(3)式。
四.独立基础构件计算独立基础的构件计算主要包括底板的受冲切计算与受弯计算。
1.受冲切计算冲切计算决定基础的厚度,其基本计算简图如下:荷载组合应取基本组合(含分项系数),由非人防与人防工况分别计算取较大值,见算例。
当柱底弯矩较大时,还需考虑弯矩作用下的冲切计算,可参见国标《建筑地基基础设计规范》附录P。
2.受弯钢筋计算荷载效应组合应取基本组合(含分项系数),由非人防与人防工况分别计算取较大值,见算例。
五.计算荷载与地基承载力相关的计算取荷载效应标准组合,与构件设计相关的计算取荷载效应基本组合,如上所述。
非人防工况的的荷载效应标准组合、基本组合均可从JCCAD中读取,但就是JCCAD中没有给出柱底剪力。
对于纯地下室,由于不考虑风荷载与地震作用,可不考虑柱底剪力。
对于多层地下室,即使地面以上存在多层结构,经过多层地下室层层衰减后,到基础顶面的剪力已很小,亦可忽略。
若无把握,可到SATWE中查取柱底剪力。
在基础的冲切与抗弯计算时,需要考虑人防荷载。
人防荷载的柱底内力在JCCAD中无法读取,只能在SATWE中读取标准工况内力。
人防组合只考虑两种工况,即1、0恒+1、0人防与1、2恒+1、0人防,可以人工计算累加。
荷载计算注意事项:1.按地基承载力确定基础底面大小时,只读取PKPM软件柱底最大内力,容易漏掉基础本身的自重。
此外,防水板自重及其上的活荷载,就是否应计入基础自重,目前也存在较大的争议。
我院的几个工程中,烟台世茂与南京中低价房为独立桩基承台加防水板,桩基刚度明显较防水板下的天然地基要大得多,而且南京中低价防水板下为淤泥质土,不稳定,因此在计算时将防水板上的恒、活荷载考虑传到承台上,再传给桩基。
京诚亦庄二办项目,天然地基持力层为粉质粘土,fka=150kPa,认为土质相对较好,防水板自重及其上面的荷载考虑直接传给地基,不再导入独立基础上。
但就是计算地基反力时,应计入基础本身的自重。
2.关于消防车荷载,对于柱子与基础而言,属于间接受力构件,板顶等效荷载可按消防车实际重量除以柱网面积确定。
如我院常用的柱网8、4m ×8、4m,计算柱子与基础时300kN消防车等效板顶荷载可取为4、2kN/m2,近似取4kN/m2。
建议在使用PKPM软件计算柱子与基础时可按以上荷载单独建模导荷。
六.其她注意事项1.独立基础的厚度宜满足台阶的宽高比不大于2、5。
因在计算独立基础配筋时往往直接套用《建筑地基基础设计规范》中公式8、2、7-4～5,该公式的受弯计算假定为独立基础一侧梯形面积的荷载对柱根(变阶)处的弯矩,若基础台阶的宽高比大于2、5,基础的刚度偏小,受力状态接近悬臂构件,用独立基础计算公式偏不安全。
2.基础标准组合内力偏心距M max/N应小于1/6基础宽度,一般发生在外墙基础,由于存在水、土压力,容易出现偏心距过大的情况。
3.独立基础没有最小配筋率,构造要求不小于φ10@200即可4.防水板下设置聚苯板:概念设计上为实现防水板不承担或承担最小量的地基反力,防水板下应设置软垫层。
软垫层一方面应具有一定的承载能力(即应能承担防水板混凝土浇注时的重量及其施工荷载),另一方面应具有一定的变形能力,即充当一个缓冲变形的作用,避免防水板承担过大的地基反力。
防水板下软垫层作法通常有焦渣或聚苯板,也有用中粗砂的(南京莲花村A组团地块就使用中粗砂作软垫层)。
在我院设计的几个工程中,如烟台世茂、南京中低价房,因独立基础为桩基承台,沉降很少或几乎没有沉降,就不存在承台拖拽防水板下沉受力的问题,因此经方案讨论防水板下取消了软垫层。
5、独立基础及防水板强度计算由水浮力控制时,结构自重恒荷载分项系数可取为1、0,而水浮力分项系数取法则存在不同意见。
国标地基规范中当水土荷载占主导作用时相当于恒荷载起主导作用,分项系数取1、35,工业设计中的水工规范取为1、27,而朱丙寅《建筑地基基础设计方法及实例分析》中取水浮力分项系数为1、4(第187页)。
七.防水板的计算:防水板计算方法基本有三种:第一种方法为等代框架法:即将防水板模拟成框架梁,梁宽为半个柱距,梁高为防水板厚度,独立基础模拟成柱帽,输入水浮力,用PKPM进行计算。
第二种方法为SAP2000建模计算:被认为就是相对准确的计算方法。
将独立承台与防水板分别指定为不同厚度的壳,通过输入水浮力或人防荷载,按规范指定的荷载效应组合工况得出弯矩云图,再根据每延米的弯矩云图手算进行配筋。
该方法因独立基础与防水板交界处壳单元厚度发生突变,有限元弯矩或应力计算结果存在明显的应力集中现象(尤其就是独立桩承台把桩也建入模型时),需对计算应力或弯矩结果进行适当的抹平处理后方可用于施工图配筋。
如下图第三种方法为无梁楼盖人工计算,该方法概念简单,为传统的计算方法。
在烟台世茂项目中, SAP2000计算结果进行局部应力平均后与该方法计算结果基本吻合。
防水板水浮力对独立基础的影响:在独立柱基加防水板的内力计算中,过去有的设计就是将独立基础与防水板分别进行内力计算。
具体作法就是:将独立柱基及防水板人为地分割成两部分,在地下水浮力的作用下,对防水板按有柱帽无梁楼盖计算,此时仅考虑水浮力对防水板的作用。
独立基础在设计时与普通独立基础完全相同,即承担全部竖向荷载,而不考虑防水板的作用。
而事实上,当地下水位于基础底板以上时,防水板与基础均受水浮力作用,根据力的平衡关系,不难推断,此时,独立基底下的地基反力p将减小,一部分为因水浮力的作用,防水板传给基础的剪力V(作用在基础的边缘处),显然V的力臂要大于基底反力p的形心力臂,导致独立基础底板受弯钢筋加大。
在水浮力较大的情况下,若不考虑防水板水浮力的作用,就是偏于不安全的。
对于独立基础基底反力,目前业内也有观点认为独立基础加防水板作为一个整体,基底反力仅作用在独立基础范围内就是不对的。
尤其就是独立基础周边的防水板,关于其受力特性,尚存在较大的争议,有待于进一步的深入研究。
这种情况与水浮力作用不同,若水头就是真实存在的,则水浮力的大小就是确定的;而没有水浮力时,防水板就是否参与了基础受力,参与了多少,实际上就是一个地基应力扩散的问题。
目前常用的手段就是用SAP2000等计算软件进行整体建模分析,但就是也不就是说这就就是一个精准的设计方法,同样也存在一些技术细节问题,如基底土弹簧的模拟,本来基床系数就就是一个相对粗略的范围值,其取值本身需结合工程所在场地土的特性,较大程度依赖于经验以及多次的试算,而不就是统一取PKPM通常默认的20000kN/m3。
此外,对于防水板本身,其下就是否也要设置土弹簧,弹簧系数就是否与独立基础统一取值,也就是值得商榷的计算细节。
如果防水板的土弹簧与独立基础的一样,则独立基础加防水板计算实际变成了变厚度的整体筏板(只就是在柱子附近加大壳单元的厚度),这与当初最早提出独立基础加防水板的设计理念完全背离。
八、典型防水板配筋图第二部分:地下室外墙一.计算模型地下室外墙基本计算模型为1m宽的墙单元,以各层楼板为支座的连续梁,其中上部各层楼板为简支铰接支座,底板处为固接支座。
计算模型可用理正软件实现,简单便捷。
二.计算荷载地下室外墙一般刚度较大,土的侧压力取静止土压力,系数一般取0、5,当勘察报告有特别说明时,按勘察报告读取,如南京中低价房静止土压力系数为0、7。
