各种地下室外墙设计的详细解析
地下室外墙的设计及构造
地下室外墙的设计及构造为了满足抗渗要求，地下室外墙(以下简称外墙)的厚度一般不应小于250mm，混凝土强度等级常用C20 ~C30。
地下室外墙混凝土易出现收缩，受到结构本身和基坑边壁等的约束，产生较大的拉应力，直至出现收缩裂缝，地下室外墙裂缝宽度若控制在0．2mm 之内，其配筋量往往由裂缝宽度验算控制。
为了便于配筋构造和节省钢筋，外墙可考虑塑性变形内力重分布。
塑性计算不仅可以在有外防水的墙体中采用，也可在混凝土自防水的墙体中采用。
塑性变形可能只在截面受拉区混凝土中出现较细微的弯曲裂缝，不会贯通整个截面厚度，所以外墙仍有足够的抗渗能力。
对于地下室的裂缝控制要求，应结合地下水位情况、地下室外墙外防水做法以及地下室室内使用功能要求综合确定。
墙配筋计算：外墙除承受水平荷载外，还承受上部结构及各层地下室顶板传来的荷载和外墙自重等竖向荷载。
所以，严格来讲，外墙应按偏心受压构件计算配筋。
但在实际工程设计中，考虑竖向荷载产生的截面应力很小，而且为了计算方便，仅按墙板平面外受弯计算配筋。
当竖向荷载很大时，也可分别按受弯和轴心受压计算墙体配筋，然后将二者叠加。
水平筋：外墙按连续梁计算时，水平筋为构造。
但当外墙较长时，考虑到混凝土硬化过程及温度影响产生收缩裂缝的现象极为普遍，水平筋配筋率宜适当加大，宜采用变形钢筋，配筋方式按“细而密”原则，即直径宜小间距宜密，最大间距不宜大于200mm。
地下室外墙计算时底部为固定支座(即底板作为外墙的嵌固端)，侧壁底部弯矩与相邻的底板弯矩大小一样，底板的抗弯能力不应小于侧壁，其厚度和配筋量应匹配，这方面问题在地下车道中最为典型，车道侧壁为悬臂构件，底板的抗弯能力不应小于侧壁底部。
地下室底板标高变化处也经常发现类似问题：标高变化处仅设一梁，梁宽甚至小于底板厚度，梁内仅靠两侧箍筋传递板的支座弯矩难以满足要求。
地面层开洞位置(如楼梯间)外墙顶部无楼板支撑，计算模型和配筋构造均应与实际相符。
地下室外墙的设计如何装修地下室(一)
地下室外墙的设计如何装修地下室（一）地下室外墙的设计如何装修地下室引言概述：地下室作为一个重要的空间，将提供额外的生活空间，储物区域或休闲娱乐区。
然而，地下室外墙的设计对于地下室的装修至关重要。
正确的地下室外墙设计可以确保地下室的可靠性和舒适性，并提供合适的隔热和防潮功能。
本文将探讨地下室外墙的设计原则和装修建议，以帮助您实现理想的地下室空间。
正文：一、合适的材料选择1. 考虑耐水性：地下室外墙面对潮湿环境的挑战，选择耐水材料能够减少渗漏和潮湿问题的发生。
2. 防潮性能：地下室外墙应具备良好的防潮性能，避免潮湿空气渗入地下室并引发潮湿问题。
3. 隔热材料：选择具有隔热特性的材料可帮助地下室保持舒适的温度，并减少对暖气和空调系统的依赖。
二、适当的墙体结构设计1. 防潮措施：采用防潮层和防水膜等措施以保护地下室外墙，避免地下水渗入墙体。
2. 抗震性能：地下室外墙应具备良好的抗震性能，以确保地下室的结构安全。
3. 绝缘层：在地下室外墙内侧设置绝缘层，减少潮湿和温度的传导，提高地下室的舒适性和隔音效果。
三、适当的排水系统设计1. 水平排水：地下室外墙应设计有足够的坡度，以便有效地将水排出。
2. 引流系统：安装排水系统，包括排水管道和雨水收集装置，以确保地下室外墙周围的水能够及时排除。
3. 排水层：在地下室外墙内侧设置排水层，以防止水分积聚和渗透。
四、良好的通风系统1. 自然通风：设计合适的通风口和窗户，以便地下室可以获得新鲜空气。
2. 机械通风：考虑安装机械通风系统，以增强地下室内的空气流通和湿度控制。
五、合理的装修选择1. 装修材料：选择耐潮、防霉的装修材料，以避免地下室出现潮湿和霉菌问题。
2. 照明设计：充分考虑地下室的照明需求，选择适当的照明设备和布局，提供舒适的照明效果。
3. 隔音措施：采取隔音措施，使用隔音板或隔音涂料等材料，减少地下室内外噪音的传递。
总结：地下室外墙的设计和装修应注重选择合适的材料和结构，保证防潮、防水和隔热功能。
地下室外墙的设计分析
地下室外墙的设计分析摘要：钢筋混凝土地下室是一般高层建筑的重要组成部分，地下室设计的合理与否，直接影响到高层建筑的正常使用及造价。
本文根据国家的有关规范（规程），通过某实际工程，阐述了地下室外墙设计参数的确定，计算模型简化及选择的重要性以及外墙配筋面积控制的分析。
关键词：地下室外墙；荷载；计算模型；裂缝0 前言随着城市土地的日益紧张、寸土寸金，在这种形势下，地下空间的合理运用已经越来越受到建筑设计者的青睐与重视，因此，在高层，超高层以及复杂多层建筑结构的设计中，通常都伴随有地下室。
本文结合实际工程对普通的以及特殊部位处的地下室外墙的设计进行对比分析，以供工程设计参考。
1 工程概述本工程为济南某高层办公建筑，地下两层，均为车库，层高均为 3.5m。
标准段主体结构类型为框架—核心筒结构，地下建筑面积为16500m2。
该地下结构埋深1.2m，底板埋深8.3m，基坑开挖深度为9.5m。
2 设计参数的确定地下室外墙的混凝土强度等级宜低不宜高，混凝土强度等级过高，水泥用量大，易产生收缩裂缝，但根据《混凝土结构设计规范》第3.4.2条规定环境类别为二b类最低混凝土强度等级为C30，因此地下室外墙混凝土强度等级不宜低于C30，不宜高于C40[1]。
因此，本工程选用C30混凝土。
为了满足抗渗要求，地下室外墙的厚度不应小于250mm[2]，最终外墙厚度由结构计算确定，本工程采用350mm。
由于地下室外墙一般由裂缝进行控制，从抗裂的角度，二级钢经济性优于三级钢[3]。
从施工角度出发，上部结构中的三级钢使用较多，两者价格的差异也越来越小；从受力角度出发，三级钢的受力性能优势明显大于二级钢，故本工程地下室外墙的受力主筋选用三级钢。
钢筋保护层厚度对提高混凝土结构的耐久性及抗渗性能极其重要的作用。
从本工程的实际情况出发，地下室外墙外侧的环境类别为二b类，因此地下室外墙外侧的混凝土保护层厚度不小于25mm，本工程取为25mm；地下室外墙内侧的环境类别为二a类，因此地下室外墙外侧的混凝土保护层厚度为20mm，本工程取为20mm。

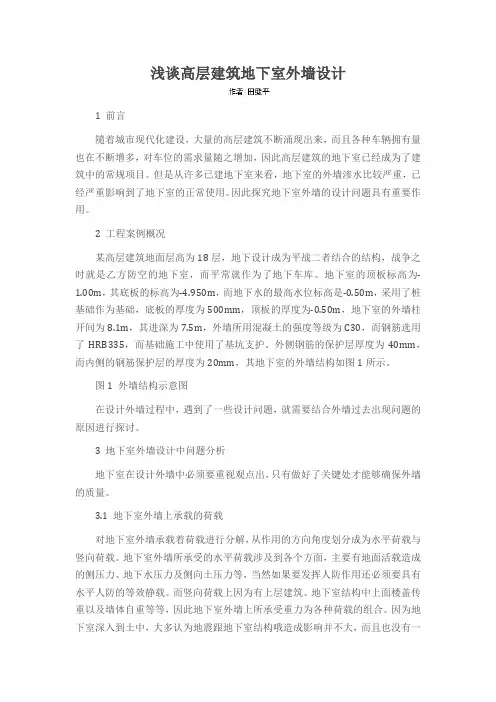

浅谈高层建筑地下室外墙设计
浅谈高层建筑地下室外墙设计1 前言隨着城市现代化建设，大量的高层建筑不断涌现出来，而且各种车辆拥有量也在不断增多，对车位的需求量随之增加，因此高层建筑的地下室已经成为了建筑中的常规项目。
但是从许多已建地下室来看，地下室的外墙渗水比较严重，已经严重影响到了地下室的正常使用。
因此探究地下室外墙的设计问题具有重要作用。
2 工程案例概况某高层建筑地面层高为18层，地下设计成为平战二者结合的结构，战争之时就是乙方防空的地下室，而平常就作为了地下车库。
地下室的顶板标高为-1.00m，其底板的标高为-4.950m，而地下水的最高水位标高是-0.50m，采用了桩基础作为基础，底板的厚度为500mm，顶板的厚度为-0.50m，地下室的外墙柱开间为8.1m，其进深为7.5m，外墙所用混凝土的强度等级为C30，而钢筋选用了HRB335，而基础施工中使用了基坑支护。
外侧钢筋的保护层厚度为40mm，而内侧的钢筋保护层的厚度为20mm，其地下室的外墙结构如图1所示。
图1 外墙结构示意图在设计外墙过程中，遇到了一些设计问题，就需要结合外墙过去出现问题的原因进行探讨。
3 地下室外墙设计中问题分析地下室在设计外墙中必须要重视观点出，只有做好了关键处才能够确保外墙的质量。
3.1 地下室外墙上承载的荷载对地下室外墙承载着荷载进行分解，从作用的方向角度划分成为水平荷载与竖向荷载。
地下室外墙所承受的水平荷载涉及到各个方面，主要有地面活载造成的侧压力、地下水压力及侧向土压力等，当然如果要发挥人防作用还必须要具有水平人防的等效静载。
而竖向荷载上因为有上层建筑、地下室结构中上面楼盖传重以及墙体自重等等，因此地下室外墙上所承受重力为各种荷载的组合。
因为地下室深入到土中，大多认为地震跟地下室结构哦造成影响并不大，而且也没有一个成熟、简便方法来计算出地震作用，而风力荷载给外墙的平面造成的内力也不大，外墙的竖向荷载所产生作用力对于结构安全而言是有利的，而且是无法采取控制措施。
地下室外墙设计要点
地下室外墙设计要点地下室外墙设计要点1. 引言地下室作为建造的重要组成部份，其外墙设计至关重要。
合理的地下室外墙设计可以确保地下室结构的稳定性、防潮性以及保温性能。
本文将详细介绍地下室外墙设计的要点，以便工程师、建造师和设计师在设计中参考。
2. 地下室外墙材料选择2.1 墙体保温材料在地下室外墙设计中，选择合适的墙体保温材料至关重要。
常见的墙体保温材料有聚苯板、聚氨酯泡沫板和岩棉板等。
根据地下室的使用环境和地理条件，选择合适的保温材料以确保墙体的保温效果。
2.2 外墙材料地下室外墙材料需要具备防水、防潮、耐久性和装饰性等特点。
常见的外墙材料有水泥砂浆、水泥砖、涂料和石材等。
根据地下室的用途和地理条件，选择合适的外墙材料以提供足够的保护和美观。
3. 地下室外墙结构设计3.1 墙体厚度地下室外墙的厚度需要根据设计要求和地下室的使用条件来确定。
墙体厚度的选择应考虑墙体的强度、稳定性和隔热性能。
3.2 墙体防水处理地下室外墙需要采取防水措施，以防止地下水渗透和漏水问题。
常用的防水处理方法包括涂刷防水涂料、铺设防水卷材和挡水带等。
3.3 墙体连接结构地下室外墙与其他结构的连接需要经过子细的考虑和设计。
墙体连接结构的强度和稳定性直接影响地下室的整体结构安全性。
3.4 开窗和通风设计地下室外墙的开窗和通风设计需要兼顾视线、通风和日照等因素。
合理设置开窗和通风设备可以改善地下室的室内环境质量。
4. 地下室外墙施工要点4.1 墙体基础处理地下室外墙的施工要从基础开始处理。
基础的平整度和强度对墙体的施工影响很大，需要严格按照设计要求进行施工。
4.2 墙体砌筑地下室外墙的砌筑需要选择合适的砌筑材料和施工工艺。
墙体的垂直度和强度是砌筑的重点，需要保证墙体的稳定性和整体性。
4.3 防水处理地下室外墙的防水处理需要采用专业的防水材料和工艺。
防水层的施工质量直接关系到墙体的防水效果，需要严格控制施工质量。
4.4 粉刷和装饰地下室外墙的粉刷和装饰需要选用合适的材料和工艺。
地下室外墙设计要点(二)
地下室外墙设计要点（二）引言概述：地下室外墙设计是建筑工程中重要的一环，它不仅需要满足保温、防水、抗压等基本要求，还需要考虑与周围环境的协调与美观。
本文将从五个大点出发，详细介绍地下室外墙设计的要点。
正文：一、保温要点1. 使用保温材料：选择适合地下室外墙的保温材料，例如聚苯板、挤塑板等，保证保温效果。
2. 密封处理：地下室外墙与地基接触处需做好密封处理，防止热量的散失。
3. 墙体厚度：墙体厚度应根据地下室外墙的使用要求和使用环境进行合理设计。
二、防水要点1. 防水材料：选择防水材料，如聚氨酯涂料、沥青防水卷材等，进行地下室外墙的防水处理。
2. 施工工艺：采用合适的施工工艺，如贴面砂浆、防水胶等，确保防水效果。
3. 排水系统：合理设计地下室外墙的排水系统，保证雨水的及时排除。
三、结构要点1. 选择抗压材料：选择抗压性能强的建筑材料，如混凝土、砖石等，保证地下室外墙的结构稳定。
2. 墙体连接方式：采用合适的墙体连接方式，如榫卯连接、螺栓连接等，提高墙体的整体性能。
3. 基础处理：合理处理地下室外墙的基础，如加固地基、设置承台等，增强结构的稳定性。
四、装饰要点1. 外墙涂料：选择适合地下室外墙的外墙涂料，如乳胶漆、石膏砂浆等，保证外观美观。
2. 色彩搭配：合理进行色彩搭配，与周围环境协调，使地下室外墙更加美观。
3. 装饰元素：添加合适的装饰元素，如窗花、雕塑等，增添地下室外墙的艺术氛围。
五、环境要点1. 适应气候：根据地理位置和气候条件，选择适合的地下室外墙材料和设计方案。
2. 耐久性考虑：考虑地下室外墙的耐久性，选择耐候性好的材料，如石材、玻璃钢等。
3. 生态环境：注重环保材料的选择，避免对生态环境造成不良影响。
总结：地下室外墙设计要点涉及保温、防水、结构、装饰和环境等方面。
通过合理选择材料、施工工艺和装饰元素，以及考虑地理位置和气候条件等因素，可以使地下室外墙设计更加完善，满足使用要求，与周围环境协调，提升建筑整体的美观性和质量。
地下室外墙设计详解
地下室外墙设计详解
第一部分 计算模型简化
支座条件： 底部固端 两跨+自由端
E
地下室外墙设计详解
第一部分 计算模型简化
地下室外墙设计详解
第一部分 计算模型简化
支座条件： 底部固端 顶部自由 两侧自由
地下室外墙设计详解
第一部分 计算模型简化
地下室外墙设计详解
第一部分 计算模型简化
支座条件： 底部固端 顶部自由 两侧简支
一、荷载选取 2.水压力
历史最高水位： 在江河、湖泊的某一地点，经过长时期对水位的观测，得出的最高水位值，称为最 高水位。
抗浮设计（设防）水位： 地下室抗浮设计时控制浮力的水位，一般由地勘单位结合历史最高水位、近3-5年最高水位、水位的 变化趋势和影响因素等提供。
地下室外墙设计详解
第二部分 荷载选取及组合
二、荷载组合 1. 基本组合 《建筑结构荷载规范》GB50009-2012
Sd=1.35 × S土 ＋1.0 × S水＋ 1.4 × 0.7 × S地面 （广东 满水情况） Sd=1.35 × S土 ＋1.2 × S水＋ 1.4 × 0.7× S地面 （广东 不满水情况） Sd=1.2 × S土 ＋1.4 × S水＋ 1.4 ×0.7 × S地面 （国标 活载主控） Sd=1.35 × S土 ＋1.35 × S水＋ 1.4 ×0.7 × S地面 （国标 恒载主控）
4.人防荷载
影响常规武器（核武器）爆炸产生的水平等效静荷载取值的因素：
f. 是否考虑上部建筑影响
当考虑上部建筑影响时，取值需放大。
《人民防空地下室设计规范》GB50038-2005
条文说明：
地下室外墙设计详解
第二部分 荷载选取及组合
地下室外墙设计之浅见
地下室外墙设计之浅见火力发电厂输煤系统中，由于输煤工艺布置需求，转运站部分常会设置一层或多层地下结构，由于地下工程材料消耗大，建造周期长，施工难度大，因此结构设计的好坏将会对转运站项目的设计周期，施工工期以及建造费用产生巨大的影响。
同时地下室结构的设计也比较复杂，综合性较强，就此对地下室外墙部分的设计做一学习总结。
一地下室外墙厚度及混凝土强度等级地下室外墙的厚度和混凝土强度等级，应根据荷载情况，防水抗渗和有关规范的构造要求确定。
一般承重钢筋混凝土外墙的最小厚度不应小于250mm。
考虑到由于强度等级过高混凝土的水泥用量大，容易产生收缩裂缝，一般采用的混凝土强度等级宜低不宜高，常采用C25～C30。
二地下室外墙的设计荷载地下室外墙所承受的荷载为水平荷载，竖向荷载及其他荷载。
其中，水平荷载指作用于外墙上的侧向压力，主要包括：土压力，车辆荷载等引起的侧向压力和水压力等。
竖向荷载主要包括：上部结构传来的竖向荷载，挡土墙的重力荷载等。
风荷载或水平地震作用对地下室外墙平面内产生的内力值较小，在实际工程的地下室外墙截面设计中，竖向荷载及风荷载或地震作用产生的内力一般不起控制作用，墙体配筋主要由垂直于墙面的水平荷载产生的弯矩确定，而且通常不考虑与竖向荷载组合的压弯作用，仅按墙板弯曲计算墙的配筋。
计算钢筋混凝土挡土墙的侧墙受弯及受剪承载力时，土压力引起的效应为永久荷载效应，当考虑可变荷载效应控制的组合时，土压力的荷载分项系数取1.2；当考虑由永久荷载效应控制的组合时，其荷载分项系数取为1.35。
上述各项荷载，应按照承载力极限状态和正常使用极限状态分别进行荷载效应组合，并取最不利组合进行截面及配筋设计。
三地下室外墙的計算模型地下室外墙可根据支承情况按双向板或单向板计算水平荷载作用下的弯矩。
地下室外墙顶板和底板的边界条件应根据二者的抗弯刚度确定。
地下室外墙的下部一般是筏板基础或条形基础，其刚度与外墙刚度比一般较大，可视为固定端。
