施工图审图流程
施工图审图流程
施工图审图流程
施工图审图流程
一、说明：
1、规划设计部审查施工图是否符合《设计任务书》；是否符合相关法规、规范，并填写《规划设计审查表》后转工程管理部
2、工程管理部组织规划设计部、计划合约部进行施工图审核，并填写《规划设计复审表》
3、工程管理部整理出审图意见后报主管领导批准
4、规划设计部根据审图意见委托设计单位修改施工图
5、工程管理部、规划设计部会同设计单位、施工单位、监理单位进行设计交底
6、施工过程中，如遇重大技术问题需修改设计，由各部门填写《重大技术问题申报表》，并报主管领导批准后转规划设计部修改设计。
二、流程图
感谢您的阅读！。
施工图审图流程
审图流程more..一、建设单位施工图送审文件资料清单1、施工现场使用的设计文件（包括需审查的设计变更文件）必须一次送审，(含精装A4一套）；2、项目立项批准文件3、城市规划部门意见及批复4、建设工程勘察、设计合同（需备案）5、工程地质勘察报告6、勘察、设计单位营业执照及资质证书复印件（需加盖红章）7、外省来皖设计单位注册证明(备案证明)8、建筑节能PBECA送审电子文件，建筑节能计算书及建筑节能一览表、建筑节能审查备案登记表、结构计算书二、图纸盖章及签字要求1. 总平面布置图上应加盖出图专用章、注册建筑师章、注册结构工程师章且应与施工图设计文件（图纸）一致2. 整套图纸需要加盖设计单位“出图专用章”。
(建筑、结构每页需盖注册师章)3. 注册建筑师、注册结构工程师章应与设计单位出图专用章上的资质号一致4. 设计总负责人、审核人、设计人的手签字并加盖章，打印、复印件无效三、审查流程1. 建设单位报送施工图设计文件并进行政策性初审2. 接受送审委托并签订合同，并按规定将合同备案，同时支付审查费用3. 送审资料及建设单位、设计单位、勘察单位人员联系方式登记4. 制定审图计划，确定项目负责人及各专业审查人员5. 审查人员按施工图审查细则分专业进行二级审查并形成各专业审查意见，提交给建设单位，由建设单位将意见提交设计单位予以整改6. 设计单位反馈整改意见及整改文件（答复意见和修改通知单、图，需注明修改部位及图纸张号）7. 审查人员进行复审8. 审查未通过：专家讨论开出复审意见提交建设单位要求设计单位继续整改。
审查通过：向建设单位出具审查合格书，并将四套加盖审查机构审查章的施工图交给建设单位抗震加固图纸审查所需资料1．原设计图纸（建筑、结构）2．原地质报告3．抗震鉴定报告及材料检测报告4．现加固平面图及相关图纸5．加固图的节点大样及加固部位剖面图（包括基础部位）6.有关加固的计算书建筑工程节能建筑审查登记流程图2013 C类安全员复习判断单选多选案例——案例题1. C类对负责人处罚1、企业是安全生产管理的主体。
施工图审图规定
施工图审图规定本规定旨在明确施工图审图的标准、程序和要求，以确保工程施工的安全性、合理性和规范性。
本规定适用于本公司内部及外部施工单位的施工图审图工作。
安全性：确保施工图设计符合国家及地方的安全规范和标准，消除安全隐患。
合理性：审核施工图的材料、设备选型是否合理，是否符合工程实际需求。
规范性：确保施工图设计符合相关行业规范和标准，符合公司规定的设计规范和标准。
可行性：审核施工图的可行性，考虑现场施工的实际情况，确保施工工艺的可行性。
经济性：在保证安全性和可行性的前提下，尽可能降低施工成本，提高经济效益。
图纸接收：审图部门接收施工单位提交的施工图纸，并检查图纸是否齐全、规范。
初步审核：审图人员进行初步审核，检查图纸是否符合国家及地方的相关法规和标准。
详细审核：审图人员对施工图纸进行详细审核，包括结构设计、材料选用、设备选型、施工工艺等方面。
会审：审图部门组织相关单位进行会审，对施工图纸进行深入讨论，解决审图中出现的问题。
审核意见：审图部门根据审核情况提出审核意见，并反馈给施工单位进行整改。
审核审图部门根据审核情况和整改情况得出最终的审核结论。
审图人员应具备相应的专业知识和技能，了解相关法规和标准。
审图时应认真仔细，做到全面、细致，不遗漏任何重要问题。
审图时应与施工单位保持良好沟通，及时反馈审核情况，指导施工单位进行整改。
对于存在问题的施工图纸，审图部门应提出明确的修改意见和建议，并要求施工单位在规定时间内完成整改。
对于重要的施工图纸，审图部门可以组织专家进行深入论证和审查，确保图纸的安全性和合理性。
审图部门应建立完善的档案管理制度，保存好施工图纸及相关资料，以备查阅和追溯。
审图部门应定期对审图工作进行总结和评估，不断优化和完善审图流程和制度。
施工单位应按照审图部门的要求提交完整的施工图纸，并保证图纸的真实性和合法性。
如果施工单位提交的施工图纸存在问题，审图部门有权要求施工单位进行整改，并视情况给予相应的处罚措施。
审图流程和管理办法
审图流程和管理办法第一章总则 1目的为了确保建筑、结构、给排水、电气、通风与空调、燃气等各专业图纸经济、合理规避设计中的质量隐患并使公司各项目施工图审核规范化制度化对图纸的设计质量进行有效控制特制订本管理办法。
2范围适用于公司范围内开发的所有项目范围。
第二章审图流程与程序２．1审图流程图施工图审核正式出图前一周建筑结构暖通电气配套给排水专业审核意见审图准备组织机构审图计划图纸会审审图意见审图报告设计院修改 2 · 2。
２检查程序２。
２.1 在扩初设计阶段总部设计部组织公司营销部、工程部、成本管理部及项目事业部等进行会审主要解决各专业功能及成本上的问题由设计部主持会议。
2．2。
２必要时工程部可召集外围专家委员会成员进行专业体系选型的评审。
2。
3．3 在开工前项目公司组织设计部、工程部、设计院、监理单位、施工单位等针对施工图施工工艺上的问题进行会审项目公司主持会议。
会审结束后主持部门应形成《图纸会审纪要》。
《图纸会审纪要》由到会的各单位审核无误后签字盖章确认.２.2。
4 项目公司设计部负责对图纸和变更设计工作的落实和跟踪是图纸和变更的归口管理单位项目公司工程部对于专业设计协助设计部进行设计跟踪。
第三章组织机构及职责１组织机构每个项目设置施工图审图领导小组及审图小组。
审图领导小组由设计部、工程部部门领导组成审图小组由建筑、结构、暖通、给排水、电气等专业工程师及现场工程师组成。
2岗位职责建筑结构暖通给排水现场工程师专业审核意见复核后正式出图电气图纸会审审图意见设计院变更审图报告 3 21 审图领导小组 a.对审图流程和审图结果负责 b。
负责审图小组管理工作 c。
负责确定审图准备工作d。
负责审定审图计划ｅ。
负责指导和监督审图小组成员专业审图工作 f.负责审定招标小组成员提交的审图意见ｇ。
负责指导和监督审图小组交叉审核活动ｈ。
负责审定最终的审图意见。
２2 审图小组 a.对审图领导小组负责 b。
负责实施审图准备工作ｃ。
施工图审图导则结构
施工图审图导则结构一、概述施工图审图是施工图设计文件审查的一个重要环节，是对设计文件进行合规性、合理性、安全性及功能性审查的重要过程。
本文将介绍施工图审图导则结构，以及各个部分在审图过程中的作用和注意事项。
二、施工图审图导则结构1、文件审查文件审查是对提交的施工图设计文件进行完整性、规范性和一致性的审查。
主要检查文件是否齐全、规范，是否符合国家和地方的相关法规和标准。
2、计算书审查计算书审查是对结构设计中的计算书进行审查，主要包括荷载计算、结构分析和设计等内容。
审查计算书是否规范，荷载取值是否合理，结构分析是否准确，设计是否符合规范要求等。
3、图纸审查图纸审查是对施工图设计图纸的审查，主要包括建筑、结构、给排水、电气等专业。
审查图纸是否规范，设计是否合理，是否符合规范要求等。
4、节能审查节能审查是对施工图设计中的节能措施进行审查，主要包括建筑节能和设备节能。
审查节能措施是否合理，是否符合规范要求等。
5、消防审查消防审查是对施工图设计中的消防措施进行审查，主要包括防火分区、消防设施等。
审查消防措施是否合理，是否符合规范要求等。
6、施工图预算审查施工图预算审查是对施工图设计中的预算进行审查，主要包括工程造价、材料用量等。
审查预算是否合理，是否符合规范要求等。
三、注意事项1、审图过程中要全面、细致，确保设计文件的合规性、合理性和安全性；2、对于不符合规范要求的设计，要及时提出修改意见，确保设计文件的可行性；3、审图过程中要注意保护设计师的知识产权，不得泄露设计师的保密信息；4、审图过程中要保持公正、公平的态度，不得接受任何形式的贿赂或偏袒某一方。
施工图审图导则结构一、概述施工图审图是施工图设计文件审查的一个重要环节，是对设计文件进行合规性、合理性、安全性及功能性审查的重要过程。
本文将介绍施工图审图导则结构，以及各个部分在审图过程中的作用和注意事项。
二、施工图审图导则结构1、文件审查文件审查是对提交的施工图设计文件进行完整性、规范性和一致性的审查。

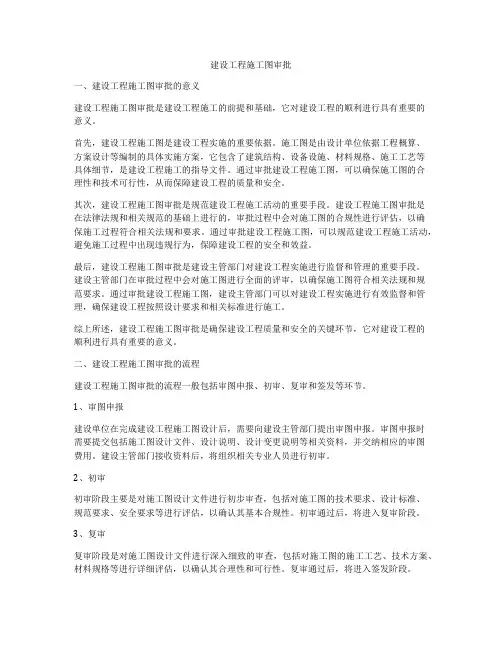

建设工程施工图审批
建设工程施工图审批一、建设工程施工图审批的意义建设工程施工图审批是建设工程施工的前提和基础，它对建设工程的顺利进行具有重要的意义。
首先，建设工程施工图是建设工程实施的重要依据。
施工图是由设计单位依据工程概算、方案设计等编制的具体实施方案，它包含了建筑结构、设备设施、材料规格、施工工艺等具体细节，是建设工程施工的指导文件。
通过审批建设工程施工图，可以确保施工图的合理性和技术可行性，从而保障建设工程的质量和安全。
其次，建设工程施工图审批是规范建设工程施工活动的重要手段。
建设工程施工图审批是在法律法规和相关规范的基础上进行的，审批过程中会对施工图的合规性进行评估，以确保施工过程符合相关法规和要求。
通过审批建设工程施工图，可以规范建设工程施工活动，避免施工过程中出现违规行为，保障建设工程的安全和效益。
最后，建设工程施工图审批是建设主管部门对建设工程实施进行监督和管理的重要手段。
建设主管部门在审批过程中会对施工图进行全面的评审，以确保施工图符合相关法规和规范要求。
通过审批建设工程施工图，建设主管部门可以对建设工程实施进行有效监督和管理，确保建设工程按照设计要求和相关标准进行施工。
综上所述，建设工程施工图审批是确保建设工程质量和安全的关键环节，它对建设工程的顺利进行具有重要的意义。
二、建设工程施工图审批的流程建设工程施工图审批的流程一般包括审图申报、初审、复审和签发等环节。
1、审图申报建设单位在完成建设工程施工图设计后，需要向建设主管部门提出审图申报。
审图申报时需要提交包括施工图设计文件、设计说明、设计变更说明等相关资料，并交纳相应的审图费用。
建设主管部门接收资料后，将组织相关专业人员进行初审。
2、初审初审阶段主要是对施工图设计文件进行初步审查，包括对施工图的技术要求、设计标准、规范要求、安全要求等进行评估，以确认其基本合规性。
初审通过后，将进入复审阶段。
3、复审复审阶段是对施工图设计文件进行深入细致的审查，包括对施工图的施工工艺、技术方案、材料规格等进行详细评估，以确认其合理性和可行性。
建设单位办理施工图审查流程和所需材料清单
建立单位办理施工图审查流程和所需材料清单一、建筑、市政工程勘察前置审查所需材料如下：〔〕、建立单位取得工程编码后，勘察单位在勘察设计合同备案系统登记并经审核通过。
报审时提交已备案的勘察合同和人员备案表原件与复印件〔复印件加盖建立单位公章；如为外地勘察单位，按规定出具相关核验手续材料；已备案表人员应与勘察报告上签字的人员一致。
工程建立科：〕〔〕、勘察院出具的建立工程岩土工程勘察成果报告份{勘察报告需胶装；加盖最新的市工程勘察土工试验专用章〔勘察单位没有市工程勘察土工试验专用章的需在委托一级资质的土工试验室盖章〕、勘察院出图章、注册岩土师章；勘察人、专业负责人、校对人、工程负责人、审核人等人员应打印并签字}〔〕、岩土设计报审表一份〔勘察院填写并加盖建立单位公章、法定代表人盖章〕、勘察概况登记表一份〔应打印并加盖勘察院公章〕〔〕、施工图勘察文件原始资料〔勘察院提供，详见附件一〕〔〕规划批准的建立工程规划设计方案审核意见书的原件与复印件〔复印件上需加盖建立单位公章；方案应与勘察报告上面的建筑物位置、围、层数一致。
规划技术科：〕〔〕勘察上每个建筑物的面积，层数，高度、最大跨度打印份〔并加盖建立单位公章〕〔〕费用〔如果是学校校安工程和拆迁安置房工程工程需提供立项批文〕〔〕审查意见回复及相应的变更一式四份。
〔回复上需加盖公章及注册师章，变更上加盖出图章、注册师章、设计人、校对人，审核人及相关人员签字。
勘察回复直接送至市审图办〕二、建筑工程施工图设计审查所需材料：〔〕规划批准的建立工程规划设计方案审核意见书的原件与复印件〔复印件上需加盖建立单位公章、方案应与图纸上面的建筑物位置、围、层数一致规划技术科：〕〔〕工程勘察前置审查合格证原件及复印件〔复印件上加盖建立单位公章〕及份审查合格盖章的工程勘察报告〔如果是以前审查的勘察报告还需提供经备案的勘察合同及备案表的复印件，加盖建立单位公章〕；〔〕建立单位取得工程编码后，设计单位在勘察设计合同备案系统登记并经审核通过。
图纸会审流程及注意事项
图纸会审容全攻略一、关于图纸会审流程（1）、图纸会审目的为优化设计，保证图纸质量，保障工程质量进度，才建立完整的图纸会审制度。
（2）、适用围房建施工项目、市政工程项目及给排水项目。
施工图纸包括：施工图纸、设计联系单、施工技术联系单及其他技术要求文件。
（3）、图纸会审制度1、设计图纸控制：在设计招标或与设计单位签定合同时特别强调设计图纸的各个专业设计人员的图纸会签制度，以尽量减少图纸中各个专业的矛盾错误。
点这免费下载施工技术资料图纸接受制度：现场工程师代表负责接收图纸，检查图纸质量，要求清晰明确，设计及相关人员签字，盖章，现场负责人做好图纸接收记录及存档图纸保管。
2、图纸发放制度：现场工程师代表负责向监理单位发放施工图纸并做好图纸发放记录，记录清楚发放图纸名称、图号、份数、接受单位、接受时间及接受人签字。
由监理单位负责对施工图纸进行审核后向各个施工单位发放。
各个施工单位接受的图纸必须有监理单位盖施工图纸专用章。
（4）、图纸会审人员：下列人员必须参加图纸会审建设方：现场负责人员及其他技术人员；设计方：总工程师、项目负责人及各个专业设计负责人；监理方：项目总监、副总监及各个专业监理工程师；施工单位：项目经理、项目副经理、项目总工程师及各个专业技术负责人；其他相关单位：技术负责人。
（5）、图纸会审时间控制：设计图纸分发后三个工作日由监理负责组织业主、设计、监理、施工单位及其他相关单位进行设计交底。
设计交底后十五个工作日由建设单位或监理负责组织上述单位进行图纸会审。
（6）、图纸会审，施工单位、监理所单位及其他各个专业的工程技术人员针对自己发现的问题或对图纸的优化建议以文字性汇报材料分发会审人员讨论。
（7）、图纸会审会议由业主或监理主持，主持单位应做好会议记录及参加人员签字。
（8）、图纸会审每个单位提出的问题或优化建议在会审会议上必须经过讨论作出明确结论；对需要再次讨论的问题，在会审记录上明确最终答复日期。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
施工图审图流程
施工图审图是指对建筑施工图进行审核的过程，其目的是确保施工图的合理性、准确性和可执行性，以保障工程的顺利进行。
施工图审图的流程一般包括以下几个步骤：
1. 提交施工图：建筑设计单位根据设计方案完成施工图纸，并将其提交给施工单位。
施工单位收到施工图后，需要对其进行初步审核，检查图纸的完整性和是否符合规范要求。
2. 编制审图报告：施工单位针对审核结果编制审图报告，报告内容包括对施工图存在的问题点进行详细描述，以及提出相应的整改措施和建议。
3. 内部审核：施工单位组织内部专业人员对施工图进行详细的专业审核，例如建筑、结构、电气、给排水等专业工程师进行相应的审核，确保施工图符合国家相关法规和技术标准。
4. 对内修改：根据内部审核的结果，对施工图进行修改和完善，确保各个专业的要求得到满足。
施工单位应该对内部审核中发现的问题进行及时整改，并将整改情况记录在审图报告中。
5. 外部审核：完成内部审核后，施工单位将施工图和审图报告提交给建设主管部门或相关审批机构进行外部审核。
外部审核主要是对施工图的法规合规性进行审查，以确保施工图符合法律法规和规范要求。
6. 问题整改：如果施工图在外部审核中被发现存在问题，施工
单位应按要求对问题进行整改，并将整改情况记录在审图报告中。
整改完成后，将整改后的施工图和报告重新提交给审批机构进行复核。
7. 审图结果复核：审批机构在收到整改后的施工图和报告后，将进行复核，确保整改情况符合要求。
如果通过复核，将签发审图意见；如果未通过，施工单位需重新整改并重新提交。
8. 审图意见：审批机构根据审核结果给予相应的审图意见，包括合格、有条件通过、不合格等。
如果是有条件通过或不合格，施工单位需根据审图意见进行修改，修改后重新提交进行复核。
9. 施工许可证办理：根据审图意见的要求，施工单位完成相应的修改后，将修改后的施工图和审图意见提交给主管部门办理施工许可证。
主管部门根据审图意见决定是否发放施工许可证。
通过上述流程，可以确保施工图的合理性和可行性，规避施工过程中的风险和问题，保障工程的质量和安全。
同时，施工图审图流程也体现了规范化和合规化的原则，维护了建筑行业的良好秩序。
