简述obd系统的功能和测试内容
obd功能
obd功能OBD（On-Board Diagnostics）是指车载诊断系统，用于监测和诊断车辆的工作状态和故障信息。
它可以帮助车主和技术人员快速定位和解决车辆故障，提高车辆的性能和可靠性。
OBD功能主要有以下几个方面：1. 故障诊断：OBD系统可以自动检测和诊断车辆的故障，并通过故障码告知用户。
故障码可以明确指示出故障的具体部位，节省了技术人员的诊断时间，提高了诊断的准确性。
2. 实时数据监测：OBD系统可以实时监测车辆的各种数据，如发动机转速、车速、冷却液温度、氧传感器数据等。
这些数据通过OBD接口可以传输到诊断仪或手机上，方便用户了解车辆的工作状态。
3. 维护提醒：OBD系统可以根据车辆的工作情况和里程数，判断何时需要进行保养和更换零部件。
通过提醒车主及时进行维护，可以延长车辆的使用寿命和降低维修成本。
4. 燃油经济性评估：OBD系统可以监测车辆的燃油消耗量，并根据车速、转速等信息，评估燃油经济性。
这对于节约燃油、降低能源消耗和保护环境都有积极的作用，并可以帮助用户调整驾驶习惯以提高燃油经济性。
5. 数据记录与分析：OBD系统可以记录车辆的行驶数据，如车速、里程数、急加速、急刹车等。
这些数据可以用于故障诊断、事故分析和驾驶行为评估，有助于提高道路安全和驾驶者的行为规范。
6. 车辆安全：OBD系统可以与车辆的安全系统进行集成，如防盗系统、刹车系统等。
当发生异常情况时，OBD系统可以通过警告灯、声音等方式提醒驾驶者及时采取措施，提高车辆的安全性。
总之，OBD功能为车主和技术人员提供了方便快捷的车辆诊断与维护手段，可以及时发现和解决车辆的故障，提高车辆的性能和可靠性。
在今后的发展中，OBD功能将会越来越智能化，为用户提供更多实用的车辆信息和服务。
汽车诊断与车载诊断系统(OBD)简介
汽车诊断与车载诊断系统(OBD)简介1 概述汽车诊断(Vehicle Diagnosis)是指对汽车在不解体(或仅卸下个别零件)的条件下，确定汽车的技术状况，查明故障部位及原因的检查。
随着现代电子技术、计算机和通信技术的发展，汽车诊断技术已经由早期依赖于有经验的维修人员的“望闻问切”，发展成为依靠各种先进的仪器设备，对汽车进行快速、安全、准确的不解体检测。
为了满足美国环保局（EPA）的排放标准，20世纪70年代和80年代初，汽车制造商开始采用电子控制燃油输送和点火系统，并发现配备空燃比控制系统的车辆如果排放污染超过管制值时，其氧传感器通常也有异常，由此逐渐衍生出设计一套可监控各排放控制元件的系统，以在早期发现可能超出污染标准的问题车辆。
这就是车载诊断系统(On-Board Diagnostics，缩写为OBD)。
OBD系统随时监控发动机工况以及尾气排放情况，当尾气超标或发动机出现异常后，车内仪表盘上的故障灯(MIL)或检查发动机灯(Check Engine)亮，同时动力总成控制模块(PCM)将故障信息存入存储器，通过一定的程序可以将故障码从PCM中读出。
根据故障码，维修人员能迅速准确地确定故障的性质和部位。
OBD-II是20世纪90年代推出的新的ODB标准，几乎提供了完整的发动机控制，并监控底盘、车身和辅助设备，以及汽车的诊断控制网络。
2 汽车诊断接口OBD - II的规范规定了标准的硬件接口-- 16针（2x8）的J1962插座。
OBD - II接口必须在方向盘2英尺范围内，一般在方向盘下。
SAE的 J1962定义了OBD-II接口的引脚分配如下：<?xml:namespace prefix = v /??>图1 J1962标准插座表13 与汽车诊断有关的主要通信协议20世纪90年代中期，为了规范车载网络的研究设计与生产应用，美国汽车工程师协会(SAE)下属的汽车网络委员会按照数据传输速率划分把车载网络分为Class A、Class B、Class C表2 车载网络分类目前OBD使用的通信协议主要有5种：ISO9141、KWP2000、SAEJ1850(PWM)、SAEJ1850(VPW)、CAN。
ODB系统介绍及系统诊断方法
测三元催化、前氧的功能，在 Passat 新领驭的系统中前氧是宽带氧传感器（LSU），后氧是跳 变式氧传感器（LSF）。
2.2 宽带式氧传感器（LSU）介绍
1）LSU 结合了能斯脱（Nernst）原理及一种用于氧离子输送的“泵氧电池”于一体。 2）通过泵提供给排气接触一面的电极足够的氧气，使两边电压保持恒定：450mV。 3）电子控制器把泵的电能消耗换算成 λ 值，生成电流与 λ 几乎成线性关系。
故障未被最终确认，可能是间歇性故障，需
1）连接到 ECU 63 号脚的电路与下游氧传 检查以下问题：
感器 2 号脚之间断路。
1）连接到 ECU 63 号脚的电路与下游氧传
2）下游氧传感器 1 号脚连接到主继电器的 感器 2 号脚之间断路。
电路断路。
2）下游氧传感器 1 号脚连接到主继电器的
3）下游氧传感器 1 号脚与 2 号脚之间断路。 电路断路。
论文
发动机
2009.01.28
已确认未被修复的故障 确认后的故障被确认修复前
–对于排放相关故障激活 MIL 灯。 –不影响排放但需要维修的故障不激活 MIL。
–损坏催化器的失火故障闪烁 MIL。
不改变 MIL 状态。
已确认的故障被确认修复后
解除 MIL 激活状态。
2、Passat 新领驭 OBD 氧传感器故障诊断
1.2 OBD 故障报警灯（MIL）
OBD故障报警灯的激活遵循如下原则：
– 当汽车点火开关已打开，而发动机尚未起动或转动，MIL 会点亮。 – 如果系统存在已确认的排放相关故障（引起催化器损坏的失火故障除外），OBD 系统

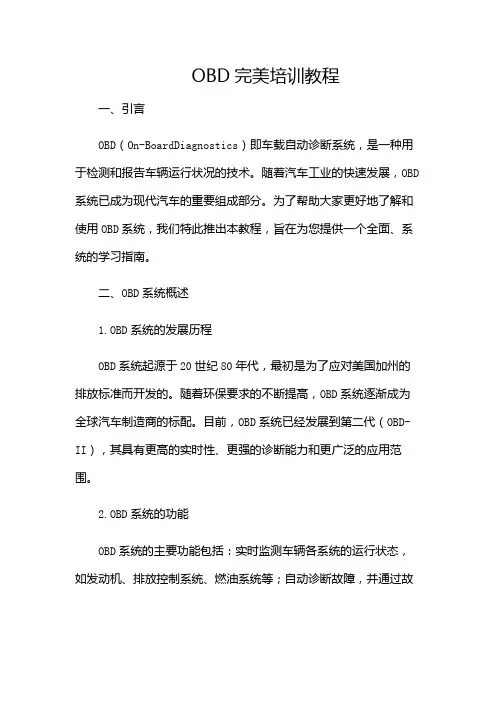

OBD完美培训教程-(版)
OBD完美培训教程一、引言OBD（On-BoardDiagnostics）即车载自动诊断系统，是一种用于检测和报告车辆运行状况的技术。
随着汽车工业的快速发展，OBD 系统已成为现代汽车的重要组成部分。
为了帮助大家更好地了解和使用OBD系统，我们特此推出本教程，旨在为您提供一个全面、系统的学习指南。
二、OBD系统概述1.OBD系统的发展历程OBD系统起源于20世纪80年代，最初是为了应对美国加州的排放标准而开发的。
随着环保要求的不断提高，OBD系统逐渐成为全球汽车制造商的标配。
目前，OBD系统已经发展到第二代（OBD-II），其具有更高的实时性、更强的诊断能力和更广泛的应用范围。
2.OBD系统的功能OBD系统的主要功能包括：实时监测车辆各系统的运行状态，如发动机、排放控制系统、燃油系统等；自动诊断故障，并通过故障码（DTC）提示驾驶员；提供维修指导，帮助维修人员快速定位故障原因；存储故障历史记录，便于分析车辆性能和维修质量。
3.OBD系统的组成（1）传感器：用于检测车辆各系统的运行参数，如氧传感器、水温传感器等。
（2）ECU（电子控制单元）：根据传感器采集的数据，控制车辆各系统的运行，并与OBD接口进行通信。
（3）OBD接口：用于连接外部设备（如诊断仪）与ECU进行通信。
（4）故障指示灯（MIL）：当OBD系统检测到故障时，MIL灯会点亮，提示驾驶员。
三、OBD诊断工具及使用方法1.OBD诊断仪OBD诊断仪是维修人员用于读取和清除故障码、查看实时数据流、执行特殊功能（如系统编程、防盗匹配等）的工具。
市场上的OBD诊断仪种类繁多，如通用型、专用型、便携式等。
选购时应注意诊断仪的功能、兼容性、操作界面等因素。
2.OBD诊断仪的使用方法（1）连接诊断仪：将OBD诊断仪与车辆的OBD接口连接，确保连接稳定。
（2）打开诊断仪：根据诊断仪的操作说明，打开电源并进入主界面。
（3）选择车型：在诊断仪中选择正确的车型，以确保正确读取车辆信息。
车载自动诊断系统及使用要点
车载自动诊断系统及使用要点车载自动诊断系统及使用要点随着汽车技术的不断发展，车载自动诊断系统已经成为当今汽车技术的重要组成部分。
车载自动诊断系统简称OBD，它是汽车电子控制系统中的一部分，主要用于实时监测和诊断车辆的工作状况，以及对车辆故障进行识别和提示。
本文将介绍车载自动诊断系统及其使用要点，为车主或汽车维修工提供一些参考意见。
一、车载自动诊断系统的基本概念车载自动诊断系统是指一套由多个传感器、电子控制模块以及软件程序组成的系统，通过对车辆各个内部系统的检测和监控，实现对车辆各项功能进行分析和评估，提供对车辆工作状态的诊断结果。
OBD是车载自动诊断系统的一部分，它是On-Board Diagnostics（车载诊断）的缩写。
由于车载OBD系统能够实时监测和检测汽车电子控制系统的运行状况，同时能够及时提示车主或修理员发现的问题，因此在汽车维修和日常保养中起着至关重要的作用。
二、车载自动诊断系统的组成车载自动诊断系统包括传感器、ECU（电子控制单元）和诊断工具。
传感器主要用于测量车辆各个部位的数据，如温度、速度、气压等。
ECU是车载电子控制模块，主要负责收集传感器的数据，并通过车辆总线与其它模块通讯，实现对车辆的控制和管理。
诊断工具主要用于读取ECU存储的故障码以及进行初步的故障诊断。
三、车载自动诊断系统的使用要点1. 检查传感器和电子控制模块的供电和接线是否正常，尤其是一些易损部位，如线束接头等。
2. 定期检查车辆的OBD系统，尽量避免OBD诊断器出现意外意外损坏或失去读取故障码的功能。
3. 如果发现故障码，请及时进行初步的故障诊断，争取尽快修复故障。
一旦发现故障，不要擅自使用车辆，否则汽车可能会更加严重的损坏。
4. 遵守OBD诊断器使用的正确方法，正确选择适合OBD诊断器的操作系统和操作方法。
要注意正确连接OBD诊断器和车辆，建议先阅读使用说明书。
5. 发现故障后，不要盲目地将ECU或传感器等部件进行更换，这样很可能会对车辆造成不必要的损害和浪费。
汽车 OBD能够实现的功能解析
未来汽车技术的发展趋势是电子化、智能化、信息化和集成化。
我国汽车产业正面临着全面的技术和产品提升，其中最重要的就是汽车电子智能信息化的快速发展。
近年来欧盟和美国等国家更是将物联网、车联网上升为国家战略高度，中国也在2009年启动“感知中国项目”,国家“十二五”规划明确提出，物联网将会在智能电网、智能交通等领域重点部署。
汽车移动物联网(车联网)项目被列国家重大专项，国家计划出资百亿资金扶持。
2011年4月6日国家财政部颁布《物联网发展专项资金管理暂行办法》，在实处上推动我国智能信息化发展。
随着汽车智能化增值服务的日益增强，现市场物联网，车联网也不断发展与成熟。
相信中国将会在汽车高科技智能信息化方面会形成一个强大的汽车增值服务行业。
智能车载远程诊断模块★产品分类：分轿车和卡车故障诊断模块★产品功能：1、远程读取故障码和清除故障码2、加速度测试3、精准读取里程和油耗4、油耗实时监测5、胎压监测6、安全报警提醒7、健康行驶报告备注：卡车没有加速度测试、胎压监测、健康行驶报告功能。
★产品技术参数：◎规格：63mmx41mm◎输出协议方式：RS232◎波特率：9600或19200◎工作电压：5v-36v◎工作电流：25mA-70mA◎协议支持：支持OBD-II车载诊断通讯协议及参数、ISO15765-4（CAN）、ISO14230-4（KWP2000）、ISO9141-2、J1850VPW、J1850PWM★产品特色:1、汽车4S店和维修站最关心“里程”和“油耗”两个参数，通过精准“里程”的读取里程，可以通知车主定期回来维修和保养，同时也提醒车主何时对车进行保养。
2、方便企业管理自身车辆，便于对车辆进行评估考核和用车节省成本；3、车主可以通过手动对车辆进行诊断检测，了解车辆的运行情况，实时掌握车辆的安全状况；4、在线TSP服务，当车主外出行驶过程中出现故障时，可以远程对车辆进行整车系统扫描、整车故障诊断、清除历史（偶发）故障码，并将真实的故障码进行解析，远程提供维修指导等增值服务。
2024版OBD使用说明
OBD使用说明•OBD基本概念与原理•OBD设备选择与安装目录•数据读取与解析方法•故障诊断与排除流程•软件更新与升级策略•总结回顾与展望未来01OBD基本概念与原理OBD 能够对车辆的各种运行状态进行监测，及时发现潜在的故障并提醒驾驶员。
OBD系统还可以对车辆的排放进行监控，确保其符合环保法规要求。
OBD是英文On-Board Diagnostics的缩写，意思是指车载自动诊断系统。
OBD定义及作用OBD系统通过各种传感器和控制单元来监测车辆的运行状态。
当发现异常或故障时，OBD系统会通过故障代码（DTC）来指示具体问题。
驾驶员或维修人员可以通过专门的诊断工具来读取故障代码，并进行相应的维修。
工作原理简述在车辆年检时，检测人员会通过OBD 系统来检查车辆是否存在故障或排放超标等问题。
车辆年检故障排查二手车评估当车辆出现故障时，维修人员可以通过OBD 系统来快速定位并解决问题。
在购买二手车时，可以通过OBD 系统来检查车辆的历史故障记录和维修情况，为购买决策提供参考。
030201常见应用场景相关法规与标准各国针对OBD系统都制定了相应的法规和标准，以确保其能够有效地监控车辆的运行状态和排放情况。
在我国，环保部门也制定了严格的OBD法规和标准，要求所有新生产的轻型汽车和重型柴油车都必须配备OBD系统。
随着环保要求的不断提高，未来OBD系统将会更加普及和重要。
02OBD设备选择与安装03多功能集成式OBD 设备除了基本的OBD 功能外，还集成了GPS 定位、行车记录仪、胎压监测等多种功能。
01独立式OBD 设备可独立工作，无需连接手机或电脑，具有实时故障诊断、数据存储等功能。
02蓝牙/WIFI 连接式OBD 设备通过蓝牙或WIFI 与手机或电脑连接，实现远程监控、数据传输、实时故障诊断等功能。
设备类型及功能对比选购注意事项与建议选择与您的车型及OBD 接口兼容的设备。
选择知名品牌、质量可靠的产品，避免购买劣质设备。
2024版OBD完美培训教程
数据流分析在维修中的应用
实时数据流监测
数据流对比分析
通过OBD诊断仪实时监测车辆数据流，观察 各项参数的变化情况。
将实时监测的数据流与标准数据流进行对比 分析，找出异常参数。
故障定位
维修验证
根据异常参数的分析结果，定位故障发生的 部位或系统。
在维修完成后，再次通过数据流分析验证维 修效果。
动作测试在维修中的应用
远程故障诊断
通过OBD系统的远程通讯功能，可 以实现远程故障诊断和故障排除，为 车主提供更加便捷的服务。
PART 02
OBD诊断原理及方法
REPORTING
故障诊断原理
01
02
03
故障识别
通过OBD系统监测车辆各 部件的工作状态，识别潜 在故障。
故障分类
根据故障的性质和严重程 度，将故障分为不同类别。
动作验证方法
动作测试内容：使用OBD诊断仪 对车型C的执行器进行动作测试， 包括喷油器、点火线圈、节气门 等部件。
观察执行器的动作是否顺畅，有 无卡滞或异响。
测量执行器的电阻、电压等参数， 判断其工作状态是否正常。
通过OBD诊断仪向执行器发送控 制指令，验证其响应是否准确及 时。
PART 04
OBD设备选型及使用技 巧
动作测试的目的
通过模拟车辆实际运行工况，对车辆各系统 进行测试，以验证其工作是否正常。
动作测试的种类
包括起动测试、怠速测试、加速测试、减速 测试等多种测试方式。
动作测试的步骤
按照规定的测试步骤进行操作，并记录测试 结果。
动作测试结果分析
对测试结果进行分析，判断车辆各系统的工 作状态是否正常。
远程故障诊断技术
OBD诊断步骤 连接OBD诊断仪，读取故障码。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
简述obd系统的功能和测试内容
一、OBD系统的功能
OBD(On-Board Diagnostics)是一种应用于机动车的自诊断系统，主要用于发动机排放系统的故障检测，能够有效检测发动机系统中出现的故障。
OBD系统可以监测发动机的运行状况，检测发动机和排放系统处于否正常运行，如果出现问题，可以及时反馈，进行相应的故障检修和更换零件等维护保养工作，从而有效的延长发动机的使用寿命。
二、OBD系统的测试内容
OBD系统的测试内容主要包括检测发动机燃烧过程，发动机排放系统状态，驱动系统状态，车辆体系状态，OBD系统状态，以及报警信息检测等。
1、发动机燃烧过程检测：检测发动机燃烧过程中的各个参数，
如燃油喷射时间，点火提前角等。
2、发动机排放系统状态检测：检测排气系统各部件的工作状态，用以排除故障，如催化转化器，空气流量传感器，O2（氧气）传感器，正点火控制器等。
3、驱动系统状态检测：检测驱动系统的各个参数，如速比，气
门控制系统，油门系统，回油系统，转速控制系统等。
4、车辆体系状态检测：检测车辆传动和驱动系统各个部件的状况，如汽油燃烧过程，汽油消耗情况，燃油喷射，点火提前角等。
5、OBD系统状态检测：检测OBD系统的传感器及电路状态，如
O2传感器，声学传感器，电子燃油喷射系统（EFI）等
6、报警信息检测：检测发动机和排放系统是否处于正常运行状态，如果出现故障，系统将自动发出报警信息，以提醒司机对发动机出现的问题进行相应的维护保养工作。
