住宅建筑电气防雷措施
电气防雷防静电安全要求
电气防雷防静电安全要求一、背景说明电气防雷和防静电安全是保障电气设备及其使用环境安全的关键要求。
防雷安全是指对电气设备及其系统进行防雷保护，防止由于雷击而对设备造成破坏和故障；而防静电安全是指对电气设备及其周围环境进行防静电措施，防止静电产生和静电放电可能带来的危险和损害。
本文将介绍电气防雷防静电安全的要求和措施。
二、电气防雷安全要求1. 设备接地（1）电气设备的金属外壳和金属架构应通过接地线连接到地网或地方。
（2）接地导线的截面积应满足要求，并保证接地导线的可靠连接。
（3）接地系统应设置可靠的接地检测装置，确保接地电阻符合要求。
2. 雷电过电压保护（1）电气设备应配置适当的雷电过电压保护设备。
（2）雷电过电压保护装置的选择和配置应满足相关标准和规范的要求。
3. 绝缘保护（1）电气设备应保证绝缘电阻符合要求。
（2）对于易受湿气和污染的地方，应加以特殊的绝缘保护。
4. 防雷触媒和导电连接（1）电气设备应设置合格的防雷触媒，并确保其可靠连接。
（2）导电连接件的选择和使用应符合相关标准和规范的要求。
5. 地面电位和距离保护（1）设备周围地方应进行合理的地面电位设置，以防止雷击危害。
（2）电气设备和建筑物之间应设置适当的距离，以防止雷电直击。
6. 对外界环境的适应性（1）电气设备应具备适应外界环境的能力，包括适应气候条件、地形地貌条件等。
（2）对于特殊环境下的电气设备，应采取相应的额外防护措施。
三、防静电安全要求1. 防止静电积聚（1）电气设备及周围环境应采取合适的措施，防止静电的产生和积聚。
（2）应合理设计设备的结构和材料，减少静电的产生和积聚。
2. 防止静电放电（1）电气设备及周围环境应配置适当的防静电装置，以防止静电放电造成的危险。
（2）对于易产生静电的设备，应采取相应的措施，如接地、设备绝缘、设备屏蔽等。
3. 环境湿度的控制（1）合理控制电气设备及周围环境的湿度，以减少静电的产生和积聚。
（2）在环境湿度较低的情况下，应增加湿度或进行相应的静电控制。

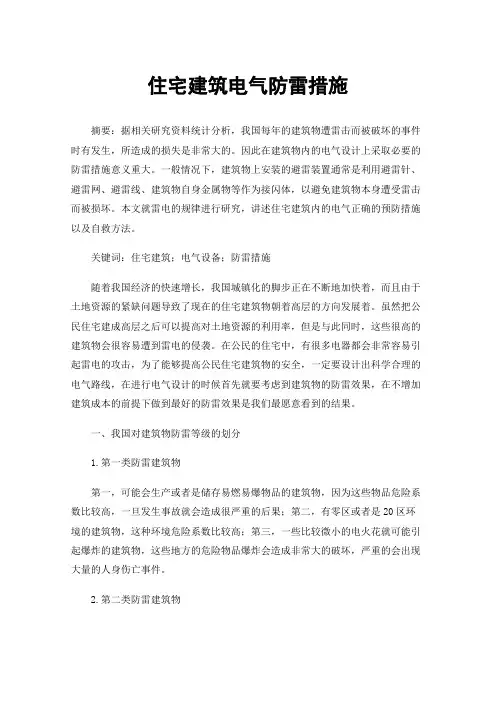

住宅建筑电气防雷措施
住宅建筑电气防雷措施摘要：据相关研究资料统计分析，我国每年的建筑物遭雷击而被破坏的事件时有发生，所造成的损失是非常大的。
因此在建筑物内的电气设计上采取必要的防雷措施意义重大。
一般情况下，建筑物上安装的避雷装置通常是利用避雷针、避雷网、避雷线、建筑物自身金属物等作为接闪体，以避免建筑物本身遭受雷击而被损坏。
本文就雷电的规律进行研究，讲述住宅建筑内的电气正确的预防措施以及自救方法。
关键词：住宅建筑；电气设备；防雷措施随着我国经济的快速增长，我国城镇化的脚步正在不断地加快着，而且由于土地资源的紧缺问题导致了现在的住宅建筑物朝着高层的方向发展着。
虽然把公民住宅建成高层之后可以提高对土地资源的利用率，但是与此同时，这些很高的建筑物会很容易遭到雷电的侵袭。
在公民的住宅中，有很多电器都会非常容易引起雷电的攻击，为了能够提高公民住宅建筑物的安全，一定要设计出科学合理的电气路线，在进行电气设计的时候首先就要考虑到建筑物的防雷效果，在不增加建筑成本的前提下做到最好的防雷效果是我们最愿意看到的结果。
一、我国对建筑物防雷等级的划分1.第一类防雷建筑物第一，可能会生产或者是储存易燃易爆物品的建筑物，因为这些物品危险系数比较高，一旦发生事故就会造成很严重的后果；第二，有零区或者是20区环境的建筑物，这种环境危险系数比较高；第三，一些比较微小的电火花就可能引起爆炸的建筑物，这些地方的危险物品爆炸会造成非常大的破坏，严重的会出现大量的人身伤亡事件。
2.第二类防雷建筑物第一，我国重点保护的文物建筑物；第二，部级的会堂、博物馆、展览厅等公众场所，还有就是火车站、城市给水水泵房等比较重要的建筑物；第三，部级计算中心，同时包括一些安装有大量公共电子设备的建筑物；第四，国家优秀体育场所，比如北京的五棵松篮球馆，在北京举行的一些大型篮球赛事都是在那里进行的，在这个体育馆观看比赛的人员上万，如果没有一个很好地防雷措施，那么一旦出现雷击事故，那么将会造成非常严重的后果，同时会给我国带来很不好的影响；第五，有一区爆炸危险的建筑物，而且一些微小的电火花不会引起建筑物爆炸，爆炸发生之后也不会造成非常大破坏的建筑物；第六，一些小型的制造储藏易燃爆炸物品的建筑物；第七，有二区或者是二十二区危险爆炸物品的建筑物；第九，预计雷击次数比较小的一些省部级建筑物，或者是一些人员密集程度比较高的公共场所。
一类防雷建筑物二类防雷建筑物三类防雷建筑物防雷措施
一类防雷建筑物二类防雷建筑物三类防雷建筑物防雷措施第一类防雷建筑物适用于具有较重要功能、重要材料、重要设备或对雷电引发事故后果要求特别高的建筑物，如高层住宅、办公楼、医院、学校、电信设施等。
这类建筑物主要考虑到人员、设备、材料和建筑的安全。
对于这类建筑物，需要安装接闪系统，在建筑物的顶部或附近设置接闪装置，通过导体将雷电引到接地系统中，保护建筑物内部电气设备和人员的安全。
此外，对于易受雷电影响的电气设备还需要进行防雷隔离和防护设计，确保设备的正常运行。
第二类防雷建筑物适用于具有重要功能、重要材料、重要设备或对雷电引发事故后果要求较高的建筑物，例如厂房、仓库、实验室等。
这类建筑物对于防雷的要求相对较低，重点是保护建筑物内部设备和人员的安全。
对于这类建筑物，需要安装避雷针和接地系统，将雷电引导到地下，防止其对建筑物内部设备和人员造成危害。
另外，要合理布置建筑内的电源线路、通讯线路和信号线路，保证其防雷能力。
对于易受雷击影响的设备，也需要进行防雷保护措施，如安装避雷器、避雷器排放线等。
第三类防雷建筑物适用于对雷电引发事故后果要求一般的一般功能建筑物，例如民用住宅、商场、仓库等。
这类建筑物的防雷要求相对较低，主要是为了保护人员的安全和建筑物的正常使用。
在这类建筑物中，主要采取的防雷措施是安装避雷针和接地系统，将雷电引导到地下，减少对建筑物和人员的危害。
此外，还需要对建筑物内的电气设备进行合理的布置和维护，确保其正常运行。
总之，不同类型的防雷建筑物有不同等级的防雷要求，采取的防雷措施也有所不同。
一类防雷建筑物需要安装接闪系统，并对电气设备进行防雷隔离和防护；二类防雷建筑物需要安装避雷针和接地系统，并合理布置设备的电源线路；三类防雷建筑物主要安装避雷针和接地系统，保护人员的安全和建筑物的正常运行。
通过合理的防雷建筑物设计和科学的防雷措施，可以最大限度地减少雷击造成的损失。
防雷构造措施
防雷构造措施
防雷构造措施主要包括以下几个方面：
接地：接地是防雷的基础措施，主要是将雷电引入地下，从而避免雷击对建筑物或人员造成伤害。
在接地时，应选择适当的接地体，并保证其与地面有良好的接触。
同时，还需要定期检查接地体的状态，确保其完好有效。
均压：均压是指将建筑物各部分的电位连接在一起，以避免电位差对建筑物造成的损害。
在均压时，应将建筑物各部分的金属物体、钢筋等连接在一起，形成一个等电位的系统。
这样可以避免雷电电流进入建筑物内部，造成危害。
屏蔽：屏蔽是利用金属网、箔、壳、管等导体把需要保护的对象包围起来，从屋里上说，就是把闪电的脉冲电磁场从空间入侵的通道阻隔起来，力求无缝隙可钻。
各种屏蔽都必须妥善接地。
防雷引下线：防雷引下线是将雷电引入地下的通道，应选择适当的材料和规格，并安装在建筑物表面或内部，与接地体连接。
在安装引下线时，应注意其与建筑物的距离和角度，避免对建筑物造成损害。
防雷器：防雷器是用来吸收雷电电流的设备，可以安装在建筑物内部的各个系统上，以保护建筑物和设备免受雷电的损害。
在选择防雷器时，应根据具体情况选择适当的型号和规格。
总之，防雷构造措施是为了保护建筑物和人员免受雷电的损害而采取的一系列措施。
在实施防雷措施时，应综合考虑建筑物的实际情
况和当地气象条件等因素，制定合适的防雷方案，并严格按照规定进行施工和检测。
防雷一类二类三类建筑标准
防雷一类二类三类建筑标准防雷一类、二类和三类建筑标准是按照国家相关规范和标准划分的，旨在确保建筑物在雷雨天气中的安全。
以下是这些标准的简要介绍：1.防雷一类建筑标准：一类建筑是指对雷电防护要求最高的建筑，通常包括国家级重要建筑物、国际性重要建筑物、大型文化、体育、医疗场所等。
一类建筑物的防雷措施包括：（1）建筑物应安装独立接地的避雷针或避雷带，以保护建筑物免受直击雷的侵害。
（2）建筑物内部应采用等电位联结，以减少雷电感应和电磁干扰。
（3）建筑物内部的电气设备应采取雷电防护措施，如加装电涌保护器、安装过电压保护装置等。
（4）建筑物外部的金属构件、金属管道等也应进行等电位联结。
2.防雷二类建筑标准：二类建筑是指对雷电防护要求相对较高的建筑，通常包括省级重要建筑物、大型工矿企业、大型仓储场所等。
二类建筑物的防雷措施包括：（1）建筑物应安装独立接地的避雷针或避雷带，以保护建筑物免受直击雷的侵害。
（2）建筑物内部的电气设备应采取雷电防护措施，如加装电涌保护器、安装过电压保护装置等。
（3）建筑物外部的金属构件、金属管道等也应进行等电位联结。
与一类建筑相比，二类建筑在防雷措施上可以有所简化，但仍然需要采取必要的防护措施。
3.防雷三类建筑标准：三类建筑是指对雷电防护要求相对较低的建筑，通常包括一般的工业与民用建筑物、小型仓库、机房等。
三类建筑物的防雷措施包括：（1）建筑物应安装避雷带或避雷针，以保护建筑物免受直击雷的侵害。
（2）建筑物内部的电气设备应采取雷电防护措施，如加装电涌保护器、安装过电压保护装置等。
相对于一类和二类建筑，三类建筑的防雷措施可以更加简化，但仍然需要采取必要的防护措施以确保建筑物和内部设备的安全。
需要注意的是，不同地区的防雷类别和具体标准可能会略有不同。
因此，在进行防雷设计和施工时，应结合当地的气候条件和相关规范进行综合考虑，以确保建筑物在雷雨天气中的安全。

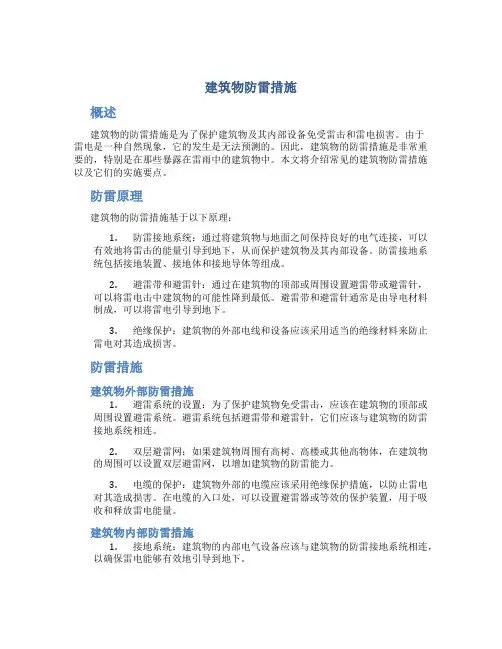

建筑物防雷措施
建筑物防雷措施概述建筑物的防雷措施是为了保护建筑物及其内部设备免受雷击和雷电损害。
由于雷电是一种自然现象，它的发生是无法预测的。
因此，建筑物的防雷措施是非常重要的，特别是在那些暴露在雷雨中的建筑物中。
本文将介绍常见的建筑物防雷措施以及它们的实施要点。
防雷原理建筑物的防雷措施基于以下原理：1.防雷接地系统：通过将建筑物与地面之间保持良好的电气连接，可以有效地将雷击的能量引导到地下，从而保护建筑物及其内部设备。
防雷接地系统包括接地装置、接地体和接地导体等组成。
2.避雷带和避雷针：通过在建筑物的顶部或周围设置避雷带或避雷针，可以将雷电击中建筑物的可能性降到最低。
避雷带和避雷针通常是由导电材料制成，可以将雷电引导到地下。
3.绝缘保护：建筑物的外部电线和设备应该采用适当的绝缘材料来防止雷电对其造成损害。
防雷措施建筑物外部防雷措施1.避雷系统的设置：为了保护建筑物免受雷击，应该在建筑物的顶部或周围设置避雷系统。
避雷系统包括避雷带和避雷针，它们应该与建筑物的防雷接地系统相连。
2.双层避雷网：如果建筑物周围有高树、高楼或其他高物体，在建筑物的周围可以设置双层避雷网，以增加建筑物的防雷能力。
3.电缆的保护：建筑物外部的电缆应该采用绝缘保护措施，以防止雷电对其造成损害。
在电缆的入口处，可以设置避雷器或等效的保护装置，用于吸收和释放雷电能量。
建筑物内部防雷措施1.接地系统：建筑物的内部电气设备应该与建筑物的防雷接地系统相连，以确保雷电能够有效地引导到地下。
2.电气设备的绝缘保护：建筑物内部的电气设备应该采用适当的绝缘保护措施，以防止雷电对其造成损害。
3.防雷装置的选择和安装：建筑物内部可以安装防雷装置，例如避雷器和过电压保护器，用于吸收和释放雷电能量。
4.人员安全培训：除了以上的防雷措施外，建筑物内部的人员也应该接受防雷安全培训，了解如何避免雷电事故，并知道如何正确行动当雷电来临。
实施要点为了确保建筑物的防雷措施有效地实施，以下是一些实施要点：1.由专业的防雷工程师进行设计和规划。
电气设备防雷规范要求及防护措施
电气设备防雷规范要求及防护措施电气设备防雷规范要求及防护措施在电力行业和建筑领域中具有重要的意义。
随着科技的不断发展，人们对电气设备的需求也在不断增加，因此，在使用和安装电气设备时，必须严格遵守相关的防雷规范要求，以确保设备的安全使用和人身安全。
一、电气设备防雷规范要求1. 灵敏度级别根据电气设备所处的环境条件和使用要求，规定了不同灵敏度级别的设备，例如，较高的灵敏度级别适用于医疗设备和计算机等精密仪器。
在电气设备的开发和使用中，要确保其灵敏度级别符合相应的规范要求。
2. 外部闪击电流浪涌保护防雷规范要求在电气设备上安装外部闪击电流浪涌保护装置，以防止天气恶劣时发生的大气电荷的灾害性影响。
这些保护装置包括避雷针、避雷网和避雷器等。
3. 接地系统电气设备的接地系统是电气安全的重要组成部分。
防雷规范要求设备必须具备正确且良好的接地系统，以确保设备和人员在雷电天气条件下的安全。
4. 金属外壳和屏蔽大多数电气设备都具有金属外壳或屏蔽，可以有效防护设备内部的电子元件免受雷电的侵害。
防雷规范要求这些金属外壳和屏蔽必须连接良好，避免漏电和电磁辐射。
5. 安全距离电气设备与雷电直接接触时，有可能导致设备过载或短路，甚至引发火灾等严重后果。
规范要求在选择设备安装位置时，考虑到设备与雷电活动的安全距离，以降低这些风险。
二、电气设备防护措施1. 安装接地系统安装良好的接地系统是防止电气设备受到雷电侵害的重要措施之一。
接地系统应包括合适的接地电极和地线，确保设备与地之间的电位差维持在安全范围内。
2. 安装避雷装置合理选择和安装避雷装置可以有效地减少雷电对电气设备的伤害。
避雷装置包括避雷针、避雷网和避雷器等，可以将雷击电流引导到地面，避免对设备造成直接损害。
3. 使用金属外壳和屏蔽选择具有金属外壳和屏蔽的电气设备，可以提供额外的保护，有效减少雷电对电子元件的影响。
同时，确保金属外壳和屏蔽良好连接，以保持电气设备的完整性和安全性。
建筑物中的电气设计与防雷
建筑物中的电气设计与防雷当现代城市中高楼大厦成为日常生活的一部分，电气设计和防雷问题变得越来越重要。
在建筑物设计中，安全性和可靠性是非常重要的。
因此，电气系统设计和防雷系统安装是必要的工程，需要专业人员来解决。
电气设计电气设计是建筑物中的一个必不可少的部分。
这项工作主要负责将电力输送到建筑物中的所有设备和设施中。
在设计时，需要考虑很多因素，例如建筑物之间的距离，建筑物内部的电路布置以及电源的供应要求等。
要尽可能地保证电气系统的稳定性和安全性，设计人员应该首先考虑合适的线路容量，并确保电线和电缆的选择符合国家和地方标准，防止过量和过高的流量和电压损坏电器设备等问题。
同时，建筑物内部的控制系统也需要进行精确设计，以确保所有电器设备都能高效地协同工作。
防雷设计随着科技工程的不断更新，现代建筑物建设已经越来越高，导致大楼成为雷电击中的高风险区域。
因此，防雷设计是建筑物设计中非常重要的一部分。
几乎所有现代建筑都需要设置防雷系统。
它们包括对建筑物的内部和外部结构的防雷设计以及防雷接地设计。
内部防雷设计通常包括使用避雷针或接地线，以提供紧急放电和导流。
同时，在一个建筑物的外部，需要安装一定数量的避雷器和避雷针，以确保建筑物的整个外部结构都得到良好的保护。
建筑物的防雷系统应该经过严格的测试，以确保所有系统的有效性和安全性，以及在万一被击中时，所有人员都能得到正确的保护。
结论无论建筑物是新建的还是正在进行的施工，电气设计和防雷设计都是至关重要的步骤。
它们需要专业人员的参与，并需要经过严格的测试和验收来确保它们是安全且有效的。
在此过程中，应该严格遵循国家和地方标准和条例，以确保建筑物的稳定性和安全性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
住宅建筑电气防雷措施
直击雷的防护防避直击雷主要依据是国际电工委员会IEC1312_1～3《雷电电磁脉冲的防护》、《电子计算机机房设计规范》、《电子设备雷击导则》、《建筑物防雷设计规范》等。
通常都是采纳避雷针、避雷带、避雷线、避雷网或金属物件作为接闪器，将雷电流接收下来，并通过作引下线的金属导体导引至埋于大地起散流作用的接地装置再泄散入地。
感应雷的防护：
①电源防雷。
按照楼房建设的要求，配电系统电源防雷应采纳一体化防护，由于避雷器生产厂家的设计思想各不相同，相应其避雷器的性能特点也不尽同意。
②暗号系统防雷。
与电源防雷一样，通讯网络的防雷主要采纳通讯避雷器防雷。
日前，计算机远程联网常采纳的方式有电话线、专线、X.25、DDN和帧中继等，通讯网络设备主要为MODEM、DTU、路由器和远程中断操纵器等。
通常按照通讯线路的类型、通讯频带、线路电平等选择通讯避雷器，将通讯避雷器串联在通讯线路上。
③等电位联接。
等电位联接的目的，在于减小需要防雷的空间内各金属部件和各系统之间的电位差。
为防止雷电反击，将机房内的主机金属外壳、UPS及电池箱金属外壳、金属地板框架、金属门框架、设施管路、电缆桥架、铝合金窗的等电位连接，并以最短的线路连到最近的等电位连接带或其它已做了等电位连接的金属物上，且各导电物之间的尽量附加多次彼此连接。
④金属屏蔽及重复接地。
在做好以上办法的基础上，还应采纳有效屏蔽、重复接地等办法，幸免架空导线直接进入建筑物楼内和机房设备，尽可能埋地缆进入，并用金属导管屏蔽，屏蔽金属管在进入建筑物或机房前重复接地，最大限度衰减从各种导线上引入雷电高电压。
防雷电侵入波为了防止雷电侵入波沿低电压线路进入室内，低压线路最好采纳地下电缆供电，在入户端应将电缆的金属外皮及金属线槽等接地。
采纳架空线供电时，在进户外装设一组低压阀型避雷器或2～3mm的庇护间隙，并与绝缘子铁脚一起接地。
接地装置可以与电气设备的接地装置并用。
接地电阻不得大于5～30Ω。
阀型避雷器装在被庇护物的引人端。
其上端接在线路上，下端接地。
正常时，避雷器的间隙保持绝缘状态,不影响系统的运行，当因雷击，有高压冲击波沿线路袭来时，避雷器间隙击穿而接地，从而强行切断冲击波，这时进入被庇护物的电压仅是雷电流通过避雷器及其引线和接地装置产生的残压。
雷电流通过以后避雷器间隙又恢复绝缘状态，以便系统正常运行。
①对电缆进出线，应在进出端将电缆的金属外支、钢管等与电气设备接地相连。
当电缆转换为架空线时，应在转换处装设避雷器；避雷器、电缆金属外皮和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不宜大于10Ω。
②对低压架空进出线，应在进出处设置避雷器与绝缘子铁脚、金具连在一起接到电气设备的接地装置上，当多回路架空进出线时，可仅在母线或总配电箱处装设一组避雷器或其它型式的过电压庇护器，但绝缘子铁脚、金具仍应接到接地装置上。
