隔膜阀详细说明
隔膜阀
隔膜阀(diaphragm valve)是一种特殊形式的截断阀，出现于20世纪20年代。
它的启闭件是一块用软质材料制成的隔膜，把阀体内腔与阀盖内腔及驱动部件隔开，故称隔膜阀。
特点最突出特点是隔膜把下部阀体内腔与上部阀盖内腔隔开，使位于隔膜上方的阀杆、阀瓣等零件不受介质腐蚀，省去了填料密封结构，且不会产生介质外漏。
1、采用橡胶或塑料等软质密封制作的隔膜，密封性较好。
由于隔膜为易损件，应视介质特性而定期更换。
2、受隔膜材料限制，隔膜阀适用于低压和温度相对不高的场合。
3、隔膜阀按结构形式可分为：屋式、直流式、截止式、直通式、闸板式和直角式六种；连接形式通常为法兰连接；按驱动方式可分为手动、电动和气动三种，其中气动驱动又分为常开式、常闭式和往复式三种。
4.一般不宜用于温度高于60度及输送有机溶剂和强氧化介质的管路中，也不宜在较高压力的管路中使.衬里材料的使用温度和适用介质隔膜阀类型、结构和工作原理：隔膜泵又称控制泵，是执行器的主要类型，通过接受调节控制单元输出的控制信号，借助动力操作去改变流体流量。
隔膜泵一般由执行机构和阀门组成。
如果按其所配执行机构使用的动力，隔膜泵可以分为气动、电动、液动三种，即以压缩空气为动力源的气动隔膜泵，以电为动力源的电动隔膜泵，以液体介质(如油等)压力为动力的电液动隔膜泵，另外，按其功能和特性分，还有电磁阀、电子式、智能式、现场总线型隔膜泵等。
隔膜泵的产品类型很多，结构也多种多样，而且还在不断更新和变化。
一般来说阀是通用的，既可以与气动执行机构匹配，也可以与电动执行机构或其他执行机构匹配。
管夹阀的阀体类型选择阀体的选择是管夹阀选择中最重要的环节。
在选择阀门之前，要对控制过程的介质、工艺条件和参数进行细心的分析，收集足够的数据，了解系统对隔膜泵的要求，根据所收集的数据来确定所要使用的阀门类型。
衬氟塑料球阀阀芯形状结构主要根据所选择的流量特性和不平衡力等因素考虑。
耐磨损性当流体介质是含有高浓度磨损性颗粒的悬浮液时，阀芯、阀座接合面每一次关闭都会受到严重摩擦。

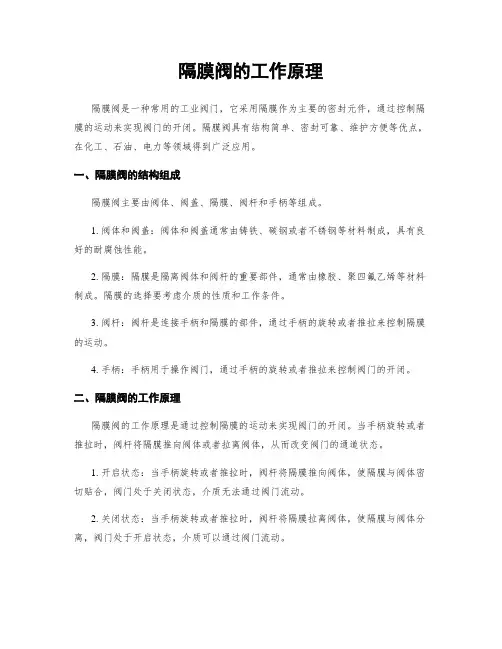

隔膜阀的工作原理
隔膜阀的工作原理隔膜阀是一种常用的工业阀门，它采用隔膜作为主要的密封元件，通过控制隔膜的运动来实现阀门的开闭。
隔膜阀具有结构简单、密封可靠、维护方便等优点，在化工、石油、电力等领域得到广泛应用。
一、隔膜阀的结构组成隔膜阀主要由阀体、阀盖、隔膜、阀杆和手柄等组成。
1. 阀体和阀盖：阀体和阀盖通常由铸铁、碳钢或者不锈钢等材料制成，具有良好的耐腐蚀性能。
2. 隔膜：隔膜是隔离阀体和阀杆的重要部件，通常由橡胶、聚四氟乙烯等材料制成。
隔膜的选择要考虑介质的性质和工作条件。
3. 阀杆：阀杆是连接手柄和隔膜的部件，通过手柄的旋转或者推拉来控制隔膜的运动。
4. 手柄：手柄用于操作阀门，通过手柄的旋转或者推拉来控制阀门的开闭。
二、隔膜阀的工作原理隔膜阀的工作原理是通过控制隔膜的运动来实现阀门的开闭。
当手柄旋转或者推拉时，阀杆将隔膜推向阀体或者拉离阀体，从而改变阀门的通道状态。
1. 开启状态：当手柄旋转或者推拉时，阀杆将隔膜推向阀体，使隔膜与阀体密切贴合，阀门处于关闭状态，介质无法通过阀门流动。
2. 关闭状态：当手柄旋转或者推拉时，阀杆将隔膜拉离阀体，使隔膜与阀体分离，阀门处于开启状态，介质可以通过阀门流动。
隔膜阀的工作原理主要依靠隔膜的运动来实现阀门的开闭，隔膜的运动是由手柄的旋转或者推拉来控制的。
当手柄旋转或者推拉时，阀杆将隔膜推向阀体或者拉离阀体，从而改变阀门的通道状态。
三、隔膜阀的优点和应用领域1. 优点：- 结构简单，维护方便：隔膜阀的结构相对简单，拆装方便，维护维修成本低。
- 密封可靠：隔膜阀采用隔膜作为主要的密封元件，具有良好的密封性能，能够有效防止介质泄漏。
- 耐腐蚀性好：隔膜阀的阀体和阀盖通常采用耐腐蚀性能较好的材料制成，能够适应各种腐蚀性介质。
- 开闭方便：隔膜阀的开闭操作相对简单，通过手柄的旋转或者推拉即可实现。
2. 应用领域：- 化工行业：隔膜阀在化工行业中广泛应用，用于控制各种腐蚀性介质的流动，如酸、碱、盐等。
隔膜阀操作说明及注意事项
隔膜阀操作说明及注意事项
1.1简介：
卫生型隔膜阀是根据制药、生物工程等洁净行业开发的无死角控制阀门，阀门操作简单，使用寿命长，安装便利。
是制药、生物工程首选产品。
1.2阀门结构：
1.3阀门规格：
1.4膜片：
材质：A、PTFE/EPDM B、高强度硅胶C、EPDM（高强度三元乙丙）D、氟橡胶
1.5膜片更换：
图二、
图一、
拧上螺栓装上压盖顺时针装上膜片后回旋一圈
图三、图四、
对角旋紧4个螺栓装上旋紧限位螺母回旋一圈
图五、
装上手轮及手轮盖
1.6注意事项：
1、手轮工作温度为40-50℃,过高温度会使手轮融化。
2、安装角度30-40度为佳，可达到无死角状态。
3、接口标准为ISO2852。

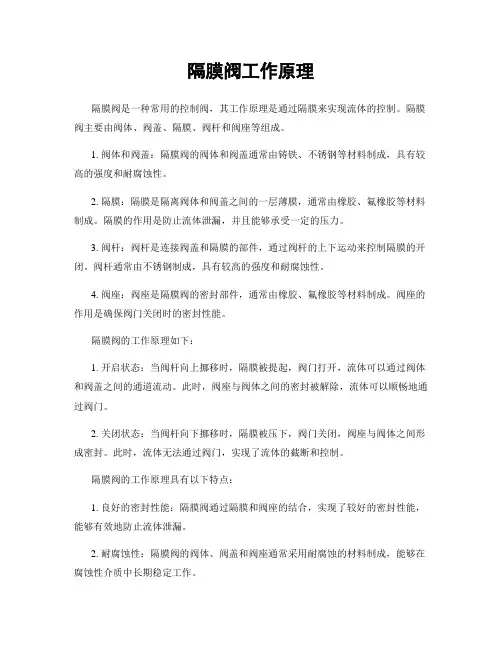

隔膜阀工作原理
隔膜阀工作原理隔膜阀是一种常用的控制阀，其工作原理是通过隔膜来实现流体的控制。
隔膜阀主要由阀体、阀盖、隔膜、阀杆和阀座等组成。
1. 阀体和阀盖：隔膜阀的阀体和阀盖通常由铸铁、不锈钢等材料制成，具有较高的强度和耐腐蚀性。
2. 隔膜：隔膜是隔离阀体和阀盖之间的一层薄膜，通常由橡胶、氟橡胶等材料制成。
隔膜的作用是防止流体泄漏，并且能够承受一定的压力。
3. 阀杆：阀杆是连接阀盖和隔膜的部件，通过阀杆的上下运动来控制隔膜的开闭。
阀杆通常由不锈钢制成，具有较高的强度和耐腐蚀性。
4. 阀座：阀座是隔膜阀的密封部件，通常由橡胶、氟橡胶等材料制成。
阀座的作用是确保阀门关闭时的密封性能。
隔膜阀的工作原理如下：1. 开启状态：当阀杆向上挪移时，隔膜被提起，阀门打开，流体可以通过阀体和阀盖之间的通道流动。
此时，阀座与阀体之间的密封被解除，流体可以顺畅地通过阀门。
2. 关闭状态：当阀杆向下挪移时，隔膜被压下，阀门关闭，阀座与阀体之间形成密封。
此时，流体无法通过阀门，实现了流体的截断和控制。
隔膜阀的工作原理具有以下特点：1. 良好的密封性能：隔膜阀通过隔膜和阀座的结合，实现了较好的密封性能，能够有效地防止流体泄漏。
2. 耐腐蚀性：隔膜阀的阀体、阀盖和阀座通常采用耐腐蚀的材料制成，能够在腐蚀性介质中长期稳定工作。
3. 适合范围广：隔膜阀适合于各种流体介质，包括液体、气体和腐蚀性介质等。
4. 简单可靠：隔膜阀的结构相对简单，没有复杂的传动装置，因此具有较高的可靠性和使用寿命。
总结起来，隔膜阀通过隔膜的开闭来控制流体的流动，具有良好的密封性能和耐腐蚀性，适合范围广，结构简单可靠。
在工业和民用领域中得到广泛应用。
上海阀门五厂气动隔膜阀说明书
上海阀门五厂气动隔膜阀说明书阀门是一种用于控制流体（液体、气体或粉末）通道的装置。
气动隔膜阀是一种特殊的阀门类型，它采用了气动控制原理，通过气动装置驱动隔膜来控制阀门的开启和关闭。
上海阀门五厂生产的气动隔膜阀具有结构简单、可靠性高、密封性能好等特点，广泛应用于化工、石油、冶金、电力、水处理等行业。
一、阀门结构气动隔膜阀由阀体、阀盖、隔膜和活塞组成。
阀体是整个阀门的主体，一般采用铸铁、铸钢或不锈钢材料制成，具有一定的强度和刚度。
阀盖和阀体连接在一起，起到防止流体泄漏的作用。
隔膜是气动隔膜阀的核心部件，由耐温、耐腐蚀的弹性材料制成，具有良好的密封性能和耐磨性。
活塞连接隔膜和阀盖，通过气动装置传递气源信号来实现阀门的开启和关闭。
二、阀门工作原理气动隔膜阀采用气动控制原理，通过气源压力的变化来控制阀门的开启和关闭。
当气源压力施加到阀门的活塞上时，活塞向下运动，压缩隔膜，使隔膜阀打开，流体可以通过阀门。
当气源压力消失时，活塞受到介质压力的作用，使隔膜回弹，阀门关闭。
三、阀门特点1.结构简单：气动隔膜阀由少量的零部件组成，结构简单，维修方便。
2.可靠性高：气动隔膜阀采用隔膜密封，无摩擦点，故存在润滑和密封设备时不会出现泄漏。
3.密封性能好：气动隔膜阀的隔膜与介质完全隔离，能够有效防止泄漏。
4.耐腐蚀性强：阀体和阀盖一般采用耐腐蚀材料制成，能够适应各种腐蚀介质。
5.适应性强：气动隔膜阀可以用于液体、气体、粉体等不同介质的控制。
四、阀门安装及维护1.安装：首先要清洁阀门及连接管道，确保不会有杂物进入阀门内部。
然后根据阀门的使用要求，选择合适的安装位置。
最后，根据阀门的安装尺寸，将阀门安装到相应的连接管道上，并对连接处进行密封。
2.维护：定期检查阀门的运行状况，如发现泄漏、卡阻等问题，及时进行维护。
同时，要定期对阀门进行清洁，清除积聚在阀门内部的污物。
阀门注意事项：避免使用过大的扭矩，以免损坏阀门；避免随意更换阀门零部件，以免影响其正常工作。
隔膜阀工作原理
隔膜阀工作原理隔膜阀是一种常见的控制阀，其工作原理主要是通过隔膜来控制介质的流动。
隔膜阀具有结构简单、密封性好、易于维护等优点，因此在工业领域得到广泛应用。
下面将详细介绍隔膜阀的工作原理。
一、隔膜阀的结构1.1 隔膜：隔膜阀的关键部件是隔膜，隔膜通常由橡胶或者塑料等材料制成，具有良好的弹性和耐腐蚀性。
1.2 阀体：隔膜阀的阀体通常由铸铁、不锈钢等材料制成，具有良好的耐压性和耐腐蚀性。
1.3 操作装置：隔膜阀通常配备有手动、气动或者电动操作装置，用于控制隔膜的开闭。
二、隔膜阀的工作原理2.1 阀门关闭状态：当操作装置关闭隔膜阀时，隔膜被压紧在阀座上，阀门关闭，介质无法通过阀门流动。
2.2 阀门开启状态：当操作装置打开隔膜阀时，隔膜受到压力，向上挪移，介质可以通过阀门流动。
2.3 控制介质流量：通过调节操作装置，可以控制隔膜的开闭程度，从而控制介质的流量。
三、隔膜阀的应用范围3.1 化工行业：隔膜阀在化工行业中被广泛应用，用于控制各种化工介质的流动。
3.2 食品格业：隔膜阀在食品格业中也有应用，用于控制食品原料的流动。
3.3 制药行业：隔膜阀在制药行业中具有重要作用，用于控制药品原料的流动。
四、隔膜阀的维护与保养4.1 定期检查：隔膜阀需要定期检查隔膜的磨损情况，及时更换磨损严重的隔膜。
4.2 清洁保养：隔膜阀需要定期清洁阀体和阀座，保持阀门的密封性能。
4.3 注意安全：在操作隔膜阀时，需要注意安全措施，避免因操作不当造成事故。
五、隔膜阀的发展趋势5.1 智能化：随着科技的发展，隔膜阀将趋向智能化，实现远程控制和监测。
5.2 节能环保：隔膜阀将更加注重节能环保，采用更加环保的材料和技术。
5.3 多功能化：隔膜阀将具有更多的功能，能够适应不同行业的需求，提高其适合性。
总结：隔膜阀作为一种重要的控制阀，具有结构简单、工作稳定等优点，在工业领域得到广泛应用。
了解隔膜阀的工作原理有助于更好地使用和维护隔膜阀，提高生产效率和安全性。
隔膜阀的工作原理
隔膜阀的工作原理隔膜阀是一种常用的控制阀，其工作原理基于隔膜的运动来控制介质的流动。
隔膜阀在工业生产中具有广泛的应用，能够有效地控制流体的流动，保证系统的稳定运行。
本文将从隔膜阀的结构、工作原理、优缺点、应用范围和维护保养等方面进行详细介绍。
一、结构1.1 隔膜阀由阀体、阀盖、隔膜和阀芯组成。
1.2 阀体和阀盖之间夹着一个柔性的隔膜，隔膜可以根据阀芯的运动而移动。
1.3 隔膜阀的阀芯通过阀杆与手柄相连，通过手柄的控制来实现阀芯的开启和关闭。
二、工作原理2.1 当手柄旋转，阀芯向下移动，隔膜被压缩，介质从阀体的进口流入。
2.2 当手柄旋转，阀芯向上移动，隔膜被拉伸，介质从阀体的出口流出。
2.3 隔膜的运动控制了介质的流动方向和流量，实现了对介质的精确控制。
三、优缺点3.1 优点：隔膜阀结构简单，密封性好，适用于腐蚀性介质和高粘度介质。
3.2 缺点：隔膜易受高温和高压影响，容易磨损，需要定期更换。
3.3 隔膜阀的维护保养相对较为复杂，需要定期检查隔膜的磨损程度和润滑情况。
四、应用范围4.1 隔膜阀广泛应用于化工、石油、制药、食品等行业，用于控制各种介质的流动。
4.2 隔膜阀适用于高温、高压、腐蚀性介质的控制，具有良好的密封性和流量调节性能。
4.3 隔膜阀还常用于污水处理、污泥处理等环境要求严格的场合，能够有效地控制介质的流动。
五、维护保养5.1 定期检查隔膜的磨损情况，及时更换磨损严重的隔膜。
5.2 定期检查阀体和阀芯的密封性能，保证阀门的正常运行。
5.3 定期润滑阀芯和阀杆，减少阀门的摩擦，延长使用寿命。
综上所述，隔膜阀作为一种常用的控制阀，在工业生产中发挥着重要作用。
了解隔膜阀的工作原理、优缺点、应用范围和维护保养方法，有助于更好地使用和维护隔膜阀，确保系统的稳定运行。
隔膜阀工作原理
隔膜阀工作原理引言概述：隔膜阀是一种常用的控制阀门，广泛应用于工业领域。
它的工作原理是通过隔膜的移动来控制介质的流动。
本文将详细介绍隔膜阀的工作原理，包括隔膜阀的结构和工作过程。
一、隔膜阀的结构1.1 隔膜阀的主要组成部分隔膜阀由阀体、阀盖、隔膜、阀座、阀杆等组成。
阀体和阀盖通常由铸铁、铸钢或不锈钢制成，而隔膜通常由弹性材料制成，如橡胶或聚四氟乙烯。
阀座通常由金属或橡胶制成，用于密封阀体和隔膜之间的空间。
1.2 隔膜阀的工作原理隔膜阀通过阀杆的上下运动来控制隔膜的位置。
当阀杆向上移动时，隔膜被抬起，介质从阀体的进口流入阀体的上部。
当阀杆向下移动时，隔膜被压下，介质从阀体的上部流入阀体的出口。
通过调节阀杆的位置，可以控制介质的流量。
1.3 隔膜阀的优点隔膜阀具有以下几个优点：- 良好的密封性能：由于隔膜与阀座之间没有直接接触，因此隔膜阀具有良好的密封性能，能够有效防止介质泄漏。
- 耐腐蚀性强：隔膜通常由耐腐蚀的材料制成，因此隔膜阀对腐蚀性介质具有较好的适应性。
- 结构简单可靠：隔膜阀的结构相对简单，易于维护和维修。
二、隔膜阀的工作过程2.1 阀门关闭状态当隔膜阀处于关闭状态时，阀杆向下移动，将隔膜压紧在阀座上，阻止介质的流动。
此时，阀体的进口和出口之间形成了一个封闭的空间，阻止介质的进出。
2.2 阀门开启状态当需要开启隔膜阀时，阀杆向上移动，隔膜被抬起。
介质从阀体的进口流入阀体的上部，然后通过隔膜的孔洞流入阀体的下部，最后从阀体的出口流出。
通过调节阀杆的位置，可以控制介质的流量。
2.3 阀门调节状态隔膜阀还可以用于调节介质的流量。
通过调节阀杆的位置，可以改变隔膜的开度，从而控制介质的流量大小。
当阀杆向上移动时，隔膜的开度增大，介质流量增加；当阀杆向下移动时，隔膜的开度减小，介质流量减小。
三、隔膜阀的应用领域3.1 化工工业由于隔膜阀具有良好的耐腐蚀性和密封性能，广泛应用于化工工业中，用于控制各种腐蚀性介质的流动。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
隔膜阀的结构形式与一般阀门很不相同，它是依靠柔软的橡胶模或塑料膜来控制流体运动的。
其工作原理见下图。
常用的隔膜阀材质分为铸铁隔膜阀，铸钢隔膜阀，不锈钢隔膜阀，塑料隔膜阀。
简介
隔膜阀
隔膜阀的结构形式与一般阀门大不相同，是一种新型的阀门，是一种特殊形式的截断阀，它的启闭件是一块用软质材料制成的隔膜，把阀体内腔与阀盖内腔及驱动部件隔开，现广泛使用在各个领域。
常用的隔膜阀有衬胶隔膜阀、衬氟隔膜阀、无衬里隔膜阀、塑料隔膜阀。
隔膜阀是在阀体和阀盖内装有一挠性隔膜或组合隔膜，其关闭件是与隔膜相连接的一种压缩装置。
阀座可以是堰形，也可以是直通流道的管壁。
隔膜阀的优点是其操纵机构与介质通路隔开，不但保证了工作介质的纯净，同时也防止管路中介质冲击操纵机构工作部件的可能性。
此外，阀杆处不需要采用任何形式的单独密封，除非在控制有害介质中作为安全设施使用。
隔膜阀中，由于工作介质接触的仅仅是隔膜和阀体，二者均可以采用多种不同的材料，因此该阀能理想地控制多种工作介质，尤其适合带有化学腐蚀性或悬浮颗粒的介质。
隔膜阀的工作温度通常受隔膜和阀体衬里所使用材料的限制，它的工作温度范围大约为－50～175℃。
隔膜阀结构简单，只由阀体、隔膜和阀盖组合件三个主要部件构成。
该阀易于快速拆卸和维修，更换隔膜可以在现场及短时间内完成。
相符，并应清洗内腔，以防止污物卡阻或损伤密封部件。
②橡胶衬里层和橡胶隔膜表面切勿涂刷油脂类物品，以防橡胶溶胀，影响隔膜阀使用寿命。
③手轮或传动机构，不允许作起吊用，并严禁碰撞。
④手动操作隔膜阀时，不得借助于辅助杠杆，以防扭力过大而损伤驱动部件或密封部位。
⑤隔膜阀应存放在干燥通风的室内，严禁堆放，库存隔膜阀的两端通道必须封口，且启闭件应处于微开启状态。
结构分类隔膜阀按结构形式可分为：屋式、直流式、截止式、直通式、闸板式和直角式六种；连接形式通常为法兰连接；按驱动方式可分为手动、电动和气动三种，其中气动驱动又分为常开式、常闭式和往复式三种。
（1）屋脊式（堰式）
也称突缘式，是最基本的一种常用代号为（G41）。
其结构如下图所示。
从图中可以看出，其阀体是有衬里的。
隔膜阀阀体衬里，就是为了更好的发挥它的耐腐蚀特性。
这类结构，除直通式外，还可以制成直角式的，见下图：
直通式截止阀其结构形状与截止阀相似，见下图；
这种形式的隔膜阀，流体阻力比屋脊式隔膜阀大，但密封面积大，密封性能好，可适用于真空度高的管道。
直流式闸板阀其结构形式与闸阀相似，如下图
闸板式隔膜阀流体阻力最小，适合于输送粘性物料。
隔膜材料常用天然橡胶、氯丁橡胶、丁晴橡胶、异丁橡胶、氟化橡胶和聚氟乙丙烯塑料（F46）等。
隔膜阀的缺点是耐压不高，一般在6kgf/cm2(0.6MPa)之内；耐温性能也受隔膜的限制，一般只能耐60~80℃，最高（氟化橡胶）也不超过180℃。
隔膜阀的特点及选用（1）流体阻力小。
（2）能用于含硬质悬浮物的介质；由于介质只与阀体和隔膜接触，所以无需填料函，不存在填料函泄漏问题，对阀杆部分无腐蚀可能。
（3）适用于有腐蚀性、粘性、浆液介质。
（4）不能用于压力较高的场合。
1.316L VIM-VAR不锈钢阀体；
2.适合高纯度应用；
3.Elgiloy材料隔膜，强度高耐腐蚀，使用寿命长；
4.全密闭式PCTFE阀座设计具有优越的抗胀和防污染力；
5.超高纯工艺规范；
6.与介质接触表面电解抛光，粗糙度Ra平均0.13 μm
7.氦气泄漏测试最大漏率为1 10 std cm /s
8.低压和高压两种阀型；
9.手动和气动执行机构；
10.铝材料活塞加快阀门的开关速度；
11.多种手柄形式和颜色。
高性能全金属隔膜阀[1]
1.全金属壳体，无填料；
2.可重复的关闭，带有全包围的软阀杆尖；
3.压力从真空至3500 psig (241 bar)；
4.温度从-100 至250° F (-73 至121° C)；
5.氦气泄漏测试最大漏率为4x10的-9次方 std cm /s；
6.圆形手柄，从全开至关闭要求约一又二分之一圈；
7.条形手柄，从全开至关闭只需转动手柄四分之一圈。
