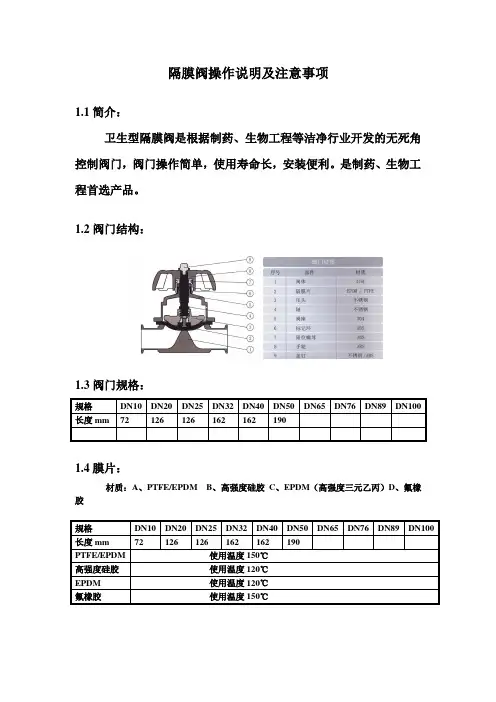

隔膜阀操作说明及注意事项
隔膜阀操作说明及注意事项
隔膜阀操作说明及注意事项
1.1简介：
卫生型隔膜阀是根据制药、生物工程等洁净行业开发的无死角控制阀门，阀门操作简单，使用寿命长，安装便利。
是制药、生物工程首选产品。
1.2阀门结构：
1.3阀门规格：
1.4膜片：
材质：A、PTFE/EPDM B、高强度硅胶C、EPDM（高强度三元乙丙）D、氟橡胶
1.5膜片更换：
图二、
图一、
拧上螺栓装上压盖顺时针装上膜片后回旋一圈
图三、图四、
对角旋紧4个螺栓装上旋紧限位螺母回旋一圈
图五、
装上手轮及手轮盖
1.6注意事项：
1、手轮工作温度为40-50℃,过高温度会使手轮融化。
2、安装角度30-40度为佳，可达到无死角状态。
3、接口标准为ISO2852。

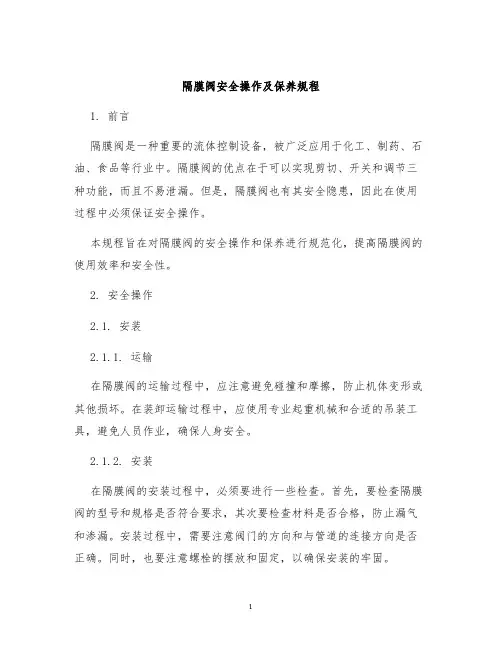

隔膜阀安全操作及保养规程
隔膜阀安全操作及保养规程1. 前言隔膜阀是一种重要的流体控制设备，被广泛应用于化工、制药、石油、食品等行业中。
隔膜阀的优点在于可以实现剪切、开关和调节三种功能，而且不易泄漏。
但是，隔膜阀也有其安全隐患，因此在使用过程中必须保证安全操作。
本规程旨在对隔膜阀的安全操作和保养进行规范化，提高隔膜阀的使用效率和安全性。
2. 安全操作2.1. 安装2.1.1. 运输在隔膜阀的运输过程中，应注意避免碰撞和摩擦，防止机体变形或其他损坏。
在装卸运输过程中，应使用专业起重机械和合适的吊装工具，避免人员作业，确保人身安全。
2.1.2. 安装在隔膜阀的安装过程中，必须要进行一些检查。
首先，要检查隔膜阀的型号和规格是否符合要求，其次要检查材料是否合格，防止漏气和渗漏。
安装过程中，需要注意阀门的方向和与管道的连接方向是否正确。
同时，也要注意螺栓的摆放和固定，以确保安装的牢固。
2.2. 操作2.2.1. 操作前的准备在隔膜阀操作前，需要先确认管道内介质的性质和工况参数，以及隔膜阀的开启和关闭方向。
在进行操作前，还需检查隔膜阀是否正常，是否漏气或渗漏等，确保操作安全。
2.2.2. 操作过程中的安全措施在隔膜阀的操作过程中，需要注意以下几点：•不要使用力过大的方式操作隔膜阀，以免损坏阀体和隔膜；•不要强行打开或关闭隔膜阀，以免止损装置受损；•在操作过程中，要遵循先关小阀门后关大阀门的原则，避免造成冲击压力；•当发现隔膜阀有渗漏或是异常情况时，要及时停机检修，并记录相关信息；•在操作过程中要佩戴个人防护装备，避免眼睛、皮肤等受到介质的伤害。
2.3. 停机在隔膜阀停机之后，应该将阀门的组件进行分类清洗，并进行物理和化学清洗。
除了清洗的工作之外，还需要将隔膜阀中的积水全部排空，防止生锈等问题的发生。
在清洗之后，还需要对隔膜阀进行检查和维修，以保障以后的使用。
3.1. 周期性检查隔膜阀的操作稳定性和安全性需要周期性的检查和保养。
对于新开通的管道，应在运行前及运行后的第一年进行特别的检查和保养工作。

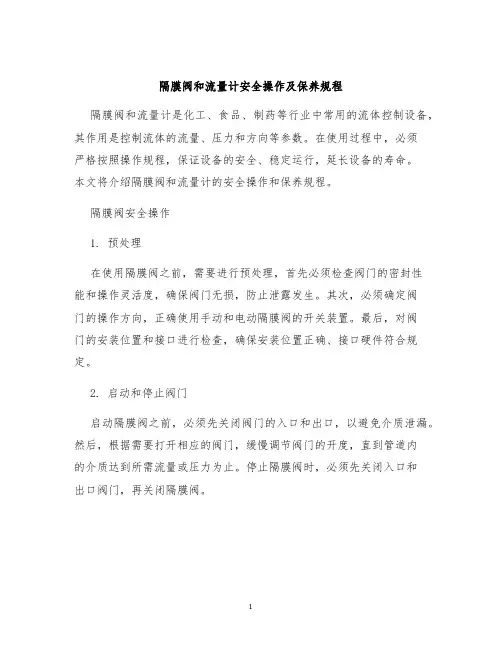

隔膜阀和流量计安全操作及保养规程
隔膜阀和流量计安全操作及保养规程隔膜阀和流量计是化工、食品、制药等行业中常用的流体控制设备，其作用是控制流体的流量、压力和方向等参数。
在使用过程中，必须严格按照操作规程，保证设备的安全、稳定运行，延长设备的寿命。
本文将介绍隔膜阀和流量计的安全操作和保养规程。
隔膜阀安全操作1. 预处理在使用隔膜阀之前，需要进行预处理，首先必须检查阀门的密封性能和操作灵活度，确保阀门无损，防止泄露发生。
其次，必须确定阀门的操作方向，正确使用手动和电动隔膜阀的开关装置。
最后，对阀门的安装位置和接口进行检查，确保安装位置正确、接口硬件符合规定。
2. 启动和停止阀门启动隔膜阀之前，必须先关闭阀门的入口和出口，以避免介质泄漏。
然后，根据需要打开相应的阀门，缓慢调节阀门的开度，直到管道内的介质达到所需流量或压力为止。
停止隔膜阀时，必须先关闭入口和出口阀门，再关闭隔膜阀。
3. 定期检查和维护隔膜阀经常用于流体处理系统中，容易受到压力和温度的影响，容易产生磨损和漏气现象。
因此，必须定期检查和维护隔膜阀，主要包括以下方面：•检查隔膜、活塞、弹簧、阀门、接头等零件的损伤和磨损情况•清洗阀门和接头上的污垢和杂质•检查接头和密封面是否有裂痕、损伤和老化现象•检查操作手柄、电动机等具体部件的工作状态和性能流量计安全操作1. 前置工作在使用流量计之前，必须做好前置工作。
首先，清洗管道和流量计内部的杂质和污垢；其次，进行参数设置，包括量程、精度、工作压力和工作温度等；最后，进行耐压和泄漏测试。
2. 操作流量计在使用流量计时，必须注意以下事项：•确保流量计的接口和管道口径相匹配•确保流体流经流量计的方向与流量计标识一致•避免过度挤压或过度拉伸流量计管道•定期检查和校准流量计的测量值，确保其准确性•避免在高温或低温环境下使用流量计，以免影响精度和性能3. 定期检查和维护流量计是精密仪器，需要定期检查和维护。
主要包括以下方面：•检查流量计的外观和内部零件是否有损伤、磨损现象•清洗内部管道和维护传感器以确保其准确性和灵敏度•校准流量计的实际数值和设定数值之间的差异，以确保其正常运行结论隔膜阀和流量计是重要的流体控制设备，在工业生产中具有广泛的应用和重要的作用。

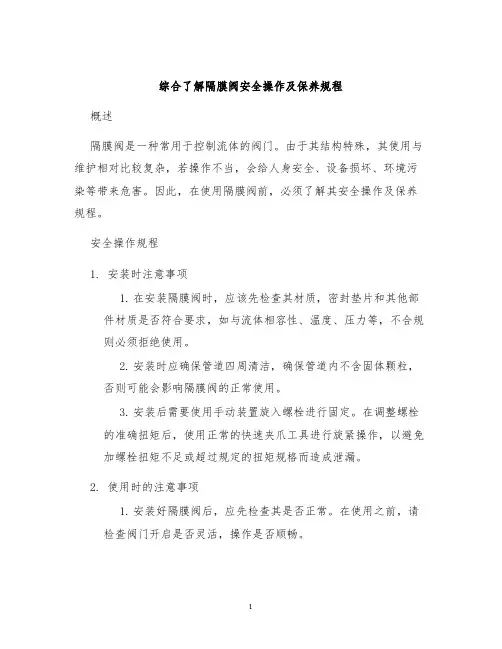

综合了解隔膜阀安全操作及保养规程
综合了解隔膜阀安全操作及保养规程概述隔膜阀是一种常用于控制流体的阀门。
由于其结构特殊，其使用与维护相对比较复杂，若操作不当，会给人身安全、设备损坏、环境污染等带来危害。
因此，在使用隔膜阀前，必须了解其安全操作及保养规程。
安全操作规程1. 安装时注意事项1.在安装隔膜阀时，应该先检查其材质，密封垫片和其他部件材质是否符合要求，如与流体相容性、温度、压力等，不合规则必须拒绝使用。
2.安装时应确保管道四周清洁，确保管道内不含固体颗粒，否则可能会影响隔膜阀的正常使用。
3.安装后需要使用手动装置旋入螺栓进行固定。
在调整螺栓的准确扭矩后，使用正常的快速夹爪工具进行旋紧操作，以避免加螺栓扭矩不足或超过规定的扭矩规格而造成泄漏。
2. 使用时的注意事项1.安装好隔膜阀后，应先检查其是否正常。
在使用之前，请检查阀门开启是否灵活，操作是否顺畅。
2.在启动隔膜阀之前和关闭之后，需要对其进行逐个检查，包括：阀门是否打开、关闭正常，操作手柄是否归位，阀门局部是否泄漏等。
3.隔膜阀接管前和排管后均应装有过滤器，以避免杂质进入系统。
4.在使用隔膜阀进行流量控制时，应该留意其最大流量和流速限制，否则容易引起爆管、漏水等危险。
3. 维护时的注意事项1.隔膜阀的外壳结构应定期检查和清除。
定期清理内部积存物，这些杂质是隔膜阀泄漏的常见原因。
2.隔膜阀经常暴露在酸性、碱性、高腐蚀性及高温高压等环境下，常用密封垫片会因材料老化而失效，因此需要定期更换阀门密封垫密封、并检查和更换弹簧、隔膜等易损耗部件。
3.隔膜阀使用后应该进行测试，特别是在使用前和换部件后需要逐个检查其性能。
测试应该包括密封，不泄漏，管道是否堵塞等。
保养规程1. 保养隔膜阀1.根据隔膜阀的种类和包装，应该细心阅读清洗、维护提示和说明书等信息，了解清洗建议、不锈钢处理和润滑方式等信息，以最大限度地保护其性能。
2.首先，应尽量减少隔膜阀运行时间，只有必要时才打开，以避免长时间暴露在环境中或不正常的操作方式损坏其性能。

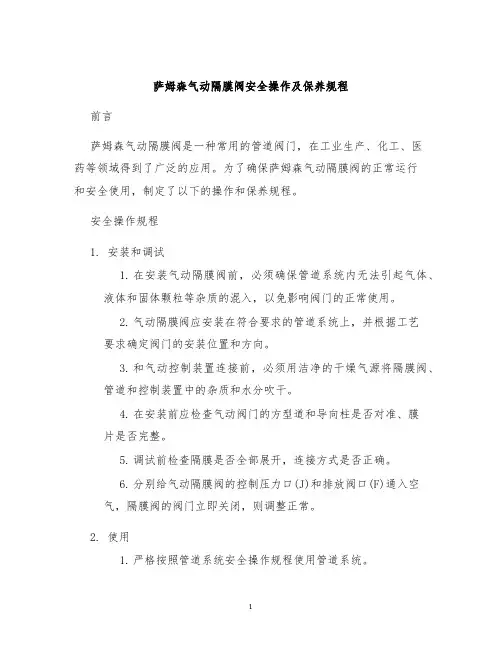

萨姆森气动隔膜阀安全操作及保养规程
萨姆森气动隔膜阀安全操作及保养规程前言萨姆森气动隔膜阀是一种常用的管道阀门，在工业生产、化工、医药等领域得到了广泛的应用。
为了确保萨姆森气动隔膜阀的正常运行和安全使用，制定了以下的操作和保养规程。
安全操作规程1. 安装和调试1.在安装气动隔膜阀前，必须确保管道系统内无法引起气体、液体和固体颗粒等杂质的混入，以免影响阀门的正常使用。
2.气动隔膜阀应安装在符合要求的管道系统上，并根据工艺要求确定阀门的安装位置和方向。
3.和气动控制装置连接前，必须用洁净的干燥气源将隔膜阀、管道和控制装置中的杂质和水分吹干。
4.在安装前应检查气动阀门的方型道和导向柱是否对准、膜片是否完整。
5.调试前检查隔膜是否全部展开，连接方式是否正确。
6.分别给气动隔膜阀的控制压力口(J)和排放阀口(F)通入空气，隔膜阀的阀门立即关闭，则调整正常。
2. 使用1.严格按照管道系统安全操作规程使用管道系统。
2.使用隔膜阀时必须将阀门开度调整到合适的位置，不能过度开启或关闭。
3.阀门开启时，周围必须没有人员进行作业，并要求配有压力表、温度计和流量计，及时的监控控制管道系统的工作状态。
4.阀门开启后应即时检查隔膜膜片是否完好，是否有渗漏。
5.禁止将气动隔膜阀用于高温、高压等特殊条件下的介质。
3. 停机1.停机前必须先关闭隔膜阀门，避免管道系统温度异变和压力变化对设备造成损坏。
2.当气动隔膜阀停止使用时，内部压力应排净，并将阀门、控制系统等设备进行保养。
4. 保养1.隔膜阀门每隔一定时间应进行检查和保养，以确保其正常工作状态。
2.对于经常使用的气动隔膜阀，应每年至少进行一次彻底的维修和保养。
3.保养前应向工程师申请停机维修，避免在操作中出现危险或者生产事故。
4.保养过程中，应使用适当的工具和设备，避免使用不当造成设备损坏或个人伤害。
5.保养过程中，应对阀门、控制系统、气路线等设备进行维护和清洁。
特别是气瓶、减压阀、压力表、滤芯等地方更应加强维护和更换。
隔膜阀三通安全操作及保养规程
隔膜阀三通安全操作及保养规程隔膜阀是一种常见的控制阀门，主要用于污水处理、化工以及食品和制药工业中的流体控制。
为保障设备的正常运行以及人身安全，下面介绍隔膜阀三通安全操作及保养规程。
一、隔膜阀的三通使用操作隔膜阀的三通用途较广，通常分为二通和三通。
二通即两孔相连；而三通则是三孔相连。
通常隔膜阀的三通操作分为三个步骤：1. 步骤一：两侧阀门与中间管道连接在三通阀中，中间管道是两侧管道相互连接的通道。
使用隔膜阀时，需要先确保两侧的阀门与中间管道连接，以保证流体能正常通过。
2. 步骤二：开启或关闭阀门隔膜阀三通的第二个操作步骤是开启或关闭其中一个或两个阀门。
在操作时，需要根据具体情况选择开启或关闭的阀门，避免将中间的管道阻塞，同时保持流体的正常流通。
3. 步骤三：关闭阀门在使用完隔膜阀的三通后，需要记得关闭所有阀门，以确保设备正常运行。
在关闭阀门时，需要逐个关闭，以避免由于过快关闭而导致管道内的液体冲击，影响设备的正常使用。
二、隔膜阀三通的保养注意事项在使用隔膜阀三通时，需要注意其保养和维护，并时常进行检查，以确保设备正常运行。
下面介绍隔膜阀三通保养的注意事项：1. 定期清洗设备隔膜阀的工作环境通常十分苛刻，经常会附着污垢和其他杂质。
因此，需要定期清洗设备，以确保设备正常运行。
在清洗过程中，需要使用温和的清洁剂和工具，避免对设备表面造成损害。
2. 定期更换密封件隔膜阀三通的密封件是保证设备正常运行的关键部件。
由于其长期工作在高压和高温的恶劣环境下，密封件容易磨损或老化。
因此，需要定期更换密封件，以确保设备的正常使用。
3. 定期检查设备在使用隔膜阀三通的过程中，需要定期对设备进行检查，特别要注意阀门、管道以及密封件的磨损和损坏情况。
如果发现设备出现问题，应及时维修或更换设备，以确保设备正常使用。
4. 维护保养记录在隔膜阀三通的使用过程中，应保持设备运行记录，并时时更新设备的维护保养情况。
这可以帮助用户及时发现问题，并作出相应的维护措施，避免设备出现不必要的损坏和故障。
隔膜阀的基本操作
隔膜阀的基本操作①隔膜阀阀带有旁通的闸阀在开启前应先打开旁通阀(以平衡进出的差压、减小开启力矩)。
②隔膜阀操作时，人体不能正对阀杆顶部，以防阀杆受压喷出伤人。
③隔膜阀开关操作要平稳、用力咬均匀，严禁使用冲击力，一般情况用手操作即可，避免使用加工杠杆操作新阀。
④隔膜阀手轮(手柄)强度的设计是以操作所需的扭力值为参考依据的，因此不可将手轮(手柄)当做操作踏板及任意增长或套接加长杠杆，或以扳手来过度增加扭力，不能使用绳索等作用在手轮(手柄)上，再以起重机或滑轮来操作或吊运阀门。
⑤带手轮或手柄的隔膜阀，顺时针转动手轮为关，逆时针转动为开。
当阀门全开后，应将手轮反方向回转1-2圈。
带有其他执行机构的闸阀的操作方式应严格遵循产品说明书。
⑥高压差下，闸板半开半关状态下易损坏闸板，因此闸阀不能用于节流或调节，一次性完全开启或完全关闭。
隔膜阀阀可以安装在任意角度的管道上，但不宜倒装，通常可侧立式或卧式安装，以防止管道中杂质在密封面上滞留。
隔膜阀阀蝶板的开度与流量基本呈线性比例变化，如果用作控制节流，当节流幅度较大时，蝶板的背面易发生气蚀，有损坏阀门的可能，故蝶板开度不宜太小，一般要求其开度应大于15°。
当蝶板处于中间开度时，水流动力矩会起作用，故操作机构需加自锁功能。
隔膜阀阀安装时应使阀门处于关闭状态，以防阀体变形。
特别要防止焊接管道或法兰时焊渣掉在密封面上，以确保阀门严密性。
系统作水压试验时，中线沟槽蝶阀应处于开启状态。
隔膜阀阀在存放和保管期间应使蝶板开启4°~5°，以防止密封圈产生疲劳变形。
隔膜阀阀的蝶板进口侧装有弯头时，会形成偏流，蝶板开闭力矩会增大，故要求蝶板与弯头间应有不小于4倍管径的距离。
隔膜阀的密封原理是靠楔形闸板上的两密封面和阀体上的两密封面楔入时的紧密结合来达密封的。
使用楔形闸板的目的是为了提高辅助的密封载荷,以使金属硬密封沟槽闸阀既能对高介质压力,也能对低介质压力进行密封。
卫生级气动隔膜阀安全操作及保养规程
卫生级气动隔膜阀安全操作及保养规程卫生级气动隔膜阀广泛应用于食品、制药、化工等行业中，由于其具有防漏、防污染、不堵塞等优点而备受青睐。
然而，在使用过程中，用户必须严格遵守安全操作规程并进行定期保养，以确保隔膜阀的安全、可靠使用。
本文将介绍卫生级气动隔膜阀的安全操作步骤及保养规程。
一、安全操作步骤1. 准备工作在操作卫生级气动隔膜阀之前，首先应了解气动隔膜阀的结构和工作原理，查看气动隔膜阀的外观是否完好无损；检查物料管路是否正确安装、各管路与气动隔膜阀是否连接牢固，电气装置是否接好地线等。
完成准备工作后，确保现场环境干净整洁，保持通风良好，并且制订好应急处理方案。
2. 操作步骤在操作卫生级气动隔膜阀之前，应确保气动隔膜阀处于关闭状态，并关闭进气和出气阀。
接通气源（压力不应超过0.7Mpa）并将控制线路接好。
启动气源并进行空载试运转，确保阀门开启和关闭灵活、无卡滞现象。
待气动隔膜阀正常运行后，可将进气阀打开，使气源进入隔膜腔使隔膜呈震荡状态，达到操作目的。
当进入准备停止之前，先关闭进气阀，等隔膜在振动状态下停止后再关闭出气阀，结束操作。
3. 维护保养为确保卫生级气动隔膜阀的正常工作，还需定期对其进行维护保养。
在维修气动隔膜阀之前，应先停止供气。
接下来，拆除进气和出气阀，拆除隔膜阀腔体，清洗隔膜及阀体内壁，检查密封件是否有损坏或老化，更换损坏部件并重新组装即可。
二、保养规程卫生级气动隔膜阀需要定期进行保养，保养周期视使用情况而定，通常建议累计运行时间不超过500小时或半年进行一次保养。
具体保养规程如下：1. 清洗阀体首先，应拆下气动隔膜阀的阀体，卸下连接螺栓，将隔膜、阀板等部件取出，用适量的洗涤剂将阀体内外清洗干净，清洗后用清水冲洗干净并待其晾干。
避免使用酸、碱或有机溶剂进行清洗，以免造成阀体表面损坏。
2. 更换隔膜若隔膜发现损坏或老化，则需要立即更换。
拆除气动隔膜阀的隔膜，注意隔膜的方向和安装位置，更换完毕后重新组装阀体。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
隔膜阀操作说明及注意事项
手动隔膜阀介绍
隔膜阀使用合成橡胶隔膜在阀体内代替衬套以将流动物流和阀和元件分开。
当压缩时，隔膜阀被推向阀体底部以提供气泡严密的关闭。
隔膜阀的优点近似于夹紧阀。
其闭合元件不被工艺介质说湿润，因此在腐蚀性工艺介质中能够使用较便宜的材料制造。
流动物流是直线通过或近似于直线通过，且产生小的压力降，使它成为理想的开关操作，并避免了产生紊流。
隔膜阀也可作节流操作，然而在靠近阀体底部维持一个节流位置时，有时小颗粒会在隔膜或阀体底部切成草寇而导致腐蚀。
因为隔膜是位于承压阀体内，隔膜阀能够比加紧阀处置稍高的压力，但是总的压力及温度额定范围是依赖于材料的韧性或隔膜的增强。
阀体流动通道（例如增加一个堰）与隔膜韧性量有关。
隔膜阀另一优点是弱国隔膜失效，阀体能容纳浅陋的物流，而好于加紧阀外壳。
隔膜阀的应用条件近似于夹紧阀。
隔膜的回弹使他沿着流体中的颗粒而密封，并使它在烯浆、工艺材料或含有固体的流体中能理想的操作。
与加紧阀相比较，隔膜阀的主要缺点是阀体的费用高于夹紧阀外壳。
因为阀体材料是必须与工艺物流相配套的。
同时当隔膜有倾向去组织隔膜自工艺介质处回弹，阀体内被腐蚀使得开关更为困难。
根据设计，隔膜阀比夹紧阀用于更大的尺寸，一般可大到（DN350），但是某些特殊设计能高达（DN500）。
由于衬套的压力限制，隔膜阀压力几乎永远额定在ANSI150级（PN16）。
手动隔膜阀设计
隔膜阀的两种典型结构是直线通过结构和堰式结构。
堰式隔膜阀和直线通过式隔膜阀的结构，除去阀体和隔膜之外，其他部分结构相似。
阀体上有一涂漆的唇部，它向上抬起而与隔膜相遇，因为俄可以事宜哦那个较小的隔膜。
阀体是自排液式的，因而它被理想的用于食品公益操作。
因为隔膜可以由较强的材料制造，故阀体也能用于高压工况。
隔膜的弹性不足以用长的行程。
较强的和加强的隔膜也使得堰式结构用于高压工况，隔膜的弹性不足以用于长的行程，较强的和加强的隔膜也使得堰式结构用于真空操作。
另一方面，直线通过隔膜阀，其阀体的底壁几乎与物流平行，使得物流不受阻碍地通过阀门而无大的干扰。
隔膜的弹性使它可移动到阀体底部。
隔膜上面是压缩器，一个圆形零件其形状颇像阀体的流动通道，它连接到手轮杆上。
隔膜安装在压缩器底部以保证隔膜在全开位置时能被提起而远离物流。
压缩器是不与介质接触的阀门零件，手轮机构是位于与阀体用螺栓连接的阀帽内。
隔膜本身被用作为阀体和阀盖帽之间的垫片，用以防止向大气泄漏。
手动隔膜阀的操作
手动隔膜阀的操作很近似于胶管阀的操作。
旋转手轮是压缩器下降，开始像阀体底壁推动隔膜。
在节流状态，手动操纵器旋转到所需的流量处之后并停留在该处。
在开-关状态，达到最大压力时，两个表面则达到严密的密封。
当隔膜阀打开时，手动操纵器的旋转作用则相反，当闭合元件提升后扩大了流动面积。
最终，在全开位置，压缩器完全收缩到阀盖帽内部，隔膜远离物流。
在此点阀门达到它的全面积容量。
总之隔膜阀提供固有等百分比流动特性，该特性在操作时往往会直线运动。
1、隔膜阀开关不能用F扳手，而且开到底时，再关一圈，不能开到最底。
2、丝杠要定期加黄油。
3、阀门关闭时不能用太大的力，以防膜片损坏。
' d4 F% ~/ D7 A" R
4、螺栓要定期加黄油，以防生锈。
5、阀门损坏后，要拆开检查，如果只是膜片损坏，只更换膜片就可以了。
更换膜片时，阀门要处于全开状态。
