高中物理 第二章 恒定电流 2.2 电动势 新人教版选修3-1
(2)在电源的内部正电荷移动方向的成因是什么？ 提示：在电源的内部是非静电力来克服电场力做功使 正电荷从电源的负极运动到正极的。
(3)试分析一下电源中的能量是如何转化的？ 提示：电源中非静电力做功，把其他形式的能量转化 成了电势能。
【探究总结】 1.从力的角度看：在外电路中，电荷在电场力的作用 下定向移动形成电流；在电源内部，电荷通过非静电 力的作用实现定向移动形成电流。 2.从能量的角度看：电源通过非静电力做功把其他形 式的能转化为电能，实现能量转化。电源既不创造能 量，也不创造电荷。
2.(多选)现有一块利用家用电源充电的手机可充电电 池，对于其工作原理，下列说法正确的是( ) A.工作时化学能转化为电能 B.充电时化学能转化为电能 C.工作时电能转化为化学能 D.充电时电能转化为化学能
【解析】选D。在外电路，电荷是靠静电力作用而定向 移动的，在电源内部电荷受到静电力和非静电力作用， 其中非静电力为动力、静电力为阻力，非静电力做正 功，把其他形式的能转化为电能，故选项D正确。
【探究训练】 (多选)关于电源的说法，正确的是( ) A.电源向外提供的电能越多，电动势就越大 B.电动势表示电源将单位正电荷从负极移到正极时， 非静电力做的功 C.在电源内部，从正极到负极电势逐渐降低 D.在电源外部，从正极到负极电势逐渐提高
2.电动势： (1)物理意义：反映电源_非__静__电__力__做__功__本领大小的物
理量。 (2)定义：电动势指在电源内部，非静电力把_正__电__荷__
由负极移送到正极，非静电力所做的功W与电荷量q的 _比__值__。
W
(3)公式：E=__q ___。单位：伏特(V)。
(4)大小的决定因素：由电源中_非__静__电__力__特性决定， 跟电源的体积_无__关__，跟内外电路也_无__关__。
高中物理人教版选修3-1课件：2.2 电动势
3．电动势的大小：在电源的内部从负极到正极移送单位正 电荷非静电力做功的数值．一定要注意必须是“单位正电 荷”，而不是“任意电荷”．
目标定位
预习导学
课堂讲义
对点练习
课堂讲义
电动势
例 1 关于电动势E的说法中
正确的是( BC )
A.电动势E的大小，与非静电 力所做的功W的大小成正比，与 移送电荷量q的大小成反比
预习导学
课堂讲义
对点练习
课堂讲义
二、电动势与电路中能量转化的有关计算
电动势
区别电动势与电势差，理解电路中能量的转化：
1．电动势和电势差虽然单位相同——都是伏特(V)；
定义式U＝ W
别．
q
、 EW＝
q
类似，但二者有本质的区
电势差反映电场力做功，将电势能转化为其他形式的能；
而电动势反映非静电力做功，将其他形式的能转化为电能． 能的转化方向不同． 2．电动势等于电源未接入电路时两极间的电势差
预习导学
电动势
一、电源
1. 其他形式的能 电势能 2. 正极 负极 非静电力 增加 静电力 正极 负极
3 . 化学 化学能 电磁 机械能
二、电源的参数——电动势、内阻
1.（1）本领 电动势
（2）非静电力 1C 电荷q
（3）非静电力 无关 无关 （4）相同 伏特
2 . （1）内阻
想一想：如图所示是不同型号的干电池，其电动势都是1.5 V，这说明什么问题？用久了的干电池，它的内阻会变吗？
目标定位
预习导学
课堂讲义
对点练习
课堂讲义
电动势
例 1 关于电动势E的说法中
正确的是( BC )
A.电动势E的大小，与非静电
高中物理选修3-1第2章恒定电流 第2节电动势课件
• 【解析】 由电动势的定义可知，在电 源内部中非静电力每移送1 C电荷，有3 J其他形式的能转化为电能．也可认为 在电源中，非静电力移送电荷做多少功， 就有多少其他形式的能转化为电能；在 电路中，电场力移送电荷做多少功，就 有多少电能转化为其他形式的能． • (1)W＝Eq＝3×6 J＝18 J，电源中共有 18 J其他形式的能转化为电能．
• 二、电动势 其他形式 • 1．物理意义：表征电源把 能 电能 转化为 本领的物理量． • 2．定义：电动势指在电源内部，非静 电力把正电荷由 正 极移送到 负 极，非 静电力所做的功W与 q 的比值，用E 表示．即E＝ ，单位是 伏特 ． 非静电力 • 3．大小的决定因素：由电源中 特性决定，跟电源的体积无关，跟内外电路 也无关．
变式拓展
• 3．在本例题中：(1)若电路中有30 J的其 他形式的能转化为电能，则电路中通过 的电荷量是多少？ • (2)若外电路中有30 J的电能转化为其他 形式的能，则电源内部有多少电能转化 为其他形式的能？
W′ 30 解析：(1)由 W′＝Eq′得 q′＝ ＝ C＝ 10 E 3 C. (2)由 W′1＝q′1U1， W′ 1 30 得 q′ 1＝ ＝ C＝12.5 C， U1 2.4 由能量守恒定律得： W′ 2＝ Eq′1－ W′1＝3×12.5 J－30 J ＝7.5 J.
• 【答案】 C • 【思维总结】 (1)电动势和电压在数值上 有时相等，但二者是不同的概念． • (2)当电路开路时，可以直接用电压表粗略 地测出电源的电动势．
变式拓展
ห้องสมุดไป่ตู้
• 2．有关电压与电动势的说法中正确的 是 ( ) • A．电压与电动势的单位都是伏特，所 以电动势与电压是同一物理量的不同叫 法 • B．电动势就是电源两极间的电压 • C．电动势公式E＝W/q中W与电压U＝ W/q中的W是一样的，都是电场力做的 功 • D．电动势是反映电源把其他形式的能
高二物理课件选修3-1第二章第二节-电动势
电动势的定义与单位
电动势的定义
电动势是电源向外提供电能的能力，即单位正电荷从负极受力做单位移动的功。
电动势的表达式的单位
电动势的单位是伏特（V），1V等于1焦耳/库仑。
电动势的测量方法
1
利用电势差计测定电动势
通过连接一个测量电动势的电路，并测量电路两端的电势差，可以得到电动势的 数值。
内阻与电动势的关系
电源的内阻
电源的内阻是电源内部的电 阻，会影响电源输出的电动 势。
电动势与电源内阻 的关系
电源的电动势会随着电流的 增大而减小，这与电源内阻 有关。
测量电源的内阻
可以通过测量不同负载下电 源的电动势变化，推导出电 源的内阻。
化学电池
化学电池的构造和工作 原理
化学电池由正极、负极、电解 质和导体组成，通过化学反应 来产生电流。
高二物理精品课件选修3-1第二章 第二节-电动势
# 高二物理精品课件选修3-1 第二章 第二节 电动势 一、电动势的定义与单位 - 电动势的定义 - 电动势的表达式 - 电动势的单位 二、电动势的测量方法 - 利用电势差计测定电动势 - 利用霍尔效应计测定电动势 三、欧姆定律的变形 - 欧姆定律 - 欧姆定律的变形 - 非欧姆电路的分析 四、内阻与电动势的关系 - 电源的内阻 - 电动势与电源内阻的关系
化学电池的电动势
化学电池的电动势由正极和负 极之间的化学反应决定。
化学电池的内阻
化学电池的内阻与电池的构造 和化学反应有关。
家庭用电安全问题
家庭用电的主要安全问题
家庭用电中常见的安全问题包括电器过载、电线老化、使用不合格电器等。
安全用电的措施
为了保障家庭用电安全，应注意合理用电、定期检查电器设备和电线等。
人教版 物理选修3-1 第二章 恒定电流
第三节 欧姆定律（部分电路）
U 1、电阻的定义式： R = 、电阻的定义式： I
U
R1
R2
2、导体的伏安特性曲线 、 图象） （I—U图象） 图象 线性元件； 线性元件； 非线性元件。 非线性元件。 o
I I0
R1
I
R2
图象上任一点都满足欧姆定律： 图象上任一点都满足欧姆定律：
o
U0
U
U0 R0 = I0
第七节 闭合电路欧姆定律
P 出 外电阻的关系 （1）电源输出功率与外电阻的关系 ）电源输出功率与外电阻 Pm E 2R 2
7、电源的输出功率 、
P − R 图象
P = UI = I R = 出
2
E = (R − r )2 + 4r R
(R + r)
2
o
r
R
E2 当R=r 时，电源的输出功率最大为 Pm = 4r R × 100% = 50% 此时， 此时，电源的工作效率为 η = R+r
第七节 闭合电路欧姆定律
8、电路分析 、 （3）电路故障分析 ） ①短路
A
V
I ≠ 0，U = 0
②断路
I
V
I = 0，U ≠ 0
A
I
第八节 多用电表的原理
1、欧姆表 、 （1）结构 ） 欧姆表由电流表 、电池、 欧姆表由电流表G、电池、 电流表 调零电阻R，刻度盘和 调零电阻 ，刻度盘和红、 黑表笔组成。 黑表笔组成。 （2）原理 闭合电路欧姆定律 ） E E Ig = = R + Rg + r R内 欧姆表的内阻 R内 = R + Rg + r Rx与Ix一一对应！ 一一对应！
2014年物理人教版选修3-1课件：第二章第二节电动势

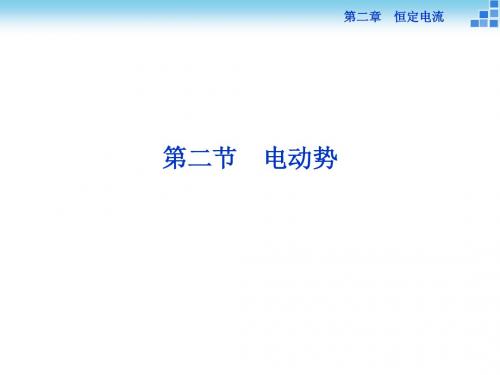

第二章
恒定电流
第二节
电动势
第二章
恒定电流
学习目标
1.知道电源中能量的转化及电源内、外电路中电流的方向．
2．掌握电动势的定义及其意义． 3．理解静电力做功和非静电力做功与能量之间的转化．
4．了解电源内电阻．
第二章
恒定电流
一、电源 1．概念：通过非静电力做功把其他形式的能转化为电势能的
装置．
2．非静电力的实质
[思路探究]
电动势的物理意义是什么？
栏目 导引
第二章
恒定电流
[解析] 电动势是一个用比值定义的物理量，这个物理量与
这两个相比的项没有关系，它是由电源本身决定的，是表征
其他形式的能转化为电能本领大小的物理量．电动势和电势 差尽管单位相同，但本质上是不相同的，故选BC.
栏目 导引
第二章
恒定电流
电源是通过非静电力做功把其他形式的能转化为电能的装 置，由于电源内部也有电阻，在非静电力做功的同时，静电 力也做一部分功，把一部分电能转化为电源的内能．
[思路探究]
电压和电动势的物理意义分别是什么？
栏目 导引
第二章
恒定电流
[解析 ]
电压和电动势单位虽然相同，但它们表征的物理意
义不同．电压是表征电场力做功将电能转化为其他形式的能 的本领大小的物理量，而电动势则是表征电源把其他形式的 能转化为电能本领大小的物理量．故电压与电动势不是同一 W 个物理量， A、 B 错误， D 正确．电动势公式 E＝ 中的 W q 是非静电力做的功，不是电场力做的功，C 错误．故选 D.
A．该电池放电时能输出的总电荷量为1 800 C B．该电池的电动势为3.6 V
C．若电池以10 mA的电流工作，可用50小时
恒定电流
第二节
电动势
第二章
恒定电流
学习目标
1.知道电源中能量的转化及电源内、外电路中电流的方向．
2．掌握电动势的定义及其意义． 3．理解静电力做功和非静电力做功与能量之间的转化．
4．了解电源内电阻．
第二章
恒定电流
一、电源 1．概念：通过非静电力做功把其他形式的能转化为电势能的
装置．
2．非静电力的实质
[思路探究]
电动势的物理意义是什么？
栏目 导引
第二章
恒定电流
[解析] 电动势是一个用比值定义的物理量，这个物理量与
这两个相比的项没有关系，它是由电源本身决定的，是表征
其他形式的能转化为电能本领大小的物理量．电动势和电势 差尽管单位相同，但本质上是不相同的，故选BC.
栏目 导引
第二章
恒定电流
电源是通过非静电力做功把其他形式的能转化为电能的装 置，由于电源内部也有电阻，在非静电力做功的同时，静电 力也做一部分功，把一部分电能转化为电源的内能．
[思路探究]
电压和电动势的物理意义分别是什么？
栏目 导引
第二章
恒定电流
[解析 ]
电压和电动势单位虽然相同，但它们表征的物理意
义不同．电压是表征电场力做功将电能转化为其他形式的能 的本领大小的物理量，而电动势则是表征电源把其他形式的 能转化为电能本领大小的物理量．故电压与电动势不是同一 W 个物理量， A、 B 错误， D 正确．电动势公式 E＝ 中的 W q 是非静电力做的功，不是电场力做的功，C 错误．故选 D.
A．该电池放电时能输出的总电荷量为1 800 C B．该电池的电动势为3.6 V
C．若电池以10 mA的电流工作，可用50小时
高中物理 第二章 恒定电流 第2节 电动势 新人教版选修3-1
状元心得
❶在电池中,非静电力是化学作用,它使化学能转化为电势能;在发电机中, 非静电力是电磁作用,它使机械能转化为电势能.
【例1】 (2018·黑龙江齐齐哈尔八中高二测试)以下说法中正确的是( ) A.在外电路和电源内部,正电荷都受静电力作用,所以能不断地定向移动形 成电流 B.静电力与非静电力都可以使电荷移动,所以本质上都是使电荷的电势能 减少 C.在电源内部,正电荷能从负极到达正极是因为电源内部只存在非静电力 而不存在静电力 D.静电力移动电荷做功,电势能减小;非静电力移动电荷做功,电势能增加
q
特性决定.( √ )
核心要点 突破
要点一 电源工作原理的理解 1.电源是搬运电荷装置 (1)如图所示,在电源外部,在静电力作用下,正电荷从正极流到负极;在电 源内部,非静电力又将正电荷从负极搬运到 正极,这样电路中有持续的电流.
(2)在电源内部非静电力作用下,正极持续聚集正电荷,电势较高,所以电 源使正、负极保持有稳定的电势差. 2.电源是能量转化❶的装置 (1)在电源外部,静电力对正电荷做正功,减少的电势能转化为其他形式 的能; (2)在电源内部,要靠非静电力作用于正电荷克服静电力做功,将其他形 式的能转化为电荷的电势能.
第2节 电动势
【学习目标】 1.知道电源是将其他形式能转化为电势能的装置.2.了解 电路中静电力和非静电力做功与能量转化的关系.3.了解电源电动势的基 本含义,知道它的定义式,了解电源的内阻.
基础知识 核心要点 学习效果 核心素养
基础知识 探究
知识点一 电源的作用
教探究
【问题导学】 (1)如图1,水池A,B的水面有一定的高度差,若在A,B之间用一细管连起来,则
水在重力的作用下定向运动,A,B之间的高度差很快消失.在这种情况下,水
人教版高中物理选修3-1课件：第二章恒定电流2.2-电动势(共19张PPT)
E=2V W=240J
思考与讨论
某个电动势为E的电源工作时，电流为I， 乘积EI的单位是什么？从电动势的意义来考 虑，EI表示什么？ 如果E=3V，I=2A，请具体说明EI的含义。
作业布置
1、课本P45“问题与练习”2、3； 2、同步作业本节内容。
谢谢各位！
不同的电源
非静电力做功的本领不同
使单位正电荷所增加的 电势能不同
2、不同的电源中，非静电力做功的本领相同吗？
干电池
微型电池
蓄电池
1.5V
3V
200V
1.5V
3V
6V
某干电池非静电力把2C正电荷在电源内从负极移送到正极时 做3.0J的功；某蓄电池把4C正电荷在电源内从负极移送到正 极时做24J的功。如何比较非静电力做功本领？
第二章 恒定电流
+_
电源的作用:把电子从A搬运到B的装置， 保持导体 两端的电压(电势差), 使电路有持续的电流。
-
+
+
+
+ A+
+ ++
-
-
-
_ __
_
_
_
B _
_
P
-
电源内部是什么力把电子从A搬运到B呢?
一、电源的概念
1、电源外部，正电荷将怎样
+
移动？
+
+ +
2、电源的内部电场方向 如何？ 3、电源内部，正电荷将
巩固练习
AC 1、关于电动势，下列说法正确的是：
A、 在电源内部把正电荷从负极移到正极，非静电力 做功，电能增加
B、对于给定的电源，移动正电荷，非静电力做功越 多，电动势就越大
思考与讨论
某个电动势为E的电源工作时，电流为I， 乘积EI的单位是什么？从电动势的意义来考 虑，EI表示什么？ 如果E=3V，I=2A，请具体说明EI的含义。
作业布置
1、课本P45“问题与练习”2、3； 2、同步作业本节内容。
谢谢各位！
不同的电源
非静电力做功的本领不同
使单位正电荷所增加的 电势能不同
2、不同的电源中，非静电力做功的本领相同吗？
干电池
微型电池
蓄电池
1.5V
3V
200V
1.5V
3V
6V
某干电池非静电力把2C正电荷在电源内从负极移送到正极时 做3.0J的功；某蓄电池把4C正电荷在电源内从负极移送到正 极时做24J的功。如何比较非静电力做功本领？
第二章 恒定电流
+_
电源的作用:把电子从A搬运到B的装置， 保持导体 两端的电压(电势差), 使电路有持续的电流。
-
+
+
+
+ A+
+ ++
-
-
-
_ __
_
_
_
B _
_
P
-
电源内部是什么力把电子从A搬运到B呢?
一、电源的概念
1、电源外部，正电荷将怎样
+
移动？
+
+ +
2、电源的内部电场方向 如何？ 3、电源内部，正电荷将
巩固练习
AC 1、关于电动势，下列说法正确的是：
A、 在电源内部把正电荷从负极移到正极，非静电力 做功，电能增加
B、对于给定的电源，移动正电荷，非静电力做功越 多，电动势就越大
高中物理第二章恒定电流第2节电动势课件选修31高二选修31物理课件
12/10/2021
第十四页，共三十八页。
课堂 互动探究 (kètáng)
析要点(yàodiǎn)、研典例、重应用
12/10/2021
第十五页，共三十八页。
★要点一 对非静电力的理解 |要点归纳|
1．非静电力：电源内使正、负电荷分离，并使正电荷聚积到 电源正极，负电荷聚积到电源负极的非静电性质的作用力．是对除 静电力外能对电荷流动起作用的其他力的统称．
12/10/2021
第二十一页，共三十八页。
2．(多选)关于电源的说法正确的是( ) A．电源外部存在着由正极指向负极的电场，内部存在着由 负极指向正极的电场 B．在电源外部电路中，负电荷靠电场力由电源的负极流向 正极 C．在电源内部电路中，正电荷靠非静电力由电源的负极流 向正极 D．在电池中，靠化学作用使化学能转化为电势能
物理意义
化为其他形式的能 他形式的能转化为 的本领，表征电场的 电能的本领，表征
性质
电源的性质
定义式
U＝Wq ，W 为电场力 E＝Wq ，W 为非静电
做的功
力做的功
单位
联系
12/10/2021
伏特(V)
伏特(V)
电动势等于电源未接入电路时两极间的
电压值
第二十六页，共三十八页。
|例题展示| 【例 3】 (多选)关于电动势，下列说法正确的是( ) A．电源两极间的电压等于电源电动势 B．电源电动势与外电路的组成有关 C．电动势的数值等于内外电压之和 D．电动势越大的电源，将其他形式的能转化为电能的本领 越大
12/10/2021
第十一页，共三十八页。
解析：选 ABD 电池上的 3.6 V 表示电动势，500 mA·h 表示电荷容量，可以由电荷容量计算在一定放电电流下使用 的时间，由 500 mA·h＝t×10 mA，得 t＝50 h，所以 A、B、 D 选项正确．
第十四页，共三十八页。
课堂 互动探究 (kètáng)
析要点(yàodiǎn)、研典例、重应用
12/10/2021
第十五页，共三十八页。
★要点一 对非静电力的理解 |要点归纳|
1．非静电力：电源内使正、负电荷分离，并使正电荷聚积到 电源正极，负电荷聚积到电源负极的非静电性质的作用力．是对除 静电力外能对电荷流动起作用的其他力的统称．
12/10/2021
第二十一页，共三十八页。
2．(多选)关于电源的说法正确的是( ) A．电源外部存在着由正极指向负极的电场，内部存在着由 负极指向正极的电场 B．在电源外部电路中，负电荷靠电场力由电源的负极流向 正极 C．在电源内部电路中，正电荷靠非静电力由电源的负极流 向正极 D．在电池中，靠化学作用使化学能转化为电势能
物理意义
化为其他形式的能 他形式的能转化为 的本领，表征电场的 电能的本领，表征
性质
电源的性质
定义式
U＝Wq ，W 为电场力 E＝Wq ，W 为非静电
做的功
力做的功
单位
联系
12/10/2021
伏特(V)
伏特(V)
电动势等于电源未接入电路时两极间的
电压值
第二十六页，共三十八页。
|例题展示| 【例 3】 (多选)关于电动势，下列说法正确的是( ) A．电源两极间的电压等于电源电动势 B．电源电动势与外电路的组成有关 C．电动势的数值等于内外电压之和 D．电动势越大的电源，将其他形式的能转化为电能的本领 越大
12/10/2021
第十一页，共三十八页。
解析：选 ABD 电池上的 3.6 V 表示电动势，500 mA·h 表示电荷容量，可以由电荷容量计算在一定放电电流下使用 的时间，由 500 mA·h＝t×10 mA，得 t＝50 h，所以 A、B、 D 选项正确．
高中人教版物理选修3-1课件：第2章-2-电动势-
二、电动势和内阻 1．电动势 (1)定义：非静电力把正电荷从负极搬运到正极所做的功 跟被搬 运的电荷量的比值。
(2)公式：E＝Wq 。 (3)单位： 伏特，用符号“V”表示。
(4)物理意义：电动势的大小反映了电源将其他形式的能转化为 电能 的本领，电动势大，表示电源的 转化本领大。
(5)大小：从做功角度，其数值等于非静电力把 1 C 的正电荷 在电源内部从负极搬运到正极所做的功。
A [无论电源内部还是外部，电场都是由正极指向负极，故A 错误；在外部电路中，负电荷靠电场力由负极流向正极，而内部电 路中，正电荷由负极流向正极，因电场力与移动方向相反，故必有 非静电力作用在电荷上才能使其由负极流向正极，在电池中，靠化 学作用使化学能转化为电势能，故B、C、D正确。]
对电动势的理解 1.概念理解 (1)电源的种类不同，电源提供的非静电力性质不同，一般有化 学力、磁场力(洛伦兹力)、涡旋电场力等。 (2)不同电源把其他形式的能转化为电能的本领是不同的。电动 势在数值上等于非静电力将1 C正电荷在电源内从负极搬运到正极 所做的功，也就是1 C的正电荷所增加的电势能。
2．有关电动势的说法中正确的是( ) A．当电路中通过1 C电荷量时，电源消耗的其他形式能的数值 等于电源电动势的数值 B．电源提供的电能越多，电源的电动势越大 C．电源的电动势越大，也就是电源内储存的电荷越多 D．电源的电动势反映了电源将电能转化为其他形式的能的本 领
A [电动势在数值上等于将1 C正电荷在电源内从负极移到正极时 非静电力做的功，当电路中通过1 C电荷量时，电源消耗的其他形式能 的数值等于电源电动势的值，故A正确。电动势表征电源把其他形式 的能转化为电能的本领大小，电动势在数值上等于将1 C正电荷在电源 内从负极移到正极时非静电力做的功，与电源提供的电能的多少无 关，与电源内部储存的电能的多少无关，电动势越大的电源，将其他 形式的能转化为电能的本领越大，故B、C、D错误。]
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
的电压
• B．电源的电动势在数值上等于两极间的 电压
• C．电源的电动势与电压的单位相同，但 与电压有本质的区别
• D．电动势越大，电源两极间的电压一定 越高
• 【解析】 电动势是描述电源把其他形 式的能转化为电能的本领大小的物理量， 而电压是电场中两点间的电势差，电动 势与电压有着本质的区别，所以A选项 错，C选项对；当电源开路时，两极间 的电压在数值上等于电源的电动势，但 在闭合电路中，电源两极间的电压(路 端电压)随外电阻的增大而增大，随外 电阻的减小而减小，当电源短路时，R外 ＝0，这时路端电压为零，所以B、D选 项错．
• 【答案】 D
• 【思维总结】 在电源内部也存在电场， 其方向是从电源的正极指向负极，因此正 电荷在电源内部受到从正极指向负极的静 电力，必须存在非静电力克服静电力做功， 才能使电源把其他形式的能转化为电能．
变式拓展
• 1．关于电动势E，下列说法中正确的是 ()
• A．电动势E的大小，与非静电力W的大 小成正比，与移送电荷量q的大小成反 比
• 电源在电路中的作用就是不断地将流到 负极的正电荷搬运到正极，从而保持正 负极间有一定的电势差，电路中便有持 续的电流．
图2－2－1
• 2.从能量转化的角度来看，当水由A池 流入B池时，由于重力做功，水的重力 势能减少转化为其他形式的能．如图2 －2－1当抽水机将B中的水抽到A中的过 程中，要克服水的重力做功，将其他形 式的能转化为水的势能．同理在电源内 部如图2－2－2，由于存在由正极指向 负极的电场，当把正电荷由负极搬运到 正极的过程中，就要有非静电力作用于 电荷来克服电场力做功，使电荷的电势 能增加，即从能量转化来看．电源是把 其他形式的能转化为电能的装置．
• (3)电动势是标量，电源内部电流的方向， 由电源负极指向正极．
• (4)公式
是电动势的定义式而不是
决定式，E的大小与W和q无关，是由电
源自身的性质决定．电动势不同，表示
将其他形式的能转化为电能的本领不同， 例如：蓄电池的电动势为2 V，表明在 蓄电池内移送1 C的电荷量时，可以将2 J的化学能转化为电能．
• 一、电源
• 1．电源能维持电路中稳定的电流，是 因为它有能力把来到负极的正 电荷经过 电源内部不断地搬运到正极．
• 2．电源内部总存在着由 正 极指向 负
极的电场，在这个电场中正电荷所受的
静电力阻碍它向正极的移动，要使正电
荷向正极移动，就一定要有非静电力作
用于电荷才行，这种力做功使电荷的电
势能 增加 ．
• B．电动势E是由电源本身决定的，跟电 源的体积和外电路均无关
• C．电动势E的单位与电势、电势差的单位 都是伏特，故三者本质上一样
• D．电动势E是表征电源把其他形式的能转 化为电能本领的物理量
• 答案：BD
• 类型二 电动势与电势差的区别
• 例2下列说法中正确的是
()
• A．电源的电动势实质上就是电源两极间
• 1．如图2－2－1所示，水池A、B的水面 有一定的高度差，若在A、B之间用一细 管连起来，则水在重力的作用下定向运 动，从水池A运动到水池B.A、B之间的 高度差很快消失，在这种情况下，水管
中只可能有一个瞬时水流．但若在水池 A、B间连一台抽水机，将水池B中的水 抽到水池A中，保持A、B之间的高度差， 从而在水管中就有源源不断的水流了．
• 3．大小的决定因素：由电源中非静电力 特性决定，跟电源的体积无关，跟内外电路 也无关．
• 电源向外电路提供的电能越多,表示电动 势越大吗？
• 【思考·提示】 不表示．
• 三、内阻
• 电源内部也是由导体组成的，所以也有电 阻，这个电阻叫电源的 内阻.
• 一、对电源作Байду номын сангаас的理解
• 电源在电路中的作用可与生活中抽水机 的作用类比便于理解．
图2－2－2
特别提醒
• 类比的方法是中学物理学习中常用的方法， 它可以使问题更形象，如电容器电容和容 器容量的类比，电势差和高度差的类比．
• 二、对电动势概念的理解
• 1．概念理解
• (1)电源的种类不同，电源提供的非静电 力性质不同，一般有化学力、磁场力 (洛伦兹力)、涡旋电场力等．
• (2)不同电源把其他形式的能转化为电能 的本领是不同的．电动势在数值上等于 非静电力将1 C正电荷在电源内从负极 搬运到正极所做的功，也就是1 C的正 电荷所增加的电势能．单位为伏特 (V)．
特别提醒
• 电动势和电势差虽然单位相同，定义式类 似，但二者有本质的区别．电势差反映电 场力做功，将电势能转化为其他形式的能； 而电动势反映非静电力做功，将其他形式 的能转化为电能．能的转化方向不同．
•
类型一 对电源电动势的理解
•例下1 列说法中正确的是 ()
• A．在外电路和电源内部，正电荷都受 静电力作用，所以能不断定向移动形成 电流
• 2．电动势与电势差的区别与联系
电势差 U
电动势 E
物理意义
电场力做功， 电能转化为其 他形式能
非静电力做功，其他形式 能转化为电能
定义式 U＝Wq ，W 为电 E＝Wq ，W 为非静电力做 场力做的功 的功
单位 伏特(V)
伏特(V)
联系
E＝U 内＋U 外电动势等于电源未接入电路 时两极间的电势差
• B．静电力与非静电力都可以使电荷移 动，所以本质上都是使电荷的电势能减 少
• C．在电源内部正电荷能从负极到正极 是因为电源内部只存在非静电力而不存 在静电力
• D．静电力移动电荷做功电势能减少， 非静电力移动电荷做功电势能增加
• 【解析】 电源内部非静电力做功，使 电荷的电势能增加，引出了电动势的概 念来描述非静电力做功的本领，而静电 力移动电荷做正功的过程电势能减少， 故选D.
非静电力
• 3．从能量转化的角度看，电源是通过
做功把其他形式的能转化为电势能的装
置．
• 二、电动势 • 1．物理意义：表征电源把 其他形式 能
转化为电能本领的物理量．
• 2．定义：电动势指在电源内部，非静 电力把正电荷由 正 极移送到负 极，非 静电力所做的功W与 q 的比值，用E 表示．即E＝ ，单位是 伏特．
第二节 电动势
课标定位
• 学习目标：1.知道电源是将其他形式能 转化为电能的装置．
• 2．了解电路中自由电荷定向移动过程 中，静电力和非静电力做功与能量转化 的关系．
• 3．了解电源电动势的基本含义，知道 它的定义式．
• 4．理解电源内电阻．
• 重点难点：电动势的理解．
• 易错问题：容易把电动势和电压两个概念 混淆起来．
