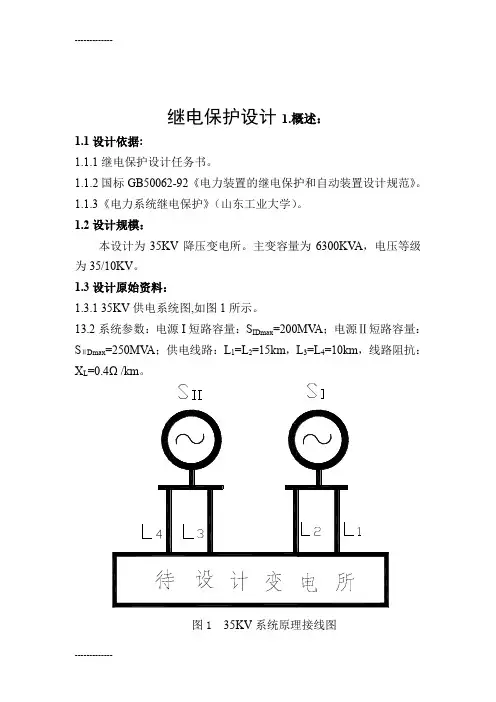

继电保护设计1.概述:1.1设计依据:1.1.1继电保护设计任务书。
1.1.2国标GB50062-92《电力装置的继电保护和自动装置设计规范》。
1.1.3《电力系统继电保护》(山东工业大学)。
1.2设计规模:本设计为35KV降压变电所。
主变容量为6300KV A,电压等级为35/10KV。
1.3设计原始资料:1.3.1 35KV供电系统图,如图1所示。
13.2系统参数:电源I短路容量:S IDmax=200MV A;电源Ⅱ短路容量:SⅡDmax=250MV A;供电线路:L1=L2=15km,L3=L4=10km,线路阻抗:X L=0.4Ω/km。
图1 35KV系统原理接线图1.3.3 35KV 变电所主接线图,如图2所示 S Ⅱ S IDL6 DL 7DL 8织 胶 印 配 炼 备 布 木 染 电 铁 用 厂 厂 厂 所 厂图2 35KV 变电所主接线图1.3.4 10KV 母线负荷情况,见下表:1.3.5 B1、B2主变容量、型号为6300kV A之SF1-6300/35型双卷变压器,Y-Δ/11之常规接线方式,具有带负荷调压分接头,可进行有载调压。
其中U k %=7.5。
1.3.6运行方式:以S I、SⅡ全投入运行,线路L1~L4全投。
DL1合闸运行为最大运行方式;以SⅡ停运,线路L3、L4停运,DL1断开运行为最小运行方式。
1.3.7已知变电所10KV出线保护最长动作时间为1.5s。
2 变电所继电保护和自动装置规划:2.1系统分析及继电保护要求:本设计35/10KV系统为双电源35KV单母线分段接线,10KV侧单母线分段接线,所接负荷多为化工型,属一二类负荷居多。
2.1.1为保证安全供电和电能质量,继电保护应满足四项基本要求,即选择性、速动性、灵敏性和可靠性。
2.2本系统故障分析:2.2.1本设计中的电力系统具有非直接接地的架空线路及中性点不接地的电力变压器等主要设备。
就线路来讲,其主要故障为单相接地、两相接地和三相接地。
35kv煤矿变电站毕业设计论文

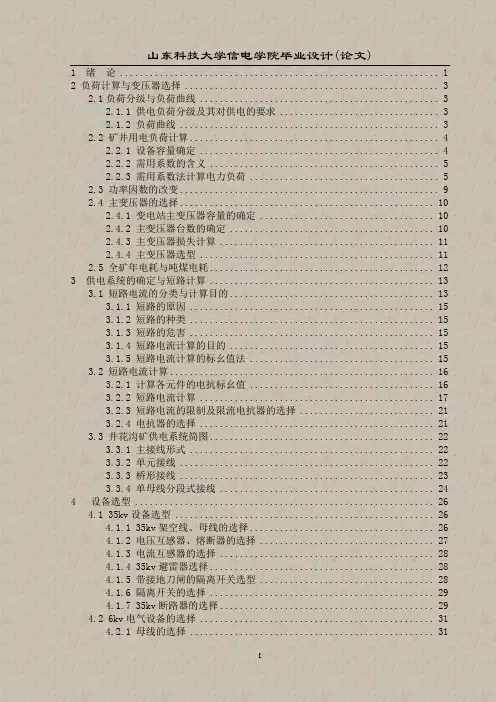

1 绪论 (1)2 负荷计算与变压器选择 (3)2.1负荷分级与负荷曲线 (3)2.1.1 供电负荷分级及其对供电的要求 (3)2.1.2 负荷曲线 (3)2.2 矿井用电负荷计算 (4)2.2.1 设备容量确定 (4)2.2.2 需用系数的含义 (5)2.2.3 需用系数法计算电力负荷 (5)2.3 功率因数的改变 (9)2.4 主变压器的选择 (10)2.4.1 变电站主变压器容量的确定 (10)2.4.2 主变压器台数的确定 (10)2.4.3 主变压器损失计算 (11)2.4.4 主变压器选型 (11)2.5 全矿年电耗与吨煤电耗 (12)3 供电系统的确定与短路计算 (13)3.1 短路电流的分类与计算目的 (13)3.1.1 短路的原因 (15)3.1.2 短路的种类 (15)3.1.3 短路的危害 (15)3.1.4 短路电流计算的目的 (15)3.1.5 短路电流计算的标幺值法 (15)3.2 短路电流计算 (16)3.2.1 计算各元件的电抗标幺值 (16)3.2.2 短路电流计算 (17)3.2.3 短路电流的限制及限流电抗器的选择 (21)3.2.4 电抗器的选择 (21)3.3 井花沟矿供电系统简图 (22)3.3.1 主接线形式 (22)3.3.2 单元接线 (22)3.3.3 桥形接线 (23)3.3.4 单母线分段式接线 (24)4 设备选型 (26)4.1 35kv设备选型 (26)4.1.1 35kv架空线、母线的选择 (26)4.1.2 电压互感器、熔断器的选择 (27)4.1.3 电流互感器的选择 (28)4.1.4 35kv避雷器选择 (28)4.1.5 带接地刀闸的隔离开关选型 (28)4.1.6 隔离开关的选择 (29)4.1.7 35kv断路器的选择 (29)4.2 6kv电气设备的选择 (31)4.2.1 母线的选择 (31)4.2.2 母线瓷瓶及穿墙套管 (32)4.3.3 断路器选择 (33)4.2.4 隔离开关选择 (33)4.2.5 电流互感器的选择 (34)4.2.6 下井电缆型号及截面的选择 (34)4.2.7 电压互感器的选择 (35)4.2.8 配电柜的选择 (35)5 继电保护方案及调整 (38)5.1 概述 (38)5.2 继电保护的优化配置及整定原则 (39)5.3 供电系统继电保护配置情况 (39)5.4 35kv进线保护 (39)5.4.1 限时速断保护的整定计算 (39)5.4.2 过流保护的整定计算 (40)5.4.3 35kv母线开关保护 (41)5.5主变器保护 (41)5.5.1 主变差动保护 (41)5.5.2 主变过流保护 (43)5.5.3 主变过负荷保护 (44)5.6 6kv母联保护 (44)5.7 各6kv出线保护 (44)6 变电所室内外布置 (46)6.1 电气总平面布置的特点 (46)6.2 变电站土建要求 (46)6.3 电气照明 (48)7 防雷保护及措施 (49)7.1 变电所的防雷 (49)7.1.1 变电所的防雷设计原则 (49)7.1.2 变电所主要防雷设备 (49)7.1.3 防雷设计基本经验 (49)7.1.4 变电所的防雷设计 (50)7.2 变电所的接地设计 (52)7.2.1 设计原则 (53)7.2.2 简单接地设计 (53)致谢 (54)参考文献 (55)1 绪论井花沟矿是淮北矿业集团下属一个子矿,位于安徽省淮北市。
35KV变电站毕业设计论文

目录前言 (5)内容提要 (6)第一篇电气一次部分初步设计 (7)一、总体分析 (7)二、负荷分析 (8)第一章变压器选择 (8)一、负荷计算 (8)二、所用变压器台数、容量和型式的确定 (9)第二章电气主接线设计 (10)一、主接线应满足的三项基本要求 (10)二、35KV主接线设计 (11)三、站用电接线 (12)第三章短路电流的计算 (13)一、计算短路电流的目的 (13)二、短路类型说明 (14)三、短路计算数据说明 (14)四、规定说明 (14)五、短路计算点的选择 (14)六、短路计算方法 (14)第四章主要电气设备的选择 (14)一、一般原则 (15)二、技术条件 (15)三、环境条件 (16)四、环境保护 (16)第一节高压断路器的选择 (16)一、参数选择 (16)二、型式选择 (16)三、关于开关能力的几个问题 (17)第二节隔离开关的选择 (17)一、隔离开关的配置 (17)二、型式选择 (18)三、操作机构选择 (18)四、机械荷载 (19)五、关于开断小电流 (19)第三节母线的选择 (19)一、硬导体的选择 (19)二、常用导体形式 (20)三、导体截面的选择和校验 (21)第四节避雷器的选择 (22)一、直击雷的过电压保护 (23)二、雷电侵入波的过电压保护 (23)三、避雷器的配置 (23)第五节电流互感器的配置和选择 (23)一、电流互感器的配置原则 (23)二、电流互感器的选择 (24)第六节电压互感器的配置和选择 (26)一、电压互感器的配置原则 (26)二、电压互感器的选择 (26)第七节各主要电气设备选择结果一览表 (29)一、断路器选择结果 (29)二、隔离开关选择结果 (29)三、电压互感器选择结果 (30)四、电流互感器选择结果 (30)五、母线选择结果 (31)六、避雷器选择结果 (31)第五章配电装置设计 (31)一、总的原则 (32)二、设计要求 (32)三、分类及特点 (32)四、配电装置的型式选择 (33)五、布置及安装设计的具体要求 (33)第二篇主要电气设备选择计算书 (36)第一章主变压器容量的选择 (36)一、变压器容量的选择 (36)第二章短路电流计算 (37)第三章电气设备的选择 (39)第一节高压断路器的选择 (39)第二节高压隔离开关的选择 (42)第三节电压互感器的选择 (44)第四节电流互感器的选择 (45)第五节母线的选择 (47)小结 (50)参考文献 (51)前言毕业设计是电力系统及其自动化专业教学计划中的很重要的环节。
35KV变电站毕业设计论文[完整版]
![35KV变电站毕业设计论文[完整版]](https://img.taocdn.com/s3/m/8279d711482fb4daa58d4b50.png)
35kV变电站设计原始数据本次设计的变电站为一座35kV降压变电站,以10kV给各农网供电,距离本变电站15km和10km处各有一个系统变电所,由这两个变电所用35kV双回架空线路向待设计的变电站供电,在最大运行方式下,待设计的变电站高压母线上的短路功率为1500MVA。
本变电站有8回10kV架空出线,每回架空线路的最大输送功率为1800kVA;其中#1出线和#2出线为Ⅰ类负荷,其余为Ⅱ类负荷及Ⅲ类负荷,Tmax=4000h,cos φ=0.85。
环境条件:年最高温度42℃;年最低温度-5℃;年平均气温25℃;海拔高度150m;土质为粘土;雷暴日数为30日/年。
35KV变电站设计一、变电站负荷的计算及无功功率的补偿1.负荷计算的意义和目的所谓负荷计算,其实就是计算在正常时通过设备和导线的最大电流,有了这个才可以知道选择多大截面的导线、设备。
负荷计算是首要考虑的。
要考虑很多因素才能计算出较为准确的数值。
如果计算结果偏大,就会将大量的有色金属浪费,增加制作的成本。
如果计算结果偏小,就会使导线和设备运行的时候过载,影响设备的寿命,耗电也增大,会直接影响供电系统的稳定运行。
2.无功补偿的计算、设备选择2.1无功补偿的意义和计算电磁感应引用在许多的用电设备中。
在能量转换的过程中产生交变磁场,每个周期内释放、吸收的功率相等,这就是无功功率。
在电力系统中无功功率和有功功率都要平衡。
有功功率、无功功率、视在功率之间相互关联。
22=+S P QS——视在功率,kVAP——有功功率,kWQ——无功功率,kvar由上述可知,有功功率稳定的情况下,功率因数cosφ越小则需要的无功功率越大。
如果无功功率不通过电容器提供则必须从该传输系统提供,以满足电力线和变压器的容量需要增加的电力需求。
这不仅增加了投资的供给,降低了设备的利用率也将增加线路损耗。
为此对电力的国家规定:无功功率平衡要到位,用户应该提高用电功率因数的自然,设计和安装无功补偿设备,及时投入与它的负载和电压的基础上变更或切断,避免无功倒送回来。
35kV变电所设计毕业论文

#######大学毕业设计35kV变电所设计(a)The Electrical Design of 35kV Substation(a)2011 届电气与电子工程学院专业电气工程及其自动化学号学生指导教师完成日期 2011年 6 月日35kV变电所设计毕业论文目录第1章原始资料 (1)1.1数据要求 (1)1.2设计要求 (1)第2章负荷计算和无功补偿 (3)2.1负荷分析 (3)2.2负荷计算 (4)2.3无功补偿 (4)2.3.1 无功补偿的计算 (4)2.3.2 无功功率补偿的作用 (5)2.3.3 无功功率补偿的方式 (6)第3章变压器的选择 (7)3.1变压器选择的有关规定 (7)3.2变压器容量的选择 (7)3.3变压器的相关数据 (8)3.3.1 变压器绕组的接线方式 (8)3.3.2 变压器的冷却方式 (9)3.3.3 变压器调压方式的选择 (9)3.3.4 变压器参数 (9)第4章电气主接线设计 (11)4.1概述 (11)4.2电气主接线的有关规定 (11)4.3主接线设计的基本要求 (11)4.3.1 可靠性 (11)4.3.2 灵活性 (12)4.3.3 经济性 (12)4.4变电站主接线简图 (13)第5章短路计算 (14)5.1短路的概念 (14)5.2短路电流的计算目的 (14)5.3短路电流计算的条件 (14)5.4短路电流计算方法 (15)5.5计算短路电流 (15)5.5.1 低压侧发生短路 (15)5.5.2 高压侧发生短路 (16)第6章电气设备的选择 (18)6.1电气设备选择的一般条件 (18)6.2电气设备选择的一般原则 (18)6.2.1 电气设备选择的技术条件 (18)6.2.2 设备需校验的项目 (20)6.2.3 环境条件 (20)6.335K V侧断路器和隔离开关的选择 (21)6.3.1 35kV侧断路器的选择 (21)6.3.2 35kV侧隔离开关的选择 (22)6.410K V侧断路器的选择 (22)6.4.1 10kV侧断路器的选择 (22)6.4.2 10kV侧隔离开关的选择 (23)6.5母线的选择及校验 (23)6.5.1 概念 (23)6.5.2 母线的选择 (24)6.5.3 母线热稳定校验 (24)6.5.4 母线的动稳定校验 (25)6.5.5 35kV母线的选择与校验 (25)6.5.6 10kV母线的选择与校验 (27)6.6互感器的选择 (28)6.6.1 互感器的作用 (28)6.6.2 电流互感器的选择与校验 (28)6.6.3 电流互感器使用注意事项 (29)6.6.4 电压互感器的选择 (29)6.7高压开关柜的选择 (29)6.7.1 开关柜的概念与特点 (29)6.7.2 开关柜的选择 (30)6.8高压侧进线的选择 (32)第7章继电保护 (33)7.1电力变压器保护 (33)7.2纵差保护 (33)7.3瓦斯保护 (35)7.4过电流保护 (35)第8章变电所的防雷与接地 (36)8.1概述 (36)8.2避雷针选择规则 (36)8.2避雷器的选择 (37)结论 (39)致谢 (40)参考文献 (41)附录 (42)附录A (42)附录B (50)第1章原始资料1.1 数据要求待设计变电所通过一条架空线路由正西方向10km处的一座35kV变电所送电,向某机械厂供电。
某矿井地面35kV变电所设计方案

某矿井地面35kV变电所设计方案姜霏【摘要】This article introduces the design for a 35/10kV substation of the coal mine, it explains the design for primary and secondary part of the sunstation. According to the calculated load, the paper selects the main transformer's specifications, introduces the design of power supply and distribution of 35kV, 10kV and 0.4kV system. The substation design not only meets the needs of mine power load, but also the requirements of energy-saving and environmental protection, safe, economical and reasonable request.%院本文介绍了某矿井地面35/10kV变电所的设计方案,分别对变电所一次、二次的设计方法进行了说明。
文章根据矿井负荷计算结果,确定了主变压器的规格;分别介绍了35kV、10kV、0.4kV系统的供配电方案的设计及设备选择。
本变电所设计方案不仅满足矿井用电负荷的需要,同时兼顾了节能环保的要求,满足安全可靠、经济合理的要求。
【期刊名称】《价值工程》【年(卷),期】2014(000)004【总页数】2页(P51-52)【关键词】变电所;供配电系统;一次设计;二次设计;变压器【作者】姜霏【作者单位】煤炭工业石家庄设计研究院,石家庄050051【正文语种】中文【中图分类】TD611 变电所所址的选择本矿井采用双回35kV 电源供电,两回35kV 电源分别引自不同的区域变电站。
毕业设计论文—煤矿35kv变电所设毕业设计-精品

1 绪论XXXX矿是XXX矿业集团下属一个子矿,位于XXXXXX。
其设计生产能力、入洗能力均达90万吨/年。
矿井位于煤田东部,井田面积22.3平方公里,现在部分设备正处于更新中,其属于厚砾石层覆盖区,比较突出的采煤技术是单体支柱放顶煤开采,井深约在400米左右,由于其地下水丰富,该矿总共配有12台大型潜水泵,由于大型潜水泵的使用,其年耗电量大大增加。
按其采煤量计算耗电总耗电时间是4000h/年。
XXXX矿供电系统由三条35kv进线供电。
其矿内变配电所占地约2200平方米,三条进线分别到所内室外三个35/6kv主变压器,平常起用一台主变,地下水丰富的夏季一般开两台主变,室外部四脚分别设置四个15米高的避雷器。
采用单母分段的主接线形式,主母线分为三段,每段母线间以断路器隔开.使用高压六氟化硫断路器,稳定性及灭弧能力较高。
表1-1 全矿负荷统计及相关数据设备名称负荷等级电压v线路类型电机型式单机容量kv安装/工作台数工作设备总容量kw需用系数K x功率因数cos离35kv变电所的距离km主井提升1 6000 C Y 1400 2/1 1400 0.87 0.84 0.4 副井提升1 6000 C Y 1000 2/1 1000 0.85 0.82 0.4 扇风机 11 6000 K T 800 2/1 800 0.87 0.82 2.4 扇风机 21 6000 K T 800 2/1 800 0.87 0.82 2.2 压风机 1 6000 K T 300 5/3 900 0.86 0.86 0.2 地面低压1 380 C 1350 1250 0.76 0.82 0.05 机修厂3 380 C 450 450 0.60 0.75 0.3综 采 车 间3 380 C 480 480 0.70 0.78 0.6 洗煤厂 2 380 K 1200 0.76 0.84 0.5 大汪村 3380 K450 0.80 0.80 2.5排水泵 1 6000 C X 680 12/4 2720 0.86 0.86 0.8 井 下 低 压2660 CX2600 0.72 0.78矿井年产量:110万吨 井筒深度: 0.4km , 服 务 年 限:100年 该矿井为地下水丰富矿井。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
摘要
本设计初步设计了煤矿地面35KV变电所的设计。
其设计过程主要包括负荷计算、主接线设计、短路计算、电气设备选择、防雷与接地等。
通过对煤矿35KV变电所的负荷统计,用需用系数法进行负荷计算,根据负荷计算的结果确定主变压器的台数、容量及型号。
用标幺值法对供电系统进行短路电流计算,为电气设备的选择及校验提供了数据。
根据煤矿供电系统的特点,制定了矿井变电所的主接线方式、运行方式。
其中35KV侧为全桥接线,6KV主接线为单母分段接线。
两台主变压器采用分列运行方式。
并根据电流整定值以及相关数据,选择了断路器、隔离开关、互感器等电气设备,并进行校验。
关键词:负荷计算;短路计算;变电所;运行方式
Abstract
The coal mine ground 35KV transformer substation was designed. Design process is mainly including load calculate, the design of main electrical connection, short out calculate, electric equipment choose,lightning protection and grounding, etc. According to load statistics and the result of load calculation determine the quantity ,capacity and mode of the main voltage transformer .According to the characteristic of the coal electric system determine the main electrical connection and operation mode of the ground transformer substation .The side of 35KV is Full –bridge Connection and the bus of 6KV is single bus section .The two voltage transformers adopt the mode of split run .And according to the check–up of whole definite value and relevant data of the electric current , have chosen such electric equipment as the relay, voltage transformer ,etc.
Keywords:Load calculation; short-circuit calculation; substations; operation mode
目录
1概述 (1)
1.1矿井简介 (1)
1.2十二矿供电系统简介 (1)
1.3原始负荷资料 (1)
2负荷计算 (3)
2.1负荷计算目的 (3)
2.2负荷计算方法 (3)
2.3负荷计算过程 (5)
2.3.1各用电设备组负荷计算 (5)
2.3.2各低压变压器的选择与损耗计算 (10)
2.3.3计算6KV母线上补偿前的总负荷并初选主变压器 (12)
2.3.4功率因数补偿与电容器柜的选择 (13)
3变电所主变压器的选择与校验 (15)
3.1变压器选择原则 (15)
3.2变压器选择计算 (15)
3.3变压器的损耗计算 (16)
3.4 35KV侧全矿负荷计算及功率因数校验 (16)
3.5变压器经济运行方案的确定 (17)
4电气主接线设计 (18)
4.1对电气主接线的基本要求 (18)
4.2本所电气主接线方案的确定 (18)
4.2.1电源进线与主接线 (18)
4.2.2负荷分配 (19)
5短路计算 (21)
5.1短路电流计算的目的 (21)
5.2三相短路计算的方法与步骤 (21)
5.3短路电流计算过程 (21)
5.3.1选择计算各基准值 (23)
5.3.2计算各元件的标幺电抗 (23)
5.3.3计算各短路点的短路参数 (24)
5.4短路参数汇总表 (28)
6高压电气设备选择 (29)
6.1高压电气设备选择原则 (29)
6.2 35KV电气设备选择及校验 (30)
6.2.1高压断路器的选择 (30)
6.2.2隔离开关的选择 (31)
6.2.3电流互感器的选择 (32)
6.2.4电压互感器的选择 (33)
6.2.5 35KV避雷器的选择 (33)
6.3 6KV电气设备选择 (34)
6.4电力线路的选择 (39)
6.4.1 35KV输电线路及母线的选择与校验 (39)
6.4.2 6KV电缆及架空线的选择 (40)
6.4.3电力线路选择计算汇总表 (47)
7防雷与接地 (48)
7.1 雷电过电压的保护 (48)
7.2 接地装置 (49)
7.2.1 接地装置的分类 (49)
7.2.2接地装置的布置 (50)
总结 (51)
参考文献 (52)
致谢 (53)
1概述
1.1矿井简介
本矿井为年产150万吨的矿井,三水平可采储量为3108.4万吨,考虑
1.3的备用储量系数,三水平的服务时间为15.9年。
年平均气温为15C ︒,
最高气温为42.3C ︒,最低气温为15C ︒-,土壤最高温度30C ︒。
1.2十二矿供电系统简介
目前十二矿工业场地有一座35KV 变电所,共有四回35KV 供电电源,其中来自平煤集团矸石电厂的两回35KV 电源作为主供电源,长度为320m ;来自十矿地面变电所的两回35KV 电源作为备用电源,长度为2.3km 。
正常情况下,只允许十二矿使用矸石电厂的电源,只有在矸石电厂停止供电的情况下,才允许十矿地面变电所向十二矿供电,而且只能保证十二矿的矿井通风、排水、提升等安全用电,不准许十二矿生产。
平煤集团矸石电厂位于十二矿西北方向约200m 处,装机容量为3x6MW ,发出的电力扣除厂用电及十二矿用电外全部通过联网线送向月台35KV 变电站。
月台35KV 变电站通过35KV 输电线路与贾庄110KV 变电站联接。
因此平煤集团矸石电厂的35KV 电源安全、可靠。
1.3原始负荷资料
负荷资料见表1-1全矿电力负荷统计表。
表1-1 全矿电力负荷统计表
设备名称电压
(V)
电机
类型
单机容
量(KW)
安装台
数/工
作台数
工作设
备总容
量(KW)
需用
系数
()
d
K
功率因
数
cos
离变电
所的距
离()
km
主井
提升
6000 Y 1200 1/1 1200 0.90 0.85 0.30
副井
提升
6000 Y 800 1/1 800 0.85 0.82 0.15
主扇
风机
6000 T 1000 2/1 1000 0.85 -0.90 1.50
压风
机
6000 T 250 4/2 500 0.80 -0.90 0.32
矿综
合厂
380 320 0.65 0.75 0.50
机修
厂
380 580 0.55 0.78 0.20
洗煤
厂
380 650 0.72 0.77 0.47
地面
低压
380 750 0.72 0.76 0.05
主排
水泵
6000 X 500 5/3 1500 0.88 0.85 0.65
一采
区
6000 850 0.65 0.70
二采
区
6000 950 0.70 0.76
井底
低压
660 2378 0.70 0.756
工人
镇
380 550 0.85 0.81 2.2 支农380 330 0.82 0.85 2.6 注电机类型:Y表示绕线异步;X表示鼠笼异步;T表示同步。
