信号与系统实验
信号与系统实验
实验一信号与系统认知一、实验目的1、了解实验室的规章制度、强化安全教育、说明考核方法。
2、学习示波器、实验箱的使用、操作知识；3、学习常用连续周期信号的波形以及常用系统的作用。
二、实验仪器1、信号与系统实验箱（本次实验使用其自带的简易信号源，以及实验箱上的“信号通过系统”部分。
）2、示波器三、实验原理1、滤波器滤波器是一种常用的系统，它的作用为阻止某些频率信号通过，或只允许某些频率的信号通过。
滤波器主要有四种：这是四种滤波器的理想状态，实际上的滤波器只能接近这些效果，因此通常的滤波器有一些常用的参数：如带宽、矩形系数等。
通带范围：与滤波器最低衰减处比，衰减在3dB以下的频率范围。
2、线性系统线性系统是现实中广泛应用的一种系统，线性也是之后课程中默认为系统都具有的一种系统性质。
系统的线性表现在可加性与齐次性上。
齐次性：输入信号增加为原来的a倍时，输出信号也增加到原来的a倍。
四、预习要求1、复习安全操作的知识。
2、学习或复习示波器的使用方法。
3、复习典型周期信号的波形及其性质。
4、复习线性系统、滤波器的性质。
5、撰写预习报告。
五、实验内容及步骤1、讲授实验室的规章制度、强化安全教育、说明考核方法2、通过示波器，读出实验箱自带信号源各种信号的频率范围（1）测试信号源1的各种信号参数，并填入表1-1。
（2）测试信号源2的各种信号参数，并填入表1-2。
3、测量滤波器根据相应测量方法，用双踪示波器测出实验箱自带的滤波器在各频率点的输入输出幅度（先把双踪示波器两个接口都接到所测系统的输入端，调节到都可以读出输入幅度值，并把两侧幅度档位调为一致，记录下这个幅度值；之后，将示波器的一侧改接入所测系统的输出端，再调节用于输入的信号源，将信号频率其调至表1-3中标示的值，并使输入信号幅度保持原幅度值不变。
观察输出波形幅度的变化，并与原来的幅度作比较，记录变化后的幅度值。
），并将相应数据计入表1-3中。
4、测量线性系统（1）齐次性的验证自选一个输入信号，观察输出信号的波形并记录输入输出信号的参数，将输入信号的幅度增强为原信号的一定倍数后，再对输入输出输出参数进行记录，对比变化前后的输出。
《信号与系统》课程实验报告
《信号与系统》课程实验报告《信号与系统》课程实验报告一图1-1 向量表示法仿真图形2．符号运算表示法若一个连续时间信号可用一个符号表达式来表示，则可用ezplot命令来画出该信号的时域波形。
上例可用下面的命令来实现（在命令窗口中输入，每行结束按回车键）。
t=-10:0.5:10;f=sym('sin((pi/4)*t)');ezplot(f,[-16,16]);仿真图形如下：图1-2 符号运算表示法仿真图形三、实验内容利用MATLAB实现信号的时域表示。
三、实验步骤该仿真提供了7种典型连续时间信号。
用鼠标点击图0-3目录界面中的“仿真一”按钮，进入图1-3。
图1-3 “信号的时域表示”仿真界面图1-3所示的是“信号的时域表示”仿真界面。
界面的主体分为两部分：1) 两个轴组成的坐标平面（横轴是时间，纵轴是信号值）；2) 界面右侧的控制框。
控制框里主要有波形选择按钮和“返回目录”按钮，点击各波形选择按钮可选择波形，点击“返回目录”按钮可直接回到目录界面。
图1-4 峰值为8V，频率为0.5Hz，相位为180°的正弦信号图1-4所示的是正弦波的参数设置及显示界面。
在这个界面内提供了三个滑动条，改变滑块的位置，滑块上方实时显示滑块位置代表的数值，对应正弦波的三个参数：幅度、频率、相位；坐标平面内实时地显示随参数变化后的波形。
在七种信号中，除抽样函数信号外，对其它六种波形均提供了参数设置。
矩形波信号、指数函数信号、斜坡信号、阶跃信号、锯齿波信号和抽样函数信号的波形分别如图1-5～图1-10所示。
图1-5 峰值为8V，频率为1Hz，占空比为50%的矩形波信号图1-6 衰减指数为2的指数函数信号图1-7 斜率=1的斜坡信号图1-8 幅度为5V，滞后时间为5秒的阶跃信号图1-9 峰值为8V，频率为0.5Hz的锯齿波信号图1-10 抽样函数信号仿真途中，通过对滑动块的控制修改信号的幅度、频率、相位，观察波形的变化。
信号与系统实验报告

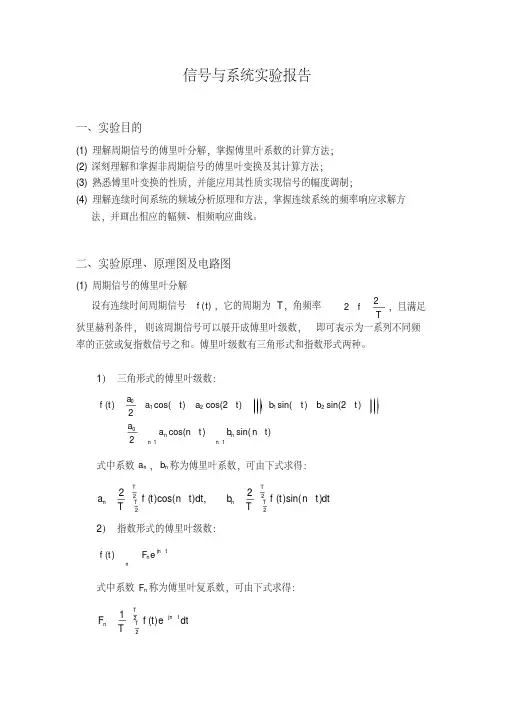

信号与系统实验报告一、实验目的(1) 理解周期信号的傅里叶分解，掌握傅里叶系数的计算方法；(2)深刻理解和掌握非周期信号的傅里叶变换及其计算方法；(3) 熟悉傅里叶变换的性质，并能应用其性质实现信号的幅度调制；(4) 理解连续时间系统的频域分析原理和方法，掌握连续系统的频率响应求解方法，并画出相应的幅频、相频响应曲线。
二、实验原理、原理图及电路图(1) 周期信号的傅里叶分解设有连续时间周期信号()f t ，它的周期为T ，角频率22fT，且满足狄里赫利条件，则该周期信号可以展开成傅里叶级数，即可表示为一系列不同频率的正弦或复指数信号之和。
傅里叶级数有三角形式和指数形式两种。
1）三角形式的傅里叶级数：01212011()cos()cos(2)sin()sin(2)2cos()sin()2n n n n a f t a t a t b t b t a a n t b n t 式中系数n a ，n b 称为傅里叶系数，可由下式求得：222222()cos(),()sin()T T T T nna f t n t dtb f t n t dtTT2）指数形式的傅里叶级数：()jn tn nf t F e式中系数n F 称为傅里叶复系数，可由下式求得：221()T jn tT nF f t edtT周期信号的傅里叶分解用Matlab进行计算时，本质上是对信号进行数值积分运算。
Matlab中进行数值积分运算的函数有quad函数和int函数。
其中int函数主要用于符号运算，而quad函数（包括quad8，quadl）可以直接对信号进行积分运算。
因此利用Matlab进行周期信号的傅里叶分解可以直接对信号进行运算，也可以采用符号运算方法。
quadl函数(quad系)的调用形式为：y＝quadl(‘func’,a,b)或y＝quadl(@myfun,a,b)。
其中func是一个字符串，表示被积函数的.m文件名（函数名）；a、b分别表示定积分的下限和上限。
《信号与系统实验》信号的采样与恢复(抽样定理)实验
《信号与系统实验》信号的采样与恢复（抽样定理）实验一、实验目的1、了解电信号的采样方法与过程以及信号恢复的方法。
2、验证抽样定理。
二、实验设备1、信号与系统实验箱2、双踪示波器三、原理说明1、离散时间信号可以从离散信号源获得，也可以从连续时间信号抽样而得。
抽样信号f s(t)可以看成连续f(t)和一组开关函数s (t)的乘积。
s (t)是一组周期性窄脉冲，见实验图5-1，T s(t)称为抽样周期，其倒数f s(t)= 1/T s称为抽样频率。
图5-1 矩形抽样脉冲对抽样信号进行傅立叶分析可知，抽样信号的频率包括了原连续信号以及无限个经过平移的信号频率。
平移的频率等于抽样频率f s(t)及其谐波频率2f s、3f s》》》》》》。
当抽样信号是周期性窄脉冲时，平移后的频率幅度(sinx)/x规律衰减。
抽样信号的频谱是原信号频谱周期的延拓，它占有的频带要比原信号频谱宽得多。
2、正如测得了足够的实验数据以后，我们可以在坐标纸上把一系列数据点连起来，得到一条光滑的曲线一样，抽样信号在一定条件下也可以恢复到原信号。
只要用一截止频率等于原信号频谱中最高频率f n的低通滤波器，滤除高频分量，经滤波后得到的信号包含了原信号频谱的全部内容，故在低通滤波器输出可以得到恢复后的原信号。
3、但原信号得以恢复的条件是f s 2，其中f s为抽样频率，为原信号占有的频带宽度。
而f min=2 为最低抽样频率又称“柰奎斯特抽样率”。
当f s<2 时，抽样信号的频谱会发生混迭，从发生混迭后的频谱中我们无法用低通滤波器获得原信号频谱的全部内容。
在实际使用中，仅包含有限频率的信号是及少的，因此即使f s=2 ，恢复后的信号失真还是难免的。
图5-2画出了当抽样频率f s>2 （不混叠时）f s<2 （混叠时）两种情况下冲激抽样信号的频谱。
t f(t)0F()t 0m ωm ω-(a)连续信号的频谱Ts t 0f s (t)F()t0m ωm ω-s ω-s ω（）(b)高抽样频率时的抽样信号及频谱 不混叠图5-2 冲激抽样信号的频谱实验中f s >2 、f s =2 、f s <2 三种抽样频率对连续信号进行抽样，以验证抽样定理——要使信号采样后能不失真地还原，抽样频率f s 必须大于信号频率中最高频率的两倍。

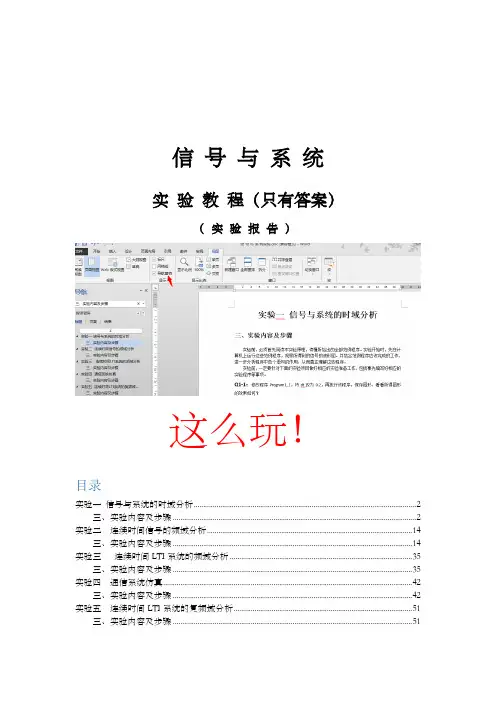

信号与系统实验教程只有答案
信号与系统实验教程（只有答案））（实验报告目录实验一信号与系统的时域分析 (2)三、实验内容及步骤 (2)实验二连续时间信号的频域分析 (14)三、实验内容及步骤 (14)实验三连续时间LTI系统的频域分析 (35)三、实验内容及步骤 (35)实验四通信系统仿真 (42)三、实验内容及步骤 (42)实验五连续时间LTI系统的复频域分析 (51)三、实验内容及步骤 (51)实验一信号与系统的时域分析三、实验内容及步骤实验前，必须首先阅读本实验原理，读懂所给出的全部范例程序。
实验开始时，先在计算机上运行这些范例程序，观察所得到的信号的波形图。
并结合范例程序应该完成的工作，进一步分析程序中各个语句的作用，从而真正理解这些程序。
实验前，一定要针对下面的实验项目做好相应的实验准备工作，包括事先编写好相应的实验程序等事项。
Q1-1：修改程序Program1_1，将dt改为0.2，再执行该程序，保存图形，看看所得图形的效果如何？dt = 0.01时的信号波形dt = 0.2时的信号波形这两幅图形有什么区别，哪一幅图形看起来与实际信号波形更像？答：Q1-2：修改程序Program1_1，并以Q1_2为文件名存盘，产生实指数信号x(t)=e-0.5t。
要求在图形中加上网格线，并使用函数axis()控制图形的时间范围在0~2秒之间。
然后执行该程序，保存所的图形。
修改Program1_1后得到的程序Q1_2如下：信号x(t)=e-0.5t的波形图clear, % Clear all variablesclose all, % Close all figure windowsdt = 0.2; % Specify the step of time variablet = -2:dt:2; % Specify the interval of timex = exp(-0.5*t); % Generate the signalplot(t,x)grid on;axis ([0 2 0 1 ])title('Sinusoidal signal x(t)')xlabel('Time t (sec)')Q1-3：修改程序Program1_1，并以Q1_3为文件名存盘，使之能够仿真从键盘上任意输入的一个连续时间信号，并利用该程序仿真信号x(t)=e-2t。
信号与系统实验

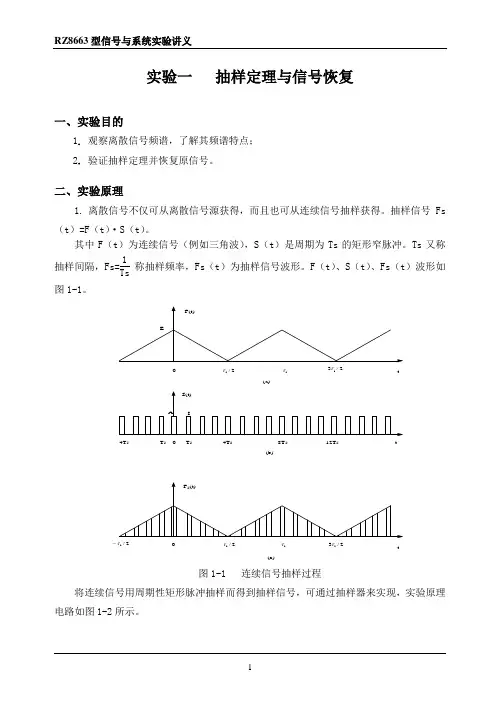

实验一 抽样定理与信号恢复一、实验目的1. 观察离散信号频谱，了解其频谱特点；2. 验证抽样定理并恢复原信号。
二、实验原理1. 离散信号不仅可从离散信号源获得，而且也可从连续信号抽样获得。
抽样信号 Fs （t ）=F （t ）·S （t ）。
其中F （t ）为连续信号（例如三角波），S （t ）是周期为Ts 的矩形窄脉冲。
Ts 又称抽样间隔，Fs=1Ts 称抽样频率，Fs （t ）为抽样信号波形。
F （t ）、S （t ）、Fs （t ）波形如图1-1。
t-4T S -T S 0T S 4T S8T S 12T S tt02/1τ1τ2/31τ2/1τ1τ2/31τ2/1τ-(a)(b)(c)图1-1 连续信号抽样过程将连续信号用周期性矩形脉冲抽样而得到抽样信号，可通过抽样器来实现，实验原理电路如图1-2所示。
2. 连续周期信号经周期矩形脉冲抽样后，抽样信号的频谱()∑∞∞--∙=m s s m m SaTsA j )(22s F ωωπδτωτω 它包含了原信号频谱以及重复周期为fs （f s =πω2s 、幅度按ST A τSa （2τωs m ）规律变化的原信号频谱，即抽样信号的频谱是原信号频谱的周期性延拓。
因此，抽样信号占有的频带比原信号频带宽得多。
以三角波被矩形脉冲抽样为例。
三角波的频谱 F （j ω）=∑∞-∞=-K k k sa E )2()2(12τπωδππ抽样信号的频谱Fs （j ω）=式中 取三角波的有效带宽为31ω18f f s =作图，其抽样信号频谱如图1-3所示。
图1-2 信号抽样实验原理图)(2(212s m k s m k k Sa m Sa TS EA ωωωδπτωτπ--∙∙∑∞-∞=-∞=111112ττπω==f 或(b) 抽样信号频谙图1-3 抽样信号频谱图如果离散信号是由周期连续信号抽样而得，则其频谱的测量与周期连续信号方法相同，但应注意频谱的周期性延拓。
信号与系统实验报告
信号与系统实验报告目录1. 内容概要 (2)1.1 研究背景 (3)1.2 研究目的 (4)1.3 研究意义 (4)2. 实验原理 (5)2.1 信号与系统基本概念 (7)2.2 信号的分类与表示 (8)2.3 系统的分类与表示 (9)2.4 信号与系统的运算法则 (11)3. 实验内容及步骤 (12)3.1 实验一 (13)3.1.1 实验目的 (14)3.1.2 实验仪器和设备 (15)3.1.4 实验数据记录与分析 (16)3.2 实验二 (16)3.2.1 实验目的 (17)3.2.2 实验仪器和设备 (18)3.2.3 实验步骤 (19)3.2.4 实验数据记录与分析 (19)3.3 实验三 (20)3.3.1 实验目的 (21)3.3.2 实验仪器和设备 (22)3.3.3 实验步骤 (23)3.3.4 实验数据记录与分析 (24)3.4 实验四 (26)3.4.1 实验目的 (27)3.4.2 实验仪器和设备 (27)3.4.4 实验数据记录与分析 (29)4. 结果与讨论 (29)4.1 实验结果汇总 (31)4.2 结果分析与讨论 (32)4.3 结果与理论知识的对比与验证 (33)1. 内容概要本实验报告旨在总结和回顾在信号与系统课程中所进行的实验内容，通过实践操作加深对理论知识的理解和应用能力。
实验涵盖了信号分析、信号处理方法以及系统响应等多个方面。
实验一：信号的基本特性与运算。
学生掌握了信号的表示方法，包括连续时间信号和离散时间信号，以及信号的基本运算规则，如加法、减法、乘法和除法。
实验二：信号的时间域分析。
在本实验中，学生学习了信号的波形变换、信号的卷积以及信号的频谱分析等基本概念和方法，利用MATLAB工具进行了实际的信号处理。
实验三：系统的时域分析。
学生了解了线性时不变系统的动态响应特性，包括零状态响应、阶跃响应以及脉冲响应，并学会了利用MATLAB进行系统响应的计算和分析。
信号与系统实验报告
信号与系统实验报告一、信号的时域基本运算1．连续时间信号的时域基本运算两实验之一实验分析：输出信号值就等于两输入信号相加（乘）。
由于b=2，故平移量为2时，实际是右移1，符合平移性质。
两实验之二心得体会：时域中的基本运算具有连续性，当输入信号为连续时，输出信号也为连续。
平移，伸缩变化都会导致输出结果相对应的平移伸缩。
2.离散时间信号的时域基本运算两实验之一实验分析：输出信号的值是对应输入信号在每个n值所对应的运算值，当进行拉伸变化后，n值数量不会变，但范围会拉伸所输入的拉伸系数。
两实验之二心得体会：离散时间信号可以看做对连续时间信号的采样，而得到的输出信号值，也可以看成是连续信号所得之后的采样值。
二、连续信号卷积与系统的时域分析1.连续信号卷积积分两实验之一实验分析：当两相互卷积函数为冲激函数时，所卷积得到的也是一个冲激函数，且该函数的冲激t值为函数x，函数y冲激t值之和。
两实验之二心得体会：连续卷积函数每个t值所对应的卷积和可以看成其中一个在k值取得的函数与另外一个函数相乘得到的一个分量函数，并一直移动k值直至最后，最后累和出来的最终函数便是所得到的卷积函数。
3.RC电路时域积分两实验之一实验分析：全响应结果正好等于零状态响应与零输入响应之和。
两实验之二心得体会：具体学习了零状态，零输入，全响应过程的状态及变化，与之前所学的电路知识联系在一起了。
三、离散信号卷积与系统的时域分析1.离散信号卷积求和两实验之一实验分析：输出结果的n值是输入结果的k号与另一个n-k的累和两实验之二心得体会：直观地观察到卷积和的产生，可以看成连续卷积的采样形式，从这个方面去想，更能深入地理解卷积以及采样的知识。
2.离散差分方程求解两实验之一实验分析：其零状态响应序列为0 0 4 5 7.5，零输入响应序列为2 4 5 5.5 5.75，全状态响应序列为2 4 9 10.5 13.25，即全状态=零输入+零状态。
两实验之二心得体会：求差分方程时，可以根据全状态响应是由零输入输入以及零状态相加所得，分开来求，同时也加深了自己对差分方程的求解问题的理解。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《信号与系统及MATLAB实现》实验指导书前言长期以来，《信号与系统》课程一直采用单一理论教学方式，同学们依靠做习题来巩固和理解教学内容，虽然手工演算训练了计算能力和思维方法，但是由于本课程数学公式推导较多，概念抽象，常需画各种波形，作题时难免花费很多时间，现在，我们给同学们介绍一种国际上公认的优秀科技应用软件MA TLAB，借助它我们可以在电脑上轻松地完成许多习题的演算和波形的绘制。
MA TLAB的功能非常强大，我们此处仅用到它的一部分，在后续课程中我们还会用到它，在未来地科学研究和工程设计中有可能继续用它，所以有兴趣的同学，可以对MA TLAB 再多了解一些。
MA TLAB究竟有那些特点呢？1．高效的数值计算和符号计算功能，使我们从繁杂的数学运算分析中解脱出来；2．完备的图形处理功能，实现计算结果和编程的可视化；3．友好的用户界面及接近数学表达式的自然化语言，易于学习和掌握；4．功能丰富的应用工具箱，为我们提供了大量方便实用的处理工具；MA TLAB的这些特点，深受大家欢迎，由于个人电脑地普及，目前许多学校已将它做为本科生必须掌握的一种软件。
正是基于这些背景，我们编写了这本《信号与系统及MA TLAB实现》指导书，内容包括信号的MA TLAB表示、基本运算、系统的时域分析、频域分析、S域分析、状态变量分析等。
通过这些练习，同学们在学习《信号与系统》的同时，掌握MA TLAB的基本应用，学会应用MA TLAB的数值计算和符号计算功能，摆脱烦琐的数学运算，从而更注重于信号与系统的基本分析方法和应用的理解与思考，将课程的重点、难点及部分习题用MA TLAB进行形象、直观的可视化计算机模拟与仿真实现，加深对信号与系统的基本原理、方法及应用的理解，为学习后续课程打好基础。
另外同学们在进行实验时，最好事先预习一些MA TLAB的有关知识，以便更好地完成实验，同时实验中也可利用MA TLAB的help命令了解具体语句以及指令的使用方法。
实验一基本信号在MATLAB中的表示和运算一、实验目的1．学会用MA TLAB表示常用连续信号的方法；2．学会用MA TLAB进行信号基本运算的方法；二、实验原理1．连续信号的MATLAB表示MA TLAB提供了大量的生成基本信号的函数，例如指数信号、正余弦信号。
表示连续时间信号有两种方法，一是数值法，二是符号法。
数值法是定义某一时间范围和取样时间间隔，然后调用该函数计算这些点的函数值，得到两组数值矢量，可用绘图语句画出其波形；符号法是利用MA TLAB的符号运算功能，需定义符号变量和符号函数，运算结果是符号表达的解析式，也可用绘图语句画出其波形图。
例1-1指数信号指数信号在MA TLAB中用exp函数表示。
如at)f=(，调用格式为ft=A*exp(a*t) 程序是tAeA=1; a=-0.4;t=0:0.01:10; %定义时间点ft=A*exp(a*t); %计算这些点的函数值plot(t,ft); %画图命令，用直线段连接函数值表示曲线grid on; %在图上画方格例1-2 正弦信号正弦信号在MA TLAB中用sin 函数表示。
调用格式为ft=A*sin(w*t+phi)A=1; w=2*pi; phi=pi/6;t=0:0.01:8; %定义时间点ft=A*sin(w*t+phi); %计算这些点的函数值plot(t,ft); %画图命令grid on; %在图上画方格例1-3 抽样信号抽样信号Sa(t)=sin(t)/t在MA TLAB中用sinc 函数表示。
定义为)tcSa=t)/(π(sint=-3*pi:pi/100:3*pi;ft=sinc(t/pi);plot(t,ft);grid on;axis([-10,10,-0.5,1.2]); %定义画图范围，横轴，纵轴title('抽样信号') %定义图的标题名字例1-4 三角信号三角信号在MA TLAB中用tripuls 函数表示。
调用格式为ft=tripuls(t,width,skew)，产生幅度为1，宽度为width，且以0为中心左右各展开width/2大小，斜度为skew的三角波。
width的默认值是1，skew的取值范围是-1~+1之间。
一般最大幅度1出现在t=(width/2)*skew的横坐标位置。
t=-3:0.01:3;ft=tripuls(t,4,0.5);plot(t,ft); grid on;axis([-3,3,-0.5,1.5]);例1-5虚指数信号调用格式是f=exp((j*w)*t)t=0:0.01:15;w=pi/4;X=exp(j*w*t);Xr=real(X); %取实部Xi=imag(X); %取虚部Xa=abs(X); %取模Xn=angle(X); %取相位subplot(2,2,1),plot(t,Xr),axis([0,15,-(max(Xa)+0.5),max(Xa)+0.5]),title('实部');subplot(2,2,3),plot(t,Xi),axis([0,15,-(max(Xa)+0.5),max(Xa)+0.5]),title('虚部');subplot(2,2,2), plot(t,Xa),axis([0,15,0,max(Xa)+1]),title('模');subplot(2,2,4),plot(t,Xn),axis([0,15,-(max(Xn)+1),max(Xn)+1]),title('相角');%subplot(m,n,i) 命令是建立m行n列画图窗口，并指定画图位置i例1-6复指数信号调用格式是f=exp((a+j*b)*t)t=0:0.01:3;a=-1;b=10;f=exp((a+j*b)*t);subplot(2,2,1),plot(t,real(f)),title('实部')subplot(2,2,3),plot(t,imag(f)),title('虚部')subplot(2,2,2),plot(t,abs(f)),title('模')subplot(2,2,4),plot(t,angle(f)),title('相角')例1-7 矩形脉冲信号矩形脉冲信号可用rectpuls函数产生，调用格式为y=rectpuls(t,width),幅度是1，宽度是width，以t=0为对称中心。
t=-2:0.01:2;width=1;ft=2*rectpuls(t,width);plot(t,ft)grid on;例1-8 单位阶跃信号单位阶跃信号u(t)用“t>=0”产生，调用格式为ft=(t>=0) t=-1:0.01:5;ft=(t>=0);plot(t,ft); grid on;axis([-1,5,-0.5,1.5]);例1-9 正弦信号符号算法syms t %定义符号变量ty=sin(pi/4*t) %符号函数表达式ezplot(y,[-16,16]) %符号函数画图命令或者f=sym('sin(pi/4*t)') %定义符号函数表达式ezplot(f,[-16,16])例1-10单位阶跃信号MA TTLAB符号数学函数Heaviside表示阶跃信号，但要画图需在工作目录创建Heaviside的M文件function f=Heaviside(t)f=(t>0);保存，文件名是Heaviside ，调用该函数即可画图，例t=-1:0.01:3;f=heaviside(t);plot(t,f)axis([-1,3,-0.2,1.2])或者y=sym('Heaviside(t)');ezplot(y,[-1,5]);grid on2．信号基本运算的MATLAB实现信号基本运算是乘法、加法、尺度、反转、平移、微分、积分，实现方法有数值法和符号法例1-11 以f(t)为三角信号为例，求f(2t) , f(2-2t)t=-3:0.001:3;ft=tripuls(t,4,0.5);subplot(3,1,1);plot(t,ft); grid on;title ('f(t)');ft1= tripuls(2*t,4,0.5);subplot(3,1,2);plot(t,ft1); grid on;title ('f(2t)');ft2= tripuls(2-2*t,4,0.5);subplot(3,1,3);plot(t,ft2); grid on;title ('f(2-2t)');-3-2-1012300.51f(t)-3-2-1012300.51f(2t)-3-2-1012300.51f(2-2t)例1-12 已知f1(t)=sinwt , f2(t)=sin8wt , w=2pi , 求f1(t)+f2(t)和f1(t)f2(t) 的波形图 w=2*pi;t=0:0.01:3; f1=sin(w*t); f2=sin(8*w*t);subplot(211)plot(t,f1+1,':',t,f1-1,':',t,f1+f2) grid on,title('f1(t)+f2(t))') subplot(212)plot(t,f1,':',t,-f1,':',t,f1.*f2) grid on,title('f1(t)*f2(t)')00.51 1.52 2.53-2-1012f1(t)+f2(t))0.511.522.53-1-0.500.51f1(t)*f2(t)三、上机实验内容 1． 验证实验原理中程序 2． 画出信号波形（1）)()2()(2t u e t f t --= （2）)]2()()[cos 1()(--+=t u t u t t f π 3．信号)()2()(2t u et f t--=，求)2(t f 、)2(t f -波形实验二 连续时间LTI 系统的时域分析一、实验目的1．学会用MA TLAB 求解连续系统的零状态响应； 2. 学会用MA TLAB 求解冲激响应及阶跃响应； 3．学会用MA TLAB 实现连续信号卷积的方法； 二、实验原理1．连续时间系统零状态响应的数值计算我们知道，LTI 连续系统可用如下所示的线性常系数微分方程来描述，()()()()NMi j iji j ay t bft ===∑∑在MA TLAB 中，控制系统工具箱提供了一个用于求解零初始条件微分方程数值解的函数lsim 。
