疏散指示
疏散指示标志检查记录疏散指示标志记录
疏散指示标志检查记录疏散指示标志记录疏散指示标志是指为了保障人员在火灾等突发事件中能够及时、有序地疏散而设置的标志，是建筑物安全疏散通道中重要的一环。
对于疏散指示标志的检查和记录是确保其正常运作的重要步骤，下面将对疏散指示标志检查记录和疏散指示标志记录进行详细阐述。
疏散指示标志检查记录是指定期对疏散指示标志进行检查并记录的过程。
该过程需要详细、全面地检查每个疏散指示标志的安装情况和运作状态，以确保在突发事件发生时人员能够准确、迅速地找到疏散通道和出口。
以下是疏散指示标志检查记录的内容：1.标志安装情况：检查疏散指示标志是否按照相关标准和规定进行安装，包括标志的位置、高度、朝向等。
确保标志能够清晰可见，不被遮挡或被其他物体阻挡。
2.标志运作状态：检查疏散指示标志是否正常运作，包括标志的亮度、闪烁、发光的颜色等。
确保标志在正常工作状态下能够为人员提供明显的指示和引导。
3.照明设施：检查疏散指示标志的照明设施是否正常运作，包括应急照明灯的工作状态、电源是否正常等。
确保在断电或灯光不足的情况下，疏散指示标志能够正常发挥作用。
4.标志维护状况：检查疏散指示标志的维护情况，包括是否受到损坏或污染等。
确保标志没有受到任何影响，以保证其可靠性和持久性。
5.其他相关设施：检查与疏散指示标志相关的其他设施，包括逃生楼梯、疏散门、紧急报警装置等。
确保这些设施也处于正常工作状态，以提供人员安全疏散的条件。
1.检查日期和时间：记录疏散指示标志检查的具体日期和时间，以便日后查阅使用。
2.检查人员：记录进行检查的人员，包括姓名、工作单位等信息，以确保责任的明确和监督的有效进行。
3.检查项目和结果：按照检查内容，逐项记录检查情况和结果，包括疏散指示标志的安装状况、运作情况、照明设施等，以及其他相关设施的情况。
4.异常情况和处理：如发现疏散指示标志存在异常情况，如亮度不足、闪烁、受损等，记录下具体情况，并进行相应的处理措施，如更换灯泡、修复损坏等。
应急照明和疏散指示
应急照明和疏散指示应急照明一. 定义应急照明是指当发生突发事件时，在正常电源失灵的情况下，提供必要的照明，帮助疏散人员以及指挥救援。
二. 功能1、保障安全：应急照明系统用于疏散时间紧急状况，在紧急情况下，为避免事故发生，保障人员安全而提供必要的照明。
2、减少混乱：当发生灾害或突发事件时，如果没有应急照明措施，可能会出现混乱情况，使疏散工作受阻。
3、提高效率：通过设置应急照明系统，可以提高紧急疏散人员的疏散效率，使紧急情况得以及时处理。
三. 原则1、便捷性原则：应急照明系统的设置应与正常电源的照明接口尽可能一致，以方便操作灯具。
2、实用性原则：应急照明系统设置应根据场所的实际情况，设置照度符合当地法规要求，以方便疏散。
3、可控性原则：应急照明系统应具有与其它系统相适应的可控性，可以根据外部控制信息的改变来调整应急照明的强度。
疏散指示一. 定义疏散指示是指在应急情况下，为指导疏散人员采取正确的疏散措施，帮助把疏散的人流安全顺利转移到指定的安全位置。
二. 功能1、指导：疏散指示有助于让人员快速找到疏散区域，加强人员在不熟悉环境和道路上疏散的能力，有效避免事故发生。
2、方便：疏散指示清晰明确，便于疏散人员及时走向安全防护区，确保疏散途径安全有序，节约时间。
3、有效：疏散指示可以让指定安全区域得到最先到达，并安全疏散，以保障正常状态。
三. 设计原则1、便捷性原则：疏散指示的设计应避免复杂的步骤，减少步骤，使指示灯以及公告发布更加清晰明了，方便人们理解。
2、视觉强烈原则：疏散指示应该设置能够在空间位置占领最大面积，拥有足够的醒目程度帮助人员视觉感知。
3、考虑存在灯具原则：使用应急照明设置疏散指示灯不仅可以省去另外安装灯具的空间以及成本，而且也能很好的实现节能环保的效果。

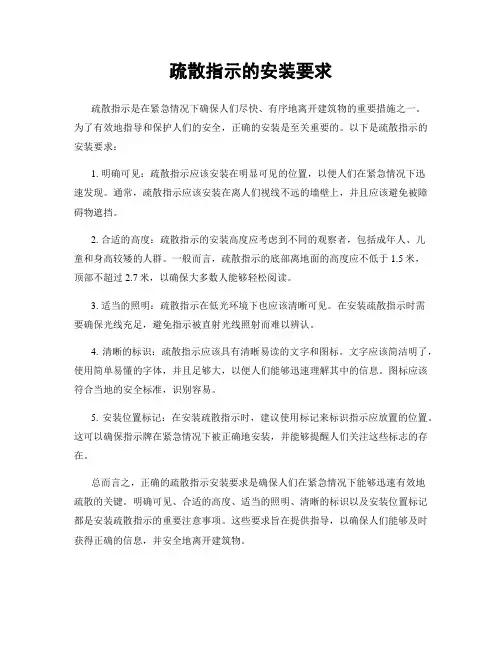

疏散指示的安装要求
疏散指示的安装要求
疏散指示是在紧急情况下确保人们尽快、有序地离开建筑物的重要措施之一。
为了有效地指导和保护人们的安全，正确的安装是至关重要的。
以下是疏散指示的安装要求：
1. 明确可见：疏散指示应该安装在明显可见的位置，以便人们在紧急情况下迅
速发现。
通常，疏散指示应该安装在离人们视线不远的墙壁上，并且应该避免被障碍物遮挡。
2. 合适的高度：疏散指示的安装高度应考虑到不同的观察者，包括成年人、儿
童和身高较矮的人群。
一般而言，疏散指示的底部离地面的高度应不低于1.5米，
顶部不超过2.7米，以确保大多数人能够轻松阅读。
3. 适当的照明：疏散指示在低光环境下也应该清晰可见。
在安装疏散指示时需
要确保光线充足，避免指示被直射光线照射而难以辨认。
4. 清晰的标识：疏散指示应该具有清晰易读的文字和图标。
文字应该简洁明了，使用简单易懂的字体，并且足够大，以便人们能够迅速理解其中的信息。
图标应该符合当地的安全标准，识别容易。
5. 安装位置标记：在安装疏散指示时，建议使用标记来标识指示应放置的位置。
这可以确保指示牌在紧急情况下被正确地安装，并能够提醒人们关注这些标志的存在。
总而言之，正确的疏散指示安装要求是确保人们在紧急情况下能够迅速有效地
疏散的关键。
明确可见、合适的高度、适当的照明、清晰的标识以及安装位置标记都是安装疏散指示的重要注意事项。
这些要求旨在提供指导，以确保人们能够及时获得正确的信息，并安全地离开建筑物。

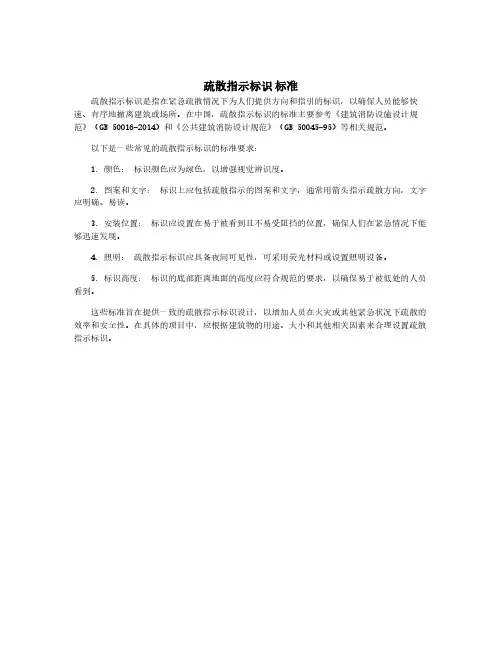

疏散指示标识 标准
疏散指示标识标准
疏散指示标识是指在紧急疏散情况下为人们提供方向和指引的标识，以确保人员能够快速、有序地撤离建筑或场所。
在中国，疏散指示标识的标准主要参考《建筑消防设施设计规范》（GB50016-2014）和《公共建筑消防设计规范》（GB50045-95）等相关规范。
以下是一些常见的疏散指示标识的标准要求：
1.颜色：标识颜色应为绿色，以增强视觉辨识度。
2.图案和文字：标识上应包括疏散指示的图案和文字，通常用箭头指示疏散方向，文字应明确、易读。
3.安装位置：标识应设置在易于被看到且不易受阻挡的位置，确保人们在紧急情况下能够迅速发现。
4.照明：疏散指示标识应具备夜间可见性，可采用荧光材料或设置照明设备。
5.标识高度：标识的底部距离地面的高度应符合规范的要求，以确保易于被低处的人员看到。
这些标准旨在提供一致的疏散指示标识设计，以增加人员在火灾或其他紧急状况下疏散的效率和安全性。
在具体的项目中，应根据建筑物的用途、大小和其他相关因素来合理设置疏散指示标识。

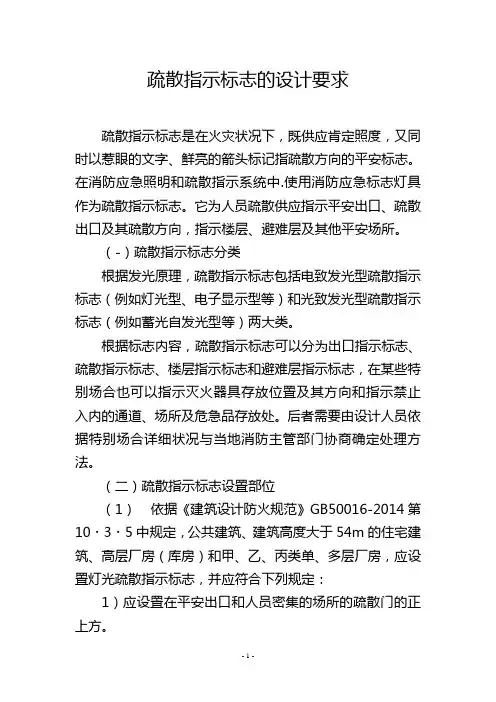

疏散指示标志的设计要求
疏散指示标志的设计要求疏散指示标志是在火灾状况下，既供应肯定照度，又同时以惹眼的文字、鲜亮的箭头标记指疏散方向的平安标志。
在消防应急照明和疏散指示系统中.使用消防应急标志灯具作为疏散指示标志。
它为人员疏散供应指示平安出口、疏散出口及其疏散方向，指示楼层、避难层及其他平安场所。
（-）疏散指示标志分类根据发光原理，疏散指示标志包括电致发光型疏散指示标志（例如灯光型、电子显示型等）和光致发光型疏散指示标志（例如蓄光自发光型等）两大类。
根据标志内容，疏散指示标志可以分为出口指示标志、疏散指示标志、楼层指示标志和避难层指示标志，在某些特别场合也可以指示灭火器具存放位置及其方向和指示禁止入内的通道、场所及危急品存放处。
后者需要由设计人员依据特别场合详细状况与当地消防主管部门协商确定处理方法。
（二）疏散指示标志设置部位（1）依据《建筑设计防火规范》GB50016-2014第10・3・5中规定，公共建筑、建筑高度大于54m的住宅建筑、高层厂房（库房）和甲、乙、丙类单、多层厂房，应设置灯光疏散指示标志，并应符合下列规定：1）应设置在平安出口和人员密集的场所的疏散门的正上方。
2）应设置在疏散走道及其转角处距地面高度l・0m以下的墙面或地面上。
灯光疏散指示标志的间距不应大于20m；对于袋型走道.不应大于10m；在走道转角区，不应大于1.0mo对于疏散指示标志的安装位置，是依据国内外的建筑实践和火灾中人的行为习惯提出的。
详细设计还可结合实际状况.在规范规定的范围内合理选定安装位置，比如也可设置在地面上等。
总之，所设置的标志要便于人们辨认，并符合一般人行走时目视前方的习惯，能起诱导作用.但要防止被烟气遮描.如设在顶棚下的疏散标志应考虑距离顶棚肯定髙度。
对于疏散指示标志的间距，设计还要依据标志的大小和发光方式以及便于人员在较低照度条件清晰识别的原则进一步缩小。
（2）依据《建筑设计防火规范》GB50016-2014第10.3.6中规定.下列建筑或场所应在疏散走道和主要疏散路径的地面上增设能保持视觉连续的灯光疏散指示标志或蓄光疏散指加标占：1）总建筑面积大于8000m2的展览建筑；2）总建筑面积大于5000m2的地上商店；3）总建筑面积大于500n?的地下或半地下商店；4）歌舞消遣放映游艺场所；5）座位数超过1500个的电影院、剧院.座位数超过3000个的体育馆、会堂或礼堂；6）车站、码头建筑和民用机场航站楼中建筑面积大于3000m2的候车、候船厅和航站楼的公共区。

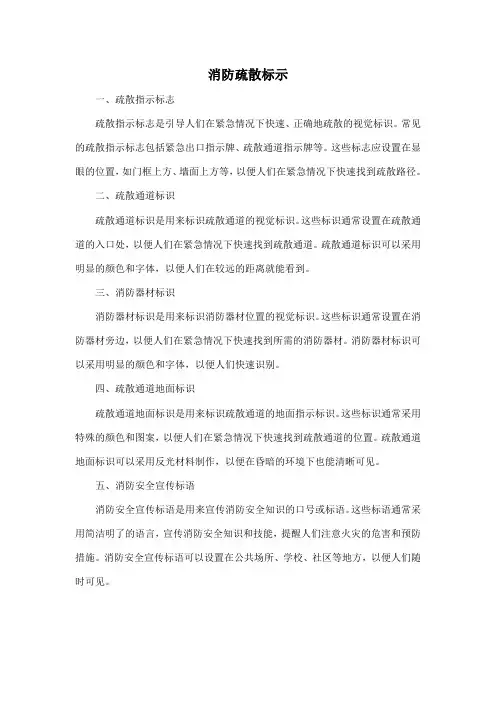

消防疏散标示
消防疏散标示
一、疏散指示标志
疏散指示标志是引导人们在紧急情况下快速、正确地疏散的视觉标识。
常见的疏散指示标志包括紧急出口指示牌、疏散通道指示牌等。
这些标志应设置在显眼的位置，如门框上方、墙面上方等，以便人们在紧急情况下快速找到疏散路径。
二、疏散通道标识
疏散通道标识是用来标识疏散通道的视觉标识。
这些标识通常设置在疏散通道的入口处，以便人们在紧急情况下快速找到疏散通道。
疏散通道标识可以采用明显的颜色和字体，以便人们在较远的距离就能看到。
三、消防器材标识
消防器材标识是用来标识消防器材位置的视觉标识。
这些标识通常设置在消防器材旁边，以便人们在紧急情况下快速找到所需的消防器材。
消防器材标识可以采用明显的颜色和字体，以便人们快速识别。
四、疏散通道地面标识
疏散通道地面标识是用来标识疏散通道的地面指示标识。
这些标识通常采用特殊的颜色和图案，以便人们在紧急情况下快速找到疏散通道的位置。
疏散通道地面标识可以采用反光材料制作，以便在昏暗的环境下也能清晰可见。
五、消防安全宣传标语
消防安全宣传标语是用来宣传消防安全知识的口号或标语。
这些标语通常采用简洁明了的语言，宣传消防安全知识和技能，提醒人们注意火灾的危害和预防措施。
消防安全宣传标语可以设置在公共场所、学校、社区等地方，以便人们随时可见。
3.3疏散指示标志
7
疏散指示标志含义 消防安全标志由安全色、边框、以图像为主要特征的图 形符号或文字构成的标志，用以表达与消防有关的安全 信息。 传递安全信息含义的颜色，包括红、蓝、黄、绿四种颜 色。
8
各种颜色的适用功能
红色 表示禁止、停止、危险以及消防设备的意思。凡是禁止、停止、 消防和有危险的器件或环境均应涂以红色的标记作为警示的信 号。 表示指令，要求人们必须遵守的规定。 表示提醒人们注意。凡是警告人们注意的器件、设备及环境都 应以黄色表示。 表示给人们提供允许、安全的信息。 黑色用于安全标志的文字、图形符号和警告标志的几何边框。 白色作为安全标志红、蓝、绿的背景色，也可用于安全标志的 文字。
26
应用实例
应用方案（六）
柱面疏散标识 产品名称：紧急出口标识（二） 产品规格：120× 330mm 产品工艺：采用发光铝板丝网印刷疏散图标工艺， 后附进口双面胶。 安装工艺：将标牌预定的安装位置处理干净平整， 将标牌背面的贴纸揭下，把标牌粘贴在预定位置， 压紧即可。
27
应用实例
应用方案（七）
楼梯疏散标识 产品名称：楼梯立面疏散标识 产品规格：300×40×40mm 产品工艺：采用发光铝板切割成疏散图形工艺， 后附进口双面胶。 安装工艺：将标牌预定的安装位置处理干净平整， 将标牌背面的贴纸揭下，把标牌粘贴在预定位置， 压紧即可。
ቤተ መጻሕፍቲ ባይዱ
16
常见消防应急标志灯样式
应急疏散标志灯 应急疏散标志灯
安全出口标志灯
17
常见消防应急标志灯样式
右向标志灯
双向标志灯
左向标志灯
18
常见消防应急标志灯样式
左向标志灯具 双向标志灯具
出口标志灯
右向标志灯具
消防安全疏散指示语
消防安全疏散指示语
消防安全疏散指示语是指导人员在火灾等紧急情况下迅速、有序撤离的安全提示，主要内容包括：
1. "保持冷静，听从指挥"：提醒公众在火警发生时切勿慌乱，应遵从消防员或现场负责人的引导。
2. "沿着疏散指示标志行动"：标识通常为绿色应急出口标志或应急照明指示方向，指引人们迅速找到最近的安全出口。
3. "低头弯腰，用湿布捂口鼻"：在烟雾弥漫环境中，降低身体、用湿布捂住口鼻可以减少有害气体吸入。
4. "不乘坐电梯，选择楼梯疏散"：火警时，电梯可能因电力故障而无法使用，应选择步行楼梯逃生。
5. "沿途敲门提醒他人"：在疏散过程中，尽量通知并协助周边人员一同撤离。
6. "到达安全地点后立即汇报人数"：确保全员安全疏散后及时向相关人员报告，以便进行后续救援工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
逃生疏散辅助设施－应急照明及疏散指示标志
在发生火灾时，为了保证人员的安全疏散以及消防扑救人员的正常工作，必须保持一定的电光源，据此设置的照明总称为火灾应急照明；为防止疏散通道在火灾下骤然变暗就要保证一定的亮度，抑制人们心理上的惊慌，确保疏散安全，以显眼的文字、鲜明的箭头标记指明疏散方向，引导疏散，这种用信号标记的照明，称为疏散指示标志。
（一）应急照明
1．设置场所
除单、多层住宅外，民用建筑、厂房和丙类仓库的下列部位，应设置疏散应急照明灯具：
（1）封闭楼梯间、防烟楼梯间及其前室、消防电梯间的前室或合用前室和避难层（间）。
（2）消防控制室、消防水泵房、自备发电机房、配电室、防烟与排烟机房以及发生火灾时仍需正常工作的其它房间。
（3）观众厅、展览厅、多功能厅和建筑面积超过200㎡的营业厅、餐厅、演播室。
（4）建筑面积超过100㎡的地下、半地下建筑或地下室、半地下室中的公共活动场所。
（5）公共建筑中的疏散走道。
（6）人员密集厂房内的生产场所及疏散走道。
2．设置要求
（1）建筑内消防应急照明灯具的照度应符合下列规定：
①疏散走道的地面最低水平照度不应低于1.0lx。
②人员密集场所、避难层（间）内的地面最低水平照度不应低于
3.0lx；对于病房楼或手术部的避难间，不应低于10.0lx。
③楼梯间、前室或合用前室、避难走道的地面最低水平照度不应低于5.0lx。
④消防控制室、消防水泵房、自备发电机房、配电室、防烟与排烟机房以及发生火灾时仍需正常工作的其它房间的消防应急照明，仍应保证正常照明的照度。
（2）消防应急照明灯具宜设置在墙面的上部、顶棚上或出口的顶部。
（二）疏散指示标志
1．设置场所
（1）公共建筑、建筑高度大于24米的住宅建筑，高层厂房（仓库）及甲、乙、丙类厂房，应沿疏散走道和在安全出口、人员密集场所的疏散门的正上方设置灯光疏散指示标志。
（2）下列建筑或场所应在其内疏散走道和主要疏散路线的地面上增设能保持视觉连续的灯光疏散指示标志或蓄光疏散指示标志：
①总建筑面积超过8000㎡的展览建筑；
②总建筑面积超过5000㎡的地上商店；
③总建筑面积超过500㎡的地下、半地下商店；
④歌舞娱乐放映游艺场所；
⑤座位数超过1500个的电影院、剧院，座位数超过3000个的体育馆、会堂或礼堂。
2．设置要求
（1）安全出口和疏散门的正上方应采用“安全出口”作为指示标识；
（2）沿疏散走道设置的灯光疏散指示标志，应设置在疏散走道及其转角处距地面高度1.0m以下的墙面上，且灯光疏散指示标志间距不应大于20.0m；对于袋形走道，不应大于10.0m；在走道转角区，不应大于1.0m。
疏散指示标志应符合现行国家标准《消防安全标志》GB13495和《消防应急照明和疏散指示系统》GB17945的有关规定。
（三）应急照明和疏散指示标志的共同要求
1.建筑内设置的消防疏散指示标志和消防应急照明灯具，应符合《建筑防火设计规范》、现行国家标准《消防安全标志》GB13495和《消防应急照明和疏散指示系统》GB17945的有关规定；
2.应急照明灯和灯光疏散指示标志，应设玻璃或其它不燃烧材料制作的保护罩；
3.应急照明和疏散指示标志备用电源的连续供电时间，对于高度超过100m的民用建筑不应少于1.5h，对于医疗建筑、老年人建筑、总建筑面积大于100000㎡的公共建筑不应少于1.0h，对于其他建筑不应少于0.5h。
消防应急照明和疏散指示系统－系统设计要求
火灾发生后，消防应急照明和疏散指示系统控制所有消防应急照明和标志灯具立即转入应急工作状态，帮助人员安全、迅速、有序地逃生，防止发生次生灾害。
1．应急转换时间
人员密集场所的应急转换时间不应大于 1.5s，其它场所的应急转换时间不应大于5s。
2．蓄电池组初装容量
100m及以下建筑的初始放电时间不小于90min；100m以上建筑的初始放电时间不小于180min；避难层的初始放电时间不小于540 min。
（二）供电设计
1．平面疏散区域供电
平面疏散区域供电由应急照明总配电柜的主电以树干式或放射式供电，并按防火分区设置应急照明配电箱.应急照明集中电源或应急照明分配电装置；非人员密集场所可在多个防火分区设置一个共用应急照明配电箱，但每个防火分区采用单独的应急照明供电回路；应急照明配电箱的主电源取自于本防火分区的备用照明配电箱；多个防火分区共用一个应急照明配电箱的主电源应取自应急电源干线或备用照明配电箱的供电侧。
大于2000m²的防火分区单独设置应急照明配电箱或应急照明分配电装置；小于2000 m²的防火分区可采用专用应急照明回路；应急照明回路沿电缆管井垂直敷设时，公共建筑应急照明配电箱供电范
围不宜超过8层，住宅建筑不宜超过16层；一个应急照明配电箱或应急照明分配电装置所带灯具覆盖的防火分区总面积不超过4000 m ²，地铁隧道内不超过一个区段的1/2，道路交通隧道内不超过500m。
5．灯具配电回路
AC220V或DC216V灯具的供电回路工作电流不宜大于10A；安全电压灯具的供电回路工作电流不宜大于5A；每个应急供电回路所配接的灯具数量不宜超过64；应急照明集中电源经应急照明分配电装置配接消防应急灯具；应急照明集中电源.应急照明分配电装置及应急照明配电箱的输入及输出配电回路中不装设剩余电流动作脱扣保护装置。
除高大空间场所，疏散区域内的应急工作电压均采用安全电压。
6．应急照明配电箱及应急照明分配电装置的输出
输出回路不超过8路；采用安全电压时的每个回路输出电流不大于5A；采用非安全电压时的每个回路输出电流不大于16A。
（四）集中控制型系统的设计
2．应急照明控制器设计
系统内仅有一台应急照明控制器时，应急照明控制器设置于消防控制室或有人员值班的场所；系统内有多台应急照明控制器时，主控制器设置在消防控制室内，其他控制器可设置在配电间等场所内。
每台应急照明控制器直接控制的应急照明集中电源、应急照明分配电装置、应急照明配电箱和消防应急灯具等设备总数不大于3200个。
应急照明控制器的主电源由消防电源供电，应急照明控制器的备用电源
至少使控制器在主电源中断后工作3h。
消防应急照明和疏散指示系统的联动控制设计
1.消防应急照明和疏散指示系统的联动控制设计
（1）集中控制型消防应急照明和疏散指示系统，应由火灾报警控制器或消防联动控制器启动应急照明控制器实现；
（2）集中电源非集中控制型消防应急照明和疏散指示系统，应由消防联动控制器联动应急照明集中电源和应急照明分配电装置实现；
（3）自带电源非集中控制型消防应急照明和疏散指示系统，应由消防联动控制器联动消防应急照明配电箱实现。
2.当确认火灾后，由发生火灾的报警区域开始，顺序启动全楼疏散通道的消防应急照明和疏散指示系统，系统全部投入应急状态的启动时间不应大于5s。
