气相色谱的基本流程
仪器操作流程气相色谱仪的样品处理步骤
仪器操作流程气相色谱仪的样品处理步骤仪器操作流程——气相色谱仪的样品处理步骤气相色谱仪（Gas Chromatography，GC）是一种广泛应用于化学、环境、食品、制药和石油等领域的分析仪器。
在进行样品分析前，正确的样品处理步骤对于保证分析结果的准确性和可靠性至关重要。
本文将介绍气相色谱仪的样品处理步骤，以帮助操作人员正确运用该仪器。
一、样品准备在进样之前，样品需要经过一系列处理步骤，以确保样品的纯净度和浓度适宜。
下面将详细介绍样品处理的具体步骤：1. 样品收集：样品的采集应按照相应的要求进行，例如空气样品需要采用气样采集器，液体样品需要使用溶剂进行采集。
采样过程中需注意避免外界杂质的污染。
2. 样品预处理：样品可能存在着固体颗粒、杂质等，因此需要进行预处理。
具体处理方法包括过滤、萃取、稀释等。
预处理的方式应根据不同的样品性质进行选择。
3. 样品转化：有些样品在气相色谱仪中不易直接检测，需要将其转化为易挥发的衍生体。
这可以通过衍生剂的加入和反应来实现。
衍生化反应的条件和时间需要进行优化。
二、气相色谱仪工作流程在完成样品的处理后，接下来是进入气相色谱仪的工作流程。
为了保证准确性和可靠性，操作人员需要按照以下步骤进行操作：1. 仪器准备：打开气相色谱仪的电源，确认各个部件的正常运行状态。
检查进样器、色谱柱和检测器等部件是否已经安装好并连接正确。
此外，还要检查氢气、空气和载气（例如氮气）等气源供应是否充足，并保证其正常工作。
2. 样品进样：将经过处理的样品注入进样器中。
根据样品的性质和要求，选择适当的进样方式，如液体进样、固体进样或气体进样等。
3. 设置分析条件：根据样品的特点和分析要求，设置适当的分析条件。
包括温度程序、气流速度、气相柱类型、进样量等。
这些参数的设置往往需要根据实际情况进行优化，并在后续实验中进行调整。
4. 开始分析：确认分析条件设置无误后，开始实际进行气相色谱分析。
在实验过程中，密切观察色谱图形的变化，及时发现并解决异常情况。
气相色谱法的使用方法流程
气相色谱法的使用方法流程1. 气相色谱法简介气相色谱法（Gas Chromatography，简称GC）是一种高效分离和分析化学品的手段。
该方法通过样品在气相载体中的分配系数差异，实现对化合物的分离和定量。
2. 实验前的准备在进行气相色谱实验之前，需要进行以下准备工作：•检查和准备气相色谱仪及其配件，包括色谱柱、进样器、检测器等。
•准备气体，通常使用氮气、氦气等高纯度的惰性气体作为载气。
•校准和准备标准溶液，用于定量分析。
3. 样品处理和进样在进行气相色谱实验之前，需要将待测试的样品进行处理和准备：•根据样品特性和分析目的，选择适当的提取和净化方法，如固相微萃取、液液萃取等。
•考虑样品的挥发性和稳定性，选择合适的进样方式，如液相进样、气相进样等。
•确保进样量的准确性和重复性。
4. 色谱条件设置在进行气相色谱实验时，需要设置适当的色谱条件，以实现样品的分离和定量分析：•考虑样品特性，选择合适的色谱柱，如毛细管柱、填充柱等。
•选择合适的温度程序，包括起始温度、升温速率、终止温度等，以控制样品的分离和保留时间。
•设置检测器的条件，如检测器类型、检测器温度等。
5. 数据采集和分析在气相色谱实验进行过程中，需要进行数据的采集和分析：•确保检测器的灵敏度和稳定性，以获得准确的色谱图和峰面积。
•采集色谱图，并记录峰的保留时间。
•通过比对待测物的保留时间和峰的特征，进行定性鉴定。
•利用峰面积或峰高与标准曲线进行定量分析。
6. 结果验证和报告在进行气相色谱实验之后，需要对实验结果进行验证和报告：•确保实验数据的准确性和可靠性，如重复实验和对照实验。
•对实验结果进行统计分析，如平均值、标准偏差等。
•撰写实验报告，包括实验目的、方法、结果和结论等信息。
7. 安全注意事项在进行气相色谱实验时，需要注意以下安全事项：•使用气相色谱仪时，需遵守仪器操作规程，注意安全使用。
•确保实验室通风良好，防止有害气体的聚集。
•根据实验需要，选择合适的防护设备和化学品的存放方法。
气相色谱操作规程
气相色谱操作规程
《气相色谱操作规程》
一、实验目的
本实验旨在通过气相色谱分析技术，掌握样品的分离与检测方法，提高实验者对色谱仪器的操作技能，进一步加深对气相色谱的理论与实践知识。
二、实验原理
气相色谱是利用气相色谱分析仪器对样品进行分离和检测的一种分析方法。
该方法通过样品在色谱柱中的分配和扩散，实现对混合物中各种组分的分离，然后利用检测器进行定量或定性分析。
三、实验步骤
1. 样品制备：将待测样品按照实验要求充分制备，并注明详细标签。
2. 色谱仪器准备：打开气相色谱仪器，进行相关初始化操作，包括检查色谱柱和检测器的清洁程度、连接气源并设置好气流速率和流场温度等。
3. 样品注入：将样品溶液通过进样口注入色谱柱中，注意保持流量均匀。
4. 色谱分离：根据最佳分离条件设定，进行色谱柱温度程序升温、保持和降温，保证样品能够被充分分离。
5. 数据采集和分析：通过色谱仪器数据采集系统采集样品分离结果，利用相关软件进行数据处理和分析。
四、注意事项
1. 实验者需严格遵守化学品安全操作规程，正确佩戴防护装备。
2. 对色谱柱和检测器进行长期维护，保持其功能的稳定。
3. 样品注入时，注意避免造成进样口的污染和堵塞。
4. 在操作过程中，注意观察并记录相关操作和设备的异常情况，及时调整。
五、实验总结
通过本次实验，实验者能够熟练地掌握气相色谱仪器的操作规程，进一步理解气相色谱的理论基础和分析应用，提高了实验者对色谱分析技术的应用能力和操作技能。
气相色谱的标准操作规程
⽓相⾊谱的标准操作规程XXXXXXXXXX仪器设备标准操作规程1 ⽬的：建⽴⽓相⾊谱GC-2014C使⽤标准操作规程。
2 范围：⽓相⾊谱GC-2014C操作程序。
3 责任：化验室操作者。
4 基础操作：4.1 GC-2014C使⽤⽑细管柱分析：4.1.1 检查⽓体泄漏：·在安装柱等部件完成后，检查⽓体泄漏，如果在流路中有泄漏，不能获得良好的重要性，也会浪费载⽓。
·检查时暂时确定温度等。
1 准备载⽓2 打开电源3 按[SYSTEM]确定泄漏检查需要的“开始时间”，检查泄漏需要的时间。
检查“开始温度/检测器”是否选择“是”。
4 启动GC.按[启动GC]（[Start GC]）（PF1键）。
5 检查连接处是否有泄漏。
通过使⽤泄漏检查液检查接⼝处是否泄漏，或使⽤其他⽅法。
注意：要确定⽓体泄漏的位置，使⽤泄漏检测器。
检查下例⼏部分。
·隔垫⼊⼝：更换隔垫。
·进样⼝周围：更换⽤于玻璃衬管的○形环。
·柱连接处：更换⽯墨压环或柱螺母。
6 停⽌GC。
按[停⽌GC]（[Stop GC]）(PF1键)7 关闭GC电源。
4.1.2 实际分析如果连接了计算机，在计算机上检查下述设置。
1 执⾏零点调节下述为GC上执⾏零点调节。
通过执⾏零点调节，可调节当前的检测器输出为0цV。
（1）按[MONIT]，显⽰[监控] （[MONIT]）键主屏幕。
（2）按切换键显⽰[零点调节]（[Zero Adi]），在PF菜单上的[零点释放](Zero Free)。
通过选择[零点释放] ([Zero Free])，原始基线⽔平被覆盖。
◆要⼿动调节零点。
通过[向上]([Up]) (PF2键)，可从当前基线⽔平增加100цV。
通过[向下]([Down]) (PF3键)，可从当前基线⽔平增加100цV。
注意：当GC连接了⾊谱仪或计算机时，如果在键屏幕上执⾏零点调节/取消，会不仅影响GC监控器屏幕上的图谱，⽽且同时影响计算机和⾊谱仪上的谱图。
气相色谱操作步骤

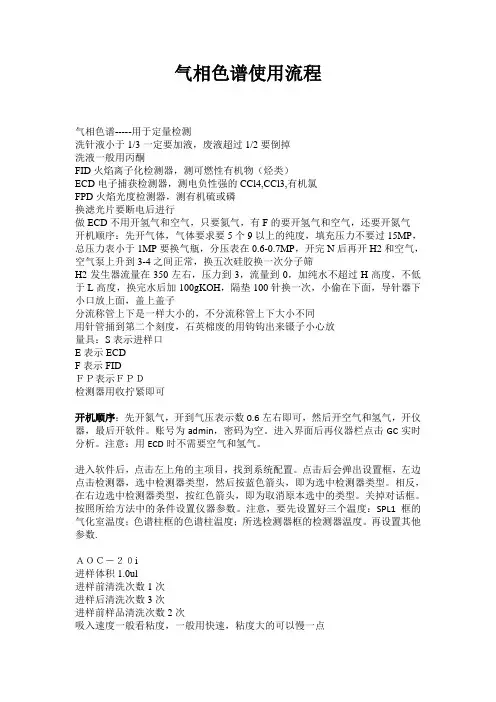

气相色谱使用流程气相色谱-----用于定量检测洗针液小于1/3一定要加液，废液超过1/2要倒掉洗液一般用丙酮FID火焰离子化检测器，测可燃性有机物（烃类）ECD电子捕获检测器，测电负性强的CCl4,CCl3,有机氯FPD火焰光度检测器，测有机硫或磷换滤光片要断电后进行做ECD不用开氢气和空气，只要氮气，有F的要开氢气和空气，还要开氮气开机顺序：先开气体，气体要求要5个9以上的纯度，填充压力不要过15MP，总压力表小于1MP要换气瓶，分压表在0.6-0.7MP，开完N后再开H2和空气，空气泵上升到3-4之间正常，换五次硅胶换一次分子筛H2发生器流量在350左右，压力到3，流量到0，加纯水不超过H高度，不低于L高度，换完水后加100gKOH，隔垫100针换一次，小偷在下面，导针器下小口放上面，盖上盖子分流称管上下是一样大小的，不分流称管上下大小不同用针管捅到第二个刻度，石英棉废的用钩钩出来镊子小心放量具：S表示进样口E表示ECDF表示FIDＦＰ表示ＦＰＤ检测器用收拧紧即可开机顺序：先开氮气，开到气压表示数0.6左右即可，然后开空气和氢气，开仪器，最后开软件。
账号为admin，密码为空。
进入界面后再仪器栏点击GC实时分析。
注意：用ECD时不需要空气和氢气。
进入软件后，点击左上角的主项目，找到系统配置。
点击后会弹出设置框，左边点击检测器，选中检测器类型，然后按蓝色箭头，即为选中检测器类型。
相反，在右边选中检测器类型，按红色箭头，即为取消原本选中的类型。
关掉对话框。
按照所给方法中的条件设置仪器参数。
注意，要先设置好三个温度：SPL1框的气化室温度；色谱柱框的色谱柱温度；所选检测器框的检测器温度。
再设置其他参数.ＡＯＣ－２０i进样体积1.0ul进样前清洗次数1次进样后清洗次数3次进样前样品清洗次数2次吸入速度一般看粘度，一般用快速，粘度大的可以慢一点SPL1表示进样品气化室温度（进样品）进样模式分流或不分流，用不分流时进样时间用1min，不分流时分流比为-1 一般选分流控制模式压力，色谱柱流量，线速三个之间成正比，改一个就行总流量=色谱柱流量+吹扫流量+分流流量分流流量=色谱柱流量*分流比吹扫流量一般为3.0色谱柱平衡时间一般为3minFPD+1结束时间，右键，链接，柱温，温度做有机S时，氢气40ml，空气60ml，有机P时，氢气62.5ml，空气90ml ECD时，电流值一般为1，不超1nA，尾吹流量为30FID，尾吹为30，氢气40ml，空气400ml常规自动再点火不打钩文件----方法另存为-------下载数据采集------开启GC检测器升温到150度后再点火，点火时on全部打开点火完成后，等待温度上升，直到显示就绪右键斜率测试30s 后，斜率：FPD小于15W，FID小于2000，ECD小于3000都属于正常就绪后，测斜率主项目下批处理分析右键-----表简单设置新建，选方法文件标准样品不选未知样品，样品瓶号1-6修改样品名，修改数据文件名点批处理分析全部做完后停止GC，检测器全部OFF三个温度一定要全部到60度以下才能关机，如果突然断电，一定要更换电池温度大于100度时不能打开柱温箱N2瓶最后关，最先开，H2发生器关后要放气ECD关机时，电流值设置为0，点下载，再关检测器DIAG键，选3，Analysis counter确定，上面是垫，下面衬管数据处理处理工具---再解析-----双击打开数据管理器，选择文件夹双击打开标准样品谱图，打开最低值的谱图点助手拉向导-----积分参数斜率设置，最小峰面积2000（大于杂质），FID检测时，溶剂峰面积最大-----选取目标峰定量方法----一般用外标法最大级别数----指的标准曲线点数，也就是标样数最大级别数为1时，零截距一定要通过原点浓度单位ppm，根据标准品浓度定，化合物名称要改，浓度对应-------点击完成-----文件-----方法另存为---所有弹出窗口都选是或确定一般情况下方法和数据在同一个文件夹然后关掉数据点到方法，双击打开编到的方法数据文件已有的任何数据全部删除把相对的谱图数据拖到相对应级别标准曲线没问题的就点保存，有问题就删除，重新做Unk001未知样品双击打开，将方法拖到色谱视图多个样品，批处理再解析出报告主项目-----生成报告先建立报告模板-----再将未知样品数据拉过去即可通电下换针，上面开门1,开门后按STOP2，拧松黑色固定螺母3，斜向下拉动皮带4，水平取出提拉杆5，打开针扣6，握住针把手先往外拉，再向上提，用滤纸沾点丙酮擦针杆装针1先把针头插入小孔中2-3mm2,左手扶住然后推入，扣上针扣3，放入提拉杆，尖的向上4，斜向上拉皮带5，按RESET6，轻按提拉杆，另一只手拧紧黑色固定螺母7，先按STOP键，再按RESET8，如果没气泡，关门，按RESET。
气相色谱分析的常规步骤
气相色谱分析的常规步骤气相色谱（Gas Chromatography，GC）是一种分离和定性分析挥发性有机物的常用技术。
下面是气相色谱分析的常规步骤：1.样品的准备：首先，需要选择适宜的样品进行分析。
样品可以是固体、液体或气体。
必要时，需要进行样品前处理，如样品的溶解、提取、浓缩等步骤。
2.样品的注入：将样品注入气相色谱仪中。
常用的样品注入方式包括进样器注射、固相微萃取等。
在进样器注射过程中，要保证样品量准确、进样均匀。
3.柱的选择：根据需要分离的物质性质选择合适的色谱柱。
气相色谱常用的柱材有硅胶、聚酯、聚醚、聚酰胺等。
柱的内径和长度也需要根据实验要求选择。
4.柱的条件设置：设置适宜的柱温、载气流速和柱头压力等条件。
柱温主要影响样品的分离效果和分析时间，载气流速和柱头压力则会影响分离效果和峰形。
5.柱温程序：通过设置温度程序来控制样品在柱中的保留时间。
常见的温度程序包括等温、线性升温、程序升温等。
6.检测器的选择与设置：根据分析要求选择适宜的检测器。
常见的气相色谱检测器有火焰离子化检测器（FID）、热导检测器（TCD）、质谱检测器（MS）等。
根据检测器的不同，需要进行相应的参数设置。
7. 数据采集和处理：通过连接计算机或数据采集仪器，记录样品的峰面积或峰高等数据。
常见的数据处理软件有Chromeleon、ChemStation 等，可以进行峰面积计算、色谱图解析、峰识别和峰定性等操作。
8.结果的分析和报告：根据实验目的，对分析结果进行解释和分析。
可以使用标准品比对或质谱库查询来进行物质的鉴定。
根据需要，可以撰写实验报告或生成分析结果的报告。
9.仪器的维护与清洁：使用完毕后，及时清洁色谱柱和进样器，保持仪器的干净和良好的性能。
同时，定期进行仪器的校验和维护，确保仪器的准确性和精度。
总结：气相色谱分析常规步骤包括样品准备、样品注入、柱的选择和条件设置、柱温程序设置、检测器选择与设置、数据采集和处理、结果分析和报告、仪器维护与清洁等方面。
气相色谱仪的操作流程
气相色谱仪的操作流程气相色谱仪是一种广泛应用于分析化学领域的仪器，其操作流程主要包括样品进样、色谱柱条件设定、气相色谱条件设置和数据处理等步骤。
下面将详细介绍气相色谱仪的操作流程。
一、样品进样1. 准备好待测试的样品，并确保样品溶解在适当的溶剂中，以便与色谱柱中的固定相相容。
2. 将样品通过进样针注入气相色谱仪的进样口，确保进样针完全插入，并避免产生气泡。
3. 进样完成后，将进样针重新抽回，以避免柱内残留物污染。
二、色谱柱条件设定1. 选择适当的色谱柱，通常根据待测试的样品性质和需要分离的目标化合物来确定。
2. 将色谱柱安装在气相色谱仪上，并确保连接稳固。
3. 根据柱的要求设置合适的流量速率和温度，以提供最佳的分离效果。
三、气相色谱条件设置1. 设置气相色谱仪的气体流动率，通常使用氢气、氮气或氦气作为载气。
2. 设置气相色谱仪的温度程序，以控制色谱柱温度的变化。
3. 根据待测样品的化学性质和目标分离物的挥发性，调整进样口和检测器的温度。
4. 根据需要，选择合适的检测器，如火焰离子化检测器（FID）、质谱检测器（MS）等，并进行相应的设置。
四、数据处理1. 启动气相色谱仪，使其预热并达到稳定状态。
2. 监控色谱图谱，通过色谱仪上的检测器获取信号数据。
3. 使用数据采集和处理软件导入信号数据，并进行峰识别和数据解析。
4. 分析峰的峰面积、保留时间、峰高等参数，与标准品进行比较，以确定目标化合物的含量或鉴别。
5. 根据需要生成报告或记录结果。
综上所述，气相色谱仪的操作流程涉及样品进样、色谱柱条件设定、气相色谱条件设置和数据处理等步骤。
严格按照操作流程进行操作，能够提高分析结果的准确性和可靠性。
当然，在实际应用中，根据具体的分析要求和仪器型号，操作步骤可能会有所不同。
因此，在使用气相色谱仪前，应详细阅读仪器的操作手册，并在具备相关基础知识和技能的前提下进行操作。
17气相色谱法
麦氏常数
x‘，y’，z‘，u’，s‘值为苯、丁醇、戊酮－2、
硝基丙烷、吡啶 5种代表不同类型的相互作用
力物质在被测固定液与角鲨烷固定液柱上的保
留指数的差值，可以作为固定液极性的标度。
3. 固定液的选择
相似性原则
组分与固定液分子间的相互作用：组分在固 定液中的溶解度大，分配系数大，保留值大， 组分分开的可能性也就大。
第四节 分离条件的选择
一、气相色谱速率理论
H A B
C
空心毛细管柱 A=
1. 涡流扩散项 2. 分子扩散项
A 2d p
? 0
B 2Dg
Dg与分子量的平方根成反比，随柱温升高而增大， 随柱压增大而减小。
流速较低时，需用分子量较大的载气，如氮气； 流速较高时，可用分子量较小的载气，如氢气。
酯类和聚酯
腈和腈醚 有机皂土
（2）极性
选取一对物质，测定它们的相对保留值，再取对数
q1 q x Px 100 100 q1 q2
q lg 2 ,1
被测固定液的相对极性 Px 1：氧二丙腈
2：角鲨烷
x：被测固定液
Px的值均在0~100之间，每20单位为一级，分为五级。 0或＋1为非极性，＋2，＋3为中等极性，＋4，＋5为强极性。 ,’－氧二丙腈 100；角鲨烷 0
n 1 k2 n 1 1 R ( 1 ) 1 4 1 k2 4 1 k2 柱效项 柱选择性项 柱容量项
（一）提高和k
又称选择性系数，它反映了固定液的选择性。
=1时，组分不能分离；其值越大，R越大。 k与固定液的用量，分配系数，柱温有关；k越大， R越大。
2. 进样系统
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
气相色谱的基本流程
气相色谱的基本流程如下图所示
从图中可以看出，气相色谱仪通常由以下五个部分组成：
1)气源和载气的控制和测量
(1)气源
气源多采用高压瓶(氢、氮、氩等)做高纯气的储存器，并装有减压阀，使高压气体减压
成低压气体(0．1-O．5MPa)以供使用。
钢瓶供给的气体称为流动相，又称载气。
载气的作用
主要是把样品输送到色谱柱和检测器中。
(2)流量调节阀
可以调节载气的流速，常用的有稳压阀和针形阀。
(3)流速计用以测量载气流速。
常用的有转子流量计和皂膜流速计等。
2)色谱柱和恒温器
(1)色谱柱
色谱柱的作用是把混合物分离成单一组分。
一般常用不锈钢管或铜管内填充固定相构
成，管子成U型或螺丝形。
一般柱管内径为2—8mm，还有内径更小的称为毛细管色谱柱，柱管长度一般为1-4m或更长。
(2)恒温器为了保持色谱柱或检测器内的温度恒定，色谱柱和检测器多置于恒温器内。
一般常采用空气恒温方式。
3)进样器把样品通进色谱柱的元件称进样器，其中包括汽化室和进样工具，汽化室的作用是将液体或固体样品瞬间汽化为蒸汽。
进样工具常有定量阀和注射器。
4)检测器
检测器又称鉴定器是用来检测柱后流出的组分，并以电压或电流信号显示出来，常用的
检测器有热导池式；氢火焰离子化式；电子捕获式和火焰光度式检测器数种。
5)自动记录仪记录仪的作用是将检测器输出的信号记录下来，作为定性，定量分析的依据。
