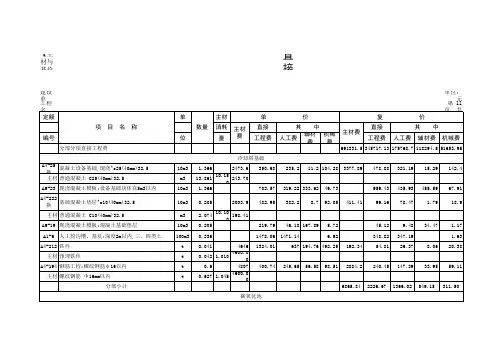

直接工程费计算表

直接工程费计算表

239.72 666.89 362.96 666.89 4.14 6
173.16 2400.3 273.52 1547.8 186.94 844.09 23.4 3000 5000 4000 3500 2500 6000 20 60 60 150 10 30 36.22
8282.17 1230.84 6965.15 2946.78 321.95 6000 10000 8000 3500 5000 6000 4303.8 38400 504.74 2279.04 126.36 6000 10000 8000 3500 5000 6000 956.4 9600 2869.2 24000 195.59
2309.43
823.68
470.1 1015.7
746.03
353.34
126.02
71.93
155.39
592.83 3.29 4.57 832.92 925.21 1048.45 10.35 2573.41 1840.48 1091.4 59.62 3000 5000 4000 3500 2500 6000 90 240
506.74 1.06 2.63 832.92
64.53 2.23 1.94
21.56
90.7 30.2 41.95
77.53 9.73 24.14
9.87 20.47 17.81
3.3
2054.81 2054.81 18.6 18.6 0.21 1665.38 2830.81 3726 694.82 19.15 60.37 431.5 979.99 1490.4 46.75 1200.4 1800.6 2160 648.07 86.18 163 33.48 50.22 75.6

AO工艺标准规范标准设计汇总.docx

AO工艺标准规范标准设计汇总.docx

目录设计总说明 (V)General Design Introduction (IX)1 前言 (1)1.1设计背景 (1)1.1.1我国污水处理背景 (1)1.1.2哈尔滨市背景资料 (1)1.1.3设计资料 (1)1.1.4污水特征 (1)1.2城市污水处理厂工艺选择的原则 (2)1.3工艺流程及各种工艺优缺点对比 (4)1.4工艺流程 (8)2 污水处理系统设计计算 (9)2.1格栅 (9)2.1.1格栅的设计 (9)2.1.2设计参数 (10)2.1.3中格栅设计计算 (10)2.1.4细格栅设计计算 (13)2.2提升泵站 (15)2.2.1泵站设计的原则 (15)2.2.2泵房形式及工艺布置 (16)2.2.3泵房设计计算 (16)2.3沉砂池 (19)2.3.1曝气沉砂池 (20)2.3.2设计参数 (20)2.3.3曝气沉砂池的设计计算 (20)2.3.4曝气沉砂池曝气计算 (24)2.4 A/O 反应池 (25)2.4.1构筑物简介 (25)2.4.2 设计说明252.4.3 主要作用252.4.4 设计参数252.4.5 设计计算252.4.6 污泥回流比及混合液回流比272.4.7 剩余污泥量、生产污泥量272.4.8 需氧量计算282.4.9 供气量计算282.4.10 鼓风微孔曝气器空气管路计算302.6 二沉池 (31)2.6.1 沉淀池的类型及选择312.6.2 辐流式二沉池的设计参数312.6.3 设计计算312.6.4 设备选用333 污泥处理系统设计计算 (34)3.1 污泥浓缩池 (34)3.1.1 设计说明343.1.2 设计规定343.1.3 设计参数353.1.4 设备选型393.2 贮泥池 (39)3.2.1 构筑物简介393.2.2 主要作用393.2.3 设计参数403.2.4 设计计算403.2.5 设备选型403.3 蓄水池 (40)3.3.1 构筑物简介403.3.2 主要作用403.3.3设计说明 (40)3.3.4设计计算 (41)3.4脱水机房 (41)3.4.1构筑物简介 (41)3.4.2主要作用 (41)3.4.3设计计算 (41)3.4.4设备选用 (41)4 污水处理厂总体布置 (42)4.1污水处理厂平面布置 (42)4.2平面布置原则 (43)4.3平面布置 (45)4.3.1工艺流程布置 (45)4.3.2构(建)筑物平面布置 (45)4.3.3污水厂管线布置 (45)4.3.4厂区道路布置 (46)4.4污水处理构筑物高程布置 (46)4.4.1主要任务 (46)4.4.2布置原则 (47)4.4.3构筑物高程计算 (47)4.4.4构筑物高程布置 (49)4.5污泥处理构筑物高程布置 (51)4.5.1污泥管道的水头损失 (51)4.5.2污泥处理构筑物水头损失 (51)4.5.3污泥高程布置 (52)5 经济技术可行性分析 (52)6 环境影响评价 (53)6.1 建设过程中对环境的影响及对策 (53)6.1.1生态影响分析 (53)6.1.2施工扬尘的环境影响分析 (54)6.1.3 施工噪声的环境影响分析 (55)6.1.4 施工排水、及建筑垃圾的环境影响分析 (57)6.2项目建成后的环境影响及对策 (58)6.3环保投资 (59)6.4资源损益分析 (59)6.5环境损益分析 (60)6.6社会损益分析 (60)参考文献 (61)附录 (62)致谢 (63)3A/O 工艺哈尔滨市 15 万 m/d 污水处理厂工艺设计设计总说明1.设计目的、要求、原则1.1 项目提出的背景及投资的必要性哈尔滨市是我国东北黑龙江省的省会城市,随着城市化进程的加快和经济建设的飞速发展 ,城市污水排放量也迅速增加 ,大量未经处理的污水任意排放 .如果不能得到妥善处理 ,将给城市及水环境造成严重污染 ,影响人居环境质量和城市的可持续发展 . 我国的水资源形势处于相当困难的境地,流经所有城市的河段中90%以上收到中度或更严重的污染,50%的城市河段的水不能饮用。

火力发电厂工程统一项目划分表

火力发电厂工程统一项目划分表
4 4.1 4.1.1 4.1.2 4.1.3 4.1.4 4.2 4.2.1 4.2.2 4.2.3 4.2.4
5 5.1 5.2 5.3 5.4 5.4.1 5.4.2 5.4.3 5.4.4 5.5 5.5.1 5.5.2 5.5.3 5.5.4 5.6 5.6.1 5.6.2 5.6.3 5.6.4
一般土建 给排水 采暖、通风 照明 室外除灰管道支墩、支架 运灰车库
一般土建 给排水
包括办公室、休息室、配电室、围墙、道路等 包括顶管及涵管 包括照明
3.5.3 3.5.4
4 4.1 4.1.1 4.1.2 4.1.3 4.1.4 4.2
5
5.1 5.2
1 1.1 1.1.1 1.1.2 1.1.3 1.1.4 1.2 1.2.1 1.2.2 1.2.3 1.2.4
2.2.3 2.2.4 2.3
采暖、通风、空调 照明 燃油泵房
2.3.1 一般土建 2.3.2 给排水
2.3.3 2.3.4 2.4
采暖、通风、空调 照明 燃料油来自区建筑2.4.1 钢油罐基础
2.4.2 油罐区附属建筑
2.5 油管沟及支架
2.5.1 油管沟
2.5.2 油管支架
包括办公室、休息室、配电室、变压器间、检修间、 浴室及辅助车间 不含喷洒水总管。总管在厂区给排水中
空压机室 一般土建 给排水 采暖、通风 照明 控制楼 一般土建 给排水 采暖、通风 照明 区域建筑 中水浸没式生物加强超滤处 理系统 生物加强超滤间
一般土建 给排水 采暖、通风 照明 空压机室
一般土建 给排水 采暖、通风 照明 弱酸处理间
一般土建 给排水 采暖、通风 照明 控制室
一般土建 给排水 采暖、通风 照明 脱水机房

建筑给水排水工程试题 -

建筑给水排水工程试题 -

一.填空题1.1 化粪池的作用是利用沉淀和厌氧发酵原理去除生活污水中的悬浮性有机物的最初级处理构筑物,当建筑物所在的城镇或小区内没有集中的污水处理厂,或虽然有污水厂但已超负荷运行时,建筑物排放的污水在进入水体或城市管网前,采用化粪池进行简单处理。

1.2 疏水器作用是保证蒸汽凝结水及时排放,同时又防止蒸汽漏失。

1.3 水压力1 MPa100米水柱;约等于10 kg/cm2。

1.4 排水管道上的清通设备是清扫口和检查井。

排水体制分为合流制和分流制。

1.5 一个给水当量指将安装在污水盆上,支管直径为15mm的配水龙头的额定流量0.2 L/s作为一个当量,其他卫生器具给水额定流量对它的比值,即为该卫生器具的当量值。

一个排水当量指以污水盆排水量0.33 L/s为一个排水当量,将其他卫生器具的排水量与0.33 L/s的比值,作为该种卫生器具的排水当量。

1. 高层建筑的划分依据为十层及十层以上的居住建筑(包括首层设臵商业服务网点的住宅;建筑高度超过24m的公共建筑。

1.7 室内给水方式有直接给水方式、设水箱的给水方式、设水泵的给水方式、设水泵和水箱的给水方式、气压给水方式、分区给水方式、分质给水方式。

1.8 水箱的配管、附件有进水管、出水管、溢流管、水位信号装臵、泄水管、通气管。

1.9 居住建筑的生活给水管网,自室外地面算起的最小水压往往是估计的,请估计7层住宅楼需水压320 kPa。

1.10 屋面雨水的排除方式一般有外排水(普通外排水;天沟外排水)和内排水。

.11 自动喷水灭火系统分别为:湿式和干式自动喷水灭火系统;预作用、雨淋喷水灭火系统;水幕系统;水喷雾灭火系统。

1.12 消防箱中设有消火栓、水龙带、喷枪、启动消火栓泵的按钮、有时还有消防卷盘。

1.10离心泵的参数是流量、扬程、功率、转速、效率、允许吸上真空高度和气蚀余量。

1.11 水泵接合器型式有地上式、地下式和墙壁式规范推荐用地上式。

1.12 屋顶消火栓的作用是试验和在邻楼失火时保护本楼。

浙江94定额与03定额工程量计算规则区别

浙江94定额与03定额工程量计算规则区别
湿土排水费用另计。
(三)石方

第二章 桩基础与地基加固工程(打桩工程)
打桩定额中已综合了人工探桩位及场地铺设 枕木(或路基箱)的摊销费用,发生时不得 另行计算。
一、预制钢筋混凝土方桩:
1、打、压预制钢筋混凝土方桩(空心方桩) 按设计桩长(包括桩尖)乘桩截面积计算, 空心方桩不扣除空心部分的体积。
9、不应计算建筑面积的范围: (1) 突出墙外的勒脚、附墙柱、垛、台阶、墙面
抹灰、装饰面、镶贴块料面层、装饰性幕墙、空 调室外机搁板(箱)、飘窗、构件、配件、与建筑 物内不相连通的装饰性阳台、挑廊等均不属于建
筑结构,不应计算建筑面积。
(2)自动扶梯(斜步道滚梯),除两端固定在楼层板或 梁之外,扶梯本身属于设备,为此扶梯不宜计算建 筑面积。水平步道(滚梯)属于安装在楼板上的设备, 不应单独计算建筑面积。
5、94定额建筑面积计算规则:有柱雨篷按柱外围水 平面积计算建筑面积;独立柱的雨篷按顶盖的水
平投影面积的一半计算建筑面积。
03定额建筑面积计算规则:雨篷结构的外边线至 外墙结构外边线的宽度超过2.10m者,应按雨篷结 构板的水平投影面积的1/2计算。
6、94定额建筑面积计算规则:室外楼梯做为主要通道和用于 疏散的均按每层水平投影面积计算建筑面积;楼内有楼梯 室外楼梯按其水平投影面积的一半计算建筑面积。
(根据建建发[2009]135号文件,相应
地取费费率下浮,详见浙建站计
[2009]28号文件)
建筑面积计算
一、总则: 一直以来,《建筑面积计算规则》在建筑工程造 价管理方面起着非常重要的作用,是建筑房屋计 算工程量的主要指标,是计算单位工程每平方米 预算造价的主要依据,是统计部门汇总发布房屋 建筑面积完成情况的基础。目前,建设部和国家 质量技术监督局颁发的《房产测量规范》的房产 面积计算,以及《住宅设计规范》中有关面积的 计算,均依据的是《建筑面积计算规则》。

敞口矩形水池设计计算书

敞口矩形水池设计计算书

敞口矩形水池设计(4m×5m×2.5m)执行规范:《混凝土结构设计规范》(GB 50010-2002), 本文简称《混凝土规范》《建筑地基基础设计规范》(GB 50007-2002), 本文简称《地基规范》《给水排水工程构筑物结构设计规范》(GB50069-2002), 本文简称《给排水结构规范》《给水排水工程钢筋混凝土水池结构设计规程》(CECS138-2002), 本文简称《水池结构规程》-----------------------------------------------------------------------1 基本资料1.1 几何信息水池类型: 无顶盖半地上长度L=5.400m, 宽度B=4.400m, 高度H=2.800m, 底板底标高=-2.800m池底厚h3=300mm, 池壁厚t1=200mm,底板外挑长度t2=200mm注:地面标高为±0.000。

(平面图) (剖面图)1.2 土水信息土天然重度18.00 kN/m3 , 土饱和重度20.00kN/m3, 土内摩擦角30度地基承载力特征值fak=100.0kPa, 宽度修正系数ηb=0.00, 埋深修正系数ηd=1.00地下水位标高-5.000m,池内水深1.500m, 池内水重度10.00kN/m3,浮托力折减系数1.00, 抗浮安全系数Kf=1.051.3 荷载信息活荷载: 地面30.00kN/m2, 组合值系数0.90恒荷载分项系数: 水池自重1.20, 其它1.30活荷载分项系数: 地下水压1.27, 其它1.40活荷载准永久值系数: 顶板0.40, 地面0.40, 地下水1.00, 温湿度1.00考虑温湿度作用: 池内外温差10.0度, 弯矩折减系数0.65, 砼线膨胀系数1.00(10-5/°C)1.4 钢筋砼信息混凝土: 等级C30, 重度25.00kN/m3, 泊松比0.20保护层厚度(mm): 池壁(内35,外35), 底板(上35,下35)钢筋级别: HRB400, 裂缝宽度限值: 0.20mm, 配筋调整系数: 1.002 计算内容(1) 地基承载力验算(2) 抗浮验算(3) 荷载计算(4) 内力(考虑温度作用)计算(5) 配筋计算(6) 裂缝验算(7) 混凝土工程量计算3 计算过程及结果单位说明: 弯矩:kN.m/m 钢筋面积:mm2裂缝宽度:mm计算说明:双向板计算按查表恒荷载:水池结构自重,土的竖向及侧向压力,内部盛水压力.活荷载:顶板活荷载,地面活荷载,地下水压力,温湿度变化作用.裂缝宽度计算按长期效应的准永久组合.3.1 地基承载力验算3.1.1 基底压力计算(1)水池自重Gc计算池壁自重G2=[2×(L+B)-4×t1]×[H-h1-h3]×t1×γc=[2×(5.400+4.400)-4×0.200]×[2.800-0.200-0.300]×0.200×25.00=216.20kN底板自重G3=(L+2×t2)×(B+2×t2)×h3×γc=(5.400+2×0.200)×(4.400+2×0.200)×0.300×25.00= 208.80kN 水池结构自重Gc=G2+G3=425.00 kN(2)池内水重Gw计算池内水重Gw=(L-2×t1)×(B-2×t1)×Hw×rw=(5.400-2×0.200)×(4.400-2×0.200)×1.500×10.00= 300.00 kN (3)覆土重量计算池顶覆土重量Gt1= 0 kN池顶地下水重量Gs1= 0 kN底板外挑覆土重量Gt2= 4.080×(2.800-0.300) = 10.20 kN基底以上的覆盖土总重量Gt = Gt1 + Gt2 = 10.20 kN基底以上的地下水总重量Gs = Gs1 + Gs2 = 0.00 kN(4)活荷载作用Gh顶板活荷载作用力Gh1= 5.400×4.400×1.50= 35.64 kN地面活荷载作用力Gh2= 4.080×30.00= 122.40 kN活荷载作用力总和Gh=Gh1+Gh2=35.64+122.40= 158.04 kN(5)基底压力Pk基底面积: A=(L+2×t2)×(B+2×t2)=5.800×4.800 = 27.84 m2基底压强: Pk=(Gc+Gw+Gt+Gs+Gh)/A=(425.00+300.00+10.20+0.00+158.04)/27.840= 32.08 kN/m23.1.2 修正地基承载力(1)计算基础底面以上土的加权平均重度rmrm=18.00kN/m3(2)计算基础底面以下土的重度r地下水位于底板下1m以下,不考虑地下水作用,r=18.00kN/m3(3)根据基础规范的要求,修正地基承载力:fa = fak + ηbγ(b - 3) + ηdγm(d - 0.5)= 100.00+0.00×18.00×(4.800-3)+1.00×18.00×(2.800-0.5)= 141.40 kPa3.1.3 结论: Pk=32.08 < fa=141.40 kPa, 地基承载力满足要求。

【深圳市市政工程消耗量定额(2017)】第一册 第一章 土石方工程

【深圳市市政工程消耗量定额(2017)】第一册 第一章 土石方工程

第一章土石方工程说明一、本章包括土方、石方工程, 淤泥、流砂, 回填压实, 土方、石方及泥浆运输等项目。

二、本章子目适用于市政工程各专业的土石方工程(隧道洞身暗挖除外)。

土壤与岩石类别的确定: 土石方工程土壤及岩石类别的划分依据工程勘测资料与“土壤及岩石(普氏)分类表”对照后确定。

三、干、湿土的划分首先以地质勘察资料为准, 含水率>25%为湿土,含水率≤25%为干土;或以地下常水位为准, 常水位以上为干土, 以下为湿土。

挖湿土时, 人工费和机械消耗量乘以系数1.18, 干、湿土工程量分别计算。

采用井点降水的土方按干土计算。

四、沟槽、基坑、平整场地和一般土石方的划分: 底宽≤7m且底长>3倍底宽为沟槽;底长≤3倍底宽且底面积≤150 m2为基坑;厚度在±30cm以内就地挖、填土按平整场地计算。

超过上述范围则按挖一般土方和一般石方计算。

五、机械挖沟槽、基坑, 如需人工辅助开挖(包括切边、修底等)时, 应按施工组织设计规定计算工程量。

施工组织设计无规定时, 按机械挖100%计, 另按机械挖方量的6%附加人工挖土, 套用“人工挖土方一、二类土”子目。

机械挖沟槽、基坑土方不含装车, 若装车相应子目乘以系数1.25。

六、长臂挖掘机挖沟槽、基坑土方按照长臂挖掘机挖一般土方相应子目乘以系数1.25。

七、推土机推土或铲运机铲土的平均土层厚度<30cm时, 推土机台班乘以系数1.25, 铲运机台班乘以系数1.17。

八、除大型支撑基坑土方开挖定额子目外, 在支撑下挖土, 按实挖体积, 人工挖土子目乘以系数1.43, 机械挖土子目乘以系数1.20。

先开挖后支撑的不属支撑下挖土。

九、大型支撑基坑土方开挖定额子目适用于地下连续墙、钢板桩、咬合桩灌注桩、混凝土支护桩等有维护结构的跨度大于8m的深基坑支撑下开挖。

定额子目中已包括湿土排水, 若需采用井点降水, 其费用另行计算。

十、汽车、人力车重车上坡降效因素, 已综合考虑在相应运输子目中, 不再另行计算。

建筑模板量计算规则

建筑模板量计算规则

建筑模板工程工程量计算规则1 现浇混凝土模板工程量,除另有规定外,应区分不同材质,按混凝土与模板接触面积以平方米计算。

1.1 杯形基础杯口高度大于外杯口大边长度的,套用高杯基础定额;1.2 有肋式带形基础,肋高与肋宽之比在4:1以内的按有肋式带形基础计算;肋高与肋宽之比超过4:1的,其底板按板式带形基础计算,以上部分按墙计算。

1.3 桩承台按独立式桩承台编制,带形桩承台按带形基础定额执行。

1.4 箱式满堂基础应分别按满堂基础、柱、墙、梁、地下室顶板有关规定计算。

1.5 柱模板:1.5.1 柱高按下列规定确定:(1)有梁板的柱高,应自柱基或楼板的上表面至上层楼板底面计算;(2)无梁板的柱高,应自柱基或楼板的上表面至柱帽下表面计算;1.5.2 暗柱、暗梁及墙凸出部分的模板并入墙模板工程量内计算。

附墙柱凸出墙面部分小于墙厚1.5倍时,并入墙计算;超过墙厚1.5倍时,按柱计算。

1.5.3 计算柱模板时,不扣除梁与柱交接处的模板面积。

1.5.4 构造柱按外露部分计算模板面积,留马牙槎的按最宽面计算模板宽度。

1.6 梁模板:1.6.1 梁长按下列规定确定:梁与柱连接时,梁长算至柱侧面;主梁与次梁连接时,次梁长算至主梁侧面。

1.6.2 计算梁模板时,不扣除梁与梁交接处的模板面积。

1.7 墙、板模板:1.7.1 墙高应自墙基或楼板的上表面至上层楼板底面计算。

1.7.2 墙、板上单孔面积在0.3㎡以内的孔洞不扣除,洞侧模板也不增加,单孔面积在0.3㎡以上应扣除,洞侧模板并入墙、板模板工程量计算。

1.7.3 计算墙模板时,不扣除梁与墙交接处的模板面积。

1.7.4 计算板模板时,不扣除柱、墙所占的面积。

1.8 梁、板、墙模板均不扣除后浇带所占的面积。

1.9 现浇悬挑板按外挑部分的水平投影面积计算,伸出墙外的牛腿、挑梁及板边的模板不另计算。

1.10 薄壳板由平层和拱层两部分组成,按平层水平投影面积计算工程量。

1.11 板式转换层楼板模板按楼板垂直投影面积以平方米计算,侧面面积不增加,不扣除柱、墙接触面所占面积;楼层顶撑按转换层楼板模板乘以实际支撑层数计算。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

池类构筑物混凝土施工工艺标准(QB-CNCEC J020117-2004)1适用范围本工艺标准适用于有抗渗等级要求的地下室、水泵房、水池、地面等建构筑物的混凝土施工。

2 施工准备2.1 材料:2.1.1水泥:宜采用32.5级以上的硅酸盐水泥、普通硅酸盐水泥;当掺用外加剂时,也可采用矿渣硅酸盐水泥;在受侵蚀性介质作用时,应按设计要求选用。

严禁使用过期,受潮、结块的水泥。

2.1.2 砂:中砂或中粗砂,含泥量不应大于3%,泥块含量不得大于1.0% ;2.1.3 石:用卵石或碎石,粒径5 —40mm,含泥量不大于1.0%,泥块含量不大于0.5%。

2.1.4 水:饮用水或天然洁净水。

2.1.5外加剂:外加剂的技术性能应符合国家或行业标准一等品及以上的质量要求,掺量由试验确定。

2.1.6粉煤灰的级别不应低于二级,硅粉掺量不应大于3%,其他掺合料的掺量应通过试验确定。

2.2 主要工机具:2.2.1机械设备:混凝土搅拌机、翻斗车、混凝土输送泵、手推车、(插入和平板式)振捣器等。

2.2.2主要工具:磅秤、胶皮管、串筒、溜槽、混凝土吊斗、贮料斗、大小平锹、铁板、铁钎和抹子等。

2.3 作业条件:2.3.1池类构筑物工程施工前,应进行图纸会审,掌握工程主体及细部构造的防水技术要求,并编制施工方案,确定混凝土浇筑程序、浇筑方法、做好技术交底。

2.3.2钢筋、模板等上道工序已完成,办理隐检、预检手续。

注意检查固定模板的铁丝、螺栓是否穿过混凝土墙,如必须穿过时,应采取止水措施。

特别是管道或预埋件穿墙处是否已做好防水处理。

浇筑混凝土前应将散落在模板内的杂物清理干净。

在模板上做好混凝土浇筑标高标志。

2.3.3水泥、砂、石及外加剂等材料经检查,质量符合有关标准要求,并备足足够数量,可满足混凝土连续浇灌的需要。

2.3.4 如地下水位较高,应采取排水、降水措施,将地下水位降至基底0.5m以下。

2.3.5搭设好进入基坑的马道及浇筑平台,铺设好底板施工时使用的马凳、跳板等,并经检查合格。

设备机具应处于良好状态。

2.3.6 试验室根据现场实际材料情况,通过试配提出防水混凝土配合比,并已通过现场试搅拌。

2.3.7 防水混凝土的抗压、抗渗试模已准备齐全。

2.4 作业人员:木工、混凝土工、瓦工、机械工等;特种作业人员持证上岗。

3操作工艺3.1工艺流程3.2操作细则3.2.1模板支设:模板要求表面平整,拼缝严密,吸湿性小,支撑牢固;墙模板采用对拉螺栓固定时,应在螺栓中间加止水片,管道、套管等穿过墙时,应加止水环,并须满焊(穿墙管道的防水施工要求详见327条,对拉螺栓、管道套管方法见下图)。

3.2.2混凝土搅拌:3.2.2.1 搅拌投料顺序:石子T砂T水泥T外加剂T水。

3.222 外加剂及混合料计量:对于粉状的外加剂,应按施工配合比每盘的用料,预先在外加剂和混合料存放的仓库中进行计量,并以小包装运到搅拌地点备用。

液态外加剂要随用随搅拌,并用比重计检查其浓度,用量桶计量。

外加剂的计量允许偏差应<± 2%3.2.2.3 投料时先干拌0.5〜1min后再加水。

加水后搅拌1〜2min (比普通混凝土搅拌时间延长0.5min )。

3.2.2.4混凝土搅拌必须严格按试验室配合比通知单操作,不得擅自修改。

拌制混凝土所用材料的品种、规格和用量,每工作班检查不应少于两次。

3.2.2.5 砂、石必须每天测定含水率,雨、雪天应增加测定次数,调整砂、石用水量。

现场搅拌坍落度应控制在3〜5cm,泵送混凝土坍落度控制在10〜14cm。

混凝土在浇筑地点的坍落度,每工作班至少检查两次。

3.2.3混凝土运输:混凝土运输宜采用混凝土输送泵运输,也可采用机动翻斗车运输。

混凝土运输后如出现离析,浇筑前要进行二次拌合。

3.2.4混凝土浇筑:3.2.4.1混凝土浇筑顺序为先底板,后墙壁、柱,最后顶部梁板。

3.2.4.2 底板混凝土的浇筑:底板混凝土的浇筑不留施工缝,一般沿长方向由一端向另一端分层推进,应连续浇筑,分段分层均匀下料。

每层接槎间隔不得超过混凝土的初凝时间。

3.2.4.3墙体混凝土浇筑:如墙体不长,可采用分层交圈,连续浇筑。

如墙体较长(长度大于高度的三倍以上),则可采用分段分层或斜面分层连续浇筑。

3.2.4.4 顶板混凝土的浇筑:浇筑方法与底板浇筑基本相同。

3.2.5混凝土振捣:3.2.5.1 混凝土应采用机械振捣,以保证混凝土密实,插点间距不应大于50cm,振捣时间一般10S—30S为宜,不应漏振或过振,振捣延续时间应使混凝土表面产生浮浆,无气泡,不下沉为止。

固定式穿墙管1—池类构筑物结构;2 —模板;3—横撑木;4—立楞木;5 —螺栓;6 —止水片;螺栓中间加止水片1 —池类构筑物结构;2—预埋套管;3 —止水环;3.2.5.2铺灰和振捣应选择对称位置开始,防止模板变形。

对结构断面较小,钢筋密集的部位应严格按分层浇筑、分层振捣的要求操作,当浇筑到最上层表面时,必须用木抹找平,使表面密实平整。

326施工缝防水施工要求:3.261防水混凝土结构应尽量不留或少留施工缝。

墙体一般只允许留水平施工缝;水平施工缝应留在高出底板面300mm —500mm的范围内和无梁顶板下部300mmm —500mm处,墙体如有孔洞,施工缝距孔洞边缘不宜少于300mm。

施工缝宜留企口缝或用金属止水片、橡胶止水带或遇水膨胀止水条;墙体不留垂直施工缝,如必须留设时,可与设计上的变形缝或后浇带相结合。

墙体水平施工缝的留置形式(见下面图示)。

(a)、(b)、(c)企口施工缝;(d)钢板止水片施工缝1—施工缝;2 —3至4mm镀锌钢板止水片或橡胶、塑料止水带外墙水平施工缝形式3.262 待已浇筑的混凝土强度达到 2.5N/m怦以上时,才能对施工缝进行处理,继续浇筑混凝土。

3.263 施工缝浇筑混凝土前,应将其表面浮浆和杂物清除,先铺与混凝土同配合比,厚度为15—30mm的水泥砂浆或涂刷混凝土界面处理剂,再浇筑混凝土;混凝土应细致振捣密实,使新旧混凝土紧密结合。

3.264 施工缝采用中埋止水带时,应确保止水带位置准确、固定牢靠。

3.2.7后浇带的防水施工应符合下列规定:3.2.7.1后浇带应在其两侧混凝土龄期达到42d后再进行施工;327.2后浇带的接缝处理应符合 3.2.6条的规定;3.2.7.3后浇带应采用补偿收缩混凝土,其强度等级不得低于两侧混凝土;3.2.8泵送混凝土的施工:3.2.8.1泵送前要对泵机进行全面检查,进行试运转及泵送系统各部位的调试,检查输送管道铺设是否合理、牢固,以保证泵送期间运转正常。

3.2.8.2夏季施工时对曝晒管道应采取覆盖、淋水降温等措施,防止混凝土坍落度损失过大;冬期施工要有防冻措施,如用双层草袋包扎管道等。

3.2.9养护:防水混凝土在浇筑完成后,应覆盖浇水养护,要保持混凝土表面湿润,养护时间不少于14d ;后浇带混凝土养护时间不得少于28d。

3.2.10拆模:侧模和顶板的拆模强度要求与普通混凝土相同。

3.2.11冬期施工:防水混凝土应按制定的冬期施工方案施工。

4质量标准:4.1 主控项目4.1.1防水混凝土主控项目4.1.1.1 防水混凝土的原材料、配合比及坍落度必须符合设计要求。

检验方法:检查出厂合格证、质量检验报告、计量措施和现场抽样试验报告。

4.1.1.2 防水混凝土的抗压强度和抗渗压力必须符合设计要求。

检验方法:检查混凝土抗压、抗渗试验报告。

4.1.1.3 防水混凝土的变形缝、施工缝、后浇带、穿墙管道、埋设件等设置和构造,均须符合设计要求,严禁有渗漏。

检验方法:观察检查和检查隐蔽工程验收记录。

4.1.2 防水混凝土细部构造主控项目4.1.2.1 细部构造所用止水带、遇水膨胀橡胶止水条和接缝密封材料必须符合设计要求。

检验方法:检查出厂合格证、质量检验报告和进场抽样试验报告。

4.1.2.2 变形缝、施工缝、后浇带、穿墙管道、埋设件等细部构造作法,均须符合设计要求,严禁渗漏。

检验方法:观察检查和检查隐蔽工程验收记录。

4.2 一般项目4.2.1 防水混凝土一般项目4.2.1.1 防水混凝土结构表面应坚实、平整,不得有露筋、蜂窝等缺陷;埋设件位置应正确。

检验方法:观察和尺量检查。

4.2.1.2 防水混凝土结构表面的裂缝宽度不应大于0.2mm ,并不得贯通。

检验方法:用刻度放大镜检查。

421.3防水混凝土结构厚度不应小于250mm,其允许偏差为+15mm > -10mm ;迎水面钢筋保护层厚度不应小于50mm,其允许偏差为土10mm。

检验方法:尺量检查和检查隐蔽工程验收记录。

4.2.2 防水混凝土细部构造一般项目4.2.2.1 中埋式止水带中心线应与变形缝中心线重合,止水带应固定牢靠、平直,不得有扭曲现象。

检验方法:观察检查和检查隐蔽工程验收记录。

4.2.2.2 穿墙管止水环与主管或翼环与套管应连续满焊,并做防腐处理。

检验方法:观察检查和检查隐蔽工程验收记录。

4.2.2.3 接缝处混凝土表面应密实、洁净、干燥;密封材料应嵌填严密、粘结牢固,不得有开裂、鼓泡和下塌现象。

检验方法:观察检查。

4.3 质量记录:4.3.1 防水混凝土工程施工时,应注意积累下列文件和记录:4.3.1.1 设计变更文件;4.3.1.2 原材料出厂合格证和性能检测报告;4.3.1.3 混凝土配合比报告;4.3.1.4 混凝土试块试压强度报告;抗渗试验报告;4.3.1.5 混凝土工程检查施工记录(包括混凝土运输、浇筑、停歇时间、养生、自混凝土施工时起60d 内的自然气温记录、施工缝或后浇带处理等相关记录) ;4.3.1.6 隐蔽工程验收记录(包括防水混凝土结构隐蔽;施工缝防水构造的做法;管道设备穿过防水混凝土结构的封固部位;预埋件的隐蔽等)4.3.1.7 防水混凝土满水试验记录;4.3.1.8工程的重大质量问题的处理方案和验收记录;4.3.1.9 其他必要的文件和记录。

4.4特殊工序或关键控制点的控制5 应注意的质量问题:5.0.1严格控制混凝土的水灰比,防止随意加大坍落度;浇筑应分层进行;振捣密实。

防水混凝土应密实,表面应平整,不得有露筋、蜂窝等缺陷;裂缝宽度应符合设计要求。

5.0.2特殊部位如变形缝、施工缝、穿墙管道、预埋件等细部要精心处理。

穿墙管预埋带有止水环的套管,应在浇筑混凝土前预埋固定,止水环周围混凝土要细心振捣密实,防止漏振。

5.0.3止水带宽度和材质的物理性能均应符合设计要求,且无裂缝和气泡;接头应采用热接,不得叠接,接缝平整、牢固,不得有裂口和脱胶现象;中埋式止水带中心线应和变形缝中心线重合,止水带不得穿孔或用铁钉固定;当防水混凝土止水片采用钢板时,接缝处要用电弧焊连接封闭。

5.0.4 结构变形缝处应严格按设计要求进行处理,止水带位置要固定准确,周围混凝土要细心浇筑振捣,保证密实,止水带不得偏移。
