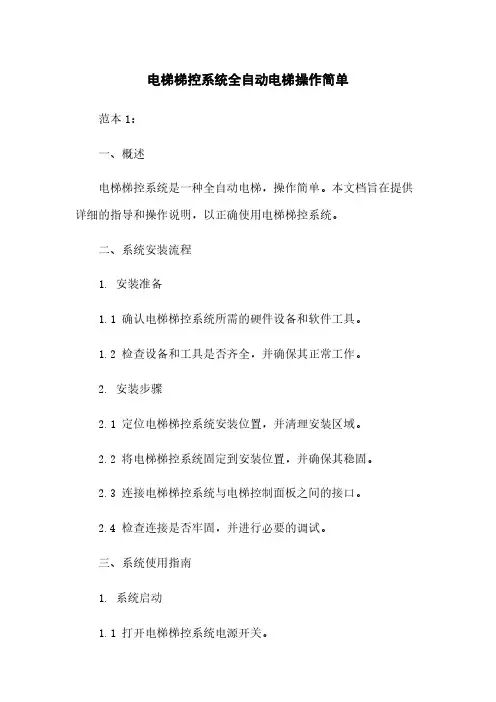

电梯梯控系统全自动电梯操作简单范本1：一、概述电梯梯控系统是一种全自动电梯，操作简单。
本文档旨在提供详细的指导和操作说明，以正确使用电梯梯控系统。
二、系统安装流程1. 安装准备1.1 确认电梯梯控系统所需的硬件设备和软件工具。
1.2 检查设备和工具是否齐全，并确保其正常工作。
2. 安装步骤2.1 定位电梯梯控系统安装位置，并清理安装区域。
2.2 将电梯梯控系统固定到安装位置，并确保其稳固。
2.3 连接电梯梯控系统与电梯控制面板之间的接口。
2.4 检查连接是否牢固，并进行必要的调试。
三、系统使用指南1. 系统启动1.1 打开电梯梯控系统电源开关。
1.2 系统启动后，等待系统初始化完成。
2. 系统操作2.1 通过操作面板输入所需的电梯目标楼层。
2.2 系统将自动控制电梯运行至目标楼层。
2.3 在电梯到达目标楼层后，系统将自动打开电梯门。
3. 系统维护3.1 定期检查电梯梯控系统的硬件设备是否正常运作。
3.2 定期更新电梯梯控系统的软件版本，以获取最新的功能和修复。
四、附件本文档涉及附件如下：1. 电梯梯控系统硬件设备清单。
2. 电梯梯控系统软件工具。
五、法律名词及注释本文所涉及的法律名词及其注释如下：1. 电梯安全法：电梯设计、制造、安装和维修的法律法规。
2. 法：对应用和开发进行规范的法律法规。
范本2：一、简介电梯梯控系统是一种全自动电梯，操作简单。
本文档将详细介绍电梯梯控系统的安装、使用和维护等方面的内容，以便能够更好地理解和操作该系统。
二、系统安装2.1 安装准备准备所需的电梯梯控系统设备、工具和材料，并确保其完好无损。
2.2 安装步骤2.2.1 确定电梯梯控系统的安装位置，并对该位置进行清理和准备。
2.2.2 将电梯梯控系统设备固定到安装位置，确保其稳定。
2.2.3 连接电梯梯控系统与电梯控制面板之间的接口。
2.2.4 确认连接牢固可靠后，进行系统调试和测试。
三、系统使用3.1 启动系统打开电梯梯控系统电源，等待系统初始化完成。
富士达电梯工程模式详解(这份资料请勿外传)
华升富士达该操作适用于FUJITEC-—CP38F电梯，该梯型速度为105M/MIN。
该梯主控制板型号为CP38X，变频器为FUJI系列,从主控制板M-MIC上的LED显示可以很直观的了解电梯的工作状态.Cp38xCP28X※正常工作状态下，SEL旋钮对0位，LED指示如下：※十六位SEL旋钮对应位置及功能：※SEL旋钮对F位，LED显示故障代码：该故障码为十六进制，采用的是BCD码,具体如下：例,显示bit7与bit1，读作82显示bit7，bit6与bit3，读作C8注：清除故障码的方法将SEL旋钮对F位，按住BTN3持续4秒以上，显示bit0—--—bit7闪烁即可。
※当SEL旋钮对F位,按BTN1显示故障码，每按一次显示一个故障代码，当按住BTN1时，则显示楼层数，此楼层数代表故障发生时电梯所在的楼层。
※机房之检修运行方法:1、在按住BTN3（下）的同时，将EQDO的扳把向上，放松开BTN（下）。
2、按住BTN1（上)时，电梯上升。
按住BTN3（下）时，电梯下降.3、放下EQDO的扳把，完成操作LED显示:与SEL位置相对应的显示.※机房之呼叫登录（快车运行)方法：1、在按住BTN2（中）的同时，将EQDO的扳把向上，放松开BTN2（中)。
2、登录层之设定:按BTN1（上），则选定目前位置之上面一层，（连续按2秒，则选定最上层).按BTN3(下），则选定目前位置之下面一层，（连续按2秒，则选定最下层）。
3、登录:按住BTN2（中）。
4、放下EQDO的扳把，完成操作。
LED显示登录层.※FD运行方法（FD自学习模式）：1、在按住BTN2（中)的同时，将SEL旋钮放成（2）后，松开BTN2（中)，LED闪烁期间再次按BTN2（中）。
2、在按住BTN3（下）或BTN1(上)，使门关闭时如果轿厢在高出平层的位置，则开始下降。
其它位置的话,向上运行.3、将BTN2按住持续4秒以上，完成操作.LED显示：FD专用显示。
富士电梯 产品手册
富士电梯产品手册富士电梯——为您提供卓越的垂直移动解决方案第一章：公司简介富士电梯是一家致力于设计、制造和安装高质量电梯产品的全球领先企业。
我们以创新、可靠和安全为核心价值，为客户提供优质、高效的垂直交通解决方案。
第二章：产品系列1. 乘客电梯富士电梯的乘客电梯系列提供从住宅到商业建筑的全方位解决方案。
我们的乘客电梯采用先进的技术和设计，提供卓越的乘坐体验，同时确保安全可靠。
2. 货物电梯我们的货物电梯系列专为物流和运输需求而设计，能够高效、安全地运送各类货物。
富士电梯的货物电梯以其稳定性和耐用性而闻名，为客户创造实际价值。
3. 家用电梯富士电梯的家用电梯系列致力于为家庭提供便捷的垂直移动解决方案。
我们的家用电梯集美观、灵活和节能于一体，成为现代家庭不可或缺的一部分。
第三章：核心技术1. 电梯控制系统富士电梯拥有先进的电梯控制系统，通过精确的计算和控制，实现电梯的快速、平稳和高效运行。
我们的控制系统经过严格测试和不断优化，确保电梯始终处于最佳状态。
2. 电梯传动系统富士电梯的电梯传动系统采用先进的技术和材料，具有高效能、低噪音和可靠性的特点。
我们的传动系统确保电梯平稳运行，并有效降低能源消耗，为客户节约成本。
3. 安全系统在富士电梯，我们将安全置于首要位置。
我们的电梯配备先进的安全系统，包括紧急制动装置、门锁系统和故障检测系统等，确保乘客和货物的安全。
第四章：服务与支持1. 项目咨询与设计我们的专业团队会与客户密切合作，为他们提供最佳的电梯解决方案。
我们不仅提供电梯设备，还根据客户需求进行个性化设计，以确保产品完全符合客户的期望。
2. 安装与维护富士电梯的技术人员拥有丰富的经验和专业知识，在电梯安装和维护方面具备卓越的能力。
我们提供快速、高效的安装和维护服务，确保电梯始终处于最佳状态。
3. 售后服务我们提供全面的售后服务，包括24小时客户支持热线、定期维护和紧急故障处理等。
无论客户面临何种问题，我们都会及时响应并提供解决方案，以确保客户的满意度和安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
富士FFA一体式电梯控制系统富士FFA一体式电梯控制系统是我司在富士LIFT型变频器、富士NW3P08-41C（42C）中央处理板和NW3W05606RI/O接口板基础上开发推出的同步异步一体式电梯控制系统。
可以驱动异步感应电机和永磁同步电机，完全满足您对各种电梯控制模式的需求。
该产品除了具有优良的性能外，更内置了多种电梯控制模式供客户选择，同时降低了电梯行业客户的产品综合成本，极大的方便了用户的日后维护。
1、系统简述富士FFA一体式电梯控制系统，即驱动控制与外围逻辑控制的一体式，系统采用工业现场总线CAN—BUS 实现全串行电梯控制，使系统构成更简单、功能更可靠、调试更简便。
其主要特点：1）专业化设计：驱动控制与外围逻辑控制的一体式（变频器与电梯控制器通过串行通讯进行数据交换）。
2）N条曲线：系统可根据梯速、层高、层站数实现效率和舒适感的最优化运行。
3）软硬件双闭环安全保护设计：特有的软件检测硬件互锁使系统运行更安全。
4）楼层显示：可根据需要设置任意显示楼层。
5）调试简便：通过主控器上的液晶操作器就能完成电梯所有的功能设置和相关调试（包括变频器和控制器两部分的调试）。
6）高效编程器编程：符合IEC61131-3标准。
7）系统稳定：日本原装进口主控板、主控板参考PLC系统设计、程序完善全面。
8）完全可视化：全中文显示，输入输出点状态、电梯楼层、速度、方向、速度曲线等信息均可显示，而且还可以查看变频器的运行状态及信息。
9）降低成本：不再需要变频器操作面板对变频器进行操作，通过操作器即可对变频器进行操作。
可以省去变频器操作面板的成本。
2、系统构成2.1系统配置举例（其中一种配置方式）系统配置图2.2系统器件• 主控板，其中含下述器件：中央处理板NW3P08-41C（标配）、中央处理板NW3P08-42C （选配）、I/O接口板NW3W05606R（标配）、通讯板FFA-TXR-02（标配）• 轿厢控制板（FFA-JXC-01）（标配）• 轿厢扩展板（FFA-AN-02）（选配）• 轿厢显示板（FFA-DIP-01）（标配）• 外呼板（FFA-WH-01）（标配）2.3主控板介绍主控板内共有密码确认、快车调试运行、故障检查、运行参数设定、功能参数设定、数据复制、出厂参数设定等7大丰富菜单。
能够对电梯驱动控制参数进行修改（即对电梯驱动变频器进行参数修改等操作）与外围逻辑控制（即对电梯控制器进行参数修改等操作）。
提供了详细的菜单选择功能，具体如下：1．菜单1.1．初级密码确认1.2．高级密码确认1.3．快车调试运行1.4．故障检查1.4.1．系统故障1.4.1.1前一次故障纪录1.4.1.2前二次故障纪录1.4.1.3前三次故障纪录1.4.1.4前四次故障纪录1.4.2．变频器故障1.4.2.1前一次故障纪录1.4.2.2前二次故障纪录1.4.2.3前三次故障纪录1.4.2.4前四次故障纪录1.5．运行参数设定1.5.1．运行速度参数1.5.1.1满速减速距离1.5.1.2满速加速时间（E12）1.5.1.3满速减速时间（E13）1.5.1.4满速加速过渡（L24）1.5.1.5满速减速过渡（L25）1.5.1.6中速速度（C10）1.5.1.7中速减速距离1.5.1.8中速加速时间（E10）1.5.1.9中速减速时间（E11）1.5.1.10中速加速过渡（L22）1.5.1.11中速减速过渡（L23）1.5.1.12低速速度（C09）1.5.1.13低速减速距离1.5.1.14低速加速时间（F07）1.5.1.15低速减速时间（F08）1.5.1.16低速加速过渡（L20）1.5.1.17低速减速过渡（L22）1.5.1.18检修速度（C05）1.5.1.19爬行速度（C07）1.5.1.20爬行减速时间（E14）1.5.1.21爬行减速过渡（L27）1.5.1.22返平层速度（C08）1.5.1.23强迫减速时间（H56） 1.5.2．起动停止参数1.5.2.1抱闸张开延时1.5.2.2速度指令延时1.5.2.3起动速度（F23）1.5.2.4起动维持时间（F24）1.5.2.5软起动时间（H65）1.5.2.6起动加速过渡(L19) 1.5.2.7减速停止过渡(L28) 1.5.2.8停车方式选择1.5.2.9无爬行距离（L34）1.5.2.10停止速度1.5.2.11停止速度确认时间1.5.2.12停止减速时间（E15) 1.5.2.13停止减速时间（E16）1.5.2.14零速维持时间1.5.2.15接触器断开延时1.5.3．电机速度控制参数1.5.3.1高速增益P（L36）1.5.3.2高速积分I（L37）1.5.3.3低速增益P（L38）1.5.3.4低速积分I（L39）1.5.3.5切换速度1（L40）1.5.3.6切换速度2（L41）1.5.3.7增益时间（L42）1.5.3.8振动抑制增益（L49）1.5.3.9振动抑制时间（L50）1.5.3.10负载惯量（L51）1.5.3.11电机额定电流（P03）1.5.3.12电机空载电流（P06）1.5.3.13驱动转差补偿（P09）1.5.3.14制动转差补偿（P10）1.5.3.15额定转差（P12）1.5.4．转矩偏置参数1.5.4.1偏置起动时间（L55）1.5.4.2偏置结束时间（L56）1.5.4.3转矩偏置限制（L57）1.5.4.4转矩偏置增益（L58）1.5.4.5转矩偏置积分（L59）1.5.4.6偏置驱动增益（L60）1.5.4.7偏置制动增益（L61）1.5.4.8偏置数字量1（L62）1.5.4.9偏置数字量2（L63）1.5.4.10偏置数字量3（L64）1.5.4.11不平衡载荷L661.5.4.12不平衡载荷L671.5.4.13不平衡载荷L681.5.4.14不平衡载荷L691.5.4.15端子12偏移（C31）1.5.4.16端子12增益（C32）1.5.4.17端子12滤波（C33）1.5.4.18端子C1偏移（C36）1.5.4.19端子C1增益（C37）1.5.4.20端子C1滤波（C38）1.5.4.21端子V2偏移（C41）1.5.4.22端子V2增益（C42）1.5.4.23端子V2滤波（C43） 1.5.5．井道参数自学习1.5.6．初级密码设定1.6．功能参数设定1.6.1运行功能参数1.6.1.1司机功能选择1.6.1.2消防功能选择1.6.1.3消防返回楼层1.6.1.4磁卡功能选择1.6.1.5防捣乱功能选择1.6.1.6内选错选修正功能1.6.1.7端站消号功能1.6.1.8返回基站1.6.1.9返回基站延时1.6.1.10关闭照明延时1.6.1.11锁梯基站1.6.1.12并联方式1.6.1.13群控梯号1.6.2轿门功能参数1.6.2.1关门延时1.6.2.2外呼信号关门延时1.6.2.3强制开门时间1.6.2.4强制关门延时1.6.2.5最长开门时间1.6.2.6最长关门时间1.6.2.7门锁接通确认时间1.6.3保护功能参数1.6.3.1运行限制时间1.6.3.2单层最大层高1.6.3.3允许速度误差1.6.3.4速度误差保护时间1.6.3.5变频器工作延时1.6.4楼层显示参数1.7．数据复制1.7.1 FFA <- FBC1.7.2 FFA <- LIFT1.7.3 FFA -> FBC1.7.4 FFA -> LIFT1.8．出厂参数设定1.8.1曳引机参数1.8.1.1电梯额定速度（L31）1.8.1.2电梯曳引比1.8.1.3电机控制选择（F42）1.8.1.4电机极数（P01）1.8.1.5电机额定转速（F03、F04、C11）1.8.1.6电机额定功率（P02）1.8.1.7电机额定电压（F05）1.8.1.8电机额定电流（P03）1.8.1.9电机空载电流（P06）1.8.1.10电机载波频率（F26）1.8.1.11 %R1 （P07）1.8.1.12 %X （P08）1.8.1.13编码器选择（L01）1.8.1.14编码器脉冲数（L02）1.8.1.15异步电机整定（P04）1.8.1.16同步电机整定（L03）1.8.1.17磁极位置角度（L04）1.8.2出厂规格参数1.8.2.1预置最高楼层1.8.2.2 01-16楼前门许可1.8.2.3 17-32楼前门许可1.8.2.4 33-48楼前门许可1.8.2.5 01-16楼后门许可1.8.2.6 17-32楼后门许可1.8.2.7 33-48楼后门许可1.8.2.8转矩控制选择（H18）1.8.2.9启动控制模式（L52）1.8.2.10转矩偏置选择（L54）1.8.2.11不平衡补偿（L65）1.8.2.12变频风扇控制（H06）1.8.2.13热敏电阻选择（H26）1.8.2.14热敏动作值（H27）1.8.3时钟设定1.8.3.1当前日期1.8.3.2当前时间1.8.3.3保修期限1.8.4 FBC输入点设定1.8.4.1 X0.001.8.4.2~1.8.4.32 X0.01~X0.1F1.8.5 FBC输出点设定1.8.5.1 Y0.201.8.5.2~1.8.5.24 Y0.21~Y0.371.8.6 LIFT输入点设定1.8.6.1 X1（E01）1.8.6.2~1.8.6.8 X2（E02）~X8（E08）1.8.6.9端子12（E61）1.8.6.10端子C1（E62）1.8.6.11端子V2（E63）1.8.6.12端子FWD（E98）1.8.6.13端子RCV（E99）1.8.7 LIFT输出点设定1.8.7.1 Y1（E20）1.8.7.2 Y2（E21）1.8.7.3 Y3（E22）1.8.7.4 Y4（E23）1.8.7.5 Y5（E24）1.8.7.6 30Ry（E27）1.8.8高级密码设定2.4轿厢控制板介绍采集轿厢内的呼梯按钮，司机、直驶、自动等操作开关信号并通过CAN总线传送给主控板进行控制电梯运行。
2.5轿厢扩展板介绍轿内呼梯指令登记用，当内呼超过16层时，每八层增加一块。
2.6轿厢显示板介绍安装在轿厢内，显示电梯楼层和状态信息。
2.7外呼板介绍安装在厅外内，显示电梯楼层和状态信息。
地址码设定：连接好外呼按钮，通电后短接板上SET插针，外呼板即显示所在楼层，分别按上或下外呼按钮调整所在楼层设定（如果显示楼层与实际楼层不同，将按此方式调整相同即可），拔除ＳＥＴ的短接完成设定。
3、结论富士FFA一体式电梯控制系统采用CAN总线技术，将电梯系统进行集成化、模块化设计，顺应了现代电梯控制系统的发展趋势，同时将控制功能合理地分散到各地的控制模块中，由各控制板完成基本的数据处理和控制功能，减轻了主控板的负担，提高了电梯控制系统的安全性、实时性。
