混凝土搅拌站的设备
混凝土搅拌站设备清单
混凝土搅拌站设备清单混凝土搅拌站是一种专业的设备，通常被用于建筑工地、道路、桥梁、隧道等工程的混凝土生产。
混凝土搅拌站的制造商通常提供各种不同规格的设备，以满足客户的不同需求。
以下是一个混凝土搅拌站设备清单，以帮助客户选择最适合自己的设备。
1. 混凝土搅拌机混凝土搅拌机是混凝土搅拌站的核心设备，通常由搅拌系统、送料系统、卸料系统和电气控制系统组成。
混凝土搅拌机根据生产能力的大小可以分为不同的型号和规格，例如HZS25、HZS35、HZS50、HZS60、HZS75、HZS90、HZS120等型号。
客户可以根据自身的生产需求选择合适的型号。
2. 配料机配料机是混凝土搅拌站的辅助设备，主要负责将各种原材料如水泥、沙子、石子等按照一定的比例称量并混合到一起，以保证混凝土的质量。
配料机的种类也有很多，例如PLD800、PLD1200、PLD1600、PLD2400等型号，客户可以根据自身的生产需求选择合适的型号。
3. 螺旋输送机螺旋输送机是将原材料从配料机输送到混凝土搅拌机的设备，主要由螺旋、轴承、传动装置和支撑架等组成。
螺旋输送机的种类也有很多，例如LSY219、LSY273、LSY325等型号，客户可以根据自身的生产需求选择合适的型号。
4. 水泵水泵是混凝土搅拌站的必备设备之一，主要负责将水泵送到混凝土搅拌机和配料机中，以保证混凝土的质量。
水泵的种类也有很多，例如JQB2.5-A、JQB4.0-A、JQB5.5-A等型号，客户可以根据自身的生产需求选择合适的型号。
5. 控制系统控制系统是混凝土搅拌站的重要组成部分，通常由电器控制柜、计算机、传感器等组成。
控制系统可以实现混凝土搅拌机、配料机、螺旋输送机、水泵等设备的自动化控制和监控，以保证混凝土的质量和生产效率。
控制系统的种类也有很多，例如全自动控制系统、半自动控制系统等，客户可以根据自身的生产需求选择合适的控制系统。
6. 环保设备环保设备是混凝土搅拌站的重要组成部分，主要负责减少混凝土搅拌站对环境的污染，例如除尘器、噪音防护设备等。
混凝土搅拌站的规格与配置
混凝土搅拌站的规格与配置一、前言混凝土搅拌站作为一个重要的建筑设备，主要用于生产混凝土，广泛应用于各类建筑工程中。
为了确保混凝土搅拌站的高效、稳定、安全运行，需要对其规格和配置进行合理设计。
本文将从混凝土搅拌站的规格和配置两个方面进行详细阐述。
二、混凝土搅拌站的规格1. 生产能力混凝土搅拌站的生产能力是衡量其规格的重要指标。
一般来说，混凝土搅拌站的生产能力应根据项目需要进行合理确定。
在确定生产能力时，需要考虑到混凝土的种类、强度等因素。
一般而言，小型混凝土搅拌站的生产能力在25m³/h以下，中型混凝土搅拌站的生产能力在25m³/h~75m³/h之间，大型混凝土搅拌站的生产能力在75m³/h以上。
2. 搅拌机型号混凝土搅拌站的搅拌机是其核心部件之一，其型号的选择直接影响到混凝土搅拌站的生产能力和混凝土的品质。
根据国家标准规定，混凝土搅拌站的搅拌机应采用强制式双横轴混凝土搅拌机。
在选择搅拌机型号时，需要根据生产能力、混凝土的种类和强度等因素进行合理选型。
3. 配料方式混凝土搅拌站的配料方式是指混凝土的材料配比方式，包括计量配料和体积配料两种方式。
在选择配料方式时，需要考虑到混凝土的种类、强度等因素。
一般而言，计量配料适用于生产高强度混凝土，体积配料适用于生产低强度混凝土。
4. 料仓容量混凝土搅拌站的料仓容量是指混凝土原材料的存储容量，包括水泥仓、骨料仓和粉料仓等。
在确定料仓容量时，需要考虑到生产能力和生产周期等因素。
一般而言，小型混凝土搅拌站的料仓容量在20t以下，中型混凝土搅拌站的料仓容量在20t~50t之间，大型混凝土搅拌站的料仓容量在50t以上。
5. 控制系统混凝土搅拌站的控制系统是其自动化程度的重要指标。
一般而言，混凝土搅拌站的控制系统应具备自动控制、远程控制、数据采集等功能。
在选择控制系统时，需要考虑到生产能力和生产周期等因素。
三、混凝土搅拌站的配置1. 主机混凝土搅拌站的主机包括搅拌机、送料机和控制系统等。
HZS240商品混凝土搅拌站
HZS240 商品混凝土搅拌站HZS240 商品混凝土搅拌站是一种用于生产混凝土的设备，它是一种大型的混凝土搅拌站，具有高效、稳定、可靠等特点。
该设备广泛应用于大型基础建设，如高速公路、铁路、桥梁、隧道、水利、码头、机场等领域。
设备结构HZS240 商品混凝土搅拌站包括以下几个部分：1.混凝土料仓：用于储存各种混凝土原材料，如水泥、粉煤灰、骨料、沙子等。
料仓容量通常为200吨左右。
2.送料系统：由输送带、链斗式提升机、螺旋输送机等组成，将不同原材料送到混凝土搅拌机中。
3.混凝土搅拌机：是整个设备的核心部分，用于搅拌混凝土。
HZS240型商品混凝土搅拌站的混凝土搅拌机采用双卧轴强制式搅拌机，搅拌效率高，混凝土均匀度好。
4.供料系统：包括计量器、调速器、气动阀、电控系统等，用于对混凝土进行计量和给料。
5.控制系统：整个设备采用自动化控制系统，包括全自动和手动两种操作方式，具有集中控制、自动化生产、人性化操作等优点。
设备性能HZS240商品混凝土搅拌站的特点主要有：•具有高效、稳定、可靠等特点；•设备容量大，生产能力强，每小时可生产240立方米的混凝土；•混凝土搅拌机采用双卧轴强制式搅拌机，搅拌效率高，混凝土均匀度好；•整个设备采用自动化控制系统，操作简便，生产自动化程度高。
设备应用HZS240商品混凝土搅拌站广泛应用于大型基础建设，如高速公路、铁路、桥梁、隧道、水利、码头、机场等领域。
混凝土搅拌站可以生产各种强度的混凝土，满足不同工程的要求。
同时，混凝土搅拌站还可以根据需要进行修改和加工，以满足不同工程建设的要求。
设备优势HZS240商品混凝土搅拌站的优势主要有：1.生产能力强：每小时可生产240立方米的混凝土，满足大型基础建设需要；2.操作简便：整个设备采用自动化控制系统，集中控制、自动化生产、人性化操作；3.产品质量好：混凝土搅拌机采用双卧轴强制式搅拌机，搅拌效率高，混凝土均匀度好，产品质量稳定可靠；4.适用范围广：可以生产各种强度的混凝土，适用于不同工程建设。

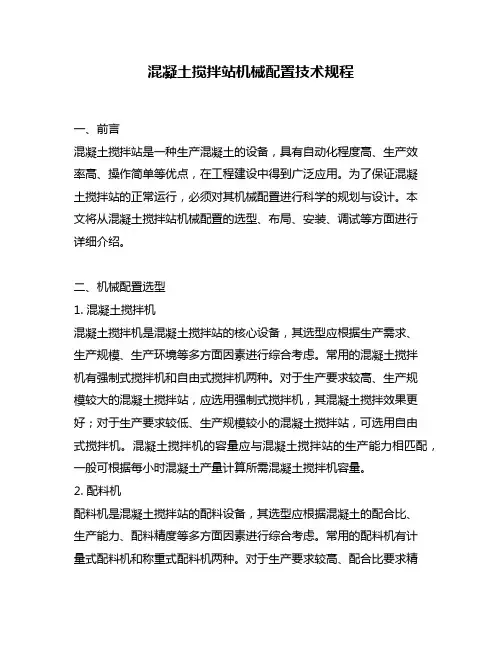

混凝土搅拌站机械配置技术规程
混凝土搅拌站机械配置技术规程一、前言混凝土搅拌站是一种生产混凝土的设备，具有自动化程度高、生产效率高、操作简单等优点，在工程建设中得到广泛应用。
为了保证混凝土搅拌站的正常运行，必须对其机械配置进行科学的规划与设计。
本文将从混凝土搅拌站机械配置的选型、布局、安装、调试等方面进行详细介绍。
二、机械配置选型1. 混凝土搅拌机混凝土搅拌机是混凝土搅拌站的核心设备，其选型应根据生产需求、生产规模、生产环境等多方面因素进行综合考虑。
常用的混凝土搅拌机有强制式搅拌机和自由式搅拌机两种。
对于生产要求较高、生产规模较大的混凝土搅拌站，应选用强制式搅拌机，其混凝土搅拌效果更好；对于生产要求较低、生产规模较小的混凝土搅拌站，可选用自由式搅拌机。
混凝土搅拌机的容量应与混凝土搅拌站的生产能力相匹配，一般可根据每小时混凝土产量计算所需混凝土搅拌机容量。
2. 配料机配料机是混凝土搅拌站的配料设备，其选型应根据混凝土的配合比、生产能力、配料精度等多方面因素进行综合考虑。
常用的配料机有计量式配料机和称重式配料机两种。
对于生产要求较高、配合比要求精度较高的混凝土搅拌站，应选用称重式配料机；对于生产要求较低、配合比要求不高的混凝土搅拌站，可选用计量式配料机。
配料机的数量应根据生产能力、生产效率等因素进行综合考虑。
3. 输送机输送机是混凝土搅拌站的输送设备，其选型应根据生产能力、输送距离、输送高度等多方面因素进行综合考虑。
常用的输送机有皮带输送机和螺旋输送机两种。
对于输送距离较短、输送高度较低的混凝土搅拌站，可选用皮带输送机；对于输送距离较长、输送高度较高的混凝土搅拌站，应选用螺旋输送机。
输送机的数量应根据生产能力、输送距离、输送高度等因素进行综合考虑。
4. 控制系统控制系统是混凝土搅拌站的核心部分，其选型应根据生产要求、控制精度、可靠性等多方面因素进行综合考虑。
常用的控制系统有PLC控制系统和微机控制系统两种。
对于生产要求较高、控制精度要求较高的混凝土搅拌站，应选用PLC控制系统；对于生产要求较低、控制精度要求不高的混凝土搅拌站，可选用微机控制系统。
混凝土搅拌站主要设备清单
说到混凝土搅拌站，大家都知道主要是由搅拌主机、物料称量系统、物料输送系统、物料贮存系统和控制系统等5大系统和其他附属设施组成，但是具体的设备有哪些，却不是很清楚，因此，现整理了详细的设备清单，一起来看看吧。
1、搅拌主机
2、物料称量系统
3、物料输送系统
4、物料贮存系统
5、控制系统
6、混凝土搅拌车
7、装载机
8、混凝土生产主机及控制室
9、空压机及储气罐
10、搅拌机
11、混凝土压力机
12、水泥胶砂强力压力机
13、水泥净浆搅拌机
14、水泥胶砂搅拌机
15、水泥胶砂振实台.
16、水泥抗折实验机
17、高温电阻炉
18、汽车洗车机
综上就是为大家整理了混凝土搅拌站主要设备的介绍，希望对大家的了解有所帮助，同时，如有不明白的可咨询河南砼信机械，该公司为一家专业从事生产搅拌站的企业。
主要生产HZS50/60/75/90/120/180/240/270型混凝土搅拌
站移动式搅拌站、免基础搅拌站；WBZ300/400/500/600/700/800型稳定土搅拌站及搅拌站配件，不仅设备质优价廉，性价比高，且服务好，因此，现深受客户的好评。
混凝土搅拌站的组成
混凝土搅拌站的组成混凝土搅拌站是用于生产混凝土的设备，它由多个组成部分组成，每个部分都有特定的功能。
以下是混凝土搅拌站的主要组成部分。
1. 骨料料仓：骨料料仓通常分为多个仓，用于存放不同种类和粒径的骨料。
这些仓通常由钢板焊接而成，底部设有可调节的缝隙，用于控制骨料的流出速度。
2. 滚筒输送机：滚筒输送机用于将骨料从料仓中输送到混合机中。
它由钢制滚筒和传动装置组成，可以实现骨料的连续输送。
3. 混合机：混合机是混凝土搅拌站最重要的设备之一。
它由搅拌机、传动系统和控制系统组成。
搅拌机通常采用强制式搅拌，可以混合水泥、骨料和其他辅助材料，将其均匀混合成混凝土。
4. 水泵和水箱：水泵用于将水从水箱中供应给混合机，以调整混合物的湿度和流动性。
水箱通常是由钢板焊接而成，具有一定的容量。
5. 控制系统：控制系统用于监控和控制混凝土搅拌站的运行。
它通常由计算机或PLC控制器组成，可以实现自动化的生产过程，包括骨料的称重、搅拌时间的控制等。
6. 螺旋输送机：螺旋输送机用于将混合好的混凝土从搅拌机中输送到卸料口或运输车辆中。
它由螺旋推进器和驱动装置组成，可以实现连续输送。
7. 控制室：控制室通常是混凝土搅拌站的集中控制中心，包含控制设备、操作面板和监视器等。
操作员可以通过控制室对搅拌站的运行状态进行监控和控制。
8. 辅助设备：混凝土搅拌站还可能包括一些辅助设备，如压路机、混凝土泵等，用于辅助混凝土的施工和运输。
混凝土搅拌站的组成部分可以根据具体需求进行调整和配置，以适应不同的生产要求和工程需要。
这些部分的协调运作可以保证混凝土的质量和生产效率，提高施工效益。
混凝土搅拌站建厂方案
混凝土搅拌站建厂方案
一、混凝土搅拌站布局
1、场地布局：混凝土搅拌站应设置在较为干燥、地势平坦、水、雨排放较顺畅的地段，避免水位高低、潮湿、侵蚀、腐蚀等环境影响，场地面积应根据实际情况选择；
2、混凝土搅拌站布局：混凝土搅拌站布局应考虑混凝土材料、设备操作等，安排有序，设计通行宽度应满足作业要求；
3、设施布局：混凝土搅拌站布局应设置职工宿舍、办公室、储存室等设施，设置灯光、消防等，内部空间足够；
4、加工设备布局：混凝土搅拌站设备的布局主要包括：1）混凝土搅拌机，2）水泥磨机，3）砂石破碎机，4）拌和计量系统，5）装卸设备，6）清理设备，7）混水机等，布局应安排合理；
5、清理设备布局：清理设备布局应设置清洁设备，用以清除混凝土搅拌站周围的废水、灰尘和垃圾，设置足够清理设备，并依据混凝土搅拌站的实际情况，设计布局。
二、建厂方案
1、厂房建造：混凝土搅拌站建造应考虑厂房的规模，实现节能减排的目标，确保搅拌站的日常运行，厂房可采用钢结构建造。
HZS系列混凝土搅拌站技术参数
HZS系列混凝土搅拌站技术参数1.生产能力：HZS系列混凝土搅拌站的生产能力一般以每小时生产的混凝土方量来衡量。
通常，HZS系列混凝土搅拌站的生产能力从25立方米/小时到240立方米/小时不等，用户可根据具体需要选择适合的生产能力。
2.配置方式：HZS系列混凝土搅拌站的配置方式有两种，分别是半自动配置和全自动配置。
半自动配置需要人工操作控制，适用于一些小型工程；全自动配置由电脑控制，操作更方便，适用于大型工程。
3.配置元件：HZS系列混凝土搅拌站主要由以下几个元件组成：a.集料的供应系统：包括卸料斗、斗式提升机、螺旋输送机等。
这些设备的作用是将骨料输送到称量系统中。
b.混合主机：混合主机是混凝土搅拌的核心设备，主要由搅拌机、输送泵、水泵、气体系统等组成。
混合主机能够将水泥、骨料、水等原料进行混合，产生均匀的混凝土。
c.水泥仓：水泥仓是存放水泥和其他粉状物料的设备，一般由入仓口、出仓口、搅拌器等组成。
d.控制系统：控制系统是整个搅拌站的大脑，负责对各个部件进行监控和控制。
一般包括电控系统和PLC控制系统。
4.电气配置：HZS系列混凝土搅拌站的电气配置主要包括电机、电磁阀、传感器等。
电气配置应符合国家相关标准，保证设备的安全稳定运行。
5.外形尺寸：HZS系列混凝土搅拌站的外形尺寸与生产能力有关，一般为长、宽、高三个方向的尺寸。
外形尺寸需要根据具体的场地情况灵活设置。
6.传输方式：HZS系列混凝土搅拌站的混凝土输送方式主要有皮带输送和螺旋输送两种。
皮带输送适用于长距离、大量的输送；螺旋输送适用于短距离、小量的输送。
以上是关于HZS系列混凝土搅拌站的技术参数，这些参数对于用户选择、操作和维护设备都具有很重要的指导意义。
在选择和使用HZS系列混凝土搅拌站时，需要根据具体的工程需求和实际情况进行合理的配置和调整。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
外加剂称量范围及精度 (0~50)±1%kg
双HZS180混凝土搅拌站
• 双HZS180混凝土搅拌站制造的核心技 术优势在于对产品成本的工艺合理、性 能稳定、整体外观结构雄伟等方面的执 着追求。楼顶设有大容量沙、石贮料仓， 整个混凝土生产从计量到搅拌、出料处 于全封闭的环境中，在绿色环保方面有 杰出的表现。适用于商品混凝土、大型 工程项目施工及水泥构件制品生产等混 凝土集中搅拌场所。
双HZS180混凝土 搅拌站结构示意图
混凝土搅拌站技术参数：
型号
HZS60 HZS90 HZS120 HZS180 HZS240
生产率(m3/h)
60
90
120
180
240
型号
搅 拌 搅拌功率(kW) 主 机 出料容量(m3)
JS1000 2×22
1
JS1500 2×30 1.5
JS2000 2×37
• 控制系统根据用户不同要求和搅拌 站的大小而有不同的功能和配制， 一般情况下施工现场可用的小型搅 拌站控制系统简单一些，而大型搅 拌站的系统相对复杂一些。
二、搅拌站的规格型号
• 搅拌站的规格大小是按其每小时的理论 生产来命名的，目前我国常用的规格有： HZS25、HZS35、HZS50、HZS60、 HZS75、HZS90、HZS120、HZS150、 HZS180、HZS240等。如: HZS25是指 每小时生产能力为25立方米的搅拌站， 主机为双卧轴强制搅拌机。若是主机用 单卧轴则型号为HZD25。
• 液体输送：主要指水和液体外加剂，它 们是分别由水泵输送的。
4. 物料贮存系统
• 混凝土可用的物料贮存方式基本相同。 骨料露天堆放（也有城市大型商品混凝 土搅拌站用封闭料仓）；
• 粉料用全封闭钢结构筒仓贮存； • 外加剂用钢结构容器贮存。
5.控制系统
• 搅拌站的控制系统是整套设备的中 枢神经。
• 自落式搅拌主机主要搅拌流动性混凝土，目前在 搅拌站中很少使用。
• 强制式搅拌机按结构形式分为主轴行星搅拌机、 单卧轴搅拌机和双卧轴搅拌机。而其中尤以双卧 轴强制式搅拌机的综合使用性能最好。
2.物料称量系统
• 物料称量系统是影响混凝土质量和混凝土生产成 本的关键部件，主要分为骨料称量、粉料称量和 液体称量三部分。
HZS240混凝土搅拌站技术参数：
HZS240搅拌站 理论生产率
240m3/h
搅拌机型号
JS2000
搅拌电机功率 2×37kW/4×37kW
循环周期
60s
搅拌机公称容量 2000L
骨料最大颗粒 Φ80mm
粉料仓容量
4×200t/8×200t
HZS240混凝土搅拌站技术参数：
配料站配料能力
3200L
骨料仓容量
4×25m3/8×25m3
骨料种类
4ቤተ መጻሕፍቲ ባይዱ
骨料皮带输送机生产率 800t/h
螺旋输送机最大生产率 110t/h
卸料高度
4.2m
骨料称量范围及精度 (0~3000)±2%kg
水泥称量范围及精度 (0~1200)±1%kg
粉煤灰称量范围及精度 (0~500)±1%kg
水称量范围及精度
(0~600)±1%kg
3. 物料输送系统
• 物料输送由三个部分组成。 • 骨料输送：目前搅拌站输送有料斗输送和皮带
输送两种方式。料斗提升的优点是占地面积小、 结构简单。皮带输送的优点是输送距离大、效 率高、故障率低。皮带输送主要适用于有骨料 暂存仓的搅拌站，从而提高搅拌站的生产率。
3. 物料输送系统
• 粉料输送：混凝土可用的粉料主要是水 泥、粉煤灰和矿粉。目前普遍采用的粉 料输送方式是螺旋输送机输送，大型搅 拌楼有采用气动输送和刮板输送的。螺 旋输送的优点是结构简单、成本低、使 用可靠。
HZS240混凝土搅拌站
• HZS240混凝土搅拌站由水泥仓、水泥罐、螺 旋输送机、PLD配料机、双卧轴搅拌主机、电 脑控制及计量系统等构件组成，具有以下独 特的性能优势：
• ·水泥仓---水泥仓用于储存物料的罐体，通常 作为混凝土搅拌站（楼）的配套产品使用；
• ·螺旋输送机---螺旋输送机是冶金、建材、化 工、粮食及机械加工等部门广泛应用的一种 连续输送设备；
二、搅拌站的规格型号
• 搅拌站有可分为单机站和双机站，顾名 思义，单机站即每个搅拌站有一个搅拌 主机，双机站有两个搅拌主机，每个搅 拌主机对应一个出料口，所以双机搅拌 站是单机搅拌站生产能力的2倍，双机 搅拌站命名方式是2HZS**，比如 2HZS25指搅拌能力为2*25=50立方米/ 小时的双机搅拌站。
HZS240混凝土搅拌站
• HZS240混凝土搅拌站采用模块化结构， 运输、安装、调试快捷方便；计量精确， 满足各种高性能混凝土要求。HZS240 混凝土搅拌站采用技术领先的双计算机 同步控制、高性能的硬件配置确保控制 的稳定可靠，使设备操作方便安全，在 配料机计量准确的情况下能够生产优质 高效的混凝土，受到客户的一致好评和 广泛青睐。
• ·搅拌主机---九龙搅拌机具有噪音小、能耗低， 结构紧凑、操作简便、搅拌质量好、生产率 高等优点；
HZS240混凝土搅拌站
• ·骨料皮带输送机---这是一种广泛应 用的一种连续输送设备，通常作为 混凝土搅拌站（楼）的配套产品使 用；
• ·计量和控制系统---电脑微机+PLC 控制系统，监控系统和数据管理系 统双屏显示，一目了然；人性化智 能控制系统，操作极为简单；故障 自诊断系统确保高准确性；
• 一般情况下，每小时20立方米以下的搅拌站采用 叠加称量方式，即骨料（砂、石）用一把秤，水 泥和粉煤灰用一把秤，水和液体外加剂分别称量， 然后将液体外加剂投放到水称斗内预先混合。
• 而在每小时50立方米以上的搅拌站中，多采用各 称物料独立称量的方式，所有称量都采用电子秤 及微机控制。
• 骨料称量精度≤2%，水泥、粉料、水及外加剂的 称量精度均达到≤1%.
2
骨料粒径(mm)
一、混凝土搅拌站组成
• 混凝土搅拌站主要由搅拌主机、物料称量 系统、物料输送系统、物料贮存系统和控 制系统等5大系统和其他附属设施组成。
1. 搅拌主机
• 搅拌主机按其搅拌方式分为强制式搅拌和自落 式搅拌。
• 强制式搅拌机是目前国内外搅拌站使用的主流， 它可以搅拌流动性、半干硬性和干硬性等多种混 凝土。
