化灰机说明书3
化灰机
山东海化股份有限公司纯碱厂作业文件石灰车间设备检修规程二（试行）文件编号：编制：付深江03年07月22 日审核：年月日批准：年月日受控编号：实施日期：年月日1总则本规程适用于石灰工段φ3000×22739旋转卧式化灰机的维护和检修。
1.1 设备的主要用途：化灰机是将生石灰与温海水进行消化反应，制成石灰乳供重碱、盐水等单位使用。
1.2 主要结构化灰机是由钢板卷焊制成圆筒体、传动部分以及进料端和出料端构成。
1.3 主要技术性能：直径：φ3000mm 总长：22739mm转速：主传动740rpm N=37Kw 压力：常压慢传动1500rpm N=4Kw温度：90～100℃生产能力：1818吨/天.台设备总重：84980Kg2检修周期和检修内容2.12.22.2.1 小修2.2.1.1 调整托轮瓦座，找正托轮，检查轴瓦。
2.2.1.2 调整齿轮啮合间隙。
2.2.1.3 检查修整安全防护装置。
2.2.1.4 检查减速机，联轴器找正。
2.2.1.5 修理或更换水、汽管道及阀门。
2.2.1.6 筛子局部修补。
2.2.1.7 检查清扫电机。
2.2.2 中修2.2.2.1 包括小修内容。
2.2.2.2 解体清洗检查减速机，更换磨损零件。
2.2.2.3 更换链条、链轮。
2.2.2.4 刮研或更换轴瓦，调整间隙。
2.2.2.5 修补或更换内部转筛。
2.2.2.6 检查更换进灰弯头。
2.2.2.7 更换或修补筛子及返石溜子。
2.2.2.8 修理电机。
2.2.3 大修2.2.3.1 包括中修内容。
2.2.3.2 检查更换托轮及轴、轴承。
2.2.3.3 修复或更换滚圈。
2.2.3.4 检查测定主传动大小齿轮的磨损情况，据情况更换或检修。
2.2.3.5 修补或更换筒体。
2.2.3.6 修补或更换内筒。
2.2.3.7 防腐保温。
3检修方法及质量标准检修前要认真检查准备使用的备件和设备的质量，合格的备件和设备方可使用。
电除尘使用维护说明书
电除尘使用维护说明书电除尘使用维护说明书1、前言1.1 目的本文档旨在提供电除尘设备的使用和维护指导，确保设备正常运行和延长设备寿命。
1.2 范围本文档适用于所有使用电除尘设备的人员。
2、设备概述2.1 设备名称电除尘设备2.2 设备功能电除尘设备用于去除空气中的尘埃和颗粒物，提供洁净的工作环境。
2.3 设备组成电除尘设备主要包括电控系统、滤袋装置、风机和排放系统等组成。
3、使用说明3.1 设备开启与关闭3.1.1 设备开启按下电除尘设备主控面板上的开启按钮，设备将开始运行。
3.1.2 设备关闭按下电除尘设备主控面板上的关闭按钮，设备将停止运行。
3.2 设备参数设置根据实际需要，可以在电除尘设备主控面板上设置相关参数，例如风速和定时器等。
3.3 设备操作注意事项- 在操作设备之前，请确保设备周围没有任何杂物阻碍设备正常运行。
- 长时间使用设备时，应定期检查滤袋的过滤效果，及时更换损坏的滤袋。
- 在设备运行过程中，如发现异常情况或故障，请立即停止使用，并联系维修人员进行维修。
4、维护说明4.1 定期清洁每隔一段时间，需对电除尘设备进行清洁，包括：- 清洁设备外壳和过滤器，可使用软布或吸尘器进行清洁。
- 清理滤袋或更换损坏的滤袋。
4.2 定期维护定期维护包括检查设备各部分的运行情况，确保设备正常工作，如：- 检查电控系统的运行状态，确保各个部件正常工作。
- 检查风机的转速和运行噪音，如有异常情况及时处理。
- 检查排放系统，确保废气排放符合相关环保要求。
附件：1、设备操作界面示意图2、设备维护记录表法律名词及注释：1、电除尘：根据《环境保护法》等相关法律法规，电除尘是一种通过电力原理去除空气中尘埃和颗粒物的设备。
2、滤袋装置：用于过滤空气中尘埃和颗粒物的装置，保证空气的洁净度。
3、排放系统：指设备处理后的废气的排放管道和处理流程。
快灰仪的操作规程
快灰仪的操作规程一、引言快灰仪是一种用于测量水泥、石灰等建筑材料中灰分含量的仪器。
本操作规程旨在指导操作人员正确使用快灰仪，确保测试结果的准确性和可靠性。
二、仪器准备1. 确保快灰仪处于稳定的工作环境，避免受到外界干扰。
2. 检查快灰仪的电源连接是否正常，确保电源供应稳定。
3. 检查仪器内部的灰分炉是否干净，如有脏污应及时清理。
4. 根据需要，准备好待测样品，并标记好样品的相关信息。
三、操作步骤1. 打开快灰仪的电源开关，待仪器启动完成后，进入待机状态。
2. 打开仪器上的控制面板，根据需要选择相应的测试模式。
3. 将待测样品称量到快灰仪的样品容器中，并记录样品的质量。
4. 将样品容器放置在快灰仪的样品台上，并确保样品的位置正确。
5. 关闭样品容器的盖子，并确保其密封良好。
6. 在控制面板上设置测试参数，如测试时间、温度等。
7. 按下开始测试按钮，仪器开始进行灰分含量的测试。
8. 在测试过程中，及时观察仪器的显示屏，确保测试参数正常。
9. 测试完成后，仪器会自动停止，并显示测试结果。
10. 关闭仪器的电源开关，将样品容器取出，并清理仪器的工作区域。
四、注意事项1. 操作人员应熟悉快灰仪的使用说明书，并按照操作规程进行操作。
2. 在操作过程中，应注意个人安全，避免触摸仪器的高温部件。
3. 样品容器的密封性对测试结果有重要影响，应确保盖子密封良好。
4. 在进行多次测试时，应等待仪器冷却后再进行下一次测试。
5. 定期检查快灰仪的工作状态和仪器的精度，如有异常应及时维修或校准。
五、结果记录与报告1. 在每次测试完成后，应记录测试结果、样品信息和测试参数等相关数据。
2. 根据需要，生成测试报告，并保存相关数据和报告文件。
3. 测试结果的解读和分析应由专业人员进行，以确保结果的准确性和可靠性。
六、维护与保养1. 定期清理快灰仪的工作区域和样品容器，确保仪器的卫生和正常运行。
2. 检查仪器的电源连接和线缆是否正常，如有问题应及时修复或更换。
化灰机说明书
化灰机使用说明书一．简述化灰机也叫石灰消化机、石灰消和机，是将生石灰(氧化钙)消化成石灰乳或消石灰粉的专用设备。
主要用于炼钢、化工、冶金、造纸、电厂脱硫、氧化铝、钛白粉、制糖、生物制药、纯碱制造的碱液制作等行业。
我公司生产的石灰消化机（化灰机）分为滚筒式消化机（ZHH型）和搅拌槽式消化机（TZ型）两大系列，滚筒式消化机和搅拌槽式消化机主要是将生石灰消化成石灰乳的设备，两大系列产品共有十多个品种供不同用户选择。
二、滚筒式石灰消化机（ZHH型）组成及结构特点滚筒式石灰消化机（化灰机）主要由回转筒体、托轮装置、动力装置组成，在回转筒体的尾部设滤乳装置、排渣装置和喷淋装置，其内部分为四个区域：溶水区（预消化区）、消化区、匀质区和渣乳分离区。
该石灰消化机（化灰机）主要特点是通过筒体的回转运动带动筒体内部反射板、抄板、滤板、阻尼板的转动来替代搅拌的消化方法。
该石灰消化机具有结构合理简单、操作维护方便、生产效率高、化灰效果好、灰乳品质高、生产能力大、劳动强度小、环保卫生等特点，对不同品质的生石灰适应性广。
三、主要技术参数注：石灰粒度最适于20-30mm.消化时间10-15分钟.四、工作原理该石灰消化机主要是采用由回转运动代替搅拌的石灰方法。
石灰消化机筒体后部设有筛网，生石灰块同水在筒内接触吸水后并消化，石灰乳穿过筛孔自排出口流出，未能消化的过烧及生烧石灰由外筒体尾部的捞渣装置排出筒外。
五、石灰消和机结构图六、安装第一条：石灰消和机安装顺序基本如下：1、安装纵横轴线及标高；2、安装托轮底板；3、托轮座的安装；4、回转筒体的安装；5、减速机的安装。
第二条：回转筒体及传动机构的安装1、将托轮座底板放在基础上，调整机器底板前后尺寸一致，并对中心线对称，用二级精度水平尺校正底板，本身水平度和两底板的轴向，径向跨度水平度，轴向跨度水平度允许偏差±0.05mm/m。
把托轮座放在底板上并同时进行第一次灌浆。
2、待混凝土强度达到60~70%时，将回转筒体吊装到四个托轮上，用人力转动回转筒体，调整托轮与滚圈的相互位置使得四个托轮均与滚圈接触，且受力均匀。

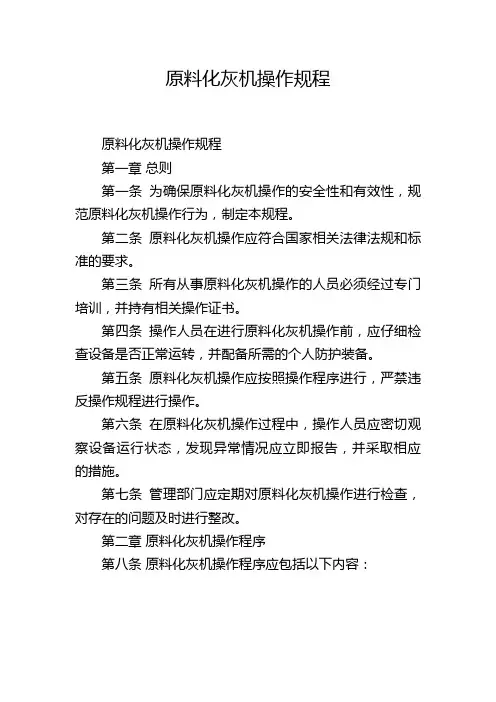

原料化灰机操作规程
原料化灰机操作规程原料化灰机操作规程第一章总则第一条为确保原料化灰机操作的安全性和有效性，规范原料化灰机操作行为，制定本规程。
第二条原料化灰机操作应符合国家相关法律法规和标准的要求。
第三条所有从事原料化灰机操作的人员必须经过专门培训，并持有相关操作证书。
第四条操作人员在进行原料化灰机操作前，应仔细检查设备是否正常运转，并配备所需的个人防护装备。
第五条原料化灰机操作应按照操作程序进行，严禁违反操作规程进行操作。
第六条在原料化灰机操作过程中，操作人员应密切观察设备运行状态，发现异常情况应立即报告，并采取相应的措施。
第七条管理部门应定期对原料化灰机操作进行检查，对存在的问题及时进行整改。
第二章原料化灰机操作程序第八条原料化灰机操作程序应包括以下内容：（一）设备准备：操作人员应仔细检查原料化灰机设备，确保设备处于正常工作状态，同时配备所需的原料和工具。
（二）操作前准备：操作人员在进行原料化灰机操作前，应穿戴好个人防护装备，并对操作区域进行清理和消毒。
（三）启动与调试：操作人员按照设备启动程序，逐步启动和调试原料化灰机设备。
（四）操作过程：操作人员根据生产工艺要求，按照正确的操作方法进行原料化灰机操作，保证生产过程的稳定进行。
（五）监控与调整：操作人员应密切观察设备运行状况，通过监控系统进行实时监控，并根据情况及时调整操作参数，保证生产质量。
（六）结束与清理：操作完成后，操作人员应按照设备停机程序进行停机操作，并对设备进行清理和消毒。
第九条原料化灰机操作程序应由专业技术人员编制，并经相关部门审核和批准后执行。
第三章安全措施第十条在原料化灰机操作过程中，操作人员应严格按照以下安全措施进行操作：（一）佩戴个人防护装备，如防护眼镜、口罩、手套等，并正确使用。
（二）操作过程中严禁随意触摸设备，避免发生触电、触伤等事故。
（三）严禁在设备运行过程中擅自离开岗位，必要时应进行交接班。
（四）严禁操作不熟悉的设备，必要时应进行培训和考核后方可操作。
电除尘说明书(通用版)
高压柜面板操作及EPIC-Ⅱ面板说明一、EPIC-Ⅱ型控制面板说明：FUSE：24V 1A电源保险丝。
ALARM：报警时指示，点亮=跳闸（报警）闪烁=警告报警TRON：变压器主接触器运行（点亮）SPARK：火花时闪烁AC-LINE：指示目前的一次线电压，EPIC锁定行扫描频率，并开始采集数据。
ALNE：通常在处理机正常运行时闪烁REMOTE：指示接受FLAKTBUS（网关）数据总线控制，视高压控制柜“手动/遥控/停止”开关位置。
TOKEN.ROTATLON：与FLAKTBUS数据总线通讯时闪烁无通讯=无闪烁NETWORK：ON=EPIC与外部FLAKTBUS联网，与RTU下位连接；OFF=（测试和维修位置）仅与RTU连接RTU：RTU接口，连接RTU，用于第一次启动和故障显示。
二、高压柜面板说明：高压柜面板上部有仪表四只，第一只为变压器初线圈电压，第二只为变压器初线圈电流，第三只为变压器次级直流电压，第四只为变压器次级直流输出电流，前2只为有效值，后2只为平均值。
手动/遥控/停止：停止：T/R退出运行，高压停运。
遥控：接受RTU操作，接受上位机控制（结合NETWORK[网络开关]）手动：T/R投入运行：运行在“手动模式”>10S手动模式<10S到遥控则运行在先前模式旋钮及指示：旋钮及指示灯在柜上具已表明对应控制元件。
阳极振打手动：在T/R OFF时，阳打在手动状态下运行自动/停止/手动：停止：在T/R OFF时，阳打停止运行自动：（T/R ON时，阳打根据时序自动振打）EPIC-Ⅱ内部设置为“自动”阴极振打自动/停止/手动同“阳打自动/停止/手动”瓷套加热手动：为手动加热状态停止/手动：停止：瓷套加热停止自动：EPIC-Ⅱ内部设置为“自动\开\关”槽板振打手动：自动，都为手动振打状态自动/停止/手动停止：振打停止自动：（T/R ON时，阳打根据时序自动振打）EPIC-Ⅱ内部设置为“自动”三、操作说明启动（现场）：按如下步骤：1、投入“总电源开关”（合闸）瓷套加热旋钮旋在“自动”位置（加热所需时间）2、阳、阴打必须在“自动”位置，同时“NETWORK”（网络）必须在“关”OFF位，“自动/遥控/停止”在“遥控”位。
粉尘净化设备使用说明书
粉尘净化设备使用说明书一、设备概述粉尘净化设备是一种用于去除工业和生活中产生的粉尘、烟雾和颗粒物的设备。
它通过过滤、吸附和静电除尘等方法，将空气中的颗粒物净化，提供一个清洁的工作环境和空气质量。
二、设备结构和组成部分1. 过滤器：设备内置多层过滤器，用于捕捉和过滤空气中的粉尘和颗粒物。
2. 吸附剂：设备配备吸附剂，用于吸附和去除空气中的烟雾和异味。
3. 静电除尘器：设备内置静电除尘器，通过电场作用将空气中的颗粒物沉积到电极上，清洁空气。
4. 控制面板：设备配备易于操作的控制面板，可调节设备的工作模式和风速。
三、使用步骤1. 准备工作：将粉尘净化设备放置在通风良好的地方，并确保设备连接到电源。
2. 打开设备：将控制面板上的电源开关打开，待设备启动完成。
3. 调节工作模式：根据实际需求，选择合适的工作模式。
设备通常提供自动模式和手动模式两种选择，用户可根据需要进行调整。
4. 设置风速：根据工作环境和污染程度，调节粉尘净化设备的风速。
风速可分为低速、中速和高速三档，用户可根据需求进行选择。
5. 定时功能（可选）：若设备具备定时功能，可根据实际需求设置定时开关机时间，以节约能源和提高设备效率。
6. 定期清洁和更换：定期检查和清洁设备的过滤器和吸附剂，并根据情况及时更换，以保证设备的正常运行和净化效果。
四、注意事项1. 请勿将易燃物质或腐蚀性物质放入粉尘净化设备，以免引发火灾或损坏设备。
2. 在清洁和更换过滤器时，请务必切断设备的电源，并按照说明书的指示进行操作，以免发生意外事故。
3. 请定期对设备进行维护和保养，以确保其正常工作和有效净化。
4. 如果设备出现故障或异常，请立即停止使用，并联系专业人员进行检修。
5. 请勿私自拆卸设备，以免损坏设备或引发安全隐患。
总结：粉尘净化设备是一项关乎安全和健康的重要设备，正确的使用和维护对于提供洁净的工作环境和空气质量至关重要。
在使用设备前，请确保详细阅读并理解本使用说明书，并按照说明进行操作。
DMC库顶除尘器使用说明书
一、概述DMC 系列脉冲袋除尘器是我公司吸收国外的先进技术，在国产化研究的基础上设计而成的高效除尘设备，它结构紧凑、布局合理，采用了先进的脉冲反吹清灰技术，能使滤袋的过滤能力及时地得到再生。
这不仅比机械振打和风机反吹清灰有更好的效果，而且具有无机械传动摩擦、维修工作量小、除尘效率高、滤袋寿命长等特点，因此本设备能长期稳定的运行。
特别是采用顶部开检修门，使你真正感受到机外换袋的方便。
本公司及科研、设计、制造、安装、运行调试于一体，推行一条龙服务，欢迎用户提出宝贵意见和建议，使本设备在消除污染、保护环境领域里发挥其应有的作用并日趋完善。
二、机构原理本除尘器分为上箱体和下箱体两部分，在上箱体与下箱体之间有多孔板隔离，使上箱体为净气室，下箱体为尘气室，多孔板上装有滤袋。
灰库里的含尘气体在进入下箱体尘气室时，粉尘被阻挡在布袋的外侧，而滤清了的空气进入上箱体净气室，然后经出口排入大气。
随着作业的继续进行，附在布袋上的粉尘越积越多，时间越长，布袋的阻力越大，使排气量越小，就会影响除尘器正常工作，为此我们设计了脉冲反吹清灰系统。
脉冲反吹清灰系统是由脉冲控制仪控制。
定时对布袋外表面的粉尘进行清扫，清灰是逐轮进行的，因此在清灰时不影响除尘器正常工作，清灰扫下的灰尘直接落入灰库里，不需专门的工作人员承担除尘器的卸灰工作。
根据除尘系统的设计要求，本除尘器也要加装风机，强迫灰库排气，降低灰库内的压力，从而确保灰库安全。
三、清扫系统1、工作原理：由喷吹孔喷出的压缩空气流吸引其周围的空气一起喷进文丘里管后进入布袋，由于气体骤时膨胀，使布袋产生振动并有气体由袋内向袋外急速通过，使粘附在布袋外表的粉尘脱离布袋。
2、组成部件⑴贮气包：用于贮存压缩气源⑵电磁阀：它是向滤袋喷吹压缩空气的开关，受脉冲仪输出信号的控制。
⑶空气管道：用于输送压缩空气进入喷气管。
⑷喷吹管：管壁上开有喷孔，压缩空气经喷孔入文丘里管和布袋。
⑸文丘里管：用于引导压缩空气及其周围的二次空气进入布袋。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图1一、用途化灰机也叫石灰消化机、石灰消和机，是用于碳酸钙、磷酸氢钙的石灰消化设备，主要用于化工、化纤、造纸、电厂脱硫、制糖、生物制药、纯碱制造等行业。
我公司生产的化灰机分为前排式化灰机和后排式化灰机两个系列。
UseMelts the ash machine also to be called the lime slaking machine, the lime slaker、is uses in the calcium carbonate, the calcium hydrogen phosphate lime slaking equipment, mainly uses in professions and so on chemical, chemical fiber, papermaking, power plant desulphurization,sugar manufacturing, biological drugs manufacture, soda ash manufacture.Our company produces the ash fuselage for the front-row type ashmachine and the back row type ash machine two series.二、结构特点化灰机主要由外筒体、内筒体、支撑装置及传动装置组成，尾部设有捞渣装置。
该化灰机主要特点是采用由回转运动代替搅拌的化灰方法。
化灰机内筒后部开有筛孔，石灰块同水在内筒接触消化，石灰乳穿过筛孔折流向加料口方向自下部排出口流出，未能消化的过烧及生烧石灰由外筒体尾部的捞渣装置排出筒外。
该化灰机结构装置合理、操作方便、生产效率高，生产能力大、劳动强度小，对任何质量的石灰均适用。
如图1.Unique featureMelts the ash machine mainly by the outer sleeve body, the inner liner body, the blocking and the transmission device is composed, the rear part is equipped with fishes the dregs installment. Should melt the ash machine main feature is uses by the gyroscopic motion replaces theagitation the ash method. Melts behind the ash machine inner liner toopen has the mesh, the lime block with the water in the inner liner contact digestion, the milk of lime passes through the mesh baffling to flow out to the feed inlet direction from the lower part escapement, has not been able to digest the overroasting and lives the calcined lime to fish the dregsinstallment by the outer sleeve body rear part to discharge outside thetube. Should melt the ash machine structure equipment to be reasonable, the ease of operation, the production efficiency are high, productivity is big, the labor intensity is small, is suitable to any quality's lime.三、规格型号及主要技术参数Specification model and majortechnique parameter四、安装install the（一）零部件清查：Parts inventory:机器需在现场工地安装，设备分箱运抵现场。
安装前要进行数量和质量检查。
对损伤，变形的零件应更换，修复。
应特别注意下列项目的检查：1、底座是否变形，螺栓孔距尺寸。
2、托轮直径、长度;滑动轴承则应检查配合面接触情况。
3、筒体的圆度、长度、段节接口变形情况。
4、大齿圈及传动装置。
5、细小零件的数量。
Machines at the scene contained in the site installation, equipment boxes arrived at the scene. Prior to installation to check the quantity and quality. Of injury, the deformation of the parts should be replaced, repaired. Should pay particular attention to the inspection the following items:1, the base is deformed Distance bolt size.2, roller diameter, length; sliding bearing contact with it should check the situation.3, the circular cylinder, the length of interface deformation section above. 4, the ring gear and the gear.5, the number of small parts.（二）、基础验收The basis of acceptance用户应会同安装部门、土建单位联合对设备基础检查验收。
Should be installed in the user departments, construction units based on the joint check and acceptance of equipment.（三）、基础划线The basis of line1、埋伏中心标版：在基础上面要埋设纵横向中心线的中心标板，在基础上面埋设标高基准点（或标高标板），每墩一个。
2、画水平基准线：在各基础侧面，画一条水平基准线，并做好永久性标记，作为安装测量标高及长期观察基础下沉用。
其标高误差不超过±0.5mm。
3、画筒体纵向中心线：以支撑基础地脚孔横向中心点为基准求出各中心标板的中心点。
允许偏差不超过±0.5mm。
4、画基础的横向中心线：从有挡轮的基础为基准，按修正后各档水平距尺寸画出个基础墩的横向中心线。
相邻各墩横向中心距允许误差不超过1.5mm；首尾两中心距允许的误差不超过±6mm。
5、画传动系统中心线；根据已确定的筒体中心线，以大齿圈的位置为基准，画出传动系统的各中心线。
各中心线画出后应在相应的中心标板上用样冲打出中心点。
1, standard version of an ambush Center: In the basis of the above should be planted vertically and horizontally to the center of the center line of materials, laid in the basis of elevation above the reference point (or elevation materials), one for each pier.2, baseline levels of painting: in the basis of the side, draw a horizontal reference line, and do a good job in permanent marker, as the installation of measurement based on height and long-term observation of subsidence with. The elevation error is less than ± 0.5mm.3, vertical cylinder centerline painting: to support the foundation to the center pin hole horizontal centers calculated based on a focal point for materials. Allow deviation does not exceed ± 0.5mm.4, based on the horizontal centerline of painting: from the round of the basis of block-based, according to a revised level of the file size of the basis to draw a horizontal centerline of the pier. Adjacent to the pier allows a horizontal center distance error of less than 1.5mm; from both centers to allow the error does not exceed ± 6mm.5, drawing the center line of transmission; have been identified based on the centerline of the cylinder, the location of a large ring gear to the base, draw the center line of transmission.Draw the center line should be marked in the center of the corresponding boards made with red-like focal point.（四）、支撑装置的安装：Installation support:托轮组轴承有滑动轴承和滚动轴承两类。
