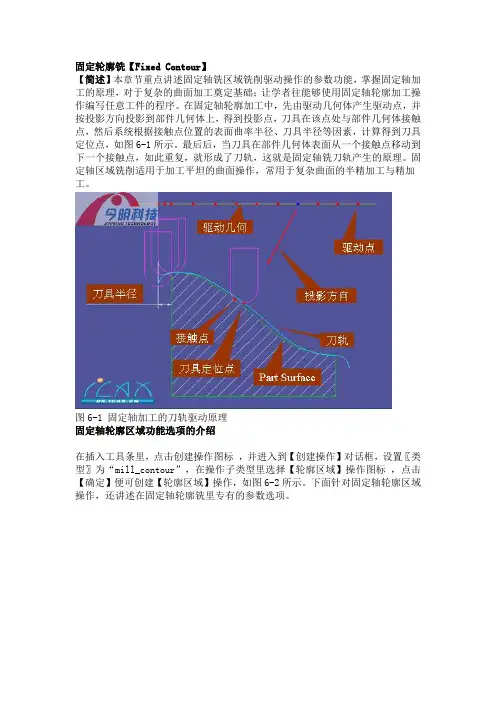

第六章 固定轮廓铣【Fixed Contour】(一)
固定轮廓铣
固定轮廓铣【Fixed Contour】【简述】本章节重点讲述固定轴铣区域铣削驱动操作的参数功能，掌握固定轴加工的原理，对于复杂的曲面加工奠定基础；让学者往能够使用固定轴轮廓加工操作编写任意工件的程序。
在固定轴轮廓加工中，先由驱动几何体产生驱动点，并按投影方向投影到部件几何体上，得到投影点，刀具在该点处与部件几何体接触点，然后系统根据接触点位置的表面曲率半径、刀具半径等因素，计算得到刀具定位点，如图6-1所示。
最后后，当刀具在部件几何体表面从一个接触点移动到下一个接触点，如此重复，就形成了刀轨，这就是固定轴铣刀轨产生的原理。
固定轴区域铣削适用于加工平坦的曲面操作，常用于复杂曲面的半精加工与精加工。
图6-1 固定轴加工的刀轨驱动原理固定轴轮廓区域功能选项的介绍在插入工具条里，点击创建操作图标，并进入到【创建操作】对话框，设置〖类型〗为“mill_contour”，在操作子类型里选择【轮廓区域】操作图标，点击【确定】便可创建【轮廓区域】操作，如图6-2所示。
下面针对固定轴轮廓区域操作，还讲述在固定轴轮廓铣里专有的参数选项。
图6-2 固定轴轮廓区域操作驱动方法在固定轴轮廓铣有多种驱动方法，应用于不同类型的加工，驱动如：曲线/点、螺旋式、边界、区域铣削、曲面、流线、刀轨、径向切削、清根和文本等10种驱动方法。
在本章编写中，主要讲解“区域铣削”、“曲线/点”与“清根”驱动，其他驱动作为一般的介绍。
各驱动如图6-3所示。
每个驱动在创建操作的时候，操作子类型里也有相应驱动选项。
图6-3 固定轴驱动方法此操作在创建的时候选项了操作子类型为“区域铣削”，固操作里驱动方法所显示的也是“区域铣削”驱动。
每种驱动都有不同的参数选项，如需要编辑驱动参数的时候，可以点击驱动方法旁边的编辑图标。
相对“区域铣削”驱动的参数编辑，点击编辑图标，弹出【区域铣削驱动方法】对话框，如图6-4所示。
图6-4 区域铣削参数对话框陡峭空间范围在固定轴区域铣削里，提供了三种方法来限制加工范围：无、非陡峭、定向陡峭。
Fixed Contour固定轴曲面轮廓铣
DESign
Part Stock Offset零件余量偏置
DESign
• 它是添加到零件上的一个附加余量，它是上一次切削的余量，即这一次加工要加工掉的 部分。这个值不能为负值。
• . Multi-Depth Cut多深度切削
•
将零件余量分成多层加工掉。它与Part Stock Offset配合使用，如果Part Stock
基本概念
DESign
• Fixed Contour 主要用于曲面的半精加工和精加工，刀具轴始终为一固定矢量 方向。
• 刀轨创建需要2个步骤，第1步从驱动几何体上产生驱动点组，第2步将驱动点 沿投射方向投射到零件几何体上。刀具跟随这些点进行加工。
• 驱动点可以从零件几何体的局部或整个几何体上产生，或是与加工不相关的其 他几何体上产生。
基本术语
DESign
• 零件几何体（part geometry）：用于加工的几何体。 • 驱动几何体（drive geometry）: 用来产生驱动点的几何体。 • 驱动点（ drive point）： 从驱动几何体上产生的，将投射到零件几何体上
的点。 • 驱动方法（ drive method）: 驱动点产生的方法。某些驱动方法在曲线上产
生一系列驱动点，有的驱动方法则在一定面积 内产生阵列的驱动点。 • 投射矢量（project vector）: 用于指引驱动点怎样投射到零件表面。
固定轴曲面轮廓铣
•
1.加入master model Cam\cam_part_nx\cavity_master.prt 2.选择加工方法 •application—manufaction— (选择加工环境)mill_contour－ －initialize
UG软件 CAM 轻松学(固定轴曲面铣一)
曲面铣任务
1：曲面轮廓铣操作创建
要求：创建零件的精加工程序，使用10
的球刀进行曲面精加工，此任务已经使用型腔铣完成了初始设置并完成了粗加工
2
本例小结
固定轴曲面轮廓铣应用范围：
固定轴曲面轮廓铣通常用于复杂曲面零件的精加工。
曲面铣操作的创建步骤
1、 创建曲面铣操作：类型“mill_contour ”，子类型“FIXED_CONTOUR ”
2、 设置曲面铣的父节点组：包括使用的几何体、加工方法、刀具
3、 选择几何体
4、 选择驱动方式并设置驱动参数
5、 设置选项参数
6、 生成曲面铣操作并检验
驱动方式介绍
1、区域铣削：最常用的一种曲面铣方式，通过选择不同的图样可以生成适合绝大部分曲面精加工的刀轨；
2、曲线/点：产生沿着曲线投影到曲面的刀轨；
3、文本：直接使用文本为驱动几何产生刀轨； 用于雕刻加工
4、边界：以边界为驱动几何体生成沿轮廓或者在整个切削区域内加工；
5、曲面区域：按照曲面的流线方向走刀；
6、径向切削：生成垂直于指定驱动边界的刀轨，并可以指定向两侧延伸的宽度；
7、清根切削：直接在零件的凹角上产生一行或数行刀轨 用于曲面零件的角落补加工
1
2
3。
UG数控加工编程_固定轴、可变轴曲面轮廓铣解读
径向驱动方法，是通过指定横向进给量、 带宽与切削方法，来创建沿给定边界并 垂直于边界的刀具路径，它特别适合于 清根操作中。
清根驱动方法是固定轴铣操作中特有的驱动方 法，它可沿由零件表面形成的凹角与沟槽创建 刀具路径。 在创建清根操作过程中，刀具必 须与零件两个表面在不同点接触。如果零件几
边界驱动：边界驱动方法与平面铣的工 作过程非常相似，用边界、内环或两者 联合来定义切削区域，从定义的切削区 域、沿指定的投射矢量方向、把驱动点 投射到零件几何表面上，来创建刀具路 径。
区域驱动(Area Milling)方法只 能用于固定轴铣操作中，它是通过指定 切削区域来定义一个固定轴铣操作，在 该驱动方法中可指定陡峭约束与修剪边 界约束。这种驱动方法与边界驱动方法 类似，但不需要驱动几何。
CONTOUR_TE 刻字加 投影字到零件表面，进行三维的字体的加工。
XT
工
固定轴铣对话框
零件几何体 检查几何体
驱动方法（Drive Method）用来定 义创建刀具路径的驱动点。
曲线与点驱动：当选择点时，就 是所选点间用直线段创建驱动路径； 当选择曲线时，则沿与其他驱动方法不同， 螺旋驱动方法创建的刀具路径，在从 一道切削路径向下一道切削路径过渡 时，没有横向进刀，也铣不存在切削 方向上的突变，而是光顾地、持续地 向外螺旋展开过渡，因为这种驱动方 法能保持恒定切削速度的光顺运动， 所以特别适合于高速加工。
铣
件的外轮廓决定区域。
非陡峭区 和区域轮廓铣类似，仅仅加工非陡峭区域 域轮廓铣
陡峭区域 和区域轮廓铣类似，仅仅加工陡峭区域 轮廓铣
曲面区域 按照曲面的 U-V 方向生成驱动路径。 轮廓铣
UG数控加工编程固定轴可变轴曲面轮廓铣
2、投射矢量 投射矢量确定驱动点如何投 射到零件表面上．以及刀具与零件 表曲哪一侧接触。刀具则总是沿投 射矢量与零件表面的一侧接触。
3、刀具路径 固定轴铣的刀具路径，是通过投射驱动点到零件几何上来 创建的，首先，从驱动几何如曲线、边界、表面或曲面产生驱动 点；然后沿着指定的投射矢量把驱动点投射到零件几何上。刀具 于在零件几何表面上的投射点接触，随着刀具在零件几何上从一 个点移动到下一个点，刀具中心位置点形成的轨迹就是刀具路径。
4、操作模板
FIXED_CONT OUR
固定轴铣
可以使用不同的驱动方法来生成刀具路径，刀 具轴为Z轴
CONTOUR_A REA CONTOUR_A REA_NON_S TEEP
CONTOUR_A REA_DIR_ST EEP CONTOUR_S URFACE_AR EA
区域轮廓 和固定轴铣类似，默认为区域驱动方法，由零 铣 件的外轮廓决定区域。 非陡峭区 和区域轮廓铣类似，仅仅加工非陡峭区域 域轮廓铣
陡峭区域 和区域轮廓铣类似，仅仅加工陡峭区域 轮廓铣 曲面区域 按照曲面的 U-V 方向生成驱动路径。 轮廓铣
FLOWCUT_SI NGLE FLOWCUT_M ULTIPLE
单部刀具未加工的部分进行铣削 加工，单路径。 用于对零件根部刀具未加工的部分进行铣削 加工，多路径。 用于对零件根部刀具未加工的部分进行铣削 加工，以参考刀具作为参照来生成清根刀具 路径。 类似于参考刀具清根，在刀具横向移动和抬 刀时使用光顺移动方法，适合于高速加工 投影字到零件表面，进行三维的字体的加工。
1．驱动方法 驱动方法用于定义创建刀具路径的驱动点．UG在曲面加工中提 供了多种类型的驱动方法。其中，有些驱动方法允许沿曲线创建驱 动点集。另外一些驱动方法则允许在一个区域中创建驱动点阵列。 如果没有定义零件几何，则直接在驱动几何上创建刀具路径，否则， 沿指定的投射矢量将驱动点投射到零件表面上创建刀具路径。
计算机辅助制造CAM——区域轮廓铣-简介
固定轮廓铣 一、基本原理
由驱动几何体产生驱动点，并按投影方向投影 到部件几何体，得到投影点。刀具在该点与部件几 何体接触，因此也称接触点。
NX根据接触点位置和刀具参数计算得到刀具定 位点。刀具位于与零件表。
驱动点可以从整个或部分工件，或者从其他几 何体产生再投影到工件上。
计算机辅助制造CAM ——固定轮廓铣简介
固定轮廓铣
固定轮廓铣主要用于曲面的精加工、半精加工。 通过控制刀具轴和投影矢量，使刀具沿曲面轮廓切削。在铣削过程中，刀轴 方向与指定方向始终平行，即刀轴固定。 固定轮廓铣是通过定义不同的驱动几何体来产生驱动点阵列，并沿指定的投 影方向投影到部件几何体上，以此为依据确定切削区域，并生成刀具轨迹。选择 不同的驱动方法，设置不同的参数，可以获得不同的刀轨形状。
5
谢谢！
驱动方法规定了生成驱动点的方法。
3
固定轮廓铣 一、基本原理
由驱动几何体产生驱动点，并按投影方向投影到部件几何体，得到投影点。刀具在该 点与部件几何体接触，因此也称接触点。
向 下 投 影 至 工 件
4
固定轮廓铣 二、基本术语
1.驱动几何体：用来产生驱动点的几何体，可以是点、曲线、曲面、工件几何体。 2.驱动点：驱动点从驱动几何体上产生，根据投影矢量投影到工件几何体上的点。 3.驱动方法：用于定义创建刀具轨迹所需的驱动点。 4.投影矢量：确定驱动点投影到工件表面上的方法，并定义刀具接触零件表面的侧面。 通常，驱动点沿投影矢量方向投影到工件表面，有时当驱动点从驱动曲面向工件表面投影 时，可能会沿矢量的相反方向投影。
曲面轮廓铣Fixedcontourmilling
本课程要求
1、掌握UG/CAM基本知识、加工原理。 2、掌握常用的4种加工方法：
平面铣（Planar Milling） 型腔铣（Cavity & Core Milling） 固定轴曲面轮廓铣（Fixed Contour Milling） 孔加工（Point To Point ）
3、熟练编制一般零件的NC程序。
UG NX/Manufacturing主要功能
平面铣 型腔铣 固定轴曲面轮廓铣 孔加工 可变轴曲面轮廓铣 顺序铣 线切割 车削加工 仿真及生成车间工艺文件 后处理
1
平面铣(Planar milling)
侧面与底面垂直, 用于粗、半精及精加工
2
平面铣刀轨
3
型腔加工(Cavity Milling)
11
任意型腔和型芯，用于粗及半精加工 4
型芯加工(Core Milling)
5
等高轮廓铣(Zlevel_PFixed contour milling)
刀具沿轮廓走刀，用于半精及精加工
7
孔加工(Point To Point)
刀具从点到点运动。 用于钻、铰、 镗及螺纹加工。
9
参考资料
• UG CAST • UG DOCUMENTARY(HELP） • USER’S MANUAL • 参考教材
清华大学出版社出版的系列教材（译著） • UG CAM三轴铣削加工。 • UG CAM实用教程
10
考试
1、兴趣是最好的老师。 2、如果你没有兴趣也要通过考试。
• 坚持在这里来共同学习。 • 完成一零件的NC编程并加工。 • 参加并基本通过考试。
NX5_CAM-06固定轴曲面轮廓铣
均匀的步距控制在平面上Fra bibliotek在部件上
“在平面上”最适用于非陡峭区域。 在部件上”可用于使用往复切削类型的 “跟随周边”和“平行”切削模式。适用于具 有陡峭壁的部件。
均匀的步距控制
残留高度控制均匀步距通过在一个平面内创建切削模式，然后投射它们到零件 表面。因此，切削模式投射到越平坦的表面，行距和残留高度越趋于常数。
UG NX 5.0 CAM 曲面轮廓铣
厦门广角网络集成有限公司 邓永椿 chun9816@
© UGS Corp. 2004.. All right reserved.
课程介绍----固定轴曲面轮廓铣
目的：本课讲述固定轴曲面轮廓铣功能 目标：完成本节课程后，能够：
清根单刀路
参考刀具偏置：允许您指定一个参考刀具直径从 而定义要加工的区域的整个宽度，还可以指定一 个“步距”从而定义内部刀路，这样便可在中心清 根的任一侧产生多个切削刀路 清除大刀加工后所流下 残料的最佳办法 清根多个偏置
清根驱动方式
参考刀具直径允许您根据粗加工球面刀的直径来指定精加工切削区域的宽 度。参考刀具通常是用来先对区域进行粗加工的刀具。
清根驱动方式
连接距离
连接距离使您能够通过连接不连贯的切削运动来除去刀轨中小而不连续的或 不需要的缝隙。这些不连续性出现在从“部件表面”退刀的位置，输入的值确 定连接切削运动的端点时刀具要通过的距离。系统将通过线性延伸这两条路 径来连接两端，这不会过切部件。
由凹角变化引起的不连贯的切削运动
清根驱动方式
区域铣削驱动方式
区域1（数字 1 指示的位置）未被切削，因为路径中的 步距延伸到某些陡峭壁上。要切削这些区域，必须使 用“定向陡峭”再次进行切削
区域铣削驱动方式
