应变片单臂半桥全桥性能实验
应变片单桥、半桥及全桥性能实验
安康学院电子与信息工程系实验报告一、实验目的1.掌握应变片单桥、半桥及全桥的电路形式及性能；2.理解温度效应对应变片测量电桥的影响。
二、实验原理电阻丝在外力作用下发生机械变形时，其电阻值发生变化，这就是电阻应变效应，描述电阻应变效应的关系式为：εK RR=∆ （公式1） 式中R R ∆为电阻丝电阻相对变化，K 为应变灵敏系数,ll∆为电阻丝长度相对变化。
电桥的作用是完成电阻到电压的比例变化，其输出电压反映了相应的受力状态，单桥、半桥及全桥的比例关系分别为：εεεEK U EK U EK U ===32124 （公式2） 电阻应变片受温度效应的影响，当温度变化时，在被测体受力状态不变时，电桥输出会有变化。
三、实验内容及步骤1.单臂电桥连接图及测量结果图1 单桥连线图2.半桥连线图及测量结果图2 半桥连线图3.半桥连线图及测量结果图3 全桥连线图4.应变片电桥的温度影响对图3中的半桥电路，放置200g砝码于托盘上，记录下电桥输出电压值U，将5V直流稳压电源接于实验模板的加热器插孔上，数分钟1o后待数显表电压显示基本稳定后，记下读数U。
2oU01=231mv U02=239mv5.实验数据处理及分析1.三种电桥灵敏度及非线性误差的计算2.温度变化产生的相对误差的变化电阻应变片受温度效应的影响，当温度变化时，在被测体受力状态不变时，电桥输出会有变化。
3.分析（主要写根据数据能验证哪些结论）电阻丝在外力作用下发生机械变形时，其电阻值发生变化从而通过电桥的作用完成电阻到电压变化，改变了电阻丝电阻，应变灵敏系数K,l 。
电阻丝长度l四、思考题1.单臂电桥时，作为桥臂电阻应变片应选用：A：正（受拉）应变片B：负（受压）应变片C：正、负应变片均可以。
答：C2.半桥测量时两片不同受力状态的电阻应变片接入电桥时，应放在：A：对边B：邻边答：B3.应变式传感器可否用于测量温度？答：应变传感器不可用于测量温度。
应变片实验报告
传感器实验-——-金属箔式应变片:单臂、半桥、全桥比较【实验目得】了解金属箔式应变片，单臂单桥得工作原理与工作情况。
验证单臂、半桥、全桥得性能及相互之间关系。
【所需单元及部件】直流稳压电源、电桥、差动放大器、双孔悬臂梁称重传感器、砝码、一片应变片、电压/频率表、电源，重物加在短小得圆盘上。
【旋钮初始位置】直流稳压电源打到±2Ｖ挡,电压/频率表打到2V挡,差动放大增益最大.【应变片得工作原理】当金属丝在外力作用下发生机械变形时,其电阻值将发生变化,这种现象称为金属得电阻应变效应。
设有一根长度为Ｌ、截面积为S、电阻率为ρ得金属丝，在未受力时,原始电阻为(１－1）当金属电阻丝受到轴向拉力F作用时,将伸长ΔL，横截面积相应减小ΔS,电阻率因晶格变化等因素得影响而改变Δρ，故引起电阻值变化ΔＲ。
对式(1-1)全微分,并用相对变化量来表示，则有:(1-2)【测量电路】应变片测量应变就是通过敏感栅得电阻相对变化而得到得。
通常金属电阻应变片灵敏度系数K 很小,机械应变一般在1０×１0－6～３000×1０－６之间，可见,电阻相对变化就是很小得。
例如,某传感器弹性元件在额定载荷下产生应变-6，应变片得电阻值为,灵敏度系数Ｋ=2,则电阻得相对变化量为1０—6=0、００２，电阻变化率只有0、２％。
这样小得电阻变化，用一般测量电阻得仪表很难直接测出来,必须用专门得电路来测量这种微弱得电阻变化。
最常用得电路为电桥电路。
（a)单臂(b)半桥(ｃ）全桥图1—1 应变电桥直流电桥得电压输出当电桥输出端接有放大器时,由于放大器得输入阻抗很高,所以,可以认为电桥得负载电阻为无穷大，这时电桥以电压得形式输出。
输出电压即为电桥输出端得开路电压,其表达式为(1-3)设电桥为单臂工作状态，即为应变片,其余桥臂均为固定电阻。
当感受应变产生电阻增量时,由初始平衡条件得,代入式(1—3)，则电桥由于产生不平衡引起得输出电压为（1－４）对于输出对称电桥，此时,Ｒ´，当臂得电阻产生变化，根据式（1-4)可得到输出电压为(1—5)对于电源电桥，，´,当R1臂产生电阻增量时，由式(１-４）得(１-６)对于等臂电桥，当得电阻增量时,由式(1—10)可得输出电压为(１—7)由上面三种结果可以瞧出，当桥臂应变片得电阻发生变化时,电桥得输出电压也随着变化。
一、单臂桥、双臂桥、全桥性能比较实验

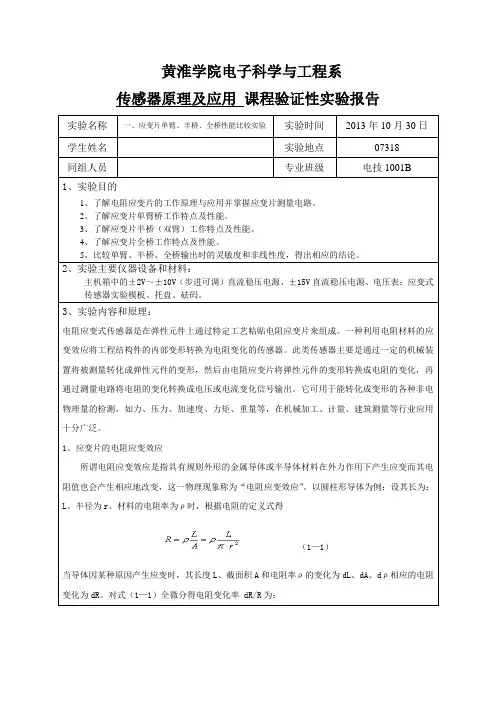

黄淮学院电子科学与工程系传感器原理及应用课程验证性实验报告实验名称一、应变片单臂、半桥、全桥性能比较实验实验时间2013年10月30日学生姓名实验地点07318同组人员专业班级电技1001B1、实验目的1、了解电阻应变片的工作原理与应用并掌握应变片测量电路。
2、了解应变片单臂桥工作特点及性能。
3、了解应变片半桥（双臂）工作特点及性能。
4、了解应变片全桥工作特点及性能。
5、比较单臂、半桥、全桥输出时的灵敏度和非线性度，得出相应的结论。
2、实验主要仪器设备和材料：主机箱中的±2V～±10V（步进可调）直流稳压电源、±15V直流稳压电源、电压表；应变式传感器实验模板、托盘、砝码。
3、实验内容和原理：电阻应变式传感器是在弹性元件上通过特定工艺粘贴电阻应变片来组成。
一种利用电阻材料的应变效应将工程结构件的内部变形转换为电阻变化的传感器。
此类传感器主要是通过一定的机械装置将被测量转化成弹性元件的变形，然后由电阻应变片将弹性元件的变形转换成电阻的变化，再通过测量电路将电阻的变化转换成电压或电流变化信号输出。
它可用于能转化成变形的各种非电物理量的检测，如力、压力、加速度、力矩、重量等，在机械加工、计量、建筑测量等行业应用十分广泛。
1、应变片的电阻应变效应所谓电阻应变效应是指具有规则外形的金属导体或半导体材料在外力作用下产生应变而其电阻值也会产生相应地改变，这一物理现象称为“电阻应变效应”。
以圆柱形导体为例：设其长为：L、半径为r、材料的电阻率为ρ时，根据电阻的定义式得（1—1）当导体因某种原因产生应变时，其长度L、截面积A和电阻率ρ的变化为dL、dA、dρ相应的电阻变化为dR。
对式（1—1）全微分得电阻变化率 dR/R为：（1—2）式中：dL/L为导体的轴向应变量εL; dr/r为导体的横向应变量εr由材料力学得：εL= - μεr (1—3)式中：μ为材料的泊松比，大多数金属材料的泊松比为0.3～0.5左右；负号表示两者的变化方向相反。
金属箔式应变片：单臂、半桥、全桥比较
一、简介一、FB716-II 型物理设计性（传感器）实验装置1．传感器实验台部分：装有双平行振动梁（包括应变片上下各2片、梁自由端的磁钢）、双平行梁测微头及支架、振动盘（装有磁钢、用于固定霍尔传感器的二个半圆磁钢、差动变压器的可动芯子），安装时可参考第三部分结构图片及安装说明。
2．九孔实验板接口平台部分：九孔实验板作为开放式和设计性实验的一个桥梁（平台）； 3．JK-20型频率振荡器部分：含音频振荡器和低频振荡器； 4．JK-19型直流恒压电源部分：提供实验时所必须的电源；5．处理电路模块部分：电桥模块（提供元件和参考电路，由学生自行搭建）、差动放大器、移相器等模块组成。
二、主要技术参数、性能及说明： 1．FB716-II 传感器实验台部分：双平行振动梁的自由端及振动盘装有磁钢，通过测微头或激振线圈接入低频振荡器0V 可做静态或动态测量。
应变梁：应变梁采用不锈钢片，双梁结构端部有较好的线性位移。
传感器：（1）差动变压器：量程：mm 5≥；直流电阻：ΩΩ10~5；由一个初级、二个次级线圈绕制而成的透明空心线圈，铁芯为软磁铁氧体。
（2）应变式传感器：金属箔式应变片阻值：350Ω；应变系数：2 。
2．信号处理及变换（有电源极性接反保护）：（1）电桥模块：提供相关参数的器件，由学生根据实验需要自行搭建。
（2）差动放大器：通频带kHz 10~0可接成同相、反相、差动结构，增益为100~1倍的直流放大器。
3．振动梁、测微头：双平行式悬臂梁一副（装有应变片与振动盘相连），梁端装有永久磁钢、激振线圈和可拆卸式螺旋测微头，可进行压力位移与振动实验。
4．19JK −型直流恒压电源部分：直流V 15±，主要提供给各芯片电源：V 6 ,V 4 ,V 2±±±分三档输出，提供给实验时的直流激励源； V 12~0：A 1ax Im =作为电机电源或作其它电源。
三、附录附录部分主要包括实验时的结构安装图示和各模块的电气连接图示说明，以及实验中的相关参考信息。
一、单臂桥、双臂桥、全桥性能比较实验
黄淮学院电子科学与工程系传感器原理及应用课程验证性实验报告实验名称一、应变片单臂、半桥、全桥性能比较实验实验时间2013年10月30日学生姓名实验地点07318同组人员专业班级电技1001B1、实验目的1、了解电阻应变片的工作原理与应用并掌握应变片测量电路。
2、了解应变片单臂桥工作特点及性能。
3、了解应变片半桥（双臂）工作特点及性能。
4、了解应变片全桥工作特点及性能。
5、比较单臂、半桥、全桥输出时的灵敏度和非线性度，得出相应的结论。
2、实验主要仪器设备和材料：主机箱中的±2V～±10V（步进可调）直流稳压电源、±15V直流稳压电源、电压表；应变式传感器实验模板、托盘、砝码。
3、实验内容和原理：电阻应变式传感器是在弹性元件上通过特定工艺粘贴电阻应变片来组成。
一种利用电阻材料的应变效应将工程结构件的内部变形转换为电阻变化的传感器。
此类传感器主要是通过一定的机械装置将被测量转化成弹性元件的变形，然后由电阻应变片将弹性元件的变形转换成电阻的变化，再通过测量电路将电阻的变化转换成电压或电流变化信号输出。
它可用于能转化成变形的各种非电物理量的检测，如力、压力、加速度、力矩、重量等，在机械加工、计量、建筑测量等行业应用十分广泛。
1、应变片的电阻应变效应所谓电阻应变效应是指具有规则外形的金属导体或半导体材料在外力作用下产生应变而其电阻值也会产生相应地改变，这一物理现象称为“电阻应变效应”。
以圆柱形导体为例：设其长为：L、半径为r、材料的电阻率为ρ时，根据电阻的定义式得（1—1）当导体因某种原因产生应变时，其长度L、截面积A和电阻率ρ的变化为dL、dA、dρ相应的电阻变化为dR。
对式（1—1）全微分得电阻变化率 dR/R为：（1—2）式中：dL/L为导体的轴向应变量εL; dr/r为导体的横向应变量εr由材料力学得：εL= - μεr (1—3)式中：μ为材料的泊松比，大多数金属材料的泊松比为0.3～0.5左右；负号表示两者的变化方向相反。
试验一金属箔式应变片性能及单臂半桥全桥比较
实验一金属箔式应变片性能及单臂、半桥、全桥比较一、实验目的了解金属箔式应变片的工作原理和工作情况验证单臂、半桥、全桥的性能及相互之间关系二、需用器件与单元直流稳压电源、电桥、差动放大器Ⅰ、应变片传感器、砝码、电压表、电源。
三、有关旋钮的初始位置直流稳压电源调到±4V，电压表打到20V挡，差动放大器增益打到最大。
四、实验步骤1、了解所需单元、部件在实验仪上的所在位置，观察应变片传感器上的应变片，应变片为棕色衬底箔式结构小方薄片。
上下二片梁的外表面各贴二片受力应变片和一片补偿应变片。
2、将差动放大器调零：用连线将差动放大器的正（＋）、负（－）、地短接。
将差动放大器的输出端与电压表的输入插口Ui 相连；开启电源；调节差动放大器的增益到最大位置，然后调整差动放大器的调零旋钮使电压表显示为零，关闭电源。
图1单臂电桥参考接线图3、 根据图 1单臂电桥参考接线图，接线R1、R2、R3为电桥单元的固定电阻。
Rx 为应变片；将稳压电源调置到±4V ，电压置20V 挡。
开启电源，调节电桥平衡网络中的R W1，使电压表显示为零，然后将电压表置2V 挡，再调电桥R W1（慢慢地调），使电压表显示为零。
用手轻轻的按一下应变片传感器上的托盘，松开手后观察差动放大输出是否为0，如果不是，就还需要继续调节R W1，使输出为0。
反复操作这个步骤2-3遍就可以了。
将砝码逐个轻轻的放在应变片传感器的托盘上，放置砝码的时候不能碰到导线以及实验仪的其他部位，每放一个砝码记入下一个数据，ΔX ＝20g ，将这些数值填入下。
根据所得结果计算系统灵敏度S=ΔV ／ΔW ，并作出V-W 关系曲线，ΔV 为电压变化率，ΔW 为相应的重量变化率。
实验完毕，关闭电源。
4、 保持放大器增益不变，将R3固定电阻换为与Rx 工作状态相反的另一应变片即取二片受力方向不同应变片，形成半桥（请在图 2中画出接线图），调节电桥W1使电压表显示表显示为零，重复（3）过程同样测得读数，填入下表：应变片BF 1BF2BF3BF差动变换器1电压表200mV2V20V电桥w1w2图 2半桥接线图5、 保持差动放大器增益不变，将R1，R2两个固定电阻换成另两片受力应变片组桥时只要掌握对臂应变片的受力方向相同，邻臂应变片的受力方向相反即可，否则相互抵消没有输出。
一、单臂桥、双臂桥、全桥性能比较实验
黄淮学院电子科学与工程系传感器原理及应用课程验证性实验报告实验名称一、应变片单臂、半桥、全桥性能比较实验实验时间2013年10月30日学生姓名实验地点07318同组人员专业班级电技1001B1、实验目的1、了解电阻应变片的工作原理与应用并掌握应变片测量电路。
2、了解应变片单臂桥工作特点及性能。
3、了解应变片半桥（双臂）工作特点及性能。
4、了解应变片全桥工作特点及性能。
5、比较单臂、半桥、全桥输出时的灵敏度和非线性度，得出相应的结论。
2、实验主要仪器设备和材料：主机箱中的±2V～±10V（步进可调）直流稳压电源、±15V直流稳压电源、电压表；应变式传感器实验模板、托盘、砝码。
3、实验内容和原理：电阻应变式传感器是在弹性元件上通过特定工艺粘贴电阻应变片来组成。
一种利用电阻材料的应变效应将工程结构件的内部变形转换为电阻变化的传感器。
此类传感器主要是通过一定的机械装置将被测量转化成弹性元件的变形，然后由电阻应变片将弹性元件的变形转换成电阻的变化，再通过测量电路将电阻的变化转换成电压或电流变化信号输出。
它可用于能转化成变形的各种非电物理量的检测，如力、压力、加速度、力矩、重量等，在机械加工、计量、建筑测量等行业应用十分广泛。
1、应变片的电阻应变效应所谓电阻应变效应是指具有规则外形的金属导体或半导体材料在外力作用下产生应变而其电阻值也会产生相应地改变，这一物理现象称为“电阻应变效应”。
以圆柱形导体为例：设其长为：L、半径为r、材料的电阻率为ρ时，根据电阻的定义式得（1—1）当导体因某种原因产生应变时，其长度L、截面积A和电阻率ρ的变化为dL、dA、dρ相应的电阻变化为dR。
对式（1—1）全微分得电阻变化率 dR/R为：（1—2）式中：dL/L为导体的轴向应变量εL; dr/r为导体的横向应变量εr由材料力学得：εL= - μεr (1—3)式中：μ为材料的泊松比，大多数金属材料的泊松比为0.3～0.5左右；负号表示两者的变化方向相反。
实验一应变片单臂电桥性能实验
姓名____________班级____________学号____________
实验一 应变片单臂电桥性能实验 一、实验目的：了解电阻应变片的工作原理与应用并掌握应变片测量电路。
二、基本原理：电阻应变式传感器是在弹性元件上通过特定工艺粘贴电阻应变片来组成。
一种利用电阻材料的应变效应将工程结构件的内部变形转换为电阻变化的传感器。此类传感器主要是通过一定的机械装置将被测量转化成弹性元件的变形，然后由电阻应变片将弹性元件的变形转换成电阻的变化，再通过测量电路将电阻的变化转换成电压或电流变化信号输出。它可用于能转化成变形的各种非电物理量的检测，如力、压力、加速度、力矩、重量等，在机械加工、计量、建筑测量等行业应用十分广泛。 1、应变片的电阻应变效应 所谓电阻应变效应是指具有规则外形的金属导体或半导体材料在外力作用下产生应变而其电阻值也会产生相应地改变，这一物理现象称为“电阻应变效应”。以圆柱形导体为例：设其长为：L、半径为r、材料的电阻率为ρ时，根据电阻的定义式得
（1—1） 当导体因某种原因产生应变时，其长度L、截面积A和电阻率ρ的变化为dL、dA、dρ相应的电阻变化为dR。对式（1—1）全微分得电阻变化率 dR/R为：
（1—2） 式中：dL/L为导体的轴向应变量εL; dr/r为导体的横向应变量εr 由材料力学得： εL= - μεr (1—3) 式中：μ为材料的泊松比，大多数金属材料的泊松比为0.3～0.5左右；负号表示两者的变化方向相反。将式（1—3）代入式（1—2）得： （1—4） 式（1—4）说明电阻应变效应主要取决于它的几何应变（几何效应）和本身特有的导电性能（压阻效应）。 2、应变灵敏度 它是指电阻应变片在单位应变作用下所产生的电阻的相对变化量。 (1)、金属导体的应变灵敏度K：主要取决于其几何效应；可取
（1—5） 其灵敏度系数为： K=
金属导体在受到应变作用时将产生电阻的变化，拉伸时电阻增大，压缩时电阻减小，且与其轴向应变成正比。金属导体的电阻应变灵敏度一般在2左右。 (2)、半导体的应变灵敏度：主要取决于其压阻效应；dR/R<≈dρ⁄ρ。半导体材料之所以具有较大的电阻变化率，是因为它有远比金属导体显著得多的压阻效应。在半导体受力变形时会暂时改变晶体结构的对称性，因而改变了半导体的导电机理，使得它的电阻率发生变化，这种物理现象称之为半导体的压阻效应 。不同材质的半导体材料在不同受力条件下产生的压阻效应不同，可以是正（使电阻增大）的或负（使电阻减小）的压阻效应。也就是说，同样是拉伸变形，不同材质的半导体将得到完全相反的电阻变化效果。半导体材料的电阻应变效应主要体现为压阻效应，其灵敏度系数较大，一般在100到200左右。 3、贴片式应变片应用 在贴片式工艺的传感器上普遍应用金属箔式应变片，贴片式半导体应变片（温漂、稳定性、线性度不好而且易损坏）很少应用。一般半导体应变采用N型单晶硅为传感器的弹性元件，在它上面直接蒸镀扩散出半导体电阻应变薄膜（扩散出敏感栅），制成扩散型压阻式（压阻效应）传感器。 ＊本实验以金属箔式应变片为研究对象。 4、箔式应变片的基本结构 金属箔式应变片是在用苯酚、环氧树脂等绝缘材料的基板上，粘贴直径为0.025mm左右 的金属丝或金属箔制成，如图1—1所示。 (a) 丝式应变片 (b) 箔式应变片 图1—1应变片结构图 金属箔式应变片就是通过光刻、腐蚀等工艺制成的应变敏感元件，与丝式应变片工作原理相同。电阻丝在外力作用下发生机械变形时，其电阻值发生变化，这就是电阻应变效应，描述电阻应变效应的关系式为： ΔR／R＝Kε 式中：ΔR／R为电阻丝电阻相对变化，K为应变灵敏系数,ε=ΔL/L为电阻丝长度相对变化。 5、测量电路 为了将电阻应变式传感器的电阻变化转换成电压或电流信号，在应用中一般采用电桥电路作为其测量电路。电桥电路具有结构简单、灵敏度高、测量范围宽、线性度好且易实现温度补偿等优点。能较好地满足各种应变测量要求，因此在应变测量中得到了广泛的应用。 电桥电路按其工作方式分有单臂、双臂和全桥三种，单臂工作输出信号最小、线性、稳定性较差；双臂输出是单臂的两倍，性能比单臂有所改善；全桥工作时的输出是单臂时的四倍，性能最好。因此，为了得到较大的输出电压信号一般都采用双臂或全桥工作。基本电路如图1—2（a）、（b）、（c）所示。
