关于电力系统电压稳定的探讨
电力系统中的电压稳定性分析与改进策略
电力系统中的电压稳定性分析与改进策略电力系统的电压稳定性分析与改进是确保系统正常运行和供电质量稳定的重要环节。
本文将详细介绍电力系统电压稳定性的分析方法，以及改进策略。
一、电压稳定性分析方法（一）静态分析法静态分析法是一种简化了电力系统模型的静态平衡法，通过忽略短期动态响应和系统的非线性特性来分析电压稳定性。
静态分析法可以使用功率流分析进行电压稳定性分析，主要包括节点电压法、导纳阻抗法和调整阻抗法等，通过计算得到系统的节点电压和功率偏差，从而判断系统的电压稳定性。
（二）动态分析法动态分析法是一种考虑了电力系统的瞬态响应和非线性特性的分析方法，通过考虑负载变化、故障和控制器动态响应等因素对系统进行动态模拟和仿真，计算系统响应过程中的电压波动情况。
常用的动态分析方法有振荡等效法、自衔接法、以及时域和频域模拟方法等。
动态分析法能够全面考虑系统的非线性特性和瞬态响应，对电压稳定性的评估更准确。
二、电压稳定性的改进策略（一）发电侧的控制策略1.发电机调整控制：通过调整发电机励磁系统使得电压保持稳定。
2.AVR和无功补偿：采用自动电压调节器(AVR)和无功补偿装置来调节系统电压，并通过改变电源电压变化率减小电压波动。
3.机组统一调度：通过合理的机组出力分配和协调运行，减少机组负荷波动，提高系统的电压稳定性。
（二）负荷侧的控制策略1.合理负荷预测和管理：对负荷进行准确预测，并采取合理的负荷管理措施，控制负荷波动范围，减小对系统电压的影响。
2.负荷调度和优化：通过负荷调度和优化方法，将考虑削峰填谷，均衡负荷和降低电压尖峰，提高系统的电压稳定性。
3.过载保护和限流：对负载过载和瞬态故障采取保护措施，如及时切除过载负荷，限制故障电流对电压的影响。
（三）系统拓扑优化和规划策略1.线路规划和交叉调度：通过合理规划系统线路布局和交叉调度，减小线路阻抗和负载不平衡，提高系统电压稳定性。
2.变电站布置和优化：根据负荷分布和功率流向情况，合理布置变电站和选择变电站参数，以降低系统的电压损耗和提高系统电压稳定性。

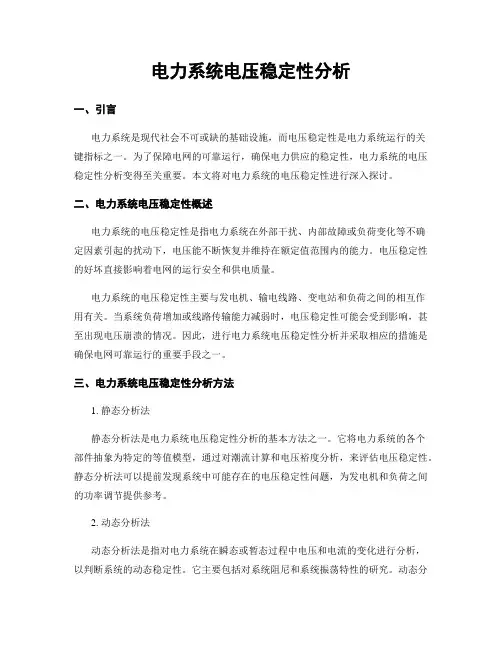

电力系统电压稳定性分析
电力系统电压稳定性分析一、引言电力系统是现代社会不可或缺的基础设施，而电压稳定性是电力系统运行的关键指标之一。
为了保障电网的可靠运行，确保电力供应的稳定性，电力系统的电压稳定性分析变得至关重要。
本文将对电力系统的电压稳定性进行深入探讨。
二、电力系统电压稳定性概述电力系统的电压稳定性是指电力系统在外部干扰、内部故障或负荷变化等不确定因素引起的扰动下，电压能不断恢复并维持在额定值范围内的能力。
电压稳定性的好坏直接影响着电网的运行安全和供电质量。
电力系统的电压稳定性主要与发电机、输电线路、变电站和负荷之间的相互作用有关。
当系统负荷增加或线路传输能力减弱时，电压稳定性可能会受到影响，甚至出现电压崩溃的情况。
因此，进行电力系统电压稳定性分析并采取相应的措施是确保电网可靠运行的重要手段之一。
三、电力系统电压稳定性分析方法1. 静态分析法静态分析法是电力系统电压稳定性分析的基本方法之一。
它将电力系统的各个部件抽象为特定的等值模型，通过对潮流计算和电压裕度分析，来评估电压稳定性。
静态分析法可以提前发现系统中可能存在的电压稳定性问题，为发电机和负荷之间的功率调节提供参考。
2. 动态分析法动态分析法是指对电力系统在瞬态或暂态过程中电压和电流的变化进行分析，以判断系统的动态稳定性。
它主要包括对系统阻尼和系统振荡特性的研究。
动态分析法可以帮助我们了解电力系统在故障或切换等突发事件下的动态响应情况，对于运行人员及时采取措施具有重要意义。
3. 灵敏度分析法灵敏度分析法是一种通过计算不同因素对电力系统电压稳定性的影响程度的方法。
通过调整各个敏感变量，如负荷、传输功率等，以评估其对电压稳定性的影响。
灵敏度分析法可以帮助我们找到影响电压稳定性的主要因素，并制定相应的调控策略。
四、电力系统电压稳定性分析工具随着计算机技术的发展，电力系统电压稳定性分析的工具得到了很大的提升。
目前，常用的电压稳定性分析工具包括：PSASP、PSS/E、PSCAD等。
电力系统的电压稳定性分析与控制
电力系统的电压稳定性分析与控制电力系统是现代社会不可或缺的核心基础设施，对维持社会经济稳定发挥着至关重要的作用。
而电力系统的稳定性则是保障电力供应的关键因素之一。
其中，电压稳定性作为电力系统的一个重要指标，直接关系到电力系统的正常运行和供电质量。
本文将对电力系统的电压稳定性进行分析与控制的相关内容进行探讨。
一、电力系统电压稳定性的概念与影响因素电力系统的电压稳定性是指系统能够在发生负荷突变、短路故障等异常情况下，保持电压的稳定性和合理的范围内波动。
电压稳定性的好坏直接影响到电力供应质量和用户设备的安全运行。
电力系统的电压稳定性主要受到以下因素的影响：1. 电力负荷变化：电力系统的负荷变化是影响电压稳定性的关键因素之一。
当负荷突然增加时，会导致电压下降；相反，当负荷突然减少时，会引起电压上升。
因此，合理的负荷调节措施对于保持电压稳定具有重要意义。
2. 发电机容量和调度策略：发电机的容量和调度策略也是影响电力系统电压稳定性的重要因素。
发电机的容量过小或者调度策略不合理，会导致系统负荷无法得到满足，电压无法稳定在正常范围内。
3. 输电线路和变压器的损耗：输电线路和变压器的电阻和电抗性损耗是导致电力系统电压下降的主要原因之一。
特别是在长距离输电和高负荷情况下，损耗会更为明显。
二、电力系统电压稳定性分析方法为了保持电力系统的电压稳定性，在设计和运行电力系统时，需要进行相应的电压稳定性分析，以提前预测和解决潜在问题。
1. 潮流分析法：潮流分析法是电力系统电压稳定性分析中最基本的方法之一。
其基本思想是通过计算各个节点的电压和功率，并分析其变化情况，以判断电力系统是否稳定。
2. 稳定状态分析法：稳定状态分析法是通过建立电力系统的稳定状态方程，结合系统的负荷和发电机等参数，通过求解方程组，得到电力系统的稳定状况。
3. 动态响应分析法：动态响应分析法是根据电力系统的动态特性，建立系统的状态方程，从而分析系统的稳定性。
电力系统中的电压稳定与优化控制
电力系统中的电压稳定与优化控制1. 电力系统简介电力系统是指由电源、输电、配电、用电等组成的系统。
电力系统中，电源将电能转换为电压和电流，输电系统将电能从电源输送到用户，配电系统将电能分配给各个用户，用电系统将电能转化为各种形式的能量供用户使用。
2. 电压稳定性问题在电力系统中，电压的稳定性对系统的运行至关重要。
电压稳定性是指电力系统中的电压维持在规定范围内，不发生明显的波动。
电压的稳定与否直接影响到用户设备的正常工作和供电质量。
2.1 电压稳定问题的原因电压稳定问题主要由以下原因导致：（1）负载波动：用户用电过程中可能会出现负载的突变或切换，导致电压出现波动；（2）线路电阻、电感和电容的变化：线路本身的参数会因为环境温度等因素的变化而发生变化，进而影响电压的稳定性；（3）电源输出变化：电源本身可能会因为负荷波动或者外界因素的影响而发生电压输出的波动。
2.2 电压稳定问题的危害当电压不稳定时，会对电力设备和用户产生以下危害：（1）设备损坏：电压过高或过低都会对设备的电气部件产生损坏，严重时可能导致设备故障；（2）工作异常：电压波动会导致电机、传感器等设备的工作异常，从而影响设备的正常运行；（3）用户满意度下降：电压过高或过低都会影响用户的使用体验，降低用户对电力供应的满意度。
3. 电压优化控制方法为了解决电力系统中的电压稳定问题，可以采取以下优化控制方法：3.1 无功补偿控制无功补偿控制是通过调整电力系统中的无功功率来实现电压的稳定控制。
常用的无功补偿控制装置有无功补偿电容器、无功补偿电抗器和STATCOM等。
通过调节这些装置的容量和投入/退出时机，可以改变电力系统中的无功功率，进而实现电压的稳定化。
3.2 电压/无功优化控制电压/无功优化控制是通过综合考虑电压和无功功率的关系，调整系统中的电压和无功功率，实现电压的稳定优化。
这种方法主要依靠先进的电力调度和控制算法实现，如最大灵敏度方法、潮流松弛方法、遗传算法等。
电力系统中的电压稳定性分析
电力系统中的电压稳定性分析电力系统是由发电机、变电所、输电线路、负荷等组成的一个复杂的能源系统。
在电力系统中，保持稳定的电压是非常重要的。
因为电压的不稳定将会导致电力设备的损坏，甚至失去供电，引发重大事故。
因此，电压稳定性分析是电力系统调度和运行的重要问题之一。
一、电压稳定性的基本概念电压稳定性指电力系统的电压波动或变化的程度，通常以电压的净波动指数（NSI）描述。
NSI是电压波动的数量与系统额定电压的比值。
当NSI大于5%时，说明电网电压变化不稳定。
二、电压稳定性的原因电力系统的电压稳定性是由许多因素决定的，其中最主要的因素是电力负荷，其次是输电线路和发电机。
1. 电力负荷：电力系统中的负荷是不断变化的。
当负荷超过一定范围时，电压将出现波动甚至暂时停电，造成电网不稳定。
2. 输电线路：输电线路是电力系统中电能输送的重要部分。
输电线路的阻抗会引起电压波动。
3. 发电机：发电机的负载变化和电压调节引起的电压波动是影响电力系统电压稳定性的两个重要因素。
三、电压稳定性的分析方法电压稳定性的分析方法主要包括静态分析和动态分析两种。
1. 静态分析：通过计算得出电力系统的状态，对电网的电压稳定性进行分析。
静态分析方法主要有潮流计算、潮流灵敏度分析、潮流约束方法等。
2. 动态分析：电压稳定性的动态分析是指对电力系统的电压-功角特性进行分析，寻找系统中临界支路或节点，以及电气机械暂态过程的动态稳定性。
动态分析方法主要有转子运动方程、应用李雅普诺夫定理、频域分析等。
四、提高电压稳定性的措施通过对电力系统的电压稳定性分析，可以提出一些措施来提高电网的稳定性。
1. 选用适当的控制模式和调节参数。
2. 加强智能化的电力监控系统，及时监测电网的各种参数。
3. 增加电容器补偿以提高输电线路的功率因数，减少系统的阻抗。
4. 优化电网结构，调整负荷分布，并加强对发电机的调节。
综上所述，电力系统中的电压稳定性是保证电力系统安全稳定运行的关键之一。
电力系统中的电压稳定性分析
电力系统中的电压稳定性分析电力系统作为现代社会不可或缺的基础设施，一直以来都承载着巨大的能源供应压力。
而电压稳定性作为电力系统中的一个重要指标，在保障电网运行安全和提供优质电能方面扮演着重要的角色。
本文将对电力系统中的电压稳定性进行分析和探讨。
一、电压稳定性的概念电压稳定性通常指的是电力系统中电压的动态和静态稳定性。
动态稳定性主要指电力系统在扰动下恢复到原有的稳态工作状态的能力；静态稳定性则是指系统在负荷变化或外界干扰下保持合理的电压水平的能力。
在电力系统中，电压稳定性问题的出现可能导致诸多问题，例如电子设备的异常运行、线路过载、电压不平衡等。
因此，确保电力系统的电压稳定性，对于维护供电的可靠性和提高电能质量至关重要。
二、电压暂态稳定性分析电压暂态稳定性是指电力系统在发生大幅度的短时扰动时，恢复到新的工作状态的过程。
典型的电压暂态稳定性问题可以通过进行暂态稳定分析来解决。
暂态稳定分析通常涉及考虑发电机、负荷和传输线路的动态响应。
在这个过程中，需要建立系统的等值模型，并进行仿真计算，以评估系统的暂态响应。
三、电压静态稳定性分析与暂态稳定性不同，电压静态稳定性是指电力系统在长期负荷波动或电网参数变化的情况下，能够保持合理的电压水平。
电压静态稳定性分析旨在评估系统的稳定裕度，并确定是否需要采取一些措施来改善电压稳定性。
静态稳定性分析的过程中，需要考虑电网的负荷水平、电源容量和传输线路的阻抗等因素。
通常使用受控源这一概念来模拟电力系统中的电源，以确定电压稳定性的情况。
四、电力系统中的电压控制措施为了确保电力系统的电压稳定性，可采取一系列的控制措施。
这些措施包括调整电源输出、控制电力网络中的输电容量、调整负荷功率等。
另外，现代电力系统中还引入了静态无功补偿装置，例如STATCOM和SVC 等。
这些装置能够通过调整无功功率的注入或吸收，来改善电力系统中的电压稳定性。
五、电压稳定性与可再生能源随着可再生能源的快速发展，如风电和光伏发电等，电力系统的电压稳定性面临了新的挑战。
电力系统中电压稳定性分析
电力系统中电压稳定性分析在现代社会，电力系统的稳定运行对于各个领域的正常运转至关重要。
而电压稳定性作为电力系统稳定性的一个关键方面，直接影响着电能的质量和电力设备的安全可靠运行。
首先，我们来了解一下什么是电压稳定性。
简单来说，电压稳定性指的是电力系统在给定的运行条件下，维持负荷节点电压在允许范围内的能力。
当电力系统受到各种扰动，如负荷增加、线路故障等，如果系统能够通过自身的调节和控制机制，保持电压在可接受的水平，那么就认为系统具有良好的电压稳定性；反之，如果电压出现大幅度下降或者波动，甚至导致部分负荷失去供电，那就表明系统的电压稳定性出现了问题。
那么，影响电压稳定性的因素都有哪些呢？负荷特性是其中一个重要因素。
不同类型的负荷，比如恒功率负荷、恒电流负荷和恒阻抗负荷，对电压变化的响应各不相同。
恒功率负荷在电压下降时会要求更大的电流，从而进一步加重系统的负担，可能导致电压崩溃。
电力系统的网络结构也起着关键作用。
线路的阻抗、变压器的参数等都会影响电压的分布和传输。
较长的输电线路往往具有较大的阻抗，会导致电压在传输过程中的损耗增加，从而影响末端电压的稳定性。
无功功率的平衡也是至关重要的。
无功功率不足会导致系统电压下降，而无功功率过剩则可能引起电压过高。
电力系统中的无功电源包括发电机、电容器和电抗器等，它们的合理配置和运行对于维持电压稳定至关重要。
电力系统的运行方式同样会影响电压稳定性。
例如，高峰负荷时段和低谷负荷时段的系统运行状态差异较大，对电压稳定性的要求也不同。
接下来，我们探讨一下电压稳定性的分析方法。
静态电压稳定性分析方法中，常用的有潮流计算法。
通过对给定运行方式下的电力系统进行潮流计算，可以得到各节点的电压和功率分布，从而判断系统是否处于电压稳定的边界。
动态电压稳定性分析则需要考虑系统中各种动态元件的特性，如发电机的励磁调节系统、负荷的动态特性等。
这种方法通常采用时域仿真来研究系统在受到扰动后的电压动态变化过程。
电力系统电压稳定与无功补偿
电力系统电压稳定与无功补偿随着电力需求的不断增长，电力系统的可靠性和稳定性越发显得重要。
而电力系统中的电压稳定与无功补偿正是确保系统运行平稳的关键因素。
本文将探讨电力系统电压稳定与无功补偿的原理、方法和作用。
一、电压稳定的重要性电力系统中，电压是衡量系统稳定运行的重要参数之一。
当电压波动较大时，不仅会影响电力设备的正常运行，还会导致电力损耗、安全隐患以及用户电器设备的损坏。
因此，保持电力系统的电压稳定非常关键。
电力系统中的电压稳定问题主要有两个方面：传输电压和终端电压。
传输电压稳定主要解决电力输送中线路功率损耗、电流负荷以及终端电压波动的问题，而终端电压稳定则解决用户用电终端设备的供电质量问题。
二、电压稳定的机理与方法电压稳定问题的解决需要了解电力系统中电压波动的原因以及相应的解决方法。
电力系统中的电压波动通常由于以下几个方面原因引起：负载变化、短路故障、突发负荷等。
为保持电力系统的电压稳定，可以采取以下方法。
1. 调整发电机的输出发电机是电力系统的重要组成部分，通过控制发电机的输出来调整系统电压，能有效地解决电压波动的问题。
例如，通过调整发电机的励磁电流、切换发电机并联等方式，可以提高电力系统的电压稳定性。
2. 使用变压器调压器变压器调压器是一种常用的调节电压的设备。
它可以通过调整变压器的转换比，改变系统的电压水平。
例如，在电力系统负荷增加时，可以适当降低变压器的转换比，以提高系统电压，从而保持电力系统的电压稳定。
3. 安装电力电子设备电力电子设备在电力系统中发挥着越来越重要的作用。
通过安装电容器、感应器等电力电子设备，可以有效地改变系统的无功功率流动，从而调整系统的电压水平。
例如，在电力系统中引入静态无功补偿装置（SVC），可以控制电压回路的电阻、电感和电容，以实现无功功率补偿和电压稳定。
三、无功补偿的作用与方法无功补偿是电力系统中实现电压稳定的重要手段之一。
无功补偿主要通过调整电力系统的无功功率流动，实现电压的稳定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
关于电力系统电压稳定的探讨
现如今，社会经济的发展越来越快，人们对电力的需求量也越来越多，电力系统的电压稳定性不仅与整个电力系统运行的稳定、安全密切相关，还会影响到人们的生产和生活，因而变得越来越重要。
本文首先对电力系统电压稳定性问题进行了分析，然后阐述了电力系统的电压稳定分析方法及其控制措施。
【关键词】电力系统电压稳定
电力系统是一个庞大复杂的多变量非线性动态系统，确保电力系统正常运行的基本条件是安全以及稳定。
随着电力市场化改革的不断深入，电网规模越来越大，远距离重负荷输电的局面会越来越明显，使得电力系统越来越频繁地在接近网络极限输送能力的状态下运行。
所以，加强电压稳定性的研究具有非常重要的理论意义与现实意义。
1 电压稳定性问题的分析
电压稳定性问题是电力研究工作中发展比较晚的分支，电压的稳定性开发研究工作是发电机在所有情况下同步运行的分析，但是在电力系统产生电压的时候无法满足于负荷无功需求时的稳定情况，所以电压的稳定与否主要是由电力系统的无功不足引起的。
电力系统属于动态系统，对于电压稳定性可以从以下几个方面进行研究：
（1）电压小干扰时候电力系统的稳定性；
（2）电压大干扰时候电力系统稳定性以及系统电压失稳过程；
（3）电力系统中稳态平衡点能够存在的可能性；
（4）分析系统中电压稳定性的概率，因此对系统中电压是否稳定的分析方法也有很多种。
2 电力系统电压稳定分析方法
对电力系统电压稳定性进行预防与控制的基础条件就是分析电力系统的电压稳定性，电力系统电压稳定性的分析方法包括动态电压法以及静态电压法两类。
2.1 静态电压稳定分析
在静态电压稳定分析方法中比较常用的方法主要有奇异值分解（特征值分析）法、潮流多解法、灵敏度分析法、最大功率法、崩溃点法这几种，它们都是在潮流方程或者是经过修改的潮流方程的基础上的，静态电压稳定的临界点在本质上都由电力网络的潮流极限来做，在线性化当前运行点处后再进行分析和计算；不同的地方是使用极限运行状态下不同特征的电压崩溃的判据与采用的求取临界点的方法。
静态电压稳定分析法的好处是用一个简单的非线性代数方程实数解的存在性研究代替复杂的微分方程解的性态研究，它的坏处是把小干扰电压稳定的极限点用电力系统的潮流极限来做，并且静态电压分析法无法反映各元件的动态特性。
2.2 动态电压稳定分析方法
电力系统其实就是一个非线性动态系统，电压失稳实际上是动态的行为，涉及到不同元件的动态特性。
在对电压失稳的原因进行深入研究时，如果只从静态的角度不能给出精确的解释，一定要考虑元件的动态特性。
动态电压稳定综合考虑了励磁系统、发电机、各种负荷等元件的动态特性，与电力系统的实际运行状态更接近。
动态电压稳定分析的方法有能量函数法、小扰动分析法与时域仿真法等。
动态电压稳定的研究总的发展趋势是提高电压稳定的
计算精度，虽然已经实现了很多进展，但是总体还不太成熟。
由于对一些影响电力系统主要元件的动态特性的描述还不
完善，使得动态电压稳定方法的研究受到一些阻碍。
3 电压稳定的控制措施
电力系统的动态无功储备不足与其功率传输能力不够
是导致电力系统电压不稳定的重要因素，在规定电力系统以及电力运行状态时，可以控制电压稳定并提高电力系统的传输速度，下面主要对电压稳定性控制应该采用的措施进行分析：
（1）因为发电机电压不稳定或输电系统运转失常在线路重负荷的情况下无法正常工作。
最有效的方法是增加输电线路，但是费用大，因此增加输电线路时一定要在每条线路负荷与负荷率损耗方面来降低相应的费用。
（2）通过不断提高发电机系统来增加有功与无功输出能力。
当遇到紧急故障的时候，发电机热旋转备用，通过加强短时间发电机有功与无功输出的能力来提高发动机系统
的稳定性，使发电系统在进行无功补偿增加的时候，提高正常工作中发动机高功率因数状态的稳定性。
（3）发电机负荷系统也会对电压稳定产生影响，在带负荷调节变压器与无功补偿接头时要预防调节与补偿时候
不足采用保持最大动态无功裕度的方法。
提高电压水平的有效方法是在校正时投人并联无功补偿，因此控制电压稳定的最常用的方法就是切负荷。
4 结束语
电力系统稳定性研究的重要内容之一就是电压稳定，电压稳定与否会严重影响电力系统的可靠运行。
本文通过分析电力系统电压稳定方面的一些因素，尤其是阐述了电力系统电压稳定的控制方法与分析方法，可以作为相关工作者工作实践的参考，确保电力系统的安全、稳定运行。
参考文献
[1]李海燕，田苗.电力系统中电压与无功问题的新特点及对策[J].城市建设理论研究（电子版），2013（21）.
[2]苏永春.电力系统电压稳定理论若干关键问题研究[D].华中科技大学，2010.
[3]刘迎迎，孙毅，李昕等.电力系统电压稳定分析方法综
述[J].东北电力大学学报，2013（05）：43-46.
作者单位
滨州学院山东省滨州市256600。
