电动汽车电机的类型及其特点
电动汽车轮毂电机技术
电动汽车轮毂电机技术电动汽车轮毂电机技术是指将电动机直接集成在车辆轮毂中以驱动车辆的一种技术。
相比传统的中央电机和驱动轴传动方式，轮毂电机技术具有更高的效率、更好的控制性能和更灵活的布局等优点。
本文将从其原理、特点、应用、发展趋势等方面进行阐述。
一、轮毂电机技术的原理和特点轮毂电机技术是利用电动机直接集成在车辆轮毂中，通过专门设计的电动机驱动轮毂转动，从而实现车辆的驱动。
与传统的中央电机和驱动轴传动方式相比，轮毂电机技术具有以下特点：1.效率高：轮毂电机技术可以实现电机直接驱动轮毂转动，消除了传统传动系统中的传动损耗，提高了能量的利用效率。
2.控制性能好：轮毂电机技术的电机控制系统可以根据不同需要实现精确的转矩和速度控制，提高了车辆的操纵性和驾驶的舒适性。
3.布局灵活：轮毂电机技术的电机集成在车辆轮毂中，车辆结构更加紧凑简洁，空间利用率更高，还可以实现前后轴独立驱动，提高了车辆的稳定性和操控性。
二、轮毂电机技术的应用轮毂电机技术在电动汽车领域具有广泛的应用前景。
主要有以下几个方面：1.提高车辆性能：轮毂电机技术可以实现对每个轮毂的精确驱动控制，提高了车辆的动力性能和操纵性能，提高了车辆行驶的平稳性和舒适性。
2.提高能量利用效率：轮毂电机技术消除了传统传动系统中的传动损耗，提高了能量的利用效率，延长了纯电动汽车的续航里程。
3.提高安全性能：轮毂电机技术实现了前后轴独立驱动，可以根据路况和行驶状态对每个轮子进行独立驱动控制，提高了车辆的稳定性和操控性，提高了行车的安全性。
4.降低车辆成本：轮毂电机技术简化了传统传动系统的结构，减少了传动部件和零部件的使用，降低了车辆制造成本，提高了制造工艺的简化和生产效率。
三、轮毂电机技术的发展趋势随着电动汽车市场的快速发展，轮毂电机技术也得到了广泛的关注和应用。
未来轮毂电机技术的发展趋势主要包括以下几个方面：1.高性能：轮毂电机技术将进一步优化电机的设计和控制算法，提高驱动系统的效率和性能，提供更高的功率和扭矩输出，满足更高的动力需求。
4 电动汽车电动机
定子
产生磁场，由定子铁心、定子绕组、铁心外侧的外壳、支承转子轴 的轴承组成。
转子
转子绕组有笼型和绕线型两种
异步电动机特点
效率高 结构简单 坚实可靠 免维护 体积小 重量轻
易于冷却 寿命长 本身成本低，但其 逆变器成本高
永磁同步电动机
永磁无刷电动机可以分为由方波驱动的无刷直流电动机系 统(BLDCM)和由正弦波驱动的无刷直流电动机系统 (PMSM)，其中以永磁同步电机应用最为广泛目前，由 日本研制的电动汽车主要采用这种电机。如丰田的Prius 混联汽车。它们都具有较高的功率密度，其控制方式与感 应电机基本相同，因此在电动汽车上得到了广泛的应用， 是当前电动汽车专用电动机的研发热点。 BLDCM系统不需要绝对位置传感器，一般采用霍尔元件 或增量式码盘。PMSM系统需要绝对式码盘或旋转变压 器等转子位置传感器，这类电机具有较高的能量密度和效 率，其体积小、惯性小、响应快，非常适用于电动汽车的 驱动系统，有极好的应用前景。
交流永磁电机驱动系统特点
优点 高质量比功率，高效率等。 缺点 控制系统复杂，成本高，功率范围较小等。
开关磁阻电机驱动系统特点
优点 ◇高起动转矩、低起动电流 ◇高效率、低损耗 ◇电机结构简单，适应于高速运转，成本低 ◇电机功率电路简单 ◇可靠性好 ◇良好的适应性 缺点 控制系统复杂，输出转矩波动较大，振动大、噪声大等。
电机驱动系统总结
目前电动汽车电驱动系统的研究主要集中在以下几 个方面： 无速度传感器、无位移传感器的交流驱动系统是今 后发展方向之一； 效率优化控制，在电动汽车上显得特别重要； 电机参数的自动测量、控制系统参数的自动整定是 高性能控制系统的一个标志； 高效率、大容量和高可靠性的永磁材料、设计和制 造。
各种电机的分类特点
各种电机的分类特点电机是将电能转换为机械能的设备，广泛应用于工业、农业、交通、家电等领域。
根据不同的原理和应用需求，电机可以分为多种不同类型，下面将介绍一些常见的电机分类和特点。
1. 直流电机（Direct Current Motor）直流电机是最早发展的电机之一，其特点是容易控制转速和转向。
直流电机分为直流电动机（DC Motor）和直流发电机（DC Generator），直流电动机又分为永磁直流电机（Permanent Magnet DC Motor）和电磁直流电机（Electromagnetic DC Motor）。
直流电机可实现较宽的调速范围，对于需要高转矩启动和精确调速的应用非常适用。
2. 交流电机（Alternating Current Motor）交流电机是目前使用最广泛的电机类型，其特点是结构简单、制造成本低、维护方便。
交流电机分为异步电机（Synchronous Motor）和同步电机（Asynchronous Motor）。
异步电机是最常见的交流电机类型，适用于大部分功率范围的应用。
同步电机在需要精确调速和高效率运行的场合下常被采用。
3. 步进电机（Stepper Motor）步进电机是一种数字控制电机，其特点是运动时以固定的步进角移动，可实现高精确度的定位和轨迹控制。
步进电机分为永磁步进电机（Permanent Magnet Stepper Motor）和混合型步进电机（Hybrid Stepper Motor）。
步进电机在印刷、纺织、自动化设备等领域广泛应用于需要精确定位的场合。
4. 无刷电机（Brushless Motor）无刷电机也称为电子换向电机，其特点是结构简单、转速范围广、效率高。
无刷电机常用于无人机、电动汽车、家电等领域。
无刷电机由电子调速器控制转速和转向，无需维护换向系统，具有较长的使用寿命和较低的噪音。
5. 永磁同步电机（Permanent Magnet Synchronous Motor）永磁同步电机是一种功率密度高、效率高的电机，由于采用永磁体作为励磁源，具有高转矩、高响应和较低的能耗。

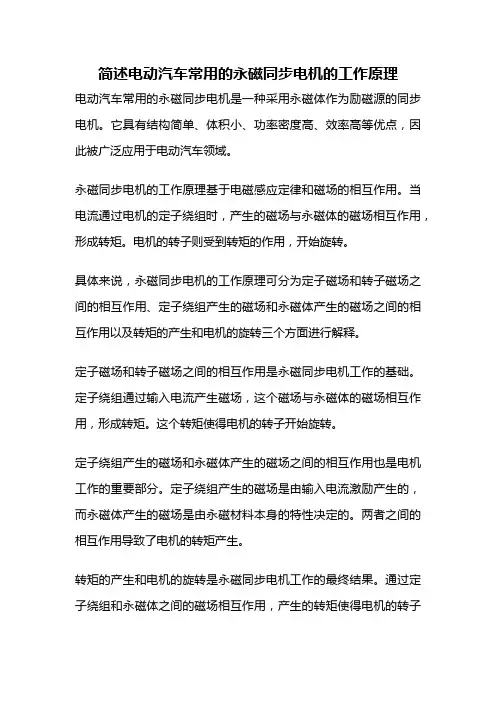

简述电动汽车常用的永磁同步电机的工作原理
简述电动汽车常用的永磁同步电机的工作原理电动汽车常用的永磁同步电机是一种采用永磁体作为励磁源的同步电机。
它具有结构简单、体积小、功率密度高、效率高等优点，因此被广泛应用于电动汽车领域。
永磁同步电机的工作原理基于电磁感应定律和磁场的相互作用。
当电流通过电机的定子绕组时，产生的磁场与永磁体的磁场相互作用，形成转矩。
电机的转子则受到转矩的作用，开始旋转。
具体来说，永磁同步电机的工作原理可分为定子磁场和转子磁场之间的相互作用、定子绕组产生的磁场和永磁体产生的磁场之间的相互作用以及转矩的产生和电机的旋转三个方面进行解释。
定子磁场和转子磁场之间的相互作用是永磁同步电机工作的基础。
定子绕组通过输入电流产生磁场，这个磁场与永磁体的磁场相互作用，形成转矩。
这个转矩使得电机的转子开始旋转。
定子绕组产生的磁场和永磁体产生的磁场之间的相互作用也是电机工作的重要部分。
定子绕组产生的磁场是由输入电流激励产生的，而永磁体产生的磁场是由永磁材料本身的特性决定的。
两者之间的相互作用导致了电机的转矩产生。
转矩的产生和电机的旋转是永磁同步电机工作的最终结果。
通过定子绕组和永磁体之间的磁场相互作用，产生的转矩使得电机的转子开始旋转。
转子的旋转带动汽车的轮胎运动，从而推动整个车辆前进。
除了以上的基本工作原理，永磁同步电机还具有调速性能好、响应速度快、启动转矩大等特点。
这些特点使得它成为电动汽车的首选驱动电机。
总结起来，电动汽车常用的永磁同步电机的工作原理是通过定子磁场和转子磁场之间的相互作用、定子绕组产生的磁场和永磁体产生的磁场之间的相互作用以及转矩的产生和电机的旋转三个方面实现的。
这种工作原理使得永磁同步电机具有高效率、高功率密度等优点，成为电动汽车领域的重要驱动电机。

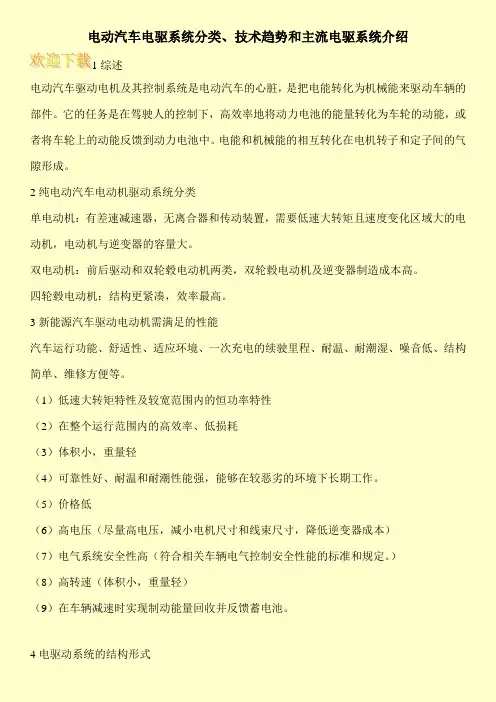

电动汽车电驱系统分类、技术趋势和主流电驱系统介绍
电动汽车电驱系统分类、技术趋势和主流电驱系统介绍
1综述
电动汽车驱动电机及其控制系统是电动汽车的心脏，是把电能转化为机械能来驱动车辆的部件。
它的任务是在驾驶人的控制下，高效率地将动力电池的能量转化为车轮的动能，或者将车轮上的动能反馈到动力电池中。
电能和机械能的相互转化在电机转子和定子间的气隙形成。
2纯电动汽车电动机驱动系统分类
单电动机：有差速减速器，无离合器和传动装置，需要低速大转矩且速度变化区域大的电动机，电动机与逆变器的容量大。
双电动机：前后驱动和双轮毂电动机两类，双轮毂电动机及逆变器制造成本高。
四轮毂电动机：结构更紧凑，效率最高。
3新能源汽车驱动电动机需满足的性能
汽车运行功能、舒适性、适应环境、一次充电的续驶里程、耐温、耐潮湿、噪音低、结构简单、维修方便等。
（1）低速大转矩特性及较宽范围内的恒功率特性
（2）在整个运行范围内的高效率、低损耗
（3）体积小，重量轻
（4）可靠性好、耐温和耐潮性能强，能够在较恶劣的环境下长期工作。
（5）价格低
（6）高电压（尽量高电压，减小电机尺寸和线束尺寸，降低逆变器成本）
（7）电气系统安全性高（符合相关车辆电气控制安全性能的标准和规定。
）
（8）高转速（体积小，重量轻）
（9）在车辆减速时实现制动能量回收并反馈蓄电池。
4电驱动系统的结构形式。

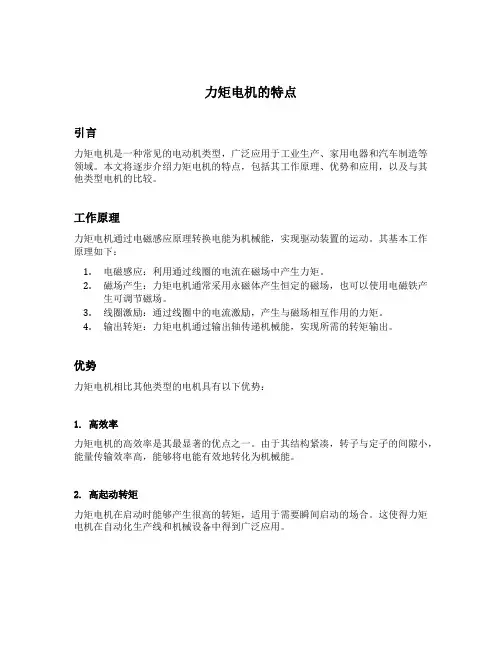

力矩电机的特点
力矩电机的特点引言力矩电机是一种常见的电动机类型，广泛应用于工业生产、家用电器和汽车制造等领域。
本文将逐步介绍力矩电机的特点，包括其工作原理、优势和应用，以及与其他类型电机的比较。
工作原理力矩电机通过电磁感应原理转换电能为机械能，实现驱动装置的运动。
其基本工作原理如下：1.电磁感应：利用通过线圈的电流在磁场中产生力矩。
2.磁场产生：力矩电机通常采用永磁体产生恒定的磁场，也可以使用电磁铁产生可调节磁场。
3.线圈激励：通过线圈中的电流激励，产生与磁场相互作用的力矩。
4.输出转矩：力矩电机通过输出轴传递机械能，实现所需的转矩输出。
优势力矩电机相比其他类型的电机具有以下优势：1. 高效率力矩电机的高效率是其最显著的优点之一。
由于其结构紧凑，转子与定子的间隙小，能量传输效率高，能够将电能有效地转化为机械能。
2. 高起动转矩力矩电机在启动时能够产生很高的转矩，适用于需要瞬间启动的场合。
这使得力矩电机在自动化生产线和机械设备中得到广泛应用。
3. 广泛适应性力矩电机可根据不同需求进行设计和应用。
根据不同的工作环境和负载要求，可以调整电机参数、控制方式和传动装置，以满足特定的工作需求。
4. 高精度运动控制力矩电机具有优秀的运动控制性能，能够实现高精度的位置和速度控制。
这使得力矩电机广泛应用于需要精确定位和稳定性能的领域，如机器人、CNC数控机床等。
应用领域力矩电机在许多领域中得到广泛应用，包括但不限于以下方面：1. 工业自动化力矩电机在工业自动化生产线中担负着重要角色，用于驱动输送带、机械臂、卷取机等设备。
高效率和精确控制可以提高生产效率和质量。
2. 家用电器力矩电机在家电产品中广泛应用，如洗衣机、洗碗机、电饭煲等。
其高起动转矩和精确控制使得家电产品更加稳定可靠。
3. 汽车制造力矩电机在汽车制造中发挥重要作用。
其高转矩和精确控制特性可用于驱动电动汽车的车轮、驱动辅助设备等。
力矩电机在提高汽车性能和节能减排方面具有巨大潜力。
电动车电机选型(参考)
• 1881午，法国工程师GustaveTmuve制造丁第一辆电动 三轮车。1882年，英格兰的W．E．Agcton和Jhon Per ry组装了第二辆电动三轮车。 • 1890年，美国依阿华州诞生了第一辆电动汽车。
一、电动汽车的发展概况
一、电动汽车的发展概况
1899年，法国制造出第一辆电动汽车。 1900年，德国出现了第一辆电动汽车。 1912年，美国已大量生产电动汽车。 20世纪20年代初，在美国汽车保有量中，电动 汽车占38％，而内燃机作动力的车辆仪占22%， 1915年，美国电动汽车的保有量达5万辆。 1912年，美国工程师Charles Kettering发明了 启动机，这促进了内燃机汽车的发展。而电动 汽车由于不适应长距离行驶，发展几乎停滞。
一、电动汽车的发展概况
我国电动车行业发展：
在我国也曾多次兴起研究电动汽车的热潮，目前更是方兴 未艾。20世纪40年代及50年代末展开的电动汽车的研究与试 验．由于受技术条件的限制，未取得很大的进展。1962年，上 海公用事业研究所针对国内石油奇缺问题，以解决能源为目的， 研制出SWD—S2型电动汽车，取得不小的进展。该车的行驶速 度达到28．4km／h．续驶里程达88．2km。20世纪70年代初， 一些地方将目标瞄向电动车技术的薄弱环节蓄电池上，但因投 入的人力物力不足，研究未取得突破性进展。20世纪80年代起， 电动车辆的研究热潮迭起，1982年，我国成立了电动车辆研究 会，组织了国内外电动汽车的学术交流，对电动车辆的发展起 到了推动作用。
二、电机简介
目前的电动汽车驱动电机介绍
1、直流电机：习惯上把有换向器的直流电机称为直流电机。 优点是其电磁绕组的磁场与电枢绕组的磁场是垂直的，因而其 控制原理非常简单；通过用永磁材料代替励磁绕组后，就变成 了永磁直流电机。由于有效的利用了径向空间，使定子的直径 大大减小，并且没有磁场损失，提高了功率密度和效率。但缺 点是由于有换向器和电刷，使它的可靠性降低（火花和碳粉）， 且需要定期专业维护。
各种电机的特点及典型应用
各种电机的特点及典型应用电机是将电能转化为机械能的设备，广泛应用于工业、交通、农业等领域。
根据不同的工作原理和应用领域，电机可以分为直流电机、交流电机、步进电机和伺服电机等多种类型。
下面将详细介绍各种电机的特点及典型应用。
1. 直流电机（DC Motor）直流电机是利用直流电源供电，通过电流与磁场之间力的相互作用实现电力转换的电机。
其主要特点如下：-转速可调：转速与电压、电流成正比，通过调节电压或电流可以实现转速调节。
-启动和制动能力强：由于直流电机具有较高的起动扭矩，因此适用于大部分需要启动、制动频繁的场合。
-反向性好：通过改变电流的方向可以实现正转与反转。
-稳定性好：适用于对转速稳定性要求较高的场合。
典型应用：-电动汽车：直流电机因其较高的起动扭矩和调速灵活性，逐渐成为电动汽车的首选驱动电机。
-家电产品：如洗衣机、吸尘器、混合机等，直流电机在家电领域中应用广泛。
-动力传输：直流电机常被用于带动传送带、曳引机构等实现物料的输送和搬运。
2. 交流电机（AC Motor）交流电机是利用交流电源供电，通过电流与磁场之间的相互作用实现电力转换的电机。
其主要特点如下：-结构简单：交流电机结构简单，容量大，体积小。
-转速稳定：在额定电压、频率下运行，转速相对稳定。
-使用方便：交流电源广泛，适用于各种场合。
-成本低：与直流电机相比，交流电机制造成本更低。
典型应用：-空调、冰箱、电风扇等家电产品：交流异步电机被广泛应用于家电产品中。
-工业机械：如起重机、输送机、风机、压缩机等巨大的工业设备中，交流电机应用广泛。
-制冷与暖通设备：交流电机被应用于空调机组、冷水机组、风机盘管等机电设备中。
3. 步进电机（Stepper Motor）步进电机是一种将数字脉冲信号转换为角度或者线性位移的电动机。
其主要特点如下：-高精度：步进电机可以非常准确地控制转轴的位置。
-易于控制：步进电机只需提供驱动信号，无需反馈机制，控制比较简单。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电动汽车电机的类型及其特点
发布时间：2015-8-5 16:38:34
由于电动汽车的环保、节能、轻便的特性，使得电动汽车越来越受到各个
国家的重视。目前，电动汽车处于高速发展的阶段，作为电动汽车核心部件的
电动汽车电机主要有直流电动机、交流三相感应电动机、永磁无刷直流电动机、
开关磁阻电动机等。
一有刷直流电动机
有刷直流电动机的主要优点是控制简单、技术成熟。具有交流电机不可比
拟的优良控制特性。在早期开发的电动汽车上都采用直流电动机，即使到现在，
还有一些电动汽车上仍使用直流电动机来驱动。但由于存在电刷和机械换向器，
不但限制了电机过载能力与速度的进一步提高，而且如果长时间运行，势必要
经常维护和更换电刷和换向器。另外，由于损耗存在于转子上，使得散热困难，
限制了电机转矩质量比的进一步提高。鉴于直流电动机存在以上缺陷，在新研
制的电动汽车上已基本不采用直流电动机。
二交流三相感应电动机
交流三相感应电动机是应用得最广泛的电动机。其定子和转子采用硅钢片
叠压而定子之间没有相互接触的滑环、换向器等部件。结构简单，运行可靠，
经久耐用。交流感应电动机的功率覆盖面很宽广，转速达到12000～15000r/min。
可采用空气冷却或液体冷却方式，冷却自由度高。对环境的适应性好，并能够
实现再生反馈制动。与同样功率的直流电动机相比较，效率较高，质量减轻一
半左右，价格便宜，维修方便。
三永磁无刷直流电动机
永磁无刷直流电动机是一种高性能的电动机。它的最大特点就是具有直流
电动机的外特性而没有刷组成的机械接触结构。加之，它采用永磁体转子，没
有励磁损耗：发热的电枢绕组又装在外面的定子上，散热容易，因此，永磁无
刷直流电动机没有换向火花，没有无线电干扰，寿命长，运行可靠，维修简便。
此外，它的转速不受机械换向的限制，如果采用空气轴承或磁悬浮轴承，可以
在每分钟高达几十万转运行。永磁无刷直流电动机机系统相比具有更高的能量
密度和更高的效率，在电动汽车中有着很好的应用前景。
四开关磁阻电动机
开关磁阻电动机是一种新型电动机，该系统具有很多明显的特点：它的结
构比其它任何一种电动机都要简单，在电动机的转子上没有滑环、绕组和永磁
体等，只是在定子上有简单的集中绕组，绕组的端部较短，没有相间跨接线，
维护修理容易。因而可靠性好，转速可达15000 r/min。效率可达85%～93%，
比交流感应电动机要高。损耗主要在定子，电机易于冷却;转子元永磁体，调速
范围宽，控制灵活，易于实现各种特殊要求的转矩一速度特性，而且在很广的
范围内保持高效率。更加适合电动汽车动力性能要求。
当前，特斯拉公司作为电动汽车制造的领先企业，使用的电机是三相感应
电动机，而其他电动汽车厂商采用的大部分采用永磁无刷直流电动机，其中的
缘由并不是因为三相感应电动机应用在电动汽车比永磁无刷电动机先进，而是
特斯拉上使用的异步电动机技术取得了重大突破。过去异步电动机的最大的缺
陷就是很难控制转子的旋转速度，但随着现代半导体控制技术的发展，这一问
题已经被解决。特斯拉在取得突破的同时很好的利用了交流三相感应电动机重
量轻、体积小的特点。
电动汽车在不同的历史时期采用了不同的电动机，最早采用的是控制性能
最好和成本较低的直流电动机。随着电机技术、机械制造技术、电力电子技术
和自动控制技术的不断发展，交流电动机、永磁无刷直流电动机和开关磁阻电
动机显示出比直流电动机更加优越的性能，在电动汽车上，这些电动机逐步取
代了直流电动机。
