破真空阀工作原理
破真空阀工作原理
破真空阀工作原理：
搞清楚破真空阀工作原理是了解破真空阀最有效的途径,为您整理分享破真空阀工作原理图文资料,便于您轻松掌握破真空阀工作原理.破真空阀原理是当系统产生负压时,通过大气压跟系统压力的压差作用在密封件上,推动破真空阀密封件,打开密封面把外界大气引入系统,让系统压强升高破坏负压,直到破真空阀密封件重新下坠密封,外界大气不再进入系统.在系统正压时候，工作介质进入密封件上部，向下压紧密封件，系统压力越大，密封越紧，保证正压时破真空阀候滴水不漏。看到这里您应该明白了为什么破真空阀必须竖直向上安装，因为如果您水平安装的话，正压的时候密封件不能在自重的作用下密封住密封面，就会从吸气口漏水，如果倒置安装就更糟糕了，正压的时候反而在密封件自重作用下打开吸气口，相当于正压的时候是常开状态，更加密封不住了，破真空阀工作原理如下图:

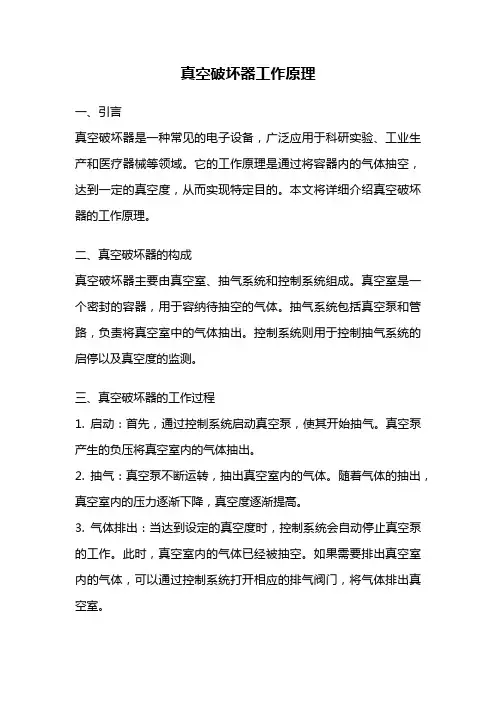

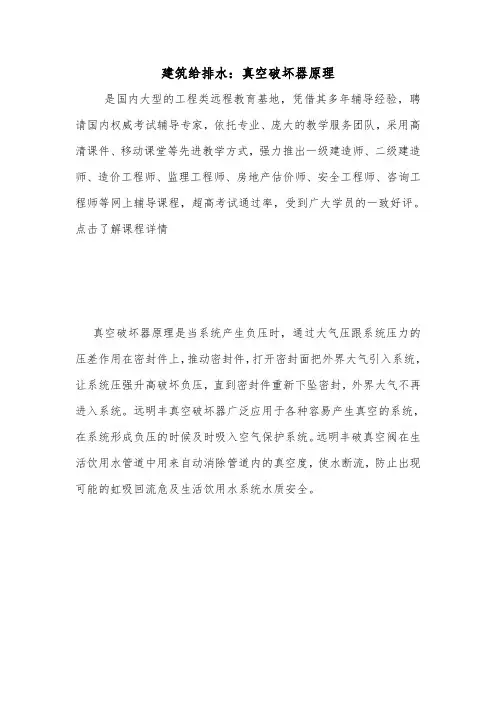

破真空阀广泛应用于各种容易产生真空的系统，如消防、泳池、绿地喷灌、给排水、船坞、电厂、冶金、造船等领域，在系统形成负压的时候及时吸入空气保护系统，在管道或容器因系统运行或停止而产生负压或真空逐步升高时，破真空阀能自动开启，破坏真空效应，使管道及其它设备不至产生瘪、凹裂等现象，以保护设备的安全。远明丰破真空阀也可用于蒸汽
换热设备保护，停汽后，由于设备内蒸汽冷凝，在设备内形成真空，易对设备及系统中某些元件造成损坏，在设备内真空达到某一数值时，破真空阀自动打开，导入空气或其它流体，消除设备内真空，从而对设备或系统起到保护作用，设备正常工作时，它密封严密，杜绝工作介质泄漏。远明丰破真空阀在生活饮用水管道中用来自动消除管道内的真空度，使水断流，防止出现可能的虹吸回流危及生活饮用水系统水质安全。简单来讲，破真空阀在系统中相当于一个负压安全阀，对保护系统相当重要，所以，不能随便取消系统上的破真空阀，也不能减少系统破真空阀的数量。
破真空阀的产品特点：
破真空阀工作安全可靠性高，正压状态时密封性好不漏水，负压状态时盖板灵活，补气迅速补气量大；
破真空阀无需人员操作控制，完全自动工作，利用大气压座位动力源，无需外接其他动力源；远明丰破真空阀安装简单，无需调试，只需按说明书正确安装即可正常使用；
远明丰破真空阀基本不需要维护维修；
远明丰破真空阀,填补国内空白,解决市场上进口破真空阀价格偏贵,用户想用但用不起的难题.武汉远明丰科技生产制造破真空阀,是真正的破真空阀生产厂家,由于批量生产，破真空阀价格可以做到全国最低,所有本公司出售的破真空阀出现产品质量问题一年包换,是值得信赖的破真空阀公司.远明丰破真空阀是国内第一款国产破真空阀。
武汉远明丰科技有限公司是破真空阀生产厂家,专业销售破真空阀系列产品,公司具有良好的市场信誉,专业的销售和技术服务团队,凭着经营破真空阀系列产品的多年经验,熟悉并了解破真空阀产品市场行情,所售破真空阀质优价廉，获得了国内外厂商的一致好评,欢迎来电来涵咨询!
破真空阀的类型：
破真空阀是一种能自动消除给水管道内真空，有效防止虹吸回流的装置，按建标CJ/T 324-2010破真空阀类型分为大气型、压力型和软管型，按材质可分为黄铜破真空阀,青铜破真空阀和不锈钢破真空阀。
破真空阀相关标准
CJ/T 324-2010
CECS274-2010
破真空阀的设置
1）从小区或建筑物内的生活饮用水管道上直接接出下列管道时，应在这些用水管道上设置破真空阀。
a.当游泳池、水上游乐池、水景池、循环冷却水集水池等的充水或补水管道出口与溢流水位之间的空气间隙小于出口管径2.5倍时，在其充（补）水管道上；
b.不含有化学药剂的绿地喷灌系统，当喷头为地下式或自动升降式时，在其引水管起端；
c.消防（软管）卷盘；
d.出口接软管的冲洗水嘴与给水管道的连接处。
