冷轧带钢连续热镀锌机组自动化系统
攀钢3#镀锌机组连续退火炉在线控制系统
退 火炉 依次 由预 热段 、辐射 管加 热 、均 热段 、喷射
。
然后下达输 出指令 ，传达给一级控制系统，实现Ｌ ２
控制 。
它 是整 个 控制 系 统 的主 要 控制 内容 ，通 过辐 射
管 功 率控 制模 型 利速 度控 制模 型 ，实时 反馈 计算 ，
图３ 带钢 山炉温 度 反馈控 制 策略 。是ＲＦ 是 Ｉ 段
・ ４・ ３
钢 铁 技 术
２１ ０ １年第 ５期
钢 铁 技 术
４ 系统 功 能
・ ３・ ３
Ｐ 务器 作 为退 火炉 模 型系 统主 机 ， ｃ服 主要 完 成 退 火炉 内带钢焊 缝 跟踪 、 自动温 度控 制 计算 、数 据
处 理及 数据 通讯 等 功 能 。操 作 终 端主 要用 于 显示 退
系 统 数 学 模 型 软 件 主 要 有 ｗ ｎ ｏ ｓ ｅ ｖｒ ｉ ｄ ｗ ｓ ｒ ｅ ２ ０ 中文 标准 版 、 ｖ ｓ ａ ｓ ｕ ｉ ０ ５ ０３ ｉ ｕ ｌ ｔ ｄ ｏ ２ ０ 企业 开 发 版 、 ｒ ｃ ｅＩ Ｇ中文 标准 版 （ Ｏ ｏ ａ ｌ Ｏ １ 用户 ） Ｓｍ ｔ ｃｎ ｔ 、 ｉ ａ ｉ ｅ
炉主要 由炉子本体、钢结构平台、燃烧系统、水、 保护气体和压缩空气等公辅介质、白动化控制系统
等 组成 。镀锌 艺 为美钢 联法 ，退 火炉供 热 采 煤 ｌ 气 辐射 管 间接 加热 ，炉 充 满 Ｎ、ｔ保 护气 体 ，防 ｔ
第6章 冷连轧处理线自动化
第6章冷连轧处理线自动化第6章冷轧处理线自动化控制系统在冷轧簿板生产线上，处理线工艺过程包括酸洗线，热处理的连续退火线，平整线，镀层生产线，包装、重卷、剪切过程。
处理线工艺过程十分复杂，设备众多。
而自动化控制系统所涉及的范围非常广泛，但控制方法和应用的理论并不象冷连轧机那样复杂。
各个工艺段存在共同的自动化控制功能。
它们是：带钢跟踪功能；速度控制；带钢张力控制；设备顺序控制；逻辑连锁控制；数据采集与处理；数据库管理；设定值计算与控制。
本章的主要篇幅将立足于这些控制功能在酸洗、热处理的连续退火、平整生产线中应用情况作些简单介绍。
6．1 酸洗机组自动化控制系统典型的冷轧联合机组中酸洗部分与冷轧机是全连续无头轧制。
酸洗机组自动化控制系统可使用标准的四级控制：即3级为生产执行控制级；2级为过程自动化控制级， 1级为基础自动化级；0级为现场级，包括数字传动，传感器仪表等等；还包括一套HMI(人机接口)系统，以便于生产人员使用，酸轧机组有自己单独的HMI系统可供使用。
6．1．1 酸洗机组主要设备典型的酸洗生产线中连续酸洗机组由入口段、酸洗工艺段、出口段三部分组成。
入口段主要设备有步进梁、开卷机、矫直机、切头剪、焊机、入口活套、拉矫机等设备组成,主要用途是进行带钢开卷、切去不合格头尾、焊接、拉矫等处理。
出口段主要有出口活套、圆盘剪、碎边剪等设备组成,主要进行带钢切边等处理。
酸洗工艺段主要设备有酸洗段、漂洗段、带钢干燥器、排酸雾系统等设备组成,主要进行带钢酸洗、漂洗、烘干等处理。
酸洗段有三个酸洗槽。
用一对挤干辊及一个排放斗将酸洗槽互相分开。
每一个酸洗槽对应有一个循环罐,供应酸液给酸洗槽。
循环罐也作为酸液收集罐,如果一旦机组停车,酸洗槽的酸液就排放到循环罐内,并且各槽之间的酸液浓度梯度由循环罐保证。
其中一个酸循环罐作为酸液供给罐,从酸再生站)向该罐加入再生酸或新酸,以控制酸液达到所要求的浓度值。
废酸从另一个酸循环罐排放到酸再生站废酸贮罐。

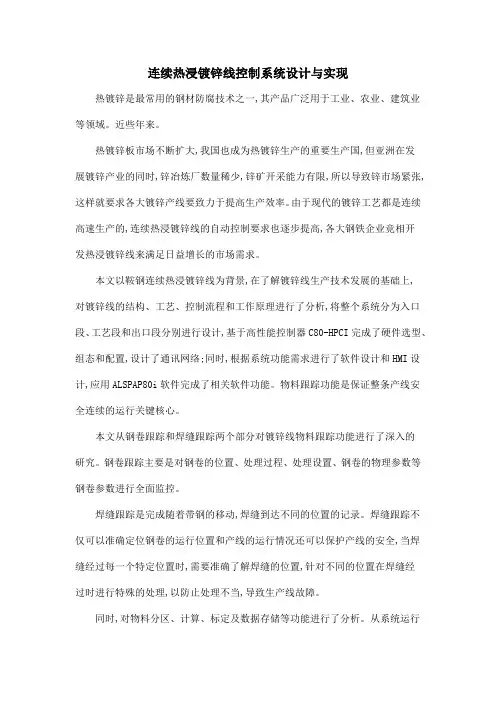

连续热浸镀锌线控制系统设计与实现
连续热浸镀锌线控制系统设计与实现
热镀锌是最常用的钢材防腐技术之一,其产品广泛用于工业、农业、建筑业等领域。
近些年来。
热镀锌板市场不断扩大,我国也成为热镀锌生产的重要生产国,但亚洲在发
展镀锌产业的同时,锌冶炼厂数量稀少,锌矿开采能力有限,所以导致锌市场紧张,这样就要求各大镀锌产线要致力于提高生产效率。
由于现代的镀锌工艺都是连续高速生产的,连续热浸镀锌线的自动控制要求也逐步提高,各大钢铁企业竞相开
发热浸镀锌线来满足日益增长的市场需求。
本文以鞍钢连续热浸镀锌线为背景,在了解镀锌线生产技术发展的基础上,
对镀锌线的结构、工艺、控制流程和工作原理进行了分析,将整个系统分为入口段、工艺段和出口段分别进行设计,基于高性能控制器C80-HPCI完成了硬件选型、组态和配置,设计了通讯网络;同时,根据系统功能需求进行了软件设计和HMI设计,应用ALSPAP80i软件完成了相关软件功能。
物料跟踪功能是保证整条产线安全连续的运行关键核心。
本文从钢卷跟踪和焊缝跟踪两个部分对镀锌线物料跟踪功能进行了深入的
研究。
钢卷跟踪主要是对钢卷的位置、处理过程、处理设置、钢卷的物理参数等钢卷参数进行全面监控。
焊缝跟踪是完成随着带钢的移动,焊缝到达不同的位置的记录。
焊缝跟踪不仅可以准确定位钢卷的运行位置和产线的运行情况还可以保护产线的安全,当焊缝经过每一个特定位置时,需要准确了解焊缝的位置,针对不同的位置在焊缝经
过时进行特殊的处理,以防止处理不当,导致生产线故障。
同时,对物料分区、计算、标定及数据存储等功能进行了分析。
从系统运行
效果来看,连续热浸镀锌线运行良好,各个指标均达到设计要求。
冷轧厂酸轧联合机组过程自动化系统资料25页文档
1、合法而稳定的权力在使用得当时很 少遇到 抵抗。 ——塞 ·约翰 逊 2、权力会使人渐渐失去温厚善良的美 德。— —伯克
3、最大限度地行使权力总是令人反感 ；权力 不易确 定之处 始终存 在着危 险。— —塞·约翰逊 4、权力会奴化一切。——塔西佗
5、虽然权力是一头固执的熊，可是金 子可以 拉着它 的鼻子 走。— —莎士 比
41、学问是异常珍贵的东西，从任何源泉吸 收都不可耻。——阿卜·日·法拉兹
42、只有在人群中间，才能认识自 己。——德国
43、重复别人所说的话，只需要教育； 而要挑战别人所说的话，则需要头脑。—— 玛丽·佩蒂博恩·普尔
44、卓越的人一大优点是：在不利与艰 难的遭遇里百折不饶。——贝多芬
轧钢机械设备自动化的主要表现
轧钢机械设备自动化的主要表现轧钢机械设备的自动化主要表现为热、冷连轧机和中厚板轧机的厚度自动控制、宽度自动控制、板形控制、中厚板的平面形状控制、棒线材轧机型钢的尺寸精度控制、热轧钢材的组织性能控制、平整机的延伸率自动控制和其他自动化措施，如宽带钢热连轧机和冷连轧机的自动化快速换辊系统、轧机进料侧开卷自动化、自动引料、出口侧自动卸卷、自动打捆、自动喷号等。
这是因为作为最为复杂的工业控制过程之一，现代化宽带钢热、冷连轧机组的控制一直在引导着自动控制技术发展的潮流，20世纪60年代将电子计算机应用于大规模工业控制的第一个成功的例子，就是对宽带钢热连轧机组的控制。
现代轧钢生产过程控制具有多变量、强耦合、深度非线性和快速性等特点，轧钢生产过程的重型生产设备的响应速度要求快（AGC液压缸、工作辊和中间辊液压弯辊系统控制周期要求在毫秒级内完成）、控制精度要求高，如带钢热连轧机的板形平坦度精度控制厚度、凸度控制在几十微米，现代化冷连轧机板形平坦度精度控制在几十微米，边降和凸度精度控制在几微米以内，同板差控制以内。
因此，现代化大型热、冷连轧机的板带材高速轧制过程是一种名副其实的超大规模制造精品的流程工业生产过程。
轧制机械设备自动化的发展为轧制技术的进步起到了巨大的推进作用。
中国冶金行业网轧钢机械设备的紧凑化，一方面表现为钢铁生产流程的合理化导致的生产设备结构紧凑化，另一方面表现为为保证钢材高精度、高性能的要求，在若干现有先进工艺、装备的基础上，轧钢生产设备成为新开发的工艺、一体化控制技术以及新开发的动态-有序运行的“界面技术”[9]创新性集成载体的设备功能紧凑化。
前者是因为钢铁工业已经不是一个从单元操作一步步分离的过程，而是一个系统的过程，同时也是一个紧凑的或一体化的过程，全球钢厂的钢铁制造流程正从间歇-停顿-流程长向紧凑化-准连续化-流程缩短的方向发展。
20世纪60年代以来钢铁生产流程的演进，可知连铸工序之前呈现出工序功能集合的简化，之后的工序则明显地呈现出越来越简化集成、紧凑和连续。

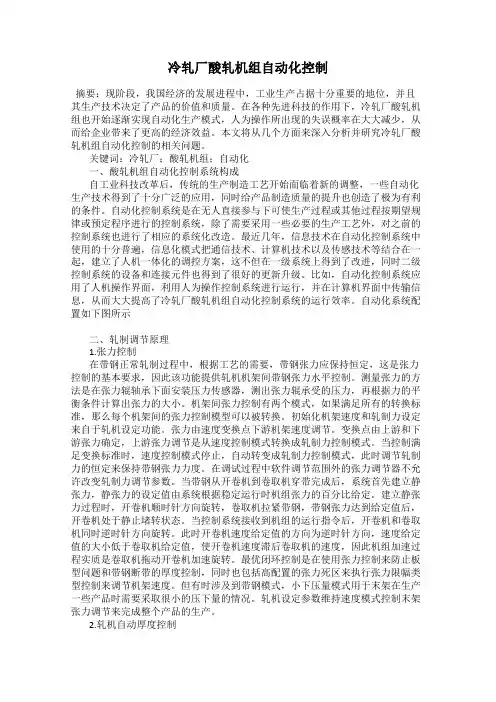

冷轧厂酸轧机组自动化控制
