SMT物料防错与追溯系统
物料追溯系统管理方法
物料追溯系统管理方法物料追溯系统是指用于跟踪和记录产品或物料的来源、生产过程和流向的管理系统。
它可以帮助企业实现对物料的全程监控和管理，提高生产效率、保证产品质量、确保食品安全等方面起到重要作用。
下面将介绍物料追溯系统的管理方法。
1. 数据采集与记录：物料追溯系统的第一步是采集和记录与物料相关的数据。
这些数据可以包括原材料供应商信息、生产过程中的参数和质量检测数据、产品流向信息等。
采集和记录这些数据可以通过手动输入、自动化传感器和条码扫描等方式进行。
2. 数据存储和管理：采集到的数据需要进行存储和管理，以便日后的追溯查询。
可以使用数据库或云平台等方式进行数据存储，确保数据的安全性和可靠性。
同时，还需要建立相应的数据管理机制，包括数据备份、数据恢复和数据更新等，以确保数据的完整性和及时性。
3. 数据分析和利用：物料追溯系统的数据可以进行分析和利用，帮助企业识别潜在的问题和风险，并进行相应的改进措施。
通过分析数据，可以发现生产过程中的瓶颈和不合理之处，从而提升生产效率和质量水平。
此外，还可以利用数据进行供应链优化，提高物料采购和配送的效率。
4. 追溯溯源能力：物料追溯系统的核心是能够实现对物料的追溯和溯源。
当发生产品质量问题或安全事件时，可以通过追溯系统追踪到问题物料的来源和流向，从而快速采取相应的措施，减少损失和影响。
为了实现追溯溯源能力，需要建立起物料的唯一标识和相应的追溯关系。
5. 合作与共享：物料追溯系统的管理方法还包括与供应商和客户的合作与共享。
与供应商的合作可以确保物料的质量和可追溯性，与客户的共享可以提供产品的可信度和价值。
通过建立供应链信息共享平台，可以实现供应链的透明化和协同管理，从而更好地实现物料追溯系统的管理目标。
总之，物料追溯系统的管理方法涵盖了数据采集、存储和管理、数据分析和利用、追溯溯源能力以及与供应商和客户的合作与共享等方面。
通过科学有效的管理方法，可以实现对物料全程的监控和管理，提高企业的竞争力和可持续发展能力。
如何应用MES系统实现SMT上料防错？
如何应用MES系统实现SMT上料防错？在SMT设备贴片之前，需要作业人员将料盘放在正确的Feeder上，再把Feeder放在合适的SMT设备的站位上，在这个过程中，经常发生用错物料或用错Feeder的情况，由于SMT设备是高速连续运行，如果不能事先避免这种错误，将造成返工或报废从而给企业带来巨大损失，要避免这种情况的发生，最好的办法就是在上料过程中将待上料的料盘、使用的Feeder、待上料的站位的对应关系与料站表进行比较。
要达到比对的目的首先就需要在MES系统中建立料站表的基本资料。
一份完整的料站表资料基本上包括产品代码〔或工单代码〕、物料代码、Feeder规格、产线代码、设备编号、站位编号，对于双面板还要包括板面信息〔A/B面〕，对于双Table的设备还要有Table 编号。
料站表资料一般由工艺人员负责维护，并提前录入到与SMT设备连接的电脑上，进行上料比对前只需要将这份资料从SMT设备的电脑上导入到MES系统中即可。
说到这里大家可能考虑到另外一个问题，就是如果料站表资料本身出错了怎么办？在电子组装行业，一个产品由成百上千中电子器件组成，这些电子器件又有很多的替代料或指定物料，为了降低成本，最大程度上利用库存余料，在产品生产过程中可能会经常更改用料，自然就需要经常变更料站表。
考虑到这种情况，就需要尽可能减少料站表资料出错的可能，达到这个目的一般有两种处理方式：其一，在变更料站表后，系统强制用户将该产品的料站表包含的物料与当前工单的发料清单进行比对，只有比对结果一致或用户认可差异的情况下才允许继续使用该料站表；其二，进入MES系统的料站表资料本身就由两部分组合而成，一部分是工单的配料BOM〔包括物料代码、Symbol编号〕，另一部分是工艺人员准备的工艺BOM资料，该工艺BOM资料不包含具体的物料信息，只给出了每个Symbol对应的某SMT设备的站位、Feeder规格信息。
工艺BOM资料就每个机种来说基本是固定的，变动的只是工单配料BOM资料，而工单配料BOM资料往往是在ERP系统产生和调整的，出错的可能性极小。
SMT上换料核对条码追溯系统解决方案
心要做这部分改善，老板说不惜一切代价要解决！”
3
©Balilan Corp. 2010
BLN-SMT
BLN-SMT （Balilan Mobile SMT Material Check ）专门面向基板实装行业，可防止部品装填错误，如
上错SLOT，上错FEEDER，物料续接出错等方面。目前可实现对HITACHI（日立）、FUJI（富士）、JUKI（重
4
©Balila
5
©Balilan Corp. 2010
BLN-SMT – 标识物料
用条码|RFID来标识电子元件料盘等物料（这样后续才能扫描）
标签发行
内部发行：原料采购回来，经过IQC合格发行批次标签，关联其来料批次、供应商等信息。 外部发行：要求供应商按你提供的样式和规则打印并在出货时粘好标签
BLN-SMT – 领料核对
领料或备料时根据领料单核对物料防错
PDA扫描物料批次，当物料不对PDA即时进行警示和拒绝
领料申请单
9
©Balilan Corp. 2010
BLN-SMT – 投板SCAN
PCB板投入时顺序扫描标签，与其投用的物料建立关联（这样后续才能追溯）
扫描时可验证是不是工单所需规格，并记录其投用的物料
机）、SIEMENS（西门子）、YAMAHA（雅马哈）等高速贴片机集成，新机种不断研发中。如在过程中与“仓
库管理系统”（BLN-WMS）、“品质追溯系统”（BLN-PTS）系统相互衔接，可实现从原器件、部品和产成 品的可追溯性Traceability进行有效的生产跟踪。
BLN-SMT产品为基础版本并结合客户个性需求为客户开发SMT上料核对系统及实施维护服务。
可以用条码(需要耐高温标签），包括一维码、QR码，也可以用RFID（电子标签）来标识物料。

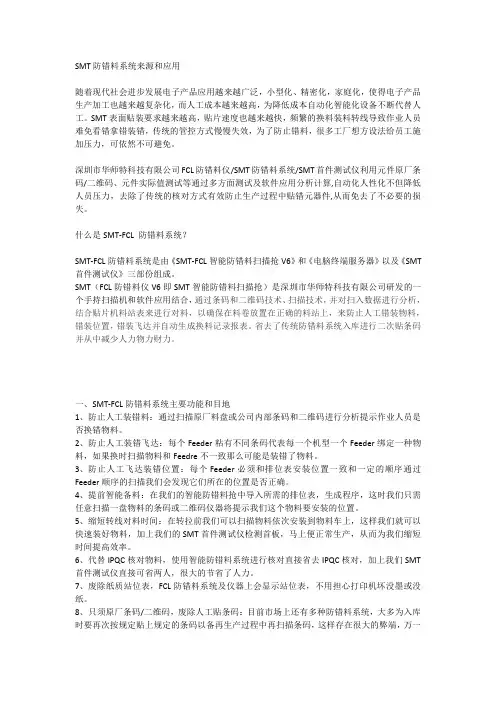

SMT防错料系统来源及应用
SMT防错料系统来源和应用随着现代社会进步发展电子产品应用越来越广泛，小型化、精密化，家庭化，使得电子产品生产加工也越来越复杂化，而人工成本越来越高，为降低成本自动化智能化设备不断代替人工。
SMT表面贴装要求越来越高，贴片速度也越来越快，频繁的换料装料转线导致作业人员难免看错拿错装错，传统的管控方式慢慢失效，为了防止错料，很多工厂想方设法给员工施加压力，可依然不可避免。
深圳市华师特科技有限公司FCL防错料仪/SMT防错料系统/SMT首件测试仪利用元件原厂条码/二维码、元件实际值测试等通过多方面测试及软件应用分析计算,自动化人性化不但降低人员压力，去除了传统的核对方式有效防止生产过程中贴错元器件,从而免去了不必要的损失。
什么是SMT-FCL防错料系统？SMT-FCL防错料系统是由《SMT-FCL智能防错料扫描抢V6》和《电脑终端服务器》以及《SMT 首件测试仪》三部份组成。
SMT（FCL防错料仪V6即SMT智能防错料扫描抢）是深圳市华师特科技有限公司研发的一个手持扫描机和软件应用结合，通过条码和二维码技术、扫描技术，并对扫入数据进行分析，结合贴片机料站表来进行对料，以确保在料卷放置在正确的料站上，来防止人工错装物料，错装位置，错装飞达并自动生成换料记录报表。
省去了传统防错料系统入库进行二次贴条码并从中减少人力物力财力。
一、SMT-FCL防错料系统主要功能和目地1、防止人工装错料：通过扫描原厂料盘或公司内部条码和二维码进行分析提示作业人员是否换错物料。
2、防止人工装错飞达：每个Feeder粘有不同条码代表每一个机型一个Feeder绑定一种物料，如果换时扫描物料和Feedre不一致那么可能是装错了物料。
3、防止人工飞达装错位置：每个Feeder必须和排位表安装位置一致和一定的顺序通过Feeder顺序的扫描我们会发现它们所在的位置是否正确。
4、提前智能备料：在我们的智能防错料抢中导入所需的排位表，生成程序，这时我们只需任意扫描一盘物料的条码或二维码仪器将提示我们这个物料要安装的位置。
SMT物料防错系统功能模块介绍
SMT物料防错系统功能模块介绍一、SMT物料防错-在线上料
1.作业人员操作PDA，导入工单信息;
2.根据工单信息，自动加载数据到PDA;
3.扫描条码，执行上料和接料检查;
4.在进行上料防错检查的同时，采集物料信息并回传至服务器;
5.发生错料时，通过系统提示进行报警。
二、SMT物料防错-在线换料
作业人员扫描料盘条码，系统比对新旧料盘条码是否相同从而确定物料的正确与否。
三、SMT物料防错-离线备料
离线备料区作业员通过料盘上的料站标识把物料放至台车，再进行离线备料上料防错比对。
四、SMT物料防错-其它功能。
SMT防错料问题
3) 禁用物料及搭配物料管控，一旦有不符合禁用或搭配要求的物料上料，系统即时禁止上料并做提示，无需上料员进行记忆或察看相关文件；
4) 智能的设备程序校验，订单投产前通过设备程序校验确保设备程序的物料位置、物料号及坐标X、Y、R等是正确的，预防因程序坐标误差过大或位置错误等原因而导致不良品的产生；
8) ADS-EPS丰富快捷的信息查询方式，完全取消纸质的报表，足以应对现场所需，并尽可能减轻上料员工作量；
9) BOM和设备程序的快速智能的导入，不再需要进行传统的人工核对BOM；
10) 设备程序制作辅助功能，减轻程序员工作，提高程序员程序制作效率；
11) 智能的设备程序校验，将设备程序制作的潜在问题可，大幅减少停机时间，提高设备利用率。
3、 提高工作效率、节省人员、降低生产成本：
1) 完全抛弃纸质站位表，操作员无需上料表，根据系统的提示即可快速无误的备料及上料，使得培训新员工也简单化；
2) 智能欠料预警，可让上料员提前备料，大幅减少停机时间；
3) 智能备料，快速准确的指引上料员进行找料备料，提高备料效率；
SMT防错料问题
====================================================================
艾德思防错料与追溯系统(ADS-EPS)简介
艾德思防错料与追溯系统(Addsys Error Proof System以下简称ADS-EPS)为深圳市艾德思科技有限公司针对SMT制造业上料易错料，换料及转线效率低下的特点而研发的一套完善的防错料及追溯方案，该方案从根本上杜绝SMT上料错误，并且大幅提高生产效率，同时可解决产品物料可追溯性、生产严格管控以及与MES、ERP等系统的集成等问题，达到保证产品质量和提高生产效率，降低制造成本的目的。
广州中鸿电子-SMT防错料及物料追溯解决方案
成品出库
支持现场的拆箱及合箱管理
成品出库
设定及选择打印发货单
产线效率分析-四维度数据
产线效率分析-传感器维度
贴片机工作时会 产生振动，被传 感器检测到
光传感器能检测 每个灯的亮灭
振动传感器
光传感器
贴片机内部数据
服务器
产线效率分析-实时状态
产线效率分析-实时报表
加工要求查看
原始文件上传
系统自动 调用显示 本产品履 历，供参
考
产品履历查看
订单评审流程
客服下单
工艺流程/ 参数制定
导入订单
1 按照模板导入订 单，输入加工要求及 相关信息 2 上传客户原始文档 和来料清单
3 确认加工要求
BOM处理
齐套分析
工艺预审
1 技术文件/作业指导书上传 2 工艺参数/工艺路线制定
物料 异常
直通 率
自定义 数据
试产报告
管理看板
工序间耗时限制
A 工序间所耗时间限制，要能 根据产品类型进行设置。
B 在工艺审核环节定义：跨界 几个工序，耗时限制多长
C 扫描时间不得超过2个小时， 否则失效
成品板条码管理
XX订单成品 板序列号
成品序列号 自动生成器
成品板序列号打印
MSD管理
* MSD基础资料管理； * MSD暴露时间预警：按照订单显示预警报表；MSD暴露时间管控：防 错料或关键物料采集时，系统进行核对，超期器件会给出报警 * 物料烘烤管理及预警。①设置湿敏元件管控级别
精简的操作界面
PART 01 系统功能介绍 PART 02 模块功能介绍 PART 03 项目案列
系统功能
SMT贴片加工追溯作业规范
南昌百毅科技有限公司SMT贴片加工追溯作业规范1.目的：为准确追溯成品使用之物料的进料日期、生产周期等相关物料信息及生产之时间、机台、作业员等相关流程信息，以确保产品之品质特制定SMT贴片加工追溯作业规范。
2.权责：3.定义：无4.相关文件表单：（货卡）（进料检验记录）（制造通知单）（领料单）(SMT 作业流程卡)（物品标示卡）（成品入库/出库记录单）5.追溯作业步骤：仓库接收物料时通知品保IPQC进行检验，检验合格后由仓库人员进行编写进料批号并入库填写货卡,填写货卡时需在货卡（制令号码）一栏填入进料批号，品保检验人员需在进料检验报告（送货单号）一栏填入进料批号。
进料批号编写方式：进料年--月--批号----物料生产周期例如：130801-1330生管安排生产时，需在制造通知单及领料单（制令号码）一栏编写制令号码，并将制造通知单分发到各个相关部门制令号码编写方式：厂商名——生产年月——生产批次例如：NCZW130801仓管人员接到制造通知单及领料单时开始备料，物料出库时需填写货卡，并在货卡（制令号码）一栏填写由生管编写之制令号码，物料出库后需填写领料单，并在领料单（备注）栏填写各个物料相对应之进料批号。
完毕后将物料发至生产线。
生产部门接到制造通知单及生产物料时开始准备生产，生产时需在SMT作业流程卡（制令号码）一栏填写由生管编写之制令号码,并由各个生产站别作业员签名填写各站别相关信息。
贴片回焊完成之产品流至各个站别时需在物品标示卡（备注）一栏填写由生管编写之制令号码，在（业务单号）一栏填写SMT作业流程卡之流程单号。
(流程单号编写方式见附件)成品入库时由备货人员在成品包装箱贴上（物品标示卡）并在（备注）一栏填写由生管编写之制令号码，在（业务单号）一栏填写SMT作业流程卡之流程单号。
同时填写成品入库单时在（备注）一栏填写制令号码。
6.追溯之结果：产品制造过程中所有工位填写之制令号码可追溯该产品所使用物料之物料批号，流程单号可追溯到该产品生产之时间、机台、作业员等相关信息。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
SMT物料防错与追溯系统
SMT物料防错与追溯系统
“SMT物料防错与追溯系统”是摩尔软件为PCBA贴装行业中小企业提供的车间作业管理系统，能够为用户提供基于“物料防错”和“追溯”目标的软件和实施服务，包括：
可以实现防止元器件装载错误，例如料卷（Reel）上错料站、换料/续料错误；
可以实现作业防呆控制，对PCB条码漏扫、错误、上料未完成等现象强制要求比对，强制要求按照生产规程执行；
可以实现与各主流品牌贴片设备联机，例如Panasonic、SIEMENS、JUKI、FUJI、HITACHI、Universal、Samsung、Mydata、Assembleon等贴片机集成；
可实现从元器件、成品PCBA的可追溯性（Traceability），为用户提供可信赖的追溯报告。
功能特点
1、多码关联打印Reel ID/PPID，物料条码继承料卷/PCB的原始信息，可轻松追溯D/C、L/N、供应商、制造商、制造商料号等信息；
2、多种方式获取料站表，包括集成各品牌贴片机自动获取、导入Excel格式料表数据源、手工创建料表；并且可按料表进行禁用料与替代料关系维护；
3、看板及PDA向导式备料作业；实现备料防错；
4、PDA移动式作业方案实现上料防错：
无需料表，联机读取贴片程序信息；
上料防错，错料停机（上料错误锁机台）；
换料验证；
接料验证；
禁用料、替代料；
首套物料上料完整性验证（未完成首套物料上料锁机台）；
交接班强制比对（未执行交接班比对锁机台）；
超时未巡检锁机台；
5、上料日志可查询；
6、可提供可信赖的物料追溯报告：
实现元器件级的精确追溯，登记每一块PCBA上使用了哪些元件、何时在哪一设备上制造；
存储料表信息以便位号能与每一料件相关联；
将所有相关料件信息即料号、批号、供货商和日期等均存储到数据库中；
若在生产中有更换料卷或料件情况时，存储多卷料卷的可追溯性数据
应用效果
产品的全程追溯（制程追溯及元件追溯）
生产效率的提升
优化物流，消除生产瓶颈
满足客户需求。
