2020-2021备战中考化学 pH的变化图像综合试题附答案
一、中考初中化学pH的变化图像
1．下列图像能正确反映其对应关系的是()
A．向等质量、等浓度的稀硫酸中分别加入过量的Zn和Fe
B．向含有少量NaOH的Na2CO3溶液中逐滴加入稀盐酸
C．用等质量、等浓度的过氧化氢溶液在有、无催化剂条件下制取氧气
D．向盛有稀硫酸的烧杯中不断加水稀释
【答案】B
【解析】
【分析】
【详解】
A、酸质量相等，金属过量，最终产生氢气质量相等，产生相同质量的氢气时，消耗的锌的质量应大于铁的质量，与图像不符；
B、向含有少量NaOH的Na2CO3溶液中逐滴加入稀盐酸，稀盐酸会先和氢氧化钠反应生成氯化钠和水，再和碳酸钠反应生成二氧化碳氯化钠和水，与图像相符，故选B；
C、催化剂只能改变反应速率，不能改变生成物的多少，用等质量、等浓度的过氧化氢溶液在有、无催化剂条件下制取氧气，生成氧气质量应该相等，与图像不符；
D、加水稀释只会使稀硫酸酸性减弱，不可能pH大于7，变为碱性，与图像不符。
【点睛】
该题是一道图像题，图像题的难点在于图像信息和文字信息的转化，然后和实际反应情况对应是否相符。
2．下列图像不能正确反映其对应操作的是（ ）
A．a图在一定量的AgNO3溶液中逐滴加入NaCl溶液
B．b图足量的Zn和Mg分别与一定量的等体积等质量分数的稀硫酸反应
C．c图向稀盐酸中逐滴加入NaOH溶液
D．d图等质量块状和粉末状CaCO3分别与足量等体积等质量分数的稀盐酸反应
【答案】B
【解析】
【分析】
【详解】
A、在一定量的AgNO3溶液中逐滴加入NaCl溶液，不断产生白色沉淀，当恰好完全反应时沉淀达到最大值，对应关系正确；
B、镁比锌活泼，镁和稀硫酸的反应速率较快，足量的Zn和Mg分别与一定量的等体积等质量分数的稀硫酸反应，镁的活动性比锌强，反应速率快，反应时间短；镁和锌过量，盐酸完全反应，最终生成氢气的质量相等，对应关系不正确；
C、向稀盐酸中逐滴加入NaOH溶液时，稀盐酸和氢氧化钠反应生成氯化钠和水，随着反应的进行，pH升高，当恰好完全反应时，溶液的pH等于7，继续加入氢氧化钠溶液时，溶液的pH大于7，对应关系正确；
D、首先粉末状碳酸钙和盐酸反应速率大于块状的，所以对应图象斜率要大，同时由于碳酸钙质量相同，所以二者图象的终点也相同，对应关系正确。
故选：B。
3．下列图像能正确反映其对应操作中各量变化关系的是
A．向 H2SO4和MgCl2的混合溶液中逐滴加入 Ba（OH）2溶液至过量
B．等质量的铁和锌与足量的稀盐酸反应，产生氢气的质量与时间的关系
C．向一定量的稀盐酸中逐滴加入氢氧化钠溶液
D．等质量的镁和氧化镁固体分别与足量的稀硫酸反应
【答案】D
【解析】
【分析】
【详解】
A、向H2SO4和MgCl2的混合溶液中逐滴加入Ba（OH）2溶液时，氢氧化钡能和硫酸反应生成硫酸钡沉淀和水，能和氯化镁反应生成氢氧化镁沉淀和氯化钡，向H2SO4和MgCl2的混合溶液中逐滴加入Ba（OH）2溶液至过量，一开始就反应生成沉淀，故错误；
B、等质量的锌、铁和足量稀盐酸反应，金属的化合价相同，生成氢气的质量与金属的相对原子质量质量成反比，铁和锌的相对原子质量分别为56和65，所以铁与稀盐酸反应生成的氢气质量多，故错误；
C、向一定量的稀盐酸中逐滴加入氢氧化钠溶液至过量时，稀盐酸和氢氧化钠反应生成氯化钠和水，随着反应进行，酸性减弱，pH升高，恰好完全反应时，pH等于7，氢氧化钠溶液过量时，pH大于7，故错误；
D、镁和氧化镁都与稀硫酸反应都生成硫酸镁，等质量的镁含有的镁元素的质量大于氧化镁中镁元素的质量，化学反应过程中元素的质量不变，所以镁生成的硫酸镁的质量大于氧化镁生成硫酸镁的质量，故正确。
故选：D。
4．下列图象不能正确反映其对应操作的是
A．常温下向饱和石灰水中加入一定量的氧化钙
B．向 pH=3.5的酸溶液中加入蒸馏水
C．浓硫酸敞口放置在空气中一段时间
D．一定量的硝酸铵溶于适量的水中
【答案】A
【解析】
【分析】
【详解】
A、常温下向饱和石灰水中加入一定量的氧化钙，氧化钙和水反应生成氢氧化钙，溶剂逐渐减少，溶质结晶析出逐渐减少，溶液质量也减少，最终变为零，图像不符，符合题意。
B、向 pH=3.5的酸溶液中加入蒸馏水，溶液酸性减弱，无限稀释则pH接近于7，图像正确，不符合题意。
C、浓硫酸具有吸水性，敞口放置在空气中一段时间，浓硫酸吸水，溶液浓度降低，图像正确，不符合题意。
D、硝酸铵溶解吸热，溶解时溶液温度降低，完全溶解之后，在外界环境作用下，逐渐恢复室温，图像正确，不符合题意。
故选：A。
5．下列图像不能正确反映对应变化关系的是
A向一定量的二氧化锰中加入过氧化氢溶液 B加热一定量的高锰酸钾固体 C在一定量 AgNO3和
Cu(NO3)2 的混合溶液中加入铁粉 D向 NaOH 溶液中滴加稀盐酸至过量
A．A B．B C．C D．D
【答案】C
【解析】
【分析】
【详解】
A、过氧化氢在二氧化锰的催化作用下生成水和氧气，二氧化锰反应前后质量不变，图像应该是呈一条水平直线，图像能正确反映对应变化关系，不符合题意；
B、高锰酸钾分解产生了氧气，使固体的总质量减少，锰元素的质量不变，反应前后锰元素的质量分数要增大，最后为一定值，图像能正确反映对应变化关系，不符合题意；
C、根据金属银、铜、铁的活动性由强到弱的顺序铁>铜>银，当把铁粉加入到AgNO3和Cu（NO3）2的混合溶液中，首先置换出银，银被置换完才继续置换铜。铁过量时，得固体为铁、银、铜，所得滤液所含溶质只为生成的Fe（NO3）2，加铁粉为0的时候，溶质只有AgNO3和Cu（NO3）2两种，图像不能正确反映对应变化关系，符合题意；
D、氢氧化钠溶液显碱性，pH>7，逐滴加入稀盐酸至过量，氢氧化钠与盐酸反应生成氯化钠和水，恰好完全反应时溶液显中性，至稀盐酸过量，溶液显酸性，pH<7，图像能正确反映对应变化关系，不符合题意；故选C。
【点睛】
本题是一道图像坐标与化学知识相结合的综合题，解题的关键是结合所涉及的化学知识，正确分析各变化的过程，注意分析坐标轴表示的意义、曲线的起点、折点及变化趋势，确定正确的图像。
6．实验小组用传感器探究稀 NaOH 溶液与稀盐酸反应过程中温度和 pH 的变化。测定结果如图所示，下列说法不正确的是( )
A．反应过程中有热量放出
B．30 s 时，溶液中溶质为 HCl 和 NaCl
C．该实验是将 NaOH 溶液滴入稀盐酸
D．溶液混合，钠离子与氯离子结合生成了氯化钠分子
【答案】D
【解析】
【详解】
A、由图可知，反应过程中，温度升高，说明有热量放出，不符合题意；
B、氢氧化钠与稀盐酸反应生成氯化钠和水，30s时，pH<7，说明溶液中溶质为：NaCl、HCl，不符合题意；
C、由图可知，一开始，pH<7，随着反应的进行，pH逐渐增大，说明该实验是将氢氧化钠溶液滴入稀盐酸，不符合题意；
D、溶液混合后，钠离子和氯离子以离子的形式分散到水分子中，符合题意。
故选D。
7．大数据处理能及时获得更多的信息，下列图象能正确反映对应变化关系的是
A．向一定量的稀盐酸中加入铁粉
B．向pH=12的氢氧化钠溶液中加水稀释 C．将等质量的铁片和镁片投入到足量稀硫酸中
D．浓硫酸敞口放置一段时间
【答案】A
【解析】
【分析】
【详解】
A、向一定量的稀盐酸中加入铁粉，产生氯化亚铁溶液，溶液中铁元素的质量增大，盐酸反应完铁元素质量不变；故选项正确；
B、向pH=12的氢氧化钠溶液中加水稀释，pH值不断减小，但不能小于7；故选项错误；
C、将等质量的铁片和铁片投入到足量稀硫酸中，镁片产生的氢气质量大，且产生的氢气速率快；故选项错误；
D、浓硫酸敞口放置一段时间，吸收空气中的水蒸气，溶质质量分数变小；故选项错误；
故选：A。
8．测定氢氧化钠溶液与盐酸反应时的pH，得到如图所示曲线，下列有关判断不正确的是
A．实验过程是在氢氧化钠溶液中不断滴加盐酸
B．a点溶液的物质有氢氧化钠，氯化钠和盐酸
C．b点溶液的温度高于a点
D．c点与b点溶液中氯化钠的质量相等
【答案】B
【解析】
【分析】 【详解】
A、由曲线图可知，溶液的pH逐渐变小，碱性减弱，酸性增强，所以，实验过程是在氢氧化钠溶液中不断滴加盐酸，A正确；
B、a点溶液的pH大于7，溶液呈碱性，溶质有氢氧化钠和生成的氯化钠，B不正确；
C、已知中和反应放出热量，b点是氢氧化钠与盐酸刚好中和反应，放出热量最多，溶液温度最高，而a点氢氧化钠还没有完全反应，放出热量较少，故b点溶液的温度高于a点，C正确；
D、c点时氢氧化钠已反应完，盐酸过量，b点时氢氧化钠与盐酸刚好完全反应，故c点与b点溶液中氯化钠的质量相等，D正确。故选B。
9．下列图象能正确反映对应变化关系的是（ ）
A．向一定量的稀硫酸中逐滴加入氢氧化钙溶液
B．向等质量的铝、锌中分别加入足量的等浓度稀盐酸
C．完全分解等质量等浓度的过氧化氢溶液
D．一定量的镁在过量的氧气中充分燃烧
【答案】D
【解析】
【分析】
【详解】 A、向一定量的稀硫酸中逐滴加入氢氧化钙溶液，溶液应由酸性变为碱性，pH逐渐变大，图像不符，错误。
B、向等质量的铝、锌中分别加入足量的等浓度稀盐酸，刚开始盐酸不足，金属过量，产生氢气质量相同图像应该重合，图像不符，错误。
C、二氧化锰只能改变反应的速度，不能改变生成氧气多少，生成氧气质量应相等，图像不符，错误。
D、一定量的镁在过量的氧气中充分燃烧，镁完全反应，氧气有剩余，根据质量守恒反应的镁和氧气质量总和等于生成氧化镁质量，图像符合，正确。
故选：D。
10．下列图象能正确反映对应变化关系的是（ ）
A．煅烧一定质量的石灰石
B．往氢氧化钾溶液中逐滴加入蒸馏水
C．某温度下，向一定量硝酸钾不饱和溶液中不断加入硝酸钾
D．将等质量金属分别与足量的质量分数相同的稀硫酸反应
【答案】C
【解析】
【分析】
【详解】
A、煅烧石灰石时，石灰石中的碳酸钙分解生成氧化钙和二氧化碳，随着反应进行，固体质量减小，但是不能减小到0，该选项对应关系不正确；
2020-2021中考化学pH的变化图像综合经典题附答案
一、中考初中化学pH的变化图像
1．下面四个图像的变化趋势，分别对应四种操作过程，其中正确的是（ ）
A．某温度下，向一定量接近饱和的硝酸钾溶液中不断加入硝酸钾晶体
B．向氯化铁和盐酸的混合溶液中加入过量的氢氧化钠溶液
C．用等质量的双氧水制取氧气
D．氢氧化钠溶液加足量的水稀释
【答案】B
【解析】
【分析】
【详解】
A、某温度下，向一定量接近饱和的硝酸钾溶液中不断加入硝酸钾晶体，硝酸钾继续溶解至饱和，过程中溶液的溶质质量分数增大，至饱和溶液的溶质质量分数不再改变，与图象不一致；故A不正确；
B、向氯化铁和盐酸的混合溶液中加入过量的氢氧化钠溶液，氢氧化钠先和盐酸反应生成氯化钠和水，至盐酸完全反应后，氯化铁和氢氧化钠反应生成氢氧化铁和氯化钠，开始生成氢氧化铁沉淀，直至氯化铁完全反应后，沉淀质量不再增加，故B正确；
C、用相等质量的双氧水来制取氧气时，有催化剂时放出氧气速度比不加催化剂快，但最终产生氧气的质量是相同的，故C不正确；
D、氢氧化钠溶液中加足量的水稀释，随着不断加水稀释溶液的碱性越来越弱，但应仍为碱性，不可能成为酸性，与图象不符，故D不正确。故选B。
2．下列四个图形的变化趋势能正确描述对应操作的是（ ）
A．足量的铁片和镁条分别与等质量、等质量分数的稀盐酸反应
B．将浓盐酸敞口放置在空气中
C．向氢氧化钠和硝酸钡的混合溶液中逐滴加入稀硫酸
D．向pH=2的盐酸溶液中加水稀释
【答案】A
【解析】
【分析】
【详解】
A、在金属活动性顺序中，镁和铁排在氢的前面，可以与盐酸发生置换反应生成氢气，镁排在铁的前面，故反应速度比铁快，在图像中，斜率表示的就是反应的速度，斜率越大，反应速度越大，足量的镁与铁与相同的酸反应，生成氢气的质量相同，故A正确；
B、浓盐酸具有挥发性，易挥发出溶质氯化氢，导致溶质质量分数降低，而图象显示其质量分数增大，故B错误；
C、硝酸钡和硫酸反应生成不溶于水的硫酸钡沉淀，一开始就会出现沉淀，而图像显示是过一段时间才出现沉淀，故C错误；
2020-2021中考化学 pH的变化图像综合试题含答案
一、中考初中化学pH的变化图像
1．某校化学小组在利用硫酸和氢氧化钾两溶液探究酸碱中和反应时，利用数字化传感器测得烧杯中溶液pH的变化图像如图所示。下列说法正确的是
A．图中c点所示溶液呈碱性
B．图中a点所示溶液中，含有的溶质是K2SO4和H2SO4
C．该实验是将氢氧化钾溶液逐滴滴入到盛有硫酸溶液的烧杯中
D．由c点到d点的变化过程中没有发生化学反应
【答案】D
【解析】
【分析】
【详解】
A、根据图示，c点所示溶液pH﹤7，呈酸性，选项A不正确；
B、从图中溶液的pH由大逐渐变小可知，该实验是将硫酸溶液逐滴滴入到盛有氢氧化钾溶液的烧杯中，图中a点所示溶液pH﹥7，呈碱性，溶液中氢氧化钾没有全部被反应，溶液中含有的溶质应该是K2SO4和KOH，选项B不正确；
C、根据图中溶液的pH变化情况，溶液的pH起点大于7，且随着试剂的加入pH由大逐渐变小，可见该实验是将硫酸溶液逐滴滴入到盛有氢氧化钾溶液的烧杯中，选项C不正确；
D、图中b点溶液的pH=7，此时硫酸和氢氧化钾恰好完全反应，继续加入稀硫酸，稀硫酸不和溶液中的其他物质反应，因此溶液的酸性逐渐增强，pH继续减小。根据分析，虽然由c点到d点的变化过程中溶液pH继续减小，但变化中没有生成新物质，没有发生化学反应，选项D正确。故选D。
2．以下文字叙述与图像不相符的是
A．等质量的Zn、Fe分别与足量等质量分数的稀硫酸反应 B．向盐酸和CuCl2混合溶液中加入足量的NaOH
C．在密闭容器中用红磷测定空气中氧气的含量
D．向某氢氧化钠溶液中逐滴滴入稀硫酸
【答案】C
【解析】
【分析】
【详解】
A、铁的相对原子质量比锌小，金属活动性比锌弱，因此反应速率比锌小，产生的氢气比锌多，该图能正确反映对应操作，故不符合题意；
B、氢氧化钠溶液先和盐酸反应生成氯化钠和水，当盐酸反应完毕后，氢氧化钠溶液再和氯化铜溶液反应生成氢氧化铜沉淀和氯化钠，所以开始没有沉淀生成，该图能正确反映对应操作，故不符合题意；

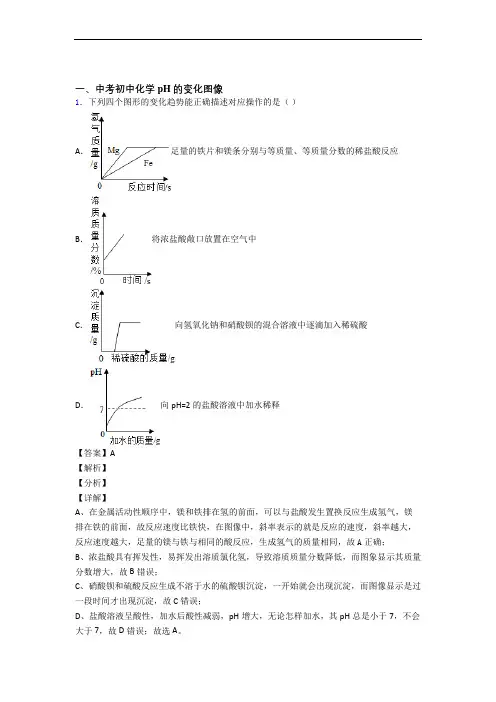

2020-2021宁波备战中考化学pH的变化图像综合练习题
一、中考初中化学pH的变化图像
1．下列四个图形的变化趋势能正确描述对应操作的是（ ）
A．足量的铁片和镁条分别与等质量、等质量分数的稀盐酸反应
B．将浓盐酸敞口放置在空气中
C．向氢氧化钠和硝酸钡的混合溶液中逐滴加入稀硫酸
D．向pH=2的盐酸溶液中加水稀释
【答案】A
【解析】
【分析】
【详解】
A、在金属活动性顺序中，镁和铁排在氢的前面，可以与盐酸发生置换反应生成氢气，镁排在铁的前面，故反应速度比铁快，在图像中，斜率表示的就是反应的速度，斜率越大，反应速度越大，足量的镁与铁与相同的酸反应，生成氢气的质量相同，故A正确；
B、浓盐酸具有挥发性，易挥发出溶质氯化氢，导致溶质质量分数降低，而图象显示其质量分数增大，故B错误；
C、硝酸钡和硫酸反应生成不溶于水的硫酸钡沉淀，一开始就会出现沉淀，而图像显示是过一段时间才出现沉淀，故C错误；
D、盐酸溶液呈酸性，加水后酸性减弱，pH增大，无论怎样加水，其pH总是小于7，不会大于7，故D错误；故选A。
2．下列图象能正确反映其对应操作中各量变化关系的是 ( )
A．将饱和石灰水敞口放置在空气中一段时间
B．稀释等质量的30%的H2SO4溶液和10%的H2SO4溶液
C．等质量的锌、铁与足量的稀硫酸反应，产生氢气的质量
D．向一定量的CuSO4溶液中加入足量的铁粉
【答案】D
【解析】
【分析】
【详解】
A、饱和石灰水中的氢氧化钙会吸收空气中的二氧化碳生成碳酸钙沉淀和水，所以溶液的质量减少，图象不能正确反映其对应操作中各量变化关系，不符合题意；
B、硫酸加水稀释仍显酸性，pH小于7，不会等于7，且10%的稀硫酸的pH要比30%的稀硫酸的pH大，图象不能正确反映其对应操作中各量变化关系，不符合题意；
C、根据化学方程式Zn + H2SO4= ZnSO4+ H2↑，Fe + H2SO4= FeSO4+ H2↑可知，每65份质量的锌能生成2份质量的氢气，每56份质量的铁能生成2份质量的氢气，等质量的锌、铁与足量的稀硫酸反应，产生氢气的质量铁大于锌，图象不能正确反映其对应操作中各量变化关系，不符合题意；
备战中考化学 金属与酸反应的图像 综合题附详细答案
一、中考初中化学金属与酸反应的图像
1．向一定量的稀盐酸中，分别加入足量的水、金属铁、氢氧化钙溶液、硝酸银溶液，下列图示正确的是
A． B． C． D．
【答案】D
【解析】
【分析】
铁和稀盐酸反应生成氯化亚铁和氢气，稀盐酸和氢氧化钙反应生成氯化钙和水，稀盐酸和硝酸银反应生成氯化银和硝酸。
【详解】
A、向一定量的稀盐酸中加入足量的水时，酸性减弱，pH升高，但不会变成中性或碱性，pH只会接近7，故A不正确；
B、活泼金属和酸接触就会放出氢气，铁和稀盐酸反应生成氯化亚铁和氢气，起点应该从零开始，故B不正确；
C、一定量的稀盐酸和氢氧化钙反应生成氯化钙和水，随着反应的进行，溶液的质量增加，反应完全后溶液质量不变，故C不正确；
D、稀盐酸和硝酸银反应生成氯化银和硝酸，随着反应的进行，沉淀的质量增加，反应完全，质量不变，故D正确。故选D。
2．下列四个图像中分别表示四个化学兴趣小组活动中的数据及处理情况，其中错误的是
A．图甲：加水稀释氢氧化钠溶液
B．图乙：足量的锌和铁分别加入等质量同浓度的稀硫酸中
C．图丙：加热一定质量的KMnO4
固体
D．图丁：往饱和石灰水加入少量生石灰
【答案】B
【解析】
【分析】
【详解】
A．氢氧化钠溶液呈碱性，pH大于7，加水稀释氢氧化钠溶液，pH不断减小至无限接近于7，故A正确；
B．足量的锌和铁分别加入等质量同浓度的稀硫酸，产生氢气质量相等，故B错误；
C．一定质量的KMnO4固体在加热条件下生成锰酸钾、二氧化锰和氧气，固体质量不断减少，当完全分解时固体质量达到最小值，之后不再变化，故C 正确；
D、往饱和石灰水中加入少量生石灰，生石灰与水反应放热，温度升高，氢氧化钙的溶解度减小，溶质质量分数减小，当完全反应后温度降低到室温时，溶解度不变，饱和溶液的溶质质量分数不变，故D正确。
答案选B。
【点睛】
本题考查物质的性质的图象题，注意起点、拐点与终点的含义。
2020-2021备战中考化学 金属与酸反应的图像 培优易错试卷练习(含答案)含详细答案
一、中考初中化学金属与酸反应的图像
1．下列图象能正确反应对应变化关系的是（ ）
A．表示水通电分解产生的气体质量m与反应时间t的关系
B．表示两份完全相同的双氧水在有无MnO2的情况下，产生O2的质量m与反应时间t的关系
C．表示等质量的Fe、Mg与足量稀盐酸的反应
D．向稀盐酸中逐渐滴加NaOH溶液至过量
【答案】D
【解析】
【分析】
【详解】
A、水通电时，产生氢气和氧气的体积比是2：1，不是质量比，不符合题意；
B、在该反应中，加入的二氧化锰属于催化剂，只能改变反应速率，产生氧气的质量相等，不符合题意；
C、铁与稀盐酸反应：22Fe+2HCl=FeCl+H，镁与稀盐酸反应：22Mg+2HCl=MgCl+H，铁的相对分子质量大于镁，故等质量的Fe、Mg与足量稀盐酸的反应，镁产生的氢气多，而且镁反应速率快，不符合题意；
D、向稀盐酸中逐渐滴加NaOH溶液至过量，一开始，pH<7，氢氧化钠与稀盐酸反应生成氯化钠与水，随着反应的进行，pH逐渐增大，待氢氧化钠与稀盐酸恰好完全反应时，pH=7，氢氧化钠过量后，pH>7，符合题意。 故选D。
2．下列四个图像分别对应四个变化过程，其中正确的是（ ）
A．一定量的饱和石灰水中加入氧化钙
B．常温下，相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸反应
C．等体积，等浓度的双氧水制取氧气
D．向硫酸铜溶液中加入铁粉
【答案】B
【解析】
【分析】
【详解】
A、一定量的饱和石灰水中加入氧化钙，氧化钙和水反应生成氢氧化钙放热温度升高，溶剂减少，故溶质会减少，当水和氧化钙完全反应，溶质质量为零，图像不符，故A错。
B、常温下，相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸反应，刚开始酸不足，金属过量生成氢气质量相同，随着酸的增加金属越来越少，锌先反应完，铁再反应完，锌相对原子质量大生成氢气质量小于铁生成氢气质量，图像相符，符合题意。
图像题 pH的变化图像知识点(大全)
图像题PH的变化图像知识点（大全）
一、化学图像题pH的变化图像（稀释或中和〉
下列图象分别与选项中的操作项对应，其中不合理的是（）
向一定量CuSCU溶液和稀硫酸的混合溶液中滴加NaOH溶液
【来源】2020年河南省'漂河市实验中学中考一模化学试题
【答案】D
【解析】
【详解】
A、向一定量的NaOH溶液滴加盐酸中至过量，碱性逐渐变弱，酸性逐渐增强，pH值的变化是从大于7逐渐的减小到小于7,故选项图象与选项中的操作项对应合理：
B、某温度下，将KNO?固体不断地加入水中，所得溶液的溶质的质量分数由。不断增大，当达到饱和时溶质质量分数不再增大，故选项图象与选项中的操作项对应合理：
C、向一定量CuSO4溶液和稀硫酸的混合溶液中滴加NaOH溶液，先与硫酸反应，开始时不会生成沉淀，硫酸消耗完后再与硫酸铜反应会生成氢氧化铜沉淀，故沉淀的质量先是零，再不断上升，最后形成一条水平直线，故选项图象与选项中的操作项对应合理；
D、持续不断地加热一定质量的碳酸氢钠固体，碳酸氢钠受热分解生成了碳酸钠、水和二氧化碳，剩余固体的质量不为0,故选项图象与选项中的操作项对应不合理。
故选D。 1.
往一定量的NaOH溶液中滴加稀盐酸至过量
某温度下，将KNCh固体不断地加入水中
持续不断地加热一定质量的碳酸氢钠固体 A.
溶质质量分数出B.
A.一定量的稀硫酸中加入锌粒
B.向pH=l的溶液中加水
C.加热KCIO3和MnO2的混合物制02
D.一定量的CuSO4溶液中加NaOH溶液
【来源】2015年初中毕业升学考试（湖南益阳卷）化学（带解析）
【答案】D
【解析】
【分析】
解答图像类的题目抓住“三点一走势”，即首先看清楚横、纵坐标各表示的量，然后从起始点、转折点、终点还有量的变化趋势来进行分析解答。
【详解】
A、一定量的稀硫酸中加入锌粒，产生的氢气质量应不断增大，直至反应结束后不变，错误；B、向pH=l的溶液中加水，随着水量的增加，溶液的溶质质量分数就越小，酸性就越弱，PH就不断增大，但不会大于7,错误；C、加热KCIO3和MnO2的混合物制。2,由于二氧化锦是催化剂，质量不变，故反应后剩余的固体质量不可能变为0,错误；D、一定量的CuSO4溶液中加NaOH溶液，发生反应：CuSO4+2NaOH==Cu（OH）2xk+Na2SO4,故生成的沉淀质量随着NaOH溶液的加入而不断增大，直至反应结束后不变，正确，故选D
2020-2021备战中考化学压轴题专题复习—探究题的综合含详细答案
一、中考初中化学科学探究题
1．氢氧化钠是常见的碱，为探究氢氧化钠的化学性质，同学们做了如下实验：
（资料）氯化镁溶液不能使酚酞溶液变红。
（1）A中溶液呈红色，说明氢氧化钠溶液显碱性，要测定它的酸碱度，可使用_____。
（2）B中没有明显的现象，该反应真的发生了吗？有同学提出，可向反应后的溶液中加入某些物质，根据相应的现象来判断，下列分析正确的有_____（填数字序号）
①加入Na2CO3溶液，如果不产生气泡，能证明反应发生
②加入CuSO4溶液，如果不产生蓝色沉淀，能证明反应发生。
③加入紫色石蕊溶液，如果溶液呈紫色，能证明反应发生。
（3）C中发生反应的化学方程式是_____。该实验证明碱能与某些盐反应。
（4）实验结束后，将三支试管中的物质倒入一只洁净的烧杯中，烧杯中出现白色沉淀，静置，上层清液无色。
（提出问题）上层清液中溶质的成分是什么呢？（指示剂除外）
（作出猜想）经过讨论，大家作出两种合理的猜想：
①NaCl；②______
（实验验证）将猜想②补充完整并设计实验加以验证。
实验操作 实验现象 结论
取少量上层清液于试管中，滴加____溶液 _________ 猜想②正确
老师提醒同学们，实验结束后氢氧化钠溶液仍要密封保存，原因是_____（用化学方程式表示）
【答案】pH试纸 ①②③ 2NaOH+MgCl2＝Mg（OH）2↓+2NaCl NaCl和MgCl2 氢氧化钠
出现白色沉淀 CO2+2NaOH＝Na2CO3+H2O
【解析】
【分析】
氢氧化钠溶液显碱性，内能是无色酚酞试液变红，氢氧化钠与氯化镁反应生成氢氧化镁白色沉淀和氯化钠，二氧化碳与氢氧化钠反应生成碳酸钠和水。
【详解】 （1）A中溶液呈红色，说明氢氧化钠溶液显碱性，要测定它的酸碱度，可使用pH试纸。
（2）B中没有明显的现象，加入下列物质：①加入Na2CO3溶液，如果不产生气泡，能证明反应发生；②加入CuSO4溶液，如果不产生蓝色沉淀，能证明反应发生；③加入紫色石蕊溶液，如果溶液呈紫色，能证明反应发生；故选①②③ 。
2020-2021备战中考化学 金属与酸反应的图像综合试题含答案解析
一、中考初中化学金属与酸反应的图像
1．如图表所示4个图象中，能正确反映变化关系的是
A．足量镁和铝分别放入等质量、等浓度的稀盐酸中
B．镁在空气中加热
C．加热一定质量的高锰酸钾固体
D．向一定质量的二氧化锰中加入过氧化氢溶液
【答案】B
【解析】
【分析】
【详解】
A、根据反应的化学方程式及其质量关系：22Mg+2HCl=24MgCl+3H72，325421961872Al+6HCl=2AlCl+3H32可知 ，足量的镁和铝分别放入等质量、等浓度的稀盐酸中，酸能完全反应，因此反应生成的氢气质量相同，产生相同质量的氢气，消耗镁的质量大于
铝的质量，图像不能正确反映变化关系，不符合题意；
B、镁与空气中的氧气反应生成氧化镁，根据质量守恒定律，反应物质量应该等于生成物质
量，因此固体的质量不断增加，图像能正确反映变化关系，符合题意；
C、高锰酸钾受热分解生成了锰酸钾、二氧化锰和氧气，固体的质量减小，锰元素的质量不变，因此固体中锰元素的质量分数应当增加，图像不能正确反映变化关系，不符合题意；
D、向一定质量的二氧化锰中加入过氧化氢溶液，二氧化锰是该反应的催化剂，质量不变，图像不能正确反映变化关系，不符合题意。故选B。
2．下列所示的四个图像，能正确反映对应变化关系的是
A．向一定量的硝酸铜和硝酸镁的混合溶液中加入铁粉
B．等质量的镁和铁分别与等质量、等浓度足量的稀硫酸反应
C．向一定量的氢氧化钠溶液中 滴加pH=3的稀盐酸
D．向一定量的含有 盐酸的氯化铜溶液中滴加氢氧化钠溶液
【答案】B
【解析】
【分析】
【详解】
A、铁的金属活动性比铜强，比镁弱，向一定量的硝酸铜和硝酸镁的混合溶液中加入铁粉，铁不能与硝酸镁溶液反应，铁能与硝酸铜溶液反应生成硝酸亚铁溶液和铜，参加反应的铁的质量小于生成铜的质量，则溶液的质量应减少，故错误；
B、等质量的镁和铁分别与等质量、等浓度足量的稀硫酸反应，横坐标是硫酸的量，故等量
2020-2021中考化学 金属及酸碱盐反应的图像 培优 易错 难题练习(含答案)及答案
一、中考初中化学金属及酸碱盐反应的图像
1．只含一种杂质的硫酸溶液M,加入足量的氢氧化钡溶液后，再加足量的稀盐酸，过程如图所示。下列判断合理的是
A．M中一定含有碳酸钠
B．图中ab间(不含a、b两点)滴入酚酞溶液变红色
C．bc 段表示沉淀部分消失，有气泡产生
D．d点溶液中的溶质为两种
【答案】B
【解析】
【分析】
稀硫酸和氢氧化钡反应生硫酸钡沉淀和水，硫酸钡不溶于稀盐酸中，稀盐酸和氢氧化钡反应生成氯化钡和水。根据题意，只含一种杂质的硫酸溶液M，加入足量的氢氧化钡溶液后，再加足量的稀盐酸，开始沉淀增加，然后沉淀不变，最后沉淀减少一部分，然后保持不变。
【详解】
A、M中一定不含有碳酸钠，因为是硫酸和碳酸钠二者反应生硫酸钠和水、二氧化碳，不能共存，不符合题意；
B、ab过程中沉淀不变，说明加入的盐酸与过量的氢氧化钡反应，氢氧化钡显碱性，故图中ab间（不含a、b两点）滴入酚酞溶液变红色，符合题意；
C、bc段表示沉淀部分消失，因为溶液中不可能存在碳酸根，故沉淀中没有碳酸盐沉淀，故无气泡产生，不符合题意；
D、d点溶液中有溶于盐酸的沉淀与盐酸反应生成的盐，有盐酸与剩余的氢氧化钡反应生成的氯化钡，还可能有剩余的盐酸，故溶质不少于两种，不符合题意。故选B。
2．下列图像分别与选项中的操作相对应，其中不合理的是 A．向MnO2中加入过氧化氢溶液
B．向一定量硫酸铜溶液中加入铝
C．向一定量不饱和的硝酸钾溶液中加入硝酸钾晶体（不考虑温度变化）
D．向硫酸铜和稀硫酸的混合溶液中，滴加氢氧化钡溶液
【答案】D
【解析】
【分析】
【详解】
A、过氧化氢在二氧化锰催化作用下生成水和氧气，二氧化锰是催化剂，反应前后质量和化学性质均不变，故A正确；
B、铝和硫酸铜反应生成硫酸铝和铜，反应的关系式为42432Al+3CuSO=+3CuAlSO54192，54份的铝和硫酸铜反应生成192份的铜，则溶液的质量减少，反应完全，溶液的质量不变，故B正确；
备战中考化学金属及酸碱盐反应的图像综合经典题附答案解析
一、中考初中化学金属及酸碱盐反应的图像
1．下列所示的图象能反映相对应实验的是
A．向pH=12的Ca（OH）2溶液中不断加水稀释
B．向碳酸氢钠固体中逐滴加入稀盐酸至过量
C．在40℃，将饱和的硝酸钾溶液恒温蒸发水分至有晶体析出
D．将足量的金属镁片和锌片分别和等量等溶质质量分数的稀硫酸混合
【答案】B
【解析】
【分析】
【详解】
A、向pH=12的Ca(OH)2中不断加水，稀释Ca(OH)2，使碱性减弱，PH不断减小，但不可能会小于7，故A错误，
B、向碳酸氢钠固体中逐滴加入稀盐酸至过量，发生反应：NaHCO3+HCl=NaCl+H2O+CO2↑，故随着反应的进行，产生的气体质量不断增大，故B正确，
C、在40℃，将饱和的硝酸钾溶液恒温蒸发水分至有晶体析出，由于温度不变，故同温下的饱和溶液的溶质质量分数不变，故C错误，
D、将足量的金属镁片和锌片分别和等质量等溶质质量分数的稀硫酸混合，产生氢气的氢元素全部来自酸，故当消耗的稀硫酸质量相等时，产生的氢气也相等，故D错误，故选B。
【点睛】
解答图像类的题目抓住“三点一走势”，即首先看清楚横、纵坐标各表示的量，然后从起始点、转折点、终点还有量的变化趋势来进行分析解答。
2．向一定量的Ba（OH）2溶液中逐滴加入稀H2SO4下列图象中V表示加入稀H2SO4的体积,其中正确的是
A．
B．
C．
D．
【答案】A
【解析】
【分析】
【详解】
A、硫酸与氢氧化钡反应会生成水与硫酸钡沉淀，随着反应的进行沉淀量不断增大，直至恰好反应，沉淀量不再改变，图象正确，故此选项正确；
B、硫酸与氢氧化钡反应会生成水与硫酸钡沉淀，一开始就有沉淀生成，图象错误，故此选项错误；
C、氢氧化钡显碱性，随着酸量的增加溶液的碱不断减少，pH值变小，直至恰好反应pH=7，再加入稀硫酸酸性不断增强，pH小于7，图象错误，故此选项错误；
D、氢氧化钡显碱性，随着酸量的增加溶液的碱不断减少，pH值变小，直至恰好反应pH=7，再加入稀硫酸酸性不断增强，pH小于7，图象错误，故此选项错误。
