(化学)初三化学图像题 pH的变化图像(一)解题方法和技巧及练习题
（化学）初三化学图像题 pH的变化图像(一)解题方法和技巧及练习题
一、化学图像题 pH的变化图像（稀释或中和）
1．现有一定质量的盐酸和2CaCl的混合溶液,向其中逐滴加入过量某物质X,溶液的pH随滴入X的量的变化关系如下图所示(已知2CaCl溶液.NaCl溶液均为中性)｡则X可能是（ ）
A．水 B．澄清石灰水 C．纯碱溶液 D．3CaCO固体
【来源】2017年江苏省徐州市泉山区撷秀中学中考三模化学试题
【答案】C
【解析】
【分析】
【详解】
已知氯化钙溶液呈中性，盐酸呈酸性，盐酸与氯化钙的混合溶液呈酸性，pH值小于7，则有：
A、向盐酸与氯化钙的混合溶液中加水，酸性溶液不断稀释，pH值无限的接近7，不会等于和大于7，A选项物质的加入与图中pH值的变化关系不对应，不符合题意；
B、向盐酸与氯化钙的混合溶液中加澄清石灰水，氢氧化钙与盐酸反应生成氯化钙和水，氢氧化钙溶液呈碱性，溶液的pH值由小于7逐渐增加，氢氧化钙与盐酸恰好完全时pH值等于7，继续加入，立即大于7，并逐渐增加，B选项物质的加入与图中pH值的变化关系不对应，不符合题意；
C、向盐酸与氯化钙的混合溶液中加纯碱溶液，盐酸先与碳酸钠反应生成氯化钠、二氧化碳和水，氯化钠溶液呈中性，盐酸反应完之后氯化钙与碳酸钠反应生成碳酸钙沉淀和氯化钠。随着碳酸钠溶液的加入，混合液的pH值由小于7逐渐增加，盐酸恰好完全反应时等于7，碳酸钠和氯化钙的反应过程中维持等于7，氯化钙完全反应后，pH大于7，C选项物质的加入与图中pH值的变化关系对应，符合题意；
D、向盐酸与氯化钙的混合溶液中加碳酸钙固体，盐酸与碳酸钙反应生成氯化钙、二氧化碳和水，碳酸钙难溶于水，随着碳酸钙的加入，混合液的pH值由小于7逐渐增加，盐酸恰好完全反应时等于7，最后维持等于7，不会继续增加，D选项物质的加入与图中pH值的变化关系不对应，不符合题意。故选C。
2．下列四个图象，分别对应四种操作过程，其中正确的是（ ） A．向氢氧化钠溶液中加入足量水稀释
B．某温度下，向接近饱和的氯化钠溶液中加入氯化钠晶体
C．向氯化铁和盐酸的混合溶液中加入过量氢氧化钠溶液
D．向两份同体积和相同质量分数的盐酸溶液中分别加入足量的铁粉和镁粉
【来源】备战2020中考化学考题专项训练——专题三：酸和碱
【答案】C
【解析】
【详解】
A、向氢氧化钠溶液中加入足量水稀释，pH值逐渐减小，但不能小于7；故选项错误；
B、某温度下，向接近饱和的氯化钠溶液中加入氯化钠晶体，溶质质量分数逐渐变大，待达到饱和状态时，质量分数不在改变；故选项错误；
C、向氯化铁和盐酸的混合溶液中加入过量氢氧化钠溶液，氢氧化钠先与稀盐酸反应产生氯化钠和水，然后与氯化铁反应产生氢氧化铁沉淀；故选项正确；
D、向两份同体积和相同质量分数的盐酸溶液中分别加入足量的铁粉和镁，产生氢气质量相等，但镁的金属活动性强，反应速率快，图像的斜率大；故选项错误；
故选：C。
3．下列图像能正确反映对应变化关系的是 A．加水稀释氯化钠溶液
B．在饱和KNO3溶液中加入KNO3固体
C．向稀盐酸和氯化铜的混合溶液中加入氢氧化钠溶液
D．硝酸铵溶于水时溶液的温度变化
【来源】2019年福建省泉州市晋江初中中考二模化学试题
【答案】C
【解析】
【分析】
【详解】
A、氯化钠是中性溶液，pH=7，加水稀释后，pH值不会改变，不符合题意；
B、在饱和KNO3溶液中加入KNO3固体，硝酸钾不会再溶解，溶质质量不变，溶质质量分数也不会发生变化，不符合题意；
C、向稀盐酸和氯化铜的混合溶液中加入氢氧化钠溶液，氢氧化钠先和稀盐酸反应生成氯化钠和水，待稀盐酸完全反应后，氢氧化钠再和氯化铜反应生成氢氧化铜沉淀，故一开始无沉淀产生，待稀盐酸完全反应后，沉淀质量逐渐增加，待氯化铜完全反应后，沉淀质量不变，符合题意；
D、硝酸铵溶于水吸热，溶液温度应该降低，不符合题意。
故选C。
4．向稀盐酸中加入Z物质，其pH变化情况如图所示，则Z物质是（ ）
A．H2O B．AgNO3固体 C．浓盐酸 D．KOH固体
【来源】2016年初中毕业升学考试（重庆B卷)化学（带解析)
【答案】B
【解析】
试题分析：A、向稀盐酸中加入水，酸性逐渐变弱，pH越小， pH应逐渐变大，错误；B、稀盐酸与硝酸银溶液反应生成氯化银沉淀和硝酸，反应前后酸性强弱程度不变，pH不变，正确；C、向稀盐酸中加入浓盐酸，酸性增强， pH应逐渐变小，错误；D、向稀盐酸中加入氢氧化钾固体，生成氯化钾和水，完全反应时显中性，继续加入氢氧化钾，显碱性，pH逐渐变大，错误。故选B．
考点：酸的化学性质、溶液的酸碱性与pH值的关系
5．X、Y分别是稀盐酸或氢氧化钠溶液中的一种。X与Y发生反应过程中溶液pH变化如图所示。则下列说法正确的是（ ）
A．X是稀盐酸
B．向a点的溶液中加入石蕊试液，试液会变蓝
C．b点表明此时盐酸与氢氧化钠恰好完全反应
D．c点溶液中的溶质仅是NaOH
【来源】2019年陕西省长安区中考一模化学试题
【答案】C
【解析】
【详解】
A、由图可知，随着X质量的增加，pH逐渐增大至大于7，故X是氢氧化钠，不符合题意；
B、a点，pH<7，溶液显酸性，加入石蕊试液，溶液变红，不符合题意；
C、b点，pH=7，表示氢氧化钠和稀盐酸恰好完全反应，符合题意；
D、氢氧化钠和稀盐酸反应生成氯化钠和水，c点pH>7，说明溶液中的溶质为NaOH和NaCl，不符合题意。 故选C。
6．下列四个图像反映了对应实验过程中相关量的变化，其中不正确的是（ ）
A．将等质量、形态不同的大理石分别与足量质量分数相同的稀盐酸反应
B．一定压强下，氧气的溶解度受温度影响的变化曲线
C．等质量的镁粉和铁粉与足量同浓度的稀盐酸反应
D．硫酸溶液稀释过程中pH的变化曲线
【来源】2019年陕西省宝鸡市渭滨区滨河中学中考一模化学试题
【答案】B
【解析】
【详解】
A、等质量形状不同的大理石分别与足量相同的稀盐酸反应，粉末状的大理石反应的时间短，故正确；
B、由于气体的溶解度随温度的升高而降低，所以该图象应该是一条下降的曲线，故错误；
C、镁的金属活动性比铁强，故与稀盐酸反应时镁的反应速度要快一些（图象更陡一些），同质量的镁要比铁生成的氢气要多，故最终镁的曲线应该在铁的上面，故正确；
D、由于硫酸稀释时酸性会不断减弱，故其pH会不断增大，但不管怎样稀释溶液也不会呈中性，即溶液的pH只能永远的接近7但不会达到7，故正确。 故选B。
7．向滴有酚酞的盐酸溶液中逐滴加入氢氧化钠溶液，所得溶液的pH与加入溶液体积关系如图所示。下列说法错误的是
A．开始反应一段时间中溶液温度逐渐升高
B．恰好完全反应时A点对应溶液的溶质是NaCl
C．该化学反应属于复分解反应
D．反应过程中溶液的颜色由红色变为无色
【来源】2019年山东省淄博市张店区中考模拟化学试题
【答案】D
【解析】
【分析】
【详解】
A、中和反应属于放热反应，开始反应一段时间中溶液温度逐渐升高，故选项说法正确。
B、A点时溶液的pH等于7，溶液显中性，说明两者恰好完全反应，所得溶液中的溶质为NaCl，故选项说法正确。
C、中和反应属于复分解反应，故选项说法正确。
D、滴有酚酞的盐酸溶液显无色，逐滴加入氢氧化钠溶液，最终溶液显碱性，溶液显红色，故选项说法错误。
故选：D。
8．装有50g稀硫酸的小烧杯中，不断慢慢滴加10%的Ba（OH）2溶液至过量。有关量的变化情况见图（横坐标表示氢氧化钡溶液的质量，纵坐标表示小烧杯中量的变化）。其中肯定不正确的是（ ）
A． B． C． D．
【来源】人教版2018届九年级下册化学同步课时练习：第十单元 实验活动7 溶液酸碱性的检验
【答案】B
【解析】
【分析】
【详解】
A、沉淀随Ba(OH)2溶液的加入逐渐变大，稀硫酸反应完后不再增加，选项A正确；
B、稀硫酸和氢氧化钡反应生成水，氢氧化钡溶液中也含水，随着氢氧化钡溶液的加入，即使反应结束水的质量也应该不断增加，选项B不正确；
C、溶液的pH随Ba(OH)2溶液的加入逐渐变大，选项C正确；
D、硫酸与Ba(OH)2溶液反应生成沉淀，溶质质量分数变小，恰好反应时为零，Ba(OH)2溶液过量后溶质质量分数变大，选项D正确。故选B。
9．下列图象能正确反映对应实验操作的是（ ）
A．向氯化钾和硫酸铜的混合溶液中滴加氢氧化钠溶液
B．在一定量的稀盐酸中加入过量石灰石
C．向盛有一定量稀硫酸的烧杯中不断加水稀释 D．将等质量的镁粉和铝粉分别与足量等浓度的稀硫酸反应
【来源】2019年山东省泰安市新泰市中考一模化学试题
【答案】B
【解析】
【分析】
【详解】
A、向氯化钾和硫酸铜的混合溶液中滴加氢氧化钠溶液，氢氧化钠和硫酸铜反应生成氢氧化铜沉淀，沉淀质量从零开始逐渐增大，然后不变，所以沉淀质量从零开始逐渐增大，然后不变，故A错误；
B、每100份质量的碳酸钙和盐酸反应生成氯化钙、水和44份质量的二氧化碳，所以在一定量的稀盐酸中加入过量石灰石，溶液会逐渐增大，然后不变，故B正确；
C、稀硫酸是酸性溶液，酸性溶液无论如何加水稀释都不会变成中性或碱性溶液，pH不会大于和大于7，故C错误；
D、铝的金属活动性比镁的金属活动性弱，每54份质量的铝和足量的酸反应会生成6份质量的氢气，每24份质量的镁会与足量的酸反应生成2份质量的氢气，所以将等质量的镁粉和铝粉分别与足量等浓度的稀硫酸反应，镁的反应速率快，铝生成的氢气多，故D错误。
故选B。
10．把盐酸溶液逐滴滴入到氢氧化钠溶液中直至过量，这个过程中溶液pH的变化曲线为（ ）
A． B．

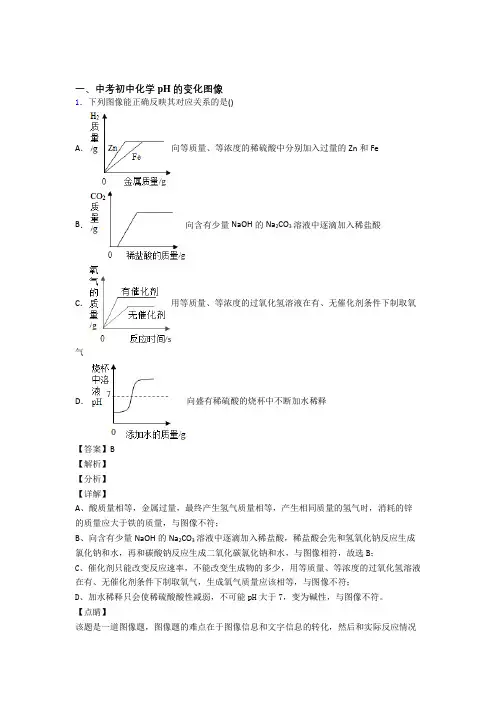

2020-2021备战中考化学 pH的变化图像综合试题附答案
一、中考初中化学pH的变化图像
1．下列图像能正确反映其对应关系的是()
A．向等质量、等浓度的稀硫酸中分别加入过量的Zn和Fe
B．向含有少量NaOH的Na2CO3溶液中逐滴加入稀盐酸
C．用等质量、等浓度的过氧化氢溶液在有、无催化剂条件下制取氧气
D．向盛有稀硫酸的烧杯中不断加水稀释
【答案】B
【解析】
【分析】
【详解】
A、酸质量相等，金属过量，最终产生氢气质量相等，产生相同质量的氢气时，消耗的锌的质量应大于铁的质量，与图像不符；
B、向含有少量NaOH的Na2CO3溶液中逐滴加入稀盐酸，稀盐酸会先和氢氧化钠反应生成氯化钠和水，再和碳酸钠反应生成二氧化碳氯化钠和水，与图像相符，故选B；
C、催化剂只能改变反应速率，不能改变生成物的多少，用等质量、等浓度的过氧化氢溶液在有、无催化剂条件下制取氧气，生成氧气质量应该相等，与图像不符；
D、加水稀释只会使稀硫酸酸性减弱，不可能pH大于7，变为碱性，与图像不符。
【点睛】
该题是一道图像题，图像题的难点在于图像信息和文字信息的转化，然后和实际反应情况对应是否相符。
2．下列图像不能正确反映其对应操作的是（ ）
A．a图在一定量的AgNO3溶液中逐滴加入NaCl溶液
B．b图足量的Zn和Mg分别与一定量的等体积等质量分数的稀硫酸反应
C．c图向稀盐酸中逐滴加入NaOH溶液
D．d图等质量块状和粉末状CaCO3分别与足量等体积等质量分数的稀盐酸反应
【答案】B
【解析】
【分析】
【详解】
A、在一定量的AgNO3溶液中逐滴加入NaCl溶液，不断产生白色沉淀，当恰好完全反应时沉淀达到最大值，对应关系正确；
B、镁比锌活泼，镁和稀硫酸的反应速率较快，足量的Zn和Mg分别与一定量的等体积等质量分数的稀硫酸反应，镁的活动性比锌强，反应速率快，反应时间短；镁和锌过量，盐酸完全反应，最终生成氢气的质量相等，对应关系不正确；
C、向稀盐酸中逐滴加入NaOH溶液时，稀盐酸和氢氧化钠反应生成氯化钠和水，随着反应的进行，pH升高，当恰好完全反应时，溶液的pH等于7，继续加入氢氧化钠溶液时，溶液的pH大于7，对应关系正确；
2020-2021中考化学 pH的变化图像 综合题及答案
一、中考初中化学pH的变化图像
1．下列四个图象能正确反映其对应实验操作的是（ ）
A．加热一定质量的高锰酸钾
B．某温度，向一定量饱和硝酸钾溶液中加入硝酸钾晶体
C．向一定体积的稀盐酸中逐滴加入氢氧化钠溶液
D．用等质量、等质量分数的双氧水制取氧气
【答案】C
【解析】
【分析】
【详解】
A、高锰酸钾分解生成锰酸钾二氧化锰和氧气，固体质量不会变为零，图像不符，故A错。
B、向一定量饱和硝酸钾溶液中加入硝酸钾晶体，硝酸钾不再溶解，溶质质量不变，质量分数不变是一条水平线，图像不符，故B错。
C、向一定体积的稀盐酸中逐滴加入氢氧化钠溶液，溶液由酸性变为碱性，pH由小于7变为大于7，C正确。
D、催化剂不能改变生成物质量，用等质量、等质量分数的双氧水制取氧气生成氧气质量相同，图像不符，故D错。 故选：C。
2．下列实验所示的图像中，其纵坐标随横坐标变化关系合理的是
A． 硝酸铵溶于水
B． 等量CaCO3与足量盐酸
C． 稀释一定量浓硫酸
D． 向盐酸中滴加NaOH
【答案】C
【解析】
【分析】
【详解】
A、硝酸铵溶于水，吸收大量的热，溶液温度降低，不符合题意；
B、反应物的接触面积越大，反应越剧烈，所以粉末状的碳酸钙反应最剧烈，反应时间最短，不符合题意；
C、将浓硫酸加水稀释成稀硫酸，溶质质量不变，符合题意；
D、向稀盐酸中不断滴加氢氧化钠溶液，溶液的pH值从小于7逐渐增大，最终大于7，不符合题意。故选C。
3．下列图象能正确反应对应变化关系的是（ ） A．表示水通电分解产生的气体质量m与反应时间t的关系
B．表示两份完全相同的双氧水在有无MnO2的情况下，产生O2的质量m与反应时间t的关系
C．表示等质量的Fe、Mg与足量稀盐酸的反应
D．向稀盐酸中逐渐滴加NaOH溶液至过量
【答案】D
【解析】
【分析】
【详解】
A、水通电时，产生氢气和氧气的体积比是2：1，不是质量比，不符合题意；
2020-2021中考化学专题《pH的变化图像》综合检测试卷(1)
一、中考初中化学pH的变化图像
1．下列图像能正确反映其对应关系的是()
A．向等质量、等浓度的稀硫酸中分别加入过量的Zn和Fe
B．向含有少量NaOH的Na2CO3溶液中逐滴加入稀盐酸
C．用等质量、等浓度的过氧化氢溶液在有、无催化剂条件下制取氧气
D．向盛有稀硫酸的烧杯中不断加水稀释
【答案】B
【解析】
【分析】
【详解】
A、酸质量相等，金属过量，最终产生氢气质量相等，产生相同质量的氢气时，消耗的锌的质量应大于铁的质量，与图像不符；
B、向含有少量NaOH的Na2CO3溶液中逐滴加入稀盐酸，稀盐酸会先和氢氧化钠反应生成氯化钠和水，再和碳酸钠反应生成二氧化碳氯化钠和水，与图像相符，故选B；
C、催化剂只能改变反应速率，不能改变生成物的多少，用等质量、等浓度的过氧化氢溶液在有、无催化剂条件下制取氧气，生成氧气质量应该相等，与图像不符；
D、加水稀释只会使稀硫酸酸性减弱，不可能pH大于7，变为碱性，与图像不符。
【点睛】
该题是一道图像题，图像题的难点在于图像信息和文字信息的转化，然后和实际反应情况对应是否相符。
2．下列四个图形的变化趋势能正确描述对应操作的是（ ）
A．足量的铁片和镁条分别与等质量、等质量分数的稀盐酸反应
B．将浓盐酸敞口放置在空气中
C．向氢氧化钠和硝酸钡的混合溶液中逐滴加入稀硫酸
D．向pH=2的盐酸溶液中加水稀释
【答案】A
【解析】
【分析】
【详解】
A、在金属活动性顺序中，镁和铁排在氢的前面，可以与盐酸发生置换反应生成氢气，镁排在铁的前面，故反应速度比铁快，在图像中，斜率表示的就是反应的速度，斜率越大，反应速度越大，足量的镁与铁与相同的酸反应，生成氢气的质量相同，故A正确；
B、浓盐酸具有挥发性，易挥发出溶质氯化氢，导致溶质质量分数降低，而图象显示其质量分数增大，故B错误；
C、硝酸钡和硫酸反应生成不溶于水的硫酸钡沉淀，一开始就会出现沉淀，而图像显示是过一段时间才出现沉淀，故C错误；
九年级化学图像题 金属及酸碱盐反应及其解题技巧及练习题(含答案)及解析
九年级化学图像题 金属及酸碱盐反应及其解题技巧及练习题(含答案)及解析
一、化学图像题 金属及酸碱盐反应的图像
1．下列图象能正确反映其对应关系的是（ ）
A．向等质量的Zn和Fe中分别加入过量的稀硫酸
B．向含有少量H2SO4的CuSO4溶液中逐滴加入NaOH溶液
C．向接近饱和的NaNO3溶液中不断加入NaNO3晶体．
D．向一定量的BaCl2溶液中逐滴加入稀硫酸．
【答案】A
【解析】
【详解】
A、等分别向等质量的锌和铁中滴入溶质质量分数相同的稀硫酸，当硫酸少量时，生成的气体由硫酸的量决定，所以开始二者放出气体一直相等，但由于硫酸过量，等质量的铁放出的气体大于锌放出的气体，现象与图像所示一致，故A正确；
B、氢氧化钠与硫酸、硫酸铜均发生反应，但氢氧化钠与硫酸先反应，氢氧化钠与硫酸铜后反应，开始反应无现象，当第一个反应结束后才发生第二个反应，现象为产生沉淀，现象与图像所示不一致，故B错误；
C、某温度下，向一定量接近饱和的硝酸钠溶液中不断加入硝酸钠晶体，很快就会达到饱和，不再溶解硝酸钠晶体，图像应为开始增加，饱和后溶液的质量不再增加，现象与图像所示不一致，故C错误；
D、氯化钡与硫酸反应生成硫酸钡沉淀，当氯化钡反应完时，沉淀的量不再增加，现象与图像所示不一致，故D错误。故选A。 【点睛】
本题是一道图像坐标与化学知识相结合的综合题，解题的关键是结合所涉及的化学知识，正确分析各变化的过程，注意分析坐标轴表示的意义、曲线的起点、折点及变化趋势，确定正确的图像。
2．如图所示的四个图象，能正确反映对应变化关系的是（ ）
A．镁在氧气中燃烧
B．等质量的镁、铝分別与质量分数相等且足量的稀硫酸反应
C．向二氧化锰中加入过氧化氢溶液
D．向一定量铁粉和铜粉的混合物中加入硫酸铜溶液
【答案】C
【解析】
【分析】
【详解】
A、镁在氧气中燃烧生成氧化镁，镁和氧气不可能同时过量，选项错误；
B、镁比铝活泼，所以等质量的镁、铝与足量酸反应，镁反应需要时间短，但等质量的镁、铝和稀硫酸反应后铝生成的氢气多，选项错误；
中考化学初中化学图像题 金属及酸碱盐反应答题技巧及练习题(含答案)
中考化学初中化学图像题 金属及酸碱盐反应答题技巧及练习题(含答案)
一、化学图像题 金属及酸碱盐反应的图像
1．下列图像不能正确反映对应变化关系的是
A．一氧化碳和过量的氧气在密闭容器中完全反应
B．等质量的Zn和Mg分别与足量相同浓度的稀硫酸反应
C．等质量CaCO3分别与足量相同浓度的稀盐酸反应
D．在密闭容器中镁条与充足氧气反应时，固体的质量随时间变化
【答案】D
【解析】
【详解】
A、一氧化碳和过量的氧气在密闭容器中完全反应产生二氧化碳，分子总数逐渐减小，待反应完全后，分子总数不变，也不为零；故选项正确，但不符合题意；
B、等质量的Zn和Mg分别与足量相同浓度的稀硫酸反应，镁产生的氢气多，镁的金属活动性大于锌，镁产生的氢气快；故选项正确，但不符合题意；
C、等质量CaCO3分别与足量相同浓度的稀盐酸反应产生的二氧化碳质量相等，粉末状碳酸钙产生的气体快；故选项正确，但不符合题意；
D、在密闭容器中镁条与充足氧气反应时，产生固体氧化镁，则固体的质量逐渐增大，待反应结束后，固体质量不变；故选项错误，但符合题意； 故选：D。
2．下列图像分别与选项中的操作相对应，其中合理的是
A．分别向相等质量的锌、铁中加入等质量分数的盐酸
B．高温煅烧一定质量的石灰石
C．向室温下的饱和石灰水中加入生石灰
D．向硝酸钡和氢氧化钾的混合溶液中滴加稀硫酸
【答案】A
【解析】
【分析】
【详解】
A、每56份质量的铁会生成2份质量的氢气，每65份质量的锌会生成2份质量的氢气。所以分别向相等质量的锌、 铁中加入等质量分数的盐酸，铁生成的氢气多。A正确；
B、石灰石的主要成分是碳酸钙，碳酸钙高温分解生成氧化钙和二氧化碳。完全反应后固体的质量不可能为0，故图象不能正确反映其对应操作中各量的变化关系。B错误；
C、氧化钙溶于水会放热导致溶液温度升高，氢氧化钙溶解度下降，溶液中的溶质变少。过一会儿后溶液温度恢复到室温，其溶解度会恢复到原来的量。但由于氧化钙溶于水时消耗了水，所以溶液中的能溶解的溶质一定比原来要少，加入生石灰量较多，溶质可能为零。图象不能反映该过程。C错误；
化学│中考化学图像题 pH的变化图像(有难度)
化学│中考化学图像题 pH的变化图像(有难度)
一、化学图像题 pH的变化图像（稀释或中和）
1．如图是对实验绘制的相关变化的图形,其中实验结果与图形对应准确的是（）
A．图①是向一定量的稀盐酸和氯化钙的混合溶液中不断加入碳酸钠溶液至过量
B．图②是向硫酸中加水,溶液pH的变化
C．图③是向饱和食盐水中不断加水,溶液中溶质的质量变化
D．图④是向一定量硫酸铜溶液中不断加入锌粉,溶液的质量变化
【来源】2019年广东省粤西地区中考二模化学试题
【答案】A
【解析】
【分析】
碳酸钠先与盐酸反应，再与氯化钙反应，向饱和食盐水中不断加水，溶液中溶质质量不变，在没有加锌粉前溶液质量不能是零。
【详解】
A、碳酸钠先与盐酸反应，再与氯化钙反应，所以一开始没有沉淀产生，故A正确；
B、向硫酸中不断加水pH值不能到7，故B不正确；
C、向饱和食盐水中不断加水，溶液中溶质质量不变，故C不正确；
D、在没有加锌粉前溶液质量不能是零，故D不正确。故选A。
【点睛】
向硫酸中不断加水pH值不能到7。
2．下列图像能正确反映对应变化关系的是
A
B
C
D
一定温度下，向不饱和硝酸钾溶液中加入硝酸钾
向一定量NaOH溶液中加入稀H2SO4
向一定量铁粉和铜粉的混合物中加入硫酸铜溶液
向相等质量的锌粉和铁粉中，分别加入相同的稀盐酸
A．A B．B C．C D．D
【来源】2013-2014北京市丰台区中考一模化学试卷（带解析)
【答案】D
【解析】
试题分析：A选项是不对应的，溶液的质量不能从0点开始；B选项是不对应，pH的起点应从大于7开始降低；C选项不对应的，金属的质量逐渐增加；D选项是对应的关系．
考点：溶液中溶质的变化、酸碱中和反应、金婚活动性顺序
3．下列四个图像，分别对应四种操作过程，其中正确的是（ ）
A．向一定溶质质量分数的盐酸中加入大量水
B．向硝酸铜和盐酸的混合溶液中加入过量氢氧化钡溶液
最新初中化学图像题 金属及酸碱盐反应解题技巧及经典题型及练习题(含答案)
最新初中化学图像题 金属及酸碱盐反应解题技巧及经典题型及练习题(含答案)
一、化学图像题 金属及酸碱盐反应的图像
1．分析下列实验图象，得到的结论正确的是
A．图甲：某温度下，向饱和石灰水中加入少量生石灰，加入生石灰的质量与溶液中溶质质量分数的关系
B．图乙：分别向两杯质量相等且质量分数相同的稀盐酸中逐渐加入铁粉和锌粉，则曲线b代表的是加入锌粉的情况
C．图丙：加热氯酸钾制氧气，a代表未使用催化剂，b代表使用了催化剂
D．图丁：向一定量的硫酸和硫酸镁的混合溶液中逐滴加入氢氧化钠溶液，加入氢氧化钠溶液的质量与生成沉淀质量的关系
【答案】B
【解析】
【分析】
【详解】
A、氢氧化钙的溶解度随温度的升高而降低，生石灰氧化钙和水反应生成氢氧化钙，反应放热，氢氧化钙溶解度减小，溶质质量分数减小，完全反应后温度降低，氢氧化钙溶解度增大，部分氢氧化钙溶解，溶质质量分数增大，故A错误；
B、反应的稀盐酸质量相等时，生成氢气质量相等，每73份质量的氯化氢消耗65份质量的锌，放出2份质量的氢气；每73份质量的氯化氢消耗56份质量的铁，放出2份质量的氢气，消耗的锌质量大于铁，因此锌和稀盐酸完全反应后形成的溶液质量大于铁，故B正确；
C、加热氯酸钾制氧气，有催化剂时反应速率快一些，反应需要时间短，因此b代表未使用催化剂，a代表使用了催化剂，故C错误；
D、向一定量的硫酸和硫酸镁的混合溶液中逐滴加入氢氧化钠溶液，氢氧化钠先和硫酸反应生成硫酸钠和水，即开始不产生沉淀，故D错误。
故选B。
2．下列四个图象分别对应四个变化过程，其中正确的是（ ） A．一定量的饱和石灰水中加入氧化钙
B．常温下，相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸反应
C．向硫酸和硫酸铜的混合溶液中滴加过量的氢氧化钠溶液
D．向氢氧化钾溶液中不断加水，溶液的pH与加入水的质量关系
【答案】B
【解析】
【分析】
【详解】
A、一定量的饱和石灰水中加入氧化钙，氧化钙和水反应生成氢氧化钙，溶剂质量减小，且反应放热，氢氧化钙的溶解度随温度的升高而减小，故导致部分氢氧化钙析出，溶质质量减小，完全反应后温度降低，部分氢氧化钙溶解，溶质质量增大，最终溶质质量小于反应前溶质质量，不符合题意；
【化学】图像题 pH的变化图像知识点(大全)(word)
【化学】图像题 pH的变化图像知识点(大全)（word）
一、化学图像题 pH的变化图像（稀释或中和）
1．下列曲线图能正确表达相应化学反应或过程的是 。
A．向一定质量的烧碱（NaOH）溶液中滴入稀盐酸
B．将pH=1的溶液加水稀释
C．向饱和澄清石灰水［Ca(OH)2
溶液］中加入一定量的生石灰（CaO）
D．分别向质量相等的Fe和Zn中加入足量的稀H2SO4
【来源】人教版九年级化学中考模拟试卷三同步练
【答案】C
【解析】
【分析】
【详解】 A、烧碱溶液为氢氧化钠溶液，溶液显碱性，在未加入盐酸时，pH应大于7，随着盐酸的加热，pH开始减小，当最终消耗完毕氢氧化钠后，溶液pH小于7，选项A错误；
B、pH=1的溶液为酸性溶液，无限稀释后，最终趋近于水的pH，无限接近于7，不能大于7，选项B错误；
C、氧化钙加入氢氧化钙饱和溶液中，氧化钙与水反应生成氢氧化钙，并且放出热量，此时溶剂减少，氢氧化钙析出，溶质质量减小，温度升高，氢氧化钙溶解度降低，氢氧化钙也析出，溶解溶质质量减少，当温度恢复至反应前温度是，温度降低，氢氧化钙溶解度增大，又溶解部分氢氧化钙，但是有一部分水与氧化钙反应，所以此时溶剂减少，溶解的溶质比开始时变小，但是此时的溶液为饱和溶液，溶质质量此后保持不变，选项C正确；
D、锌的金属活动性强于铁，所以与酸反应生成氢气的速率是锌大于铁，即刚开始时，在相同时间内，锌生成的氢气多，但是铁的相对原子质量小于锌，所以最终生成氢气的质量是铁大于锌，因此图中标准的锌和铁的曲线应该互换一下位置，选项D错误。故选C。
2．下列图像与对应叙述相符合的是
A．向一定量的锌粒中加入稀盐酸
B．向 pH=3 的溶液中加水
C．一定量的镁条在密闭容器里与氧气反应
D．向含少量盐酸的氯化钙溶液中加入碳酸钾溶液
【来源】湖南省邵阳市邵阳县2018届九年级初中毕业学业模拟考试化学试题
【答案】D
2020-2021中考化学培优易错试卷(含解析)之pH的变化图像含详细答案
一、中考初中化学pH的变化图像
1．下列图像与所对应操作不相符的是（ ）
A． 碳和氧化铜在高温条件下充分反应
B．向氢氧化钠溶液中加入水
C． 向 HCl 和 Na2SO4 的混合溶液中加入 Ba(OH)2 溶液
D．向一定量水中加入少量浓硫酸
【答案】C
【解析】
【分析】
【详解】
A、在高温的条件下碳和氧化铜反应生成了铜和二氧化碳，其化学方程式为：
22CuO+C2160128806Cu+4CO高温，故相符；
B、氢氧化钠溶液加水稀释时碱性减弱，则pH会减小图象下降，但不会降到7以下，故相符；
C、硫酸根离子和钡离子一接触就会生成不溶于酸的硫酸钡沉淀，所以沉淀质量从零开始逐渐增大，然后不变，故不相符；
D、室温时，向一定量的水中加入少量浓硫酸，浓硫酸溶于水放出大量的热，温度升高，一段时间后，恢复至原温度，故相符。
故选C。
2．向一定量的Ba（OH）2溶液中逐滴加入稀H2SO4下列图象中V表示加入稀H2SO4的体积,其中正确的是
A．
B．
C．
D．
【答案】A
【解析】
【分析】
【详解】
A、硫酸与氢氧化钡反应会生成水与硫酸钡沉淀，随着反应的进行沉淀量不断增大，直至恰好反应，沉淀量不再改变，图象正确，故此选项正确； B、硫酸与氢氧化钡反应会生成水与硫酸钡沉淀，一开始就有沉淀生成，图象错误，故此选项错误；
C、氢氧化钡显碱性，随着酸量的增加溶液的碱不断减少，pH值变小，直至恰好反应pH=7，再加入稀硫酸酸性不断增强，pH小于7，图象错误，故此选项错误；
D、氢氧化钡显碱性，随着酸量的增加溶液的碱不断减少，pH值变小，直至恰好反应pH=7，再加入稀硫酸酸性不断增强，pH小于7，图象错误，故此选项错误。
故选A。
3．下列图像能正确反映对应变化关系的是
A．加水稀释氯化钠溶液
B．两份等质量的过氧化氢溶液在有、无MnO2的情况下分解产生氧气
C．向稀盐酸和硫酸铜的混合溶液中加入氢氧化钠溶液
中学化学 酸碱盐 重难点知识汇总
酸碱盐重难点知识汇总
一、pH的变化图像
（一）稀释溶液时pH的变化图像
（二）酸碱中和反应过程中溶液pH的变化图像
二、有关中和反应的判断方法
（一）判断中和反应是否发生
（二）判断中和反应发生的程度
三、NaOH和Ca(OH)2变质的探究
（一）NaOH变质的探究
（二）Ca(OH)2变质的探究
（三）CaO变质的探究
四、粗盐中可溶性杂质的去除
五、物质的除杂与分离
六、离子的共存
七、物质的检验与鉴别
一、pH的变化图像
（一）稀释溶液时pH的变化图像
操作
图像
分析
酸加水稀释
酸性溶液pH＜7，加水稀释时，酸性减弱，pH逐渐增大，无限接近于7但不会超过7
碱加水稀释
碱性溶液pH＞7，加水稀释时，碱性减弱，pH逐渐减小，无限接近于7但不会低于7
【巩固练习】将pH=2的盐酸不断加水稀释，如图能正确描述该过程中溶液的pH变化图像的是（ A ）
（二）酸碱中和反应过程中溶液pH的变化图像
【解题要点】
（1）“看起点”：起点描述的是起始溶液的pH。
若起点pH＜7，则为将碱逐滴到酸中；若起点pH＞7，则为将酸逐滴到碱中。
（2）“看终点”：终点描述的是最终所得溶液的pH
若终点pH＜7，则最终溶液显酸性，酸过量，溶质成分为酸和生成的盐
若终点pH＞7，则最终溶液显酸性，碱过量，溶质成分为碱和生成的盐。
以HCl + NaOH=NaCl +H2O为例进行图像分析
操作
图像 分析
NaOH溶液滴入稀盐酸中
(1) 起始pH＜7，可判断为把NaOH溶液滴入稀盐酸中
(2) 随着NaOH溶液不断加入，酸被消耗，pH逐渐增大
(3) pH＜7时，HCl过量，溶质为HCl和NaCl
(4) pH=7时，加入的碱与酸恰好完全反应，溶质为NaCl
(5) pH＞7时，NaOH过量，溶质为NaOH和NaCl
稀盐酸滴入NaOH溶液中
(1) 起始pH＞7，可判断为稀盐酸滴入NaOH溶液中
