计算机组成原理
计算机组成原理-(完整版)
计算机组成原理-完整版前言计算机组成原理是计算机科学中最基础的课程之一，它主要研究计算机系统的各个组成部分的原理和关系。
它是计算机科学中最基础的课程之一，也是理解其他计算机科学领域的必备基础。
本文将介绍计算机组成原理中涉及的各个方面，从处理器到内存，再到输入输出系统，以及操作系统和应用层，详细解释它们的工作原理和相互关系。
此外，我们还将介绍一些实际的例子，以帮助读者更好地理解这些概念。
计算机硬件组成处理器处理器是计算机的大脑，它是计算机中最为关键的部分之一。
处理器的任务是执行指令，它通过解码指令，再根据指令来执行相应的操作。
处理器包括控制单元和算术逻辑单元两部分。
控制单元是处理器的主控制中心，它决定了处理器要执行的操作，以及操作的顺序。
由于处理器的速度非常快，因此它能够在一个时钟周期内执行多个操作。
算术逻辑单元（ALU）则用于执行运算操作，例如加减乘除、位移等。
ALU从寄存器中读取数据，并根据指令进行相应的计算和操作。
存储器存储器用于存储计算机中的数据和指令。
存储器被分为两种类型：内存和外存。
内存是指计算机中直接可访问的存储，例如DRAM。
它是用于临时存储程序和数据的地方。
内存的访问速度非常快，但只能存储有限的数据量。
外存则是指计算机中不直接可访问的存储，例如硬盘。
它用于长期存储数据和程序。
虽然外存的访问速度相对较慢，但它能够存储大量的数据和程序。
输入输出设备输入输出设备是与计算机交互的途径，例如键盘、鼠标和显示器等。
输入设备用于将数据输入到计算机中，输出设备则用于从计算机中输出数据。
计算机系统架构冯·诺依曼体系结构冯·诺依曼体系结构是计算机系统的经典架构，它由储存器、算术逻辑单元、控制单元和输入输出设备组成。
程序存储在内存中，并通过控制单元来控制执行。
该体系结构具有良好的扩展性和通用性，适用于大多数计算机系统。
哈佛体系结构哈佛体系结构是一种采用不同存储器分别用于程序和数据存储的计算机系统。
计算机组成原理(本全)课件
目录
CONTENTS
• 计算机系统概述 • 中央处理器(CPU) • 存储器系统 • 输入输出(I/O)系统 • 计算机的体系结构 • 计算机的软件系统
01 计算机系统概述
计算机的发展历程
第一代计算机
电子管计算机，20世纪40年代 中期至50年代末期，主要用于
军事和科学研究领域。
CPU每个时钟周期执行的指令数，是 衡量CPU性能的重要指标。
03 存储器系统
存储器的分类和作用
分类
根据存储器的功能和位置，可以分为内存和外存两大类。内存是计算机内部存储器，用 于存放运算数据和程序代码；外存则是计算机外部存储器，用于长期保存大量数据和程
序。
作用
存储器是计算机的重要组成部分，它负责存储程序运行过程中所需的数据、指令等信息 ，使得CPU能够快速、准确地读取和写入数据，从而完成程序的执行。
软件系统
包括系统软件和应用软件两大类。
操作系统
是计算机的软件系统中最基本、最重要的部分，负责 管理和调度计算机的软硬件资源。
计算机的工作原理
二进制数制
计算机内部采用二进制数制进行运算和存储。
指令和程序
计算机按照程序中预定的指令序列进行自动执 行。
存储程序原理
将程序和数据存储在计算机内部，根据指令从存储器中取出数据和指令进行运 算和传输。
内存的工作原理和组织结构
工作原理
内存由多个存储单元组成，每个单元可以存储一个二进制数 。当CPU需要读取或写入数据时，会通过地址总线发送地址 信号，内存控制器根据地址信号找到对应的存储单元，完成 数据的读取或写入操作。
组织结构
内存的组织结构通常采用线性编址方式，即将内存单元按照 一定顺序排列，每个单元都有一个唯一的地址。内存的容量 大小由地址总线的位数决定，地址总线位数越多，可访问的 内存单元数量就越多。
计算机组成原理(白中英)
D0
D1
D2
D3
A校验码 B校验码 C校验码 D校验码
系统结构
RAID4
I/O系统
❖ 专用奇偶校验独立存取盘阵列
❖ 数据以块（块大小可变）交叉的方式存于各盘， 奇偶校验信息存在一台专用盘上
数据块
校验码 产生器
A0
A1
A2
A3
B0
B1
B2
B3
C0
C1
C2
C3
D0
D1
D2
D3
A校验码 B校验码 C校验码 D校验码
❖ 只写一次光盘
只写一次光盘（Write Once Only）：可以由用户写入 信息，不过只能写一次，写入后不能修改，可以多次读 出，相当于PROM。在盘片上留有空白区，可以把要修 改和重写的的数据追记在空白区内。
❖ 可檫写式光盘
可檫写式光盘（Rewriteable）：利用磁光效应存取信 息，采纳特殊的磁性薄膜作记录介质，用激光束来记录、 再现和删除信息，又称为磁光盘，类似于磁盘，可以重 复读写。
RAID6
I/O系统
❖ 双维奇偶校验独立存取盘阵列
❖ 数据以块（块大小可变）交叉方式存于各盘， 检、纠错信息均匀分布在全部磁盘上
系统结构
A0 A1 A2
3校验码 D校验码
B0 B1
2校验码 C校验码
B2
C0
1校验码 B校验码
C1 C2
0校验码 A校验码
D1 D2 D3
校验码 产生器
7.7 光盘存储设备
– 正脉冲电流表示“1”，负脉冲电流表示“0”； – 不论记录“0”或“1”，在记录下一信息前，记录电流
恢复到零电流 – 简洁易行，记录密度低，改写磁层上的记录比较困难，
计算机组成原理(本全PPT)
用作固件存储，如BIOS、固件等。
外存储器
特点
容量大、价格低、速度慢、数据可长期保存。
分类
机械硬盘（HDD）和固态硬盘（SSD）。
外存储器
应用
作为计算机的主要存储设备。
特点
容量大、价格低、速度慢、数据可长期保存。
外存储器
分类
CD、DVD和蓝光光盘等。
应用
用于数据备份和存储。
高速缓存(Cache)
址和控制信号。
总线按照传输信号类型可以分为 数据总线、地址总线和控制总线。
总线按照连接部件可以分为内部 总线和外部总线，内部总线连接 计算机内部各部件，外部总线连
接计算机与外部设备。
主板的结构与功能
主板的结构包括
处理器插座、内存插槽、扩展插槽、硬盘接口、电源接 口等。
主板的功能包括
提供各部件之间的连接，实现数据传输和控制信号传递 ；保障系统的稳定性和可靠性；提供系统扩展能力。
I/O数据传输方式
优点
CPU可以执行其他任务，适用于高速I/O 设备。
VS
缺点
需要设置中断控制器，实现起来较为复杂 。
I/O数据传输方式
优点
CPU不直接参与数据传输，适用于大数据块 传输。
缺点
需要设置DMA控制器，成本较高。
I/O设备控制方式
要点一
优点
简单、易于实现。
要点二
缺点
CPU效率低下，适用于慢速I/O设备。
计算机组成原理(本全ppt)
• 计算机系统概述 • 中央处理器(CPU) • 存储器系统 • 输入输出系统(I/O) • 总线与主板 • 计算机系统性能评价与优化
01
计算机系统概述
计算机的发展历程

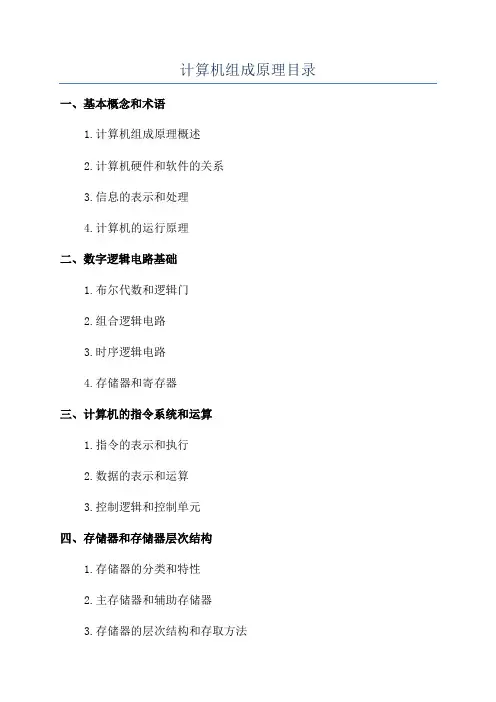

计算机组成原理目录
计算机组成原理目录
一、基本概念和术语
1.计算机组成原理概述
2.计算机硬件和软件的关系
3.信息的表示和处理
4.计算机的运行原理
二、数字逻辑电路基础
1.布尔代数和逻辑门
2.组合逻辑电路
3.时序逻辑电路
4.存储器和寄存器
三、计算机的指令系统和运算
1.指令的表示和执行
2.数据的表示和运算
3.控制逻辑和控制单元
四、存储器和存储器层次结构
1.存储器的分类和特性
2.主存储器和辅助存储器
3.存储器的层次结构和存取方法
4.存储器的高速缓存和虚拟存储器
五、输入和输出设备
1.输入和输出设备的分类和特性
2.输入设备的接口和数据采集
3.输出设备的接口和数据显示
4.输入输出设备的控制和通信
六、总线和通信
1.计算机系统中的总线
2.总线的分类和特性
3.总线的传输方式和速度
4.总线的控制和仲裁
七、处理器的结构和设计原理
1.处理器的功能和组成
2.数据通路和控制单元的设计
3.内部寄存器和处理器的运行状态
4.处理器的性能评价和优化技术
八、计算机体系结构和指令集
1.计算机的级别和体系结构
2.CISC和RISC的比较
3.指令集的设计和实现
4.多核处理器和并行计算
九、系统总线和I/O设备接口
1.系统总线的结构和功能
2.总线的控制和仲裁机制
3.I/O设备的接口和通信
4.DMA和中断处理机制
十、计算机性能评价和提高技术
1.计算机性能的度量和评价
2.程序的优化和并行化技术
3.存储器层次结构的优化
4.编译器的优化技术。
计算机组成原理(本全PPT)白中英
32
为提高数据的表示精度，当尾数的值不为 0 时，其绝 对值应≥0.5，即尾数域的最高有效位应为1,否则以修 改阶码同时左右移小数点的办法，使其变成这一表 示形式，这称为浮点数的规格化表示。
101.1101=0.1011101×20011=0.010111010×20100
规格化表示为尾数是0.1011101，阶码是0011 而尾数是0.01011101，阶码是0100不是规格化表示。
16
(347) 8 =3×82+4×81+7×80=(103)10 (347.5) 8 =3×82+4×81+7×80+5×8-1 =(231.625)10 (34E.5) 16 =3×162+4×161+14×160+5×16-1 =(846.3125)10
17
2、不同数制间的转换 1＞十进制八，十六进制二进制 法则 整数部分：除8（16）取余数 小数部分：乘8（16）取整 重复循环
0≤︱X︱≤2n －1 或： — (2n －1)≤ X≤2n －1 （16位整数范围：— (215 －1)≤ X≤ (215 －1)
25
2、浮点表示法 1＞数的浮点表示 其范围和精度部分分别用定点数表示 123.45=1234.5×10－1=12345×10 －2 =123450×10 － 3 4796.54＝0 . 479654×104 0.00479654＝ 0 . 479654×10－2 －0.00479654＝ －0 . 479654×10－2
27
任意十进制N，可以化为 N＝M×10E 其中M为小数，E为整数 一个数S的任意进制表示 （S）R＝m×Re m ：尾数，是一个纯小数。 e ：比例因子的指数，称为浮点的指数，是一个 整数。 R ：比例因子的基数，对于二进计数值的机器 是一个常数，一般规定Ｒ 为2，8或16。
《计算机组成原理》课件
将结果存回内存或寄存器 。
CPU的性能指标
速度
执行指令的速度，通常以MIPS（百万条 指令每秒）表示。
功耗
CPU在工作时的能耗。
集成度
CPU中晶体管的数量和密度。
可靠性
CPU在正常工作条件下无故障运行的概率 。
03
存储器
内存的分类与结构
分类
根据存储介质，内存可以分为RAM（随机存取存储器）和ROM（只读存储器）。RAM又可以分为DRAM（动态 随机存取存储器）和SRAM（静态随机存取存储器）。
谢谢您的聆听
THANKS
《计算机组成原理》ppt课件
CONTENTS
• 计算机系统概述 • 中央处理器 • 存储器 • 输入输出系统 • 总线系统 • 计算机系统可靠性及安全性
01
计算机系统概述
计算机的发展历程
机械计算机时代
1946年第一台电子计算机ENIAC诞生，占地170平方米，重30吨，运算速度5000次/秒。
晶体管计算机时代
20世纪50年代中期至60年代，计算机体积缩小，运算速度提高，可靠性增强。
集成电路计算机时代
20世纪60年代末至70年代初，微处理器出现，个人电脑开始进入市场。
大规模集成电路计算机时代
20世纪70年代中期至今，计算机体积更小，性能更高，应用领域更广泛。
计算机系统的组成
硬件系统
包括中央处理器、存储器、输入输出设备 等物理部件。
结构
内存主要由存储单元阵列、地址译码器和数据输入/输出缓冲器组成。每个存储单元阵列负责存储数据，地址译 码器负责将地址码转换为相应的存储单元的地址，数据输入/输出缓冲器则负责数据的读写操作。
内存的工作原理
《计算机组成原理》ppt课件
VS
挑战
在计算机组成原理的发展过程中，面临着 许多挑战和问题，如处理器的性能和功耗 问题、存储器的速度和容量问题、系统的 可靠性和安全性问题等。这些问题需要不 断研究和探索，以推动计算机组成原理的 持续发展。
THANKS
感谢您的观看
解释定点数与浮点数的表示方法，包括整数和实数的表示。
逻辑代数基础
1 2
逻辑变量与逻辑函数
引入逻辑变量和逻辑函数的概念，为后续的逻辑 运算打下基础。
基本逻辑运算
介绍与、或、非三种基本逻辑运算及其性质。
3
复合逻辑运算
阐述其他复合逻辑运算，如异或、同或等。
逻辑门电路
基本门电路
01
介绍与门、或门、非门等基本门电路的工作原理及实现。
01
03 02
I/O接口的功能和基本结构
数据传输寄存器
命令/状态寄存器
控制逻辑电路
I/O控制方式
优点
控制简单，易于实现
缺点
CPU利用率低，实时性差
I/O控制方式
优点
提高了CPU的利用率，实时性较好
缺点
中断次数多，开销大，数据丢失问题
I/O控制方式
优点
数据传输速度快，CPU干预少
缺点
需要专门的DMA控制器，硬件开销大
指令的执行过程
取指周期
从内存中读取指令，并放入指令 寄存器IR中。
中断周期
在执行过程中，如果出现中断请 求，则进入中断周期，保存现场 信息，并转向中断服务程序。
分析周期
对取回的指令进行分析，确定指 令的操作性质和操作数地址。
执行周期
根据分析结果，执行相应的操作 ，如算术运算、逻辑运算、数据 传输等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
计算机组成原理大型实验报告(2010/2011第2学期------第19周)指导教师：班级：姓名：学号：计算机组成原理课程设计实验报告一、目的和要求目的：深入了解计算机各种指令的执行过程，以及控制器的组成，指令系统微程序设计的具体知识，进一步理解和掌握动态微程序设计的概念；完成微程序控制的特定功能计算机的指令系统设计和调试。
要求：（1）、内容自行设计相关指令微程序；（务必利用非上机时间设计好微程序）（2）、测试程序、实验数据并上机调试；（3）、报告内容：包括1、设计目的2、设计内容3、微程序设计（含指令格式、功能、设计及微程序）4、实验数据（测试所设计指令的程序及结果）。
（具体要求安最新规范为准）二、实验环境TEC—2机与PC机。
三、具体内容实验内容：（1）把用绝对地址表示的内存单元A中的内容与内存单元B中的内容相加，结果存于内存单元C中。
指令格式：D4××，ADDR1，ADDR2，ADDR3四字指令（控存入口100H）功能：[ADDR3]=[ADDR1]+[ADDR2]（2）将一通用寄存器内容减去某内存单元内容，结果放在另一寄存器中。
指令格式：E0DRSR，ADDR（SR，DR源、目的寄存器各4位）双字指令（控存入口130H）功能：DR=SR-[ADDR]（3）转移指令。
判断两个通用寄存器内容是否相等，若相等则转移到指定绝对地址，否则顺序执行。
指令格式：E5DRSR，ADDR双字指令（控存入口140H）功能：ifDR==SRgotoADDRelse顺序执行。
设计：利用指令的CND字段，即IR10~8，令IR10~8=101，即CC=Z 则当DR==SR时Z=1，微程序不跳转，接着执行MEMPC（即ADDRPC），而当DR!=SR 时Z=0，微程序跳转至A4。
实验设计并分析：第一条：把用绝对地址表示的内存单元A中的内容与内存单元B中的内容相加，结果存于内存单元C中。
指令格式：D4××，ADDR1，ADDR2，ADDR3四字指令（控存入口100H）功能：[ADDR3]=[ADDR1]+[ADDR2]指令格式：D4XXADDR1ADDR2ADDR3微程序：PC→AR，PC+1→PC：00000E00A0B55402MEM→AR：00000E00 10F00002MEM→Q：00000E00 00F00000PC→AR，PC+1→PC：00000E00 A0B5 5402MEM→AR：00000E00 10F0 0002MEM+Q→Q：00000E01 00E0 0000PC→AR，PC+1→PC：00000E00 A0B5 5402MEM→AR：00000E0010F0 0002Q→MEM，CC#=0：00290300 10200010指令分析：PC->AR,PC+1->PC0000 0000 1110 0000 0000 1010 0000 1011 0101 0101 0100 0000 0010 MEM->AR0000 0000 1110 0000 0000 0001 0000 1111 0000 0000 0000 0000 0100 MEM->Q0000 0000 1110 0000 0000 0000 0000 1111 0000 0000 0000 0000 0000 PC->AR,PC+1->PC0000 0000 1110 0000 0000 1010 0000 1011 0101 0101 0100 0000 0010 MEM->AR0000 0000 1110 0000 0000 0001 0000 1111 0000 0000 0000 0000 0100 MEM+Q->Q0000 0000 1110 0000 0001 0000 0000 1110 0000 0000 0000 0000 0000 PC->AR,PC+1->PC0000 0000 1110 0000 0000 1010 0000 1011 0101 0101 0100 0000 0010 MEM->AR0000 0000 1110 0000 0000 0001 0000 1111 0000 0000 0000 0000 0100Q->MEM,CC#=00029 0000 0011 0000 0000 0001 0000 0010 0000 0000 0000 0001 0000 假设从地址[0828]开始执行微程序，此时程序计数器PC的值是0829。
因为运行程序的时候[0829]和[0830]中存了加法的两个加数的内存地址，所以要想方设法1）把这两个加数传到运算器的寄存器中，2）在运算器中相加，3）将结果输出到内存单元[ADDR1]。
以下分别进行分析。
1）取每个加数要访问两次内存，第一次是取得加数所在的内存地址的值(MEM→AR),第二次是取得加数本身并保存在Q寄存器中（MEM→Q）。
注意，取第二个加数的时候，第一次仍是MEM→AR，而第二次MEM+Q→Q的同时也把加法给完成了，请见接下来的分析。
2）相加的操作是MEM+Q→Q。
MEM是从内存中取得的第二个加数的值，左边的Q是刚才取得的第一个加数的值。
他俩相加的和传给Q寄存器，覆盖掉了Q寄存器刚才保存的值（第一个加数）。
3）现在Q寄存器中存有加法的运算结果，最后的工作是把这个结果写到内存单元[ADDR1]中去。
如果AR或者PC指向[ADDR1]的话就好办了，难点在于现在AR已经到了[ADDR2]处，PC已经到了[ADDR2+1]处，而且又不知道如何让寄存器的值减一。
后来问同学，得到了解决办法：利用IP寄存器。
IP正好还呆在[ADDR1-1]，即内存地址[0828]。
显然，让IP+1就得到了[ADDR1]，即[0829]。
微指令是IP+1→AR以及MEM→AR，这时AR的值为第一个加数所在的单元[ADDR1]。
现在Q的值是运算结果，AR的值是运算结果要传给的内存地址。
显而易见，最后一步就是“存储器写”操作Q→MEM。
其它要注意的地方：1）微程序中有两处PC+1→PC，第一处是为了取得第二个加数所在的内存地址，第二处是为了把PC指向下一句，在这里是RET，才能使程序正常结束。
2）程序最后要转向A4H执行后续处理程序。
此处下地址的转换方法：将A4H从左到右用八位二进制数写出，左边补两个“0”，右边加两个“0”（备用位B45、44），得到001010010000B，再把这个十二位二进制数翻译成十六进制，结果是290H。
3）使用Q寄存器的好处有：第一，不修改通用寄存器R0，R1等，因为别的程序可能用到它们。
第二，程序易读、风格优美。
程序调试：第二条：将一通用寄存器内容减去某内存单元内容，结果放在另一寄存器中。
指令格式：E0DRSR，ADDR（SR，DR源、目的寄存器各4位）双字指令（控存入口130H）功能：DR=SR-[ADDR]微程序：PC→AR，PC+1→PC：0000 0E00A0B55402MEM→AR：00000E00 10F00002SR-[ADDR]→DR：0029030131D00088指令格式：E0XXADDR指令分析：根据指令的功能和指令格式，先读取地址ADDR单元内容暂时放置于Q寄存器中，然后再读取内存单元中的DATA，同时与Q寄存器内容相减，结果存放在DR寄存器中。
每条指令系统微操作详细：PC->AR,PC+1->PC0000 0000 1110 0000 0000 1010 0000 1011 0101 0101 0100 0000 0010MEM->AR0000 0000 1110 0000 0000 0001 0000 1111 0000 0000 0000 0000 0100 SR-MEM->DR0029 0000 0011 0000 0001 0011 0001 1101 0000 0000 0000 1000 1000 调试：第三条：转移指令。
判断两个通用寄存器内容是否相等，若相等则转移到指定绝对地址，否则顺序执行。
指令格式：E5DRSR，ADDR双字指令（控存入口140H）功能：ifDR==SRgotoADDRelse顺序执行。
设计：利用指令的CND字段，即IR10~8，令IR10~8=101，即CC=Z则当DR!=SR时Z=1，微程序不跳转，接着执行MEMPC（即ADDRPC）而当DR==SR时Z=0，微程序跳转至A4。
