深层水泥搅拌桩专项施工方案.doc

目录一、编制说明

㈠编制目的

㈡编制依据

二、工程概况和特点

㈠工程概况

㈡工程特点

㈢设计要求、工程量

三、施工组织机构

㈠施工组织机构

㈡施工程序

㈢主要施工机械的选择

四、施工方案

㈠施工准备

㈡施工工艺

㈢施工顺序

㈣重点工序施工技术措施

五、施工现场平面布置图

六、施工目标、计划

㈠工程施工目标

㈡施工进度计划

㈢材料供应计划

㈣设备计划

七、各项保证措施

㈠施工管理组织网络

㈡施工质量管理网络

㈢施工质量保证措施

㈣工期保证措施

㈤降低成本措施

㈥安全生产措施

㈦文明施工措施

㈧夏季施工措施

八、施工现场管理

㈠计划调度管理

㈡工程技术管理

⑴设备

⑵配件

九、施工中常见的问题及对策

一、编制说明

㈠编制目的

为加强疏港大道排水工程1标段的粉喷桩施工组织与管理，确保优质、高效、文明、安全地完成该工程的施工任务，特编织本施工专项方案。㈡编制依据

本施工专项方案主要根据国家、行业有关规范、规程、桩基设计图及施工招标文件而编写，依据如下：

⒈《建筑地基处理技术规范》（JGJ79-91）

⒉《硅酸盐水泥、普通硅酸盐水泥》（GB175-92）

⒊《施工现场临时用电安全技术规范》（JGJ46-88）

二、工程概况和特点

㈠工程概况

浙江宝业公司疏港大道排水工程1标段软基处理，本场地地质条件

属于软土，广泛分布大都需进行软基处理。

㈡工程特点

⒈土层特点

根据招标单位提供的情况，场地内土质多为软土，且软土层较厚，土层工程性能差，所以施工时要注意对水泥浆液的水灰比控制和搅拌均匀发生性控制。

⒉桩位布置

本工程桩布置较密且有规律，呈梅花型布置，有利于施工，但应注意施工时对邻桩的影响。

⒊桩顶埋深

施工时注意控制好停浆面的位置，在避免浆液浪费的同时要确保桩顶标高，不出现坏桩头的现象。

㈢设计要求、工程量

该标段讫桩号为K3+080 ~ K7+130段落长度4050m，湿喷桩桩径φ

500mm，累计为1121184延米。

桩基施工说明中还有如下设计要求：

⒈桩身质量检查，工程结束后按规定做检测试验。

⒉不详之处见“桩基平面图”

三、施工组织机构

㈠施工组织机构

根据我公司关于项目管理办法规定，本着优化配置便于决策、更好地为业主服务的原则，我公司决定组建疏港大道排水工程1标段工程项目部，由项目经理全面负责该工程施工全过程的组织管理。

㈡施工程序

根据本工程的特点，分为三个阶段

⒈准备工作阶段

接到施工通知后，立即和甲方洽谈合同，同时进场做施工准备工作，如：搭建临设，建立供电、供水系统，做好材料的订购、复试，组织机械设备的进场、安装、调试和图纸会审、测放桩样等工作。

⒉施工阶段

本阶段为桩基施工阶段，是本工程最重要的阶段。

⒊施工结束后阶段

设备撤场后，需配合甲方做好桩的测试工作，做好资料的整理工作，通质检验收合格后一个星期之内提交完整的竣工资料给甲方，并和上部单位做好交接工作。

㈢主要施工机械的选择

为满足设计要求，考虑尽量发挥我公司的优势，同时兼顾经济的原

则，本工程采用25台套SJB-Ⅰ型双轴浆喷深层搅拌机械设备。四、施工方案

㈠施工准备

⒈人员进场搭建生活设施、办公室、仓库，做好水泥罐的基础。

⒉搭好搅拌台。

⒊主动与工地所在地的派出所取得联系，搞好当地关系。

⒋进一步完善施工现场的供水、供电系统，施工用水、用电计算如下：

⑴主要用电设备及用电量

动力头50台37kw/台×50=1850

主卷扬机25台7.5kw/台×25=187.5

副卷扬机25台 5.5kw/台×25=137.5

灰浆泵50台4kw/台×50=200

搅拌机50台3kw/台×50=150

电焊机25台15kw/台×25=375

生活用电50kw

合计: 用电量为2950KW

上述除电焊机系设备维修所备而极少用外，其余均为同时使用（镝灯、生活用照明，白天不用故用电量为50kw，每台设备配置的主电缆为35mm 的BX型铜芯橡皮线。）需400KB变压器6台以上配置。

⑵施工用水

主要是施工搅浆用水，现场就地取水。

⒌组织机械设备进场，设备做好组装和调试的工作，并报监理。

⒍组织施工材料（水泥）进场并复试，同时向甲方、监理提交施工组织设计建议书供审批。

⒎参加图纸会审并组织施工人员进行技术交底和安全交底，测放轴线、

桩位并报监理复核。

⒏向甲方、监理等有关部门提交开工报告，召开施工前动员会。

以上准备工作需要4-5天，在开工前对施工人员进行技术交底时，必须让施工人员（尤其是操作钻机的班长）充分了解本工程的土层状况，水灰比及相关技术要求，并做好书面记录。

㈡施工工艺

根据本工程地层的特点，本工程施工采用SJB—Ⅰ型单轴深层搅拌机械，现场制备水泥浆液，施工工艺流程如下；

㈢施工顺序

根据本工程工期要求，结合具体工作量、土层特点和钻机性能，共采用25台钻机来完成施工任务。具体机械安排如下：

施工总体顺序

各钻机分片施工以减少互相干扰，每台钻机均从同一侧向另一侧施工。

㈣重点工序施工技术措施

⒈桩位测放

本工程基本是梅花形，道路四周最边桩的桩位显得尤为重要，边桩用经纬仪测放，误差不得大于1cm，其它的桩位用钢卷尺测设定位即可，误差控制小于2cm，每根桩位用20cm长1~1.5cm宽的竹签打入地下顶部涂红漆，并和地表面平，以免人员走动时破坏或移位。

为复核测量之便，沿道路中心线每隔20m做中心轴线控制点并用水泥砂浆做好保护。

⒉水泥浆液的配制

根据以往的施工经验，并结合本工程的土层特点，水泥浆的水灰比亦严格控制在0.5~0.55之间，水灰比太小易造成堵塞和水泥浆液不够，而难以保证桩头质量，水灰比太大，造成水泥浆浪费，从而水泥实际用量少，合格桩身的强度难以保证。水灰比大小的测定用比重计测定。进场后通过10~20根桩调试好水灰比，一量确定不得随意改变。

⒊施工过程中的技术措施

⑴钻机的提升速度：钻机的提升速度直接影响桩身质量，控制钻机提

升速度十分重要，根据以往经验及本工程特点，钻机提升速度控制在0.8m/min左右。

⑵钻机垂直度控制：钻机就位后，必须保证钻机的水平，在机架上设

一线锤，线长不小于2m，垂直度偏差控制在1.5H%以内。

⑶钻杆下沉钻进：速度≤1.0m/min 。

⑷送浆的连续性：若中途出现断浆需重新下沉至断浆面以下50cm，

再喷浆提升施工，确保不断浆。

⑸桩头质量：在机架上设一标志，以确定停浆位置，确保桩头质量。

⒋对钻头的要求

根据我公司的施工经验及本工程的土层情况，为确保桩的搅拌均匀

和喷浆均匀，对钻头作如下要求：

⑴十字钻头的刀片要有2~3cm厚，并在刀片两端焊合金，钻头不易

磨损而确保桩径。

⑵每把刀片下焊2~3个钉耙，尽量使土体土切割搅拌均匀。

⑶喷浆口位于刀片下面距轴7~8cm外，保证桩身及桩周围均有浆。

⒌对水泥浆量的要求：施工过程中采用SJC型水泥土搅拌桩施工自动

监测记录仪，记录每段深度注入水泥量，保证各加固段浆量充足并

随时打印整理，搅拌均匀。

五、施工现场平面布置图

略，（进场后现场布置）

六、施工目标、计划

㈠工程施工目标

⒈质量目标

本工程的质量目标是：各项工程资料齐全，按有关规范及设计要求

施工验收，一次测桩合格率达到100%，工程质量达到优良。

⒉工期目标

根据我方的施工工艺及工程工期安排，本工程施工工期为80天。

⒊安全生产、文明施工目标

根据本工程的现场实际情况，必须做好现场的施工安排，以及最大限度地减少对周边环境的影响。我方的安全生产目标是：无人身安全事故，无重大机械事故，无火灾事故，无治安刑事案件。文明施工目标是：争创文明工地。

㈡、施工进度计划

1、每台钻机进度计划

根据我公司工程施工经验，初步预测，每台钻机每天完成800延米，25台钻机每天可以完成20000延米，计划工期1121184÷20000=56天，考虑移机天气等不明确其它因素，取100天，即总工期为100天，㈢、材料安排

初步预算每台钻机每天需50吨水泥，每天每台钻机需库存10吨左右，实际每天总用量需1500吨水泥进库。

㈣、施工人员配置计划

劳动力组织计划

七、各项保证措施

㈠施工管理组织网络

根据本工程的特殊性，我公司配足、配全施工管理人员，形成了完善的施工组织体系，详见附件施工管理组织网络。

㈡施工质量管理网络

成立一个强有力的质量管理班子，坚持质量一票否决制，从而形成一个目标明确、措施得力、管理有效的质量保证体系，以人的质量保证工作质量，以工作质量保证工程质量。工程质量管理网络详见附件。

㈢施工质量保证措施

⒈质量保证措施

“百年大计，质量第一”，为使工作顺利进行，保证质量，我公司严格执行国家及地区有关桩基基础施工及验收规范。

⑴建立项目经理领导下的质量管理网络，以工序控制过程为手段，

严格检查，做到层层把关，现任到人。

⑵质量检查先现场质检员自检，然后报甲方监理验收。质量控制的要点为原材料的检查验收、桩位的测定、提升速度、水灰比、停浆标高等。

⑶做好原材料的复试作。

⑷做好各类原始报表及各类资料的记录，收集、整理工作，认真如实填写施工日志。

⑸深搅桩各主要工序质量要求，允许偏差及抽验方法列表如下：

⒉质量监控

⑴原材料的监控

水泥的进场必须有厂方的质保书,并对水泥的安定性及凝结时间、强度等进行复试，复试不合格的不得使用。

⑵桩位监控

边桩位的测放需用经纬仪测放，其余有钢卷尺。成片测放，一次测放200根桩左右：测放好的桩位需做好妥善的保护。施工过程中如有发现所放桩位被移动、倾斜或破坏，必须重新放样方可施工。

⑶垂直度监控

施工时，为确保桩的垂直度，必须对钻机的平衡性、垂直度进行检查，若复检不合格时，一律须重新校平、对中，复检合格后方可开钻，并在钻过程中进行抽查，防止因振动造成倾科、移动，随时观测线锤的情况。

⑷桩长监控

经测量计算，在钻机的机架上做明显标志，动力头搅拌下沉至标志处方可提升，质检员随时目视并用尺测量抽检。

⑸提升速度的监控

质检员随时抽测提升过程，发现超速者该桩重新施工。

⑹水灰比的监控

不得随意变动水灰比参数，搅浆工须备一套水泥浆比重计，随时自检，质检员随抽测水灰比，每天抽测2~3次。

⑺桩头及桩身质量的监控

每天测一次当日施工桩的地平面标高，从而计算出停浆面的位置，并在机架上相应做好标记，即动力头到此标志，司泵工即停浆，这样可控制桩头质量和桩顶标高。同时按规定轻触探并做好记录。

⑻水泥用量的控制

按设计水泥用量，并由随面流量仪自动显示记录，确保理论和实际用

量的一致，从而从宏观上控制工程质量。

㈣工期保证措施

⒈因本工程建设方工期要求较紧，故在施工时必须严格按照编制的进

度计划执行。

⒉为确保工期的要求，配足配齐相应的机械及易损件。

⒊要求现场机修人员对机械设备进行定期保养，定期检查，及时维修，

尽量避免因机械故障影响工期。

⒋根据施工情况，合理组织材料进场，以免因材料短缺而影响施工。

⒌为确保工期如期完成，公司仓库准备5台钻机备用，随时准备进场

参加突击施工。

㈤降低成本措施

为提高投入产出比，我公司拟从以下几个方面采取措施以进一步降低施工成本。

⒈把好各种材料采购关。材料价格由材料采购部门实行比质，比价采

购，并进行买价、运费、损耗三方面的控制。

⒉把好材料进场关。各种材料进场时，项目部材料员必须准确计量，

按规定验收，发生短缺，查明原因，明确责任，并及时采取有效措施，防止类似事件发生。

⒊把好配件采购关。坚持质量第一原则，优先采购正规厂家（商场）

的配件，以保证配件质量，确保配件的使用周期长，缩短机械故障时间，进一步提高生产效率。

⒋充分利用水泥的活性，及时收集散落在罐周的水泥，制备好的水泥

浆不许浪费。

⒌根据预算定额和合同工期，投入合理的劳动力，防止产生窝工现象。㈥安全生产措施

⒈工程成立安全生产领导小组，并由项目经理全面负责，整个工地由

专职安全员检查，各班组有兼职安全员，做好自检、互检工作，实

行安全一票否决制。

⒉全体施工人员进行安全教育，制定安全规则，进行安全交底。

⒊建立安全生产台帐，对抽查中发现的不安全因素，提出停机整顿意

见，杜绝事故的发生。

⒋各种电缆、照明线路按规定架设或埋置。

⒌严格执行安徽省安装工程施工技术操作规程。工程开工时设立安全

生产纪律宣传牌，安全无重大事故记录牌。

⒍特殊工种作业人员持证上岗。

⒎各道工序均应遵守安全操作规程。

⒏进入施工现场必须穿工作服、工作鞋、戴安全帽。严禁酒后上班。

⒐转动装置要设防罩。转动部位及所有气设备都应有明显警示牌。

⒑机械设备应定期检查，不得让机械带“病”作业。

⒒安全用电

⑴动力配电装置应有良好的回“零”装置，触电保安器性能可靠，以

防触电事故的发生。

⑵严禁使用电炉，严禁在生活区私接乱接电线、插座。

⒓生活区、仓库及易燃区请配备灭火器等消防器材。安全管理网络详见附件。

㈦文明施工措施

文明施工可集中反映一个企业的管理水平。我公司根据创建文明施工现场的要求，做到：

⒈现场各种规章制度上墙，施工期间服从监理和业主的监督管理。

⒉所有施工人员均佩带统一的胸牌上岗。

⒊宿舍每天做到整洁卫生，食堂无“四害”，清洁卫生。

⒋合理布置施工作业面，场内交通道路畅通，机械物资停放有序。

⒌场地设置工程项目责任标牌及平面布置简图。

⒍生活区室内外保持整洁有序，无污染、污水、垃圾集中堆放，由专

人负责清理外运。

⒎抓好精神文明建设，提高职工素质，杜绝赌博、打架、酗酒等违法

乱纪现象。

八、施工现场管理

㈠计划调度管理

⒈建立健全现场的施工计划管理系统，使项目部成为现场指挥、协调

中心。

⒉建立协调会议制度。

⑴监督、检查施工计划执行情况，掌握和控制施工进度，及时进行生

产要素衡和调配，保证施工的正常进行。

⑵及时解决施工中出现的矛盾，协调各方关系。

⑶由于主、客观原因，不能按原计划执行时即会同有关人员修改计划，

调整部置，保证各项指标的完成。

⒊准时参加甲方例会，如实汇报施工进度、施工计划、施工质量、安

全现状，接受甲方、监理的指导。

㈡工程技术管理

⒈认真贯彻施工组织设计，熟悉施工图，做好技术交底工作。

⒉督促班组按规范及工艺标准施工，做好各工序工程质量控制、检查、

验收工作。

⒊收集本工程全部施工图纸、设计变更、材料质保书、材料复试、施

工记录等技术资料，由专人保管好、归档编号。

⒋按时做好生产、进度、安全等各种报表，真实及时地整理汇总整个

工程规定的技术资料，及时送交甲方。

九、施工中常见的问题及对策

施工管理组织网络

质量管理组织网络

文明施工管理网络

计划投入的主要施工机械设备表

深层水泥搅拌桩专项施工方案.doc

目录一、编制说明㈠编制目的㈡编制依据二、工程概况和特点㈠工程概况㈡工程特点㈢设计要求、工程量三、施工组织机构㈠施工组织机构㈡施工程序㈢主要施工机械的选择四、施工方案㈠施工准备㈡施工工艺㈢施工顺序㈣重点工序施工技术措施五、施工现场平面布置图六、施工目标、计划㈠工程施工目标㈡施工进度计划㈢材料供应计划㈣设备计划七、各项保证措施㈠施工管理组织网络㈡施工质量管理网络㈢施工质量保证措施㈣工期保证措施㈤降低成本措施㈥安全生产措施㈦文明施工措施㈧夏季施工措施八、施工现场管理㈠计划调度管理㈡工程技术管理 ⑴设备 ⑵配件九、施工中常见的问题及对策

一、编制说明㈠编制目的为加强疏港大道排水工程1标段的粉喷桩施工组织与管理，确保优质、高效、文明、安全地完成该工程的施工任务，特编织本施工专项方案。㈡编制依据本施工专项方案主要根据国家、行业有关规范、规程、桩基设计图及施工招标文件而编写，依据如下： ⒈《建筑地基处理技术规范》（JGJ79-91） ⒉《硅酸盐水泥、普通硅酸盐水泥》（GB175-92） ⒊《施工现场临时用电安全技术规范》（JGJ46-88）二、工程概况和特点㈠工程概况浙江宝业公司疏港大道排水工程1标段软基处理，本场地地质条件属于软土，广泛分布大都需进行软基处理。㈡工程特点 ⒈土层特点根据招标单位提供的情况，场地内土质多为软土，且软土层较厚，土层工程性能差，所以施工时要注意对水泥浆液的水灰比控制和搅拌均匀发生性控制。 ⒉桩位布置本工程桩布置较密且有规律，呈梅花型布置，有利于施工，但应注意施工时对邻桩的影响。 ⒊桩顶埋深施工时注意控制好停浆面的位置，在避免浆液浪费的同时要确保桩顶标高，不出现坏桩头的现象。㈢设计要求、工程量该标段讫桩号为K3+080 ~ K7+130段落长度4050m，湿喷桩桩径φ

水泥搅拌桩施工工艺

水泥搅拌桩施工工艺一、图纸设计标准及材料要求（一）设计标准水泥搅拌桩按梅花状布置，桩径为0.5m，桩间距为2.0m；水泥掺入量为15%（质量比）；水灰比为0.5；桩体28天无侧限抗压强度人低于1.5Mpa；90天单桩承载力不小于150KN，单位复合地基承载力不小于80Kpa。（二）材料要求 1、袋装砂井采用渗水率高、风干的中、粗砂。大于0.3mm的砂的含量占总量的50%以上；含泥量要求小于5%，渗透系数小于5*10-3㎝/s。袋装材料采用透水性能良好的土工织物（聚丙烯纺织物） 2、砂砾垫层的材料：土工格栅+10㎝砂垫层；砂砾垫层的材料为中砂及砂砾，含泥量不大于5%；土工格栅采用聚丙烯纺织物。当填土高度大于4m时，纵横向极限拉力不应小于20KN/m；填土高度在3-4m时，纵横向极限拉力应不小于40KN/m，填土高度小于3m时，纵横向极限拉力不应小于50KN/m。（三）、施工机具深层搅拌机、砂浆自动记录仪、自卸汽车、压路机、推土机、装载机、平地机等。二、作业条件 1、施工前平整原地面，清除地上地下障碍物。池塘或洼地应首先清淤；回填粘土整平。 2、导管式震动打设机械、灌砂袋设备、成空导管、桩尖与桩帽等设备应经检查维修，保证施工过程顺利进行。

3、检查电源、线路，并做好照明准备； 4、配齐所有管理人员和施工人员，并对所有人员进行安全交底。三、施工流程设备、人员进场-清表整平压实-测放桩位、材料采购-试桩施工-桩基顺序施工-钻机移位-检测-砂砾垫层施工-土工格栅施工-路基填筑。单桩施工工艺流程：钻机就位-搅拌钻进-喷浆搅拌提升钻头-停止喷浆-复搅至桩底深度-提升并搅拌到桩顶-钻机移位-质量检查。四、操作工艺 1、准备工作施工前挖设计提供的配比进行试验室内试验 2、施工工艺 ①水泥土深层搅拌桩施工前应进行工艺性试桩，数量不少于5根，并根据工艺性试桩确定施工参数及施工工艺。 ②施工放线：施工前根据放出的左右中心线，按照桩位布置图统一进行测放桩位线，桩位中心点用钎子插入地下，钎子上部绑扎红色布条并用白灰明示。 ③钻机就位：钻机就位后必须做水平校正，使钻杆轴线垂直对准钻孔中心位置。以吊线锤校正机架垂度，每工作班检查不小于2次，使垂直度偏差不超过1%； ④射水试验钻机就位后，进行低压射水试验，检查喷嘴是否畅通，压力是否正常 ⑤钻孔：射水试验后即可开钻。增加射水压力，减少摩擦力。

水泥搅拌桩施工方案(干法)

水泥土（干法）搅拌桩施工方案 1、施工工艺流程深搅桩施工工艺流程图见下图(图1) 2、施工机械选择本工程采用干喷法施工。用于干喷法施工的机械:分别有(CPP-5)、(CPP-7)、(FP-15)、(FP-18)、(FP-25)等机型。本工程采用(CPP-5)深层搅拌桩机。(CPP-5)的设备施工深度可达18m，单桩截面积=0.22m2,喷灰钻头呈螺旋形状。送灰器容量1.2t，配置1.6m3/S空压机，最远送灰距离50m。

图1:搅拌桩施工流程主要工程机械表表表2 3、施工准备在施工前完成如下准备工作： (1)搞好场地的三通（路通、水通、电通）一平（清除施工现场的障碍物），查清地下管线的位置。 (2)放线：按设计图纸放线，准确定出各搅拌桩的位置；搅拌桩桩位应每隔5根桩采用竹片或板条进行现场定位。根据需要改动原设计位置的，需取得设计、监理等的同意后，方可执行。 (3)作好施工准备，包括供水供电线路、机械设备施工线路、机械设备放置位置、运输通道等。 (4)所需材料提前进场，水泥及外加剂必须有出厂合格证，水泥送试验室检验合格后方能使用。 (5) 施工前测量人员先校核施工图纸，按图纸确定桩基工程的位置和标高。施工放样记录以书面形式上报监理工程师，待监理工程师检查认可后方进行下一道工序施工。

4、主要施工工序 (1) 深层搅拌机定位、调平：将深层搅拌机用钢丝绳吊挂在起重机上， (2)预搅下沉至设计加固深度：用输浆胶管将储料罐砂浆泵与深层搅拌机接通，开通电动机，搅拌机叶片相向而转，借设备自重，以O．38～O．75m／min的速度沉至要求的加固深度。 (3)配制水泥粉： (4)边喷粉边搅拌提升至预定的停灰面：以0.3～O.5m／min的均匀速度提起搅拌机，与此同时开动砂浆泵，将水泥粉从深层搅拌机中心管不断压入土中，由搅拌叶片将水泥粉与深层处的软土搅拌，边搅拌边喷粉直到提至地面，即完成一次搅拌过程。 (5) 重复搅拌下沉至设计加固深度：用同法再一次重复搅拌下沉和重复搅拌喷浆上升，即完成一根柱状加固体，外形呈8字形(轮廓尺寸：纵向最大为1．3m，横向最大为0．8m)，一根接一根搭接，搭接宽度根据设计要求确定，一般宜大于200mm，以增强其整体性，即成壁状加固，几个壁状加固体连成一片，即成块状。 (6)搅拌桩的桩身垂直偏差不得超过1％，桩位的偏差不得大于50mm，成桩直径和桩长不得小于设计值。当桩身强度及尺寸达不到设计要求时，可采用复喷的方法。搅拌次数以一次喷粉，一次搅拌或二次喷粉，三次搅拌为宜，且最后一次提升搅拌宜采用慢速提升。 (7)施工时设计停灰面一般应高出基础底面标高O．5m，在基坑开挖时，应将高出的部分挖去。 (8)施工时因故停喷粉，宜将搅拌机下沉至停浆点以下O．5m，待恢复供粉时，再喷粉提升。若停机时间超过3h应清洗管路。 (9)壁状加固时，桩与桩的搭接时间不应大于24h，如间歇时间过长，应采取钻孔留出榫头或局部补桩、注粉等措施。 (10)每天加固完毕，应用水清洗贮料罐、砂浆泵、深层搅拌机及相应管道，以备再用。 (11)搅拌桩施工完毕应养护14d以上才可开挖。基坑基底标高以上300mm，应采用人工开挖。 (12)喷粉施工前应仔细检查搅拌机械、供粉泵、送气(粉)管路、接头和阀门的密封

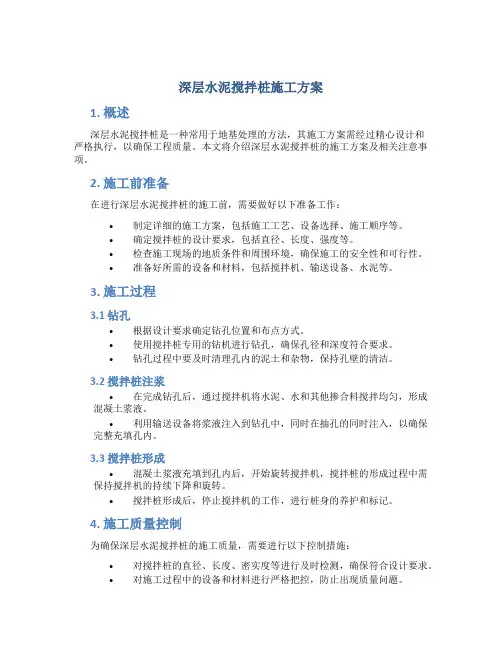

深层水泥搅拌桩施工方案

深层水泥搅拌桩施工方案一、施工准备工作 1、水泥送检施工前将进场使用的水泥等材料送至当地有资质的建材质监部门进行复验，同时材料应具备出厂合格证、自检报告、生产日期、批号等。材料必须经检验合格后方可投入使用。作好水泥供应计划。 2、桩位放样根据测量点准确放好桩位，并复检，做好桩位定点标记。 3、试桩施工在正式施打搅拌桩前，为更加熟悉本地块的地层物理力学性质，掌握更准确的施工参数，同时因工期较紧，而设计要求承载力检验应采用复合地基载荷试验和单桩载荷试验。载荷试验的检验数量总桩数的0.5％～1％。我单位计划在地基旁进行试桩施工，拟安排搅拌桩机试桩2根，确定钻进速度、地层变换电流变化值、喷浆量大小、桩的深度、成桩时间、搅拌次数，为正式施工提供较准确的依据，试验桩3～4根，以此作为桩基承载力试验。 4、技术交底由项目总工程师针对设计意图及技术要求，结合试桩资料对质检员、施工员、技术员进行施工技术交底，其内容应结合设计图纸要求和施工要求进行。对每一个施工质量关键点，有疑问的地方要达到一致的认识。然后由施工员、质检员对操作人员进行技术交底和安全技术交底。根据施工图纸，大约300根水泥搅拌桩，主要施工参数和设计要求如下：布置方式：正方形布桩，间距1.0米桩径：Φ600mm，桩位偏差：不得大于50mm 搅拌桩的垂直偏差：不得超过1％桩长：有效桩长为5~6.5米左右(从站房独立基础底板地算起) 固化剂：强度等级42.5级普通硅酸盐水泥单桩喷浆量：不少于60kg/m 水灰比：0.55～0.65范围内

水泥掺量：21％(占被加固湿土质量的比例) 停灰面：高于桩顶标高500mm 送浆管长度：不大于60m 成桩工艺：四喷四搅提升速度不得超过1.2m/min 承载力设计值：处理后单桩竖向承载力特征值不低于120KN。复合地基的承载力特征值fspk≥140KPa 二、施工方法及工艺水泥土喷浆搅拌法加固软土地基是利用水泥和水按一定比例均匀搅拌成为固化剂的浆液，通过特制的深层搅拌机械，在地基深处就地将软土和浆液进行强制搅拌，经拌和后的混合物发生一系列物理化学反应，使软土硬结成具有整体性、水稳定性和一定强度的加固体。 1、施工方法由于本工程工期紧，为便于进行施工质量、进度和安全管理，拟考虑2台桩机进行施工。 2、施工步骤及工艺要求（1）清除障碍：清除施工范围内的场地及地下障碍物。（2）拆除路面、平整场地：先将施工场地加以平整，确保桩机正常行走，工作面宽度必须保证桩机正常施工，再按设计图纸准确测放桩位轴线后，桩机方可进入施工现场，施工要求水源充足，合理布置施工现场。（3）桩机就位：按照测放的桩位，将桩机移至桩位上，桩尖对准桩位，桩位偏差不大于50mm，调平机台，以线垂调整机身垂直度，垂直度偏差小于1.0%。（4）配制水泥浆：接照设计要求的掺入比、桩长，将计算出来的42.5级普硅水泥用量放入搅拌池中，加计算出来的水进行搅拌配制浆液，水灰比为：0.55～0.65，浆液的搅拌时间大于3分钟，不长于2小时，采用两次搅拌法，按设计掺入量不少于21%加固湿土质量的比例。（5）搅拌成桩：将桩机钻头尖部对准桩位下钻，一边打开送浆泵送浆至钻头出浆口，一边搅拌下钻，一边喷浆至设计持力层后边搅拌边提升送浆，直至桩顶标高后，再重复工作一次。整个过程需均匀喷浆，共四喷四搅，喷浆量要严格根据电机调速器进行均匀调整。（6）成桩后，关闭送浆泵，移机至下一桩位进行施工。

水泥搅拌桩施工专项施工方案

亚洲开发银行贷款广西梧州城市发展项目红岭3#东段、18#道路建设工程红岭18#道路建设工程软基处理（水泥搅拌桩）施工专项方案柳州市市政工程集团有限公司 2011年12月批准：审核：编制：目录一、概况 0 二、施工前准备工作 (1) 三、施工方法 (1) 四、质量检验要点 (2) 五、施工机械 (2) 五、施工工艺及技术措施 (3) 六、保证质量技术措施 (5) 七、雨天施工措施 (7) 八、文明施工保证措施 (7) 一、概况水泥搅拌桩施工位于本标段红岭18#路0+650~0+775段、1+065~1+160段。由于该两段道路施工范围内经过冲沟鱼塘等低洼地带表层淤泥土质较厚，素土回填时间较短，素土深

度大。设计桩长0+650~0+775段为15.5m，1+065~1+160段为15m，采用梅花型布置，桩距为1.2m，桩径为50cm，共计109650m。设计图要求：90d龄期的无侧限抗压强度≥1.8Mpa,初定掺灰量15%，复合地基承载力要求≥120Mpa，单桩承载力要求≥141.1KN。水泥搅拌桩停浆面应高于桩顶设计高层的500mm。深层搅拌桩是利用水泥作为固化剂，适当掺入缓凝早强剂，通过特制的深层搅拌机械，在地基深处就地将软土和固化剂强制搅拌均匀，利用固化剂作用和软土产生一系列化学、物理反应，使软土硬结成整体，形成柱状体是一种介于刚性和柔性桩之间的有一定压缩性的柱桩，具有一定的强度。深层搅拌法施工具有无震动、无噪音、无环境污染和工程进度快，而且造价低廉等优点，是一种较理想的地基加固处理方法。二、施工前准备工作 1、详细查阅地质资料，包括加固地基范围内的成份、厚度；软土分布范围、厚度、含水量（饱和度）、有机质含量和地下水侵蚀性；确定工艺参数。 2、做好水泥、外渗剂、土的配合比的试配工作，为施工时提供合理的施工配合比，确定施工工艺。 3、做好三通一平、电、水、道路畅通，场地平整包括清除地上、地下障碍物，对低洼不平的场地应回填粘性压实，如遇边坡地区施工应有护坡措施。 4、在水泥搅拌桩施工前，将本标18#路设计桩位段开挖至设计桩高程高50cm，再进行水泥搅拌桩施工。 4、对轴线、桩位应复查无误或在规范规定的允许范围内。 5、落实施工组织措施，组织劳动力，准备机具，施工机械进场组装，试运转正常。三、施工方法一、施工工艺 1、就位对中调平：深层搅拌机械到达指定位置并对准桩位中心，机座调正水平。 2、予搅下沉：启动深层搅拌机电机，使钻头钻杆钻入土层到达桩底设计标高。 3、制备水泥浆固化剂：深层搅拌机予搅钻入土层时，后台应同时制作水泥浆，待注浆时，将固化剂倒入集料斗中。 4、喷浆、搅拌、提升；深层搅拌机钻头钻到设计标高，开启灰浆泵，待浆液到达喷浆口喷浆时，按设计确定的提升速度，边喷浆、边提升搅拌至桩顶设计标高。 5、重复搅拌：深层搅拌机喷浆口提升到设计标顶高时，停止喷浆。为使软土和灰浆搅拌均匀。再次将深层搅拌机下沉至设计要求的深度，再将深层搅拌机继续边搅拌边提升出地面，关闭灰浆泵。 6、移位：深层搅拌机械移位到下一根桩位，重复下述工艺流程，继续第二根桩施工。

双向水泥搅拌桩专项施工方案

广东省第十四届省运会主场馆周边配套道路工程BT 双向搅拌桩施工专项方案编制人：审核人：编制日期：2014年4月20日

第一章工程概况一、工程概况 1.1工程简述 1.1.1设计概况本工程包括柏西路、育园路、海东西路、东城西金湾南路、奋勇大道北段和政通南路共计七条路，其中软土路基处理方式原设计全部为打设塑料排水板、通过堆载预压达到排水固结。现III于少数路段因工期、以及现场排水情况等不适宜再按原软基施工方案实施，变更为双向水泥搅拌桩，水泥搅拌桩直径为70cm,间距为1.6 米，呈梅花桩样式布置。水泥泥掺量为18%,水灰比为0.5-0.6,水泥釆用强度等级为42. 5级变通水泥，成桩28天后无侧限抗压强度为0. 6Mpa, 90天后无侧限抗压强度为IMpa,并进行复合地基承载力达到120kpa o 具体段落为： 1、奋勇大道Fyk0+090"Fyk0+320,桩长为12米。 2、东城西路Dck0+060~Dck0+190,桩长为5米。 3、东城西路Dck0+350"Dck0+570,桩长为6米。 1. 1. 2工程材料 1、水泥采用海螺42. 5散装水泥。 1. 1. 3工程数量 1. 1. 4工程地质 1）东城西路:

处理范ffl K0+060?K0+190,现状地面基本为设计标高，地质情况（山上到下）：3?4m素填土，2m中砂（含有机质），3m粉质粘土，4m淤泥质粘土，5m 粘土。处理范围K0+350?K0+570,平均填土2m,地质情况（由上到下）：3m 素填土，2-3m 淤泥，3m粉质粘土，3m中粗砂。 2）奋勇大道：奋勇大道两侧以农田和鱼塘居多，部分地段填方较大，处理范圉 K0+090?K0+320，现状为水塘，地下水位较高，平均填土4m,地质情况（由上到下）：6-7m淤泥质粘土，5m粘土。 1.2施工平面布置具体见附图。

水泥搅拌桩施工方案(完整版)

目录一、编制依据 (2) 二、工程概况 (2) 三、工期计划 (2) 四、施工准备 (2) 五、施工操作工艺 (4) 六、质量保证体系及控制措施 (8) 七、安全、文明、环保措施 (10) 八、质量控制指标、检验频率和方法 (12)

水泥搅拌桩专项施工方案一、编制依据 l、《公路路基设计规范》(JTG D30-2004) 2、《公路路基施工技术规范>（JTG Fl0-2006） 3、《施工图设计》 4、已批复的《施工组织设计》 5、我公司投入本项目的施工机械、上场人员等二、工程概况本项目的水泥搅拌桩系在A、B、C、D匝道桥桥头地基处理的位置，桥头地基处理长度20米，有效桩长12m，桩位呈正三角形布置，桩间距1.2米；桥头地基处理过渡段长度20米，有效桩长12m，桩位呈正三角形布置，桩间距1.5米。本项目区域内水泥搅拌桩4321根，总长51852米。固化剂采用42.5号普通硅酸盐水泥，水泥掺量在13%～15%左右，水灰比=0.65。在基础和桩顶设置30cm碎石褥垫层做为一般路基的过渡层。三、工期计划水泥搅拌桩计划于2015年9月16日开始施工，2015年11月 30日完成。四、施工准备 l、技术准备 1.1依据地质勘察资料进行室内配合比试验，结合设计要求，选择最佳水泥加固掺入比，确定搅拌工艺。 1.2依据设计图纸，编制施工方案，做好现场平面布置，安排施工进度，布置水泥浆制备的灰浆池。 1.3施工前应标定搅拌机械的灰浆输送量、灰浆输送管到达搅拌机喷浆口的时间和起吊设备提升速度等施工工艺参数。 2、工艺性试桩水泥搅拌桩施工前必须进行成桩试验，成桩试验应达到下列要

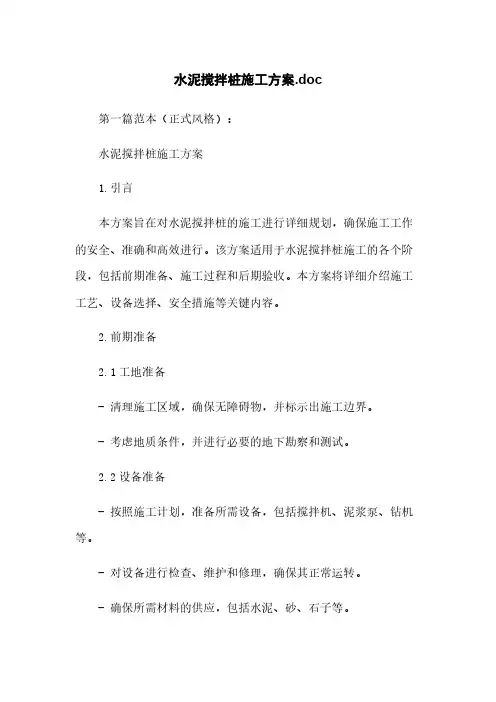

水泥搅拌桩施工方案

水泥搅拌桩冬季施工方案目录 1编制依据及原则 .................................................................................................................. - 2 - 1.1编制依据.......................................................................................................................... - 2 - 1.2编制原则.......................................................................................................................... - 2 -2工程概况 ...................................................................................................................................... - 3 - 2.1地理位置.......................................................................................................................... - 3 - 2.2水文气象.......................................................................................................................... - 3 - 2.3主要地质特征 ................................................................................................................. - 3 - 2.4桥头路基处理 ................................................................................................................. - 3 - 2.5主要工程数量 ................................................................................................................. - 3 -3施工准备 ...................................................................................................................................... - 3 - 3.1人员准备.......................................................................................................................... - 3 - 3.2技术准备.......................................................................................................................... - 3 - 3.3施工材料准备 ................................................................................................................. - 4 - 3.4机具准备.......................................................................................................................... - 4 - 3.5施工注意事项 ................................................................................................................. - 5 -4冬季施工基本技术要求............................................................................................................ - 5 - 4.1冬季施工的定义............................................................................................................. - 5 - 4.2水泥浆施工要求............................................................................................................. - 5 -

深层水泥搅拌桩施工工艺

深层水泥搅拌桩施工工艺文件管理序列号：[K8UY-K9IO69-O6M243-OL889-F88688]

是利用水泥作为固化剂，通过深层搅拌机械在地基将软土或沙等和固化剂强制拌和，使软基硬结而提高地基强度。该方法适用于[软基处理，效果显着，处理后可成桩、墙等。深层水泥搅拌桩适用于处理淤泥、砂土、淤泥质土、泥炭土和粉]土。当用于处理泥炭土或地下水具有侵蚀性时，应通过试验确定其适用性。冬季施工时应注意低温对处理效果的影响。深层搅拌桩施工工艺简述（1）施工前的准备工作应在施工前完成如下准备工作：搞好场地的三通（路通、水通、电通）一平（清除施工现场的障碍物），查清地下管线的位置及确定架空电线的位置、高度；放线：按设计图纸放线，准确定出各搅拌桩的位置；搅拌桩桩位应每隔5根桩采用竹片或板条进行现场定位。根据需要改动原设计位置的，需取得设计、监理等的同意后，方可执行；作好施工准备，包括供水供电线路、机械设备施工线路、机械设备放置位置、运输通道等。所需材料应提前进场，水泥及外加剂必须有出厂合格证，水泥必须送试验室检验合格后方能使用。（2）施工流程深层搅拌桩施工按下列步骤进行：（3）成桩工艺

a)搅拌桩机：PH-5系列深层搅拌桩机及相应的辅助设备（灰浆泵、灰浆搅拌机等）。 b)制备水泥浆：按设计确定的配合比拌制水泥浆，待压浆前将水泥浆倒入集料斗。 c)预搅下沉：待搅拌机的冷却水循环正常后，启动搅拌机电机，放松起重机钢丝绳，使搅拌机沿导架搅拌切土下沉，下沉的速度可由电机的电流监测表控制，工作电流不应大于40A。搅拌机下沉时开启灰浆泵将水泥浆压入地基中，边喷边旋转。 d)提升喷浆搅拌，搅拌机下沉到达设计深度后，开启灰浆泵将水泥浆压入地基中，边喷边旋转，同时严格按照设计确定的提升速度提升搅拌机。 e)重复上、下搅拌，搅拌机提[升至设计加固深度的顶面标高时，集料斗中的水泥浆应正好排空，为使软土和水泥浆搅拌均匀，再次将搅拌机边旋]转边沉入土中，至设计加固深度后再将搅拌机提升出地面，搅拌过程同时喷水泥浆。 f)清洗，向集料斗注入适量热水，开启灰浆泵、清洗全部管线中的残存水泥浆，直到基本干净，并将粘附在搅拌头上的杂物清洗干净。 g)移位，重复上述a)-f)步骤，再进行下一根桩的施工。 1、场地整平

水泥搅拌桩专项施工方案

水泥搅拌桩专项施工方案集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）

中铁一局集团有限公司新建兰渝铁路广安至重庆段LYS-13标段高兴站水泥搅拌桩处理软基专项施工方案编制：审核：批准：中铁一局兰渝铁路LYS-13标段第五项目经理部二O一五年六月水泥搅拌桩处理软基专项施工方案一、工程概况 1.1 线路位置及范围高兴站位于四川省华蓥市高兴镇，高兴站站房工程为线下式旅客站房，建筑面积2500m2,主体为框架结构，左右办公用房高度6米，中部候车厅高度12米，基础形式为桩基础；程站房中心里程为襄渝线 K728+142，+0.00绝对标高为292.72米。

1.2气象条件本工程地处华莹市高兴镇属亚热温带湿润季风气候，具有冬暖春早，夏季炎热，秋多绵雨，无霜期长，多云多雾，雨量充沛等特点。年平均降雨量1185mm，集中在5-9月，最大降雨量79mm/h，多年平均气温17.8-18.8℃，最热月份集中在6-8月，气温在28-28.8℃。年平均相对湿度80%，最大风速28.4m/s，风向NE。 1.3 地层岩性及分布站房位置目前是鱼塘，有大量淤泥，严重影响基础稳定性，首先要进行软基础处理，设计采用水泥搅拌桩进行软基处理。本地环境水对混凝土结构无侵蚀性，施工前取附近水样分析，做理化试验进行核对。站房区域地质情况较复杂，自上而下分别为淤泥、人工填土、粉质粘土、中风化粉砂质泥岩；地下水位标高为285～287米。本地道地区地震动峰值加速度等于0.05g，地震动反应谱特征周期为0.35g。本线路通过浅丘地貌，地势起伏不大。表层及透镜状分布1-2层软土，最大埋深6.1m，路堤遍坡最大高度5.0m。软土呈褐灰色，褐黄色，软塑，土质较均匀，局部含腐殖质，主要成层状分布与沟槽水田表层或承透镜状分布与土层中。下伏基岩为泥岩夹砂岩。 1.4 软基处理设计本工程长135m,右侧路堤地底（松）软土地基采用水泥搅拌桩进行加固，水泥搅拌桩直径0.5m，桩间距为1.3m，桩长2.5~6.1m，采用正三角

水泥搅拌桩专项施工方案

东风泵站水泥搅拌桩施工方案底板下为砂土，该层承载力不满足设计要求，结构不能采用天然地基作为持力层，需采用水泥搅拌桩对基础进行处理；为了防止对闸站造成滑坡危险，需对闸站底板位置进行打搅拌桩加固处理。本工程基础加固采用搅拌桩直径60cm，采用P.O4.25级普通硅酸盐水泥，水泥掺入量为16%。桩顶高程为▽-1.6m，桩底高程为-19.0m，桩间距为1200mm,本工程共计水泥搅拌桩366根。本工程拟投入1套打桩机械进行搅拌桩施工。根据本工程特点，本工程选择采用四搅二喷的施工工艺。 1 水泥搅拌桩施工（1）工序流程：测量放线→桩机定位→预搅下沉→喷浆搅拌提升→复搅下沉→重复提升→冲洗系统→移机定位。详见工序流程图。

（2）施工测量放样：根据本工程项目施工范围内的等级，平面控制和高程控制点的准确数据由测量专业人员实施本工程的所有施工测量工作，对提供的测量数据进行复核、验算，并将有关测量结果提交监理工程师核查，以此作为施工放样的依据。平面控制测量：建立工程施工现场控制网络点，绘制测量放线图，然后根据工程项目部位进行校核，在每项测量工作完成后，报监理工程师核查后方可进行施工。高程控制测量：根据发包人提供并经监理工程师核准的高程点，进行校核，确认无误后方可使用。建立工程所需的高程控制点，并对水准点、控制点进行加密，以保证现场施工放样的要求。高程点、中线桩、结构物的控制点及放样和检验所必须的标桩，均应设在不受开挖、填筑、施工建筑物影响的范围内，以及树立易识别的标志并认真加以保护。（3）场地准备：定位放线。根据设计和发包人及监理工程师提供的控制点，测放出搅拌桩的作业范围。（4）土方开挖将原地面整平至搅拌桩施工高程处，并清除桩地上地下的一切障碍物，场地低洼处应填平，不得填筑杂土。（5）钻孔准备：本工程所用施工机具包括深层搅拌机、水泥浆制备系统及卷扬机、导向设备和提升速度控制设备等，搅拌桩机为叶片喷浆的单头搅

水泥搅拌桩施工方案(新)27754

目录一、编制依据2 二、工程概况2 三、施工部署3 四、施工进度计划4 五、施工前期准备4 六、施工工艺及施工方法4 七、质量控制保证措施7 八、安全保证措施及安全保证体系12 九、环境保护及消防安全措施17

一、编制依据 1、国家现行的有关法律、法规、施工及验收规范、规程等； 2、本合同段招标文件，设计施工图，其它详见设计说明； 3、业主、总监办、驻地监理的有关文件、规定等； 4、我公司投入本项目的施工机械、上场人员等； 5、本工程地质情况详见《岩土工程勘察报告》。二、工程概况，本水泥搅拌桩项目系在设计的实4股道检查坑位置上，根据设计院要求，在检查坑长度95米范围内打三排桩，桩径600mm，桩长20米，间距1200mm.水泥搅拌桩为239根。 1、采用425R复合硅酸盐水泥，水泥掺入量为15%，水灰比为 0.4`~0.5m； 2、桩位水平允许偏差≤50mm，桩身垂直允许偏差≤5%。 3、设计深层搅拌桩长为20m ,桩与桩间距1200mm。 4、超灌长度皆为500mm。三、施工部署搅拌桩由我公司的专业施工队负责施工。根据本工程特点及工程量，本队安排1个工班作业施工，同时工班配备相应的人员。

1 2、进场机械设备一览表

3、施工人员一览表四、施工进度计划考虑现场施工条件和工期要求，并根据实际情况及总体进度安排，工期计划2013年1月8日开工，2013年1月28日完成搅拌桩施工。五、施工前期准备 1、清除施工场地的地上、地下障碍物，对有水的地方进行抽水和清淤，回填粘性土并予以压实。

2、进场道路畅通，将施工用水、用电接至施工现场。 3、组织材料进场，进场水泥必须具备出厂合格证，并经现场取样送试验室复检合格，存放场地要充分满足施工需要，合理布局。六、施工工艺及施工方法 1、水泥搅拌桩施工工艺技术水泥搅拌桩施工工艺主要流程为：桩机定位-喷浆搅拌钻时到底-关泵搅拌提升-喷浆搅拌到底-关泵搅拌提升-成桩。 1、桩机定位：首先熟悉图纸要求。在桩位放样后，桩机就位，整平对中。 2、喷浆搅拌钻时到底：开动灰浆泵，确认浆液顺利从喷咀喷出时，启动桩机，操作升降手把使搅拌轴沿导向架搅拌回转向下切土钻进。钻进参数一般为钻速1m/min,转数60r/min左右，喷浆压力1-1.4Mpa,喷浆量33L/min。如遇硬土层，可用钢绳加压器均匀给压，钻进到设计桩底高程。 3、关泵搅拌提升：搅拌头进入工序后，即可自桩底以60r/min 的转数反转，以与钻进相等的速度将搅拌头提升到地面（如发现搅拌头被软泥糊住，须及时清除）。 4、喷浆重复搅拌钻时到设计桩底高程：按照工序2操作要求进行。 5、关泵重复搅拌提升到地面，成桩。

(完整版)道路水泥搅拌桩施工方案

道路水泥搅拌桩施工方案编制：审核：审批：中建四局建设有限公司2019年11月

目录一、编制依据 (1) 二、工程概况： (1) 三、施工准备 (1) 四、施工操作工艺 (3) 五、质量保证体系及控制措施 (7) 六、安全、文明、环保措施 (9) 七、质量控制指标、检验频率和方法 (11)

水泥搅拌桩专项施工方案一、编制依据《建筑地基基础工程施工质量验收规范》GB 50202-2002 《地基处理技术规范》JGJ 79-2002 《湘江大道（铜官港区段）道路工程一标段施工图设计》二、工程概况湘江大道（铜官港区段）范围北起彩霞路南至城湘大道，全长2.78km。本标段为第一标段，设计范围为K0+000-K1+510，规划按照54m宽度控制，近期修建道路中线两侧共32m范围。根据勘察报告显示，各地层岩性特征描述为： 1、素填土（Q ml）①：褐黄、褐灰等色，主要由粘性土组成，系新近堆填而成，未完成自重固结，呈松散状态。岩芯采取率为100％。见于钻孔1~3、5~13、17、2 2、2 3、25、26、28、30、31、33、35~43、45~50号，层厚0.30~10.30m。 2、压实填土（Q ml）②：褐黄色，主要由粘性土组成，不均匀含碎石5~10%，已完成自重固结，其密实度多呈中密状态，岩芯采取率为100％。见于钻孔1~8、44号，层厚0.40~6.70m。 3、第四系湖积（ Q l）淤泥质粉质粘土③：褐灰、灰黑等色，含少量有机质，略有臭味，饱和、软塑。主要分布于道路沿线湖底。岩芯采取率为70~85％。见于钻孔14~22、2 4、27、29、32号，层厚0.90~3.50m。 4、第四系冲洪积层（Q al+pl）: 4.1粉质粘土④：褐黄色，湿、软可塑。稍有光泽，摇振无反应，干强度及韧性中等。岩芯采取率为100％。见于钻孔9~13、23、25、26、35号，层厚1.20~2.30m。 4.2粉质粘土⑤：褐黄色，稍湿、硬可塑。稍有光泽，摇振无反应，干强度及韧性中等。岩芯采取率为100％。见于钻孔1~33、35、37号，揭露厚度2.90~6.80m。 al+pl）： 5、第四系中更新统冲洪积层（Q 2 5.1粉质粘土⑥：褐红、灰白、褐黄等色，具网纹结构，含隐裂隙，稍湿、坚硬。稍有光泽，摇振无反应，干强度及韧性中等。岩芯采取率为100％。见于钻孔34、36、38号，层厚1.30~4.10m。 5.2粗砾砂⑦：褐黄色，石英质，不均匀含5~30%圆砾5~20%，混粘性土5~10%。饱和、中密。岩芯采取率为75~85％。见于钻孔34、36~50号，揭露厚度2.90~9.10m。水泥搅拌桩地基处理：K0+000~K0+810路段采用水泥搅拌桩地基处理，按梅花形布置，桩径50cm，桩间距为1.5m，搅拌桩长度根据设计要求暂按7米计，施工根据工程地质变化情况进行现场试桩确定，进入持力层（粉质黏土层）不小于50cm。水泥搅拌桩所用水泥标号为32.5普通硅酸盐水泥，每米水泥用量65kg/m。水

水泥搅拌桩施工方案

湘江大道（铜官港区段）道路工程施工第一标段水泥搅拌桩专项施工方案湖南乔口建设有限公司二O一六年十二月

目录一、编制依据 (3) 二、工程概况： (3) 三、施工准备 (3) 四、施工操作工艺 (5) 五、质量保证体系及控制措施 (8) 六、安全、文明、环保措施 (10) 七、质量控制指标、检验频率和方法 (12)

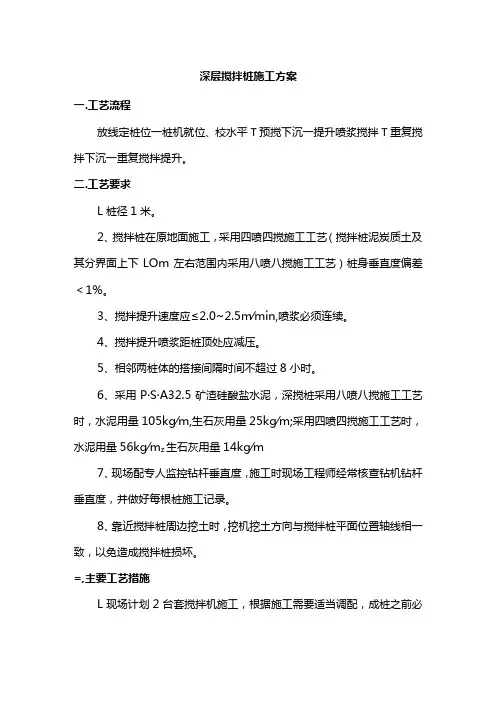

深层搅拌桩(干法和湿法)施工方案
