九年级物理杠杆与简单机械知识点及典型例题
中考物理简单机械考点梳理+试题!
中考物理简单机械考点梳理+试题！一、思维导图二、知识点过关知识点一：杠杆1.杠杆的定义在力的作用下能绕着固定点转动的硬棒，叫做杠杆。
（如跷跷板）【注意】杠杆可以是直的，也可以是弯，可以是各种各样的形状，但是它一定是硬棒。
2.杠杆五要素①支点：杠杆绕着转动的固定点，用O表示。
②动力：使杠杆转动的力，用F1表示。
③阻力：阻碍杠杆转动的力，用F2表示。
④动力臂：从支点到动力作用线的距离，用l1表示。
⑤阻力臂：从支点到阻力作用线的距离，用l2表示。
（力的作用线：通过力的作用点，沿力的方向所画的一条直线）【注意】支点一定在杠杆上，而力臂不一定在杠杆上；动力和阻力的作用点都在杠杆上；力臂是支点到力的作用线的距离，而不是到作用点的距离。
（认真区别作用线与作用点）01关于杠杆，下列说法中正确的是（）A．杠杆一定是直的B．使用杠杆时可以省力同时又省距离C．动力臂一定等于支点到动力作用点的距离D．动力臂不仅与动力作用点的位置有关，而且还跟动力的方向有关3.力臂的画法一定点（支点），二画线（力的作用线），三从点（支点）向线（力的作用线）引垂线，支点到垂足的距离即为力臂，并表上相应的符号（l1或l2）。
如下图：一定点二画线三引垂线02如图甲所示，用钢丝钳剪铁丝时，钢丝钳可以看成是两个杠杆的组合，其中一个杠杆如图乙所示。
请在图乙中：（1）画出动力F1的力臂；（2）从A、B两点中选择更省力的位置，在该点处画出阻力F2的示意图。
4．杠杆的平衡条件含义：在力的作用下，如果杠杆处于静止状态或缓慢匀速转动时，我们就说杠杆平衡了。
杠杆平衡条件：动力X动力臂=阻力X阻力臂（F1l1=F2l2）03在探究“杠杆的平衡条件”实验中，小华利用杠杆、细线、钩码等器材进行探究：（1）调节杠杆平衡时，根据生活经验，需要保持杠杆在位置平衡。
从实验的角度来讲，杠杆在这个位置平衡是为了方便读取。
（2）如图所示在杠杆左侧的A点挂上两个钩码，为了使杠杆保持平衡，在杠杆的右侧挂钩码时，是先确定细线位置再挂钩码还是先挂钩码再确定细线位置？。

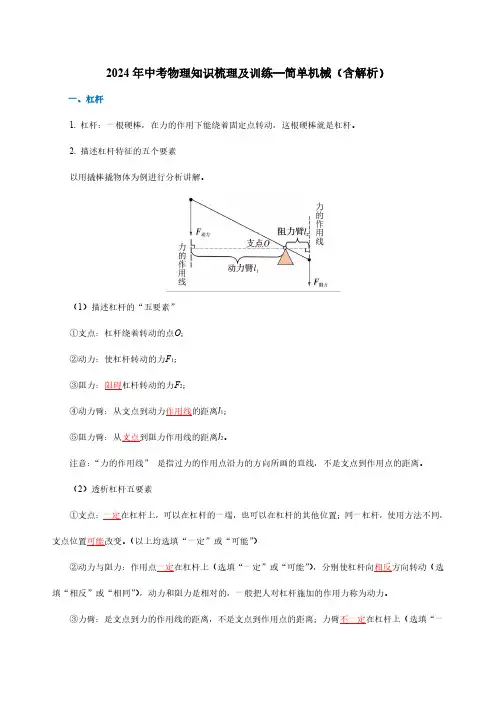

2024年中考物理知识梳理及训练—简单机械(含解析)
2024年中考物理知识梳理及训练—简单机械（含解析）一、杠杆1.杠杆：一根硬棒，在力的作用下能绕着固定点转动，这根硬棒就是杠杆。
2.描述杠杆特征的五个要素以用撬棒撬物体为例进行分析讲解。
（1）描述杠杆的“五要素”①支点：杠杆绕着转动的点O；②动力：使杠杆转动的力F1；③阻力：阻碍杠杆转动的力F2；④动力臂：从支点到动力作用线的距离l1；⑤阻力臂：从支点到阻力作用线的距离l2。
注意：“力的作用线”是指过力的作用点沿力的方向所画的直线，不是支点到作用点的距离。
（2）透析杠杆五要素①支点：一定在杠杆上，可以在杠杆的一端，也可以在杠杆的其他位置；同一杠杆，使用方法不同，支点位置可能改变。
（以上均选填“一定”或“可能”）②动力与阻力：作用点一定在杠杆上（选填“一定”或“可能”），分别使杠杆向相反方向转动（选填“相反”或“相同”），动力和阻力是相对的，一般把人对杠杆施加的作用力称为动力。
③力臂：是支点到力的作用线的距离，不是支点到作用点的距离；力臂不一定在杠杆上（选填“一定”或“不一定”），如图中l 1、l 2；若力的作用线过支点，则力臂为0。
（3）力臂的画法步骤画法图示第一步：确定支点O假设杠杆转动，杠杆上相对静止的点即为支点第二步：确定动力和阻力的作用线从动力、阻力作用点沿力的方向(或反方向)分别画直线，即为动力、阻力的作用线第三步：画出动力臂和阻力臂从支点向力的作用线作垂线，支点到垂足间的距离为力臂二、杠杆的平衡条件1.杠杆平衡当杠杆在动力和阻力的作用下静止或匀速转动时，我们就说杠杆平衡了。
2.杠杆的平衡条件（1）杠杆平衡时，动力×动力臂＝阻力×阻力臂公式表示：F 1L 1=F 2L 2，这就是阿基米德发现的杠杆原理。
（2）注意：①杠杆是否平衡，取决于力和力臂的乘积；若乘积相等就平衡，否则沿着乘积大的那端转动。
②注意单位统一：在应用杠杆平衡条件时动力和阻力的单位要统一（单位用N ），动力臂和阻力臂的单位也要统一（单位用m 或cm ）。

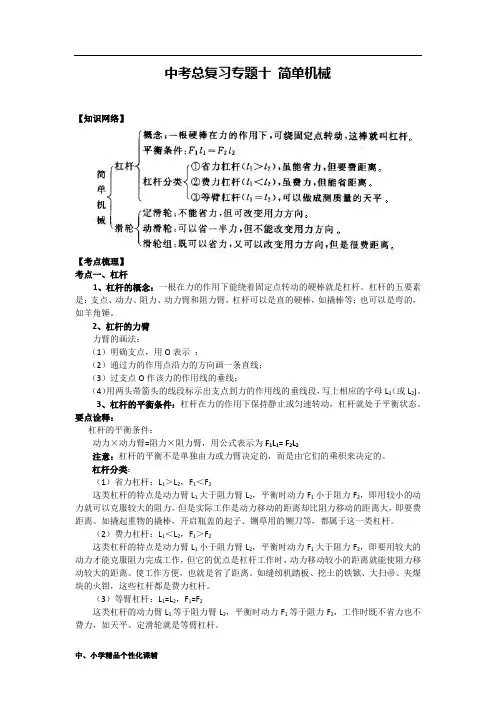

初中物理第10讲 简单机械(知识点+例题+基础训练+能力提升)
中考总复习专题十简单机械【知识网络】【考点梳理】考点一、杠杆1、杠杆的概念：一根在力的作用下能绕着固定点转动的硬棒就是杠杆。
杠杆的五要素是：支点、动力、阻力、动力臂和阻力臂，杠杆可以是直的硬棒，如撬棒等；也可以是弯的，如羊角锤。
2、杠杆的力臂力臂的画法：（1）明确支点，用O表示；（2）通过力的作用点沿力的方向画一条直线；（3）过支点O作该力的作用线的垂线；（4）用两头带箭头的线段标示出支点到力的作用线的垂线段，写上相应的字母L1（或L2)。
3、杠杆的平衡条件：杠杆在力的作用下保持静止或匀速转动，杠杆就处于平衡状态。
要点诠释：杠杆的平衡条件：动力×动力臂=阻力×阻力臂，用公式表示为F1L1= F2L2注意：杠杆的平衡不是单独由力或力臂决定的，而是由它们的乘积来决定的。
杠杆分类：（1）省力杠杆：L1＞L2，F1＜F2这类杠杆的特点是动力臂L1大于阻力臂L2，平衡时动力F1小于阻力F2，即用较小的动力就可以克服较大的阻力。
但是实际工作是动力移动的距离却比阻力移动的距离大，即要费距离。
如撬起重物的撬棒，开启瓶盖的起子、铡草用的铡刀等，都属于这一类杠杆。
（2）费力杠杆：L1＜L2，F1＞F2这类杠杆的特点是动力臂L1小于阻力臂L2，平衡时动力F1大于阻力F2，即要用较大的动力才能克服阻力完成工作，但它的优点是杠杆工作时，动力移动较小的距离就能使阻力移动较大的距离。
使工作方便，也就是省了距离。
如缝纫机踏板、挖土的铁锨、大扫帚、夹煤块的火钳，这些杠杆都是费力杠杆。
（3）等臂杠杆：L1=L2，F1=F2这类杠杆的动力臂L1等于阻力臂L2，平衡时动力F1等于阻力F2，工作时既不省力也不费力，如天平、定滑轮就是等臂杠杆。
考点二、滑轮1、定滑轮：如下图甲所示，我们可把一条直径看成杠杆，圆心就是杠杆的支点，因此，定滑轮实质是等臂杠杆。
定滑轮的特点是它的转轴（支点）不随货物上下移动。
2、动滑轮：如下图乙所示，特点是它的转动轴会随物体上下移动，它实质是动力臂为阻力臂2倍的省力杠杆，它的转动轴是阻力作用点。
专题10简单机械(杠杆)知识点+例题—2021届九年级中考物理一轮总复习专题讲义
2021年中考物理总复习专题十简单机械杠杆（知识点+例题）一、杠杆：1.定义：一根硬棒，在力的作用下能绕着固定点转动，这根硬棒就叫杠杆。
（1）“硬棒”不一定是棒，泛指有一定长度的，在外力作用下不变形的物体；（2）杠杆可以是直的，也可以是任何形状的。
2.杠杆的七要素：（1）支点：杠杆绕着转动的固定点，用字母“O”表示。
它可能在棒的某一端，也可能在棒的中间，在杠杆转动时，支点是相对固定的。
”表示；（2）动力：使杠杆转动的力，用“F1”表示；（3）阻力：阻碍杠杆转动的力，用“F2（4）动力作用点：动力在杠杆上的作用点；（5）阻力作用点：阻力在杠杆上的作用点；”表示；（6）动力臂：从支点到动力作用线的垂直距离，用“l1”表示。
（7）阻力臂：从支点到阻力作用线的垂直距离，用“l2注意：①无论动力还是阻力，都是作用在杠杆上的力，但这两个力的作用效果正好相反。
一般情况下，把人施加给杠杆的力或使杠杆按照人的意愿转动的力叫做动力，而把阻碍杠杆按照需要方向转动的力叫阻力；②力臂是点到线的距离，而不是支点到力的作用点的距离。
力的作用线通过支点的，其力臂为零，对杠杆的转动不起作用。
【例题1】如图所示是撬石头的撬棒，它的支点是点，动力是，它是杠杆转动的力。
阻力是，它是杠杆转动的力。
动力臂，阻力臂是。
因为撬棒的动力臂阻力臂，所以撬棒是杠杆。
【答案】O；FA ；FB，阻碍；LA；LB；大于；省力。
【变式练习1】两个力同时作用在杠杆上，使杠杆处于平衡状态。
下列说法正确的是( ) A.两个力的大小一定相等 B.两个力的方向一定相同C.两个力的力臂一定相等D.两个力与它们相应的力臂乘积一定相等【答案】D3.杠杆作图：力臂：（1）根据题意先确定支点O；（2）确定动力和阻力并用虚线将其作用线延长；（3）从支点向力的作用线画垂线，并用l1和l2分别表示动力臂和阻力臂。
如图所示，以翘棒为例。
第一步：先确定支点，即杠杆绕着哪一点转动，用字母“O”表示。
苏科版九年级物理-简单机械和功知识点及练习题
苏科版九年级物理-简单机械和功知识点及练习题第十一章 简单机械和功专题复习知识点一：杠杆在力的作用下能绕着固定点转动的硬棒就是杠杆。
杠杆不一定是直的，也可以是弯曲的，但是必须保证是硬棒。
跷跷板、剪刀、扳子、撬棒等，都是杠杆。
滑轮是一种变形的杠杆，且定滑一、知识总结 简单机械和功简单机械功功的计算 滑轮杠杆做功的两个必要因素功机械效率功率功的单位省力杠杆 等臂杠杆费力杠杆 F 2轮是一种等臂杠杆，动滑轮是一种动力臂是阻力臂的两倍的杠杆。
一点、二力、二臂：支点（0）：杠杆绕其转动的点 动力(F1) ：使杠杆转动的力阻力(F2) ：阻碍杠杆转动的力（方向判断） 动力臂(L1)：从支点到动力作用线的垂直距离阻力臂(L2)：从支点到阻力作用线的垂直距离知识点二：杠杆平衡条件杠杆的平衡条件：动力×动力臂=阻力×阻力臂公式：2211L F L F知识点三：杠杆的分类1. 省力杠杆，费距离。
2. 费力杠杆，省距离。
3. 不省力也不费力。
F OLL 2知识点四：定滑轮1.定义：使用时，轴的位置固定不动的滑轮2.实质：等臂杠杆3.特点：不省力但可以改变动力方向知识点五：动滑轮1.定义：使用时，轴的位置随被拉物体一起运动的滑轮2.实质：动力臂是阻力臂两倍的杠杆3.特点：省一半力但不可以改变动力方向，动力移动距离是阻力移动距离的两倍知识点六：滑轮组1.定义：动滑轮与定滑轮的组合2.每一类滑轮组绳子绕法有两种3.特点：省力又可以改变动力方向 F=（动G G ）/n n 是与动滑轮相连的绳子段数知识点七：功1.做功的两个要素： （1）作用在物体上的力（2）物体在力的方向上通过的距离2.公式：W=F S （在力的方向上通过的距离）3.单位：J（两个鸡蛋举高1m，做的功大约是1J）知识点八：功率1.功率：表示做功快慢的物理量2.定义：单位时间完成的功3.公式：P=W/t4.单位：W知识点九：机械效率1.有用功：为达到目的必须做的功2.额外功：为达到目的不需要做但不得不做的功3.总功：为达到目的实际做的功W= 有W+额W总4.机械效率：有用功与总功的比值η= 有W/W总知识点十：探究活动1、研究杠杆的平衡条件：（1）为什么挂钩码前要把杠杆调在水平位置平衡？答：消除杠杆自身重力对实验的影响（2）如何调节平衡螺母使杠杆在水平条件下平衡？答：在探究杠杆平衡的条件的实验中，调节两边的平衡螺母使杠在水平位置平衡时，如果是左边高的话，可以将左边的平衡螺母向左旋，或者右边的平衡螺母向左旋；如果是右边的高的话，可以将左边的平衡螺母向右旋，或者右边的平衡螺母向右旋，直到达到平衡。

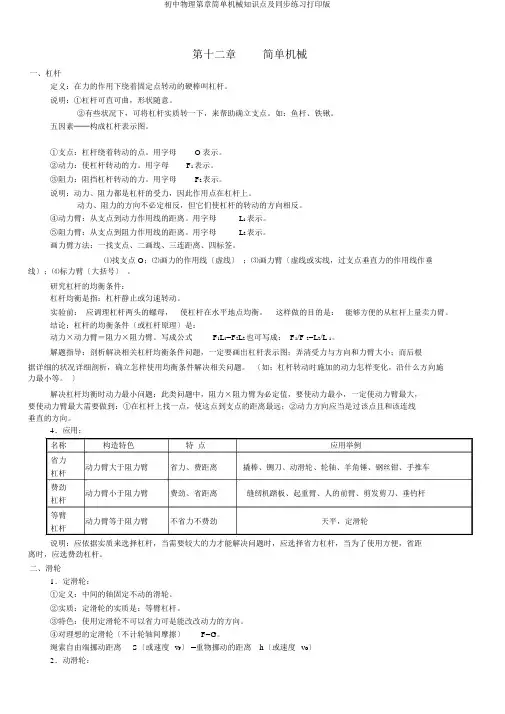

初中物理第章简单机械知识点及同步练习打印版
第十二章简单机械一、杠杆定义：在力的作用下绕着固定点转动的硬棒叫杠杆。
说明：①杠杆可直可曲，形状随意。
②有些状况下，可将杠杆实质转一下，来帮助确立支点。
如：鱼杆、铁锹。
五因素──构成杠杆表示图。
①支点：杠杆绕着转动的点。
用字母O表示。
②动力：使杠杆转动的力。
用字母F1表示。
③阻力：阻挡杠杆转动的力。
用字母F2表示。
说明：动力、阻力都是杠杆的受力，因此作用点在杠杆上。
动力、阻力的方向不必定相反，但它们使杠杆的转动的方向相反。
④动力臂：从支点到动力作用线的距离。
用字母L1表示。
⑤阻力臂：从支点到阻力作用线的距离。
用字母L2表示。
画力臂方法：一找支点、二画线、三连距离、四标签。
⑴找支点 O；⑵画力的作用线〔虚线〕；⑶画力臂〔虚线或实线，过支点垂直力的作用线作垂线〕；⑷标力臂〔大括号〕。
研究杠杆的均衡条件：杠杆均衡是指：杠杆静止或匀速转动。
实验前：应调理杠杆两头的螺母，使杠杆在水平地点均衡。
这样做的目的是：能够方便的从杠杆上量卖力臂。
结论：杠杆的均衡条件〔或杠杆原理〕是：动力×动力臂＝阻力×阻力臂。
写成公式F1L1=F2L2也可写成： F1/F 2=L2/L 1。
解题指导：剖析解决相关杠杆均衡条件问题，一定要画出杠杆表示图；弄清受力与方向和力臂大小；而后根据详细的状况详细剖析，确立怎样使用均衡条件解决相关问题。
〔如：杠杆转动时施加的动力怎样变化，沿什么方向施力最小等。
〕解决杠杆均衡时动力最小问题：此类问题中，阻力×阻力臂为必定值，要使动力最小，一定使动力臂最大，要使动力臂最大需要做到：①在杠杆上找一点，使这点到支点的距离最远；②动力方向应当是过该点且和该连线垂直的方向。
4．应用：名称构造特色特点应用举例省力动力臂大于阻力臂省力、费距离撬棒、铡刀、动滑轮、轮轴、羊角锤、钢丝钳、手推车杠杆费劲动力臂小于阻力臂费劲、省距离缝纫机踏板、起重臂、人的前臂、剪发剪刀、垂钓杆杠杆等臂动力臂等于阻力臂不省力不费劲天平，定滑轮杠杆说明：应依据实质来选择杠杆，当需要较大的力才能解决问题时，应选择省力杠杆，当为了使用方便，省距离时，应选费劲杠杆。
苏科版九年级物理--简单机械和功知识点及练习题(附答案)
第十一章 简单机械和功专题复习知识点一：杠杆在力的作用下能绕着固定点转动的硬棒就是杠杆。
杠杆不一定是直的，也可以是弯曲的，但是必须保证是硬棒。
跷跷板、剪刀、扳子、撬棒等，都是杠杆。
滑轮是一种变形的杠杆，且定滑轮是一种等臂杠杆，动滑轮是一种动力臂是阻力臂的两倍的杠杆。
一点、二力、二臂：支点（0）：杠杆绕其转动的点动力(F1) ：使杠杆转动的力阻力(F2) ：阻碍杠杆转动的力（方向判断）动力臂(L1)：从支点到动力作用线的垂直距离阻力臂(L2)：从支点到阻力作用线的垂直距离知识点二：杠杆平衡条件杠杆的平衡条件：动力×动力臂=阻力×阻力臂公式：2211L F L FF 2知识点三：杠杆的分类1. 省力杠杆，费距离。
2. 费力杠杆，省距离。
3. 不省力也不费力。
知识点四：定滑轮1.定义：使用时，轴的位置固定不动的滑轮2.实质：等臂杠杆3.特点：不省力但可以改变动力方向知识点五：动滑轮1.定义：使用时，轴的位置随被拉物体一起运动的滑轮2.实质：动力臂是阻力臂两倍的杠杆3.特点：省一半力但不可以改变动力方向，动力移动距离是阻力移动距离的两倍知识点六：滑轮组1.定义：动滑轮与定滑轮的组合2.每一类滑轮组绳子绕法有两种3.特点：省力又可以改变动力方向F=（）/n n 是与动滑轮相连的绳子段数动G G 知识点七：功1.做功的两个要素：（1）作用在物体上的力（2）物体在力的方向上通过的距离2.公式：W=F S （在力的方向上通过的距离）3.单位：J （两个鸡蛋举高1m ，做的功大约是1J）1知识点八：功率1.功率：表示做功快慢的物理量2.定义：单位时间完成的功3.公式：P=W/t4.单位：W知识点九：机械效率1.有用功：为达到目的必须做的功2.额外功：为达到目的不需要做但不得不做的功3.总功：为达到目的实际做的功 = +总W 有W 额W4.机械效率：有用功与总功的比值η= / 有W 总W 知识点十：探究活动1、研究杠杆的平衡条件：（1）为什么挂钩码前要把杠杆调在水平位置平衡？答：消除杠杆自身重力对实验的影响（2）如何调节平衡螺母使杠杆在水平条件下平衡？答：在探究杠杆平衡的条件的实验中，调节两边的平衡螺母使杠在水平位置平衡时，如果是左边高的话，可以将左边的平衡螺母向左旋，或者右边的平衡螺母向左旋；如果是右边的高的话，可以将左边的平衡螺母向右旋，或者右边的平衡螺母向右旋，直到达到平衡。
中考物理专题-简单机械、机械功总结及重点复习题
中考物理专题-简单机械、机械功总结及重点复习题一、杠杆 1．完整的杠杆结构硬棒，支点，动力，阻力，动力臂，阻力臂。
作用在杠杆在使它转动的力叫动力，阻碍杠杆转动的力叫阻力，力臂必须垂直于力，即l ⊥F 。
2．杠杆平衡状态：杠杆处于静止或匀速转动状态即为平衡状态。
注意：不一定是要在水平位置静止才是平衡状态，在任意位置静止都算是杠杆平衡，但是在做验证杠杆平衡的条件的实验前，需要通过调节平衡螺母使杠杆处于水平位置平衡。
2．杠杆平衡的条件：动力×动力臂=阻力×阻力臂，即F 1L 1=F 2L 2。
3．杠杆的种类当动力臂大于阻力臂时，省力杠杆，如羊角锤，老虎钳，动滑轮等；当动力臂小于阻力臂时，费力杠杆，如理发剪刀，镊子，钓鱼竿等；当动力臂等于阻力臂时，等臂杠杆，如托盘天平，定滑轮等。
二、滑轮：杠杆的一种变形1．定滑轮是一个等臂杠杆，只能改变力的方向（各个方向），但不改变力的大小。
2．动滑轮是一个省力杠杆，能省一半力，但要费一倍距离，但不能改变力的方向。
思考：一般讨论的问题是轻滑轮，即滑轮质量（重力）不计，如果要考虑滑轮的质量呢？ 定滑轮（轻）模型 动滑轮（轻）模型三、功和功率1．功的定义：作用在物体上的力和物体在力的方向上通过的距离的乘积。
2．公式表达：Fs W =，条件：F 与s 必须是在同一条直线上。
3．功是能量的一个单位，故单位是“焦耳”（J ）。
思考：不做功的几种情况？4．功率：描述物体做功快慢的物理量，单位时间内做的功叫做功率。
5．公式表达：tW P =，当物体做匀速运动时，v F P =。
O 1F 2F 1l 2l 动 力 阻 力 动力臂 阻力臂 2GF =G6．功率的单位是瓦特（W ），常用单位是千瓦（kW ），1kW=1000W四、动能和势能1．动能E k ：物体运动时具有的能量叫做动能，运动物体的速度越大，质量越大，其动能就越大。
记忆公式：221v m E k =。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3>实验表明，杠杆的平衡条件是_____________________。 4>如杠杆右端下倾，应将左侧螺母向______移动或将右侧螺母_____移 动，使杠杆在水平位置平衡 将“右端下倾”改成“左端下倾“呢？ 5>有一组同学猜想杠杆的平衡条件可能是“动力+动力臂=阻力+阻力 臂”。他们经过实验，得到了如下数据：动力=4牛；动力臂=5厘米；阻 力=5牛；阻力臂=4厘米 于是，他们认为自己的猜想得到了验证。你认为他们的实验过程中存在 什么问题？
9、如图所示，简单机械均不计摩擦，图B中R=2r，其中最省力的是
（ ）
9题图
10题图
10、如图所示，在竖直向上大小为10N的力F的作用下，重物A沿竖直方
向匀速上升.已知重物A上升速度为0.2m/s，不计滑轮重、绳重及绳与滑
轮间的摩擦，则物体的重力大小和滑轮上升的速度分别为（ ）
A．20N 0.4m/s
13、怎样调节平衡螺母使杠杆平衡？
1>实验前把杠杆安装在支架上，调节杠杆两端的平衡螺母，使杠杆在水 平位置平衡，其目的是使杠杆上的水平长度就正好是力臂。 2>在实验的操作过程中要改变钩码的个数或在杠杆上的位置，使杠 杆在水平位置平衡，记下钩码质量、弹簧测力计的示数、钩码挂 的位置到支点的距离和弹簧测力计到支点的距离的数值。
大？
l1 l2 F2 F1
2、 其他简单机械
1、定滑轮：定义：中间的轴固定不动的滑轮。实质：等臂杠杆。特
点：
使用定滑轮不能省力但是能改变动力的方向。
F1 l1 F2 l2 对理想的定滑轮：（不计轮轴间摩擦）F=G，绳子自由端移动距离SF(或 速度vF)
= 重物移动的距离SG(或速度vG) 2、动滑轮：定义：和重物一起移动的滑轮。实质：动力臂为阻力臂2倍
专题复习 杠杆与简单机械
一、杠杆：定义：在力的作用下绕着固定点转动的硬棒。
O F1 l1 l2 F2
1、 五要素——组成杠杆示意图
①支点②动力③阻力④动力臂，从支点到动力作用线的距离；
⑤阻力臂，从支点到阻力作用线的距离； 2、画力臂方法：⑴ 找支点O；⑵ 画动力和阻力（实线），如果需要延 长力的作用线（虚线）； ⑶ 画力臂（虚线，过支点垂直力的作用线作垂线）；⑷ 标力臂（大括 号）。 3、研究杠杆的平衡条件：杠杆静止或匀速转动；动力×动力臂＝阻力
于某处时，杠杆平衡，如图所示，现将两球慢慢浸没在水中后，要想使
杠杆平衡，下述支点O的移动情况中正确的是（ ）
A.向铜球侧移动
B.向铝球侧移动
C.不需要移动
D.无法判断
4、如图所示是一弯曲的杠杆，O是支点，OB=CA=4 cm，OC=3 cm。在
B点挂一重物G=10 N，在A点加一力，要使杠杆平衡，力F最小值为多
的
省力杠杆。特点：使用动滑轮能省一半的力，但不能改变动力的方
向。
对理想的动滑轮：（不计轴间摩擦和动滑轮重力）F= 1 2G只忽略轮轴
间的摩擦
则拉力F= 1 2(G物+G动)绳子自由端移动距离SF(或vF)=2倍的重物
移动的距离SG(或vG)
3、滑轮组：定滑轮、动滑轮组合成滑轮组 判断滑轮组的用力情况——“隔离法”： “用虚线把重物和动滑轮从滑轮组隔离，以重物和动滑轮为研究对象” 5、有一个结构不明的滑轮组，只知道拉力F向下拉绳子时，每拉下 12m，重物就上升3m，拉力F=400N，重物为多大，试画出滑轮的结构 图。 6、如图甲所示，用F=10N的力，拉着物体在地面上匀速运动，则物体与 地面的摩擦力是多大？若物体向前移动1m，绳子要拉过多少m？
B.F1＜F2＜F3
C.F2＞F1＞F3
D.F2＜F1＜F3
4、轮轴与斜面
轮轴：两个半径不同的轮子固定在同一转轴上的装置叫做轮轴。半径较
大的叫做轮，半径较小的叫做轴。
实质：轮轴是一个可以连续转动的杠杆。 特点： 由于轮的半径大于轴的半径，因此当动力作用于轮上时，轮轴 为省力杠杆；当动力作用在轴上时，轮轴为费力杠杆。 斜面：斜面是一种可以省力但是费距离的简单机械。原理：Gh=Fl。公 式可知，斜面越长，越省力。
B．20N 0.1m/s
C．5N 0.4m/s
D．5N 0.1m/s
11、同一物体沿相同水平地面被匀速移动（如下图），拉力分别为F
甲、F乙、F丙，不计滑轮与轻绳间的摩擦，比较它们的大小，则（ ）
A. F甲＜F乙＜F
B. F甲＞F乙＞F丙
=F丙
D. F甲=F乙＞F丙
C. F甲＞F乙
12、利用钓鱼竿钓鱼的示意图如图所示，O为支点，F1是手对鱼竿的作 用力，请画出：
1、某同学在做单臂俯卧撑运动，如图所示。他的重心在A点，所受重力
为520N，他将身体撑起处于平衡状态时，地面对手的支持力为 N。
O
2、要使杠杆处于平衡状态，在A点分别作用的四个力中，最小的是（
）
A．F1
B．F2
C．F3
D．F4
O A F1 F2 F3 F4
2题图
3题图
4题图
3、二个体积相等的实心铜球和铝球，挂于轻质杠杆两端，当支点O位
6题图
7题图
7、如图所示，通过定滑轮匀速提起重物G时，向三个方向拉动的力分
别为F1、F2、F3，则三个力大小关系是（ ）
A.F1最大
B.F2最大 C.F3最大 D.一样大 8、如图所示，用三种方法拉动同一物体在相同的水平地面上做匀速直
线运动，所用的拉力分别是F1、F2、F3。则（ ）
A.F1＞F2＞F3
×阻力臂；F1l1=F2l2
4、杠杆应用
名称 结 构特 征 特 点
应用举例
省力杠 动力臂大于 省力、费 撬棒、铡丝钳
费力杠 动力臂小于 费力、省 缝纫机踏板、理发剪刀、钓鱼
杆
阻力臂
距离
杆
等臂杠 动力臂等于 不省力不
天平，定滑轮
杆
阻力臂
费力
杠杆平衡问题： 实验注意事项：实验前，应调节杠杆两端的螺母，使杠杆在水平位置平 衡。（杠杆平衡时动力最小问题）
