混凝土管管道铺设施工方案
混凝土管铺设施工方案
混凝土管铺设施工方案1. 引言混凝土管是一种广泛应用于水利工程、交通工程、城市排水等领域的重要材料，其具有强度高、耐腐蚀、使用寿命长等优点。
在进行混凝土管铺设工程时，施工方案的制定和执行非常关键，本文将介绍混凝土管铺设的施工方案。
2. 施工准备在进行混凝土管铺设施工前，需要进行以下准备工作：2.1 材料与设备准备•选购符合国家标准要求的混凝土管材料，并对材料进行验收。
•准备相应规格的混凝土搅拌料和混凝土配比。
•准备吊装设备、运输车辆等施工所需的机械设备。
2.2 人员准备•配备经验丰富的工程师和技术人员进行施工管理和技术指导。
•调派熟悉操作的工人队伍，确保施工质量和进度。
2.3 环境准备•确保施工现场周围的道路和施工区域畅通无阻。
•对施工区域进行平整处理，排除障碍物和垃圾。
3. 施工步骤混凝土管铺设的施工步骤一般包括以下几个方面：3.1 基础处理•对铺设区域进行深度挖掘，确保基础达到设计要求。
•进行填充和夯实，并严格按照设计要求检查基础平整度和坡度。
3.2 管道铺设•根据设计要求，规划铺设线路和高程。
•在铺设区域设置基准线，根据线路和高程要求进行偏角调整。
•选用适当的机械设备，进行混凝土管的运输和铺设。
3.3 连接与固定•在混凝土管的铺设过程中，根据设计要求进行连接和固定。
•确保连接口处严密，采取有效的固定措施，保证管道的稳定性。
3.4 翼墙和护坡施工•在需要进行护坡和翼墙的位置，进行相应的施工。
•根据设计要求，进行填充和夯实，确保护坡和翼墙的稳定性。
3.5 后期处理•对施工区域进行清理，清除施工垃圾和障碍物。
•进行施工区域的地面修复和绿化工作。
4. 施工注意事项在混凝土管铺设的施工过程中，需要注意以下几点：4.1 质量控制•严格按照设计要求进行施工，确保管道的质量符合相关标准。
•进行施工现场巡查和质量检验，及时发现和排除质量问题。
4.2 安全施工•遵守相关的安全施工规范，确保施工人员的人身安全。

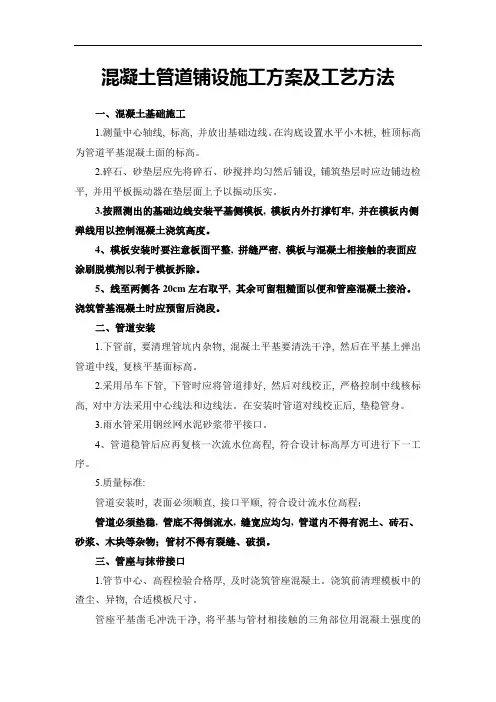

混凝土管道铺设施工方案及工艺方法
混凝土管道铺设施工方案及工艺方法一、混凝土基础施工1.测量中心轴线, 标高, 并放出基础边线。
在沟底设置水平小木桩, 桩顶标高为管道平基混凝土面的标高。
2.碎石、砂垫层应先将碎石、砂搅拌均匀然后铺设, 铺筑垫层时应边铺边检平, 并用平板振动器在垫层面上予以振动压实。
3.按照测出的基础边线安装平基侧模板, 模板内外打撑钉牢, 并在模板内侧弹线用以控制混凝土浇筑高度。
4、模板安装时要注意板面平整, 拼缝严密, 模板与混凝土相接触的表面应涂刷脱模剂以利于模板拆除。
5、线至两侧各20cm左右取平, 其余可留粗糙面以便和管座混凝土接洽。
浇筑管基混凝土时应预留后浇段。
二、管道安装1.下管前, 要清理管坑内杂物, 混凝土平基要清洗干净, 然后在平基上弹出管道中线, 复核平基面标高。
2.采用吊车下管, 下管时应将管道排好, 然后对线校正, 严格控制中线核标高, 对中方法采用中心线法和边线法。
在安装时管道对线校正后, 垫稳管身。
3.雨水管采用钢丝网水泥砂浆带平接口。
4、管道稳管后应再复核一次流水位高程, 符合设计标高厚方可进行下一工序。
5.质量标准:管道安装时, 表面必须顺直, 接口平顺, 符合设计流水位高程；管道必须垫稳, 管底不得倒流水, 缝宽应均匀, 管道内不得有泥土、砖石、砂浆、木块等杂物；管材不得有裂缝、破损。
三、管座与抹带接口1.管节中心、高程检验合格厚, 及时浇筑管座混凝土。
浇筑前清理模板中的渣尘、异物, 合适模板尺寸。
管座平基凿毛冲洗干净, 将平基与管材相接触的三角部位用混凝土强度的等级的混凝土砂浆填满、捣实。
管座混凝土浇筑适应防止施工不当造成管道偏移。
2.雨水管采用钢筋混凝土圆管, 雨水管道采用钢丝网水泥砂浆抹带接口。
管径大于等于700mm时, 应采用水泥砂浆将管道内接口纵向间隙部位抹平、压光。
钢丝网端头在管座混凝土初凝前锚入管座混凝土, 钢丝网搭接不小于100mm。
抹带前将抹带宽度内管口的外壁凿毛、洗净、湿润。
混凝土管道铺设施工方案及工艺方法
混凝土管道铺设施工方案及工艺方法一、前期准备1.详细查阅设计图纸和相关规范，了解管道的尺寸、坡度、位置等要求。
2.组织人员对工程现场进行勘测，确认地面情况和地下设施。
3.准备所需的材料和设备，包括混凝土、钢筋、模板、管道支架、振捣器等。
二、施工工艺1.地面准备（1）对地面进行清理，清除杂物和碎石。
（2）确保地面平整，并根据设计要求进行边线标高的控制。
2.挖槽（1）根据设计要求和标高要求对路面进行挖槽。
槽宽一般略大于管道外径的1~2倍，槽深根据设计要求进行控制。
（2）挖槽时防止对附近的地下管线和设施造成损坏，同时对横向管道和平面管道交叉处需要特别注意。
（3）挖槽完成后，要进行实测验收，保证槽底平整、坡度符合设计要求。
3.基础施工（1）在挖槽底部铺设一层砂浆，厚度为50mm，用于调整底部高程和填平不平。
（2）根据设计要求进行基础模板的安装和固定。
（3）在基础模板上铺设一层厚度为50mm的混凝土，进行初步的压实和找平操作。
4.管道安装（1）根据设计要求，将预制的混凝土管道安放在基础模板上，并确保管道的坡度和位置符合要求。
（2）根据需要，在管道支架上进行必要的调整和固定，防止管道下沉或错位。
（3）管道连接采用砂浆缝隙填充和密封，确保管道之间的连接牢固和密封。
5.管道回填（1）在管道铺设完成后，进行管道周围的回填。
回填土要按照设计要求进行筛选和制备，并进行合理的压实操作。
（2）特别是在管道底部和管道两侧，要进行较为细致的回填和压实操作，以保证管道的稳固和安全。
6.管道保养（1）在管道安装完毕后，进行管道保养。
主要包括对管道进行湿润保持、覆盖保护和避免重物压碾等措施，防止管道破损。
（2）管道保养时间一般根据混凝土管道的强度等级和外部环境条件进行确定。
三、施工注意事项1.在施工过程中，严格按照设计要求进行操作，特别是管道的坡度和位置要准确控制。
2.对于地下管线和设施，要进行充分的勘测和保护，避免损坏。
3.在挖槽、回填和压实过程中，要进行实测验收，确保施工质量。
混凝土管铺设施工方案
混凝土管铺设施工方案混凝土管铺设施工方案一、施工前准备1.组织技术人员对施工现场进行勘测和设计，确定管道的敷设线路和布置方案。
2.组织物资采购，包括混凝土管道、弯头、三通、四通等相关配件。
3.对施工现场进行平整、整理，并进行必要的清理作业，确保施工环境整洁。
二、施工工序1.地基处理：根据设计要求，对管道路线和沟槽进行开挖和整理。
确认填土层厚度和均匀性，保证地基的稳定性。
2.定位设置：根据设计要求，在沟槽和周围地面上设置管道敷设的参考线。
3.管道敷设：根据设计要求，按照参考线进行管道的敷设，注意保持管道的坡度和对齐，确保管道的安装质量。
4.连接管道：每段管道敷设完毕后，进行管道连接工作。
根据需要，可以采用橡胶接头、法兰连接等方式进行连接。
5.调整管道位置：对敷设的管道进行位置调整，确保管道的对齐和坡度符合设计要求。
6.灌浆：在管道敷设完毕后，对管道底部和两侧进行灌浆，提高管道的稳定性和密封性。
7.回填：管道敷设完毕后，进行回填作业。
先回填管道上方的空隙和沟槽两侧的土方，然后压实填土。
8.压浇：待回填土方基本压实后，进行压浇作业。
采用混凝土进行压浇，确保管道周围土体的稳定性。
9.养护：管道敷设完毕后，进行养护作业。
对压浇的混凝土进行保湿养护，提高混凝土的强度和耐久性。
三、施工安全措施1.施工现场必须设立明显的安全警示标志，确保施工人员和过往行人的安全。
2.施工人员必须穿戴安全帽、安全鞋等相关防护用品，遵守安全操作规程。
3.施工现场必须设立专人负责监督和指导施工作业，确保施工质量和安全。
4.施工现场必须保持整洁，避免杂物堆放和障碍物造成的安全隐患。
5.对施工设备和机械进行定期检查和维护，确保其正常、安全运行。
6.遇有恶劣天气或其他不安全因素影响施工的，必须及时采取相应的措施暂停施工，确保人员安全。
四、施工质量控制1.管道敷设的位置、坡度和对齐必须符合设计要求。
2.管道连接的牢固性和密封性必须符合相关标准要求。
钢筋混凝土管施工方案(3篇)
第1篇一、工程概况钢筋混凝土管是现代城市给排水、燃气、热力等市政工程中常用的管道材料，具有强度高、耐腐蚀、施工方便等优点。
本方案针对钢筋混凝土管的施工进行详细阐述。
1. 工程名称：某市城市给排水管道工程2. 工程地点：某市某区3. 工程规模：全长XX公里，管径DN1000mm4. 施工单位：某市政工程有限公司二、施工准备1. 技术准备（1）熟悉设计图纸、施工规范、质量标准，掌握钢筋混凝土管的技术要求。
（2）组织施工技术人员进行技术交底，明确施工工艺、质量要求和操作规程。
（3）编制施工组织设计，明确施工进度、质量、安全、文明施工等方面的要求。
2. 材料准备（1）钢筋混凝土管：选择符合设计要求和质量标准的管材，管材表面应光滑、无裂纹、无砂眼。
（2）水泥、砂、石子：选用符合国家标准的水泥、砂、石子，确保混凝土强度和耐久性。
（3）钢筋：选用符合国家标准的热轧钢筋，确保钢筋质量。
（4）外加剂：选用符合国家标准的外加剂，如减水剂、缓凝剂等。
3. 施工设备准备（1）搅拌机：用于混凝土搅拌。
（2）振捣器：用于混凝土振捣。
（3）输送泵：用于混凝土输送。
（4）吊车、挖掘机：用于管材运输和安装。
（5）测量仪器：用于测量管材埋深、管道中心线等。
4. 人员准备（1）组织施工队伍，明确各工种人员职责。
（2）对施工人员进行安全技术培训，提高施工人员的安全意识和操作技能。
三、施工工艺1. 施工流程（1）施工准备：现场平整、测量放线、材料准备、人员组织。
（2）管道开挖：根据设计要求，开挖管道沟槽。
（3）管道基础处理：处理沟槽底部，确保基础稳定。
（4）管道安装：将钢筋混凝土管安装到沟槽中。
（5）管道连接：采用焊接、法兰连接等方式连接管道。
（6）管道回填：回填沟槽，确保管道稳定。
（7）养护：混凝土养护，确保管道强度。
（8）验收：对施工完成的管道进行验收。
2. 施工要点（1）管道开挖：根据设计要求，开挖管道沟槽，沟槽宽度应比管径大200mm，深度应比管径深300mm。
混凝土管施工方案(3篇)
第1篇一、工程概况混凝土管作为一种重要的建筑材料，广泛应用于城市排水、给水、燃气等领域。
本工程为某城市排水管道工程，设计长度为1000米，直径为1.2米，混凝土管采用C30级混凝土，管壁厚度为10厘米。
本方案旨在详细阐述混凝土管施工的各个环节，确保工程质量、进度和安全。
二、施工准备1. 施工图纸及技术资料：熟悉施工图纸，掌握设计要求；收集相关技术资料，如混凝土配比、施工规范等。
2. 施工人员：组织专业施工队伍，包括施工队长、技术员、质检员、施工工人等。
3. 施工设备：准备混凝土搅拌车、混凝土泵、输送泵、振动器、切割机、电焊机等设备。
4. 材料准备：采购符合设计要求的混凝土、钢筋、水泥、砂石等原材料。
5. 施工现场：清理施工现场，确保施工环境整洁、安全。
三、施工工艺1. 混凝土制备：根据设计要求，确定混凝土配比，确保混凝土质量。
2. 模板制作与安装：制作符合设计要求的模板，安装模板时注意平整度、垂直度。
3. 钢筋绑扎：按照设计要求，绑扎钢筋，确保钢筋间距、保护层厚度等符合规范。
4. 混凝土浇筑：使用混凝土搅拌车运输混凝土，通过混凝土泵或输送泵进行浇筑，确保混凝土密实。
5. 振捣：使用振动器对混凝土进行振捣，消除气泡，确保混凝土质量。
6. 养护：混凝土浇筑完成后，进行养护，保证混凝土强度。
7. 管道连接：按照设计要求，进行管道连接，确保管道接口严密。
8. 质量检验：对混凝土管进行质量检验，包括外观、尺寸、强度等。
四、施工步骤1. 施工准备：完成施工图纸、技术资料、人员、设备、材料等准备工作。
2. 模板制作与安装：制作符合设计要求的模板，并安装到位。
3. 钢筋绑扎：按照设计要求，绑扎钢筋，确保钢筋间距、保护层厚度等符合规范。
4. 混凝土浇筑：使用混凝土搅拌车运输混凝土，通过混凝土泵或输送泵进行浇筑。
5. 振捣：使用振动器对混凝土进行振捣，消除气泡。
6. 养护：混凝土浇筑完成后，进行养护，保证混凝土强度。
混凝土管道铺设施工方法及方案
混凝土管道铺设施工方法及方案1. 引言本文档旨在介绍混凝土管道铺设的施工方法和方案，以确保施工过程安全高效。
2. 施工前准备在正式开始混凝土管道铺设之前，必须进行充分准备工作。
具体步骤如下：- 确定施工地点和管道布置。
根据设计图纸和相关要求，确定管道的精确位置和方向。
- 清理施工区域。
清除施工区域内的杂物、障碍物和可移动物体，确保施工区域干净整洁。
- 检查施工设备和材料。
确保所使用的设备和材料完好无损，并符合相关的安全标准和要求。
3. 施工步骤混凝土管道铺设的施工步骤如下：步骤一：测量和标定根据设计要求，使用测量设备对施工区域进行精确测量，确定管道的位置和坡度。
在地面上标定管道的布置线，以指导后续的施工工作。
步骤二：开挖沟槽按照标定线的指引，使用挖掘设备进行沟槽的开挖。
确保沟槽的深度和宽度符合设计要求，并注意避免损坏地下管线和设施。
步骤三：设置支承层在沟槽底部设置支承层，以提供均匀的支撑和保护混凝土管道。
支承层的材料应符合设计规范，并经过充分压实。
步骤四：铺设管道将混凝土管道逐段铺放在沟槽中，注意管道的位置和坡度。
管道连接使用合适的连接件，确保连接紧密可靠。
对于长距离管道，可使用相应的工具和设备进行定位和调整。
步骤五：填充填土在管道铺设完成后，使用合适的填土进行填充，覆盖管道顶部。
填土的选择和厚度应符合设计要求，并经过充分压实，以确保管道的稳固和安全。
4. 施工安全措施在混凝土管道铺设过程中，应注意以下安全措施：- 工作人员必须穿戴符合相关标准的防护装备，包括安全帽、防护眼镜、手套等。
- 使用挖掘设备时，操作人员必须具备相关证书和经验，并保持警惕。
- 施工现场应设置明显的安全警示标识，以提醒周围人员注意施工活动。
- 遵守相关法律法规和安全操作规程，确保施工过程符合安全要求。
5. 结束语本文档介绍了混凝土管道铺设的施工方法和方案，希望能对有关人员提供参考和指导。
在进行施工时，务必遵守相关安全要求，确保施工过程安全可靠。
混凝土管管道铺设施工方案
混凝土管管道铺设施工方案混凝土管道铺设施工方案是指在建筑工程中，使用混凝土管作为管道的一种施工方式。
混凝土管道铺设施工方案需要考虑到管道的设计、材料选择、施工工艺等多个方面，以确保管道的质量和安全。
一、管道设计1.根据实际使用需求确定管道的直径、长度和倾斜度等参数。
2.设计管道的支撑结构，以确保管道的稳定性和承载能力。
3.根据管道的用途选择管道材料及配件，如普通混凝土管、钢筋混凝土管或预应力混凝土管等。
二、材料选择1.选择合适的混凝土材料，确保混凝土的抗压强度符合设计要求。
2.选择合适的钢筋材料，并根据需要进行防腐处理。
3.选择合适的管道附件材料，如橡胶密封圈、法兰等。
三、施工工艺1.清理管道铺设区域，清除杂物和障碍物，确保施工区域清洁。
2.设置工程标志和保护措施，确保施工现场安全。
3.进行土地开挖和基础处理，确保管道的稳固和排水性能。
4.进行管道的定位，根据设计要求进行精确的定位。
5.进行管道的开挖，根据设计要求进行深度和宽度的开挖。
6.进行管道的铺设，根据设计要求进行管道的连接和定位。
7.进行管道的连接，通过橡胶密封圈或法兰等方式进行连接。
8.进行管道的固定，使用合适的支撑结构和固定方式进行固定。
9.进行管道的灌浆，使用高性能混凝土灌浆管道，提高管道的强度和密封性。
10.进行管道的养护，对已铺设的管道进行养护，确保管道的使用寿命和安全性。
四、质量控制1.对施工过程中的关键节点进行质量检查，如管道连接、灌浆等。
2.对已铺设的管道进行质量验收，确保管道的质量符合设计要求。
3.对管道进行水压试验，检测管道的密封性和承载能力。
4.对管道进行防腐处理，保护管道的可靠性和使用寿命。
综上所述，混凝土管道铺设施工方案需要考虑管道设计、材料选择、施工工艺等多个方面的因素。
通过合理的设计和施工措施，可以确保混凝土管道的质量和安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
嵩县县城污水管网改造工程
混凝土管道铺设施工方案
河南华业建设发展有限公司
编制人：
审核人：
2012年6月
一、编制依据
1、嵩县县城污水管网改造工程施工图纸。
2、主要规范、规程
二、工程概况
三、施工部署及施工工艺
根据本工程为现场的实际情况，采用由浅至深，先支管后主管的施工步骤进行施工。
1、先挖掘进行对住宅周围建筑垃圾进行清理并放线，并逐一
注明该处标高，以便挖掘时的测量、控制。
2、由监理对现场进行验线后，开始进行挖掘，并逐一打木
桩测定该处标高，严格控按图纸要求进行放坡。
3、在埋设预制混凝土排水管时，按图纸要求先铺12cm的砂
石进行夯实按图集04S516进行施工。
4、在施工过程中，如遇到地下障碍及其他设施需要移动
或变更的请示监理和甲方，联系设计单位对该处作业正确的施工变更后再进行施工。
5、在挖槽施工中如遇到有地下水或基槽底部松软的地方，
我方将对该地段管道采用柔性接口。
6、在施工完一段管道时，为保障施工需要，对先埋设的
管道请监理验收，合格后进行回填土，采用砂石对管道进行180゜护坡进行保护，在部分道路下的管道严格按照设计和甲方要求进行施工。
7、在施工中如遇西管道相交时，如达到垂直距离要求时，
按要求进行施工，如不满足要求的采用交叉井或按甲方、设计单位出具的方案进行施工。
8、管道埋设完成后对管道进行灌水试验。
9、在整个施工过程中，应严格按照图纸设计要求及相关规
范要求及甲方、监理的现场指导进行施工，杜绝随意挖掘施工、回填，以免出现安全和质量上的隐患。
四、材料准备
1、所有材料在开挖前进入施工现场距10米处分批暂堆放，铺设
时候用碰碰车或二台挖掘机抓斗传递。
五、选用操作机械
1、选用挖土机械：HYUNDAI60挖机。
2、配备推土机、手拉车、翻斗车、经纬仪、水准仪、铁锹（尖、
平两种）施工白线、卷尺、双头尖钢帽钉、4寸钢钉。
应地处原建筑物上，在挖掘过程中遇到原建筑物基础及其他障碍需要随时调其他大型镐头机进行障碍破除。
六、施工措施
1、由于本工程施工地处原建筑物上，有部分处于碎石基础上，需
在挖掘沟槽过程中在旁增设500×500mm积水坑，以便及时排除沟槽内渗出的地下水。
2、道路及部分障碍破除后，为保障现场施工需要，应及时将水
泥块运至别处。
七、工程验收
在沟槽施工时，由监理及项目部负责人逐一验收每道工序的施工质量，合格后，方可进行下道工序施工。
八、沟槽回填工程
在监理及项目部现场负责人验收通过，进行沟槽土方回填，在回填前沟槽底或地坪上的垃圾杂物清理干净，经检查完毕后。
为防止管道中心线移位或损坏管道，应用人工先在管子两侧从上而下同时按序填土夯实，直至管顶0.5m以上时，在不损坏管道的情况下，方可采用蛙式打夯机夯实。
九、安全管理措施
本工程为场外工程，基槽围护挖掘，按照我公司职工健康安全管理手册，文件严格对现场安全防护进行控制，现场成立安全管理领导小组，工地设安全员，由主管生产的副经理全面负责安全生产及各种安全教育活动，由工程部组织有关部门对现场进行经常性检查，发现隐患及时组织人员整改，确保无重大事故。
