管涵施工方案(整理)

管涵施工方案(整理)

管涵施工方案(整理)
管涵施工概述及背景
管涵施工是在交通工程中常见的一种重要施工方式,主要用于水体或道路交叉口的通行。

在施工过程中,需要考虑到交通安全、施工质量和进度等因素,因此制定合理的施工方案至关重要。

管涵施工前期准备
在进行管涵施工前,需进行充分的前期准备工作,包括但不限于: - 环境调查和评估 - 设计方案评审 - 施工单位选拔及合同签订 - 材料设备准备等
管涵施工方案策划
在确定施工任务后,需要制定详细的施工方案,包括但不限于: - 施工队伍组织与管理 - 施工工艺流程设计 - 安全措施规划 - 质量管控方案
管涵施工实施及注意事项
在管涵施工过程中,需注意以下几点: - 严格按照施工方案执行,确保施工质量 - 做好安全防护工作,保障施工人员及施工现场安全 - 实时监测施工进度,保证施工周期 - 定期检查施工质量,及时解决问题
管涵施工验收与后续管理
施工完成后,需进行管涵工程的验收工作,并做好后续管理工作,保证工程效果和使用寿命。

同时,要对施工过程进行总结,为今后的同类施工工作提供经验借鉴。

结语
管涵施工是交通工程中一项重要的施工工作,良好的施工方案是保证工程顺利进行并取得良好效果的关键。

希望通过本文的整理,读者能够对管涵施工有更深入的理解,同时也能够在实际工作中借鉴相关经验,做出更好的施工规划和实施。

管涵施工方案

管涵施工方案

管涵施工方案1)基础的施工方法工人进场后,平整场地,清除障碍物,晚间备有照明设施.测量放线:场地平整以后,要进行准确测量放线,在现场周围布设控制桩,确保测量定位准确。

基槽开挖:开挖前应调查地上障碍物与地下埋设物,确定可行的开挖方法,不得扰动基底土壤,如发生超挖,严禁用土虚填.基底不得受水浸泡或受冻,其上淤泥或杂填物必须清除干净。

地基承载力不得小于85kpa,开槽后必须验槽符合设计要求后方可进行下步施工。

砼基础:砼中所用水泥、砂、石子、水等材料的质量标准宜符合混凝土工程相应材料的质量标准.2)管材、管节接口的施工方法:管材采用D1000II级钢筋混凝土管。

管道在机动车道与绿化带节点处设变形缝,做柔性接口,具体做法参照国家建筑标准设计图集《混凝土排水管道基础及接口》中图集04S516—36。

其余接口均为刚性接口。

3)满包砼施工:采用C25砼,在机动车道路范围内采用通长满包加固,现浇宽度范围内,外管壁需凿毛刷湿.4)侧墙施工方法:侧墙采用C20砼,浇注到顶部时应按栏杆安装图预留栏杆柱安装孔。

侧墙外露面采用50*30*20青石料石砌筑。

侧墙后部挖开部分采用10%灰土回填至道路结构层。

混凝土强度达到设计强度80%以上时,方可回填.5)主要工序施工工艺①模板工程:a模板安装前,首先要精确测定其位置、标高,特别是中心轴线、标高,确保位置、标高准确无误.b模板安装时要确保拼缝严密不漏浆,钢模拼缝处粘贴薄海棉防止漏浆.c在模板安装前应将钢筋绑扎、安装好,砼管壁进行凿毛处理,模板进行除锈并涂刷脱模剂,脱模剂可先考虑柴油或机油,但不能是废旧的或使混凝土易变色的。

d模板不应与脚手架及输送管发生直接联系。

以免在脚手架上运、存材料和工人进行操作时引起模板变形。

e模板安装完毕后,应对其平面位置、顶部高程、节点联系及纵横向稳定性进行复查,确认无误后方可浇筑混凝土节点联系及纵横向稳定性进行复查,确认无误后方可浇筑混凝土。

②混凝土工程:a混凝土原本材料、配合比、水灰比和塌落度等指标严格按设计及规范要求控制.b水泥选用普通硅酸盐水泥;碎石采用16—40mm级配碎石;砂采用洛河砂。

管涵施工方案

管涵施工方案

管涵施工方案引言概述:管涵施工方案是指在建设过程中,为了解决河流、渠道等水体的交叉问题,采取的一种特殊结构的施工方案。

本文将从五个大点来详细阐述管涵施工方案的内容。

正文内容:1. 管涵施工方案的设计1.1 确定管涵的尺寸和形状:根据实际情况,确定管涵的尺寸和形状,包括长度、宽度、高度等参数。

1.2 确定管涵的材料:根据施工环境和使用要求,选择适合的材料,如钢筋混凝土、钢管等。

2. 管涵施工方案的施工准备2.1 土方开挖:根据管涵的尺寸,进行土方开挖,确保管涵的安装空间。

2.2 基础处理:对管涵的基础进行处理,包括平整、加固等,以确保管涵的稳定性。

2.3 材料准备:准备所需的材料,包括管涵、连接件、填充材料等,确保施工的顺利进行。

3. 管涵施工方案的施工过程3.1 安装管涵:将管涵按照设计要求进行安装,确保连接密切、无渗漏。

3.2 连接管涵:使用连接件将多个管涵连接起来,形成完整的管涵系统。

3.3 填充材料:将填充材料填充到管涵周围,加固管涵的稳定性。

3.4 测试与检验:对管涵进行测试与检验,确保其质量符合要求。

3.5 管涵保护:对已安装的管涵进行保护,避免外界因素对其造成破坏。

4. 管涵施工方案的质量控制4.1 施工过程监控:对施工过程进行监控,确保每一个环节按照设计要求进行。

4.2 施工质量检查:对施工质量进行检查,包括尺寸、材料、连接等方面。

4.3 施工记录与整理:记录施工过程中的关键数据,整理施工文件,以备后续参考。

5. 管涵施工方案的安全保障5.1 安全措施:制定安全措施,确保施工人员的安全,包括佩戴安全帽、使用安全绳等。

5.2 事故应急预案:制定事故应急预案,应对突发情况,减少事故损失。

5.3 安全培训与教育:对施工人员进行安全培训与教育,提高他们的安全意识与技能。

总结:综上所述,管涵施工方案的设计、施工准备、施工过程、质量控制和安全保障是管涵施工的关键要点。

惟独在这些方面都做好的情况下,才干确保管涵的质量和安全。

管涵施工方案

管涵施工方案

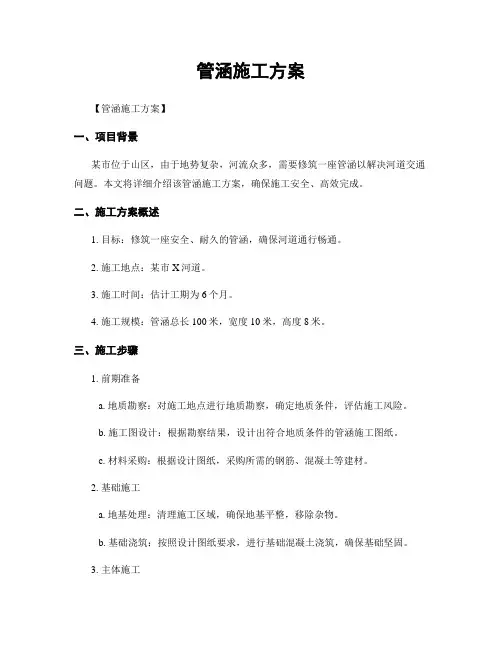

管涵施工方案【管涵施工方案】一、项目背景某市位于山区,由于地势复杂,河流众多,需要修筑一座管涵以解决河道交通问题。

本文将详细介绍该管涵施工方案,确保施工安全、高效完成。

二、施工方案概述1. 目标:修筑一座安全、耐久的管涵,确保河道通行畅通。

2. 施工地点:某市X河道。

3. 施工时间:估计工期为6个月。

4. 施工规模:管涵总长100米,宽度10米,高度8米。

三、施工步骤1. 前期准备a. 地质勘察:对施工地点进行地质勘察,确定地质条件,评估施工风险。

b. 施工图设计:根据勘察结果,设计出符合地质条件的管涵施工图纸。

c. 材料采购:根据设计图纸,采购所需的钢筋、混凝土等建材。

2. 基础施工a. 地基处理:清理施工区域,确保地基平整,移除杂物。

b. 基础浇筑:按照设计图纸要求,进行基础混凝土浇筑,确保基础坚固。

3. 主体施工a. 模板搭设:根据设计图纸,搭设模板,确保管涵形状准确。

b. 钢筋绑扎:按照设计要求,进行钢筋的绑扎,确保管涵强度。

c. 混凝土浇筑:采用机械浇筑方式,将混凝土逐层浇筑,确保均匀密实。

d. 养护:对浇筑完成的管涵进行养护,保持湿润,确保混凝土的强度和耐久性。

4. 管涵安装a. 运输:将制作完成的管涵运输至施工现场。

b. 安装:使用起重机将管涵逐段安装到预定位置,确保安装坚固。

5. 管涵验收a. 结构验收:对管涵的结构进行验收,确保符合设计要求。

b. 功能验收:进行水流试验,确保管涵通畅,无渗漏。

6. 竣工交付a. 清理施工现场:清理施工现场的杂物,保持环境整洁。

b. 竣工报告:编制竣工报告,记录施工过程和结果。

c. 交付使用:将管涵交付给相关部门使用。

四、安全措施1. 安全培训:施工人员必须参加安全培训,了解施工过程中的安全注意事项。

2. 安全设施:在施工现场设置安全警示标志,搭建安全网,确保人员和设备安全。

3. 安全监测:对施工过程进行实时监测,发现安全隐患及时处理。

4. 紧急救援:设置紧急救援预案,配备必要的救援设备和人员,以应对突发情况。

管涵施工方案

管涵施工方案

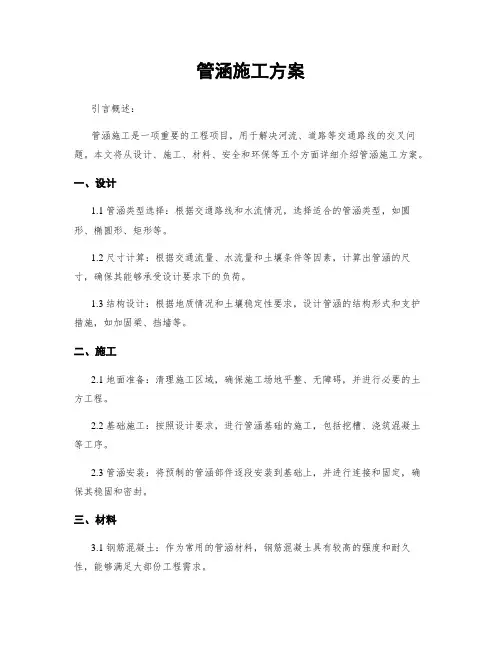

管涵施工方案引言概述:管涵施工是一项重要的工程项目,用于解决河流、道路等交通路线的交叉问题。

本文将从设计、施工、材料、安全和环保等五个方面详细介绍管涵施工方案。

一、设计1.1 管涵类型选择:根据交通路线和水流情况,选择适合的管涵类型,如圆形、椭圆形、矩形等。

1.2 尺寸计算:根据交通流量、水流量和土壤条件等因素,计算出管涵的尺寸,确保其能够承受设计要求下的负荷。

1.3 结构设计:根据地质情况和土壤稳定性要求,设计管涵的结构形式和支护措施,如加固梁、挡墙等。

二、施工2.1 地面准备:清理施工区域,确保施工场地平整、无障碍,并进行必要的土方工程。

2.2 基础施工:按照设计要求,进行管涵基础的施工,包括挖槽、浇筑混凝土等工序。

2.3 管涵安装:将预制的管涵部件逐段安装到基础上,并进行连接和固定,确保其稳固和密封。

三、材料3.1 钢筋混凝土:作为常用的管涵材料,钢筋混凝土具有较高的强度和耐久性,能够满足大部份工程需求。

3.2 预应力混凝土:对于跨度较大的管涵,预应力混凝土能够提供更好的承载能力和稳定性。

3.3 高密度聚乙烯:用于制作管涵的内衬材料,具有良好的耐腐蚀性和密封性,能够延长管涵的使用寿命。

四、安全4.1 施工安全:制定详细的施工方案和安全措施,确保施工过程中的人员和设备安全。

4.2 交通安全:在施工期间,设置暂时交通标志和警示牌,保障交通流畅和施工区域的安全。

4.3 施工质量检查:进行管涵施工质量的监控和检查,确保施工质量符合设计要求和标准。

五、环保5.1 水土保持:在施工期间采取措施,防止土壤侵蚀和水污染。

5.2 废弃物处理:对施工过程中产生的废弃物进行分类和处理,减少对环境的影响。

5.3 生态保护:根据施工区域的生态环境特点,采取相应的保护措施,减少对生态系统的破坏。

综上所述,管涵施工方案需要从设计、施工、材料、安全和环保等方面进行全面考虑和规划。

惟独合理的方案和科学的施工措施,才干确保管涵的质量和安全,同时减少对环境的影响。

管涵施工方案

管涵施工方案

管涵施工方案一、泡槽土方开挖:L沟槽开挖前的准备工作:①.根据设计图纸的设计要求进行测量放线,定出中心桩、槽边线。

②.先查明段地下管线及其它地下构筑物情况,会同有关部门作出妥善处理,确保施工安全③.沟槽开挖前应做好沟槽外四周的排水工作,保证场外地表水不流入沟槽。

④.按工程监测要求,开挖前先布置各种类型的观测点,并测定初始资料。

⑤.准备好所有的机械设备及场内外运输道路,以利土方开挖工作连续快速完成。

⑥、沟槽开挖方法:①.土方开挖采用自然放坡开挖,放坡系数为1 :0.5 ,喷射IOCm 厚素混凝土硬化坡面。

②.开挖方式以机械开挖为主,人工开挖进行配合。

土方采用分段分层开挖的方式进行,开挖深度3.0m以内的采用挖掘机一次开挖至距沟槽底20.0cm ,开挖深度超过3.0m的,采用挖掘机分两次开挖至距沟槽底20.0cm挖出的土方用自卸运土车运至指定余泥堆场。

③.沟槽基底标高以上20cm的土层,采用人工开挖、清理、平整,以免扰动基底土,严禁超挖。

④.沟槽开挖过程中,不同土层面标高须报验监理、业主确认,并做好记录。

⑤.土层与设计不符时,及时通知设计、监理单位,由设计、监理及施工单位共同商讨处理方法。

⑥、沟槽排水措施:①.在沟槽外设置排水沟和集水井,截止沟槽外地表水流入沟槽, 集水井内的污水经沉淀后排放。

②.开挖时基底设置临时排水沟,排水沟的截面尺寸为200mm×300mm ,沿着临时排水沟每隔20m设置600mm×600mm× 800mm的集水井,采用潜水泵把集水井的水抽出沟槽外③.在沟槽开挖过程中出现的渗漏水应及时进行处理,处理的方法为:a∙渗漏水较少时,直接封堵;b∙渗漏水较大时,在沟槽外侧施工摆喷或灌浆止水。

4、开挖后的土方如达到回填质量要求并经监理确认后应用于填筑材料,不适用于回填的土料弃于业主、监理指定地点。

5、沟槽开挖时其断面尺寸必须准确,沟底平直,沟内无塌方,无积水,无各种油类及杂物,转角符合设计要求。

圆管涵施工方案(3篇)

圆管涵施工方案(3篇)

第1篇一、工程概况圆管涵是一种常用的公路、铁路和水利等工程中的小型排水结构物。

本施工方案针对某公路工程中圆管涵的施工进行编制,主要内容包括施工准备、施工工艺、质量控制、安全管理等方面。

1. 工程名称:某公路工程圆管涵施工2. 工程地点:某市某县某公路3. 工程规模:全长10公里,共需施工圆管涵50座4. 工程内容:圆管涵基础、涵身、涵顶、涵底、涵背、涵口等部分二、施工准备1. 技术准备(1)熟悉施工图纸,了解工程特点和施工要求。

(2)组织施工人员进行技术交底,明确施工工艺和质量标准。

(3)编制施工组织设计和施工方案,确保施工顺利进行。

2. 材料准备(1)涵管:根据设计要求选择合适的圆管涵型号,确保涵管质量。

(2)混凝土:按照设计要求配比,确保混凝土强度和耐久性。

(3)钢筋:选用合格钢筋,确保钢筋质量。

(4)水泥、砂、石等原材料,按照设计要求进行检验,确保原材料质量。

3. 机械设备准备(1)挖掘机、装载机、自卸汽车等土方施工设备。

(2)混凝土搅拌机、运输车、泵车等混凝土施工设备。

(3)钢筋加工设备、焊接设备等钢筋施工设备。

(4)测量仪器、检测设备等。

4. 人员准备(1)组织施工队伍,明确各工种人员职责。

(2)对施工人员进行安全教育和技术培训,提高施工人员素质。

(3)配备专职安全员,负责施工现场安全管理。

三、施工工艺1. 圆管涵基础施工(1)开挖基础:按照设计要求,开挖基础,确保基础尺寸和形状符合要求。

(2)垫层施工:在基础底部铺设一层厚度为0.1m的砂垫层,保证基础稳定性。

(3)基础混凝土施工:按照设计要求,浇筑基础混凝土,确保混凝土强度和耐久性。

2. 圆管涵身施工(1)涵管安装:根据设计要求,将涵管吊装至指定位置,确保涵管安装平稳。

(2)涵身混凝土施工:在涵管周围浇筑混凝土,形成涵身,确保涵身强度和耐久性。

3. 圆管涵顶、底、背、口施工(1)涵顶混凝土施工:在涵身顶部浇筑混凝土,形成涵顶,确保涵顶强度和耐久性。

管涵施工方案

管涵施工方案

管涵施工方案一、简介管涵是一种用于跨越河流、沟渠或其他水体的管道结构,用于引导和保护水流。

本文将介绍管涵施工的方案。

管涵施工需要考虑诸多因素,包括施工时间、流量控制、材料选择等。

合理的施工方案可以确保管涵的稳定性和安全性。

二、施工准备1. 勘察和设计:在开始施工前,应进行勘察和设计工作。

勘察工作包括地质状况、水流情况等的调查,设计工作包括管涵的尺寸、材料等的确定。

2. 施工材料准备:根据设计要求,采购所需的施工材料,包括钢筋、混凝土、管道等。

3. 施工人员培训:组织施工人员进行必要的培训,确保他们具备必要的技能和知识,了解施工方案和施工安全事项。

三、施工步骤1. 地基处理:根据勘察结果,对地基进行处理,包括清除杂物、平整地表、挖掘基槽等。

确保地基的坚实和平整,为管涵施工提供良好的基础。

2. 钢筋安装:根据设计要求,在基槽的底部和侧壁安装钢筋。

钢筋的安装要按照施工图纸中的要求进行,确保管涵的强度和稳定性。

3. 浇筑混凝土:在钢筋安装完成后,进行混凝土的浇筑。

混凝土的配制要严格按照设计要求进行,确保混凝土的质量。

同时,在浇筑过程中,需要使用振动器进行振捣,以确保混凝土的密实性。

4. 管道安装:在混凝土完全凝固后,进行管道的安装。

管道的选择要根据设计要求和水流情况进行,确保管道的通畅和稳定。

5. 管涵周边处理:在管道安装完成后,对管涵周边进行处理,包括填充土方、修整地表等。

确保管涵周边的稳定和安全。

四、施工安全措施1. 安全培训:施工前对施工人员进行安全培训,确保他们了解施工安全规范和操作规程。

2. 安全设施:在施工现场设置必要的安全设施,包括防护栏、警示标志等,提醒施工人员注意安全。

3. 施工监督:设立专门的监督人员,对施工过程进行监督,及时发现和解决安全问题。

4. 紧急预案:制定并组织实施紧急预案,以应对意外事件和突发情况,保障施工人员的安全。

五、质量控制1. 材料检查:在施工前对所使用的材料进行检查,确保材料符合相关标准和要求。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

一、施工方法
1、施工准备
1)施工现场准备
施工区域两侧设置硬质围挡,夜间设置警示灯,专人导行,非施工人员严禁进入施工现场。

施工前对导线、水准点进行复测,并将这些测量资料整理后,送交监理工程师核查。

在管涵施工前完成进场材料报验,监理批准后进场。

2)资料计算及放样
(1)准确计算路段内逐桩坐标,然后报监理工程师认可。

(2)根据监理工程师认可的数据进行放样,并按监理工程师认可的方法放出管涵位置及施工范围。

3)机械准备
根据现有允许施工区域,拟投入主要人员30人,翻斗车2辆,自卸车3辆,挖掘机1台,装载机1台。

4)施工测量准备:
(1)测量控制原则
认真对业主提供的测量数据进行复测,若在复测中发现有超出容许范围的误差,重新进行复测,直至无误为止。

(2)控制点检测与横断面复核
开工前,对平面、高程控制网点进行复测验线。

利用全站仪对导线点进行检测,配合水准仪及双面尺进行测量,将检测结果,及时上报监理工程师审批。

(3)管涵施工测量
根据中线桩测放施工控制线,在管涵两侧设置控制桩,并建立临时水准点。

在挖槽到底后、灌筑砼基础前和管道铺设中,及时校测管道中心线的高程。

2、管涵涵身施工方法
1)施工工艺顺序
基础开挖→地基检测及处理→垫层施工→安装圆管节→包封混凝土浇筑→洞口砌筑→基坑回填。

2)基础开挖及地基检测
沟槽开挖前详细调查现况管线位置,物探人员测定管线高程并现场挖探坑,对现有管线做明显标记,开槽时遇有管线处必须人工开挖,施工中,遇到不明管线,及时妥善保护,并通知有关部门处理。

采用机械进行土方开挖,槽底预留20cm人工进行清底。

根据开槽深度及土质确定放坡坡度,遇不良地质坡度要加大,当现场不具备放坡条件时,沟槽开挖后采用背板与支撑相结合的方法支护边坡,操作面宽度为70cm。

开槽挖出的土方,堆在距槽边1米以外的位置处,堆土高度小于1m,在下管一侧的槽边不堆土或少堆土。

沟槽开挖完成后,由经理部技术负责人约请驻地监理、总监办、地勘及设计人员联合进行钎探验收,合格后,方可进行下道工序。

做好槽底排水措施,在槽底四周挖排水沟,并在基础以外角落设置集水井,以排除地面水及地下水。

3)垫层
砂石垫层施工:将砂石料卸至槽底,根据放线高度,人工分层摊铺找平,然后用平板振捣器振捣密实。

垫层宽度和顶面高程符合设计要求。

4)底板混凝土浇筑
垫层施工完成后,及时浇筑底板混凝土。

模板采用钢模拼装,外侧用双钢管做横、立带加固,并用短方木顶于边坡上。

浇筑前先湿润砂砾层表面,在浇筑过程中,严格控制底板顶面高程,在承插口位置需预留出承插口大头位置,浇筑完成后及时进行养护。

5)安管
A、下管
采用起重机配合人工下管。

下管前,须对对管材进行外观检测,破损管材严禁用于工程。

安管前,在砼面上弹线,以控制管的位置。

将管子沿准备铺设的管线一侧排放好,排放过程中,防止管材之间碰撞受损。

吊管时由专人指挥,在钢丝绳和管体之间垫橡胶皮以避免损伤管体,缓慢下管,防止扰动管道基础。

B、稳管
从下游开始安管,承口为管子的进水方向。

先把第一节管按照井位稳好,把第一节的承口工作面清理干净,均匀刷涂一层润滑液。

并在管体套好两根钢丝绳,留以后撞口时用。

由管线出水口处开始安管。

C、上胶圈
把第二节管子插口工作面清理干净,把胶圈套在插口顶端,即插口工作面始端,套好后胶圈要均匀、平直、无扭曲。

这样在撞口时可以使胶圈均匀滚动。

D、对口
用三角架、吊链把管子吊起来呈水平状态,稍离槽底即可,利用边线调整管身位置,使管子中线符合设计要求。

把插口对准承口八字,这样可以进行下步工序。

E、撞口
本次施工中使用的吊链拉入法。

在已安装稳固的管子上拴住钢丝绳,在待拉管子承口处架上后背横梁(后背横梁由槽钢、方木、橡胶垫组成)。

把后背横梁两端套好钢丝绳和吊链连好绷紧对正,这时两侧同步拉动两个吊链,使胶圈在插口与承口工作面之间均匀滚动。

注意撞口过程中随时观察吊在三角架上管子的状态,让管子受力均匀,保持水平,随时调整吊链,必要时调整三角架。

在撞口过程中,如果出现胶圈滚动不均匀,应及时调整,不得使用錾子调整,应用木棒等调整,因为胶圈易折,所以捣击时一定要注意力度,并认真检查胶圈与承口接触是否均匀紧密。

F、检验管体(水平、高程)位置
每一节管安装完成后,校核管体轴线位置与高程,符合设计要求后,进行管体轴向锁定和两侧支固。

G、锁管
撞口结束后,为防止前几节管子管口回弹或移动,用2组4块与包封同标号的混凝土垫块以90度支撑角置于管道两侧,其纵向位置每组距管端1/5处。

6)浇筑包封混凝土
包封混凝土分两次浇筑。

首先浇筑下部180°混凝土包封,模板采用钢模拼装,外侧用双钢管做横、立带加固,并用短方木顶于边坡上。

模板内侧用埋于基础的钢筋头卡住。

浇筑前对连接面进行凿毛,并冲洗干净,浇筑时需加强平基与管接触的三角部分的振捣。

要特别注意振捣密实,浇筑混凝土时,两侧同时进行,防止出现漂管、移管现象。

下部混凝土包封浇筑完成后进行上部180°混凝土包封的浇筑。

包封混凝土按照图纸要求设置沉降缝。

7)回填土施工
①涵洞完成后基槽采用与路基相同土质进行回填。

回填要严格按技术规范要求用进行,采用分层对称回填,管涵两侧高差不超过30cm。

夯实采用蛙式夯或液压夯分层进行,分层压实厚度不大于15cm,压实度达到96%以上。

②背部死角范围的夯实采用液压夯机以及蛙式打夯机进行夯实。

回填表面平整、密实,均匀一致,排水良好,不得有翻浆、软弹、松散等现象。

③回填两侧要同步进行,在距离涵顶0.5m范围内不得使用重型机械,覆土在0.5m~
1.2m只可使用小于15吨的重型静碾。

3、洞口施工方法
圆管涵进出水口采用M7.5浆砌片石砌筑,工作包括洞口铺砌、一字墙、八字墙等工程。

涵洞出入口的沟床整理顺直,与上、下排水系统(路基边沟)连接圆顺、稳固,保证流水顺畅,避免损害路堤。

施工中注意事项:
1)砂浆严格按配合比拌和,标号不小于设计值,拌和时间不少于2min,拌和均匀。

2)砌筑时砌块错缝,坐浆挤缝,嵌紧后砂浆饱满无空洞现象。

3)外圈定位和转角处,选择形状方正、较大的片石,并长短相向与里层片石咬接。

4)较大的片石用于下层,砌筑时选择形状和尺寸较为合适的片石,敲除尖锐突出部分。

间缝较宽时,在浆缝中塞以小石块,不得用高于砂浆砌缝的小石块在下面支垫。

5)砌缝不大于2cm,且无干缝、死缝。

6)浆砌片石检查项目及允许偏差:
浆砌片石检查项目及允许偏差
二、施工质量控制措施及质量标准
1、施工质量控制措施
1)按照《采购产品控制程序》,选定合格供货商采购施工所需的物资材料,并依据《物资、工程设备检验和试验状态控制程序》进行质量控制,保证施工材料的质量2)所有隐蔽工程必须在获得监理工程师的签证后才允许进行下一道工序的施工,未经签证的工序不得进行下道工序的施工。

3)按设计图纸的各管线位置实测出基槽开挖线,在开挖过程中控制开挖深度;施工过程中严格控制各管线顶标高及轴线位置。

4)管线回填必须符合施工技术规范要求,按规定频率进行回填土的轻、重击实试验,求得该填料的最佳含水量和最大干密实度。

沟槽内不得有积水、淤泥,所用填料严禁有砖头、混凝土块、树根、垃圾和腐殖质。

5)积极创造条件,在不损及管道的前提下,尽早使用压路机进行回填碾压,在所回填段落,立标牌,标明施工负责人,质控试验人员和现场监理人员的姓名。

每层回填完毕,自检合格后,层层报监理抽查验收,合格后,方可进行下层回填。

凡不合格的,要返工或补压,直至达到合格标准。

6)管道回填必须保证管道本身的安全,管道两侧和管顶以上50cm范围内要用蛙式夯夯实,回填时管道两侧对称进行,高差不超过30cm,不得使管道位移或损伤。

分段回填时,相邻段的接茬应形成台阶,每层台阶宽度≮厚度的2倍。

2、质量标准。
