《认识继电器核心素养目标教学设计、教材分析与教学反思-2023-2024学年高中通用技术地质版201

《认识继电器核心素养目标教学设计、教材分析与教学反思-2023-2024学年高中通用技术地质版201

《认识继电器》导学案一、导入引言继电器是一种常见的电器元件,广泛应用于电气控制领域。

在我们的平时生活中,继电器扮演着重要的角色。

那么,你知道继电器是什么吗?它是如何工作的呢?本次导学案将指挥大家一起深入了解继电器的相关知识。

二、目标设定1. 了解继电器的定义和分类;2. 掌握继电器的工作原理;3. 能够分析继电器在电路中的应用。

三、知识讲解1. 继电器的定义和分类继电器是一种电气控制设备,用来控制较大电流的开关。

根据工作原理和结构特点,继电器可以分为电磁继电器、固态继电器、时间继电器等多种类型。

2. 继电器的工作原理电磁继电器是最常见的一种继电器类型,其工作原理是利用电磁铁产生的磁场来控制开关的通断。

当继电器的线圈通电时,产生的磁场吸引铁芯,使开关闭合;当线圈断电时,磁场消失,开关断开。

3. 继电器在电路中的应用继电器在电路中起到了重要的作用,常用于控制电机、灯光、加热器等设备的开关。

通过继电器,可以实现遥距离、高电流的控制,珍爱电路和设备的安全运行。

四、实例分析假设我们需要控制一个灯泡的开关,可以通过继电器来实现。

接通继电器的线圈,使其闭合,从而控制灯泡的通断。

这样既方便了操作,又提高了安全性。

五、教室练习1. 什么是继电器?它的工作原理是什么?2. 举例说明继电器在电路中的应用。

3. 如果需要控制一个电机的启停,你会选择什么类型的继电器?六、拓展延伸1. 了解更多类型的继电器,如固态继电器、时间继电器等;2. 钻研继电器的故障检测和维修方法;3. 设计一个包含继电器的电路图,并进行实际搭建和测试。

七、总结反思通过本次导学案的进修,我们对继电器有了更深入的了解,掌握了其工作原理和应用方法。

继电器在电气控制领域具有重要作用,希望大家能够继续深入进修,提升自己的专业知识。

铁路信号继电器原理及应用—继电器的应用

铁路信号继电器原理及应用—继电器的应用
XJ↓
如何确定继电器的定位?——案例2
道岔: 以开通经常开通位置为定位状态,
一般为开通直股。 道岔处于定位状态时DBJ吸起,处
于反位状态时FBJ吸起。 因此DBJ定位状态为吸起,FBJ定
位状态为落下。
DBJ↑ FBJ↓
如何确定继电器的定位?
轨道电路: 以空闲为定位状态。GJ定位状态为吸起。 GJ↑
t AJ、BJ同时吸起时间
t
项目一信号继电器原理及应用 项目二 信号机原理及维护 项目三 轨道电路原理及维护 项目四 道岔转辙设备原理及维护 项目五 信号设备防雷
任务四 继电器的应用
1.4.2继电器电路
继电器的图形符号 继电器电路 继电器电路的分析
励磁电路和自闭电路
• 励磁电路——给继电器的线圈送电,使继电器吸起的电路 • 自闭电路——由自身前接点参与,保持该继电器吸起的电
项目一信号继电器原理及应用 项目二 信号机原理及维护 项目三 轨道电路原理及维护 项目四 道岔转辙设备原理及维护 项目五 信号设备防雷
任务四 继电器的应用
1.4.3继电器电路的分析
继电器的图形符号 继电器电路 继电器电路的分析
常用接点电路分析方法
• 通过分析接点逻辑电路的动作过程,进一步认识和掌握电 路工作原理
点。
标准画法
简易画法
继电器接点的表示
三要素:接点组数使用、定位状态、名称
使用第3组接点
GJ
3

继电器名称 继电器状态
继电器接点的识读练习
中接点既可与前接点接 通,又可与后接点接通
GJ
31
32
3

33
↑时接通前接点 ↑时断开后接点
DXJ
61

继电器的工作原理及作用

继电器的工作原理及作用

继电器的工作原理及作用
继电器是一种电磁式开关设备,广泛应用于工业、电力系统和控制电路中。


的主要作用是实现电路的开闭,起到控制和保护电路的作用。

下面将详细介绍继电器的工作原理和作用。

工作原理
继电器的工作原理基于电磁感应的原理。

当通入电流到继电器的线圈中时,线
圈中产生磁场,这个磁场将吸引触点闭合或者分离,从而实现电路的连接和断开。

继电器的主要组成部分包括线圈、触点和磁性材料。

当通入电流时,线圈中产生的磁场会使得触点闭合,从而导通电路;当断开电
流时,磁场消失,触点分离,电路断开。

通过控制电流的通断,可以实现对电路的控制。

作用
1.电气隔离:继电器能够在控制电路和被控制电路之间提供电气隔离,
以保护控制电路。

2.放大信号:继电器能够将微弱信号放大,以控制大功率电路的操作。

3.** 控制电路:** 继电器可以实现电路的开闭,从而实现对设备、机
器等的控制。

4.过载保护:继电器中的热继电器可以通过测量电流大小来实现对电
路的过载保护,当电流超过设定值时,会使触点跳闸,切断电路,保护设备不受损坏。

5.多功能:继电器可以根据不同的控制需求,通过更换不同的触点或
继电器模块,实现不同的功能,如时间延迟、记忆功能等。

继电器作为一种常用的电气控制设备,在工业自动化、电力系统和控制领域具
有重要的作用。

掌握继电器的工作原理和作用,能够更好地应用于实际工程中,提高电气控制系统的可靠性和安全性。

城市轨道交通信号继电器认识

城市轨道交通信号继电器认识

有极继电器
有极继电器的结构特点
(1)电磁系统
N
S
4
3
2
1
有极继电器的结构特点
(2)接点系统 ❖ 有极继电器的接点系统与无极继电器的接点系统相同。 ❖ 只是改进型的JYJXC-J3000型继电器的接点系统中加强接
点片加厚,取消接点托片,动接点片改为面接触以增大接 触面积。
任务5 整流继电器
整流继电器结构组成
将无极继电器如何用于控制交流电路的负载。
结构特点:
※ 电磁系统:与无极继电器相
同。
※ 接点系统 ◆ 加装了桥式整流
整流装置
电路;
◆ 接点只有4组:因
整流器占用了部
分空间。
任务6 交流二元二位继电器认知
交流二元二位继电器
一、何谓二元、二位 二元:交流二元二位继电器中的二元是指有两个互相独
立又互相作用的交变电磁系统; 二位:是指继电器有吸起和落下两种状态。
4
1
(2)接点系统:与无极继电器接点符号完全相同
任务4 有极继电器
有极继电器
❖ 有极继电器又称极性保持继电器,其代表型号是 JYJXC-135/220。
有极继电器的结构特点
(1)电磁系统 ❖ 在无极继电器的基础上,轭铁上端部分用永久磁钢代替。
❖ 重锤片减少至一片(与偏磁相同) 永久磁钢
无极继电器
2.继电器组成
(2)接点系统 接点系统是继电器的执行机构,用来实现控制目的,
主要包括:
动接点:与推杆一起固定在衔铁上 静接点:固定在接点架上
灯泡
KF
KZ
3.继电器基本原理
灯泡 KF
KZ 基本原理:当线圈中通入规定大小的电流后,由线圈产生 磁场,吸引衔铁动作,由衔铁带动接点系统改变其状态, 从而反映输入电路的状况。

信号继电器有的认识与建议

信号继电器有的认识与建议

信号继电器有的认识与建议
信号继电器是一种常用的电子器件,用于控制电路中的高电压或大电流。

它具有以下的一些认识与建议:
1. 信号继电器是一种电磁开关,通过电磁吸引力来控制开关的闭合和断开。

当输入信号满足条件时,电磁铁激磁,吸引活动铁片,使开关闭合,从而实现电路的通断控制。

2. 信号继电器常用于自动化系统中,用于控制各种设备和装置的开关。

例如,可以用信号继电器来控制电机的启停,实现自动化控制。

3. 信号继电器具有较高的开关容量,可以承受较大的电流和电压,适用于各种复杂的电气控制场合。

4. 信号继电器具有较好的隔离性能,可以将控制电路与被控制电路完全隔离,避免干扰或故障传导。

5. 信号继电器具有较高的可靠性和稳定性,工作寿命长,适用于各种恶劣的工作环境。

6. 信号继电器可以根据需要选择不同的工作电压和工作电流,以适应不同的应用场景。

7. 信号继电器可以实现多种不同的控制方式,如常开、常闭、双刀等,可以满足不同的控制需求。

8. 信号继电器可以通过串联或并联的方式实现多级控制,可以实现更复杂的控制功能。

9. 信号继电器的触点材料和结构设计对其性能有重要影响,应根据具体应用选择合适的继电器型号。

10. 信号继电器在使用过程中需要注意保护继电器的触点,避免过大的电流和电压对其造成损坏。

11. 信号继电器在安装和布线时要注意防止接线错误和短路现象,以确保安全可靠的运行。

信号继电器是一种功能强大、稳定可靠的电子器件,广泛应用于各种控制系统中。

在选择和使用信号继电器时,应根据具体的需求和要求,选择合适的型号和参数,合理设计电路,确保其正常运行和长久使用。

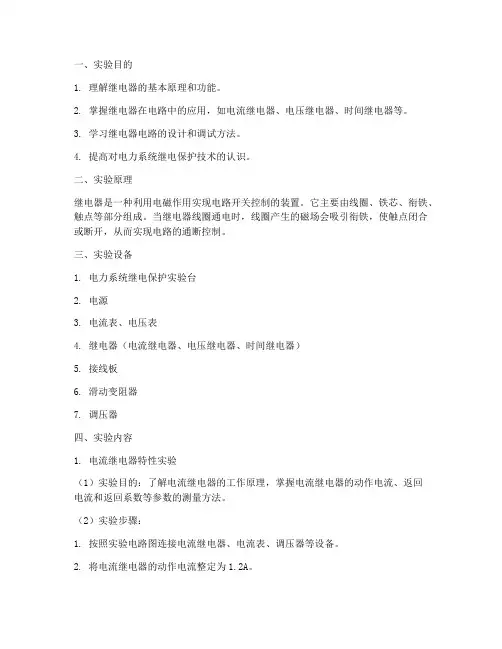

继电器的应用实验报告

继电器的应用实验报告

一、实验目的1. 理解继电器的基本原理和功能。

2. 掌握继电器在电路中的应用,如电流继电器、电压继电器、时间继电器等。

3. 学习继电器电路的设计和调试方法。

4. 提高对电力系统继电保护技术的认识。

二、实验原理继电器是一种利用电磁作用实现电路开关控制的装置。

它主要由线圈、铁芯、衔铁、触点等部分组成。

当继电器线圈通电时,线圈产生的磁场会吸引衔铁,使触点闭合或断开,从而实现电路的通断控制。

三、实验设备1. 电力系统继电保护实验台2. 电源3. 电流表、电压表4. 继电器(电流继电器、电压继电器、时间继电器)5. 接线板6. 滑动变阻器7. 调压器四、实验内容1. 电流继电器特性实验(1)实验目的:了解电流继电器的工作原理,掌握电流继电器的动作电流、返回电流和返回系数等参数的测量方法。

(2)实验步骤:1. 按照实验电路图连接电流继电器、电流表、调压器等设备。

2. 将电流继电器的动作电流整定为1.2A。

3. 调节调压器,使电流表读数缓慢升高,记录继电器动作时的最小电流值(动作电流)。

4. 继电器动作后,继续调节调压器,使电流值平滑下降,记录继电器返回时的最小电流值(返回电流)。

5. 计算返回系数:返回系数 = 返回电流 / 动作电流。

2. 电压继电器特性实验(1)实验目的:了解电压继电器的工作原理,掌握电压继电器的动作电压、返回电压和返回系数等参数的测量方法。

(2)实验步骤:1. 按照实验电路图连接电压继电器、电压表、调压器等设备。

2. 将电压继电器的动作电压整定为220V。

3. 调节调压器,使电压表读数缓慢升高,记录继电器动作时的最小电压值(动作电压)。

4. 继电器动作后,继续调节调压器,使电压值平滑下降,记录继电器返回时的最小电压值(返回电压)。

5. 计算返回系数:返回系数 = 返回电压 / 动作电压。

3. 时间继电器特性实验(1)实验目的:了解时间继电器的工作原理,掌握时间继电器的延时时间测量方法。

继电器的作用和原理

继电器的作用和原理

继电器的作用和原理
继电器是一种电气控制装置,可以通过小电流来控制大电流的开关操作。

它具有可靠性高、寿命长和反应速度快等特点,被广泛应用于各种电气设备和系统中。

继电器的工作原理如下:在继电器中,有两个电路,一个称为控制电路,另一个称为被控电路。

控制电路由低电流控制电源和控制开关组成,负责控制继电器的开关操作。

被控电路则负责承受或切断高电流。

当控制电路中的电源打开时,控制开关闭合,使得电流通过继电器的控制线圈。

线圈中的电流产生的磁场使得继电器中的铁芯吸引,从而使得被控电路的触点闭合,传导高电流。

当控制电路中电源关闭时,控制开关断开,线圈中的磁场消失,铁芯释放,被控电路的触点断开。

继电器的作用主要有以下几个方面:
1. 放大信号:继电器可以将微弱的控制信号放大到能够控制高电流负载的程度。

2. 隔离电路:继电器能够实现控制电路和被控电路之间的隔离,从而防止高电流影响到控制电路。

3. 控制开关:继电器可以实现对高电流负载的开关控制,当控制电路中的电源打开或关闭时,继电器能够相应地切断或通断电流。

综上所述,继电器通过控制小电流来实现对大电流负载的开关操作。

它在电气系统中扮演着重要的角色,广泛应用于自动控制、电力系统、通信系统等领域。

继电器的工作原理和作用

继电器的工作原理和作用

继电器的工作原理和作用继电器是一种电器设备,它可以根据输入的电信号来控制一个或多个输出电路的开关状态。

它通常由电磁线圈、触点和机械部件组成,能够将小电流或低电压的信号转换为大电流或高电压的信号,从而实现对电路的控制。

1.电磁激磁部分:继电器的电磁激磁部分是由一个线圈组成的,在线圈上通过通电产生磁场。

当线圈中通电时,电流会在线圈的铜线上产生磁场,磁场的强弱与通电电流成正比。

在线圈旁边有一个铁心,当磁场作用在铁芯上时,铁芯会吸引线圈的触点。

2.机械负载部分:继电器的机械负载部分主要由触点组成,包括一个或多个开关触点和一个固定触点。

当线圈产生磁场吸引铁芯时,铁芯会带动触点的机械部分移动,使得触点之间的连接状态发生改变。

当线圈通电时,触点闭合,使得输出电路形成通路;而当线圈断电时,触点打开,使得输出电路断开。

继电器的作用主要体现在两个方面:1.电气信号的放大与隔离:继电器可以将少量的电流或电压信号放大为能够控制大功率电路的信号,从而实现信号的传输与控制。

通过继电器的放大作用,信号可以隔离与保护,防止干扰信号由低功率电路状态被高功率电路状态改变。

2.电路的控制与保护:继电器可以根据控制信号的变化,控制触点的闭合与断开,进而实现对电路的控制。

在电路中,继电器可以用于开关、保护、定时、计数等各种功能。

例如,继电器可以控制电机的启动、停止,可以运用在断电保护、温度控制、自动化装置等方面。

继电器的应用非常广泛,几乎在各个领域都有应用。

例如,在电力系统中,继电器可以用于电流、电压、频率的监测和保护,同时也常用于断路器和变压器的控制。

在工业自动化过程中,继电器可以用于控制机器的起停、逻辑控制、计时和计数等。

在家用电器中,继电器可以用于控制灯光、电磁炉、洗衣机等的开关状态。

总之,继电器通过电磁激磁和机械触点的结合,将小电流或低电压信号转化为大电流或高电压信号,实现电路的控制与保护。

其作用主要体现在放大与隔离电信号、电路的控制与保护等方面,广泛应用于各个领域。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

2。触点的组成
(1)根据电路的需要,选择合适的接点组合方式 (2)原继电器接点负载的设计时,每一侧接点均具有独立性, 一般不宜串并联使用。 触点并联使用不能提高其负载电流,因为继电器多组触点 动作的绝对不同时性,即仍然是一组触点在切换提高后的负载, 很容易使触点损坏而不接触或熔焊而不能断开。 触点串联虽然提高其负载电压 ,提高的倍数即为串联触点 的组数。但这样增大继电器的“断”失误,即只要串联的触点 当中有一个因损坏而断开,则整个继电器组便无法正常工作。 (3)电路设计时负载大的接触点,尽可能选择在NO侧。因为 NO触点和转换触点组中的NO触点对,由于接通时触点回跳次 数少和触点烧蚀后补偿量大,其负载能力和接触可靠性较NC触 点组和转换触点组中的NC触点对要高。
Main relay
从上图中可以看出Buck/Boost Relay的驱动线路较为 简单,简化如下: 当CUP发出高电平时, Q1导通,12V电源直接加 至线圈两端,从而驱动继 电器的接点发生动作。 线圈上并联的反响二 极管起保护作用。防止在 Q1关断的瞬间线圈产生的 Buck/Boost Relay驱动 反向电动势将其击穿。
THE END
继电器规格参数
1.
——电气性能
继电器规格参数
2.Specification (2)
——机械性能和使用寿命
继电器的安规认证标准

欧洲规格 VDE0435、EN60255、EN61810 美洲规格
UL508、UL1054、CSA22.2 NO.0、NO.14


中国标准 CCEE、GB8998~1997
3.线圈规格:
(1) 额定电压。常用规格有: AC 110V、120V、220V、240V DC 9V、 :(主要考量电源供应水准)一般多在 75%~85%的12V、24V (2) 动作电压额定电压。释放电压:一般规格多为 额定电压的 10%~30%。 (3) 最高连续使用电压: 通常在110%~130%额定电压之间,必须同时考 虑环境温度,具体情况由线圈的温升决定。
UPS中常用的继电器
继电器的驱动线路
1.Safety Relay Safety relay主要 是为了满足安规 要求,在电路中 起隔离作用。它 直接由市电驱动, 无须另外的驱动 电路。
实际应用中的Safety Relay
2.Buck/Boost Relay
boost relay
buck relay
使用继电器时的注意事项
1。额定触点负荷。继电器的额定电流是指在额定电压和操作频
率下接点所能切换的电阻性负载。但通常实际使用的多为非电阻 性负载,不同特性的负载其电流亦不同。下表列出了不同性质的 负载其浪涌电流的大小:
浪涌电流通常是指设备(负载)冷启动时的瞬间冲 击电流。但对UPS而言,继电器一般是用于Line Mode和 Bat Mode之间的转换,此时负载已经稳定,在切换前后 负载特性几乎没有变化,所以设计时我们基本上不考虑 浪涌电流的影响,主要考量以下几个参数: UPS的最大输出功率<继电器接点Max Switching Capacity UPS最大输入(输出)电流<继电器Max Switching Current UPS最大输入(输出)电压<继电器Max Switching Voltage
电磁继电器的原理及种类
电磁继电器的结构
(常闭型)
(常开型)
触点部分
1。 接点的材质。继电器的电气接点通常都是Ag
alloy,但不同的合金成分它们的耐消耗性、抗溶着 性、导电性、耐腐蚀性等方面均不相同,祥见下表。
EXCELLENT>GOOD>FAIR>MARGINAL>POOR
2.触点组合形式
3.Maiain Relay及其驱动线路决定,上图为 Main Relay常用的加速驱动线路。当MAINRLY信号为低时,Q8、Q7都 截止,C67两端电压为12V;当MAINRLY信号变为高时,Q8饱和导通 (其D极电位被接地为0),进而促使Q7饱和导通,其集电极电压接近 12V,由于电容两端电压不能跳变,因此C67正极电压被抬高至24V。 即Q8导通初期,瞬间有24V电压加至继电器线圈,加速了磁场的建立, 缩短了继电器的动作时间。
继电器的认识与应用
彭 亮 2005-9-23

继电器的定义
继电器是具有隔离功能的自动开关元件。当输入 量(电、磁、声、光、热)达到一定值时,输出量将 发生跳跃式变化。根据输入控制类型的不同,继电器 可分为:电磁继电器,光继电器,热继电器等等。我 们通常用到的是电磁继电,编码原则为:092-0xxxxxx.
选用继电器要考量的因素
1.接点负载:电压、电流、负载容量 2.接点组成:NO、NC、Double Throw、1P、2P……. 3.线圈电压:DC、AC、12V、24V 4.线圈功耗:DC/W、AC/VA 5.吸合、释放电压 6.绝缘、耐压等级 7.机械、电气寿命 8.操作环境温度 9.安规要求 10.体积、端子形式、外盖保护等级 11.价格交期
3.
(额定触点负荷)
线圈部分
1.
(线圈额定参数)
2. 线圈之耐热规格
IEC 85 THERMAL CLASS A、E、B、F---UL 1446 insulation system class A、E、B、F----等级 耐温度 Class A 105℃ Class E 120℃ Class B 130℃ Class F 155℃ Class H 180℃
